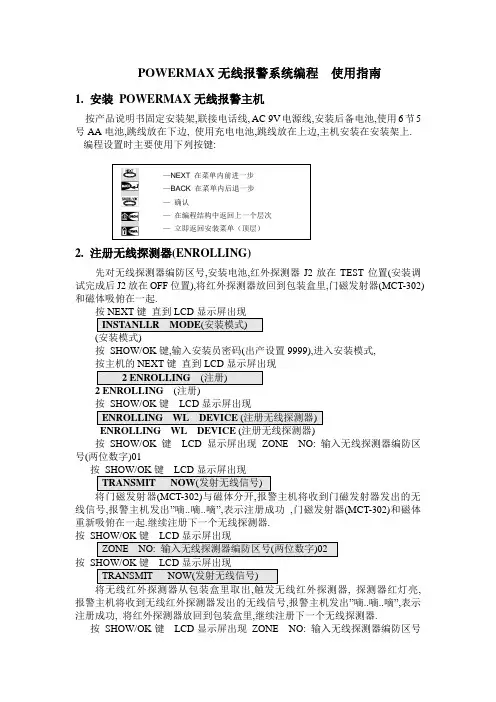

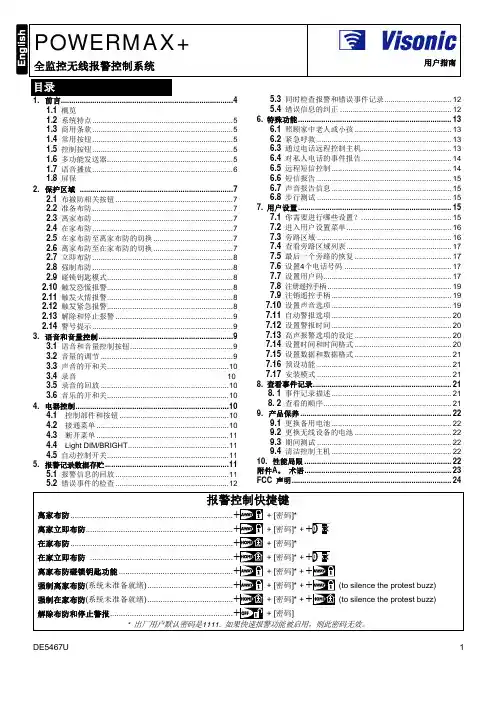

POWERMAX无线报警系统编程使用指南1.安装POWERMAX无线报警主机按产品说明书固定安装架,联接电话线, AC 9V电源线,安装后备电池,使用6节5号AA电池,跳线放在下边, 使用充电电池,跳线放在上边,主机安装在安装架上. 编程设置时主要使用下列按键:—NEXT 在菜单内前进一步—BACK 在菜单内后退一步—确认—在编程结构中返回上一个层次—立即返回安装菜单(顶层)2.注册无线探测器(ENROLLING)先对无线探测器编防区号,安装电池,红外探测器J2放在TEST位置(安装调试完成后J2放在OFF位置),将红外探测器放回到包装盒里,门磁发射器(MCT-302)和磁体吸俯在一起.按NEXT键直到LCD显示屏出现INSTANLLR MODE(安装模式)(安装模式)按SHOW/OK键,输入安装员密码(出产设置9999),进入安装模式,按主机的NEXT键直到LCD显示屏出现2 ENROLLING(注册)2 ENROLLING(注册)按SHOW/OK键LCD显示屏出现ENROLLING WL DEVICE (注册无线探测器)ENROLLING WL DEVICE (注册无线探测器)按SHOW/OK键LCD显示屏出现ZONE NO: 输入无线探测器编防区号(两位数字)01按SHOW/OK键LCD显示屏出现TRANSMIT NOW(发射无线信号)将门磁发射器(MCT-302)与磁体分开,报警主机将收到门磁发射器发出的无线信号,报警主机发出”嘀..嘀..嘀”,表示注册成功,门磁发射器(MCT-302)和磁体重新吸俯在一起.继续注册下一个无线探测器.按SHOW/OK键LCD显示屏出现ZONE NO: 输入无线探测器编防区号(两位数字)02按SHOW/OK键LCD显示屏出现TRANSMIT NOW(发射无线信号)将无线红外探测器从包装盒里取出,触发无线红外探测器, 探测器红灯亮, 报警主机将收到无线红外探测器发出的无线信号,报警主机发出”嘀..嘀..嘀”,表示注册成功, 将红外探测器放回到包装盒里,继续注册下一个无线探测器.按SHOW/OK键LCD显示屏出现ZONE NO: 输入无线探测器编防区号(两位数字)03, 报警主机将收到无线烟感探测器发出的无线信号,报警主机发出”嘀..嘀..嘀”,表示注册成功, 继续注册下一个无线探测器.完成注册无线探测器后,按AWAY键, LCD显示屏出现OK 按SHOW/OK键返回到开机状态3 注册无线按钮(ENROLLING Keyfob)9999),进入安装模式,输入无线按钮号 1 按SHOW/OK键LCD显示屏出现TRANSMIT NOW(发射无线信号) 按无线按钮的任意键, 按钮的红灯亮,发出的无线信号,报警主机发出”嘀..嘀..嘀”,表示注册成功, 继续注册下一个无线按钮.完成注册无线按钮,按AWAY键, LCD显示屏出现OK 按SHOW/OK键返回到开机状态4.定义防区类型,名称及门铃功能9999),进入安装模式,ZONE NO: 输入无线探测器编防区号(两位数字)011)键确认,主机存储了30个英文名字.CHIME ON 门铃功能有效CHIME OFF 门铃功能无效按NEXT键切换ON/OFF, 按SHOW/OK键确认.一般设置大门口的门磁发生器门铃功能有效,当启动门铃功能时,触发门磁发射器(开门),主机将发出”叮咚”声,其他探测器应设置门铃功能无效.LCD显示屏出现ZONE NO: 输入无线探测器编防区号(两位数字)02按SHOW/OK键LCD显示屏出现Z02 : TYPE 按1(室内防区)按SHOW/OK键LCD显示屏出现Z02 :NAME(定义该防区的名字), 按NEXT键选择用户需要的名字, 按SHOW/OK键确认.LCD显示屏出现Z02 : CHIME (门铃功能)按NEXT键切换ON/OFF, 按SHOW/OK键确认,被动红外探测器应设置CHIME OFF (门铃功能无效)LCD按Z03按按NEXT.LCD按NEXT,被动红外探测器应设置CHIME OFF (门铃功能无效)完成定义类型,名称, 门铃功能,按AWAY键, LCD显示屏出现OK 按SHOW/OK键返回到开机状态.5.定义通讯参数设置通讯参数有两个基本作用:1.向专业报警联网中心站发送专业报警信息代码,可设置两个中心站电话号码.2.向用户的家人发送语音报警信息, 可设置三个私人电话号码.本手册仅介绍向用户的家人发送语音报警信息:按NEXT键直到LCD显示屏出现INSTANLLR MODE(安装模式)按SHOW/OK键,输入安装员密码(出产设置9999),进入安装模式,按SHOW/OK键确认. 用数字键输入电话号码按SHOW/OK键确认.LCD按键确认.按NEXT键按键确认.按NEXT键按ALARM (按SHOW/OK键, 按AWAY 键, LCD显示屏出现OK 按SHOW/OK键返回到开机状态.6.主机面板的操作按AWAY(离家布防):”离家布防请立即离开嘀………..嘀………嘀…….”按OFF (撤防):”撤防请输入密码”(出厂设置用户密码 1 1 1 1)按HOME (在家布防):”在家布防”撤防状态,LCD显示READY 按SHOW/OK键: “布防准备就绪”,再按SHOW/OK键主机将用中文语音报告故障情况:中央处理器电能不足----------没接电池;系统掉电--------------------------没接电源;通讯故障--------------------------没接电话线;某地点打开-----------------------某地点探测器触发;撤防状态,LCD显示NO READY 按SHOW/OK键: “未准备”, 再按SHOW/OK键主机将用中文语音报告故障情况: 某地点打开(某地点探测器触发);按1+>键:音量增加按2<-键:音量降低按8:切换门铃功能按住2:录音留言按5:听录音留言按7:打开/关闭语音提示7. 远程电话控制A、操作拨主机连接电话的号码,电话应答声响2-4次然后挂断。

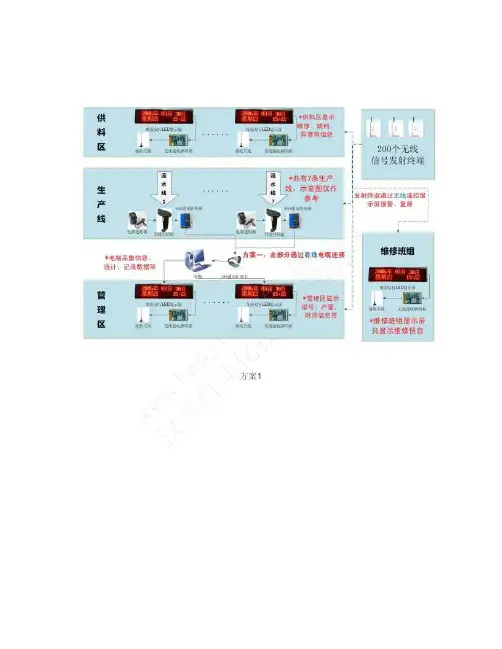

方案1w ww .h a n j i n g .n e t .c n 汉菁自动化技术有限公司方案2w ww .h a n j i n g .n e t .c n 汉菁自动化技术有限公司方案3无线警报呼叫显示产量计数显示系统开发一、设计方案说明:200台呼叫终端,通过无线方式,发出告警信号,告警信号分别为机器故障、机台缺料、其他异常共三种。
车间分布八台接收主机,分别放置在维修区域一台、供料区域和主管巡视区域七台。
每一台主机都可以接收200台终端的告警呼叫,维修部的显示屏显示车间所有机器的故障报警,另外七台只能分别显示七个工作区域的缺料、故障和异常信息。
如果有多个机台发出故障信号,显示屏将滚动显示多个机台号。
告警信号在得到处理后,按一下告警终端上的第四个按钮——复位,告警主机将不再显示该机台号的告警信息。
w ww .h a n j i n g .n e t .c n 汉菁自动化技术有限公司在流水线的终端,检测人员的位置分别设置七台条形码扫描枪,每台条码枪,条码数据传输到计算机,通过统计计数发送到现场的七块显示屏上。
数据显示计划产量和实时产量和日期条码枪与计算机的联系可以采用的方案1有线方案:将每台条码枪的RS232信号转换成RS485信号再通过双绞电缆线传递到计算机侧的8口RS485扩展PCI 卡。
一共需要14个RS232到RS485的通讯转换模块。
有线传输距离1200米。
2无线RS232方案:选择通常用的普通RS232接口条码枪,条码枪连接一台无线数传模块,在计算机也有相应的一台无线数传模块,一共需要14台数传模块,计算机侧的数传模块连接到8口RS232扩展PCI 卡。
无线传输距离空旷800米。
3选择无线扫描枪,信号直接无线发射。
在计算机侧需要扩展8口usb2.0的接口,即需要一块8口usb2.0的扩展PCI 卡。
每个usb 接口连接一个相应的扫描枪的接收头。
二、技术指标:1终端机和接收机的无线发送接收距离为200米。
一、网线可视单元梯口主机(围墙机)梯口机参数:1、摄像头:1/3 APS/600 TV线/0.1Lux/1VPP-75R2、工作电压:18V/2A3、工作温度:-40℃…+70℃4、线材:超五类网线(GB)呼叫说明:1、呼叫用户分机:输入三位或四位房号,再按“#”键确认,可呼叫相应的用户分机。
2、呼叫管理主机:单元主机输入“0000”,按“#”键确认,可呼叫管理机。
主机系统设置1、地址编号设置输入管理员密码序号“**00”按“#”键,然后再输入管理员密码“1067”按“#”键确认。
显示“H-00”,输入“1”按“#”键,再输入需要设置的本机地址编号(二位数),比如:01,02,03,04 号主机。
(备注:一个单元多个门口机时才设置)2、开锁时间设置输入管理员密码序号“**00”按“#”键,然后再输入管理员密码“1067”按“#”键确认。
显示“H-00”,输入“3”按“#”键,显示“L-”;输入两位开锁等待时间,如设置:1秒钟,请输入“01”。
开锁等待有效时间范围为“01秒钟-60秒钟”,按“#”确认,显示“SAUE”的同时又显示“H-00”;表示设置成功,按“*”键退出操作。
3、开锁密码设置输入管理员密码序号“**00”按“#”键,然后再输入管理员密码“1067”按“#”键确认。
显示“H-00”,输入“9”按“#”键,显示“E”;输入三位密码序号,如:“001”。
密码序号有效范围为“000-255”,按“#”键确认,显示“- - - -”,输入任意四位数作为密码;按“#”键确认。
4、增加ID卡操作入管理员密码序号“**00”按“#”键,然后再输入管理员密码“1067”按“#”键确认。
显示“H-00”,输入“11”按“#”键,新的卡片在刷卡区刷一次,可连续操作,完成增加后,按“*”键退出5、删除ID卡操作码序号“**00”按“#”键,然后再输入管理员密码“1067”或之前设置的管理员密码,按“#”键确认。
110十、储存、运输及售后服务1、储存及运输注意事项:储存条件:温度在-10℃~+50℃,相对湿度小于90%通风,无腐蚀性物体,标准包装箱堆放层数小于6层。
运输条件:堆放层数小于6层,搬运过程中避免冲击,其余条件如上。
2、产品保修条例:1)本公司对在保修期内正常情况下使用,被发现或被证明存在产品质量问题的产品实行免费维修(以下简称保修)。
产品保修期为自客户购买产品之日起12个月内或产品生产之日起18个月内,以时间较短者为准。
2)对超过保修期或在保修期内有以下任意情况之一的产品,本公司负责对产品进行收费维修。
A 、由于产品被不恰当使用、改变或修理而造成的产品故障。
B 、由于不正当存储或运输,暴露在潮湿、温度过高或过低的环境条件中或其它不符合产品使用环境条件中而造成的产品故障。
C 、不可抗拒外力而造成的产品故障。
D 、产品编号、产品序列号或其它产品信息代码被除去、损坏或涂改。
3)产品维修将依照本公司的产品维修程序进行维修。
4)所有需退往本公司进行维修的产品,运输费用自理。
5)对经本公司维修的产品,本公司将提供一定的保修期。
保修期为维修合格产品交付之日起三个月。
3、产品售后程序1)客户填写维修登记表,并传真或邮寄给本公司售后服务部。
2)对需寄回我公司进行维修的产品,请将该产品寄回给本公司售后服务部门。
3)本公司售后服务部门对收到的维修品,将根据客户提供的维修信息,进行产品核对与检测。
给出检测结果和处理意见。
5)本公司售后服务部门将检测结果和处理意见回复给顾客,顾客可根据检测结果和处理意见确认是否维修。
5)客户将确认意见反馈给本公司售后服务部门,并将维修费用(适用于收费维修)支付给本公司。
6)本公司售后服务部门收到客户的确认意见和维修费用(适用于收费维修)后,根据客户意见进行产品维修。
维修后,将合格的修复品交付给客户。

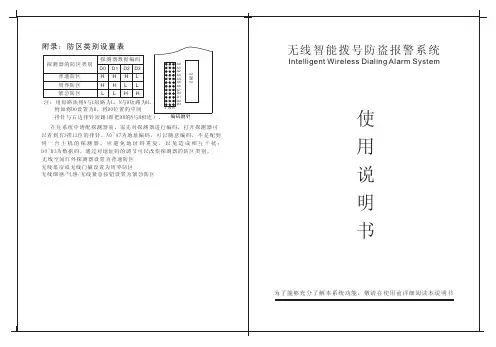

目 录一、系统简介 * * * * * * * * * * * * * * * * 第2页二、功能特点 * * * * * * * * * * * * * * * * 第3页三、安装说明 * * * * * * * * * * * * * * * * 第3页四、系统设置 * * * * * * * * * * * * * * * * 第4页 1、密码更改 * * * * * * * * * * * * * * * 第4页 2、设置报警电话号码* * * * * * * * * * * 第4页 3、更改或清除电话号码* * * * * * * * * * 第5页 4、登陆探测器或遥控器* * * * * * * * * * 第5页 5、清除已登陆探测器或遥控器 * * * * * * 第5页6、设置自动接听* * * * * * * * * * * * * 第6页7、设置剪线报警功能* * * * * * * * * * * 第6页8、录制报警地点语音* * * * * * * * * * * 第6页五、遥控器功能说明 * * * * * * * * * * * * * 第7页六、使用操作说明 * * * * * * * * * * * * * * 第7页 1、远程控制 * * * * * * * * * * * * * * 第7页 2、接警处理 * * * * * * * * * * * * * * 第8页 3、如何区分防区类别 * * * * * * * * * * 第8页七、产品清单 * * * * * * * * * * * * * * * * 第8页八、简易故障排除方法 * * * * * * * * * * * * 第9页九、技术参数 * * * * * * * * * * * * * * * * 第9页十、储存、运输及售后服务** * * * * * * * * 第10页附录:防区类别设置表八、简易故障排除方法序号1 2 3 4 5故障现象故障原因排除方法插上电源有“嘀、嘀”声a.未连接电话线b.电话线插头接触不良a.插上电话线b.检查电话线插头按遥控器时主机没反应a.遥控器电池没电了b.遥控器与主机距离太远c.遥控器未登录a.更换遥控器电池b.调整距离和方位c.重新学习登录按遥控器或键盘主机没反应主机死机拔掉电源,1分钟后重新上电触发门磁不报警a.磁铁与门磁的距离太远b.门磁电池电压低a.重新安装并调整距离b. 更换电池报警时不能拨打预设的电话电话号码设置错误重新设置电话号码九、技术参数1、报警主机工作电压:DC 12V静态电流:≤25mA报警电流:≤300mA接收频率:315MHZ或433MHZ拨号方式:双音频拨号工作温度:-10℃~50℃2、无线遥控器电源电压:DC 12V 23A电池发射电流:≤10mA静态电流:0工作温度:-10℃~50℃发射频率:315MHZ或433MHZ无线数据传输距离:≤200米(空旷距离)3、无线门磁工作电压:DC 12V 23A电池静态电流:≤10uA发射电流:≤10mA发射频率:315MHZ或433MHZ无线数据传输距离:≤200米(空旷距离)4、无线红外探测器(参考无线红外探测器说明书)使用前注意事项★设定公安110指挥中心报警电话号码之前,应征求公安部门的同意,方可将“110”号码存入用户主机内。
