指针式万用表的教案第一章：指针式万用表简介1.1 教学目标让学生了解指针式万用表的定义和作用让学生熟悉指针式万用表的结构和特点1.2 教学内容指针式万用表的概念指针式万用表的分类指针式万用表的特点和优势1.3 教学方法讲授法：讲解指针式万用表的定义、分类和特点演示法：展示指针式万用表的结构和操作方法1.4 教学步骤引入话题：介绍指针式万用表的概念讲解分类：讲解指针式万用表的分类强调特点：强调指针式万用表的特点和优势展示操作：展示指针式万用表的结构和操作方法第二章：指针式万用表的使用方法2.1 教学目标让学生掌握指针式万用表的使用方法让学生了解指针式万用表的测量范围和精度2.2 教学内容指针式万用表的使用方法指针式万用表的测量范围和精度2.3 教学方法讲授法：讲解指针式万用表的使用方法和测量范围实践操作：让学生亲自操作指针式万用表进行测量2.4 教学步骤讲解使用方法：讲解指针式万用表的使用方法和步骤测量练习：让学生亲自操作指针式万用表进行测量练习讨论问题：讨论指针式万用表的测量范围和精度问题第三章：指针式万用表的维护和保养3.1 教学目标让学生了解指针式万用表的维护和保养方法让学生掌握指针式万用表的故障排除方法3.2 教学内容指针式万用表的维护和保养方法指针式万用表的故障排除方法3.3 教学方法讲授法：讲解指针式万用表的维护和保养方法案例分析：分析指针式万用表的故障案例3.4 教学步骤讲解维护保养：讲解指针式万用表的维护和保养方法分析故障案例：分析指针式万用表的故障案例故障排除练习：让学生亲自进行指针式万用表的故障排除练习第四章：指针式万用表的应用实例4.1 教学目标让学生了解指针式万用表在实际工作中的应用让学生掌握指针式万用表的实际操作技能4.2 教学内容指针式万用表的应用实例指针式万用表的实际操作技能4.3 教学方法讲授法：讲解指针式万用表的应用实例实践操作：让学生亲自操作指针式万用表进行实际测量4.4 教学步骤讲解应用实例：讲解指针式万用表在实际工作中的应用实例实际操作练习：让学生亲自操作指针式万用表进行实际测量练习讨论问题：讨论指针式万用表的实际操作技巧第五章：指针式万用表的测量误差及改进方法5.1 教学目标让学生了解指针式万用表的测量误差来源让学生掌握指针式万用表的改进方法5.2 教学内容指针式万用表的测量误差来源指针式万用表的改进方法讲授法：讲解指针式万用表的测量误差来源案例分析：分析指针式万用表的测量误差案例5.4 教学步骤讲解误差来源：讲解指针式万用表的测量误差来源分析误差案例：分析指针式万用表的测量误差案例改进方法讨论：讨论指针式万用表的改进方法第六章：指针式万用表在电气测量中的应用6.1 教学目标让学生了解指针式万用表在电气测量中的重要作用让学生掌握指针式万用表在电气测量中的操作技巧6.2 教学内容指针式万用表在电气测量中的应用范围指针式万用表在电气测量中的操作步骤6.3 教学方法讲授法：讲解指针式万用表在电气测量中的应用范围实践操作：让学生亲自操作指针式万用表进行电气测量6.4 教学步骤讲解应用范围：讲解指针式万用表在电气测量中的应用范围操作步骤讲解：讲解指针式万用表在电气测量中的操作步骤实践测量：让学生亲自操作指针式万用表进行电气测量第七章：指针式万用表在电子测量中的应用让学生了解指针式万用表在电子测量中的重要作用让学生掌握指针式万用表在电子测量中的操作技巧7.2 教学内容指针式万用表在电子测量中的应用范围指针式万用表在电子测量中的操作步骤7.3 教学方法讲授法：讲解指针式万用表在电子测量中的应用范围实践操作：让学生亲自操作指针式万用表进行电子测量7.4 教学步骤讲解应用范围：讲解指针式万用表在电子测量中的应用范围操作步骤讲解：讲解指针式万用表在电子测量中的操作步骤实践测量：让学生亲自操作指针式万用表进行电子测量第八章：指针式万用表在故障诊断中的应用8.1 教学目标让学生了解指针式万用表在故障诊断中的重要作用让学生掌握指针式万用表在故障诊断中的操作技巧8.2 教学内容指针式万用表在故障诊断中的应用范围指针式万用表在故障诊断中的操作步骤8.3 教学方法讲授法：讲解指针式万用表在故障诊断中的应用范围实践操作：让学生亲自操作指针式万用表进行故障诊断8.4 教学步骤讲解应用范围：讲解指针式万用表在故障诊断中的应用范围操作步骤讲解：讲解指针式万用表在故障诊断中的操作步骤实践诊断：让学生亲自操作指针式万用表进行故障诊断第九章：指针式万用表的安全使用与注意事项9.1 教学目标让学生了解指针式万用表使用中的安全注意事项让学生掌握指针式万用表的正确使用方法9.2 教学内容指针式万用表使用中的安全注意事项指针式万用表的正确使用方法9.3 教学方法讲授法：讲解指针式万用表使用中的安全注意事项演示法：演示指针式万用表的正确使用方法9.4 教学步骤讲解安全注意事项：讲解指针式万用表使用中的安全注意事项演示正确使用方法：演示指针式万用表的正确使用方法学生练习：让学生亲自操作指针式万用表进行练习第十章：指针式万用表的故障与维修10.1 教学目标让学生了解指针式万用表可能出现的故障让学生掌握指针式万用表的基本维修方法10.2 教学内容指针式万用表可能出现的故障分析指针式万用表的基本维修方法10.3 教学方法讲授法：讲解指针式万用表可能出现的故障实践操作：让学生亲自进行指针式万用表的简单维修操作10.4 教学步骤讲解故障分析：讲解指针式万用表可能出现的故障讲解维修方法：讲解指针式万用表的基本维修方法维修操作练习：让学生亲自进行指针式万用表的简单维修操作重点和难点解析1. 指针式万用表的结构和特点：重点关注指针式万用表的各部分结构和功能，以及其相比数字式万用表的优势。

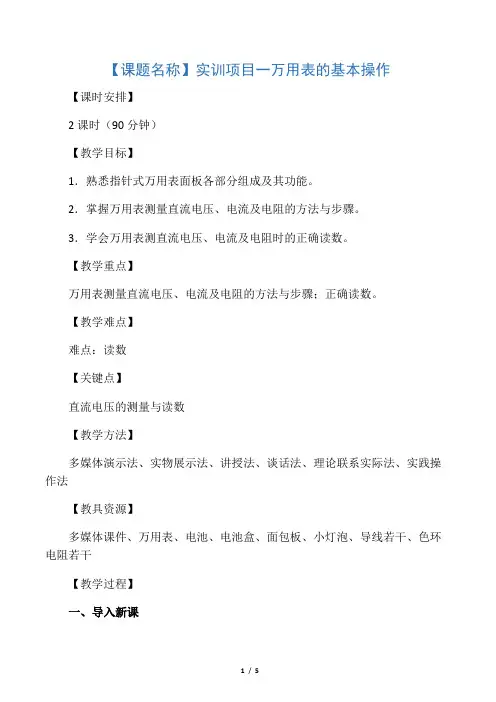

中职万用表的基本操作教案教学设计【课题名称】实训项目一万用表的基本操作【课时安排】2课时（90分钟）【教学目标】1．熟悉指针式万用表面板各部分组成及其功能。

2．掌握万用表测量直流电压、电流及电阻的方法与步骤。

3．学会万用表测直流电压、电流及电阻时的正确读数。

【教学重点】万用表测量直流电压、电流及电阻的方法与步骤；正确读数。

【教学难点】难点：读数【关键点】直流电压的测量与读数【教学方法】多媒体演示法、实物展示法、讲授法、谈话法、理论联系实际法、实践操作法【教具资源】多媒体课件、万用表、电池、电池盒、面包板、小灯泡、导线若干、色环电阻若干【教学过程】一、导入新课教师可设置问题情景：如小明玩赛车时把新旧电池混在了一起，请学生们帮小明想办法来区分新旧电池，从中引出本节课的学习内容——万用表的基本操作。

二、讲授新课教学环节1：认识指针式万用表面板（一）指针式万用表面板教师活动：教师可展示指针式万用表实物，利用多媒体讲解万用表各部分组成、作用及其相关操作。

学生活动：学生每人或两人一组准备一个万用表，在教师的引导与讲解下，结合万用表实物学习、认识万用表面板各部分组成及其作用。

（二）操作前的准备教师活动：教师可边示范边讲解操作前的各项准备工作。

学生活动：学生可在教师的讲解和引导下，模仿、练习操作前的所有准备工作。

知识点：MF47A型指针式万用表主要分为刻度盘和操作面板两部分。

操作面板上主要有机械调零旋钮、电阻调零旋钮、挡位与量程选择开关、表笔插孔等。

万用表操作前的准备：①将万用表水平放置；②机械调零；③插入表笔；④电气调零；⑤使用完毕后转换开关的放置。

教学环节2：直流电压与电流的测量（一）直流电压的测量教师活动：教师可用测量电池两端电压为例，结合多媒体课件，边示范边讲解万用表测量电池两端电压的操作方法与步骤。

学生活动：学生可仔细观察教师的示范操作过程，模仿、练习万用表测干电池两端电压的方法与操作步骤。

注意：红表笔接高电位端，黑表笔接低电位端。

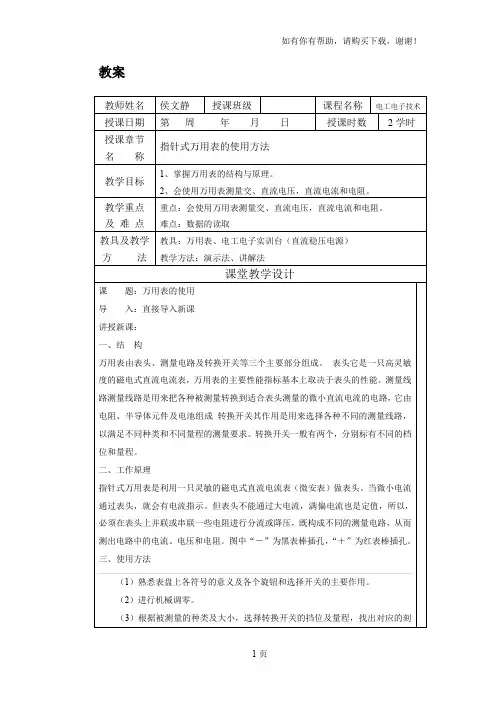

万用表常识万用表是用来测量交直流电压、电阻、直流电流等的仪表。

它是由电流表(俗称表头)、刻度盘、量程选择开关、表笔等组成。

使用时如果把量程选择开关指向直流电流范围时，电流表M并接一些分流电阻来实现扩大量程之目的，使它成为一个具有几个大小不同量程的电流表。

测量结果要看刻度盘上直流电流刻度来读数。

通常刻度盘上第二行为电流刻度。

同样，如果量程选择开关指向直流电压范围时，表头串接另外一些电阻(用串联电阻分压的原理，使它成为一个多程量的电压表)。

读数要看刻度盘上直流电压刻度。

大多数的万用表电压和电流合用一刻度。

(如何实现？)如果在测量直流电压的电路中接入一个整流器，便可测交流电压了。

测电阻的原理与测直流电压相仿，只是测试时还须加一组电池。

选择开关指向电阻范围时，刻度盘上找第一行电阻专用刻度读数即可。

现以MF30型万用表为例，介绍它的使用方法。

使用前的准备第一，使用万用表之前，必须熟悉量程选择开关的作用。

切不可弄错档位。

例如：测量电压时误将选择开关拨在电流或电阻档时，容易把表头烧坏。

？第二，使用前观察一下表针是否指在零位。

如果不指零位，可用螺丝刀调节表头上机械调零螺丝，使表针回零(一般不必每次都调)。

红表笔要插入正极插口，黑表笔要插入负极插口。

电压的测量将量程选择开关的尖头对准标有V的五档范围内。

若是测交流电压则应指向V处。

依此类推，如果要改测电阻，开关应指向Ω档范围。

测电流应指向mA或UA。

测量电压时，要把电表表笔并接在被测电路上。

根据被测电路的大约数值，选择一个合适的量程位置。

干电池每节最大值为1．5V，所以可放在5V量程档。

这时在面板上表针满刻度读数的500应作5来读数。

即缩小100倍。

如果表针指在300刻度处，则读为3V。

注意量程开关尖头所指数值即为表头上表针满刻度读数的对应值，读表时只要据此折算，即可读出实值。

除了电阻档外，量程开关所有档均按此方法读测量结果。

测量直流电压时应注意正、负极性，若表笔接反了，表针会反打。

教学设计
