单片机原理及应用试题三一、填空题(每空1分,共10分)1.当使用8031单片机时，需要扩展外部程序存储器，此时EA应为_________。
2.P0通常用作_________.3.若由程序设定RS1、RS0=10，则工作寄存器R0～R7的直接地址为_________。
4。
返回地址（或断点）是_________的程序计数器的内容。
5.中央处理器CPU是单片机的核心,它完成_________。
6.单片机的工作过程，实际上就是_________.7.所谓中断源即是_________。
8.端口(或称口）是_________。
9。
异步串行近程通信时的传送信号是_________。
10。
若累加器A中的数据为01110010B，则PSW中的P=_________.二、单项选择题(在每小题的四个备选答案中,选出一个正确答案，并将正确答案的序号填在题干的括号内.每小题1分,共10分)1。
MCS—51单片机的复位信号是( )有效。
A。
高电平 B。
低电平 C。
脉冲 D。
下降沿2。
若MCS-51单片机使用晶振频率为6MHz时，其复位持续时间应该超过（ )。
A.2μsB.4μs C。
8μs D.1ms3。
若PSW.4=0，PSW。
3=1，要想把寄存器R0的内容入栈，应使用( ）指令。
A.PUSH R0B.PUSH @R0 C。
PUSH 00H D.PUSH 08H4.能够用紫外光擦除ROM中程序的只读存储器称为（）.A.掩膜ROMB.PROMC.EPROM D。
EEPROM5.在片外扩展一片2764程序存储器芯片要（ )地址线。
A.8根B.13根C.16根 D。
20根6。
定时器/计数器工作方式1是（）。
A。
8位计数器结构 B.2个8位计数器结构C。
13位计数结构 D。
16位计数结构7.设MCS—51单片机晶振频率为12MHz，定时器作计数器使用时，其最高的输入计数频率应为（）A.2MHzB.1MHz C。
500KHz D。

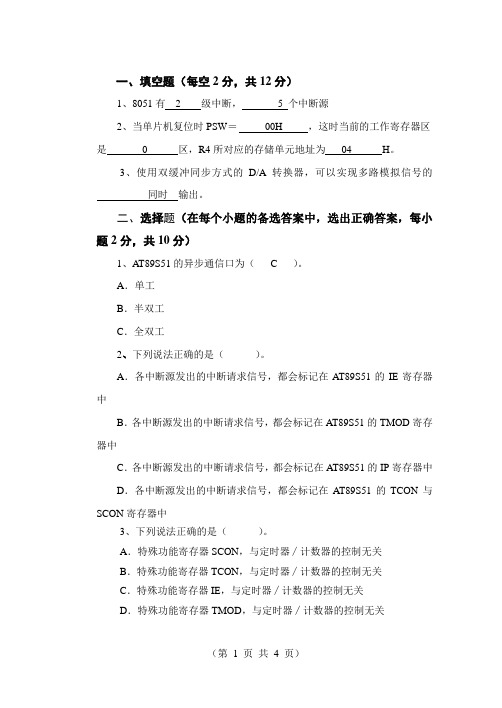

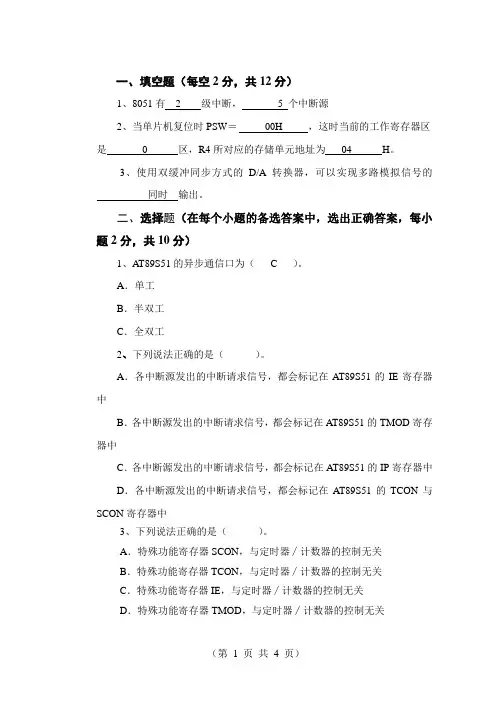

一、填空题（每空2分，共12分）1、8051有 2 级中断， 5 个中断源2、当单片机复位时PSW＝00H ，这时当前的工作寄存器区是0 区，R4所对应的存储单元地址为04 H。
3、使用双缓冲同步方式的D/A转换器，可以实现多路模拟信号的同时输出。
二、选择题（在每个小题的备选答案中，选出正确答案，每小题2分，共10分）1、AT89S51的异步通信口为（ C ）。
A．单工B．半双工C．全双工2、下列说法正确的是（）。
A．各中断源发出的中断请求信号，都会标记在AT89S51的IE寄存器中B．各中断源发出的中断请求信号，都会标记在AT89S51的TMOD寄存器中C．各中断源发出的中断请求信号，都会标记在AT89S51的IP寄存器中D．各中断源发出的中断请求信号，都会标记在A T89S51的TCON与SCON寄存器中3、下列说法正确的是（）。
A．特殊功能寄存器SCON，与定时器∕计数器的控制无关B．特殊功能寄存器TCON，与定时器∕计数器的控制无关C．特殊功能寄存器IE，与定时器∕计数器的控制无关D．特殊功能寄存器TMOD，与定时器∕计数器的控制无关4、串行口工作方式1的波特率是（）。
（A）固定的，为f osc/32。
（B）固定的，为f osc/16。
（C）可变的，通过定时器/计数器T1的溢出率设定。
（D）固定的，为f osc/64。
5、区分MCS-51单片机片外程序存储器和片外数据存储器的最可靠的方法是（）。
A．看其位于地址范围的低端还是高端B．看其离MCS-51芯片的远近C．看其芯片的型号是ROM还是RAMD．看其是与RD信号连接还是与PSEN信号连接三、判断题（每小题3分，共30分，正确的打√，错误的打×）1．AT89S51中特殊功能寄存器SFR就是片内RAM中的一部分（正）。
2．片内RAM的位寻址区，只能供位寻址使用，而不能进行字节寻址（误）。
3．AT89S51共有26个特殊功能寄存器，它们的位都是可用软件设置的，因此，是可以进行位寻址的（正）。
一、选择题（每题1分，共15分）将正确答案填写在下面的表格中1 2 3 4 5 6 7 89 10 11 12 13 14 15 得分1、二进制数110110110对应的十六进制数可表示为_____________。
（ C ）A、1D3HB、1B6HC、DB0HD、666H2、MCS—51单片机的CPU主要的组成部分为_________。
（ A ）A、运算器、控制器B、加法器、寄存器C、运算器、加法器D、运算器、译码器3、PSW=18H时,则当前工作寄存器是__________。
（ D ）A、0组B、1组C、2组D、3组4、MCS-51在外扩ROM、RAM时,它的地址是通过以下传送________。
（ BA、P0和P1B、P0和P2C、P1和P2D、P1和P35、MCS—51上电复位后SP的内容应是__________。
（ B ）A、00HB、07HC、60HD、70H6、MCS-51单片机的堆栈必须位于___________。
（ A ）A、片内数据存储区B、片外数据存储区C、片内程序存储区D、片外程序存储区7、MCS-51一个机器周期包含的振荡时钟周期数为__________。
（ DA、1B、4C、8D、128、为了使80C51发生复位,应当在80C51的RST引脚上加_________。
（ D ）A、2个振荡时钟周期以上的低电平B、2个机器周期以上的低电平C、2个振荡时钟周期以上的高电平D、2个机器周期以上的高电平9、MCS—51寻址方式中,操作数Ri加前缀“@”号的寻址方式是__________。
（ A ）A、寄存器间接寻址B、寄存器寻址C、基址加变址寻址D10、指令MOV R0，20H执行前R0=30H，20H=38H执行后R0中的内容为。
（ D ）A、20HB、30HC、50HD、38H11、MCS—51单片机的TMOD模式控制寄存器是一个专用寄存器,用于控制T1和T0的操作模式及工作方式,其中C/T表示的是_________。
1、单片机AT89S51是一个高性能的CMOS 位单片机，其内部中断源有个。
2、AT89S51单片机的定时/计数器工作在方式3时，T0是位定时/计数器，T1工作情况为（选填“正常工作/停止工作”）。
3、 AT89S51单片机外部中断有两种触发方式，即电平方式和边沿方式，可以由寄存器TCON的位和位来予以设置。
4、AT89S51单片机中断允许寄存器IE, 当EA=0x0时，表示。
5 、 c程序语句 for（；；）；表示。
6、十进制数180，转换成16进制数，为。
7、AT89S51的定时器用作定时时，其定时时间与时钟频率和计数初值有关。
用作计数时，如采用时钟频率为6Mhz，最高计数频率为。
8、D/A转换器是一种将输入数字量转换为模拟量的器件，DAC0832是位的D/A转换器，而A/D转换器则正好相反，可以将模拟量转换为与之相对应的数字量，ADC0809的输入是通道的A/D转换器。
9、AT89S51单片机内部ROM容量为 KB，AT89S52单片机内部ROM容量为KB。
10、AT89S51单片机的定时/计数器T0和T1，工作在定时方式下，最大定时是 ms。
二、选择题（每题2分，共10分）1、AT89S51单片机的( )口的引脚，还具有串行通信等第二功能。
A）P0 B）P1 C）P2 D）P32、单片机ROM中一般存放（）A）程序和表格常数B）变量 C）数据 D）重要常量3、一般指针变量在存储器中可以由（）存储单元存放。
A)：1字节 B)：2字节C)：3字节 D)：4字节4、若单片机P2口的P20-P27八个引脚，分别接一个共阴极数码管的a,b,c,d,e,f,g,dp八个管脚时，如欲显示字符‘H’，段码应为（） A）67H B）6EH C） 91H D）76H E） 90H5、定时器0工作在计数方式时，其外加的计数脉冲信号应连接到( )引脚。
A）P3.2 B）P3.3 C）P3.4 D）P3.5三、问答题（共40分）1、单片机的概念？（2分）单片机最小系统有哪些组成部分？（3分）2、什么是中断？（2分）中断响应条件是什么？（3分）外部中断INT0初始化如何进行设置？（4分）3、定时方式寄存器TMOD，其GATE位含义是什么？（4分）如欲设置：T0为计数方式，工作在方式2，T1为定时方式，工作在定时方式1，请正确对TMOD进行设置？（2分）4、MCS-51单片机拥有两个16位的定时器/计数器，即定时器T0和T1，两者共有四种工作方式，各有什么区别，请简要说明？（8分）5、MCS-51单片机定时器/计数器，（1）定时和计数本质是否相同？工作原理是否相同，为什么？（2分+4分）（2）简要介绍定时中断初始化步骤有哪些？（以T1工作在方式1为例，写初始化程序即可）（6分）四、编程题（共35分）1、编写一程序，单片机的晶振为12MHz，P1口接LED指示灯D1～D8，八个灯排列成一个圆，如图1所示，编程实现八个灯按“顺时针”方向（D1—>D8）循环闪烁，间隔时间0.5ms。
1 8， 32 8,停止工作3 IT0 IT14 禁止中断5 无限循环等待6 0xb47 250kHz8 8,89 4，810 65.536二、选择D A C D C三、问答题1 （1）将中央处理器(控制器和运算器）、存储器、I/O接口电路、定时/计数器、专用电路等制作在一块集成电路芯片中从而构成完整的微型计算机。
故称作单晶片微型计算机，简称单片机（Single chipmicrocomputer)。
或称微控制器(MCU:Microcontroller)或称为嵌入式控制器。
（2）时钟电路，复位电路，EA，等。
2（1）中断就是，当 CPU 正在处理某项事务的时候，如果外界或者内部发生了紧急事件，要求 CPU 暂停正在处理工作而去处理这个紧急事件，待处理完后，再回到原来中断的地方，继续执行原来被中断的程序，这个过程称作中断。
（2）中断开放，当前是高优先级，当前指令执行完毕3、 TMOD ，GATE门控位，为0，指启动定时器仅需TR0=1，如为1表示启动定时器需要两个信号。
4、T0有4种工作方式，T1有3种工作方式，见表5 （1）本质相同，原理不同。
（2）计算TMOD, 计算TH,TL, EA，IP,TCON,等四，编程1参考程序：#include <reg51.h> //加头文件，包含对52系列特殊功能寄存器的定义#define uchar unsigned char //宏定义void delay(uchar x) //子函数，无返回值，有形参{uchar i,j,k;for(i=x;i>0;i--) //延时x*100ms for(j=200;j>0;j--) //延时200*500us=100ms for(k=250;k>0;k--); //12MHz时钟频率，250*2us=500us}void main(){uchar i,j;j=0x01;while(1){for(i=0;i<7;i++){P1=~j;delay(5); //延时500msj=j<<1; //循环左移函数，将P2的内容循环左移一位}}}2参考程序：#include<reg51.h>unsigned charm[8]={0x5b,0x3f,0x06,0xbf,0x3f,0x87,0x06,0x06};//有错误void delay(void){unsigned char i,j,k;for(i=0;i<25;i++)for(j=0;j<20;j++)for(k=0;k<2;k++);}void main(){unsigned char i,j;unsigned char xdata *ledad;while(1){ j=0x01;for(i=0;i<8;i++){ledad=0xc800;*ledad=~j;//给位码；j=j<<1;ledad=0xc000;*ledad=m[i];//送段码；delay();ledad=0xc000;*ledad=0;//清段码；}}}3 略。

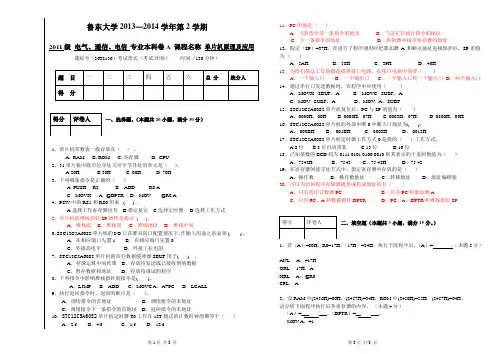

鲁东大学2013—2014学年第2学期2011级 电气、通信、电信 专业本科卷A 课程名称 单片机原理及应用课程号（3632130）考试形式（考试/闭卷） 时间（120分钟）一、选择题。
（本题共20小题，满分30分）1、单片机常数表一般存放在（ ） 。
A . RAMB .ROMC .寄存器D . CPU 2、51单片机中既可位寻址又可字节寻址的单元是（ ）。
A.20H B.30H C. 00H D. 70H 3、下列哪条指令是正确的（ ）A. PUSH R2B. ADD R0,AC. MOVX A @DPTRD. MOV @R0,A 4、PSW 中的RS1和RS0用来 ( ) 。
A.选择工作寄存器区号B.指示复位C.选择定时器D.选择工作方式 5、单片机的堆栈指针SP 始终是指示 ( )。
A ．堆栈底B ．堆栈顶C ．堆栈地址D ．堆栈中间 6、STC12C5A60S2单片机的I/O 口在准双向口配置情况下，作输入用途之前必须 ( ) 。
A ．在相应端口先置1B ．在相应端口先置0C ．外接高电平D ．外接上拉电阻7、STC12C5A60S2单片机的串行数据缓冲器SBUF 用于( ) 。
A ．存放运算中间结果B ．存放待发送或已接收到的数据C ．暂存数据和地址D ．存放待调试的程序 8、下列指令中影响堆栈指针的指令是( )。
A ．LJMPB ．ADDC ．MOVC A ，A+PCD ．LCALL 9、执行返回指令时，返回的断点是（ ）。
A ．调用指令的首地址B ．调用指令的末地址C ．调用指令下一条指令的首地址D ．返回指令的末地址 10、STC12C5A60S2单片机定时器T0工作在12T 模式的计数时钟周期等于（ ） A ．2/f B ．4/f C ．1/f D ．12/f11、PC 的值是（ ）A ．当前指令前一条指令的地址B ．当前正在执行指令的地址C ．下一条指令的地址D ．控制器中指令寄存器的地址12、假定（SP ）=37H ，在进行子程序调用时把累加器A 和断点地址进栈保护后，SP 的值为 （ ）A ．3AHB ．38HC ．39HD ．40H 13、为给扫描法工作的键盘提供接口电路，在接口电路中需要（ ）A ．一个输入口B ．一个输出口C ．一个输入口和一个输出口D ．两个输入口14、通过串行口发送数据时，在程序中应使用（ ）A ．MOVX SBUF ，AB ．MOVC SUBF ，A C ．MOV SUBF ，AD ．MOV A ，SUBF15、STC12C5A60S2单片机复位后，PC 与SP 的值为（ ）A ．0000H ，00H B. 0000H ，07H C. 0003H ，07H D. 0800H ，00H 16、STC12C5A60S2单片机的外部中断0 中断入口地址为( )。
单片机期末考试试卷及答案制作人：兰香子一、填空题1、设X=5AH，Y=36H，则X与Y“或”运算为7EH,X与Y的“异或”运算为6CH。
2、若机器的字长为8位，X=17，Y=35，则X，Y=110100，X，Y=11101110(要求结果写出二进制形式).3、单片机复位后,堆栈指针SP的值是07h。
4、若采用6MHz的晶体振荡器，则MCS—51单片机的振荡周期为0.5us，机器周期为2us。
5、一个函数由两部分组,即说明部分和语句部分.6、C语言中输入和输出操作是由库函数scanf和printf等函数来完成. 7.当MCS-51引脚 ALE 信号有效时，表示从Po口稳定地送出了低8位地址。
8。
MCS-51的堆栈是软件填写堆栈指针临时在_片内数据存储_器内开辟的区域。
9。
MCS—51有4组工作寄存器,它们的地址范围是 00H—1FH 。
10。
MCS-51片内 20H-2FH 范围内的数据存储器,既可以字节寻址又可以位寻址.11.计算机的系统总线有数据总线、地址总线、控制总线。
6个状态周期,振荡脉冲2分频后产生的时钟信号12。
一个机器周期等于的周期定义为状态周期。
13、单片机的复位操作是_高电平，寄存器IE的值是_EA、ES、ET1、EX1、ET0、EX0_。
14、若选择内部程序存储器，应该设置为高电平（高电平/低电平），那么,PSEN信号的处理方式为不用。
15、单片机程序的入口地址是0000H ，外部中断1的入口地址是0013H 。
16、片机的内部RAM区中，可以位寻址的地址范围是20H-2FH ，特殊功能寄存器中，可位寻址的地址是能被8整除的地址 .17、eiL C51软件中，工程文件的扩展名是UV2，编译连接后生成可烧写的文件扩展名是HEX。
18、CS—51单片机中，在IP=0x00时,优先级最高的中断是外部中断，最低的是串行口中断。
19、CS—51单片机的P0—P4口均是并行 I，O口，其中的P0口和P2口除了可以进行数据的输入、输出外，通常还用来构建系统的数据总线和地址总线,在P0—P4口中, P0为真正的双向口， P1-P3 为准双向口。

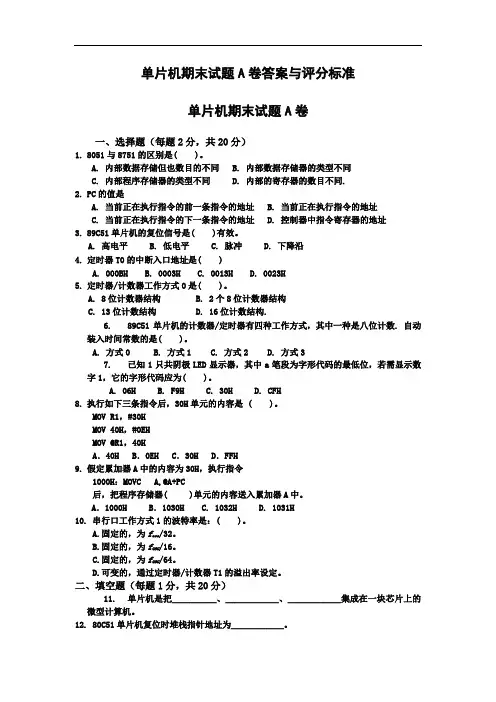

单片机期末试题A卷答案与评分标准单片机期末试题A卷一、选择题（每题2分，共20分）1.8051与8751的区别是( )。
A. 内部数据存储但也数目的不同B. 内部数据存储器的类型不同C. 内部程序存储器的类型不同D. 内部的寄存器的数目不同.2.PC的值是A. 当前正在执行指令的前一条指令的地址B. 当前正在执行指令的地址C. 当前正在执行指令的下一条指令的地址D. 控制器中指令寄存器的地址3.89C51单片机的复位信号是( )有效。
A. 高电平B. 低电平C. 脉冲D. 下降沿4.定时器T0的中断入口地址是( )A. 000BHB. 0003HC. 0013HD. 0023H5.定时器/计数器工作方式0是( )。
A. 8位计数器结构B. 2个8位计数器结构C. 13位计数结构D. 16位计数结构.6.89C51单片机的计数器/定时器有四种工作方式，其中一种是八位计数. 自动装入时间常数的是( )。
A. 方式0B. 方式1C. 方式2D. 方式37.已知1只共阴极LED显示器，其中a笔段为字形代码的最低位，若需显示数字1，它的字形代码应为( )。
A. 06HB. F9HC. 30HD. CFH8.执行如下三条指令后，30H单元的内容是 ( )。
MOV R1，#30HMOV 40H，#0EHMOV @R1，40HA．40H B．0EH C．30H D．FFH9.假定累加器A中的内容为30H，执行指令1000H：MOVC A,@A+PC后，把程序存储器( )单元的内容送入累加器A中。
A．1000H B．1030H C. 1032H D. 1031H10.串行口工作方式1的波特率是：( )。
A.固定的，为f osc/32。
B.固定的，为f OSC/16。
C.固定的，为f OSC/64。
D.可变的，通过定时器/计数器T1的溢出率设定。
二、填空题（每题1分，共20分）11.单片机是把＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿集成在一块芯片上的微型计算机。
《单⽚机试卷》期末试卷A卷（电⼦）答案三年制09级应⽤电⼦技术、液晶显⽰与光电技术专业《单⽚机技术与应⽤》期末试卷（A卷）⼀、填空题（每空⼀分，共40分）1.AT89S51单⽚机内部有 4 KB的FLASH ROM，内部数据存储器可位寻址的地址范围为20H-2FH ，特殊功能寄存中地址可被以8整除的特殊功能寄存器也可以进⾏位寻址。
外部中断0的⼊⼝地址为0003H ，T1定时/计数器的中断⼊⼝地址为001BH 。
2.PSW中RS1=1，RS0=0，R3对应的字节地址为13H 。
3.78H对应的⼗进制数为120 D，对应的⼆进制数为01111000 B。
4. MCS51单⽚机的仅使⽤内部ROM时，EA引脚应接⾼电平。
5.当MCS51单⽚机RST引脚出现 2 机器周期以上⾼电平时单⽚机可有效复位，复位后SP= 07H ,PC= 0000H ，P2= FFH 。
6. 单⽚机是集成了8位CPU 、存储器、I/O端⼝、16位定时/计数器四个部分的微型计算机。
7. 中断源的允许是由IE 寄存器决定的，中断源的优先级别是由IP 寄存器决定的。
9.LCALL 指令可以实现64 KB范围的⼦称程序调⽤；可以实现远程查表的指令是MOVC A,@A+DPTR；可以实现64K范围跳转的指令是AJMP addr16 。
10.关于堆栈类操作的两条指令分别是PUSH 、POP ，操作遵循先进后出、后进先出原则。
11. LED数码管按结构分为共阴和共阳两种形式。
12.键盘按键的检测过程中消除抖动常⽤的⽅法有RS触发器滤波、⼤电容滤波、软件延时.。
13．DAC0832的参考电压为+4V,则分辩率为0.015625（4/256）V。
14.“DIV AB ”是单字节四周期指令;“NOP ”是单字节单周期指令。
15.C51中定义的位变量的关键字是bit ,位变量对应的地址空间范围是20H-2FH 。
16.C51定义为data的RAM地址范围为 0x00-0x7f 。

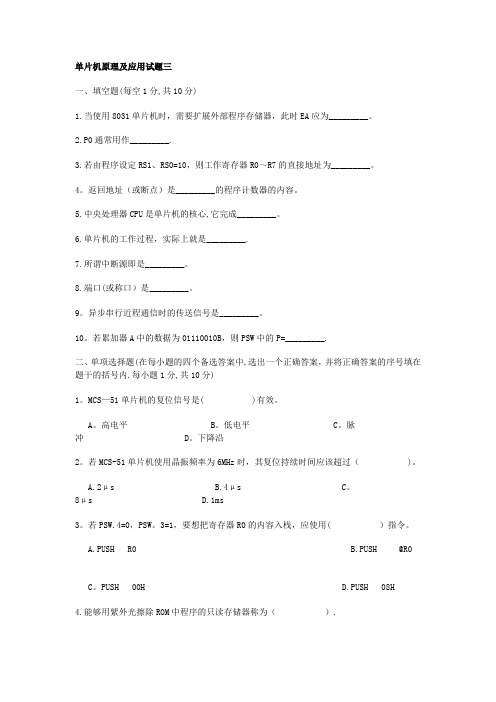

单片机原理及应用试题三一、填空题（每空1分，共10分）1•当使用8031单片机时，需要扩展外部程序存储器，此时EA应为__________ 。
2. P0 通常用作________ 。
3. 若由程序设定RS1 RS0=10,则工作寄存器R0- R7的直接地址为_____________ 。
4. 返回地址（或断点）是_______ 的程序计数器的内容。
5•中央处理器CPU是单片机的核心，它完成____________ 。
6. 单片机的工作过程，实际上就是___________ 。
7. 所谓中断源即是_________ 。
8. 端口（或称口）是______ 。
9. 异步串行近程通信时的传送信号是___________ 。
10. 若累加器A中的数据为01110010B,则PSW中的P= ___________ 。
二、单项选择题（在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题 1 分，共10分）1. MCS—51 单片机的复位信号是（）有效。
A. 高电平B. 低电平C. 脉冲 D. 下降沿2. 若MCS-51单片机使用晶振频率为6MHz时，其复位持续时间应该超过（）。
A.2 sB.4 sC.8 sD.1ms3. 若PSW.4=0,PSW.3=1要想把寄存器R0的内容入栈，应使用（）指令。
A.PUSH R0B.PUSH @R0C.PUSH 00H 4.能够用紫外光擦除 ROM 中程序的只读存储器称为( )。
9. 下列数据字定义的数表中, (A . DW “AA ” C.DW “OABC ”10.串行口的控制寄存器 SCON 中, REN 勺作用是()。
A. 接收中断请求标志位B. 发送中断请求标志位C. 串行口允许接收位D. 地址 / 数据位三、简答题 ( 每小题 4 分,共 20 分)1 .简述堆栈。
D.PUSH 08HA. 掩膜ROMB.PROMC.EPROMD.EEPROM5. 在片外扩展一片 2764 程序存储器芯片要 ( A.8 根 B.13 根 根 D.20 根6. 定时器 /计数器工作方式 1 是( ) 。
单⽚机原理及应⽤期末考试试卷A单⽚机原理及应⽤期末考试试卷A⼀．填空题（每空1分，共20分）1、单⽚机与普通计算机的不同之处在于其将、和三部分集成于⼀块芯⽚上。
2、使⽤双缓冲⽅式的D/A转换器，可实现多路模拟信号的输出。
3、通过堆栈操作实现⼦程序调⽤，⾸先就要把的内容⼊栈，以进⾏断点保护。
调⽤返回时，再进⾏出栈保护，把保护的断点送回到。
4、在基址加变址寻址⽅式中，以作变址寄存器，以或作基址寄存器。
5、假定累加器A中的内容为40H，执⾏指令1000H：MOVC A,@A+PC后，把程序存储器单元的内容送⼊累加器A中。
6、在寄存器间接寻址⽅式中，其“间接”体现在指令中寄存器的内容不是操作数，⽽是操作数的。
7、假定A=83H，（R0）=17H，（17H）=0B5H，执⾏以下指令：ANL A,#17HORL 17H,AXRL A,@R0CPL A后，A的内容为。
8、已知程序执⾏前有A=01H，SP=42H，（41H）=FFH，(42H)=FFH。
下述程序执⾏后：POP DPHPOP DPLMOV DPTR,#3000HRL AMOV B,AMOVC A,@A+DPTRPUSH AMOV A,BINC AMOVC A,@A+DPTRPUSH ARETORG 3000HDB 10H,80H,30H,80H,50H,80H请问：A= ，SP= ，（41H）= ，（42H）= 。
9、在存储器扩展中，⽆论是线选法还是译码法，最终都是为了扩展芯⽚的端提供信号。
10、在MCS-51中，PC和DPTR都⽤于提供地址，但PC是为了访问存储器提供地址，⽽DPTR是为访问存储器提供地址。
11、16KB RAM存储器的⾸地址若为3000H，则末地址为 H。
⼆．选择题（每题2分，共16分）1、8051与8751的区别是：A、内部数据存储但也数⽬的不同B、内部程序存储器的类型不同C、内部数据存储器的类型不同D、内部的寄存器的数⽬不同2、判断以下有关PC和DPTR的结论是否正确？A、DPTR是可以访问的，⽽PC不能访问。
单片机原理期末考试试题附答案公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-单片机原理及应用期末考试试题汇总1、单片机是将微处理器、一定容量的RAM 和ROM以及(I/O)口、定时器等电路集成在一块芯片上而构成的微型计算机。
2、单片机89C51片内集成了(4)KB的FLASH ROM，共有(5)个中断源。
3、两位十六进制数最多可以表示(256)个存储单元。
4、89C51是以下哪个公司的产品（ C ）A、INTELB、AMDC、ATMELD、PHILIPS5、在89C51中，只有当EA引脚接(高)电平时，CPU才访问片内的Flash ROM。
6、是非题：当89C51的EA引脚接低电平时，CPU只能访问片外ROM，而不管片内是否有程序存储器。
T 7、是非题：当89C51的EA引脚接高电平时，CPU只能访问片内的4KB空间。
F8、当CPU访问片外的存储器时，其低八位地址由(P0)口提供，高八位地址由(P2)口提供，8位数据由(P0)口提供。
9、在I/O口中，(P0)口在接LED时，必须提供上拉电阻，(P3)口具有第二功能。
10、是非题：MCS-51系列单片机直接读端口和读端口锁存器的结果永远是相同的。
F11、是非题：是读端口还是读锁存器是用指令来区别的。
T12、是非题：在89C51的片内RAM区中，位地址和部分字节地址是冲突的。
F13、是非题：中断的矢量地址位于RAM 区中。
F14、MCS-51系列单片机是属于（B）体系结构。
A、冯诺依曼B、普林斯顿C、哈佛D、图灵15、89C51具有?( 64?) KB的字节寻址能力。
16、是非题：在89C51中，当CPU访问片内、外ROM区时用MOVC指令，访问片外RAM区时用MOVX指令，访问片内RAM区时用MOV指令。
T17、在89C51中，片内RAM分为地址为 00H~7FH 的真正RAM区，和地址为80H~FFH的特殊功能寄存器(SFR) 区两个部分。
华侨大学本科考试卷
2013—2014学年第一学期（A）
学院信息科学与工程学院课程名称单片机原理及应用考试日期2014.1姓名专业学号
题号一二三四五总分
得分
一、(20分)填空题（直接答写在试题上
．．．．．．．．）
1、AT89S51单片机字长是位，有根引脚。
2、单片机上电复位后，PC=，SP=，P0=P1=P2=P3=。
3、AT89S51单片机外部中断请求信号有电平方式和，在电平方式下，当采集到INT0和INT1的有效信号为时，激活外部中断。
4、单片机的P0、P1口作输入用途之前必须。
5、单片机内部RAM中，位地址为20H的位，所在字节的字节地址=，位地址为98H的位所在字节的字节地址=。
6、定时器/计数器的工作方式3是指将拆成两个独立的8位计数器。
7、当CPU响应外部中断0即INT0的中断请求后，程序计数器PC的内容是。
8、若(IP)=00010100B，则优先级最高者为，最低者为。
9、串行口的工作方式由寄存器决定。
10、用定时器T1方式2计数，要求每计满100次，向CPU发出中断请求，TH1、TL1的初始值是。
11、某种存储器芯片是16KB，那么它的地址线根数是根。
12、I/O数据传送的方式有：、和。
二、(30分)问答题（答写在答题纸上
．．．．．．．）
1、AT89S51单片机的片内RAM的128单元分哪3个部分？各部分的主要功能是什么？
2、中断响应需要满足哪些条件？
3、AT89S51的串行通信有几种工作模式，请对各工作模式作简单的叙述。
4、当定时器T0用于方式3时，应该如何控制定时器T1的启动和关闭？
5、AT89S51单片机系统中，外接程序存储器和数据存储器公用16位地址线和8位数据线，为什么不会发生冲突？
三、（30分）程序分析题（答写在答题纸上
．．．．．．．）
1、（5分）已知（10H）=5AH，（2EH）=1FH，（40H）=2EH，（60H）=3DH，执行下列程序段后：
MOV20H，60H
MOV R1，20H
MOV A，40H
XCH A，R1
XCH A，60H
XCH A，@R1
MOV R0，#10H
XCHD A，@R0
问：（A）=，（10H）=，（2EH）=，（40H）=，（60H）=。
2、（5分）执行下列程序段：
MOV A，#00H
MOV R7，#oFFH
MOV PSW，#80H
ADDC A，R7
问：（CY）=，（AC）=，（P）=，（ACC）=，（R7）=。
3、（4分）下列程序中注释的数字为执行该指令所需的机器周期数，若单片机的晶振频率为6MHz，问执行下列程序需要多少时间？
MOV R3，#100；1
LOOP：NOP；1
NOP
NOP
DJNZ R3，LOOP；2
RET；2
4、（12分）根据下述程序功能提示，判断程序中指令使用的正误，正确的指令在后面的括号中画√，错误的指令在括号中画×，并在后面的横线上写出正确的指令。
从内部RAM的30H单元开始有10个无符号数，找出最大值并送入片外RAM的1000H 单元。
START：MOV R0,30H()
MOV A,@R0()
MOV R7,#10H()
LOOP：INC R0()
MOV40H,R0()
CJNE A,40H,CHK()
CHK：JNC LOOP1()
MOV A,40()
LOOP1：DJNZ R7,LOOP()
MOV DPTR,1000H()
MOV@DPTR,A()
RET()
5、（4分）说明下列程序的功能
MOV R2，#10H
MOV R0，#60H
CLR A
LOOP：MOV@R0，A
INC R0
DJNZ R2，LOOP
END
四、（20分）综合题（答写在答题纸上
．．．．．．．）
1、（10分）两个字符串分别存放在首地址为42H和52H的内部RAM中，字符串长度放在41H单元，请编程比较两个字符串，若相等，则把数字00H送40H单元，否则把0FFH送40H单元。
2、（10分）利用定时器/计数器T1进行计数，每计100次进行累加器加1操作。
当累加器加到100时，T1停止计数。
同时利用T1定时，在P1.7端口上输出2000Hz的方波。
设晶振频率为6MHz。
