并网光伏电站损耗计算 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT

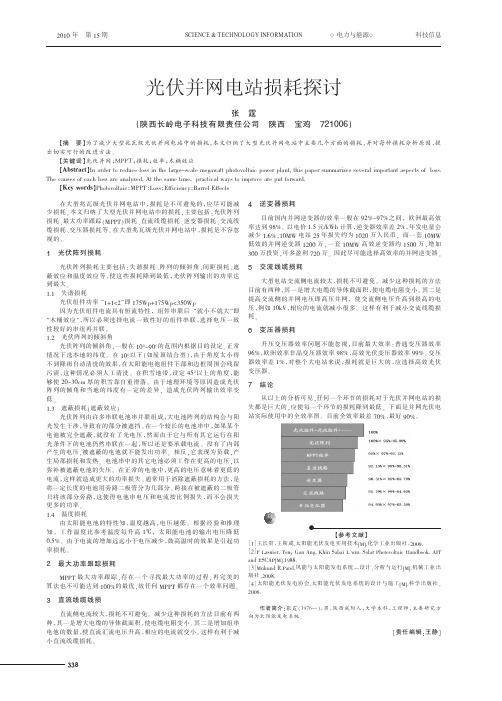

并网光伏电站损耗
一、光伏阵列损耗
1、失谐损耗
光伏组件功率“1+1小于2”.
因为光伏组件电流具有恒流性，组件串联后“就小不就大”，即“木桶效应”，所以必须选择电流一致性好的组件串联，选择电压一致性好的串组在并联。
2、光伏阵列的倾斜角
其倾斜角一般在10度~90度的范围计算而得，计算的输入数据不准，或计算方式不精确，均易导致受光效率下降。同时还可能受到积尘、积雪等因素的影响。
3、遮蔽损耗
大型电站内的光伏阵列因限于地形、建筑等可能导致部分组件被遮挡。在较长的电池组串中，如果某个电池被完全遮蔽，就没有了电压，但因其在组串内，还必须承载电流，本身有内阻，所以反而变成了负载，产生局部损耗和发热。通常消除遮蔽损耗的方法是将一定长度的电池用旁路二极管分成几部分。跨接在被遮蔽的组件二极管只将该部分旁路，这样可使电池串电压和电流按比例损失，不会损失更多的功率。
4、温度损耗
光伏组件的温度特性是，温度越高，电压越低。一般，工作温度比参考温度每上升1度，光伏电池的电压就降低%。二、最大功率跟踪损耗
MPPT最大功率跟踪，存在一个寻找最大功率的过程，再完美的算法也不可能达到100%的最优。
三、直流线缆线损
直流侧电流较大，损耗不可避免。减少这种损耗的方法是增大电缆的截面积（减小电缆电阻），和增加组串电池的数量（升高直流电压）。
四、逆变器损耗
目前国内并网逆变器的效率一般为92~97%之间。以元/度的电价计算，逆变器效率差2%，年发电量会减少%。
五、交流线缆损耗
与直流电缆损耗一样，解决方式也一样。
六、变压器损耗
目前普通变压器的效率一般为96%。电站规模越大，其效率影响越大。
结论：提升整体电站的效率，是注重每个环节的损耗，除上述损耗外，还有光伏组件的表面清洁度，以及所选用的无功补偿的效率等等。一般全站效率范围在70%~90%。
