高清视频会议系统方案(中兴)

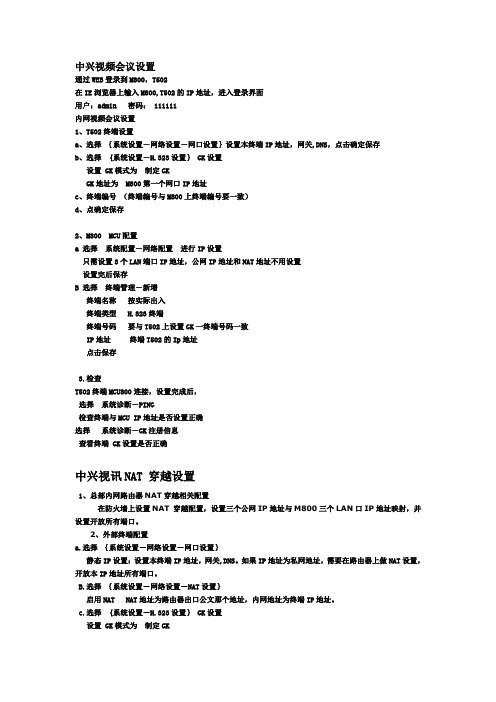

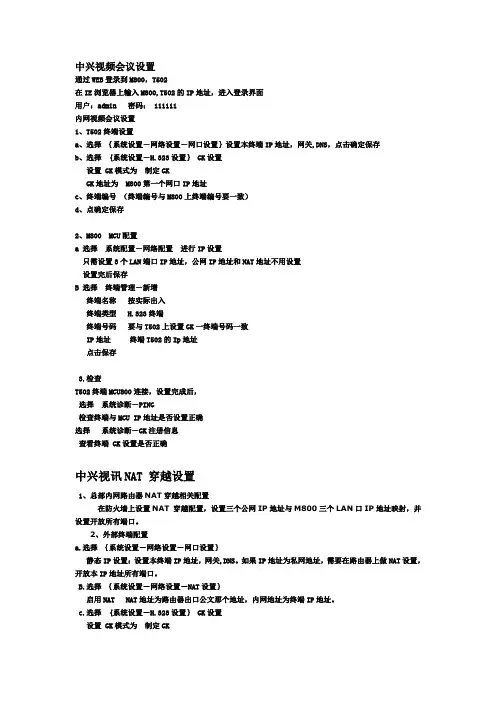

中兴视频会议设置通过WEB登录到M800，T502在IE浏览器上输入M800,T502的IP地址，进入登录界面用户：admin 密码： 111111内网视频会议设置1、T502终端设置a、选择｛系统设置－网络设置－网口设置｝设置本终端IP地址，网关,DNS，点击确定保存b、选择 {系统设置－H.323设置｝ GK设置设置 GK模式为制定GKGK地址为 M800第一个网口IP地址c、终端编号（终端编号与M800上终端编号要一致）d、点确定保存2、M800 MCU配置a 选择系统配置－网络配置进行IP设置只需设置3个LAN端口IP地址，公网IP地址和NAT地址不用设置设置完后保存B 选择终端管理－新增终端名称按实际出入终端类型 H.323终端终端号码要与T502上设置GK一终端号码一致IP地址终端T502的Ip地址点击保存3.检查T502终端MCU800连接，设置完成后，选择系统诊断－PING检查终端与MCU IP地址是否设置正确选择系统诊断－GK注册信息查看终端 GK设置是否正确中兴视讯NAT 穿越设置1、总部内网路由器NAT穿越相关配置在防火墙上设置NAT 穿越配置，设置三个公网IP地址与M800三个LAN口IP地址映射，并设置开放所有端口。

2、外部终端配置a.选择｛系统设置－网络设置－网口设置｝静态IP设置：设置本终端IP地址，网关,DNS。

如果IP地址为私网地址，需要在路由器上做NAT设置，开放本IP地址所有端口。

B.选择｛系统设置－网络设置－NAT设置｝启用NAT NAT地址为路由器出口公文那个地址，内网地址为终端IP地址。

c.选择 {系统设置－H.323设置｝ GK设置设置 GK模式为制定GKGK地址为 M800第一个网口IP地址对应的公网IP地址终端编号（终端编号与M800上终端编号要一致）点确定保存。

旗舰版高清视频会议终端Z X V10T800ZXV10T800是中兴通讯推出的新一代高清视频会议终端，具有业界最强大的音视频处理能力，其瀑布般流畅的1080p高清震撼效果和水晶般清晰的数字环绕音响效果，带来焕然一新的震撼视听体验。

ZXV10T800具有丰富的音视频接口，可用于行政会议、应急指挥、远程医疗、远程教育等各种应用场景。

ZXV10T800具备完善的主席控制等会控功能，支持一“键”钟情、横幅字幕短消息功能，PSTN电话接口方便远程语音接入，支持麦克和喇叭的动态图标显示，支持好友列表和状态显示，便捷组织会议；终端具备自动休眠功能，支持WEB视音频监控和会场浏览功能，给您自由自在的会议掌握感受。

ZXV10T800－强大的音视频处理能力，丰富的接口，为您演绎超时空视听盛宴！ZXV10T800的突出特点●广播级高清引擎，享受高清画质的飞跃凝集新技术，驱动智能高清引擎，支持H.264HighProfile，在1Mbps带宽下即可实现高达1080p30fps和720p60fps 的解析度。

支持双路1080p活动视频，支持内置MCU，最大1+8个终端接入能力。

生动顺畅，色彩逼真，为您呈现震撼精彩的清澈世界，树立您企业的高贵形象，使您的沟通更富效率。

●立体声音频驱动，享受听觉盛宴采用独有的ZAFC语谱补偿技术，显着提高远距离拾音时的语音清晰度。

集成领先的自适应反馈抑制技术，完全杜绝啸叫现象。

内置10段图示音频均衡器，有效弥补放音系统及房间的建声缺陷，同时放音系统采用声场扩展技术，准确还原出立体声声场，给您身临其境的享受。

●权威级可靠性设计，为您提供高枕无忧的服务采用电信级系统设计，支持E1+IP、E1+E1的多种网络备份机制及自动升降速，具有NAT/FW穿越和专业的智能纠错技术，支持FastLock断线自动入会；支持IPv6，采用视音频丢包补偿、FEC、QoS网络适应算法，在网络丢包达到10%，依然保证音视频的流畅；内置多种故障诊断方式，支持多级环回测试功能、系统日志、上电自检、模块检测、故障诊断；具有PING功能、IP地址冲突检测、网络状态监视和模块信息、丢包自动报警，全天候的确保系统的安全可靠。

视频会议终端-ZXV10-T502视频会议终端 ZXV10 T502ZXV10 T502是中兴通讯推出的T5系列视频会议终端之分体式终端，它采用主机和摄像头云台分离设计，可平卧放置，可上架放置，可靠性高、操作简便，是各类大中型行政会议、商务会议、远程培训的安全卫士。

ZXV10 T502具有图像清晰、组网多样、安全可靠、接口丰富、功能多样等特点，在国内首家实现1M至8M带宽下的H.264 4CIF编解码，支持H.320/H.323/SIP协议，支持H.460防火墙穿越、H.235加密、H.239双视频流、T.140短消息横幅、会议组播、终端流媒体、终端发起会议等先进技术，可更好地满足各类网络客户的群组会议要求。

ZXV10 T502－其安全可靠、组网灵活、功能多样等特性，为您的顺畅沟通保驾护航！系统特性•多模式多备份，给您提供高效保障分体式视频会议终端，支持H.320、H.323以及SIP协议，具备IP、n×E1双模接口，支持E1和IP双网络自动倒换备份功能，使会议更加稳定可靠，可有多种1M/2M/8M多种类型速率选择。

•先进编码技术，视音频高效保真效果国内首家实现1M至8M带宽下的H.264 4CIF编解码，支持宽带音频。

•双流方式多样，体验数据协作之便支持H.239标准协议，实现1280×1024分辨率，可实现静态双流（活动图像+电脑桌面）和活动双流（两路活动图像）的实时切换，同时支持单屏多显、多屏多显，支持VBOX双流盒方便会议室布线组网。

•独特接口和多样功能，尽享会议乐趣内置无线接入和电话接口功能，可通过无线数字麦克和手机方便加入会议，尽享移动式办公乐趣。

支持横幅、字幕、短消息，支持终端发起会议、一键点播、PSTN电话接入、H.460防火墙穿越，支持H.235加密、用户分级管理。

•流媒体组播功能，方便远程旁听会议便捷的终端流媒体组播，可以将本地或远端收到的图像、声音通过组播的方式发给其它PC电脑，普通会场无需专用终端，只需配置电脑即可实现会议内容的收看，无限扩展会议参加人数。

视频会议终端 ZXV10 T502ZXV10 T502是中兴通讯推出的T5系列视频会议终端之分体式终端，它采用主机和摄像头云台分离设计，可平卧放置，可上架放置，可靠性高、操作简便，是各类大中型行政会议、商务会议、远程培训的安全卫士。

ZXV10 T502具有图像清晰、组网多样、安全可靠、接口丰富、功能多样等特点，在国内首家实现1M 至8M带宽下的H.264 4CIF编解码，支持H.320/H.323/SIP协议，支持H.460防火墙穿越、H.235加密、H.239双视频流、T.140短消息横幅、会议组播、终端流媒体、终端发起会议等先进技术，可更好地满足各类网络客户的群组会议要求。

ZXV10 T502－其安全可靠、组网灵活、功能多样等特性，为您的顺畅沟通保驾护航！系统特性•多模式多备份，给您提供高效保障分体式视频会议终端，支持H.320、H.323以及SIP协议，具备IP、n×E1双模接口，支持E1和IP双网络自动倒换备份功能，使会议更加稳定可靠，可有多种1M/2M/8M多种类型速率选择。

•先进编码技术，视音频高效保真效果国内首家实现1M至8M带宽下的H.264 4CIF编解码，支持宽带音频。

•双流方式多样，体验数据协作之便支持H.239标准协议，实现1280×1024分辨率，可实现静态双流（活动图像+电脑桌面）和活动双流（两路活动图像）的实时切换，同时支持单屏多显、多屏多显，支持VBOX双流盒方便会议室布线组网。

•独特接口和多样功能，尽享会议乐趣内置无线接入和电话接口功能，可通过无线数字麦克和手机方便加入会议，尽享移动式办公乐趣。

支持横幅、字幕、短消息，支持终端发起会议、一键点播、PSTN电话接入、H.460防火墙穿越，支持H.235加密、用户分级管理。

•流媒体组播功能，方便远程旁听会议便捷的终端流媒体组播，可以将本地或远端收到的图像、声音通过组播的方式发给其它PC电脑，普通会场无需专用终端，只需配置电脑即可实现会议内容的收看，无限扩展会议参加人数。

====Word行业资料分享--可编辑版本--双击可删====目录1前言 (1)2视频会议的发展 (3)2.1 综述 (3)2.2 高清视频会议的图像标准发展 (4)2.3 高清视频会议的显著特点 (5)2.4 高清视频会议的要求 (6)3需求分析 (7)3.1 建设规模 (7)3.2 网络结构 (7)3.3 建设原则 (7)3.4 执行的规范和标准 (8)3.5 设备选型原则 (10)3.6 组网设计 (11)4中兴解决方案所能带来的利益 (12)4.1 设备选型建议和优势分析 (12)4.1.1 MCU选型建议和优势分析 (12)4.1.2 高清终端选型建议和优势分析 (12)4.1.3 4CIF终端选型建议和优势分析 (13)4.2 方案技术优势 (14)4.3 综合优势 (16)5高清视频会议系统组网方案建议 (18)5.1 组网图 (18)5.2 组网说明 (18)5.3 拓扑结构和配置 (19)5.4 视频会议系统域划分 (20)5.5 一级中心主会场设计 (21)5.6 控制中心指挥大厅建议设计图 (22)5.7 二级中心主会场设计 (22)5.8 地市分会场设计 (23)5.9 方案考虑 (24)5.10 系统扩容 (25)5.10.1 MCU的扩容 (25)5.10.2 终端的扩容 (25)5.11 开会模式设计 (26)5.11.1 会议召集方式 (26)5.11.2 会议创建 (27)5.11.3 会议召集 (29)5.11.4 会议带宽、协议管理 (29)5.11.5 会议控制 (30)5.11.6 用户信息查询 (31)6视频会议系统性能设计 (33)6.1 速率范围 (33)6.2 音频指标 (33)6.3 视频指标 (34)6.4 时延指标 (37)6.5 稳定性指标 (37)6.6 可靠性指标 (37)6.7 系统安全性 (38)6.8 设备配置管理 (38)6.9 网络故障检测管理 (39)====Word行业资料分享--可编辑版本--双击可删====6.10 网络安全管理 (39)7视频会议系统安全设计 (40)7.1 系统安全设计 (40)7.2 视频会议系统服务质量（QOS）保证 (41)8视频会议系统可靠性设计 (46)8.1 线路可靠性设计 (46)8.2 设备可靠性设计 (46)8.3 MCU系统本地热备（本地N+M自动热备份） (47)8.4 MCU系统异地热备（异地N+M自动热备份） (48)8.5 GK可靠性设计 (48)9中兴高清视频会议系统功能介绍 (50)9.1 UCS不间断会议服务器系统使您安枕无忧 (50)9.2 混协议混速集成方案更适合电信、行业用户使用 (50)9.3 双网络双备份方案给您最安心的高清享受 (51)9.4 清晰的音视频效果保障各种业务培训 (52)9.5 强大的多视频流功能使会议内容更加丰富 (53)9.6 灵活的接入方式使组织会议更轻松 (54)9.7 丰富的多画面图像台显示使异地会议身临其境 (54)9.8 WEB视音频和PC控制台远程监控可全面掌握会场情况 (55)9.9 完美的会议控制功能使会议操作更自如 (56)9.10 视频会议录制、直播和点播业务方案方便随时回看 (57)9.11 实用的横幅与字幕功能使沟通更方便 (58)9.12 易升级的特点保护现有投资又能轻松拓展 (59)9.13 超强的网络适应能力保证会议正常召开 (59)9.14 分权分域管理方案简化维护适应大规模组网 (59)9.15 H.460 支持使防火墙穿越方案更完善 (60)9.16 终端流媒体组播和会议组播方便使视频会议延伸 (61)9.17 移动短信和电子邮件会议通知灵活多变 (62)9.18 基于IMS的视频会议解决方案融合各类业务 (62)10方案涉及部分产品介绍 (64)10.1 全兼容智能视讯服务器ZXMVC8900 (64)10.1.1 系统特性 (64)10.1.2 技术指标 (65)10.2 智能视讯服务器ZXV10 M800 (67)10.2.1 系统特性 (67)10.2.2 技术指标 (68)10.3 高清视频会议终端ZXV10 T500 (70)10.3.1 系统特性 (70)10.3.2 技术指标 (71)10.4 高清视频会议终端ZXV10 T501 (73)10.4.1 功能介绍 (74)10.4.2 技术指标 (74)10.5 高清视频会议终端ZXV10 T502 (77)10.5.1 功能介绍 (77)10.5.2 技术指标 (78)10.6 超清视频会议终端ZXV10 T600 (80)10.6.1 功能介绍 (81)10.6.2 技术指标 (82)11会场集成连线图 (85)11.1 会场设备摆放建议 (85)11.2 会场设备连线图 (86)12设备安装要求及建议 (87)12.1 会议室装修工程参考 (87)12.2 会议室的类型 (87)====Word行业资料分享--可编辑版本--双击可删====12.3 会议室大小 (87)12.4 会议室环境 (88)12.5 会议室音响效果 (88)12.6 会议室照明 (89)12.7 会议室供电接地系统 (90)12.8 会议室布局 (91)12.9 会议室布线 (92)12.10 高清视频接口 (93)12.11 会议室布置 (96)图表目录图1 ITU-T发布的各类视频编码效率比较示意图 (3)图2 各类视频格式分辨率示意图 (5)图3 组网设计图 (11)图4 中兴高清视频会议系统IP组网示意图 (18)图5 中兴高清视频会议系统IP组网拓扑结构示意图 (19)图6 中心主会场设备分布图 (21)图7 指挥大厅建议设计图（参考） (22)图8 主会场设备分布图 (23)图9 分会场设备分布图 (24)图10 MCU邀请方式 (26)图11 终端申请方式 (27)图12 会议流程图 (28)图13 预约会议流程图 (28)图14 会议召集流程图 (29)图15 会议带宽管理流程图 (30)图16 会议控制流程图 (31)图17 用户信息查询流程图 (32)图18 高精度多模式三维编码技术 (35)图19 高精度多模式三维编码技术 (36)图20 增强区域编码技术 (37)图21 设备配置管理示意图 (38)图22 视频会议系统受理和处理故障 (39)图23 IP优先权示意图 (42)图24 数据包重复控制示意图 (43)图25 抖动纠正示意图 (43)图26 唇音同步校正示意图 (44)====Word行业资料分享--可编辑版本--双击可删====图27 设备可靠性示意图 (46)图28 MCU备份方式示意图 (47)图29 视频会议系统异地备份示意图 (48)图30 域拓扑结构图 (49)图31 UCS智能化不间断会议服务系统 (50)图32 混速混协议级联组网解决方案 (51)图33 系统的双网络备份策略 (52)图34 MCU的N+M备份方案 (52)图35 高清视频会议系统多视频流示意图 (54)图36 中兴HD高清视频会议系统多画面和图像台显示示意图 (55)图37 WEB视音频监控 (55)图38 PC控制台监控预览功能 (56)图39 地址薄好友列表图示 (57)图40 终端的VOD点播图示 (58)图41 会议横幅短消息和字幕示意图 (59)图42 分权分域管理组网 (60)图43 H.460 防火墙穿越 (60)图44 终端流媒体组播图示 (61)图45 会议组播功能示意 (61)图46 移动短信会议通知 (62)图47 电子邮件会议通知 (62)图48 基于IMS的高清视频会议融合业务组网 (63)图49 ZXMVC8900外观图 (64)图50 ZXV10 M800外观图 (67)图51 ZXV10 T500产品外观图 (70)图52 ZXV10 T501外观图 (74)图53 ZXV10 T502外观图 (77)图54 ZXV10 T600外观图 (81)图55 会场设备摆放建议 (85)图56 会场终端连线示意 (86)图57 会议室的照明 (90)图58 会议室供电系统 (90)图59 一个比较典型的电视会议室布置图 (96)表1 普清、标清、HD高清各类分辨率和应用对比表 (5)表2 配置情况表 (20)表3 扩容的接口板清单 (25)表4 设备可靠性设计 (46)====Word行业资料分享--可编辑版本--双击可删====1 前言21世纪是信息产业及技术飞速发展的世纪，可视通信以其信息量大、使用方便、沟通自然的优势，更成为发展的重点。

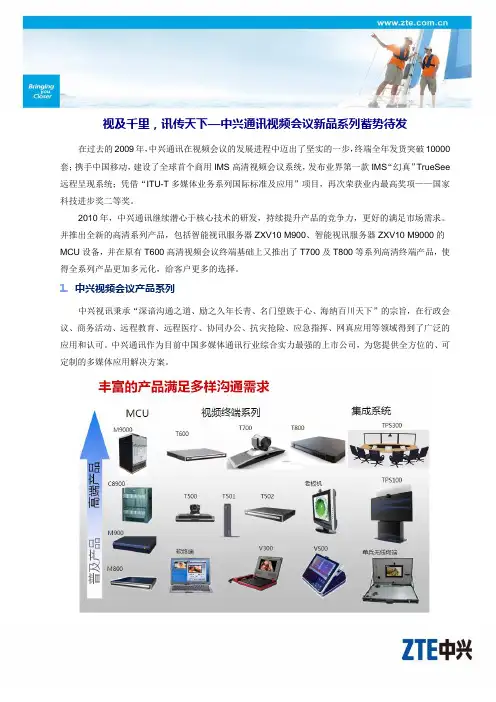

视及千里，讯传天下—中兴通讯视频会议新品系列蓄势待发在过去的2009年，中兴通讯在视频会议的发展进程中迈出了坚实的一步，终端全年发货突破10000套；携手中国移动，建设了全球首个商用IMS高清视频会议系统，发布业界第一款IMS“幻真”TrueSee 远程呈现系统；凭借“ITU-T多媒体业务系列国际标准及应用”项目，再次荣获业内最高奖项——国家科技进步奖二等奖。

2010年，中兴通讯继续潜心于核心技术的研发，持续提升产品的竞争力，更好的满足市场需求。

并推出全新的高清系列产品，包括智能视讯服务器ZXV10 M900、智能视讯服务器ZXV10 M9000的MCU设备，并在原有T600高清视频会议终端基础上又推出了T700及T800等系列高清终端产品，使得全系列产品更加多元化，给客户更多的选择。

1.中兴视频会议产品系列中兴视讯秉承“深谙沟通之道、励之久年长青、名门望族于心、海纳百川天下”的宗旨，在行政会议、商务活动、远程教育、远程医疗、协同办公、抗灾抢险、应急指挥、网真应用等领域得到了广泛的应用和认可。

中兴通讯作为目前中国多媒体通讯行业综合实力最强的上市公司，为您提供全方位的、可定制的多媒体应用解决方案。

2.市场应用——国内用户群最多，骨干网经验最丰富中兴通讯作一直致力于视频会议产品的发展创新并取得了辉煌的成绩。

中兴通讯是视讯业界的最高奖项—国家科技进步二等奖的获得者。

94年在国内率先投入视频会议研发，96年在国内最早拥有自主知识产权，98年率先出口海外；近年来全球推出首家基于IMS的视频会议方案并商用，并推出网真远程呈现的幻真业务方案。

成熟应用于27个国家和地区和35个行业用户，视频会议终端全球出货量超过十万台。

中兴视频会议为国家应急保障屡立战功，获得褒奖。

曾在“神六”发射、“十一”两会、青藏铁路开通仪式等重要时间上担当保障通信服务；曾在在深圳、重庆、山西的“非典”应急指挥通讯中发挥重要作用；曾在5.12抗震救灾中实现3+1通讯服务；曾在08北京奥运会上的安保和电力保障系统中见证实力。

高清视频会议系统技术方案书目录第1章项目需求分析 (4)1.1项目背景 (4)1.2安全可靠性 (4)1.3会议稳固性 (4)1.4承载网络分析 (4)1.5项目建设目标 (6)第2章系统设计原则与规范 (8)2.1设计原则 (8)2.2执行的规范与标准、设计根据 (10)2.3设备选型原则 (12)第3章系统组网方案描述 (14)3.1网络现状分析 (14)3.1.1组网需求 (14)3.2工程需求分析 (15)3.2.1IP网络的建设 (15)3.2.2高分辨率的显示设备 (15)3.2.3高清系统接口 (16)3.2.4MCU、终端、摄像头 (18)3.3视频会议系统设备选型 (18)3.4高清视频会议系统描述 (20)3.4.1网络中心配置 (23)3.4.2主会场终端设备配置 (23)3.4.3数字录播服务器推荐RSS4000（选配） (24)3.4.4各分会场终端设备配置 (24)3.5系统的全面扩展 (25)第4章视频会议功能 (27)4.1终端点对点视频会议 (27)4.2多点视频会议 (27)4.3多组多点视频会议 (28)4.4多分屏视频会议 (28)4.5混合视频会议 (28)4.6双流数据协作会议 (29)4.7多点会议的召开方式 (30)4.8多点会议的操纵方式 (30)4.8.1语音激励操纵方式 (30)4.8.2导演操纵方式 (31)4.8.3轮巡方式......................................................................................... 错误!未定义书签。

4.8.4演讲者操纵方式 (31)4.9AES加密会议.......................................................................................... 错误!未定义书签。

Z X V10V C S中兴Z X V10T800产品资料旗舰版高清视频会议终端ZXV10 T800ZXV10 T800是中兴通讯推出的新一代高清视频会议终端，具有业界最强大的音视频处理能力，其瀑布般流畅的1080p 高清震撼效果和水晶般清晰的数字环绕音响效果，带来焕然一新的震撼视听体验。

ZXV10 T800具有丰富的音视频接口，可用于行政会议、应急指挥、远程医疗、远程教育等各种应用场景。

ZXV10 T800具备完善的主席控制等会控功能，支持一“键”钟情、横幅字幕短消息功能， PSTN 电话接口方便远程语音接入，支持麦克和喇叭的动态图标显示，支持好友列表和状态显示，便捷组织会议；终端具备自动休眠功能，支持WEB视音频监控和会场浏览功能，给您自由自在的会议掌握感受。

ZXV10 T800－强大的音视频处理能力，丰富的接口，为您演绎超时空视听盛宴！ZXV10 T800的突出特点●广播级高清引擎，享受高清画质的飞跃凝集新技术，驱动智能高清引擎，支持H.264 High Profile，在1Mbps带宽下即可实现高达1080p 30fps和720p 60fps的解析度。

支持双路1080p 活动视频，支持内置MCU，最大1+8个终端接入能力。

生动顺畅，色彩逼真，为您呈现震撼精彩的清澈世界，树立您企业的高贵形象，使您的沟通更富效率。

●立体声音频驱动，享受听觉盛宴采用独有的ZAFC语谱补偿技术，显著提高远距离拾音时的语音清晰度。

集成领先的自适应反馈抑制技术，完全杜绝啸叫现象。

内置10段图示音频均衡器，有效弥补放音系统及房间的建声缺陷，同时放音系统采用声场扩展技术，准确还原出立体声声场，给您身临其境的享受。

●权威级可靠性设计，为您提供高枕无忧的服务采用电信级系统设计，支持E1+IP、E1+E1的多种网络备份机制及自动升降速，具有NAT/FW穿越和专业的智能纠错技术，支持FastLock断线自动入会；支持IPv6，采用视音频丢包补偿、FEC、QoS网络适应算法，在网络丢包达到10%，依然保证音视频的流畅；内置多种故障诊断方式，支持多级环回测试功能、系统日志、上电自检、模块检测、故障诊断；具有PING功能、IP地址冲突检测、网络状态监视和模块信息、丢包自动报警，全天候的确保系统的安全可靠。

高清、稳定、流畅中兴通讯视频会议系统QoS解决方案作者：苏春梅来源：《通信产业报》2015年第44期视频会议是一种多媒体业务，它实现了视频、音频、文本数据等多媒体数据的综合处理，使得身处两地或多个地点的人能够沟通，替代现场会议。

它原来是一种“贵族”业务，随着IP 网络技术及多媒体技术的迅猛发展，视频会议业务已渐渐走入寻常人的工作、学习及生活。

视频会议终端已成为商务会议室的常见风景。

在使用远程视频会议系统进行远程办公时，稳定、流畅的画质是对远程视频会议的最根本要求，若会议画面中出现马赛克会严重影响会议质量，这是网络质量不稳定导致的。

IP网络采用尽力而为（Best Effort）的方式，并不注重服务质量，其非常适合于数据业务，而对于实时性要求高的视频会议来说，则需要解决音视频数据实时传输过程中的延时、抖动和丢包等问题。

随着高清视频会议的普及，对承载网络也带来了很大的挑战。

在IP组网时影响音视频会议质量的主要因素包括：带宽、延时、抖动、丢包。

带宽：带宽越高，就能允许更多的数据传输，从而提供更好的音视频QoS。

IP网络同时承载多种视频、语音和数据业务，不同应用模式的数据流量和突发性也有差别，导致音视频会议业务的带宽不平稳。

延时：指数据包在网络的两个节点之间传送的平均往返时间。

网络延时主要取决于网络的拓扑复杂性，及网络设备的处理时延等因素，对端到端的整体延时影响较大。

视频会议业务实时性要求高，一般认为如果时延超过500ms，通话双方交互的过程中能明显感觉到停顿，影响主观体验。

抖动：指时延的变化，IP网络抖动取决于网络的动态路由，以及网络设备由于拥塞造成的延时等因素。

如果经过线路传输后码流抖动较大，超过视频会议产品的承受范围时，解码器进行丢弃（或进行大量的缓存），最终表现为丢包（或者延时），出现画面闪烁或停顿等。

丢包：指在网络传输过程中丢失报文的百分比，实际IP网络环境中由于网络设备拥塞而导致报文丢失，当有网络丢包时，将会影响音视频质量，如图像产生花屏或马赛克、声音出现断续等，严重时甚至会造成连接中断。

I目录1前言 (1)2视频会议的发展 (3)2.1综述 (3)2.2高清视频会议的图像标准发展 (4)2.3高清视频会议的显著特点 (5)2.4高清视频会议的要求 (6)3需求分析 (6)3.1建设规模 (6)3.2网络结构 (6)3.3建设原则 (7)3.4执行的规范和标准 (7)3.5设备选型原则 (9)3.6组网设计 (10)4中兴解决方案所能带来的利益 (11)4.1设备选型建议和优势分析 (11)4.1.1MCU选型建议和优势分析 (11)4.1.2高清终端选型建议和优势分析 (11)4.1.34CIF终端选型建议和优势分析 (12)4.2方案技术优势 (13)4.3综合优势 (14)5高清视频会议系统组网方案建议 (16)5.1组网图 (16)5.2组网说明 (16)5.3拓扑结构和配置 (18)5.4视频会议系统域划分 (19)5.5一级中心主会场设计 (19)5.6控制中心指挥大厅建议设计图 (21)5.7二级中心主会场设计 (21)5.8地市分会场设计 (22)5.9方案考虑 (23)5.10系统扩容 (24)5.10.1MCU的扩容 (24)5.10.2终端的扩容 (24)5.11开会模式设计 (24)5.11.1会议召集方式 (24)5.11.2会议创建 (26)5.11.3会议召集 (28)5.11.4会议带宽、协议管理 (28)5.11.5会议控制 (29)5.11.6用户信息查询 (30)6视频会议系统性能设计 (32)6.1速率范围 (32)6.2音频指标 (32)6.3视频指标 (33)6.4时延指标 (35)6.5稳定性指标 (36)6.6可靠性指标 (36)6.7系统安全性 (36)6.8设备配置管理 (36)6.9网络故障检测管理 (37)III6.10网络安全管理 (38)7视频会议系统安全设计 (38)7.1系统安全设计 (38)7.2视频会议系统服务质量（QOS）保证 (39)8视频会议系统可靠性设计 (44)8.1线路可靠性设计 (44)8.2设备可靠性设计 (44)8.3MCU系统本地热备（本地N+M自动热备份） (45)8.4MCU系统异地热备（异地N+M自动热备份） (45)8.5GK可靠性设计 (46)9中兴高清视频会议系统功能介绍 (48)9.1UCS不间断会议服务器系统使您安枕无忧 (48)9.2混协议混速集成方案更适合电信、行业用户使用 (48)9.3双网络双备份方案给您最安心的高清享受 (49)9.4清晰的音视频效果保障各种业务培训 (50)9.5强大的多视频流功能使会议内容更加丰富 (50)9.6灵活的接入方式使组织会议更轻松 (51)9.7丰富的多画面图像台显示使异地会议身临其境 (51)9.8WEB视音频和PC控制台远程监控可全面掌握会场情况 (52)9.9完美的会议控制功能使会议操作更自如 (53)9.10视频会议录制、直播和点播业务方案方便随时回看 (54)9.11实用的横幅与字幕功能使沟通更方便 (55)9.12易升级的特点保护现有投资又能轻松拓展 (56)9.13超强的网络适应能力保证会议正常召开 (56)9.14分权分域管理方案简化维护适应大规模组网 (56)9.15H.460 支持使防火墙穿越方案更完善 (57)9.16终端流媒体组播和会议组播方便使视频会议延伸 (57)9.17移动短信和电子邮件会议通知灵活多变 (58)9.18基于IMS的视频会议解决方案融合各类业务 (59)10方案涉及部分产品介绍 (60)10.1全兼容智能视讯服务器ZXMVC8900 (60)10.1.1系统特性 (61)10.1.2技术指标 (61)10.2智能视讯服务器ZXV10 M800 (63)10.2.1系统特性 (63)10.2.2技术指标 (64)10.3高清视频会议终端ZXV10 T500 (66)10.3.1系统特性 (66)10.3.2技术指标 (67)10.4高清视频会议终端ZXV10 T501 (69)10.4.1功能介绍 (69)10.4.2技术指标 (70)10.5高清视频会议终端ZXV10 T502 (72)10.5.1功能介绍 (73)10.5.2技术指标 (73)10.6超清视频会议终端ZXV10 T600 (76)10.6.1功能介绍 (76)10.6.2技术指标 (77)11会场集成连线图 (80)11.1会场设备摆放建议 (80)11.2会场设备连线图 (81)12设备安装要求及建议 (82)12.1会议室装修工程参考 (82)12.2会议室的类型 (82)12.3会议室大小 (82)12.4会议室环境 (83)12.5会议室音响效果 (83)12.6会议室照明 (84)12.7会议室供电接地系统 (85)12.8会议室布局 (86)12.9会议室布线 (86)V12.10高清视频接口 (87)12.11会议室布置 (89)图表目录图1ITU-T发布的各类视频编码效率比较示意图 (3)图2各类视频格式分辨率示意图 (5)图3组网设计图 (10)图4中兴高清视频会议系统IP组网示意图 (16)图5中兴高清视频会议系统IP组网拓扑结构示意图 (18)图6中心主会场设备分布图 (20)图7指挥大厅建议设计图（参考） (21)图8主会场设备分布图 (22)图9分会场设备分布图 (23)图10MCU邀请方式 (25)图11终端申请方式 (26)图12会议流程图 (27)图13预约会议流程图 (27)图14会议召集流程图 (28)图15会议带宽管理流程图 (29)图16会议控制流程图 (30)图17用户信息查询流程图 (31)图18高精度多模式三维编码技术 (34)图19高精度多模式三维编码技术 (34)图20增强区域编码技术 (35)图21设备配置管理示意图 (37)图22视频会议系统受理和处理故障 (38)图23IP优先权示意图 (40)图24数据包重复控制示意图 (41)图25抖动纠正示意图 (42)图26唇音同步校正示意图 (42)图27设备可靠性示意图 (44)图28MCU备份方式示意图 (45)图29视频会议系统异地备份示意图 (46)图30域拓扑结构图 (47)图31UCS智能化不间断会议服务系统 (48)VII图32混速混协议级联组网解决方案 (49)图33系统的双网络备份策略 (49)图34MCU的N+M备份方案 (50)图35高清视频会议系统多视频流示意图 (51)图36中兴HD高清视频会议系统多画面和图像台显示示意图 (52)图37WEB视音频监控 (52)图38PC控制台监控预览功能 (53)图39地址薄好友列表图示 (54)图40终端的VOD点播图示 (55)图41会议横幅短消息和字幕示意图 (55)图42分权分域管理组网 (56)图43H.460 防火墙穿越 (57)图44终端流媒体组播图示 (57)图45会议组播功能示意 (58)图46移动短信会议通知 (58)图47电子邮件会议通知 (59)图48基于IMS的高清视频会议融合业务组网 (59)图49ZXMVC8900外观图 (60)图50ZXV10 M800外观图 (63)图51ZXV10 T500产品外观图 (66)图52ZXV10 T501外观图 (69)图53ZXV10 T502外观图 (73)图54ZXV10 T600外观图 (76)图55会场设备摆放建议 (80)图56会场终端连线示意 (81)图57会议室的照明 (84)图58会议室供电系统 (85)图59一个比较典型的电视会议室布置图 (90)表1普清、标清、HD高清各类分辨率和应用对比表 (4)表2配置情况表 (18)表3扩容的接口板清单 (24)表4设备可靠性设计 (44)1 前言21世纪是信息产业及技术飞速发展的世纪，可视通信以其信息量大、使用方便、沟通自然的优势，更成为发展的重点。

高清视频会议系统技术方案书摘要：随着信息技术的不断发展，远程视频会议已经成为现代化企业不可或缺的一种通信工具。

而高清视频会议系统技术方案书也是企业购买视频会议系统的必须文档之一，本文将从技术方案书的内容、技术指标、技术框架等多个方面来阐述高清视频会议系统的技术方案书的编写应注意的问题。

关键词：高清视频会议、技术方案书、技术指标、技术框架一、高清视频会议系统技术方案书的内容高清视频会议系统技术方案书是企业在购买高清视频会议系统时需要编写的文档，它包含了高清视频会议系统的技术架构、硬件设备、软件功能、安全性能以及维护管理支持等多个方面。

高清视频会议系统技术方案书在内容上应包括以下部分：1、项目背景和目的项目背景和目的是高清视频会议系统技术方案书的基础，要清晰地介绍为何需要购买高清视频会议系统并实施的具体目的和考虑因素。

2、需求分析在需求分析部分将对企业的具体需求进行分析，并明确高清视频会议系统应满足的需求，例如各种视频格式、系统可用性、画面质量等。

3、技术指标对于高清视频会议系统的硬件设备的主要技术指标进行明确表述，包括画面清晰度、延迟时间、带宽要求、容错设计等。

4、技术框架技术框架将具体阐述高清视频会议系统的软硬件架构，包含在现有本地网络基础上的安装方式，机房布局、音视频设备配置等。

5、安全性能高清视频会议系统技术方案书对于安全性的管理和控制也需要详尽地说明，例如网络安全、媒体流加密等方面的安全性要求。

6、维护管理最后，高清视频会议系统技术方案书也应明示到有关系统维护与管理的工作，包括设备维护、系统的升级以及技术支持服务等。

二、技术指标技术指标是高清视频会议系统技术方案书必备的一个组成部分，从视频传输、音频传输、连接方式等多个方面进行考虑，并要分别定义具体的标准。

主要的技术指标如下：1、视频传输视频传输是高清视频会议系统的核心，要求视频传输清晰流畅，色彩细腻，清晰度高等，具体技术指标如下：a) 分辨率高清视频会议系统的视频分辨率应达到720P或1080P，使用户可以在视频会议中精准展示所负责的项目数据。

高清视频会议系统技术方案高清视频会议系统技术方案一、背景介绍随着科技的不断发展，远程会议成为了企业间交流和协作的重要方式之一。

而高清视频会议系统作为一种重要的远程会议工具，能够提供细腻清晰的图像和高音质的音频，使会议参与者能够更加真实地感受到面对面交流的体验。

因此，设计和搭建一套高效、稳定、高清的视频会议系统对于企业来说至关重要。

二、技术方案概述本文将提出一种高清视频会议系统的技术方案，包括硬件和软件两个方面。

硬件部分主要包括摄像头、显示设备、音频设备和网络设备等；软件部分主要包括音视频编解码、传输协议、视频会议平台等。

三、硬件方案1. 摄像头：选择一款拥有高像素、高帧数和广角视野的摄像头，能够提供细腻清晰的图像，实现人脸识别和降噪功能。

2. 显示设备：选择一款大屏幕高分辨率的液晶显示器，便于展示会议内容和与对方进行实时交流。

3. 音频设备：选择一款噪音过滤、声音清晰的麦克风和扬声器，以提供高音质的语音通话体验。

4. 网络设备：选择一款具备高带宽、低延迟和稳定性的路由器和交换机，以确保音视频数据的实时传输。

四、软件方案1. 音视频编解码：选择一种先进的音视频编解码算法，以提高音视频的传输效率和质量，保证会议过程的流畅和清晰。

2. 传输协议：选择一种高效的传输协议，例如RTP或WebRTC，以确保音视频数据的实时性和稳定性。

3. 视频会议平台：选择一款功能强大、易于使用和兼容性好的视频会议平台，支持多方参与、共享屏幕、白板绘制等功能，提供良好的用户体验和交互性。

五、系统架构基于上述硬件和软件方案，我们可以设计出以下高清视频会议系统的架构：1. 硬件层：摄像头、显示设备、音频设备和网络设备等，负责视频和音频的采集、传输和播放。

2. 软件层：音视频编解码、传输协议和视频会议平台等，负责对音视频数据进行处理和传输，以及提供会议管理和控制功能。

3. 服务层：提供系统运行所需的各种服务，包括用户认证、日志记录、数据库存储等。

高清视频会议系统技术方案目录一、视讯技术发展及应用需求 (2)1.1视频 (2)1.2音频 (2)1.3组网 (2)二、系统技术设计方案 (3)2.1建设目标 (3)2.2系统拓扑结构图 (4)2.3、网点建设方案 (6)2.4、会议管理 (7)2.5网络质量及带宽的要求 (7)2.6设备清单 (8)2.7投资估算 (11)三、高清视频系统会议室布置及装修建议 (11)3.1会议室的布局 (11)3.2会议室照度 (12)3.3会议室的音响效果 (13)3.4会议室的电声设计 (13)3.5会议室供电系统 (14)一、视讯技术发展及应用需求视频会议系统通过传输音频、视频和数据信息，实现了远程的实时沟通。

随着高清、超高清、眼对眼、多声道音频等高临场感技术的发展，高清视频会议在各大行业得到大规模应用，提升了企业沟通效率，节省了运营成本，提高了管理成效。

1.1视频视频协议从H.261、H.263发展到主流的H.264HP协议，图像分辨率从90年代的VCD 级(CIF)发展到超高清（1080P），图像帧率由30帧/秒提高到60帧/秒，使得视频会议的图像质量有了质的飞跃。

1.2音频音频协议从G.711、G.722、G.728发展到宽频语音协议。

宽频语音技术具有高保真、低延时、多声道等特点，给视频会议用户带来了高临场感体验。

1.3组网主流的多媒体通信协议有：H.320、H.323和SIP，能够实现高清、标清、桌面视频、PC或移动视频等混合视频会议，随着通信协议的发展，视频会议的组网也越来越丰富。

以下介绍一下几个主流的组网协议：H.320:H.320系统是适合电路交换网络的专用解决方案，采用E1或ISDN线路，专网专用，确保系统稳定性、可靠性和图像的高质量。

该方案价格高，属于专用系统，适合会场点数少，会议业务量大的企业、政府单位。
