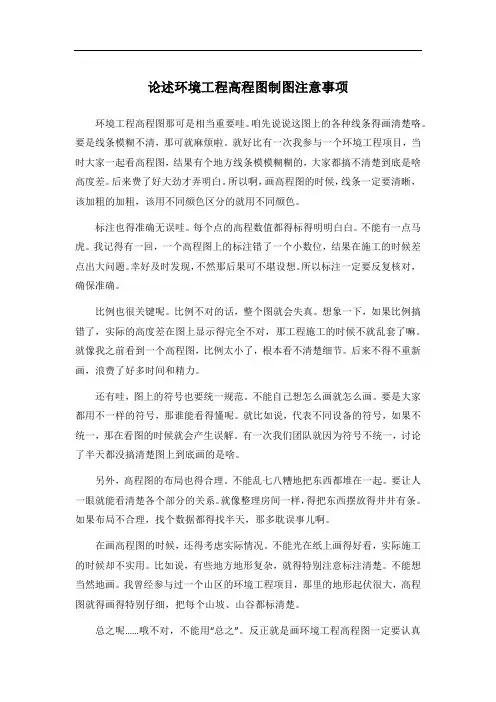

论述环境工程高程图制图注意事项环境工程高程图那可是相当重要哇。
咱先说说这图上的各种线条得画清楚咯。
要是线条模糊不清,那可就麻烦啦。
就好比有一次我参与一个环境工程项目,当时大家一起看高程图,结果有个地方线条模模糊糊的,大家都搞不清楚到底是啥高度差。
后来费了好大劲才弄明白。
所以啊,画高程图的时候,线条一定要清晰,该加粗的加粗,该用不同颜色区分的就用不同颜色。
标注也得准确无误哇。
每个点的高程数值都得标得明明白白。
不能有一点马虎。
我记得有一回,一个高程图上的标注错了一个小数位,结果在施工的时候差点出大问题。
幸好及时发现,不然那后果可不堪设想。
所以标注一定要反复核对,确保准确。
比例也很关键呢。
比例不对的话,整个图就会失真。
想象一下,如果比例搞错了,实际的高度差在图上显示得完全不对,那工程施工的时候不就乱套了嘛。
就像我之前看到一个高程图,比例太小了,根本看不清楚细节。
后来不得不重新画,浪费了好多时间和精力。
还有哇,图上的符号也要统一规范。
不能自己想怎么画就怎么画。
要是大家都用不一样的符号,那谁能看得懂呢。
就比如说,代表不同设备的符号,如果不统一,那在看图的时候就会产生误解。
有一次我们团队就因为符号不统一,讨论了半天都没搞清楚图上到底画的是啥。
另外,高程图的布局也得合理。
不能乱七八糟地把东西都堆在一起。
要让人一眼就能看清楚各个部分的关系。
就像整理房间一样,得把东西摆放得井井有条。
如果布局不合理,找个数据都得找半天,那多耽误事儿啊。
在画高程图的时候,还得考虑实际情况。
不能光在纸上画得好看,实际施工的时候却不实用。
比如说,有些地方地形复杂,就得特别注意标注清楚。
不能想当然地画。
我曾经参与过一个山区的环境工程项目,那里的地形起伏很大,高程图就得画得特别仔细,把每个山坡、山谷都标清楚。
总之呢……哦不对,不能用“总之”。
反正就是画环境工程高程图一定要认真仔细,每一个细节都不能放过。
这样才能保证工程的顺利进行。
情况工程制图底子第一节修建施工图这一节的主要内容是介绍修建施工图(即总平面图、平面图、立面图、剖视图和详图)的根本内容、图示要领及阅读要领。
要求了解修建施工图的图示要领、图示内容,熟悉有关修建制图的国度标准规定,掌握阅读修建施工图的根本要领,培养开端的阅读修建施工图的能力。
1-1 概述制作一幢衡宇要经历设计和施工两大历程。
设计衡宇时,衡宇的内外形状、巨细、结构、结构、装修、设备等内容均需用图体现出来,这些图都是依据投影原理绘制的,统称为衡宇工程图。
凭据有关修建制图的国度标准规定,详细准确地画出用于指导衡宇制作安装的工程图,称为“施工图”。
一、衡宇的分类衡宇是供人们生活、生产、事情、学习和娱乐的场合,按其使用性质分为民用修建和产业修建两大类。
民用修建凭据其使用成果的差别,又可分为居住修建和大众修建,如住宅、宿舍属于居住修建,礼堂、商场、医院、车站等属于大众修建。
种种衡宇用工程图样表达的原理和要领是根本相同的。
本章以民用修建为例介绍衡宇工程图。
二、衡宇的结构组成一幢民用衡宇从结构角度讲,主要由底子、墙(柱)、楼板(地坪)层、屋顶、楼梯、门窗等部分组成。
它们处于衡宇的差别位置,起着差别作用。
底子、墙(柱)、楼板(地坪)层、屋顶起直接或间接地支撑风、雪、人、物和衡宇自重等荷载的作用,外墙、外门窗、屋顶起抵抗自然界侵袭的作用,门窗起采光、通风、离开和围护的作用,楼梯、门起交通联系的作用,内墙起离开房间的作用。
天沟、雨水管、散水、明沟起着排水的作用,勒脚、防潮层起着掩护墙身的作用。
衡宇除了上述根本组成部特别,一般还常有台阶、雨篷、阳台、花池等隶属部分及其他种种构配件和装饰等,这些组成了修建物的土建工程。
图8.1为一栋学生宿舍楼的剖切轴测示意图。
该楼属于民用多层大众修建,其结构形式是钢筋混凝土构件和砖墙组成的殽杂结构,由图可见其根本组成、构配件及其名称和装饰情况。
以上所列土建工程中的许多内容都是修建施工图表达的内容。

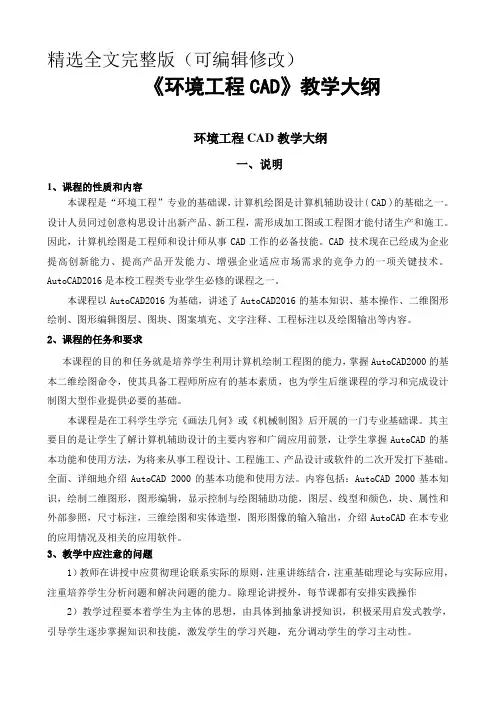

精选全文完整版(可编辑修改)《环境工程CAD》教学大纲环境工程CAD教学大纲一、说明1、课程的性质和内容本课程是“环境工程”专业的基础课,计算机绘图是计算机辅助设计( CAD )的基础之一。
设计人员同过创意构思设计出新产品、新工程,需形成加工图或工程图才能付诸生产和施工。
因此,计算机绘图是工程师和设计师从事CAD工作的必备技能。
CAD 技术现在已经成为企业提高创新能力、提高产品开发能力、增强企业适应市场需求的竞争力的一项关键技术。
AutoCAD2016是本校工程类专业学生必修的课程之一。
本课程以AutoCAD2016为基础,讲述了AutoCAD2016的基本知识、基本操作、二维图形绘制、图形编辑图层、图块、图案填充、文字注释、工程标注以及绘图输出等内容。
2、课程的任务和要求本课程的目的和任务就是培养学生利用计算机绘制工程图的能力,掌握AutoCAD2000的基本二维绘图命令,使其具备工程师所应有的基本素质,也为学生后继课程的学习和完成设计制图大型作业提供必要的基础。
本课程是在工科学生学完《画法几何》或《机械制图》后开展的一门专业基础课。
其主要目的是让学生了解计算机辅助设计的主要内容和广阔应用前景,让学生掌握AutoCAD的基本功能和使用方法,为将来从事工程设计、工程施工、产品设计或软件的二次开发打下基础。
全面、详细地介绍AutoCAD 2000的基本功能和使用方法。
内容包括:AutoCAD 2000基本知识,绘制二维图形,图形编辑,显示控制与绘图辅助功能,图层、线型和颜色,块、属性和外部参照,尺寸标注,三维绘图和实体造型,图形图像的输入输出,介绍AutoCAD在本专业的应用情况及相关的应用软件。
3、教学中应注意的问题1)教师在讲授中应贯彻理论联系实际的原则,注重讲练结合,注重基础理论与实际应用,注重培养学生分析问题和解决问题的能力。
除理论讲授外,每节课都有安排实践操作2)教学过程要本着学生为主体的思想,由具体到抽象讲授知识,积极采用启发式教学,引导学生逐步掌握知识和技能,激发学生的学习兴趣,充分调动学生的学习主动性。
`二、制图1、制图规范工程制图严格遵照规范制图,要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制:工艺安装:工艺设计说明;设备、材料一览表;总平面布置图;预留孔、洞、盖板平面布置图;设备平面布置图;管道平面布置图;细部安装图(各设备);大样图。
电气专业:电气设计说明;主要设备材料表;平面图;详图;系统图;控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
…建筑专业、结构专业、给排水专业、暖通空调专业以设计院的图纸为3、图纸深度工程图纸满足业主提供例图深度及特殊要求,业主若无要求则按我公司常规出图深度出图。
4、图纸版本及修改标记图纸版本图纸修改等改用版本标志,第一次出图版本号为A第二次修改图版本号为B 第三次修改图版本号为C。
)5、图纸幅面图纸图幅常采用A0、A1、A2、A3、A4五种标准,各类图框见附图,以后绘图中一律采用统一图框,特殊需要可采用按长边1/8模数加长尺寸。
一个专业所用的图纸,不宜多于两种幅面(目录及表格所用A4幅面除外)。
图纸比例常用图纸如下,同一张图纸中,不宜出现三种以上的比例。
常用比例1:1,1:2,1:5,1:10,1:20,1:50,1:100,1:200,1:500(可用比例 1:3,1:15,1:25,1:30,1:150,1:250,1:3006、图层的设置采用图层的目的是用于组织、管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出。
图层具有颜色、线形、线宽、状态等属性。
各类实体应放置在不同的图层上,主要图层设置如下(图层名称采用英文标识):A、方案中工艺图图层的设置B、工艺安装图中的图层设置《7、图纸字体及字体高度字体类型除特殊情况要求外,均应采取以下字体文件:图中文字:SHX字体采用simplex(西文单线体)或(西文单线体),大字体采用(仿宋体)、(单线体) 或(汉字单线)。
标注:SHX字体采用simplex(西文单线体)或(西文单线体),不使用大字体。
环境工程专业制图标准
环境工程到目前为止还没有出台专门的制图标准,这是因为环境工程本身就是一门交叉学科,涉及到的方面很多。
比如说,一项污水治理工程主要涉及到土建、管道等,在制图上一般参考建筑制图标准和给水排水制图标准,而一项大气污染控制工程则主要涉及到设备、管道,在制图上参考机械制图标准更为合适。
为了使图纸的表达方法和形式统一,有利于提高制图效率,以满足设计、施工、存档等要求,根据国家最新发布的相关标准《房屋建筑制图统一标准GB/T 50001-2001》、《给水排水制图标准GB/T 50106-2001》、《机械制图用计算机信息交换制图规则GB/T14665-93》等,环境工程专业的制图应符合相关标准。
由于篇幅的限制,这里只能列出其中有限的少部分,建议读者在进行设计的时候手边常备相关的标准。
1 图纸界面
1.图纸幅面
图纸幅面,应符合表1的规定及图1至图3的格式。
表1 幅面及图框尺寸(mm)
A0 A1 A2 A3 A4
b×l 841×1189 594×841 420×594 297×420 210×297
c 10 5
a 25
图1A0-A3横式幅面
幅面代号
尺寸代号
图2 A0-A3立式幅面
图3 A4立式幅面
图纸的短边一般不应加长,长边可加长,但应符合国家标准中相应的规定。
在一套工程图纸中应以一种规格图纸为主,尽量避免大小幅面掺杂使用。
2.标题栏与会签栏
图纸的标题栏、会签栏及装订边的位置,可参考图1至图3。
标题栏应按图4所示绘制,根据工程需要可以修改其尺寸及分区。
标题栏中应表明工程名称,本张图纸的名称与专业类别及设计单位名称、图号,留有设计人、绘图人、审核人的签名栏和日期栏等。
会签栏应按图5的格式绘制。
它是为各工种负责人签字用的表格,不需会签的图纸可不
设会签栏。
图4 标题栏
图5 会签栏
3.明细栏
工程设计施工图和装配图中一般应配置明细栏,其形式及尺寸如图6所示。
栏中的项目可以根据具体情况适当调整。
图6 明细栏
2 图线
1.图线的宽度
分为表2中的几组。
一般A0、A1幅面采用第3组,A2、A3、A4幅面采用第4组。
表2 线宽组(mm)
线宽比线宽组
b 2.0 1.4 1.0 0.7 0.5 0.35
0.5b 1.0 0.7 0.5 0.35 0.25 0.18
表3 图框线、标题栏线的宽度(mm)
2.
应按表4选用。
表4 线型
给水排水工程图纸的图线线型,可具体参考表5。
表5 给水排水制图采用的线型
3 比例
比例是图形与实物相对应的线性尺寸之比。
比例的大小,是指其比值的大小,如1:50大于1:100。
比例的符号为“:”。
比例应以阿拉伯数字表示,如1:1、1:2、1:100等。
比例宜注写在图名的右侧,字的基准线应取平。
比例的字高宜比图名的字高小一号或两号。
绘图所用的比例,应根据图样的用途与被绘对象的复杂程度,从表6中选用。
表6常用比例
给水排水工程图纸的比例,可具体参考表7。
表7 给水排水制图常用比例
建筑给排水轴测图1:150、1:100、1:50 宜与相应图纸一致
详图1:50、1:30、1:20、1:10、1:5、1:2、1:1、2:1
一般情况下,一个图样应选用一种比例。
根据需要,可选用两种。
比如水处理高程图和管道纵断面图,可对纵向与横向采用不同的组合比例。
水处理流程图可不按比例绘制。
4 字体
图纸上书写的文字、数字或符号等,均应字体端正、笔画清楚、排列整齐、间隔均匀。
数字一般应以斜体字输出,其斜度应是从字的底线逆时针向上倾斜75°。
小数点进行输出时,应占一个字位,并位于中间靠下方。
字母应以斜体字输出。
汉字宜采用长仿宋体矢量字。
汉字的书写,必须符合国务院公布的《汉字简化方案》和有关规定。
标点符号应按其含义正确使用,除省略号和破折号为两个字位外,其余均为一个字位。
字体高度与幅面之间的关系应从表8中选用。
表8 字体高度与幅面的关系(mm)
A0 A1 A2 A3 A4
汉字7 5 3.5 3.5 3.5
字母与数字 5 5 3.5 3.5 3.5
文字的字高与字宽的关系应符合表9的规定。
表9 长仿宋体字高宽的关系(mm)
字高20 14 10 7 5 3.5
字宽14 10 7 5 3.5 2.5
字体的最小字(词)距、行距、间隔线或基准线与书写字体之间的最小距离,也应符合相应的标准的有关规定,此处不见详细列出。
5 尺寸标注
尺寸,包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字(见图7)。
图7 尺寸的组成
除标高与总平面图上的尺寸以米为单位外,其余一律以毫米为单位。
为使图面清晰,尺寸数字后面一般不注写单位。
尺寸界线一般应与被注长度垂直。
在图形外面用细实线绘出,其一端应离开轮廓线不小于2mm,另一端宜超出尺寸线2~3mm,见图8。
在图形里面则以轮廓线或中线代替。
图8 尺寸界线
尺寸线应与被注长度平行,且必须以细实线绘出,图样本身的任何图线均不得用作尺寸线。
与尺寸界线相交处应适当延长。
尺寸起止符号包括斜线、实心箭头等。
建筑制图多用斜线形式,机械制图则多用箭头形式,见图9左侧。
斜线是用45°中粗线绘制,长度宜为2~3mm,见图9右侧。
半径、直径、角度与弧长的尺寸起止符号,宜用箭头表示。
图9 尺寸起止符号
