设计院施工图设计流程

施工流程图水电安装施工竣工验收开工准备：E3—、立项二、环评、安评三、委托设计院做平面方案四、规划、消防窗口总平面方案审批五、出蓝图六、建设用地规划许可证七、单体建筑物三个以上设计方案八、设计方案审批九、出施工图十、建设工程规划许可证十一、图纸审查十二、建筑工程消防施工图审核十三、建设工程招标十四、安全监督手续十五、质量监督手续十六、施工许可证十七、开工建设出让国有土地使用权设定登记1）土地登记申请书2）国有建设用地使用权出让合同及政府批复元件3）建设用地规划许可证原件及复印件4）建设用地使用权出让金及契税缴纳证明5）营业执照及组织机构代码证原件及复印件6）法定代表人及委托代理人身份证明原件及复印件7）地籍测量的数据及图件建设用地规划许可证1）建设用地规划许可证申报表2）建设项目的有效计划批准文件3）已经批准的建设项目选址意见书和项目用地规范图4）规划设计条件及附图5）划拨土地证明或土地出让、转让合同6）已批准的总平面图建设工程规划许可证1）建设工程规划许可证申请表2）经办人身份证及复印件3）计划批文4）土地权属证明文件5）施工图三套（含建设项目总施工图、建筑单体施工图、工程定位图及竖向设计、管线综合、绿化及做法施工图）6）方线（测绘）资料7）申报材料相应的电子文档光盘施工图设计审查1）施工图审查设计任务委托书、申请书2）施工图图纸4 套3）建筑工程规划许可证4）工程勘察报告技术审查任务委托书建筑工程消防施工图审核1）建筑工程全套施设计图纸、技术性审查报告2）建筑工程消防设计防火审核申报表3）申请人身份证明（身份证复印件、法人、其它组织的营业执照或组织机构代码证书复印件）4）设计单位资质证明5）总平面定位图建设工程施工项目招标审批1）立项批文2）建设工程施工许可证3）建设工程施工图设计审查备案书工程质量监督手续1）建设工程质量监督登记表2）勘察、设计、施工、监理单位中标通知书3）勘察、设计、施工、监理合同建设工程安全监督1）建筑施工企业安全生产许可证2）建设工程施工合同3）工程中标通知书4）施工现场总平面布置图和临时设施规划方案5）施工组织设计6）工程项目负责人、安全管理人员安全生产考核合格证书7）特种作业人员有效上岗证8）建设单位安全监督人员和监理单位监理人员花名册9）从业人员参加意外伤害保险证明10）建筑工程安全报监书11）市建设工程项目安全生产责任书建筑工程施工许可证1）建筑工程施工许可申请表2）土地使用权证3）建设用地规划许可证、建设工程规划许可证4）建设工程施工合同或中标通知书5）施工图设计审查备案证明6）消防设计审查证明7）工程质量监督手续8）施工安全监督备案资料9）建设工程委托监理合同及备案证明10）墙改基金缴纳证明11）建设单位无拖欠工程款及已缴纳农民工保证金证明竣工验收：消防验收1）建筑工程消防验收申报表2）申请人身份证明（身份证复印件、法人、其它组织的营业执照或组织机构代码证书复印件）3）消防电气安全检查检测报告书4）施工单位、监理单位资质证明5）建筑消防设施、防火材料等合格证明6）产品内部装修检测报告7）审核意见书工程竣工规划验收1）建筑工程规划验收申报表2）与实际相符的建设工程竣工图纸；1:500 竣工测量图（建筑物周围30-50 米范围内）必须采用全市同意的80 坐标系和85 黄海高程系统3）现状照片（四个方向及周围环境）4）消防部门验收意见5）其它指定提供的相关验收材料（包括：建设用地规划许可证及附图、工程规划许可证、施工许可证、建设项目放线、验线、验槽通知单等）6）申报材料相应的电子文档光盘建筑节能专项验收1）山东省节能建筑认定申请表2）工程缴纳新型墙体材料专项基金发票3）节能工程设计文件4）节能设计审查备案书5）建筑维护结构热工性能现场检测报告6）新型墙体材料和建筑节能技术与产品复检报告、产品合格证、山东省新型墙体材料建筑节能技术产品认定书、市新型墙体材料建筑节能技术产品登记证明以及进货原始凭证7）建筑节能施工和监理资料竣工验收备案1）建设工程竣工验收备案表2）建设工程竣工验收报告3）建设工程质量监督报告4）建设单位竣工验收通知单5）施工许可证6）施工图设计审查意见7）施工单位出具的工程质量竣工报告8）监理单位出具的工程质量检查报告9）勘察单位出具的工程质量检查报告10）设计单位出具的工程质量检查报告11）规划部门出具的证明文件或准许使用文件12）法律规定应当由消防部门出具的对大型人员密集场所和其他特殊建设工程验收合格的证明文件13）环保部门出具的证明文件或准许使用文件14）建筑节能部门出具的证明文件或准许使用证明15）燃气安全部门出具的证明文件或准许使用证明16）建筑企业养老保障金管理办公室出具的证明文件17）工程建设标准造价管理部门出具的竣工结算证明文件18）城建档案管理机构出具的《建设工程竣工档案验收证明书》19）工程款支付证明20）无拖欠行为证明21）施工单位签署的工程质量保修书22）住宅工程还应提交《住宅质量保证书》、《住宅使用说明书》23）建设工程质量检测报告和功能性实验资料24）建设单位前来办理备案人员委托书工程施工主要工序质量控制图附表1:独立钢筋砼基础施工工艺流程熟悉设计图纸和技术资料施工准备掌握操作规程和质量标准底板抄平放线术）交底底部标高、中心线、断面、尺寸注意预埋件的位置和尺寸附表3:钢筋绑扎工程质量控制程序熟悉设计图纸和技术资料掌握操作规程和质量标准带颗粒或片状钢筋老锈先除掉书面交底班操作人员参加施工［工作/-J LD—L1f技术交底t成型-1项目部、班组自检钢筋出厂合格证、现场复试报告检查脚手架、脚手板用标识牌标识钢筋检测与否制定与审核钢筋配料表钢筋应平直，无局部曲折I级钢筋末端作180°弯钩按不同型号挂牌不允许加热弯曲公司质监科、监理公司中间检杳控制保护层厚度注意检杳钢筋数量及位置接头不留在同一位置钢筋合格证及复验报告钢筋代换签证单自检记录质量验收记录隐蔽签证记录施工记录、钢筋取样见证记录现场绑质量验收资料清理事故处表检杳记录筋焊接工程质量控制程序钢筋、模板工序交接检查办理隐蔽验收签证手续浇灌混凝土、留人看钢筋执行质量验收规范不合格的要处理（返修）清理现场、文明施工注意混凝土接槎部位根据情况调整配合比 注意管道和电缆穿现浇板部位 隐蔽工稈记录工程技术保证资料 — 混凝土试块试验报告自检记录 —混凝土灌令 —质量验收记录 --------------事故处理检查记录、分析报截面尺寸准确、砼捣固密实养护 1 £ r 质量验收 资料整理 暖热季节定时养护不少于7昼夜 按时覆盖，注意不要早期加荷 暖热季节定时浇水，冬期注意保 现场清理、文明施工 执行质量验收规范，不合格返工攵b 理 现场清理、文明施工 施工记录、坍落度记录、测温记录 附表6:：砌体工程质量控制程序学习图纸和技术资料面尺寸、标高测量放线 学习操作规程和质量标准 材料和外加剂准备、出具合格证对土建工序进行交接检查清水浇砖，防止干砖上墙预埋件、预留孔按图施工墙面平整垂直、砂浆饱满严格执行重量比，搅拌均匀 准备工作 技术交底 水平、垂直、运输工具准备 脚手架、马道准备 按图立架杆 申请砂浆配合比 克服上道工序弊病的补救措施 基底测量放线 公司质监科、项目部中间检查按规定预留、养护砂浆试压块 第一楼层（基础按一个楼层计）事故处理记录 -------------- 附表7：室内一般抹灰工程质量控制程序自检 项目部、班组自检 每一工作班或250m 3砌体至材料合格证试块强度报告单自检记录质量验收记录施工记录 < --------- 执行质量验收规范 7/ H I 7 //、 ---- '■- y —i 1~» 不合格的处理（返工）清理现场、文明施工资料整理质量验收附表8屋面防水工程质量控制程序 学习图纸和技术资料 学习操作规稈和质量标准__r 附表9:电气工程施工流程图 准备工作 r '交底 材料准备、出具合格证 基底清理干净 基底隐蔽验收记录 工 书面交底—施工准，材料控制 -电力变压器、中间检查 申组操作人员参加 技术交底 I ■基层处理 隔离开关、低 -> 1 —施 接地极、接 电缆桥架、 照明箱等防水剂涂刷 一次电缆、母 线安装'二次 继电器、仪表 士立砧亥怂训心屮 y 、刁匕1八;1中7 r —PE^ 負地安装— 质量验收 电缆电线敷设 电缆头制作 材料合格证 中间隐蔽验收记录执行质量验收规敷范配 不合格的处理（返工） 管内穿线、开 清理现场，文明施工。

施工图出图流程一、引言施工图是建筑工程中至关重要的一环，它为施工者提供了明确的建造指引，同时也为工程的质量、进度和成本提供了有效的控制手段。

了解和掌握施工图的出图流程，对于提高设计效率、优化设计方案以及协调各方资源都具有重要的意义。

二、施工图出图流程概述施工图出图流程一般包括以下步骤：设计准备、方案设计、施工图设计、校对审查和出图。

每个步骤都有其特定的工作内容和要求。

1、设计准备：这是出图的最初阶段，主要工作包括收集相关资料，如项目任务书、地质勘察报告、使用功能要求等，并对项目进行初步分析和评估。

2、方案设计：根据前期准备工作，提出包含建筑、结构、水、电、暖等多个专业的初步方案，并对其进行整体规划和布局。

3、施工图设计：在方案设计的基础上，各专业进行详细设计，包括建筑平面图、结构图、管线布置图等。

4、校对审查：在设计完成后，进行内部校对和审查，以确保设计的正确性和合理性。

5、出图：经过校对审查后，进行正式的图纸输出，包括蓝图、电子版等。

三、施工图出图过程中的关键点1、充分的前期准备工作：对项目的理解越深入，设计时就越能把握住重点，从而避免后期出现重大设计变更。

2、良好的沟通和协作：各专业之间的密切配合，能够确保施工图的完整性和一致性。

3、严格的校对审查制度：通过严格的校对和审查，能够确保施工图的准确性和安全性。

4、图纸的标准化和规范化：统一的图纸风格和规范，能够提高图纸的可读性和易用性。

四、结语施工图出图流程虽然复杂，但只要掌握了其中的关键点，就能够做到高效、准确地进行设计。

对于设计师来说，不仅要具备扎实的专业知识和技能，还需要有出色的团队协作能力、严谨的工作态度和高度的责任心。

只有这样，才能输出高质量的施工图，为建筑工程的质量和进度提供有力的保障。

施工图审图流程是指对施工图纸进行审查、评估、修改和批准的过程，以确保施工图纸符合相关法规和标准，具有可行性和经济性，同时保证施工质量和安全。

本文将详细介绍施工图审图流程的各个环节，包括准备工作、初步审查、详细审查和批准等。

施工图审查流程施工图审查是建筑工程设计的一个重要环节，旨在确保工程设计的合理性和规范性，提高工程质量，降低工程风险。

本文将详细介绍施工图审查的流程及其重要性。

提交审查材料：设计单位在完成施工图设计后，需向审查机构提交相关的审查材料，包括施工图纸、设计说明书、计算书等。

初步审查：审查机构收到材料后，将进行初步审查，主要检查提交的材料是否齐全、是否符合相关标准和规范。

详细审查：在初步审查通过后，审查机构将对施工图进行详细审查，包括对图纸的完整性、正确性、经济性等方面进行评估。

专家评审：对于一些重大工程或者技术复杂的项目，审查机构将组织专家评审，对施工图进行深入分析和评估。

修改和完善：根据初步审查、详细审查和专家评审的结果，设计单位需要对施工图进行相应的修改和完善。

再次审查：修改后的施工图需要再次提交审查机构进行审查，以确保满足相关标准和规范。

颁发审查合格证书：经过多次审查和修改后，设计单位将获得审查机构颁发的审查合格证书，表明该施工图已经通过审查。

确保设计质量：施工图审查可以发现设计中存在的问题，避免因设计不合理而导致的工程质量问题。

提高工程安全性：通过详细的审查，可以发现并纠正设计中存在的安全隐患，提高工程的安全性。

保障公众利益：施工图审查可以发现设计中存在的浪费资源、污染环境等问题，从而保障公众利益。

降低工程风险：通过施工图审查，可以发现并纠正设计中存在的风险因素，降低工程风险。

施工图审查是建筑工程设计的重要环节，对于提高工程质量、保障公众利益、降低工程风险具有重要意义。

本文详细介绍了施工图审查的流程及其重要性，希望能对相关人员有所帮助。

随着建筑行业的快速发展，施工图审查机构在确保工程质量和安全方面扮演着越来越重要的角色。

然而，传统的审查流程往往效率低下且难以满足现代工程的需求。

本文以某公司为例，探讨施工图审查机构的审查流程优化策略。

在传统的施工图审查流程中，存在着以下问题：审查周期长：由于传统审查流程涉及多个环节和部门，导致审查周期长，影响工程进度。

标注尺寸和文字说明
在剖面图中标注各部分的尺寸，以便施工时定位和测量；同时添 加必要的文字说明，如材料、做法等。
04
施工图审核
审核施工图的完整性
总结词
确保图纸内容完整，无遗漏
详细描述
检查施工图纸是否包含了所有必需的元素，如平面图、立面图、剖面图、节点详图等，确保没有遗漏任何重要的 设计信息。
审核施工图的规范性
确定建筑结构形式
选择结构体系
根据建筑规模、功能和地质条件 等因素，选择合适的结构体系， 如框架结构、剪力墙结构、钢结
构等。
确定结构布置
根据建筑平面图和立面图，合理布 置结构构件的位置和形式，以满足 建筑造型和使用功能的要求。
分析结构受力
通过计算和分析，确保所选结构体 系能够承受各种可能的荷载和应力 ，以保证建筑的安全性和稳定性。
05
设计交底与施工配合
与施工单位进行设计交底
确定施工图设计意图
确保施工单位充分理解设计意图，明确施工要求和标 准。
解答施工疑问
解答施工单位在施工前对设计图纸的疑问，确保施工 顺利进行。
交底会议记录
整理和记录设计交底会议的内容，形成书面文件，作 为施工依据。
配合施工过程中的设计调整
01
02
03
现场勘查
02
方案深化设计
确定建筑功能布局
1 2 3
确定建筑的使用功能和规模
根据项目要求和规划条件，明确建筑的主要功能 、辅助功能以及各自所需的面积和空间。
划分功能分区
根据功能需求，将建筑划分为不同的区域，如公 共区域、办公区域、居住区域等，并确定各区域 之间的相对位置。
确定流线组织
根据功能需求和人流量，规划合理的流线组织， 包括人员流线和货物流线，以确保各功能区域之 间的顺畅联系。

工程设计工作流程标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]工程设计工作流程工程设计作为项目建设的一个参与方，其项目管理主要服务于项目的整体利益和设计方本身的利益。

其项目管理的目标包括设计的成本目标、设计的进度目标和设计的质量目标，以及项目的投资目标。

设计的工作流程组织包括方案设计、初步设计、施工图设计。

工程设计的主要工作在设计阶段进行，但也涉及设计前的准备阶段、施工阶段、动用前准备阶段和保修期。

一、准备阶段1、工程评估根据业务经理提供的《项目信息技术协同表》搜集整理项目信息，在得到工程项目协同表后，首先仔细阅读协同书里的信息，核对技术参数、布置形式、设备件数、成本价格，做到心里有数。

然后做出进一步的项目设计评估，将项目初步评估反馈给业务经理，通过和经理及客户的协商，对项目评估进行完善。

并将项目评估提交主管经理，由主管经理组织开会对其可行性进行讨论，然后进行修改，提交审核。

2、设计基础资料收集在项目评估通过后，开始依照评估的内容收集资料，对使用到的相关设备及材料的技术资料和采购价格、生产厂商、运输等资料进行收集。

二、工程设计阶段1、初步设计1》已有浴室新/改建项目对此类项目工程，首先看能否查找相关资料，查看其原有设计需要改进或者可以留用的地方以及值得借鉴的地方。

然后确定设计思路，根据资料开会同其他部门人员进行讨论，制定出一个初步方案，并统计使用的主要设备及工程数量，初步计算工程预算。

之后，将初步方案提交经理审核，对不正确的地方进行改进。

并再次与业务经理联系，有必要可以与客户联系，征求其意见，最终完成方案。

2》新建浴室项目根据评估结果进行项目立项，将资料收集整理后，交给设计院，并请设计院设计建筑图，再开会讨论，根据资料和建筑图纸制定初步方案，并统计主要设备及工程数量，初步计算工程投资预算。

然后将初步方案交由经理和业务部门进行审核，对不足之处进行修正，有必要的话也可以征求客户意见。

设计院出具施工图的流
程
HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
设计院出具施工图的流程
设计院图纸审核制度和流程：
1、要有发展改革委员会批准建设文件；获得国土资源部门准予使用的权证；当地规划部门的用地红线（购地形图划红线）；委托地质勘察；持以上手续及工艺图纸委托建筑设计院先做出建筑方案
2、经你同意后报当地规划部门审批，取得规划许可证，批准时画给你建筑红线；据此，建筑设计院进一步作出扩大初步设计提出概算，供你计划资金，订购设备，接着就是设计院的建筑、结构、水、电、设备各专业内部程序步骤协调审批等到出正式的完整的施工图，报审图机构审查通过。

3、交你后，做预算，招标，招募到满意的具备相应资质的合法施工企业，及监理单位，签订总承包合同，及委托监理合同，同时，你应负责场地的平整、施工用水用电、道路畅通，信息畅通等，当总监签认符合开工条件时，到当地住建委办理施工许可证。

工程前期告一段落。

4、开工后，你只须支持监理代表你对现场的进度、质量、安全、投资等的管理，并协调左邻右舍及当地乡、村政府有关的关系、筹集建设资金等事情。

施工图设计实施方案施工图设计是建筑工程中非常重要的一环，它直接关系到工程的质量和进度。

一个合理、精确的施工图设计方案能够有效地指导施工人员进行施工，保证工程的质量和安全。

因此，本文将从施工图设计的概念、流程和实施方案等方面进行详细介绍。

一、施工图设计的概念施工图设计是指在完成施工图纸的基础上，对建筑工程施工过程中所需的具体施工方案进行设计和规划。

它主要包括结构、设备、管道、电气、给排水等各个专业的施工图设计，以及施工工艺、施工方法、材料选用等方面的设计。

施工图设计的目的是为了使施工过程更加合理、高效、安全，保证工程的质量和进度。

二、施工图设计的流程1. 收集资料：施工图设计的第一步是收集建筑设计图纸、勘察资料、设计说明、规范标准等相关资料，对工程的整体情况进行了解。

2. 初步设计：在收集资料的基础上，进行初步的施工图设计，包括结构、设备、管道、电气等专业的初步设计，确定施工工艺和施工方法。

3. 审查修改：初步设计完成后，需要进行审查和修改，确保施工图设计符合国家相关规范和标准，同时满足工程的实际要求。

4. 编制施工图纸：经过审查修改后，对各个专业的施工图纸进行详细的编制，包括平面图、立面图、剖面图、节点图等。

5. 完善设计方案：在编制施工图纸的过程中，还需要对施工工艺、施工方法、材料选用等方面进行进一步的完善，确保施工图设计方案的完整性和可行性。

6. 审图批复：最后，经过设计单位的审图和相关部门的批复后，施工图设计方案才能够正式下达施工。

三、施工图设计的实施方案1. 确定设计单位：在进行施工图设计之前，首先需要确定设计单位，一般由建筑设计院或者相关专业设计院进行设计。

2. 制定设计任务书：设计单位需要根据建筑设计图纸和勘察资料，制定详细的设计任务书，明确施工图设计的要求和目标。

3. 配备设计人员：根据设计任务书的要求，设计单位需要配备具有相关经验和资质的设计人员，包括结构工程师、设备工程师、电气工程师等。

8、标准层验收（分包 设计单位负责，驻地代 表配合）
7、首层验收（分包设 计单位负责，驻地代表 配合）
6、底板验收（分包设 计单位负责，驻地代表 配合）
5、桩基验收（分包设 计单位负责，驻地代表 配合）
9、结构封顶验收（分 包设计单位负责，项目 负责人和驻地代表配合）
10、弱电二次深化施工 （分包设计单位负责， 驻地代表配合）
5、审查确定分包单位的设计 团队（项目负责人）
4、督促分包单位回复1号联系 单（项目负责人）
7、将进度计划报集团和分 公司确认（项目负责人）
8、向分包单位提供设计任务书或 确定技术标准。（项目负责人牵 头，专业总师负责）
9、主要合同条款的对接及合 同的谈判和签订。（项目管理 部负责，总师办配合）
三、方案审查会
八、全套施工图审查
1、按时间节点要 求收全套施工图成 果（项目负责人） 2、成果发各专 业总师审查 （项目负责人、 专业总师） 3、出施工招标 图（项目负责 人、专业总师） 4、成果发集团 及分公司审查 （项目负责人）
7、最终成果交集团规划设 计部并签收、存档（项目分公司负责，项 目负责人配合）
5、整理修改意见，并督 促落实（项目负责人、专 业总师）
8、规划报建及建设工程 规划许可证存档（分公司 负责，项目负责人配合）
9、办理施工许可证，并存档 （分公司负责，项目负责人配 合）
10、项目进度款的支 付（项目管理部）
九、现场服务
1、落实驻地代表（总 工办） 2、施工图纸设计交底 （项目负责人组织，分 包设计单位负责，方案 负责人与驻地代表配合） 3、隐蔽工程及竣工验 收（设计单位负责，项 目负责人和驻地代表配 合） 4、基础验槽（分包设 计单位负责，驻地代表 配合）

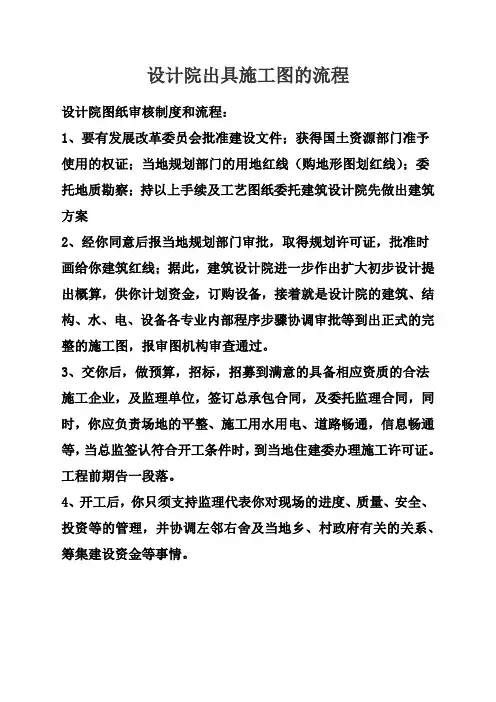

设计院出具施工图的流程
设计院图纸审核制度和流程：
1、要有发展改革委员会批准建设文件；获得国土资源部门准予使用的权证；当地规划部门的用地红线（购地形图划红线）；委托地质勘察；持以上手续及工艺图纸委托建筑设计院先做出建筑方案
2、经你同意后报当地规划部门审批，取得规划许可证，批准时画给你建筑红线；据此，建筑设计院进一步作出扩大初步设计提出概算，供你计划资金，订购设备，接着就是设计院的建筑、结构、水、电、设备各专业内部程序步骤协调审批等到出正式的完整的施工图，报审图机构审查通过。

3、交你后，做预算，招标，招募到满意的具备相应资质的合法施工企业，及监理单位，签订总承包合同，及委托监理合同，同时，你应负责场地的平整、施工用水用电、道路畅通，信息畅通等，当总监签认符合开工条件时，到当地住建委办理施工许可证。

工程前期告一段落。

4、开工后，你只须支持监理代表你对现场的进度、质量、安全、投资等的管理，并协调左邻右舍及当地乡、村政府有关的关系、筹集建设资金等事情。

甲方给设计院的施工图设计任务书全文附件一：同济大学建筑设计院各专业主要设计人员名单设计专业专业技术人员姓名职务、职称注册情况建筑结构给排水电气暖通附件二：设计文件深度明细本项目乙方（包括乙方聘请的专业设计顾问）所提交的设计文件深度应满足建设部颁发的《建筑工程设计文件编制深度规定》（2009年版）及现行山东省市有关规定。

乙方（包括乙方聘请的专业设计顾问）各阶段设计成果应满足下一阶段设计需要，并满足甲方对于技术管理、成本控制、设备材料采购、二次设计、施工招标等需要。

乙方（包括乙方聘请的专业设计顾问）各专业之间应严格执行设计会签制度，保证设计服务成果（包括但不限于设计图纸、说明、计算书、概算、图纸会审、设计修改通知及变更等）的一致性。

各阶段结构专业提供的计算书应完整、全面，包括但不限于以下内容的纸质及电子版文件：输入荷载的手算部分、机算设计参数、机算输入计算模型的构件尺寸和荷载图形文件、机算结果文件，手算时的计算简图、引用的公式、图表出处等除此外，对各专业设计深度还应满足以下要求：初步设计阶段根据设计方案，必要时应进行技术经济比较，确定建筑各个部位的平面布局、立面材质；确定结构形式及主要部位构件尺寸；确定暖通、给排水、强电、弱电、燃气各系统的架构方案、功能配置、终端布置、相互关系。

进行系统经济比较和优化，特别对冷热源方式需要考虑全年能耗变化，输送能耗，送风温差和水温选择进行技术经济比较。

当围护结构与节能法规差异较大时应进行节能判定计算并保证符合法规要求。

弱电专业确定各系统的架构方案、功能配置、终端布置、相互关系和造价概算，达到进行弱电系统招标所需设计深度。

结构专业应提供根据初步设计计算结果程序形成的配筋图，并提供据此统计的钢材及混凝土用量的总体及各部位指标；对重要的技术方案，应按甲方要求进行多个程序及手算的分析比较。

各专业的图纸及说明满足造价概算所需的深度。

甲方需要时应提供具体的材料用量。

提供与甲方成本分解指标对应的成本分析明细。

设计院施工图设计流程设计院施工图设计流程：从规划到出图的完整过程一、背景介绍设计院作为建筑领域的中坚力量，承担着为城市建设提供优质设计服务的使命。

在 design-build 过程中，施工图设计是至关重要的环节，它为项目的实施提供了详尽的指导。

本文将详细介绍设计院施工图设计的流程。

二、施工图设计流程概述设计院的施工图设计流程通常包括以下几个阶段：规划设计方案、绘制施工图、审查施工图、修改完善施工图以及出图。

每个阶段都是必不可少的，确保最终的设计成果符合项目要求。

三、具体步骤1、规划设计方案：在规划设计方案阶段，设计院将根据项目需求进行方案设计，确定建筑物的布局、空间需求、材料选用等。

2、绘制施工图：在绘制施工图阶段，设计院将根据规划设计方案进行深化设计，绘制出详细的施工图纸。

这一阶段需要考虑空间布局、细节处理、标高、比例尺等因素。

3、审查施工图：审查施工图是确保设计符合国家法律法规和建筑设计标准的关键步骤。

在这一阶段，设计院将对施工图纸进行内部审核，查找潜在的问题并进行修正。

4、修改完善施工图：在审查完成后，设计院将对施工图进行修改和完善，以确保图纸的准确性和完整性。

这个阶段可能需要进行多次修订，以确保设计满足项目需求。

5、出图：最后，设计院将确认设计图纸的质量和格式，并编写目录和总结等。

最终的施工图纸将提交给施工单位，作为项目建设的依据。

四、总结本文详细介绍了设计院施工图设计的流程，包括规划设计方案、绘制施工图、审查施工图、修改完善施工图以及出图等阶段。

这个过程需要设计院的专业技术和严谨态度，以确保最终的设计成果符合项目需求，为城市建设提供优质的设计服务。

施工图设计流程施工图设计流程是确保建筑设计得以实现的关键环节。

在这个流程中，设计师们将概念设计转化为具体的实施方案，从而满足建筑的使用要求并确保其安全性。

下面我们将详细介绍施工图设计流程的各个阶段。

一、方案设计阶段在方案设计阶段，设计师们主要进行的是对建筑项目的整体规划和概念设计。

设计院施工图设计流程设计流程图：参与策划，收集设计条件：制定设计任务书、收集地形图等。

规划方案设计：设计方案并进行论证和修改。

报审规划设计方案：提交《规划设计方案》并进行深化论证评审。

政府审批：获得政府规划会审、初设会审和施工图审查意见。

初步设计：进行初设技术方案论证和设计质量控制，并提交初步设计出图报审。

施工图设计：进行施工图设计质量内审，并提交施工图设计出图报审。

绿化景观设计和市政道路管线及竖向设计：进行施工图甲方意见书，并进行施工图设计修改正式出图。

施工阶段：进行施工招标开工，并进行施工图交底、施工服务及设计变更。

主要控制目标：方案阶段：符合项目定位及前期策划概念，总平面规划布局合理，建筑单体设计满足功能要求，建筑外观设计美观大方，装饰标准符合项目定位相应档次。

达到相应设计深度，基本确定内外装饰材料。

建筑、结构、设备设计方案的比较优化，体现经济效益的最大化。

符合政府相关审批部门要求，符合相关法规、规范。

初设阶段：符合方案设计意图。

满足设计规范，优化和深化建筑设计、结构设计、设备设计，满足建筑造型和功能要求，进行各专业设计方案的经济性、合理性比较论证。

达到相应设计深度，明确外立面设计及主要构造做法，明确装饰材料品种、材质、色彩、做法，且符合甲方成本控制及施工要求。

施工图阶段：依据初设文件，对各专业进行深化、细化和优化设计，注重细节设计的经济性、合理性与高品质。

达到相应设计深度，构造详图和节点大样设计合理、完整，且符合方案设计意图，达到方案设计效果，满足甲文成本控制及施工要求。

施工图纸完整、清晰、准确，及时发现错漏问题，并落实修改，补充完善。

市政道路、管线及总平面竖向设计和绿化景观设计与建筑主体设计衔接紧密，符合项目要求。

设计院部门之间工程设计流程一、项目启动阶段。

在这个最开始的时候呢，一般是市场部门或者业务部门先得到一个项目的消息。

他们就像一群敏锐的小侦探，到处寻找潜在的项目机会。

一旦发现了合适的项目，就赶紧和客户谈呀谈。

这个时候他们就特别能聊，把咱们设计院的各种优势，什么技术牛、经验丰富之类的，一股脑儿地告诉客户。

等和客户谈得差不多了，双方达成初步意向，这就像两个人看对眼了似的。

然后呢，市场部门就会把这个项目的大致情况，像客户的需求呀、项目的规模呀，告诉给项目管理部门。

这就像是接力赛的第一棒传给了第二棒。

二、需求分析阶段。

项目管理部门接到这个消息之后呢，就开始找各个专业部门的老大开会。

这个会就像一场热闹的聚会，大家七嘴八舌的。

每个专业部门的老大都要根据自己的经验和专业知识，对这个项目的需求进行初步分析。

比如说建筑专业的老大就会想，这个建筑大概要建成啥样，是高楼大厦还是小巧玲珑的房子；结构专业的老大就在心里琢磨，这房子得用啥结构才能稳稳当当的；给排水专业的老大就在考虑，水咋进去咋出来的问题。

大家讨论得热火朝天，最后形成一个初步的需求分析报告。

这个报告就像一张寻宝图，给后面的设计指明了方向。

三、初步设计阶段。

有了这个寻宝图，各个专业部门就开始动手干活啦。

建筑专业的设计师们就像一群创意无限的艺术家，先把建筑的外形、内部布局这些大致的样子画出来。

他们画的时候可讲究了，得考虑到美观、实用，还得符合一些基本的规范。

结构专业的设计师们呢，就根据建筑专业给的外形和布局，开始搭建这个建筑的骨架。

他们得计算各种力呀，确保这个骨架能撑得住。

给排水专业就开始规划水的管道走向，就像给这个建筑设计一套独特的血管系统一样。

电气专业也不闲着，到处规划电线的走向，就像是给建筑安装神经一样。

在这个过程中，各个专业部门可没少互相交流。

建筑专业改个布局，结构专业就得跟着调整骨架；给排水专业管道走向变了，电气专业可能得重新规划电线避免打架。

大家互相协调，就像一群好朋友互相帮忙一样。

设计院制图规则及工作流程讲解设计院制图是指在建筑设计过程中，根据设计方案制作出具体的施工图纸，以供施工使用。

制图规则和工作流程是设计院制图工作的重要组成部分，下面将详细讲解。

一、制图规则1. 符号规范：建筑设计中存在许多特定的符号和标记，这些符号和标记需要按照规范使用。

通常采用国家标准或行业标准作为制图符号的参考。

2. 图幅规范：图幅规范是指制图纸的尺寸、比例和刻度规范。

常用的图幅规范包括A0·, A1·, A2·, A3·, A4·等常规纸张尺寸。

3. 字体规范：字体规范是指在制图纸上使用的字体、字号和排版方式规范。

通常要求字迹清晰，字体大小要与制图范围相匹配。

4. 尺寸规范：尺寸规范是指制图纸上所标示的尺寸必须准确清晰。

制图时应保证所有的尺寸准确无误，并避免重复。

5. 比例规范：比例规范是指制图纸所标示的图形和尺寸与实际尺寸的比例。

通常采用1:100或者1:50等比例。

6. 标注规范：标注规范是指必须标明设计的相关信息，如地面高程、建筑材料、施工方式等。

并且，标注应该简洁明了，易于理解。

二、工作流程1.方案设计：在项目初期，需要进行方案设计，明确项目需求，并制定相应方案。

在这个过程中，需要根据具体的问题和功能，制作出相应的设计图、方案图、构造图等。

这个阶段，主要职责是设计团队，包括建筑师、结构工程师等。

2.设计确定：方案设计后，需要进行设计确定，明确设计方案，制定最终的设计方案。

这个阶段主要职责同样是设计团队。

3.施工图设计：设计确定后，需要进行施工图设计。

建筑结构和设备的细节应该在这个阶段进行最终的设计和规划。

这个阶段的主要职责是项目经理和绘图人员。

4.审核：在绘制完施工图后，需要进行审核。

审核需要根据设计规范和项目要求，对施工图进行细致的检查和核对。

审核人员应具备较高的设计水平，有熟练的审图技能。

5.批准：施工图审核通过后，需要进行批准。

设计院设计流程设计院的设计流程是指将一个项目从需求分析到方案设计、施工图设计再到最终成果的整个工作过程。

设计流程主要包括以下几个阶段：需求分析、方案设计、初步设计、施工图设计和成果交付。

首先是需求分析阶段。

在这个阶段，设计院与客户进行沟通，了解客户的需求和目标，并进行项目背景调研。

同时，还需对项目进行可行性分析，确定项目的目标和限制条件，明确项目的需求和目标。

在需求分析阶段，还会进行市场调研，了解市场环境和竞争对手，为方案设计提供参考。

第二个阶段是方案设计。

在这个阶段，设计院根据需求分析的结果，进行方案设计。

方案设计是一个创造性的过程，设计师将各种创意和技术手段进行组合和运用，形成多种方案供客户选择。

方案设计包括整体规划、功能布局、建筑风格、材料选择等等。

设计院还会考虑项目的可行性、经济性和环境保护等方面的因素，制定符合客户需求的最佳方案。

第三个阶段是初步设计。

在方案设计确定之后，设计院会对方案进行详细的设计，形成初步设计方案。

初步设计包括建筑的平面布局、空间布置、立面设计、结构设计等。

在初步设计阶段，设计院会与包括结构工程师、土木工程师、机电工程师等多个专业进行协同设计，确保设计的合理性和可行性。

第四个阶段是施工图设计。

在初步设计完成后，设计院会进行详细的施工图设计。

施工图设计包括了详细的建筑平面图、剖面图、立面图等等，以及材料和构造细节的说明。

在施工图设计中，设计师需要考虑施工的可行性和安全性等因素，确保项目按照设计的要求进行施工。

最后一个阶段是成果交付。

在施工图设计完成后，设计院将设计成果交付给客户。

设计院需要对设计成果进行交付说明和技术支持，确保项目能够按照设计的要求进行施工和完成。

在成果交付的过程中，设计院还会进行跟踪和监督，确保项目的质量和进展符合预期。

总的来说，设计院的设计流程可以归纳为需求分析、方案设计、初步设计、施工图设计和成果交付等几个阶段。

每个阶段都有其特定的任务和目标，设计师需要进行创新和技术运用，确保项目能够按照设计要求完成。

施工图绘制步骤施工图绘制是工程设计的重要环节，也是施工过程的关键依据。

一套完整的施工图包括各种图纸和文件，涵盖了建筑、结构、电气、给排水、暖通等各个专业。

每个专业的施工图绘制都有其特定的步骤和规范，下面将简要介绍几个主要专业的施工图绘制步骤。

建筑专业施工图是整个施工图的基础，主要包括建筑平面图、立面图、剖面图、节点大样图等。

绘制建筑专业施工图的步骤如下：（1）收集原始资料，包括地形、气候、地质等条件，以及业主的需求和预算。

（2）进行方案设计，确定建筑的功能、布局、风格等。

（3）进行初步设计，确定建筑的结构形式、材料选用、构造做法等。

（4）进行施工图设计，详细绘制建筑平面图、立面图、剖面图、节点大样图等，并标注材料、尺寸、做法等详细信息。

结构专业施工图是确定建筑结构形式和构造做法的重要依据，主要包括结构平面图、梁柱节点详图、基础图等。

绘制结构专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定结构形式和材料选用。

（2）进行结构分析和计算，确保结构的安全性和稳定性。

（3）绘制结构平面图、梁柱节点详图、基础图等，标注尺寸、钢筋、混凝土等级等详细信息。

电气专业施工图是确定电气系统和设备布局的重要依据，主要包括电气系统图、平面图、设备布置图等。

绘制电气专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定电气设备和系统的位置和布局。

（2）进行电气系统设计和计算，确保电气系统的安全性和稳定性。

（3）绘制电气系统图、平面图、设备布置图等，标注电缆型号、规格、长度等详细信息。

给排水专业施工图是确定给排水系统和设备布局的重要依据，主要包括给水系统图、排水系统图、平面图等。

绘制给排水专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定给排水设备和系统的位置和布局。

（2）进行给排水系统设计和计算，确保系统的安全性和稳定性。

（3）绘制给水系统图、排水系统图、平面图等，标注管道型号、规格、长度等详细信息。

暖通专业施工图是确定暖通设备和系统布局的重要依据，主要包括暖通系统图、平面图等。

设计工作基本流程
一、设计准备阶段：
1、建筑专业调整平面方案先交本专业总工审定方案再由其他专
业，其他专业制图人确定各自专业设计方案并填写方案审定单由各专业总工审定方案。

（注：方案审定单中应详细标明设计阶段参考的资料）。

2、各专业反提条件，由建筑专业完善方案交付项目负责人。

3、项目经理根据项目具体情况编制设计任务委托书。

4、项目经理将设计任务委托书提交各专业总工审定，补充相关内
容（结构专业需注明钢筋级别）
5、项目经理将整理完整的设计任务委托书及确认的方案图交由
甲方签字确认。

二、施工图设计阶段：
1、施工图设计过程中某一专业如遇到牵扯其他专业的变动需填
写方案审定单并报本专业总工审定，同时通知项目经理。

如改动较大需告知甲方，寻求最佳的解决方案。

2、施工图设计过程中各专业总工应在专业角度全程监督制图人
员，保证出图质量。

3、各专业应做到最大化的为甲方考虑节约造价，必要时提供多种
方案供甲方选择。

三、审图出图阶段
1、各专业应做好施工图审定、审核以及校对工作，按要求填写校
审记录单，制图人员除按要求改图外要逐条答复校审记录单中的各项问题。

2、审图工作结束后，由制图人制作出图文件（PDF格式），整理
本专业的计算书。
