避雷线

避雷线、避雷针与避雷器有什么作用避雷线、避雷针与避雷器的作用一、避雷线和避雷针的作用用于防止直击雷，使在它们保护范围内的电气设备（架空输电线路及变电站设备）遭直击雷绕击的几率减小。

二、避雷器的作用通过并联放电间隙或非线性电阻的作用，对入侵流动波进行削幅，降低被保护设备所受过电压幅值。

避雷器既可用来防护大气过电压，也可用来防护操作过电压。

附1，避雷线和避雷针的作用是什么避雷线和避雷针的作用是从被保护物体上方引导雷电通过，并安全泄人大地，防止雷电直击，减小在其保护范围内的电器设备（架空输电线路及通电设备）和建筑物受到直击雷的概率。

补充：避雷线避雷线是铁质的，避雷针是铜质（也可以是银质的），避雷针顶端向天，避雷网埋地，避雷线连接避雷针，雷雨季节，雷电从天空从避雷针进入避雷线直至埋地的避雷网，是除去雷击保护建筑物或仪器的设施.大都用于建筑，变压器电线竿，机房，发射架等.避雷线分圆截面和扁截面两大类型。

接复层金属包基体金属的不同分为：铅包钢、铅包铜、铜包钢、铅包钢避雷线。

避雷针用于高层建筑、烟囱或油罐上.下引可用避雷线连接.避雷针由针体及安装类别结构件构成.针类采纳不锈钢；针体须用铜包钢圆棒或钢管为基材.避雷针又名防雷针，是用来保护建筑物等避开雷击的装置.在高大建筑物顶端安装一根金属棒，用金属线与埋在地下的一块金属板连接起来，利用金属棒的尖端放电，使云层所带的电和地上的电渐渐中和，从而不会引发事故.避雷针规格必需符合GB标准，每一个级别的防雷需要的避雷针规格都不一样。

附2，避雷针的作用装置避雷针是避开雷击的有效方法.在房屋最高处竖一金属棒，棒下端连一条充足粗的铜线，铜线下端连一块金属板埋入地下深处潮湿处.金属棒的上端须是一个尖头或分叉为几个尖头.有了这样的装置，当空中有带电的云时.避雷针的尖端因静电感应就集中了异种电荷，发生尖端放电，与云内的电相中和，避开发生激烈的雷电、这就是避雷针能避雷的一方面.但这种作用颇慢，假如云中积电很快，或一块带有大量电荷的云蓦地飞来，有时来不及按上述方式中和，于是有猛烈的放电，加雷电仍会发生。

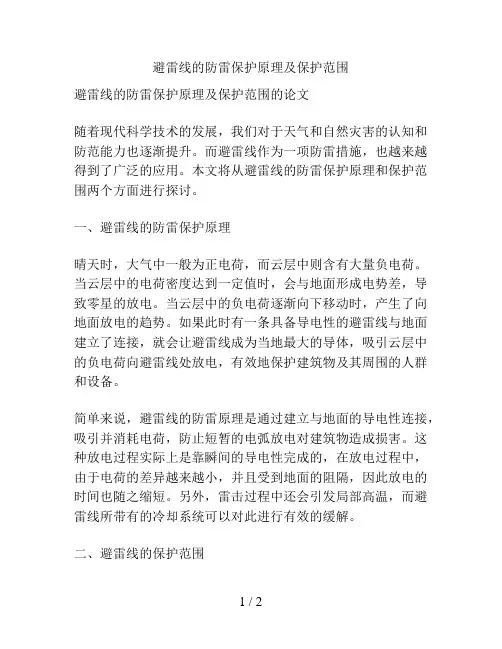

避雷线的防雷保护原理及保护范围避雷线的防雷保护原理及保护范围的论文随着现代科学技术的发展，我们对于天气和自然灾害的认知和防范能力也逐渐提升。

而避雷线作为一项防雷措施，也越来越得到了广泛的应用。

本文将从避雷线的防雷保护原理和保护范围两个方面进行探讨。

一、避雷线的防雷保护原理晴天时，大气中一般为正电荷，而云层中则含有大量负电荷。

当云层中的电荷密度达到一定值时，会与地面形成电势差，导致零星的放电。

当云层中的负电荷逐渐向下移动时，产生了向地面放电的趋势。

如果此时有一条具备导电性的避雷线与地面建立了连接，就会让避雷线成为当地最大的导体，吸引云层中的负电荷向避雷线处放电，有效地保护建筑物及其周围的人群和设备。

简单来说，避雷线的防雷原理是通过建立与地面的导电性连接，吸引并消耗电荷，防止短暂的电弧放电对建筑物造成损害。

这种放电过程实际上是靠瞬间的导电性完成的，在放电过程中，由于电荷的差异越来越小，并且受到地面的阻隔，因此放电的时间也随之缩短。

另外，雷击过程中还会引发局部高温，而避雷线所带有的冷却系统可以对此进行有效的缓解。

二、避雷线的保护范围在考虑避雷线的保护范围时，需要考虑避雷线的高度，周围建筑物的高度和密度等因素。

一般来说，避雷线的高度比周围建筑物的高度要高，以便更好地引导电荷。

颇具实验意义的是，一旦建筑物的高度高于避雷线的高度，此时避雷线的作用就会大大降低。

因此，在建造建筑物时，需要遵守避雷线操作规范，并注意避雷线与建筑物之间的间距。

除了前述原理和保护范围之外，我们还需要关注一些细节问题。

例如，避雷线所用材料的选择和施工过程中的细节，必须严格执行相关规定和标准。

在使用过程中，还需要定期检查避雷线的状况，确保其正常运行。

此外，我们还需要注意防雷措施的综合使用，例如利用避雷针、接地装置等设施进行综合防雷。

总之，避雷线是一项非常重要的防雷措施，建议建筑单位在别墅等高档建筑的工程施工中，注重防雷，制定科学合理的避雷设计方案，为避免雷电灾害带来的安全隐患，做好全面、细致的工作。

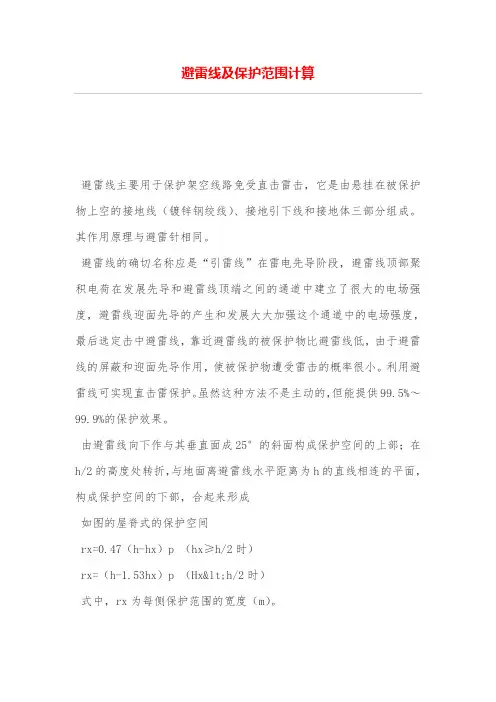

避雷线及保护范围计算
避雷线主要用于保护架空线路免受直击雷击，它是由悬挂在被保护物上空的接地线（镀锌钢绞线）、接地引下线和接地体三部分组成。

其作用原理与避雷针相同。

避雷线的确切名称应是“引雷线”在雷电先导阶段，避雷线顶部聚积电荷在发展先导和避雷线顶端之间的通道中建立了很大的电场强度，避雷线迎面先导的产生和发展大大加强这个通道中的电场强度，最后选定击中避雷线，靠近避雷线的被保护物比避雷线低，由于避雷线的屏蔽和迎面先导作用，使被保护物遭受雷击的概率很小。

利用避雷线可实现直击雷保护。

虽然这种方法不是主动的，但能提供99.5%～99.9%的保护效果。

由避雷线向下作与其垂直面成25°的斜面构成保护空间的上部；在h/2的高度处转折，与地面离避雷线水平距离为h的直线相连的平面，构成保护空间的下部，合起来形成
如图的屋脊式的保护空间
rx=0.47（h-hx）p （hx≥h/2时）
rx=（h-1.53hx）p （Hx<h/2时）
式中，rx为每侧保护范围的宽度（m）。

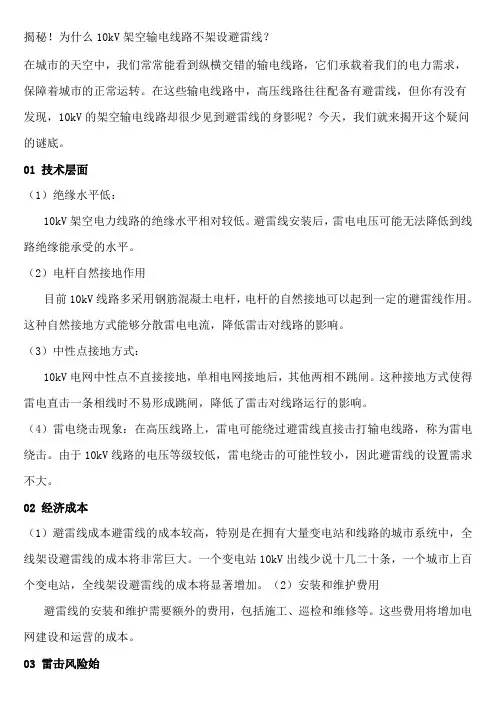

揭秘！为什么10kV架空输电线路不架设避雷线？在城市的天空中，我们常常能看到纵横交错的输电线路，它们承载着我们的电力需求，保障着城市的正常运转。

在这些输电线路中，高压线路往往配备有避雷线，但你有没有发现，10kV的架空输电线路却很少见到避雷线的身影呢？今天，我们就来揭开这个疑问的谜底。

01 技术层面（1）绝缘水平低：10kV架空电力线路的绝缘水平相对较低。

避雷线安装后，雷电电压可能无法降低到线路绝缘能承受的水平。

（2）电杆自然接地作用目前10kV线路多采用钢筋混凝土电杆，电杆的自然接地可以起到一定的避雷线作用。

这种自然接地方式能够分散雷电电流，降低雷击对线路的影响。

（3）中性点接地方式：10kV电网中性点不直接接地，单相电网接地后，其他两相不跳闸。

这种接地方式使得雷电直击一条相线时不易形成跳闸，降低了雷击对线路运行的影响。

（4）雷电绕击现象：在高压线路上，雷电可能绕过避雷线直接击打输电线路，称为雷电绕击。

由于10kV线路的电压等级较低，雷电绕击的可能性较小，因此避雷线的设置需求不大。

02 经济成本（1）避雷线成本避雷线的成本较高，特别是在拥有大量变电站和线路的城市系统中，全线架设避雷线的成本将非常巨大。

一个变电站10kV出线少说十几二十条，一个城市上百个变电站，全线架设避雷线的成本将显著增加。

（2）安装和维护费用避雷线的安装和维护需要额外的费用，包括施工、巡检和维修等。

这些费用将增加电网建设和运营的成本。

03 雷击风险始（1）雷击可能性小：10kV线路供电的重要性较低，杆位不高，且往往被城市建筑和野生树木遮挡，使得雷击的可能性较小。

（2）线路耐受能力强：10kV线路对雷电造成的瞬态影响耐受能力较强，大多数情况下雷电不直击就不会出现大的影响。

此外，非雷电直击所带来的影响可以通过自动重合闸、杆塔接地等措施降低、较少影响，并不会对供电造成较大的影响。

04 其他防雷措施虽然10kV架空输电线路不架设避雷线，但电力部门仍然会采取一系列其他有效的防雷措施来保障线路的安全稳定运行。

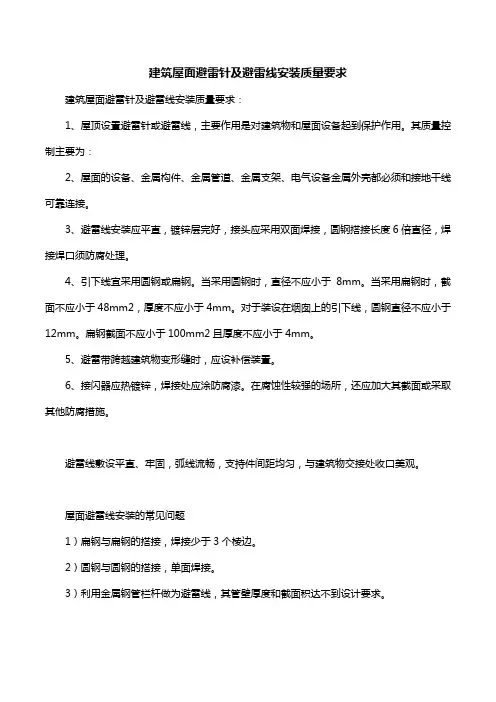

建筑屋面避雷针及避雷线安装质量要求建筑屋面避雷针及避雷线安装质量要求：1、屋顶设置避雷针或避雷线，主要作用是对建筑物和屋面设备起到保护作用。

其质量控制主要为：2、屋面的设备、金属构件、金属管道、金属支架、电气设备金属外壳都必须和接地干线可靠连接。

3、避雷线安装应平直，镀锌层完好，接头应采用双面焊接，圆钢搭接长度6倍直径，焊接焊口须防腐处理。

4、引下线宜采用圆钢或扁钢。

当采用圆钢时，直径不应小于8mm。

当采用扁钢时，截面不应小于48mm2，厚度不应小于4mm。

对于装设在烟囱上的引下线，圆钢直径不应小于12mm。

扁钢截面不应小于100mm2且厚度不应小于4mm。

5、避雷带跨越建筑物变形缝时，应设补偿装置。

6、接闪器应热镀锌，焊接处应涂防腐漆。

在腐蚀性较强的场所，还应加大其截面或采取其他防腐措施。

避雷线敷设平直、牢固，弧线流畅，支持件间距均匀，与建筑物交接处收口美观。

屋面避雷线安装的常见问题1）扁钢与扁钢的搭接，焊接少于3个棱边。

2）圆钢与圆钢的搭接，单面焊接。

3）利用金属钢管栏杆做为避雷线，其管壁厚度和截面积达不到设计要求。

避雷带为扁钢时，搭接处底部不宜焊接，常见只焊两个边，不符合规范要求。

最好是四边均焊接，以免空气进入产生锈蚀。

避雷引下线搭接部位单面焊接，底部未焊。

原因为平行搭接造成底部不宜焊接。

搭接部位宜上下搭接便利用屋面金属栏杆做避雷带时，应符合设计规范JGJ16-200811.6.6条要求：层顶上的永久性金属物宜作为接闪器，但其所有部件之间均应连成电气通路，并应符合下列规定：钢管、钢罐的壁厚不应小于2.5mm，当钢管、钢罐一旦被雷击穿，其介质对周围环境造成危险时，其壁厚不得小于4mm。

不锈钢管金属栏杆一般管壁较薄，截面积达不到避雷带设计的要求，尤其是在连接处，更是薄弱环节，应在其连接处做加强处理，确保在遭到雷击时安全泻流。

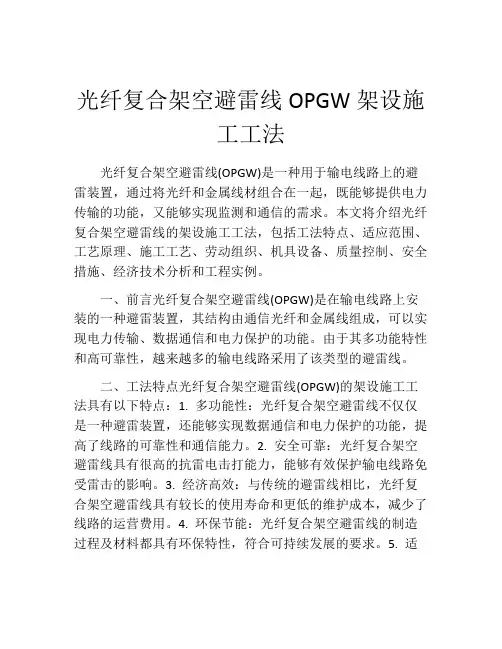

光纤复合架空避雷线OPGW架设施工工法光纤复合架空避雷线(OPGW)是一种用于输电线路上的避雷装置，通过将光纤和金属线材组合在一起，既能够提供电力传输的功能，又能够实现监测和通信的需求。

本文将介绍光纤复合架空避雷线的架设施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

一、前言光纤复合架空避雷线(OPGW)是在输电线路上安装的一种避雷装置，其结构由通信光纤和金属线组成，可以实现电力传输、数据通信和电力保护的功能。

由于其多功能特性和高可靠性，越来越多的输电线路采用了该类型的避雷线。

二、工法特点光纤复合架空避雷线(OPGW)的架设施工工法具有以下特点：1. 多功能性：光纤复合架空避雷线不仅仅是一种避雷装置，还能够实现数据通信和电力保护的功能，提高了线路的可靠性和通信能力。

2. 安全可靠：光纤复合架空避雷线具有很高的抗雷电击打能力，能够有效保护输电线路免受雷击的影响。

3. 经济高效：与传统的避雷线相比，光纤复合架空避雷线具有较长的使用寿命和更低的维护成本，减少了线路的运营费用。

4. 环保节能：光纤复合架空避雷线的制造过程及材料都具有环保特性，符合可持续发展的要求。

5. 适应性广泛：光纤复合架空避雷线适用于各种电压等级的输电线路，可根据不同的要求选择不同的型号和规格。

三、适应范围光纤复合架空避雷线(OPGW)适用于各种电力输电线路，包括超高压、高压和中压输电线路。

在架设时，需要根据不同输电线路的电压等级、跨距、接地方式等因素进行选择和设计。

四、工艺原理光纤复合架空避雷线(OPGW)的施工工法与实际工程之间存在密切联系，工艺原理主要包括施工工法的理论依据和实际应用。

在具体施工中，需采取以下技术措施：1. 线路设计：根据输电线路的要求，确定光纤复合架空避雷线的型号和规格，进行合理的布置和设计。

2. 材料准备：准备光纤复合架空避雷线所需的材料，包括光纤、金属线、绝缘层等。

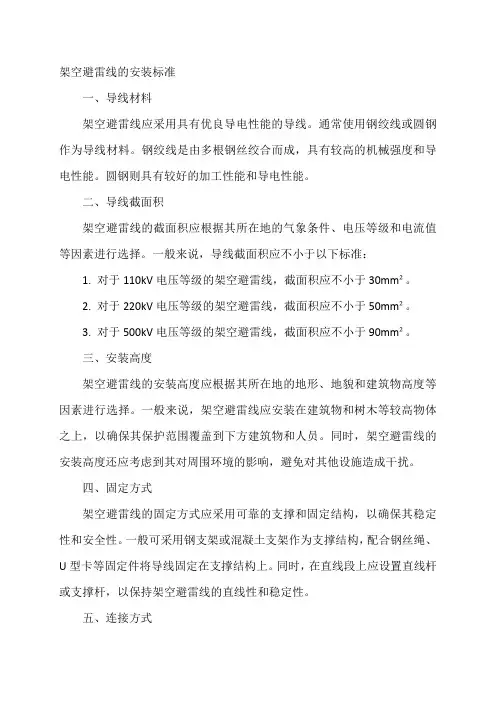

架空避雷线的安装标准一、导线材料架空避雷线应采用具有优良导电性能的导线。

通常使用钢绞线或圆钢作为导线材料。

钢绞线是由多根钢丝绞合而成，具有较高的机械强度和导电性能。

圆钢则具有较好的加工性能和导电性能。

二、导线截面积架空避雷线的截面积应根据其所在地的气象条件、电压等级和电流值等因素进行选择。

一般来说，导线截面积应不小于以下标准：1. 对于110kV电压等级的架空避雷线，截面积应不小于30mm²。

2. 对于220kV电压等级的架空避雷线，截面积应不小于50mm²。

3. 对于500kV电压等级的架空避雷线，截面积应不小于90mm²。

三、安装高度架空避雷线的安装高度应根据其所在地的地形、地貌和建筑物高度等因素进行选择。

一般来说，架空避雷线应安装在建筑物和树木等较高物体之上，以确保其保护范围覆盖到下方建筑物和人员。

同时，架空避雷线的安装高度还应考虑到其对周围环境的影响，避免对其他设施造成干扰。

四、固定方式架空避雷线的固定方式应采用可靠的支撑和固定结构，以确保其稳定性和安全性。

一般可采用钢支架或混凝土支架作为支撑结构，配合钢丝绳、U型卡等固定件将导线固定在支撑结构上。

同时，在直线段上应设置直线杆或支撑杆，以保持架空避雷线的直线性和稳定性。

五、连接方式架空避雷线的连接方式应采用可靠的连接方式，以确保其导电性能和机械强度。

一般可采用压接或焊接方式进行连接。

压接时应注意选择合适的压接管和压接压力，保证压接牢固且导电性能良好；焊接时应注意选择合适的焊材和焊接工艺，保证焊接质量和机械强度符合要求。

同时，在连接处应进行防腐处理，以延长架空避雷线的使用寿命。

六、防腐措施架空避雷线的防腐措施是保证其使用寿命的重要环节。

一般可在导线上涂覆防锈漆或镀锌层等防腐材料，以防止导线生锈腐蚀。

同时，在安装过程中应注意避免导线受到机械损伤或化学腐蚀等因素的影响，以保证其正常运行和使用寿命。

七、检查与维护架空避雷线应定期进行检查和维护，以确保其正常运行和使用安全。

避雷线的作用原理与避雷针相同
避雷线是一种用于防止雷击的装置，其作用原理与避雷针相同。

避雷线通常由金属材料制成，安装在建筑物或其他高耸物体的顶部，并通过接地系统将电荷引导到地面，从而减少雷击对建筑物和设备
的损害。

下面我们将详细介绍避雷线的作用原理以及与避雷针的相
似之处。

首先，避雷线的作用原理是利用其导电性质，将雷电的电荷引
导到地面。

当雷电产生时，避雷线会吸引电荷并迅速将其传导到地面，从而减少雷电对建筑物和设备的影响。

这一原理与避雷针类似，避雷针通过尖端的尖锐物体吸引雷电，并将其引导到地面，起到保
护建筑物和设备的作用。

其次，避雷线与避雷针相似之处在于它们都是用来防止雷击的
装置。

无论是避雷线还是避雷针，它们的作用都是减少雷电对建筑
物和设备的损害，保护人们的生命财产安全。

因此，避雷线的作用
原理与避雷针相同，都是为了防止雷击而设计的。

此外，避雷线和避雷针都需要与接地系统配合使用，才能发挥
最大的作用。

接地系统能够有效将雷电引导到地下，避免雷击对建
筑物和设备造成损害。

因此，无论是避雷线还是避雷针，都需要与接地系统配合使用，才能有效地防止雷击。

总的来说，避雷线的作用原理与避雷针相同，都是利用导电性质将雷电引导到地面，从而减少雷击对建筑物和设备的损害。

它们都是用来防止雷击的装置，并需要与接地系统配合使用，才能发挥最大的作用。

因此，在建筑物和设备的设计中，我们应该充分考虑避雷线和避雷针的设置，以保障人们的生命财产安全。

架空避雷线安装施工方案1. 引言架空避雷线是一种能够保护建筑物及其周围环境安全免受雷击的重要设施。

本文档旨在指导施工人员正确安装架空避雷线的步骤和要点，确保施工质量和安全。

2. 材料准备在进行架空避雷线安装施工前，需要准备以下材料：•避雷钢绳：选择合适规格和质量的避雷钢绳，以满足设计要求。

•避雷装置：包括避雷锤、避雷线支架等。

•支架杆：用于固定避雷线的支架杆。

•接地装置：确保避雷线能够有效接地。

•安全设备：包括安全帽、安全绳等。

3. 施工步骤步骤1：确定安装位置根据设计要求和现场情况，确定避雷线的安装位置。

通常，避雷线应沿着建筑物周围或高处走廊的顶部安装。

步骤2：安装支架杆在已确定的安装位置上，使用合适的工具将支架杆安装于建筑物或支撑结构上。

确保支架杆的固定牢固和垂直。

步骤3：安装避雷线将避雷线经过适当的避雷装置，通过安装好的支架杆进行固定。

对于避雷装置，应按照相应的操作说明进行正确安装。

步骤4：接地处理确保避雷线与接地装置的连接牢固可靠。

接地装置可以通过连接到建筑物的导体或直接埋入地下。

步骤5：测试和检查使用合适的测试仪器对安装完成后的避雷线进行测试，确保所有连接的正常工作。

对施工过程中的细节进行检查，确保安装质量符合要求。

步骤6：完工清理清理施工现场，移除各种杂物和垃圾。

确保工作区域整洁，并返还周围环境原状。

4. 安全注意事项在进行架空避雷线安装施工时，应特别注意以下安全事项：•使用合适的个人防护装备，包括安全帽、安全绳等。

•在潮湿或雨天施工时，避免操作带有电流的设备。

•高空作业时应使用合适的安全防护设备，如安全带等。

•遵循相关安全操作规范，预防坠落和触电等危险。

5. 结论正确安装架空避雷线对保护建筑物和周围环境的安全至关重要。

本文档指导施工人员在安装过程中，依照正确步骤和安全要求进行操作，确保施工质量和安全。

在施工前，务必准备好所需材料，并提前做好安全准备工作。

怎样使用避雷线?避雷线的保护范围是怎样确定的?(一)
避雷线一般用直径为25--50mm的镀锌钢绞线与架空线路同杆塔架设，架设方法及垂度要求与架空线路相同，并且在首尾及中间各部位与接地装置相连，接地电阻不大于10欧，最大不得超过30欧。

与接地装置的相连可利用混凝杆的主筋或用镀锌圆钢或扁钢沿杆而下，也可用塔身金属件本身引下，与接地装置可靠连接。

杆塔上部的引下线应与相线保持允许的安全距离，用塔身引下时，塔身螺栓连接的连接部位必须焊接跨接线，跨接线的截面应不小于引下线的截面。

避雷线不但能保护被保护线路，也能保护被保护线路周围一定范围内的设施，避雷线的保护范围是按一定规则经过计算确定的。

（1）单根避雷线的保护范围，当避雷线的高度h大于或等于2hr时，无保护范围;当避雷线的高度h小于2hr时，应按下列方法确定。

确定架空避雷线的高度时应计及弧垂的影响。

在无法确定弧垂的情况下，当等高支柱间的距离小于120m时架空避雷线中点的弧垂宜采用2m，距离为120-150m时宜采用3m。

见图
1)距地面hr处作一平行于地面的平行线;
2)以避雷线为圆心、hr为半径，作弧线交于平行线的A,B两点
3)以A,B为圆心，hr为半径作弧线，该两弧线相交或相切。
