可编程控制器试题及答案doc一、单项选择题(每题2分,共20分)1. PLC的中文意思是()。
A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑设备D. 可编程控制设备答案:B2. PLC的工作原理基于()。
A. 顺序控制B. 循环控制C. 并行控制D. 串行控制答案:B3. 在PLC中,用于存储程序的存储器是()。
A. RAMB. ROMC. EPROMD. EEPROM答案:D4. PLC的输入/输出接口通常采用()方式连接。
A. 并行B. 串行C. 无线D. 光纤答案:A5. PLC的扫描周期主要取决于()。
A. 程序的复杂程度B. 扫描速度C. 外部输入信号D. 内部时钟频率答案:A6. PLC的编程语言主要有()。
A. 梯形图B. 功能块图C. 结构化文本D. 以上都是答案:D7. PLC的输出接口可以控制()。
A. 继电器B. 接触器C. 电磁阀D. 以上都是答案:D8. PLC的输入接口通常可以接收()信号。
A. 模拟B. 数字C. 模拟和数字D. 以上都不是答案:B9. PLC的内部时钟可以用于()。
A. 定时控制B. 计数控制C. 顺序控制D. 以上都是答案:D10. PLC的故障诊断功能主要用于()。
A. 程序错误检测B. 硬件故障检测C. 系统错误检测D. 以上都是答案:D二、多项选择题(每题3分,共15分)1. PLC的主要特点包括()。
A. 高可靠性B. 高灵活性C. 高成本D. 易于编程答案:ABD2. PLC的输入设备可以包括()。
A. 按钮B. 传感器C. 继电器D. 显示器答案:AB3. PLC的输出设备可以包括()。
A. 指示灯B. 接触器C. 电磁阀D. 蜂鸣器答案:ABCD4. PLC的编程方式可以包括()。
A. 梯形图B. 功能块图C. 汇编语言D. 结构化文本答案:ABD5. PLC的应用领域可以包括()。
A. 制造业B. 交通控制C. 家庭自动化D. 医疗设备答案:ABCD三、判断题(每题2分,共10分)1. PLC的程序存储在RAM中,断电后程序会丢失。

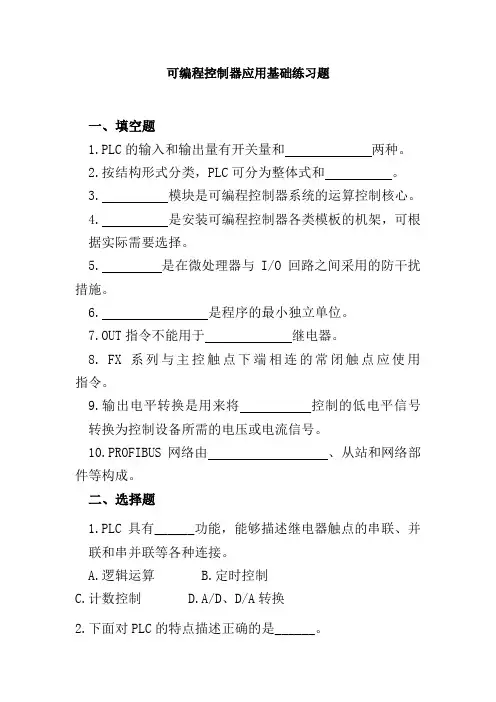

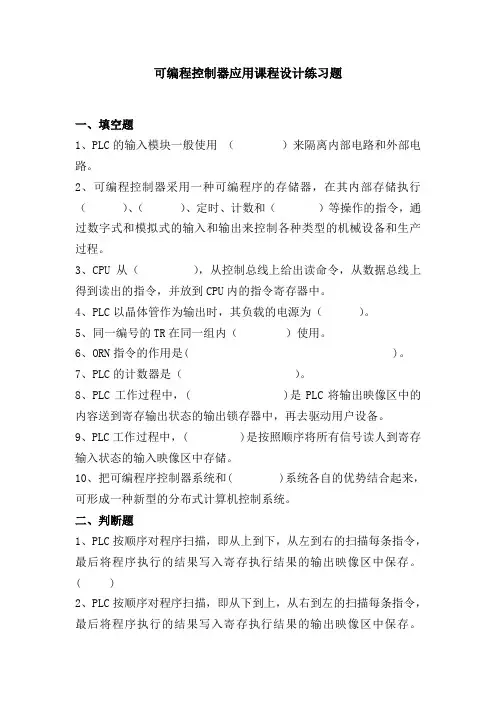

可编程控制器应用基础练习题一、填空题1.PLC的输入和输出量有开关量和两种。
2.按结构形式分类,PLC可分为整体式和。
3. 模块是可编程控制器系统的运算控制核心。
4. 是安装可编程控制器各类模板的机架,可根据实际需要选择。
5. 是在微处理器与I/O回路之间采用的防干扰措施。
6. 是程序的最小独立单位。
7.OUT指令不能用于继电器。
8.FX系列与主控触点下端相连的常闭触点应使用指令。
9.输出电平转换是用来将控制的低电平信号转换为控制设备所需的电压或电流信号。
10.PROFIBUS网络由、从站和网络部件等构成。
二、选择题1.PLC具有______功能,能够描述继电器触点的串联、并联和串并联等各种连接。
A.逻辑运算B.定时控制C.计数控制D.A/D、D/A转换2.下面对PLC的特点描述正确的是______。
A.高可靠性是PLC最突出的特点之一B.PLC执行用户程序过程中与外界隔绝,因而实时性差C.设计、安装调试和维修工作量大D.PLC的价格非常低廉3.PLC的______模块是其运算控制核心。
A.电源B.导轨C.CPUD.输入模块4.PLC工作过程中,______是PLC将输出映像区中的内容送到寄存输出状态的输出锁存器中,再去驱动用户设备。
A.输入采样阶段B.程序执行阶段C.网络通信D.输出刷新阶段5.PLC的语句表指令中,______定义其执行的功能,即告诉CPU该做什么。
A.标识符B.参数C.操作码D.操作数6.输入继电器是PLC接受外部输入的开关信号的窗口,下面对其描述正确的是______。
A.输入继电器有线圈和触点B.输入继电器触点可以无限制使用C.输入继电器的状态仅取决于用户程序的控制D.输入继电器只有常开触点7.指出下列正确的指令______。
A.CTD C300B.LDN MO.OC.TOF T300,6D.NOT QO.08.S7-200的CPU22X系列的PLC有三种类型的定时器,其中______可用于累计许多时间间隔。

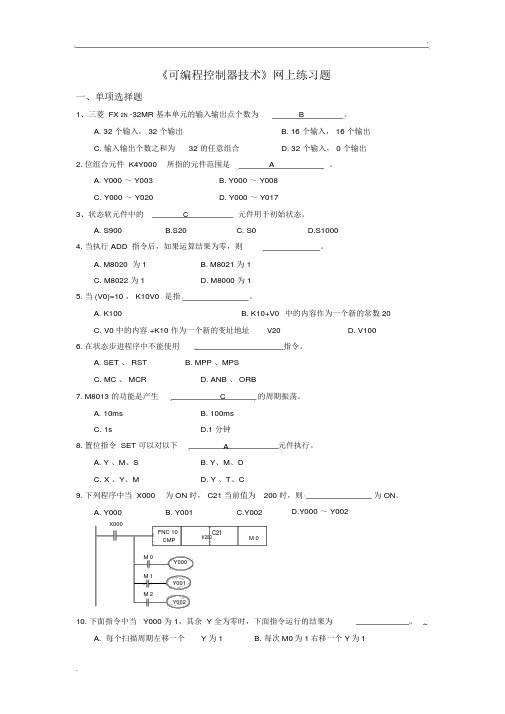

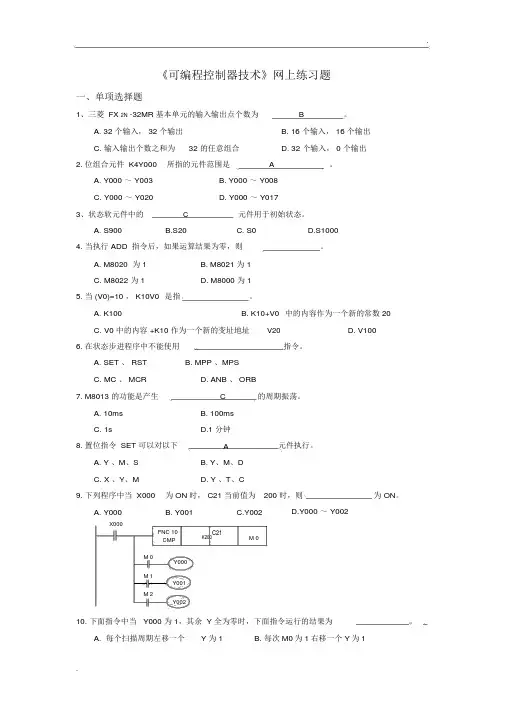

.《可编程控制器技术》网上练习题一、单项选择题1、三菱 FX 2N -32MR 基本单元的输入输出点个数为B。
A. 32 个输入, 32 个输出B. 16 个输入, 16 个输出C. 输入输出个数之和为32 的任意组合D. 32 个输入, 0 个输出2. 位组合元件 K4Y000所指的元件范围是A。
A. Y000 ~ Y003B. Y000 ~ Y008C. Y000 ~ Y020D. Y000 ~ Y0173、状态软元件中的C元件用于初始状态。
A. S900B.S20C. S0D.S10004. 当执行 ADD 指令后,如果运算结果为零,则。
A. M8020 为 1B. M8021 为 1C. M8022 为 1D. M8000 为 15. 当 (V0)=10 , K10V0是指。
A. K100B. K10+V0中的内容作为一个新的常数20C. V0 中的内容 +K10 作为一个新的变址地址V20D. V1006. 在状态步进程序中不能使用指令。
A. SET 、 RSTB. MPP 、MPSC. MC 、 MCRD. ANB 、 ORB7. M8013 的功能是产生C的周期振荡。
A. 10msB. 100msC. 1sD.1 分钟8. 置位指令 SET 可以对以下A元件执行。
A. Y 、M、SB. Y、M、DC. X 、Y、MD. Y 、T、C9. 下列程序中当 X000为 ON 时, C21 当前值为200 时,则为 ON。
A. Y000B. Y001C.Y002D.Y000 ~ Y002X000FNC 10K200C21M 0CMPM 0Y000M 1Y001M 2Y00210. 下面指令中当 Y000 为 1,其余 Y 全为零时,下面指令运行的结果为。
A. 每个扫描周期左移一个Y 为 1B. 每次M0为1右移一个 Y为1C. 最后所有 K4Y000 全为 1D. 每次 M0 为 1 左移一个 Y 为 1M0ROLP K4Y000K111.位组合元件 K8S0 所指的元件范围是。

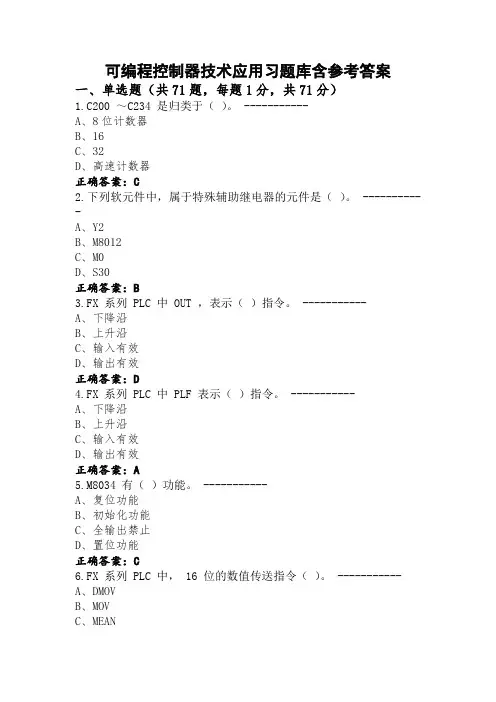

可编程控制器技术应用习题库含参考答案一、单选题(共71题,每题1分,共71分)1.C200 ~C234 是归类于()。
-----------A、8位计数器B、16C、32D、高速计数器正确答案:C2.下列软元件中,属于特殊辅助继电器的元件是()。
-----------A、Y2B、M8012C、M0D、S30正确答案:B3.FX 系列 PLC 中 OUT ,表示()指令。
-----------A、下降沿B、上升沿C、输入有效D、输出有效正确答案:D4.FX 系列 PLC 中 PLF 表示()指令。
-----------A、下降沿B、上升沿C、输入有效D、输出有效正确答案:A5.M8034 有()功能。
-----------A、复位功能B、初始化功能C、全输出禁止D、置位功能正确答案:C6.FX 系列 PLC 中, 16 位的数值传送指令()。
-----------A、DMOVB、MOVC、MEAND、RS正确答案:B7.三菱 PLC 中 16 位的内部计数器,计数数值最大可设定为()。
-----------A、32768B、32767C、10000D、100000正确答案:B8.M8013 是归类于()。
-----------A、高速计数器B、特殊辅助继电器C、计数器D、普通继电器正确答案:B9.PLC 中“AC”灯不亮表示 ()。
-----------A、故障B、短路C、无工作电源D、不会亮正确答案:C10.FX 系列 PLC 中 RST 表示()指令。
-----------A、下降沿B、上升沿C、复位D、输出有效正确答案:C11.在以下 FX2N PLC 程序中, X0 闭合后经过 ( )时间延时, Y0 得电。
-----------A、300000SB、3000SC、100SD、30000S正确答案:D12.助记符后附的()表示脉冲执行。
-----------A、(D)符号B、(P)符号C、(V)符号D、(Z)符号正确答案:B13.M0—M15 中, M0 数值为 1,其它都为 0,那么, K4M0 数值()。
可编程控制器plc试题及答案可编程控制器PLC试题及答案一、单项选择题1. PLC的全称是______。
A. Programmable Logic ControllerB. Personal Learning CenterC. Public Library of ChinaD. Private Limited Company2. PLC的输入接口通常用于接收______。
A. 模拟信号B. 数字信号C. 音频信号D. 视频信号3. 在PLC程序设计中,以下哪个指令用于实现跳转功能?A. LD(加载)B. AND(与)C. JMP(跳转)D. OR(或)4. PLC的输出接口通常用于控制______。
A. 传感器B. 执行器C. 显示器D. 存储器5. PLC的扫描周期包括哪几个阶段?A. 输入采样、程序执行、输出刷新B. 程序编写、程序调试、程序运行C. 程序下载、程序上传、程序监控D. 程序启动、程序停止、程序复位二、多项选择题6. PLC的特点包括______。
A. 可靠性高B. 编程简单C. 灵活性强D. 价格昂贵7. PLC的编程语言主要有______。
A. 梯形图B. 指令列表C. 顺序功能图D. 功能块图8. PLC在工业自动化中主要应用于______。
A. 机床控制B. 过程控制C. 机器人控制D. 办公自动化三、判断题9. PLC的输入/输出模块是可互换的。
()10. PLC的程序存储在RAM中,断电后数据会丢失。
()四、简答题11. 简述PLC的工作原理。
五、计算题12. 假设一个PLC系统有10个输入点和8个输出点,计算其I/O点数。
六、案例分析题13. 某工厂需要自动化控制生产线,使用PLC进行控制。
请分析PLC在该场景下的应用优势。
答案:1. A2. B3. C4. B5. A6. A, B, C7. A, B, C, D8. A, B, C9. ×10. √11. PLC的工作原理主要包括输入采样、程序执行和输出刷新三个阶段。
plc练习题带答案PLC(可编程逻辑控制器)是一种广泛应用于工业自动化控制领域的电子设备。
以下是一些PLC练习题及答案,供学习者参考:练习题1:假设你有一个由PLC控制的自动化生产线,该生产线有三个传感器A、B和C,它们分别检测不同的生产条件。
编写一个PLC程序,使得当传感器A和B同时被触发时,电机M1启动;当传感器C被触发时,电机M1停止。
答案:```plc// 假设传感器A、B和C的输入地址分别为I0.0, I0.1, I0.2// 电机M1的输出地址为Q0.0Network 1// 启动条件IF I0.0 AND I0.1 THENQ0.0 := 1;END_IFNetwork 2// 停止条件IF I0.2 THENQ0.0 := 0;END_IF```练习题2:编写一个PLC程序,用于控制一个简单的交通信号灯系统。
信号灯有三个灯:红灯、绿灯和黄灯。
系统要求红灯亮5秒后,绿灯亮3秒,然后黄灯亮2秒,之后循环。
答案:```plc// 假设红灯、绿灯和黄灯的输出地址分别为Q0.0, Q0.1, Q0.2// 使用T0作为定时器Network 1// 红灯亮5秒T0 := 5s;Q0.0 := 1;Q0.1 := 0;Q0.2 := 0;Network 2// 等待红灯定时完成IF T0 THEN// 绿灯亮3秒T0 := 3s;Q0.0 := 0;Q0.1 := 1;Q0.2 := 0;END_IFNetwork 3// 等待绿灯定时完成IF T0 THEN// 黄灯亮2秒T0 := 2s;Q0.0 := 0;Q0.1 := 0;Q0.2 := 1;END_IFNetwork 4// 黄灯定时完成后重置定时器并循环IF T0 THENT0 := 5s;Q0.0 := 1;Q0.1 := 0;Q0.2 := 0;END_IF```练习题3:设计一个PLC程序,用于控制一个简单的自动门系统。
系统有两个传感器,一个是门的开闭状态传感器S1,另一个是安全传感器S2。

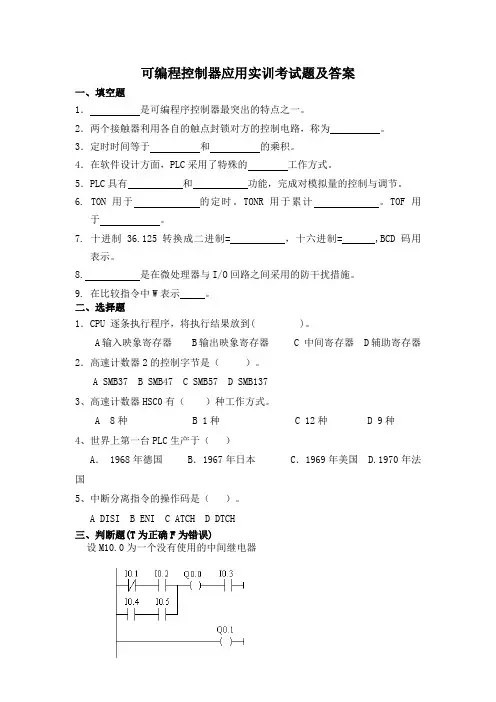

可编程控制器应用实训考试题及答案一、填空题1.是可编程序控制器最突出的特点之一。
2.两个接触器利用各自的触点封锁对方的控制电路,称为。
3.定时时间等于和的乘积。
4.在软件设计方面,PLC采用了特殊的工作方式。
5.PLC具有和功能,完成对模拟量的控制与调节。
6. TON用于的定时。
TONR用于累计。
TOF用于。
7. 十进制36.125转换成二进制= ,十六进制= ,BCD码用表示。
8. 是在微处理器与I/O回路之间采用的防干扰措施。
9. 在比较指令中W表示。
二、选择题1.CPU 逐条执行程序,将执行结果放到( )。
A输入映象寄存器 B输出映象寄存器 C 中间寄存器 D辅助寄存器2.高速计数器2的控制字节是()。
A SMB37B SMB47C SMB57D SMB1373、高速计数器HSC0有()种工作方式。
A 8种B 1种C 12种D 9种4、世界上第一台PLC生产于()A. 1968年德国 B.1967年日本 C.1969年美国 D.1970年法国5、中断分离指令的操作码是()。
A DISIB ENIC ATCHD DTCH三、判断题(T为正确F为错误)设M10.0为一个没有使用的中间继电器四、简答题1.可编程控制器的性能指标有哪些?五、设计题设计三相异步电动机的Y——△启动控制程序。
首先按总电源开关(I0.0),接通总电源(Q0.0),然后接通启动开关(I0.1),使电动机绕组先实现Y接(Q0.1),经延时5S后,电动机绕组改为△接(Q0.2),延时用定时器T37实现。
按停车按纽(I0.2常闭),电动机停转。
参考答案一、填空题1.高可靠性 2.互锁3.时基定时值 4.循环扫描5.模数转换(A/D转换)数模转换(D/A转换)6.单一间隔许多时间间隔关断或故障事件后的延时7.100100.001 24.2 00110110.0001001001018.电气隔离9.整数二、选择题1.B2.C3. A4. C5.D三、改错PT前加上的数据可为0~32767的任意自然数。

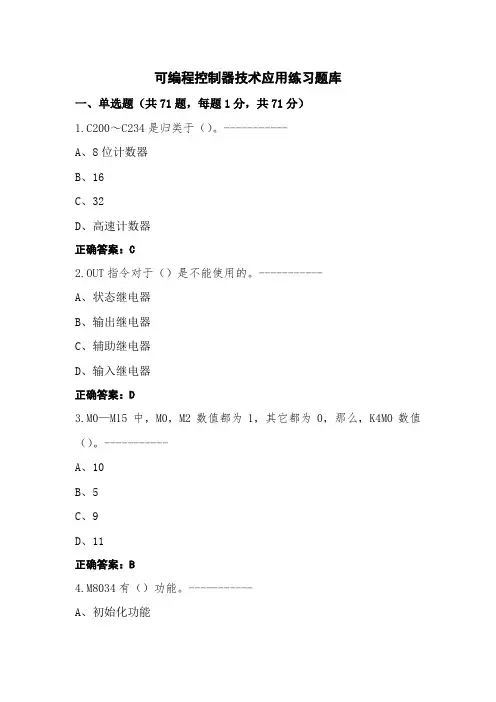

可编程控制器技术应用练习题库一、单选题(共71题,每题1分,共71分)1.C200~C234是归类于()。
-----------A、8位计数器B、16C、32D、高速计数器正确答案:C2.OUT指令对于()是不能使用的。
-----------A、状态继电器B、输出继电器C、辅助继电器D、输入继电器正确答案:D3.M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值()。
-----------A、10B、5C、9D、11正确答案:B4.M8034有()功能。
-----------A、初始化功能B、复位功能C、全输出禁止D、置位功能正确答案:C5.在输出扫描阶段,将()寄存器中的内容复制到输出接线端子上。
-----------A、输入映象B、输出映象C、变量存储器D、内部存储器正确答案:B6.工业自动化控制中所用的电压一般是()。
-----------A、交流B、混合式C、交变电压D、直流正确答案:D7.PLC程序下载时应注意()。
-----------A、可以不用数据线B、PLC、不能断电D、关闭计算机E、以上都不是正确答案:B8.M0—M15中,M0,M3数值都为1,其它都为0,那么,K4M0数值()。
-----------A、12B、9C、10D、11正确答案:B9.以下FX2N系列可编程序控制器程序,实现的功能是()。
-----------A、Y0B、Y0C、等同于启保停D、X1正确答案:C10.T200~T245是归类于()。
-----------A、100B、10C、1msD、100正确答案:B11.在使用FX2N可编程序控制器控制多速电动机运行时,Y0和Y1是()。
-----------A、Y0、Y1B、Y1C、Y0D、Y1正确答案:D12.在使用FX2N可编程序控制器控制交通灯时,将相对方向的同色灯并联起来,是为了()。
-----------A、减少工作量B、简化电路C、输出口D、节约电线E、节省正确答案:E13.在使用FX2N可编程序控制器控制交通灯时,T0循环定时时间为()。
可编程控制器(PLC)模拟试题(附参考答案)一、选题(每题 1 分,共50 分)1、动合点与母线连接是()A、LDB、CDIC、OUTD、ANI2、动断点与母线连接是()A、LDB、LDIC、OUTD、ANI3、动合点串联是()A、ANDB、ANIC、LDID、ORI4、动断点串联是()A、ANDB、ANIC、LDID、ORI5、动合点并联是()A、ORB、ORIC、ORBD、ANB6、动断点并联是()A、ORB、ORIC、ORBD、ANB7、并联电路块的并联是()A、ORIB、ORBC、ANBD、OR8、串联电路块的并联是()A、ORIB、ORBC、ORID、ANI9、进栈是()A、MCRB、MPSC、MRDD、MPP10、出栈是()A、MRDB、MCRC、MPPD、MPS11、读栈是()A、MPSB、MRDC、MCRD、MPP12、自保护是()A、RSTB、SETC、PLSD、PLF13、上升沿脉冲输出是()A、SETB、PLFC、PLSD、RST14、解除复位是()A、SETB、PLSC、RSTD、PLF15、下降沿脉冲输出是()A、PLSB、PLFC、SETD、RST16、主控电路块起点是()A、MCRB、OUTC、MCD、END17、结束是()A、NOPB、ENDC、MCD、MCR18、主控电路块复位是()A、OUTB、MCC、MCRD、SET19、线圈输出是()A、SETB、RSTC、OUTD、MCR20、FX2 系列状态元件代号是()A、MB、XC、YD、S21、FX2 系列辅助继电器代号是()A、XB、MC、YD、S22、FX2 系列输入继电器代号是()A、SB、TC、XD、C23、FX2 系列输出继电器代号是()A、TB、YC、SD、M24、FX2 系列定时器元件代号是()A、YB、TC、SD、M25、FX2 系列计数器元件代号是()A、MB、TC、SD、C26、1 分特殊辅助时钟脉冲继电器代号是(D)A、M8011B、M8012C、M8013D、M801427、1 秒特殊辅助时钟脉冲继电器代号是(C)A、M8011B、M8012C、M8013D、M801428、秒特殊辅助时钟脉冲继电器代号是(B)A、M8011B、M8012C、M8013D、M801429、秒特殊辅助时钟脉冲继电器代号是(A)A、M8011B、M8012C、M8013D、M801430 读出键是(C)A、INSB、DELC、RDD、WR31、插入键是(C)A、WRB、DELC、INSD、RD32、写入键是(B)A、DELB、WRC、INSD、RD33、删除键是(B)A、WRB、DELC、RDD、INS34、执行键是(B)A、SPB、GOC、STEPD、CLEAR35、步序键是(D)A、GOB、SP'C、CLEARD、STEP36、空格键盘是(C)A、CLEARB、GOC、SP'、D STEP37、清除键是(B)A、SP'、B CLEARC、STEPD、GO38、在写入程序时编程器左上角应显示(B)A、RB、WC、ID、D39、在读出程序时,编程器左上角应显示(A)A、RB、WC、ID、D40、在修改程序插入指令时编程器左上角应显示(C)A、RB、WC、ID、D41、在修改程序删除指令时编程器左上角应显示(A)A、RB、WC、ID、D42、OUTYO指令是()步A、1B、2C、3D、443、OUTTO指令是()步A、1B、2C、3D、444、OUTCO指令是()步A、1B、2C、3D、4 45、下列元件要复位的是()A、MB、TC、YD、C46、FXON—24M 可编程控制有()个输入点A、24B、14C、12D、1047、FXON—24M 可编程控制有()个输出点A、24B、14C、12D、1048、一般可编程控制器有(种输出方式A、2B、3C、4D、549、目前一般可编程控制器继电器输出点最大承受交流电压为( B )A、100VB、220VC、240VD、380V50、FX—10P 编程器液晶显示是()行A、2B、3C、4D、5、多项选择题(每题2分,共30 分)1、属于动断点指令的有()A、LDB、LDIC、ANDD、ANIE、OR 2、属于动合点指令的有()A、ANDB、ORC、LDID、ANIE、ORI 3、属于串联指令的有()A、ANDB、ANIC、LDID、ORBE、ORI4、属于并联指令的有()A、ANIB、ORC、ORID、ORBE、ANB5、属于成对使用的指令的有()A、MCB、MCRC、SETD、RSTE、PLS 6、需要复位的元件有(A、E )A、CB、TO—T245C、T246—T255D、PE、M7、属于积算定时器的有(D、E )A、TOB、T200C、T245D、T246E、T2508、属于100mS 的定时器的有()A、TOB、T100C、T199D、T200E、T2459、属于10mS 的定时器的有()A、T100B、T199C、T200D、T220E、T24510、属于8 进制的有()A、MB、SC、XD、YE、T11、下列元件属于10 进制的有()A、MB、SC、XD、YE、T12、可编程控制器的输出形式是()A、继电器B、普通晶闸管C、双向晶闸管D、三极管E二极管13、属于多重电路输出指令的有()A、MCB、MCRC、MPSD、MRDE、MPP14、具有设定值的元件有()A、MB、SC、TD、YE、C15、在()情况下,PC主机RUN要切至OFF状态A、清除B、运行C、读出D、写入E、插入三、判断题(每题 1 分,共20 分)1、在运行程序时,可编程主机必须在RUN位置()2、在写入程序时,可编程主机必须在STOP位置()3、定时器分有1 分,1 秒,秒,秒等几种规格()4、定时器不管什么情况,置位后必须要复位()5、计数器不管什么情况,置位后必须还要复位()6、输出继电器必须要有一个硬接点()7、输出继电器有无数个软接点()8 PLS/PLF脉冲输出指令必须成对使用()9、MC,MCR 主控指令必须成对输出()10、O UT,TO,K10指令必须在TO后面键入SP空格键才可正常输入程序()11、键入每条指令后,都必须按GO方向执行()12、旧程序全部清除指令是NOP—A—GO—GO()13、如果原有程序,需要一次删掉,则可按NOP—A—GO—GO()14、清除程序时,必须在W 状态()15、于RUN开关ON时,将MNT/TEST键切至M,就可以看出每一位址之接点ON/OFF状态()16、在主机运行时要想更换,时间继电器的设定值必须先按M/T键,使左上角出现T符号方可进行操作()17、可编程控制器实际上就是一种工业专用计算机()18、可编程控制器输入电压有三种110V,220V,380V()19、FX—20P 编程器有2 行显示()20、F X ON40M 有40 个输入点和输出点()答案可编程控制器(PLC)模拟试题一、选题(每题 1 分,共50 分)1、A2、B3、A4、B5、A6、B7、C8、B9、B10、C11、B 12、B13、 C 14、C15、 B16、C17、B18、C19、C20、21、B 22、C23、 B 24、B25、D26、D27、C28、B29、A30、31、C 32、B33、 B 34、B35、D36、C37、B38、B39、A40、C41、D 42、B43、 C 44、C45、C46、 A47、A48、D49、B50、A、多项选择题(每题2分,共30 分)1、B,D2、A,B3、A,B4、B,C5、C,D6、A,E7、D,E8、A,B,C9、C,D,E 10、X,Y 11、B,E12、A,C,D 13、C,D,P 14、A,B,E 15、A,D,E三、判断题(每题 1 分,共20分)I、V 2、V3 X4 X 5、“6、V7 X8 X 9 "10、VII、V 12、V 13、V 14、V15 V16 X 17、V 18、V19、X 20、X。
可编程控制器课程练习题一、第一章工厂低压电器与继电接触控制线路1、行程开关与按钮的区别是行程开关不靠手动而是利用运动部件上的挡块碰撞而使触头动作。
(判断题)2、KA是以下哪个低压电器在电气原理图中的文字符号。
()(A)热继电器 (B) 时间继电器 (C) 中间继电器 (D) 接触器3、下图表示的是哪个低压电器在电气原理图中的图形、文字符号。
()SQ(A)按钮 (B)行程开关 (C) 熔断器 (D)组合开关4、热继电器不仅可以起到起过载保护,而且可以起到短路保护。
(判断题)5、电机控制线路分为主电路和控制线路,用于闭合或切断380V三相交流电源与电机之间的连接的电路称为。
6、在电气原理图中规定所有电器的触点均表示在没有通电或没有发生机械动作时的位置。
因此在没有通电或没有发生机械动作时的情况下,如果触点是断开的,则称为;如果触点是闭合的,则称为。
7、因为在电气原理图中,热继电器的发热元件是窜接在主电路中,而其触点处于控制电路中,所以这两个部分并不在一个低压电器中。
(判断题)8、工业生产自动化的四大支柱是,和数控机床、CAD/CAM。
9、请对号入座,下图中的电路图形符号和文字符号分别是哪个低压电器的符号?开启式负载开关封闭式负载开关组合开关熔断器10、接触器和中间继电器在使用和电气原理图的标识上有何区别?热继电器在电路中做电动机的什么保护?A、短路B、过载C、过流D、过压11、什么是点动控制,下面控制线图哪个选项能实现点动控制?12、什么是自锁控制,下面哪个选项能实现自锁控制?即:按启动按钮启动,实现自锁,由于自锁,松开启动按钮,依然串联的线圈得电,只有按下停止按钮,线圈才失电。
13、什么叫联锁控制?在电动机正反转控制线路中为什么必须有联锁控制?下图中哪是联锁触头,哪是自锁触头?哪是机械联锁,哪是电气联锁?14、什么是行程开关?它与按钮有什么异同?15、低压断路器________。
A、有短路保护,有过载保护;B、有短路保护,无过载保护;C、无短路保护,有过载保护;D、无短路保护,无过载保护。
16、时间继电器是一种利用电子或机械原理来延迟触头动作时间的控制电器,常用的有及空气阻尼式。
时间继电器按延时特性分为和断电延时型两类。
17、下面是电动机间歇运行的继电接触控制线路,请分析电路的工作原理18、简述继电接触电气控制系统和PLC电气控制系统的区别。
19、简述接触器与中间继电器在使用上的异同。
第二章 PLC基本结构及工作原理1、由于PLC的软件程序可以实现按钮和接触器的控制逻辑,所以在电机PLC控制线路中可以取消这两种输入输出设备。
(判断题)2、由于PLC的软件程序可以实现仅起控制作用的中间继电器的功能,所以在电机PLC控制线路中可以用软件取代这种低压电器。
(判断题)3、继电接触控制为全硬件控制;PLC内部大部分采用“软”线圈、“软”接点和“软”线连接,为软件控制。
(判断题)4、完成同样的较复杂任务,继电接触控制系统体积大,而PLC控制系统结构紧凑,体积小。
5、目前流行的可编程控制器的品牌有、和等。
6、本课学习的三菱PLC的微型机系列是、三菱PLC大中型机的系列有和。
最新的三菱PLC的微型机是。
7、西门子PLC的微型机系列、中型机系列和大型机系列。
8、PLC按结构可分为整体式和模块式,三菱FX2N系列PLC属于哪种结构形式,A/Q系列PLC属于哪种结构形式。
西门子S7-200属于哪种结构形式,s7-300属于哪种结构形式。
9、PLC开关量输出接口有三种类型,,和晶闸管接口,输入接口电路的主要器件是,它可以提高PLC的抗干扰能力和安全性能,进行高低电平(24V/5V)转换。
10、简述PLC的主要应用。
11、FX2N PLC内部有几个部件组成,它们的作用是什么?12、FX2N-16MR型号的含义是什么?比如FX2N说明什么?16说明什么?M说明什么?R说明什么?13、三菱fx2n系列PLC基本模块与特殊模块之间需要用电缆扩展。
(判断题)14、简述PLC的周期扫描工作方式。
15、按钮和接触器分别与PLC什么端口连接?是输出端口还是输入端口?为什么不能把按钮和接触器的功能集成在PLC里?16、为什么输入继电器X的线圈不能在程序中出现?输入、输出继电器中存在X8、X9、Y8、Y9地址编号吗?17、可编程序控制器的常用编程语言有哪几种?继电器控制电路图与PLC梯形图有何相似点?试举例说明。
18、简述输入继电器X、输出继电器Y的特点及用途。
19、PLC是在什么控制系统基础上发展起来的A、低压电器控制系统B、单片机C、工业电脑D、机器人第三章三菱PLC基本指令的应用1、以下哪个选项是三菱PLC输出“软”继电器的文字符号和编码。
(A)X004 (B) Y010 (C) M3 (D)S202、FX2N的PLC中定时器的线圈时开始定时,定时时间到其常开触点,常闭触点。
3、FX2N的PLC中通用型定时器的时被复位,复位后其常开触点,常闭触点,当前值变为。
4、OUT指令不能用于继电器。
5、是初始化脉冲,在时,它ON一个扫描周期。
当PLC处于RUN状态时,M8000一直为。
6、M8013能产生方波振荡时钟信号的周期为。
M8014能产生方波振荡时钟信号的周期为。
使程序中所有输出继电器Y禁止输出,则可是特殊辅助继电器常开触点闭合。
7、FX系列PLC的编程元件中只有输入继电器和输出继电器的元件号采用八进制,其他编程元件的元件号均采用十进制。
8、下列软元件中,属于特殊辅助继电器的元件是()。
A、M0B、Y002C、S30D、M80129、对于编程元件X0的作用哪种说法正确:()A)X0输入继电器得电时,则其常开触点接通1个扫描周期。
B)X0输入继电器失电时,则其常开触点接通1个扫描周期。
C)X0输入继电器得电时,则其常开触点一直接通,直到继电器失电。
D)该编程元件表示的是X0输入继电器的线圈,而不是常开触点10、将启动按钮SB1接到PLC的输入接口X0上;将停止按钮SB2接到PLC的输入接口X1上;在输出端口Y0上接指示灯HL,控制要求:按下SB1时,HL灯亮;按下SB2时,HL灯灭。
(用启保停方法)11、用SET、RST命令编写梯形图完成上题任务。
解:12、图1为鼠笼式电动机正反转的继电接触控制线路原理图,图2是PLC控制电路的接线图,请说明继电接触控制线路如何控制电机正反转,并依据继电接触控制线路的硬件控制逻辑编制PLC梯形图程序以实现电机正反转。
图1电动机正反转继电接触控制原理图图2 电动机正反转PLC控制电路接线图13、定时器T的分类、用途以及它们之间的异同点是什么?答:FX2N系列PLC有256个定时器,地址编号为T0∽T255。
主要用途是用来定时。
其中普通定时器246个,累计定时器10个。
累计定时器在失电后数据不丢失,得电后在原来的基础上继续定时;而普通定时器失电后数据丢失,得电后从零状态开始计时。
14、简述计数器C的分类、用途。
15、设计3人参加的智力竞赛抢答器控制程序。
控制要求是:主持人按下开始按钮后进行抢答,先按下抢答按钮者相应的指示灯亮,同时联锁住其他参赛者,只有主持人按下停止按钮时才能将状态复位。
请编制梯形图程序。
16、有两台电动机,控制要求为:①按M1、M2的先后顺序启动;②前级电动机不启动,后级电动机不能启动;⑧前级电动机停止时,后级电动机也停止。
要求绘出接线图和程序梯形图。
17、设计一个具有自锁和点动控制功能的程序梯形图。
要求有启动、停止和点动3个按钮,Y10为输出端。
解:X000是启动触点,X001是停止触点,X002是点动触点,热继电器的常闭触头连在X003输入端子上。
18、某台设备电气接线图如题图5所示,两台电动机分别受接触器KMl、KM2控制。
系统控制要求是:两台电动机均可单独启动和停止;如果发生过载,则两台电动机均停止。
第一台电动机的启动/停止控制端子是Xl、X2;第二台电动机的启动/停止控制端子是X3、X4。
试编写PLC控制程序(梯形图)。
图519、某台设备电气接线图如题图5所示,两台电动机分别受接触器KMl、KM2控制。
系统控制要求是:只有先启动第一台电动机,才能启动第二台电动机;第一台电动机停止时,第二台电动机也自动停止;第二台电动机可单独停止;如果发生过载,则两台电动机均停止。
第一台电动机的启动控制端口是Xl;两台电动机总停止控制端子是X2;第二台电动机的启动/停止控制端子是X3、X4。
试编写PLC控制程序(梯形图)。
20、某台设备电气接线图如题图5所示,两台电动机分别受接触器KMl、KM2控制。
系统控制要求是:只有先启动第一台电动机,才能启动第二台电动机;两台电动机均可独立停止;如果发生过载,则两台电动机均停止。
第一台电动机的启动/停止控制端子是Xl、X2;第二台电动机的启动/停止控制端子是X3、X4。
试编写PLC控制程序(梯形图)。
21、题图6(a)某台设备的接触器控制线路图,在控制功能不变的情况下改用PlC控制,如题图6(b)所示。
要求:(1)编写输入/输出端口分配表。
(2)设计程序梯形图,写出程序指令表。
图6解:22、请写出三菱FX2N系列PLC的程序的编程元件,输入继电器,输出继电器,辅助继电器,状态继电器,定时器,计数器的英文标识。
第四章 PLC步进指令的应用1.什么叫状态流程图?状态流程图包括几个要素?这几个要素分别的作用是什么?答:状态流程图是描述顺序控制功能的图解表示法,根据它可方便编制出相应的梯形图程序,状态流程图包括状态、动作、转移方向和条件。
满足转移条件,会执行下一状态继电器置位指令,使该状态便处于活动状态,处于不活动状态时相应的非保持型动作被停止。
转移方向决定转到哪个状态继电器。
动作是在活动状态中,线圈输出,命令执行。
在一系列的STL指令的最后,必须要写入的指令是()。
A、RSTB、PLFC、RETD、STL2.FX系列PLC中步进指令有几条?如何使用?3.有三台电动机,控制要求如下:(1)按下启动按钮,M1启动:5rain后,M2自行启动;M2启动3min后,M3自行启动(2)按下停止按钮,M1停止;4min后,M2停止;M2停止2min后,M1停止。
设计出状态流程图和步进程序。
解:4.设计电动机丫-△降压启动控制线路和步进程序。
解:。
