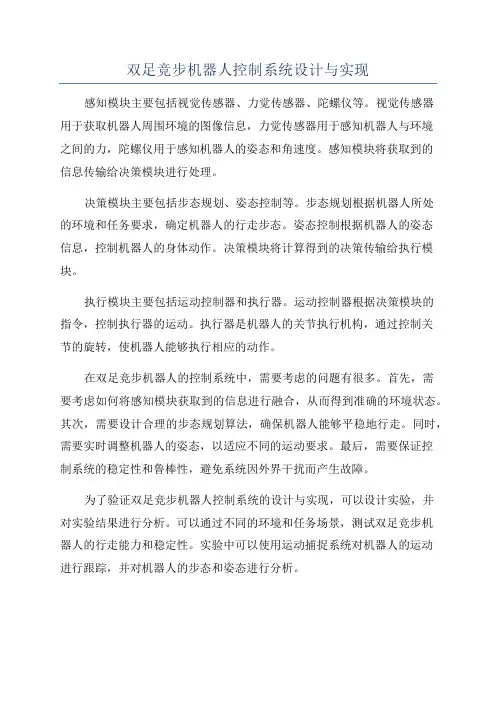

双足竞步机器人控制系统设计与实现感知模块主要包括视觉传感器、力觉传感器、陀螺仪等。
视觉传感器用于获取机器人周围环境的图像信息，力觉传感器用于感知机器人与环境之间的力，陀螺仪用于感知机器人的姿态和角速度。
感知模块将获取到的信息传输给决策模块进行处理。
决策模块主要包括步态规划、姿态控制等。
步态规划根据机器人所处的环境和任务要求，确定机器人的行走步态。
姿态控制根据机器人的姿态信息，控制机器人的身体动作。
决策模块将计算得到的决策传输给执行模块。
执行模块主要包括运动控制器和执行器。
运动控制器根据决策模块的指令，控制执行器的运动。
执行器是机器人的关节执行机构，通过控制关节的旋转，使机器人能够执行相应的动作。
在双足竞步机器人的控制系统中，需要考虑的问题有很多。
首先，需要考虑如何将感知模块获取到的信息进行融合，从而得到准确的环境状态。
其次，需要设计合理的步态规划算法，确保机器人能够平稳地行走。
同时，需要实时调整机器人的姿态，以适应不同的运动要求。
最后，需要保证控制系统的稳定性和鲁棒性，避免系统因外界干扰而产生故障。
为了验证双足竞步机器人控制系统的设计与实现，可以设计实验，并对实验结果进行分析。
可以通过不同的环境和任务场景，测试双足竞步机器人的行走能力和稳定性。
实验中可以使用运动捕捉系统对机器人的运动进行跟踪，并对机器人的步态和姿态进行分析。
总之，双足竞步机器人控制系统设计与实现需要综合考虑感知、决策和执行等方面的问题。
通过合理的系统设计和实验验证，可以实现双足竞步机器人的准确控制和稳定运动。
双足技术设计1.引言本文档旨在介绍双足技术设计的细节和要点。
双足是一种仿真人类双腿行走的，具备稳定性、灵活性和智能性。
该文档将涵盖双足的硬件设计、动力系统、步态规划、感知与导航等关键方面的设计内容。
2.双足的硬件设计2.1 机械结构设计2.1.1 身体结构设计2.1.2 关节设计2.1.3 材料选择2.2 传感器选择与布置2.2.1 视觉传感器2.2.2 陀螺仪与加速度计2.2.3 压力传感器2.3 控制器设计2.3.1 控制器类型选择2.3.2 控制器布局与组织3.双足的动力系统3.1 动力源设计3.1.1 电源类型选择3.1.2 电源功率计算3.2 动力传输设计3.2.1 电机类型选择3.2.2 齿轮传动设计3.3 动力控制设计3.3.1 速度控制算法3.3.2 力矩控制算法4.双足的步态规划4.1 步态分析4.1.1 单支撑相与双支撑相4.1.2 步长与步频计算4.2 步态规划算法4.2.1 基于倒立摆模型的步态规划4.2.2 模仿学习算法的步态规划5.双足的感知与导航5.1 视觉感知5.1.1 目标检测与跟踪5.1.2 场景理解与地图5.2 位置定位与姿态估计5.2.1 GPS定位5.2.2 惯性测量单元（IMU）定位5.3 路径规划与控制5.3.1 基于地图的路径规划5.3.2 避障算法设计6.附件本文档涉及的附件包括技术图纸、控制算法代码、测试数据等。
附件的详细内容可在实际项目中进行补充。
7.法律名词及注释- 专利权：对新发明的技术、产品或方法享有的独有权利。
- 商标：用于标识和区分商品或服务来源的符号、标记或名称。
- 著作权：对文学、艺术、科学作品的独立创作享有的法律权益。
双足仿生机器人行走机构设计
双足仿生机器人行走机构设计一般包括以下几个关键部分：
1. 足底结构：足底结构是机器人与地面接触的部分，需要具备良好的稳定性和抓地力。
一般采用橡胶材料制作，设计有凹凸纹路或者类似动物脚掌的结构，以增加摩擦力和抓地力。
2. 关节设计：双足仿生机器人的每个腿部都需要多个关节来实现自由运动。
关节设计需要考虑到机器人的稳定性和灵活性，一般采用电机驱动的旋转关节或者液压/气动驱动的线性关节。
3. 动力系统：机器人行走需要动力系统提供能量。
一般采用电池或者电源供电，驱动关节的电机需要具备足够的扭矩和速度来实现机器人的行走。
4. 传感器：为了实现机器人的平衡和姿态控制，需要配备各种传感器。
例如，陀螺仪和加速度计可以用来检测机器人的倾斜角度，力传感器可以用来感知地面反作用力，视觉传感器可以用来感知周围环境。
5. 控制系统：双足仿生机器人的行走需要一个高效的控制系统。
控制系统可以根据传感器的反馈信息，实时调整关节的运动，以保持机器人的平衡和稳定。
总体来说，双足仿生机器人行走机构设计需要考虑到稳定性、灵活性、能量效率和控制系统的要求。
具体的设计方案需要根据机器人的应用场景和需求来确定。
小型舞蹈双足机器人的设计及实现
导言
随着科技的不断发展，机器人已经成为我们生活中不可或缺的一部分。
在舞蹈领域，
机器人也开始发挥重要的作用，可以通过编程和控制实现各种舞蹈动作。
本文将设计和实
现一个小型舞蹈双足机器人，通过结合机械结构设计、电子控制系统和编程算法，实现机
器人的舞蹈动作。
一、机器人的设计
1. 机械结构设计
机器人的机械结构设计是实现舞蹈动作的基础。
我们设计一种双足机器人，可以在平
稳的地面上进行舞蹈动作。
机器人的双足结构采用轻量、坚固的材料制作，同时保证机器
人的平衡性和稳定性。
双足机器人的关节部分采用柔性材料设计，可以实现多种舞蹈动作。
双足机器人的步态设计要符合舞蹈的节奏和韵律，能够实现舞蹈动作的美感和流畅度。
2. 电子控制系统设计
机器人的电子控制系统是实现舞蹈动作的关键。
我们设计一种基于脉冲宽度调制（PWM）的双足机器人控制系统，可以实现机器人的步态控制和舞蹈动作的编程控制。
控制系统采
用微处理器作为核心控制单元，可以实现舞蹈动作的实时控制和优化调整。
控制系统还需
要包括传感器模块，能够实时监测机器人的姿态和环境信息，保证机器人的稳定性和安全性。
3. 编程算法设计
机器人的舞蹈动作是通过编程算法进行控制和实现的。
我们设计一种基于动作规划和
运动控制的编程算法，可以实现机器人舞蹈动作的优化和实时调整。
编程算法需要考虑机
器人的动力学特性和机械结构特点，能够有效控制机器人的步态和姿态，实现各种舞蹈动作。
小型舞蹈双足机器人的设计及实现随着科技的发展，人工智能领域的研究越来越受到人们的关注。
在机器人领域，双足机器人一直备受瞩目，因为它们能够模仿人类的步行方式，并且具有较强的灵活性和稳定性。
在本文中，我们将讨论小型舞蹈双足机器人的设计及实现，探索其在娱乐、教育和科研领域的应用前景。
设计理念小型舞蹈双足机器人的设计理念是基于人类舞蹈的动作，通过对人类舞蹈动作的模仿，实现机器人的舞蹈表演。
这不仅需要机器人具备良好的平衡能力和运动学控制能力，还需要具备较强的舞蹈表现力。
机器人的设计需要考虑以下几个方面：1. 传感器系统：双足机器人需要装备多种传感器，如力觉传感器、惯性传感器和视觉传感器，以便能够感知周围环境和实现自身的平衡控制。
2. 动作规划：机器人需要具备良好的动作规划能力，能够根据舞蹈的音乐节奏和节拍，生成相应的舞蹈动作序列。
4. 舞蹈表现力：机器人的外形设计和舞蹈动作需要具有一定的艺术性和表现力，以便能够吸引观众的注意力。
实现方法为了实现小型舞蹈双足机器人的设计理念，我们可以采用以下具体的实现方法：1. 结构设计：需要设计出合适的机器人结构，包括骨架结构、传动机构和外部装甲。
在结构设计中，需要考虑机器人的重量、稳定性和舞蹈表现力。
3. 控制系统：机器人的控制系统需要集成运动规划、运动学控制和传感器数据处理等多种功能，以实现机器人舞蹈动作的精确控制。
4. 舞蹈动作生成：通过对人类舞蹈动作的分析和建模，可以生成机器人舞蹈动作的序列。
这一过程需要考虑节奏和音乐的影响，以保证舞蹈动作与音乐相匹配。
应用前景小型舞蹈双足机器人具有广阔的应用前景，可以在娱乐、教育和科研领域发挥重要作用。
1. 娱乐应用：小型舞蹈双足机器人可以用于舞蹈表演，成为各种娱乐节目的表演嘉宾，为观众带来新奇的视听享受。
2. 教育应用：通过机器人舞蹈表演，可以吸引孩子们对科学和技术产生兴趣，激发他们学习的热情，促进科学素养的提高。
3. 科研应用：小型舞蹈双足机器人具有独特的动作规划和运动控制特性，可以为人类行为学和运动控制的研究提供新的实验平台和研究对象。

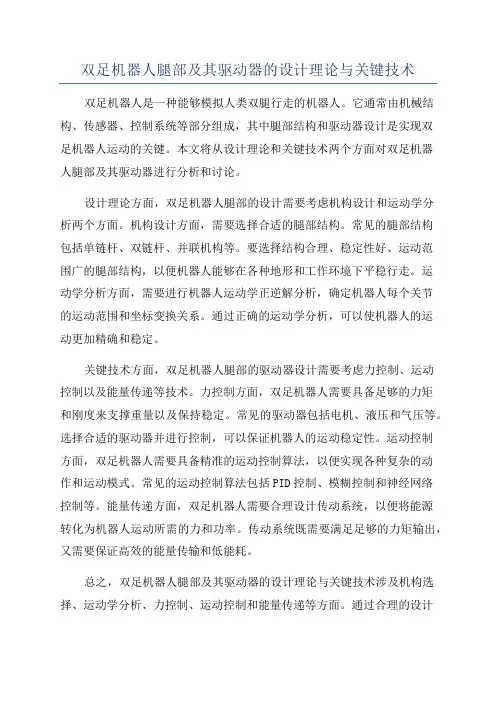

双足机器人腿部及其驱动器的设计理论与关键技术双足机器人是一种能够模拟人类双腿行走的机器人。
它通常由机械结构、传感器、控制系统等部分组成，其中腿部结构和驱动器设计是实现双足机器人运动的关键。
本文将从设计理论和关键技术两个方面对双足机器人腿部及其驱动器进行分析和讨论。
设计理论方面，双足机器人腿部的设计需要考虑机构设计和运动学分析两个方面。
机构设计方面，需要选择合适的腿部结构。
常见的腿部结构包括单链杆、双链杆、并联机构等。
要选择结构合理、稳定性好、运动范围广的腿部结构，以便机器人能够在各种地形和工作环境下平稳行走。
运动学分析方面，需要进行机器人运动学正逆解分析，确定机器人每个关节的运动范围和坐标变换关系。
通过正确的运动学分析，可以使机器人的运动更加精确和稳定。
关键技术方面，双足机器人腿部的驱动器设计需要考虑力控制、运动控制以及能量传递等技术。
力控制方面，双足机器人需要具备足够的力矩和刚度来支撑重量以及保持稳定。
常见的驱动器包括电机、液压和气压等。
选择合适的驱动器并进行控制，可以保证机器人的运动稳定性。
运动控制方面，双足机器人需要具备精准的运动控制算法，以便实现各种复杂的动作和运动模式。
常见的运动控制算法包括PID控制、模糊控制和神经网络控制等。
能量传递方面，双足机器人需要合理设计传动系统，以便将能源转化为机器人运动所需的力和功率。
传动系统既需要满足足够的力矩输出，又需要保证高效的能量传输和低能耗。
总之，双足机器人腿部及其驱动器的设计理论与关键技术涉及机构选择、运动学分析、力控制、运动控制和能量传递等方面。
通过合理的设计和优化，可以实现双足机器人在各种环境下平稳行走和精准运动的能力，从而提高其应用的灵活性和实用性。
双足机器人课程设计一、课程目标知识目标：1. 让学生了解双足机器人的基本结构和原理，掌握其关键组成部分及功能；2. 使学生掌握双足机器人的运动控制算法，了解不同行走模式的特点；3. 帮助学生了解双足机器人在现实生活中的应用，提高对人工智能技术的认识。
技能目标：1. 培养学生运用所学知识分析和解决实际问题的能力，能够针对双足机器人进行简单的设计与调试；2. 提高学生的团队协作能力和沟通能力，学会在小组合作中共同完成任务；3. 培养学生的创新思维，能够提出改进双足机器人性能的设想。
情感态度价值观目标：1. 激发学生对机器人技术的兴趣，培养其探究精神和学习主动性；2. 培养学生的科学素养，使其认识到科技对社会发展的推动作用，增强社会责任感；3. 培养学生遵守实验操作规范，尊重团队成员，形成良好的道德品质。
课程性质：本课程为实践性较强的课程，旨在通过理论与实际操作相结合的方式，让学生深入了解双足机器人相关知识。
学生特点：学生处于好奇心强、求知欲旺盛的阶段，具有一定的物理、数学和信息技术基础，喜欢动手实践。
教学要求：结合学生特点，注重理论与实践相结合，鼓励学生积极参与讨论和实践活动，培养其创新精神和实际操作能力。
将课程目标分解为具体的学习成果，以便于教学设计和评估。
二、教学内容1. 双足机器人的基本结构：介绍双足机器人的关节、驱动器、传感器等关键组成部分及其功能；教材章节：第一章 双足机器人的结构与原理2. 双足机器人的运动控制算法：讲解双足机器人的运动学、动力学原理，介绍不同行走模式的控制算法；教材章节：第二章 双足机器人的运动控制3. 双足机器人设计与制作：引导学生学习双足机器人的设计与制作方法，包括电路设计、编程调试等；教材章节：第三章 双足机器人的设计与制作4. 双足机器人在现实生活中的应用：介绍双足机器人在医疗、救援、家庭等领域的应用案例；教材章节：第四章 双足机器人的应用与前景5. 双足机器人实践操作：安排学生进行双足机器人的组装、编程和调试，培养实际操作能力；教材章节：第五章 双足机器人实践操作6. 小组讨论与成果展示：组织学生进行小组讨论，分享学习心得，展示实践成果；教材章节：第六章 双足机器人项目实践与评价教学进度安排：课程共计12课时，每课时45分钟。
双足竞步机器人设计与制作技术报告一、引言二、设计原理1.动力系统2.传感系统3.平衡控制系统平衡是双足机器人最基本的功能之一、平衡控制系统基于双足机器人的运动状态及传感器信息，通过反馈控制算法实现平衡控制，使机器人能够保持稳定的步态。
4.步态控制系统步态控制系统主要通过控制机器人的下肢运动，完成双足的协调步行。
常见的步态控制算法有离散控制、预先编程控制、模型预测控制等。
三、制作过程1.机械结构设计2.电子系统设计电子系统设计主要包括电路设计和控制系统设计。
电路设计需要根据机器人的运行需求进行电源和信号处理电路的设计。
控制系统设计需要根据机器人的传感信息和控制算法，选择合适的控制器和通信模块。
3.程序开发与调试程序开发是制作双足竞步机器人不可或缺的一步。
在程序开发过程中，需要针对平衡控制、步态控制和传感器数据处理等方面进行编程，并进行相应的调试与优化。
四、技术难点与解决方案1.平衡控制技术2.步态规划与控制技术步态控制是双足竞步机器人实现协调步行的关键。
根据机器人的设计和运行需求，选取合适的步态控制算法，并进行动态规划和控制，可以实现优化的步态控制。
3.动力系统设计与电路优化机器人的动力系统设计要考虑电机选择、电机驱动电路和电源供应等多个方面。
同时，还需要对电子电路进行优化，减小功耗和提高效率，以提高机器人的运行时间和性能。
五、总结双足竞步机器人的设计与制作技术包括机械结构设计、电子系统设计、程序开发与调试等多个环节。
通过充分考虑机器人的平衡控制和步态控制等关键技术，可以设计出性能优良的双足竞步机器人。
但是，在设计与制作过程中还需要不断尝试与改进，以逐步优化机器人的性能。
小型舞蹈双足机器人的设计及实现
舞蹈双足机器人是一种能够模仿人类舞蹈动作的机器人。
设计和实现小型舞蹈双足机器人需要考虑以下几个方面：
1. 结构设计：舞蹈双足机器人需要具备两只类似于人类脚的结构，包括足弓、足底以及趾部。
机器人的腿部需要具备关节，以便实现各种舞蹈动作。
机器人的身体结构也需要设计合理，以保持稳定性和平衡性。
2. 动力系统：舞蹈双足机器人需要具备足够的动力来支撑各种舞蹈动作。
可以采用电动机驱动或者液压系统驱动。
机器人的电池或者液压泵等供能部分也需要设计合理，以保证机器人能够持续运动。
3. 传感器：舞蹈双足机器人需要具备传感器来感知周围环境。
传感器可以用于测量机器人的姿势、力量、速度等参数，以便对机器人进行实时控制和调整。
常用的传感器包括加速度传感器、陀螺仪、力传感器等。
4. 控制系统：舞蹈双足机器人的控制系统是实现各种舞蹈动作的关键。
控制系统一般包括硬件和软件两部分。
硬件方面可以采用主板、驱动器、传感器等组成，而软件方面需要编写相应的控制算法和动作规划算法。
5. 编程和模拟：在实现舞蹈双足机器人之前，可以使用相关的仿真软件进行模拟和调试。
通过模拟可以验证设计的合理性和稳定性，并进行舞蹈动作的优化。
在实现舞蹈双足机器人时，可以采用模块化的设计思路，将不同的功能模块进行独立设计和开发，然后将各个模块进行集成测试和调试。
设计和实现小型舞蹈双足机器人需要综合考虑结构设计、动力系统、传感器、控制系统以及编程和模拟等多个方面，才能够实现良好的舞蹈效果和稳定性。

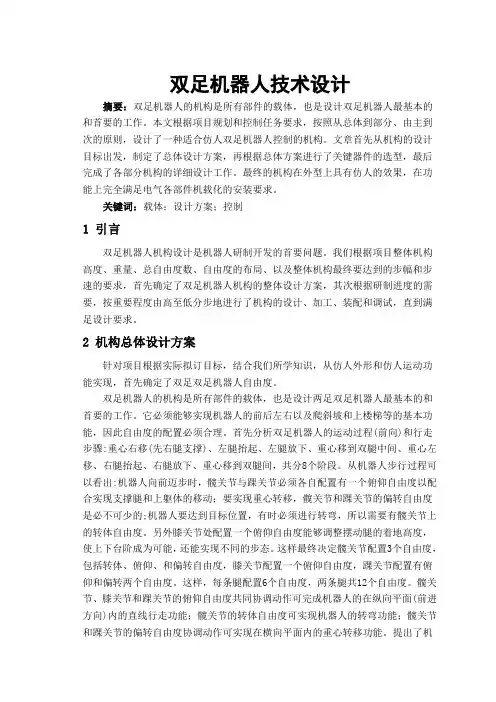

双足机器人技术设计摘要：双足机器人的机构是所有部件的载体，也是设计双足机器人最基本的和首要的工作。
本文根据项目规划和控制任务要求，按照从总体到部分、由主到次的原则，设计了一种适合仿人双足机器人控制的机构。
文章首先从机构的设计目标出发，制定了总体设计方案，再根据总体方案进行了关键器件的选型，最后完成了各部分机构的详细设计工作。
最终的机构在外型上具有仿人的效果，在功能上完全满足电气各部件机载化的安装要求。
关键词：载体；设计方案；控制1 引言双足机器人机构设计是机器人研制开发的首要问题。
我们根据项目整体机构高度、重量、总自由度数、自由度的布局、以及整体机构最终要达到的步幅和步速的要求，首先确定了双足机器人机构的整体设计方案，其次根据研制进度的需要，按重要程度由高至低分步地进行了机构的设计、加工、装配和调试，直到满足设计要求。
2 机构总体设计方案针对项目根据实际拟订目标，结合我们所学知识，从仿人外形和仿人运动功能实现，首先确定了双足双足机器人自由度。
双足机器人的机构是所有部件的载体，也是设计两足双足机器人最基本的和首要的工作。
它必须能够实现机器人的前后左右以及爬斜坡和上楼梯等的基本功能，因此自由度的配置必须合理。
首先分析双足机器人的运动过程(前向)和行走步骤:重心右移(先右腿支撑)、左腿抬起、左腿放下、重心移到双腿中间、重心左移、右腿抬起、右腿放下、重心移到双腿间，共分8个阶段。
从机器人步行过程可以看出:机器人向前迈步时，髋关节与踝关节必须各自配置有一个俯仰自由度以配合实现支撑腿和上躯体的移动；要实现重心转移，髋关节和踝关节的偏转自由度是必不可少的;机器人要达到目标位置，有时必须进行转弯，所以需要有髋关节上的转体自由度。
另外膝关节处配置一个俯仰自由度能够调整摆动腿的着地高度，使上下台阶成为可能，还能实现不同的步态。
这样最终决定髋关节配置3个自由度，包括转体、俯仰、和偏转自由度，膝关节配置一个俯仰自由度，踝关节配置有俯仰和偏转两个自由度。
双足机器人运动控制系统设计I. 引言双足机器人是一种特殊的机器人，其结构设计和控制方法相对比较复杂。
为了实现双足机器人在不同地形上稳定地行走和完成各种任务，需要一个完善的运动控制系统。
本文将介绍双足机器人运动控制系统的设计。
II. 双足机器人结构设计双足机器人的结构设计主要包括身体结构和腿部结构两部分。
1. 身体结构双足机器人的身体结构一般是由上下两部分组成。
上部分通常包括头部、脖子、躯干、手臂等组成，下部分则是由两条腿和脚组成。
2. 腿部结构双足机器人的腿部结构通常是由腿部骨架、电机、传感器和连杆等组成。
电机主要用于控制腿的运动，传感器可以检测腿的状态，通过控制电机来保持机器人的平衡。
同时，为了保证机器人在不同地形上的行走稳定性，腿部结构也采用了复杂的设计。
III. 双足机器人运动控制系统概述双足机器人的运动控制系统主要包括以下部分：运动规划、状态估计、运动控制和安全保护。
1. 运动规划双足机器人的运动规划是指如何规划机器人的运动轨迹。
对于双足机器人这种高自由度的机器人来说，运动规划就显得尤为重要。
一个好的运动规划方案可以让机器人更加高效地完成各种动作和任务，同时可以防止机器人在运动时出现干扰和失衡情况。
常见的运动规划方法包括轨迹生成法、优化方法和模型预测控制法等。
2. 状态估计状态估计是指通过传感器检测机器人当前状态，并对其状态进行估计。
状态估计是双足机器人运动控制系统中的一个重要环节，其主要作用是为后面的运动控制提供状态信息。
状态估计的常见方法包括视觉传感器、陀螺仪、加速度传感器和力传感器等。
3. 运动控制运动控制是指在双足机器人的运动过程中，通过运动控制算法和控制器来控制机器人。
运动控制主要包括关节控制、力控制和位置控制等。
关节控制是指通过控制机器人各个关节的转动角度来控制机器人的运动。
力控制是指通过传感器检测机器人受力情况，通过控制机器人的力来控制其行走。
位置控制是指通过控制机器人的姿态和位置来控制运动。
小型舞蹈双足机器人的设计及实现随着科技的不断发展，机器人已经逐渐成为了人们生活中不可或缺的一部分。
双足机器人更是备受关注，因为它能够模仿人类的步态和行走方式，具有很高的研究和实用价值。
本文将着重介绍小型舞蹈双足机器人的设计和实现过程。
一、设计方案1.1 结构设计小型舞蹈双足机器人的结构设计需要考虑到机器人的稳定性和灵活性。
一般来说，双足机器人的结构包括两条腿、躯干和头部。
由于设计的是小型舞蹈机器人，所以结构设计的关键是要保证其舞蹈动作的流畅性和美观性。
1.2 控制系统设计小型舞蹈双足机器人的控制系统设计是整个机器人设计中最为关键的一部分。
控制系统需要保证机器人可以按照预设的舞蹈动作进行运动，并能够对外界环境的变化做出及时的反应。
控制系统通常采用的是传感器和执行器相结合的方式。
传感器可以用来感知机器人身体的姿态和环境的变化，执行器则用来控制机器人的运动。
在小型舞蹈双足机器人的设计中，通常会采用陀螺仪、加速度计和位置传感器等来感知机器人身体的姿态，然后通过舵机等执行器来控制机器人的运动。
1.3 电源供应与动力系统设计小型舞蹈双足机器人通常会采用锂电池或者镍氢电池作为电源供应，这样可以保证机器人的动力足够，同时又能够保持机器人的轻巧性。
动力系统通常会采用电机和舵机相结合的方式，电机用来提供机器人的移动动力，舵机用来控制机器人的身体姿态。
二、实现过程2.1 结构制作与装配在实现小型舞蹈双足机器人的过程中，首先需要进行结构制作与装配工作。
根据设计方案，制作机器人的腿部、躯干和头部，并进行装配。
在装配过程中需要保证机器人的结构稳定，同时要保证机器人的外形美观。
在结构制作与装配完成之后，就需要进行控制系统的调试工作。
首先需要编写控制程序，然后进行传感器和执行器的调试，保证机器人可以按照预设的舞蹈动作进行运动。
在调试过程中需要考虑到机器人的稳定性和姿态控制的准确性。
最后需要进行电源供应与动力系统的调试工作。
将电池与动力系统连接起来，然后进行动力系统的调试，保证机器人的动力足够，并且能够保持机器人的轻巧性。
基于STM32F407的双足机器人双足机器人是一种仿生机器人，具有双足步行能力，能够模拟人类的步态和动作。
它具有很高的灵活性和稳定性，可以适应不同的地形和环境。
基于STM32F407的双足机器人具有先进的控制系统和智能算法，能够实现复杂的动作和任务。
本文将介绍基于STM32F407的双足机器人的设计原理、控制系统和应用场景。
一、设计原理基于STM32F407的双足机器人主要由机械结构、传感器系统、控制系统和动力系统四个部分组成。
机械结构是双足机器人的骨架，它决定了机器人的外形和运动方式。
传感器系统用于感知环境和身体状态，包括视觉传感器、惯性传感器、力传感器等。
控制系统是双足机器人的大脑，它接收传感器数据并计算出相应的动作指令。
动力系统则负责执行控制系统的指令，驱动机器人进行运动。
1. 高性能处理器：STM32F407是一款高性能的32位微控制器，具有丰富的外设和强大的计算能力，能够满足双足机器人复杂的控制算法和实时运动要求。
2. 多轴驱动：双足机器人需要精确的多轴驱动来实现步行和平衡，STM32F407提供了丰富的PWM输出通道和高速定时器，能够满足机器人的驱动需求。
3. 实时通信：双足机器人需要实时地接收和发送数据，与外部设备进行通信。
STM32F407具有丰富的通信接口和高速外设，能够满足双足机器人的通信需求。
基于STM32F407的双足机器人的设计原理可以满足机器人的高性能计算和实时控制要求，为机器人的稳定步行和复杂动作提供了坚实的技术基础。
二、控制系统基于STM32F407的双足机器人的控制系统包括感知、规划和执行三个部分，实现了双足机器人的全面控制。
感知部分主要通过传感器系统获取环境信息和身体状态，包括视觉、力觉、陀螺仪等传感器，将感知到的数据传输给控制系统。
规划部分主要通过控制算法对感知数据进行处理和分析，得出接下来的运动控制指令。
执行部分主要通过动力系统执行规划好的运动控制指令，控制机器人进行步行和平衡。
双足仿生机器人行走机构设计1. 引言双足仿生机器人是一种模仿人类步行方式的机器人，其行走机构的设计是实现机器人自主行走的关键。
本文将介绍双足仿生机器人行走机构的设计原理、结构与控制方法。
2. 设计原理双足仿生机器人的行走机构设计基于人类步行的原理。
人类步行是一种交替进行的两足动作，每步分为摆动相和支撑相。
在摆动相中，一只脚离地，并向前摆动；在支撑相中，另一只脚着地支撑身体。
机器人的行走机构需要模拟这一过程，通过控制各关节的运动实现机器人的步行。
3. 结构设计双足仿生机器人的行走机构包括传感模块、控制模块和执行模块。
传感模块用于感知机器人身体姿态和环境信息，如倾斜角、步长和地面状态等。
控制模块根据传感器信号和预设的步态参数计算关节的运动轨迹和力矩控制信号。
执行模块根据控制模块的指令，控制各关节运动，实现机器人的步行。
具体的结构设计包括：3.1 关节设计双足仿生机器人的关节设计需要考虑力矩传输、运动范围和结构强度等因素。
一般采用电机驱动的关节设计，通过控制电机的转动角度和力矩，实现机器人的步行动作。
3.2 脚底设计机器人的脚底设计需要考虑地面的摩擦力、稳定性和抗震性等因素。
一般采用具有摩擦力的材料作为脚底，例如橡胶或塑料材料。
同时，在脚底设计中还可以添加传感器，用于感知地面的状态和表面特征。
3.3 稳定性设计双足仿生机器人的稳定性设计是保证机器人能够在不倒地的情况下行走。
稳定性设计包括重心的控制、姿态的调节和动态平衡控制等。
通过控制机器人的关节运动和重心转移，使机器人能够保持平衡并行走。
4. 控制方法双足仿生机器人的行走机构控制方法包括开环控制和闭环控制两种。
4.1 开环控制开环控制是指根据预设的步态参数，通过控制各关节的运动轨迹和力矩，实现机器人的步行。
开环控制简单但稳定性较差，容易受到外界干扰影响。
4.2 闭环控制闭环控制是根据传感器信号和控制模块的反馈信息，实时调整关节的运动轨迹和力矩，以实现更加稳定的步行。
双足竞步机器人设计与制作技术报告模板一、引言二、设计原理1.步态模拟双足竞步机器人的关键技术之一是步态模拟。
通过传感器和控制算法，机器人能够模拟人类的步态，并在不同的地形和速度下保持稳定。
这一设计原理是基于人体力学和动力学的研究，通过对关节和肌肉的仿真，实现了机器人的步态模拟。
2.传感器和控制系统双足竞步机器人需要通过传感器来感知外界环境，并通过控制系统来进行运动控制。
常用的传感器包括倾斜传感器、力/力矩传感器和视觉传感器等，用于测量机器人的倾斜角度、步态力矩和周围环境。
控制系统则是根据传感器测量的数据进行计算和控制的核心部分，常用的控制算法包括PID控制、模糊控制和神经网络控制等。
三、制作过程1.机械结构设计双足竞步机器人的机械结构设计是机器人制作的重要环节。
由于机器人需要模拟人类的步态，机械结构需要能够实现人类步态的运动。
常用的设计原理包括杆件模型、连杆模型和刚体模型等，通过在设计中考虑杆件的长度、角度和连接方式等因素，实现机器人的步态运动。
2.电子系统设计3.软件系统设计双足竞步机器人的软件系统设计主要包括控制算法和用户界面设计。
控制算法需要根据机器人的步态模拟原理进行编写，实现机器人的稳定行走和竞速。
用户界面设计则是为了方便用户对机器人进行操作和控制，常用的设计方式包括图形界面和命令行界面等。
四、实验结果与分析经过设计和制作，我们成功地完成了一台双足竞步机器人，并进行了相关实验。
实验结果表明，机器人能够模拟人类的步态，并在不同的地形和速度下保持稳定。
同时，机器人还能够进行竞速比赛，并达到了预期的速度。
然而，我们也发现了一些问题。
首先，机器人在不同地形下的稳定性仍然有待提高，特别是在不平坦的地形上。
其次，机器人的竞速能力还有待改善，我们计划在之后的研究中进一步优化机器人的设计和控制算法。
五、总结通过本次的设计与制作，我们对双足竞步机器人的设计与制作技术有了更深入的了解。
步态模拟、传感器和控制系统、机械结构设计、电子系统设计和软件系统设计等都是构成双足竞步机器人的重要技术。
小型双足步行机器人的结构及其控制电路设计
两足步行是步行方式中自动化程度最高、最为复杂的动态系统。
两足步行系统具有非常丰富的动力学特性，对步行的环境要求很低，既能在平地上行走，也能在非结构性的复杂地面上行走，对环境有很好的适应性。
与其它足式机器人相比，双足机器人具有支撑面积小，支撑面的形状随时间变化较大，质心的相对位置高的特点。
是其中最复杂，控制难度最大的动态系统。
但由于双足机器人比其它足式机器人具有更高的灵活性，因此具有自身独特的优势，更适合在人类的生活或工作环境中与人类协同工作，而不需要专门为其对这些环境进行大规模改造。
例如代替危险作业环境中(如核电站内)的工作人员，在不平整地面上搬运货物等等。
此外将来社会环境的变化使得双足机器人在护理老人、康复医学以及一般家务处理等方面也有很大的潜力。
双足步行机器人自由度的确定
两足步行机器人的机构是所有部件的载体，也是设计两足步行机器人最基本的和首要的工作[1]。
它必须能够实现机器人的前后左右以及爬斜坡和上楼梯等的基本功能，因此自由度的配置必须合理:首先分析一下步行机器人的运动过程(前向)和行走步骤:重心右移(先右腿支撑)、左腿抬起、左腿放下、重心移到双腿中间、重心左移、右腿抬起、右腿放下、重心移到双腿间，共分8个阶段。
从机器人步行过程可以看出:机器人向前迈步时，髓关节与踝关节必须各自配置有一个俯仰自由度以配合实现支撑腿和上躯体的移动;要实现重心转移，髋关节和踝关节的偏转自由度是必不可少的;机器人要达到目标位置，有时必须进行转弯，所以需要有髋关节上的转体自由度。
另外膝关节处配置一个俯仰自由度能够调整摆动腿的着地高度，使上下台阶成为可能，还能实现不同的步态。
这样最终决定髋关节配置3个自由度，包括转体(roll)、俯仰(pitch)和偏转(yaw)自由度，膝关节配置一个俯仰自由度，踝关节配置有俯仰和偏转两个自由度。
这样，每条腿配置6个自由度，两条腿共12个自由度。
髋关节、膝关节和踝关节的俯仰自由度共同协调动作可完成机器人的在纵向平面(前进方向)内的直线行走功能；髋关节的转体自由度可实现机器人的转弯功能；髋关节和踝关节的偏转自由度协调动作可实现在横向平面内的重心转移功能。
机器人的转体(roll)、俯仰(pitch)和偏转(yaw)定义如图1所示[2]。
蜗轮蜗杆或丝缸减速机构。
由于本研究制作的机器人是桌上型的重量很轻的作实验用的小型双足步行机器人。
因此机器人的各关节是选择使用舵机驱动。
图3电动舵机工作原理方框图
附表RC伺服电机的参数
此类电机的特点就是体积小、重量轻且控制简单，另外价格也较便宜。
附表示出了电机的参数。
步行机器人每条腿的自由度为6。
各关节的驱动使用的是北京汉库科技有限公司的HG14-M的大力矩舵机。
机构的设计
根据本课题的要求，本文设计了机器人的机构，其主要特点有以下几点:
布置对称性
步行运动中普遍存在结构对称性。
Goldberg[3]等人研究了步行运动中的对称性，发现机身运动的对称性和腿机构的对称性之间存在相互关系。
在单足支撑阶段如图４，对称性的机身运动要求腿部机构也是对称的;在双足支撑阶段如图５，机身对称性运动未必需要腿部机构的对称性，除非有额外的约束条件。
根据这点，笔者在结构设计时也采用对称性布置[4]。
框架的设计有效的利用了RC伺服电机的尺寸大小，并使电机的活动范围能尽量符合各关节的活动范围。
采用多关节型结构。
行走机构能实现平地前后行、平地侧行、转弯、上下台阶、爬斜坡等功能。
整个结构采用1mm的铝合金(LY12)钣金材料，这种材料重量轻、硬度高、强度虽不如钢，但却大大高于普通铝合金。
且这种材料具有弹性模量、密度比高的特点。
由于机器人的各关节是用RC伺服电机驱动，为了减小机器人的体积、减轻重量，机器人的结构做成是框架型的。
框架的设计有效的利用了RC伺服电机的尺寸大小，并使电机的活动范围能尽量符合各关节的活动范围。
控制系统
方案构思
由于本机器人机构采用了12个舵机，本控制系统就是要实现能同时驱动这12个舵机的功能。
由前面的
图8机器人控制器线路图
结语
在本文中，探讨了舵机的安装方法，框架的设计以及制作了能通过伺服电机控制运动的一种经济型的双足步行机器人。
另外，实现了用单片机与CPLD控制12个ＲＣ伺服电机的设想。
今后，将研讨运用逆运动学的原理，通过预先给定机器人各个部位的运动轨迹，通过运算确定好各关节的旋转角度然后通过控制系统得控制算法，以实现机器人的实际行走过程。
