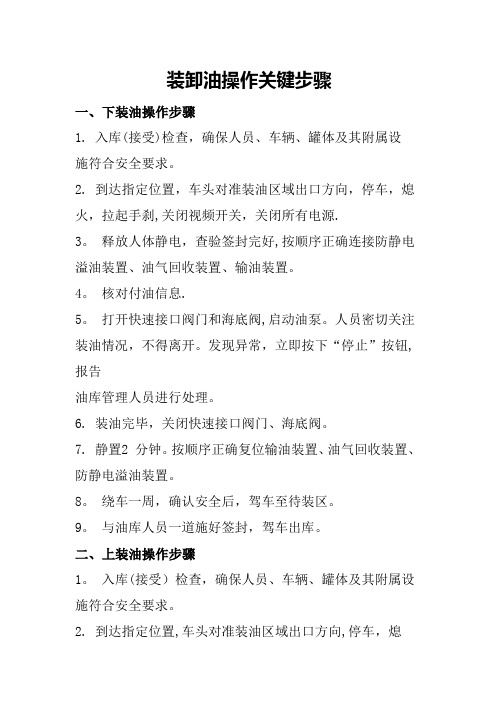

装卸油操作关键步骤一、下装油操作步骤1. 入库(接受)检查，确保人员、车辆、罐体及其附属设施符合安全要求。
2. 到达指定位置，车头对准装油区域出口方向，停车，熄火，拉起手刹,关闭视频开关，关闭所有电源.3。
释放人体静电，查验签封完好,按顺序正确连接防静电溢油装置、油气回收装置、输油装置。
4。
核对付油信息.5。
打开快速接口阀门和海底阀,启动油泵。
人员密切关注装油情况，不得离开。
发现异常，立即按下“停止”按钮,报告油库管理人员进行处理。
6. 装油完毕，关闭快速接口阀门、海底阀。
7. 静置2 分钟。
按顺序正确复位输油装置、油气回收装置、防静电溢油装置。
8。
绕车一周，确认安全后，驾车至待装区。
9。
与油库人员一道施好签封，驾车出库。
二、上装油操作步骤1。
入库(接受）检查，确保人员、车辆、罐体及其附属设施符合安全要求。
2. 到达指定位置,车头对准装油区域出口方向,停车，熄火，拉起手刹,关闭视频开关，关闭所有电源。
3。
释放人体静电,查验签封完好，正确连接静电释放装置。
4. 沿扶梯登上罐顶，完全打开防护栏，打开罐口，插入输油鹤管（距罐底不得大于200mm)。
5. 核对付油信息,录入密码。
6. 打开鹤管输油阀门，按下灌装启动按钮（手动装油时, 缓慢开启输油阀门,控制流速.人员密切关注装油情况，不得离开.发现异常，立即按下“停止”按钮，报告油库管理人员进行处理。
7。
装油完毕，关闭鹤管输油阀门，静置2 分钟，缓慢拔出鹤管并复位。
盖好罐口，与油库人员一道施好签封,至扶梯处放下防护栏，沿扶梯下罐。
8. 解除静电释放装置并复位,与油库人员一道施好签封。
9. 绕车一周，确认安全后，驾车出库。
三、卸油操作步骤1。
在加油站人员引导下到达指定位置,车头对准卸油区域出口方向，停车,熄火,拉起手刹，关闭视频开关，关闭所有电源。
2. 释放人体静电，查验签封完好，正确连接静电释放装置.3. 稳油15 分钟。
摆好警戒线、警示牌、消防器材。
连接好油气回收装置、卸油装置。
油品鹤管装卸系统流程图油气储运与油品装卸专用鹤管生产厂家分享油品装卸系统及其装卸,卸油工艺流程有2种方法，即上部缷油流程和下部缷油流程；其中上部缷油流程又分为:泵卸油流程、自流卸油流程.1。
上部卸油工艺流程上部卸油—-是通过鹤管从油罐车上部用泵或虹吸自流的方法将油卸车。
———-—-这是我国铁路卸油广泛采用的方法。
①泵卸油流程：1)设备及流程介绍泵卸油流程图1—鹤管；2—集油管；3-输油管；4—输油泵;5-真空泵；6—放空罐;7-真空罐;8—零位油罐；9-真空管;10—扫舱总管；11—扫舱短管2）泵卸油流程的三大系统：a）输油系统的作用:输转油罐车与储油罐内的油品。
设备：鹤管集油管、输油管和输油泵等。
b）真空系统的作用：填充鹤管的虹吸和收净油罐车底油.设备：真空泵、真空罐、真空管线和扫舱短管等.c)放空系统的作用：装卸完毕后，将管线中的油品放空,以免下次输送其它油品时造成混油现象或易凝油品冻结于管线中。
设备：放空罐和放空管线.3）存在的问题:从油罐车内卸出的油品可直接泵送至储油罐，不经过零位罐,减少了油品损耗。
必须设置高大的鹤管、栈桥和真空系统等,设备多、操作复杂，并往往形成气阻，影响正常卸油。
适用场合:平原大型油库②自流卸油流程：1-鹤管；2-真空管；3-集油管；4-真空罐;5-抽底油管；6-零位油罐；7—离心泵;8—储油区当油罐车高于零位油罐并具有足够的位差时，即可采用虹吸自流卸油。
鹤管必须具有抽真空或填充油料的设备。
虹吸自流卸油的优点:不受泵和动力的影响.缺点:卸油后，多一次输转,增加了油品的蒸发损耗.自流装车流程：凡地形高差可以利用并具备自流装车条件的油库,应尽量采用自流装车.2。
下部卸油流程:1-油罐车下卸器；2—软管;3—集油管；4—油泵设备：油罐车下卸器、输油管路等组成.罐车下卸器与集油管的连接方式：是橡胶管或铝制卸油臂完成的。
优点：采用下部卸油，克服了上部卸油的全部缺点，地面建筑少，有利于对空隐蔽和操作.。
陆用流体装卸臂的旋向旋向判定法则：操作人员假想在站台上，面对槽车，站在已装好的活动上（或面对槽车，站在已装好的装卸臂立柱前面），当装卸壁在人或活动梯的左侧且装卸臂呈复位状态或内外臂在立柱的左侧时，此装卸的旋向判定为左旋，称为左旋臂；反之即为右旋臂。
A、配重式 B 弹簧缸式C 气缸式 D 配重气缸式E 配重锁紧杆式F 弹簧缸锁紧杆式G 弹簧缸气缸式、、、、、、① 90°出口 45°出口③ 分流帽 法兰出口② ④ ⑤ 90°转角法兰出口 a. 潜油泵⑥ 硬/软管法兰出口 b. 快速接头⑦ 密封帽/软管回气 c. 阀门⑧ 密封帽/软硬管回气 d. 紧急脱离装置⑨ 密封帽/全硬管回气 e. 伸缩垂管⑩ 金属软管/干式分离阀 f. 其它1---顶部装卸2---底部装卸AL---陆用AM---船用船用流体装卸臂船用流体装卸臂是具有转动灵活、密封性好，能适应较为恶劣环境等多种特点的旋转接头与管道串联起来，用于码头与槽船之间传输液体或气体介质的专用设备。
---在传输过程中，在槽船的正常漂移范围内与槽船随动；---设计温度范围最大为了-196℃-+250℃；---设计压力为PN-0.08Mpa-PN10Mpa;---管道材质：碳钢、不锈钢---管道口径：DN100-DN600汽油、柴油、煤油、溶剂油、石脑油、原油等石油液体产品；石油液化气、天然气、液氨、二甲醚等液化气体产品；硫酸、盐酸、甲醇、沥青等液体化工产品；水溶液、水煤浆、食用液体产品等；活动梯活动梯是用于操作人员在固定平台与不同高度槽车顶部之间的安全行走，作为标准产品，活动梯配有踏步踏实锁紧、弹簧缸平衡机构、手膝护栏、护脚翻转踏步。
金属踏步全部经镀锌处理。
规格：S-三步梯，伸出长度1250MM; M-四步梯，伸出长度1650MM; L-五步梯，伸出长度2050MM;类型：A-梯宽800MM ，无围栏 B-同A型梯，带围栏 C-梯宽600MM ，无围栏自支承结构和单配重系统，管道系统采用变截面结构，所有外载和变矩由旋接头承担。
第二章油品的装卸作业油库油品储运工艺系统由储油系统、装卸油系统和泵送系统组成，由管网将它们连接起来，实现对油品的装卸、输转、存储作业，如下图所示。
第一节油品的铁路装卸作业一、铁路装卸油设施1、铁路油罐车铁路油罐车是散装石油及石油产品铁路运输的专用运载工具。
其主要技术经济指标有：（1）实际载重（净载重）：油罐车可以装载油品的重量，单位以吨计。
它是以油罐车的有效容积乘以装载油品的密度计算而得的。
（2）标记载重：油罐车上所标示的载重量，单位以吨计。
（3）自重：空罐车自身的重量，单位以吨计。
（4）净载重系数：油罐车净载重与标记载重加自重之和的比值，一般在0.55~0.7之间。
净载重系数是表示油罐车经济效率的主要指标之一。
净载重系数越高，说明油罐车运油的效率越高。
净载重系数的大小取决于油罐车的结构、材质、罐体的有效容积和油品的密度，一般是有效容积越大，净载重系数越大。
（5）冷却系数：罐车油罐表面积与载重量的比值，表示每吨油品的散热面积。
冷却系数越小，油品在运输过程中散热越慢，这对运送易凝、高粘油品是十分有利的。
（6）车体尺寸：主要包括罐车长度、罐车总高、罐车总宽、底架高度、罐体直径等。
铁路油罐车按其功能（或装载油品的性质），可分为轻油罐车、粘油（重油）罐车、沥青罐车和液化气罐车四种；按其结构特点可分为有空气包和无空气包罐车、有底架和无底架罐车、上卸式和下卸式罐车；按其载重量又可分为不同载重级别的罐车，如25t、50t、52t、60t、62t、65t等多种类型。
铁路油罐车是由罐体、油罐附件、底架和走行部分三部分组成。
罐体是两端为准球形头盖的卧式圆筒形油罐，它是由4～13mm的钢板焊接制成，通常圆筒下部的钢板要比上部钢板厚20～40%。
油罐附件包括空气包、人孔、安全装置等。
罐顶上的空气包用来容纳运输过程中因油品温度升高而膨胀的油品，空气包的容积为油罐容积的2～3%，钢板厚度一般为6mm。
空气包上有一个带盖人孔，装卸油鹤管可通过人孔进行装卸油作业，此外操作人员还可以从人孔进入罐车中进行检查、清扫。

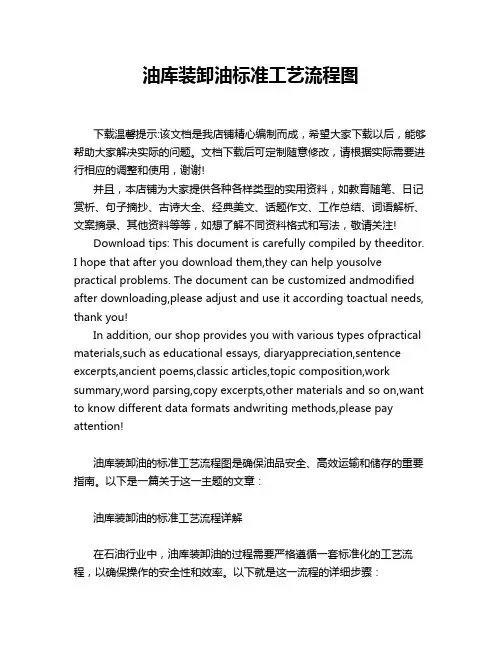

油库装卸油标准工艺流程图下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!油库装卸油的标准工艺流程图是确保油品安全、高效运输和储存的重要指南。
第二章油品的装卸作业油库油品储运工艺系统由储油系统、装卸油系统和泵送系统组成，由管网将它们连接起来，实现对油品的装卸、输转、存储作业，如下图所示。
第一节油品的铁路装卸作业一、铁路装卸油设施1、铁路油罐车铁路油罐车是散装石油及石油产品铁路运输的专用运载工具。
其主要技术经济指标有：（1）实际载重（净载重）：油罐车可以装载油品的重量，单位以吨计。
它是以油罐车的有效容积乘以装载油品的密度计算而得的。
（2）标记载重：油罐车上所标示的载重量，单位以吨计。
（3）自重：空罐车自身的重量，单位以吨计。
（4）净载重系数：油罐车净载重与标记载重加自重之和的比值，一般在0.55~0.7之间。
净载重系数是表示油罐车经济效率的主要指标之一。
净载重系数越高，说明油罐车运油的效率越高。
净载重系数的大小取决于油罐车的结构、材质、罐体的有效容积和油品的密度，一般是有效容积越大，净载重系数越大。
（5）冷却系数：罐车油罐表面积与载重量的比值，表示每吨油品的散热面积。
冷却系数越小，油品在运输过程中散热越慢，这对运送易凝、高粘油品是十分有利的。
（6）车体尺寸：主要包括罐车长度、罐车总高、罐车总宽、底架高度、罐体直径等。
铁路油罐车按其功能（或装载油品的性质），可分为轻油罐车、粘油（重油）罐车、沥青罐车和液化气罐车四种；按其结构特点可分为有空气包和无空气包罐车、有底架和无底架罐车、上卸式和下卸式罐车；按其载重量又可分为不同载重级别的罐车，如25t、50t、52t、60t、62t、65t等多种类型。
铁路油罐车是由罐体、油罐附件、底架和走行部分三部分组成。
罐体是两端为准球形头盖的卧式圆筒形油罐，它是由4～13mm的钢板焊接制成，通常圆筒下部的钢板要比上部钢板厚20～40%。
油罐附件包括空气包、人孔、安全装置等。
罐顶上的空气包用来容纳运输过程中因油品温度升高而膨胀的油品，空气包的容积为油罐容积的2～3%，钢板厚度一般为6mm。
空气包上有一个带盖人孔，装卸油鹤管可通过人孔进行装卸油作业，此外操作人员还可以从人孔进入罐车中进行检查、清扫。
油品鹤管装卸系统流程图
油气储运与油品装卸专用鹤管生产厂家分享油品装卸系统及其装卸, 卸油工艺流程有2种方法，即上部缷油流程和下部缷油流程；其中上部卸油流程又分为：泵卸油流程、自流卸油流程。
1.上部卸油工艺流程
上部卸油--是通过鹤管从油罐车上部用泵或虹吸自流的方法将油卸车。
------这是我国铁路卸油广泛采用的方法。
①泵卸油流程:
1）设备及流程介绍
泵卸油流程图
1-鹤管；2-集油管；3-输油管；4-输油泵；5-真空泵；6-放空罐；7-真空罐；8-零位油罐；9-真空管；10-扫舱总管；11-扫舱短管
2）泵卸油流程的三大系统：
a）输油系统的作用：输转油罐车与储油罐内的油品。
设备：鹤管集油管、输油管和输油泵等。
b）真空系统的作用：填充鹤管的虹吸和收净油罐车底油设备：真空泵、真空罐、真空管线和扫舱短管等。
C）放空系统的作用：装卸完毕后，将管线中的油品放空，以免下
次输送其它油品时造成混油现象或易凝油品冻结于管线中。
设备：放空罐和放空管线。
3）存在的问题:
从油罐车内卸出的油品可直接泵送至储油罐，不经过零位罐，减
少了油品损耗。
必须设置高大的鹤管、栈桥和真空系统等，设备多、操作复杂，并往往形成气阻，影响正常卸油。
适用场合：平原大型油库
②自流卸油流程:
1-鹤管；2-真空管；3-集油管；4-真空罐；
5-抽底油管；6-零位油罐；7-离心泵；8-储油区
当油罐车高于零位油罐并具有足够的位差时，即可采用虹吸自流卸油。
鹤管必须具有抽真空或填充油料的设备。
虹吸自流卸油的优点：不受泵和动力的影响。
缺点：卸油后，多一次输转，增加了油品的蒸发损
自流装车流程:
凡地形高差可以利用并具备自流装车条件的油库，应尽量采用自
流装车。
2.下部卸油流程:
1-油罐车下卸器；2-软管；3-集油管；4-油泵
设备：油罐车下卸器、输油管路等组成。
罐车下卸器与集油管的连接方式：是橡胶管或铝制卸油臂完成的优
点：采用下部卸油，克服了上部卸油的全部缺点，地面建筑少,有利于对空隐蔽和操作。
