电加热炉温度控制系统设计说明

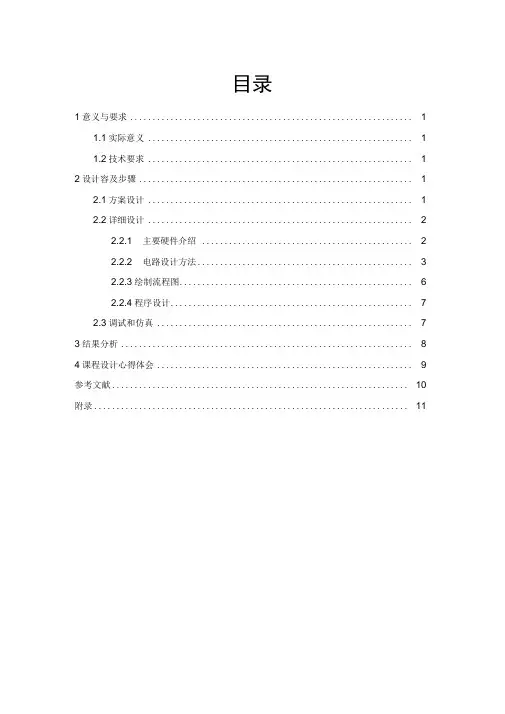

目录1意义与要求 (1)1.1实际意义 (1)1.2技术要求 (1)2设计容及步骤 (1)2.1方案设计 (1)2.2详细设计 (2)2.2.1 主要硬件介绍 (2)2.2.2 电路设计方法 (3)2.2.3绘制流程图 (6)2.2.4程序设计 (7)2.3调试和仿真 (7)3结果分析 (8)4课程设计心得体会 (9)参考文献 (10)附录 (11)电加热炉温度控制系统设计1意义与要求1.1实际意义在现实生活当中，很多场合需要对温度进行智能控制，日常生活中最常见的要算空调和冰箱了，他们都能根据环境实时情况，结合人为的设定，对温度进行智能控制。

工业生产中的电加热炉温度监控系统和培养基的温度监控系统都是计算机控制系统的典型应用。

通过这次课程设计，我们将自己动手设计一个小型的计算机控制系统，目的在于将理论结合实践以加深我们对课本知识的理解。

1.2技术要求要求利用所学过的知识设计一个温度控制系统，并用软件仿真。

功能要求如下：（1）能够利用温度传感器检测环境中的实时温度；（2）能对所要求的温度进行设定；（3）将传感器检测到得实时温度与设定值相比较，当环境中的温度高于或低于所设定的温度时，系统会自动做出相应的动作来改变这一状况，使系统温度始终保持在设定的温度值。

2设计容及步骤2.1方案设计要想达到技术要求的容，少不了以下几种器件：单片机、温度传感器、LCD 显示屏、直流电动机等。

其中单片机用作主控制器，控制其他器件的工作和处理数据；温度传感器用来检测环境中的实时温度，并将检测值送到单片机中进行数值对比；LCD显示屏用来显示温度、时间的数字值；直流电动机用来表示电加热炉的工作情况，转动表示电加热炉通电加热，停止转动表示电加热炉断电停止加热。

整体思路是这样的：首先我们通过按键设定所需要的温度值，然后利用温度传感器检测电加热炉的实时加热温度，并送至单片机与设定值进行比较。

若检测值小于设定值，则无任何动作，电加热炉继续导通加热；若检测值大于设定值，则单片机控制光电耦合器导通，继电器动作，电加热炉断电停止加热。

计算机控制技术课程设计任务书题目：基于数字 PID 的电加热炉温度控制系统设计设计内容电阻加热炉用于合金钢产品热力特性实验，电加热炉用电炉丝提供功率，使其在预定的时问内将炉内温度稳定到给定的温度值。

在木控制对象电阻加热炉功率为 8Kw ，由 220V 交流电源供电，采用双向可控硅进行控制。

本设计针对一个温区进行温度控制，要求控制温度范困 50-350 ℃ ，保温阶段温度控制精度为土 l ℃ ．选择和合适的传感器，计算机输出信号经转换后通过双向可控硅控制器控制加热电阻两端的电压。

其对象温控数学模型为：1)(+=-s T e K s G d sd τ 其中：时间常数T d = 350 秒放大系数 K d = 50滞后时间T d = 10 秒控制算法选用PID 控制。

设计步骤一、总体方案设计二、控制系统的建模和数字控制器设计三、硬件的设计和实现1、选择计算机机型（采用51内核的单片机）；2、 设计支持计算机工作的外围电路（ EPROM , RAM 、I/O 端口 、键盘、显示接口电路等）3、设计输入信号接口电路；4、设计D/A 转换和电流驱动接口电路；5、其它相关电路的设计或方案（电源、通信等）四、软件设计1、分配系统资源，编写系统初始化和主程序模块框图；2编写A/D 转换和温度检测子程序枢图；3、编写控制程序和 D/A 转换控制子程序模块粗图；4、其它程序模块（显示与键盘等处理程序）枢图。

五、编写课程设计说明书，绘制完整的系统电路图（ A3 幅面）。

课程设计说明书要求1 ．课程设计说明书应书写认真．字迹工稚，论文格式参考国家正式出版的书籍和论文编排。

2 ．论理正确、逻辑性强、文理通顾、层次分明、表达确切，并提出自己的见解和观点。

3 ．课程设计说明书应有目录、摘要、序言、主干内容（按章节编写）、主要结论和参考书，附录应有系统方枢图和电路原理图。

4 ．课程设计说明书应包括按上述设计步骤进行设计的分析和思考内容和引用的相关知识．摘要单片机的应用正在不断地走向深入，同时带动传统控制检测日新月益更新。

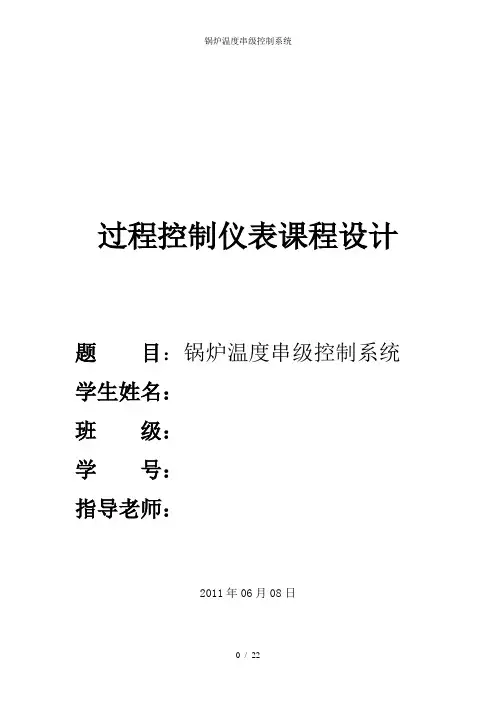

过程控制仪表课程设计题目：锅炉温度串级控制系统学生姓名：班级：学号：指导老师：2011年06月08日目录摘要 (2)1系统简介 (2)1.1 控制方式的确定 (3)1.2 检测元件和执行机构的选择 (4)1.2.1 检测元件的选择 (4)1.2.2 执行机构的选择 (4)1.2.3 微型计算机的选择 (4)1.2.4 输入输出通道及外围设备的选择 (6)2设计方案及仪表选型2.1系统控制硬件的设计2.1.1系统的原理框图.2.1.2 温度检测电路单元 (7)2.1.3 执行器的选择 (14)2.1.4 控制系统仪表配接图及说明2.1.5 仪表型号清单2.2 系统控制的软件设计3系统仿真的实现4设计总结参考文献 (20)摘要电阻炉是现代工业生产的主要装备，在国民经济建设中具有举足轻重的作用。

本次设计是根据电阻炉温度控制技术的发展要求而设计的一种温度实时串级控制系统。

其控制原理、思想非常适用于自动化程度比较高的企业以及现场环境比较复杂的控制场所。

本系统利用温度传感器、变送器、PLC及其配套的A/D转换器件MAD02、上位计算机等，完成了电阻炉温度可编程控制器串级控制系统的设计，以CX-Programmer、Windows为平台，通过上位机和下位机软件的设计，实现电阻炉温度的实时串级控制。

1、系统简述随着我国国民经济的快速发展，锅炉的使用范围越来越广泛。

而锅炉温度控制是工业生产过程中经常遇到的过程控制,有些工艺过程对其温度的控制效果直接影响着产品的质量和产量。

现代锅炉的生产过程可以实现高度的机械化，这就为锅炉的自动化提供了有利条件。

锅炉自动化是提高锅炉安全性和经济性的重要措施。

目前，锅炉的自动化主要包括自动检测、自动调节、程序控制、自动保护和控制计算五个方面。

实现锅炉自动化能够提高锅炉运行的安全性、经济性和劳动生产率，改善劳动条件，减少运行人员。

锅炉是工业企业重要的动力设备，其任务是供给合格稳定的蒸汽或热水，以满足负荷的需要。

计算机控制技术课程设计任务书题目：基于数字 PID 的电加热炉温度控制系统设计设计内容电阻加热炉用于合金钢产品热力特性实验，电加热炉用电炉丝提供功率，使其在预定的时问内将炉内温度稳定到给定的温度值。

在木控制对象电阻加热炉功率为 8Kw ，由 220V 交流电源供电，采用双向可控硅进行控制。

本设计针对一个温区进行温度控制，要求控制温度范困 50-350 ℃ ，保温阶段温度控制精度为土 l ℃ ．选择和合适的传感器，计算机输出信号经转换后通过双向可控硅控制器控制加热电阻两端的电压。

其对象温控数学模型为：1)(+=-s T e K s G d sd τ 其中：时间常数T d = 350 秒放大系数 K d = 50滞后时间T d = 10 秒控制算法选用PID 控制。

设计步骤一、总体方案设计二、控制系统的建模和数字控制器设计三、硬件的设计和实现1、选择计算机机型（采用51内核的单片机）；2、 设计支持计算机工作的外围电路（ EPROM , RAM 、I/O 端口 、键盘、显示接口电路等）3、设计输入信号接口电路；4、设计D/A 转换和电流驱动接口电路；5、其它相关电路的设计或方案（电源、通信等）四、软件设计1、分配系统资源，编写系统初始化和主程序模块框图；2编写A/D 转换和温度检测子程序枢图；3、编写控制程序和 D/A 转换控制子程序模块粗图；4、其它程序模块（显示与键盘等处理程序）枢图。

五、编写课程设计说明书，绘制完整的系统电路图（ A3 幅面）。

课程设计说明书要求1 ．课程设计说明书应书写认真．字迹工稚，论文格式参考国家正式出版的书籍和论文编排。

2 ．论理正确、逻辑性强、文理通顾、层次分明、表达确切，并提出自己的见解和观点。

3 ．课程设计说明书应有目录、摘要、序言、主干内容（按章节编写）、主要结论和参考书，附录应有系统方枢图和电路原理图。

4 ．课程设计说明书应包括按上述设计步骤进行设计的分析和思考内容和引用的相关知识．摘要单片机的应用正在不断地走向深入，同时带动传统控制检测日新月益更新。

信电工程学院电气工程及其自动化专业课程设计任务书（综合实践）课程设计的目的是通过一个实际工程的设计，巩固和加深对课程所学理论知识的理解；培养学生分析问题和独立解决实际问题的能力，理论联系实际的能力，技术与经济全面考虑问题的观点；初步学习工程经济的计算方法等。

因此，课程设计是专业课程教学中重要的实践性环节。

设计题目1：220kV降压变电站电气一次部分设计1、设计任务根据电力系统规划需新建一座220kV终端变电站。

该站建成后与A、B、C三个220kV电网系统相连并供给110、10kV近区用户供电。

2、原始资料2.1 按照规划要求该所有220kV、110kV和10kV三个电压等级。

本期投产2台变压器预留1台变压器的扩建间隔220kV出线7回其中备用2回110kV出线10回其中备用2回10kV出线14回其中备用2回。

2.2 根据规划本所与系统的连接方式为220kV侧与A及C系统各通过2回架空线路相连与B系统通过1回架空线路相连A与B及B与C之间各有1回架空线路联络。

2.3系统阻抗220kV侧电源A、B、C三个系统容量分别为SA2000MVASB1500MVASC4000MVA系统阻抗标幺值分别为XA 0.3XB 0.4XC 0.2各电抗均以各电源容量为基值计算的标幺值110及10kV侧没有电源。

2.4 110kV侧负荷主要为工厂和地区变电站最大负荷约231MW功率因数cosφ0.9-0.8负荷同时率为0.8其中I、II级负荷占8510kV侧总负荷为12.4MW功率因数cosφ0.9-0.8负荷同时率为0.7Ⅰ、Ⅱ级负荷占70最大一回出线负荷为2500kW所用负荷为400kVAⅠ、Ⅱ级负荷占50。

2.5 220kV和110kV侧出线主保护动作时间为0.2s后备保护时间为2s变压器主保护动作时间为0.2s后备保护时间为1s220kV和110kV侧断路器燃弧时间按0.05s考虑。

2.6 本站拟建地区位于山坡上南面靠丘陵东西北地势平坦、地质构造稳定、土壤电阻率为1.5³102欧²米。

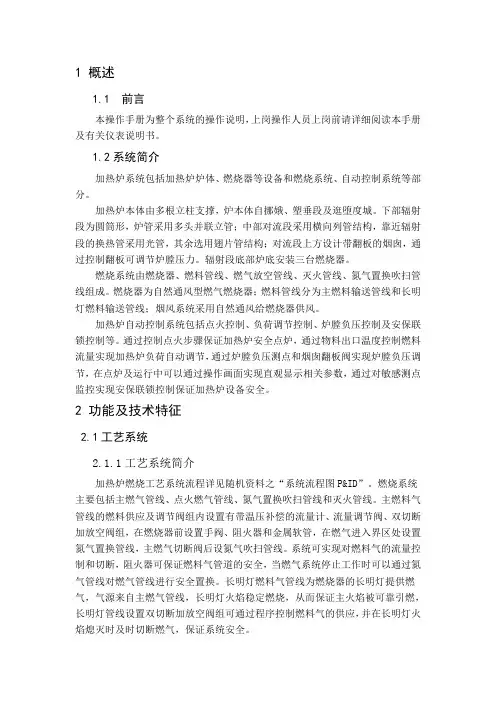

1 概述1.1前言本操作手册为整个系统的操作说明，上岗操作人员上岗前请详细阅读本手册及有关仪表说明书。

1.2系统简介加热炉系统包括加热炉炉体、燃烧器等设备和燃烧系统、自动控制系统等部分。

加热炉本体由多根立柱支撑，炉本体自挪娥、塑垂段及逛堕度城。

下部辐射段为圆筒形，炉管采用多头并联立管；中部对流段采用横向列管结构，靠近辐射段的换热管采用光管，其余选用翅片管结构；对流段上方设计带翻板的烟囱，通过控制翻板可调节炉膛压力。

辐射段底部炉底安装三台燃烧器。

燃烧系统由燃烧器、燃料管线、燃气放空管线、灭火管线、氮气置换吹扫管线组成。

燃烧器为自然通风型燃气燃烧器；燃料管线分为主燃料输送管线和长明灯燃料输送管线；烟风系统采用自然通风给燃烧器供风。

加热炉自动控制系统包括点火控制、负荷调节控制、炉膛负压控制及安保联锁控制等。

通过控制点火步骤保证加热炉安全点炉，通过物料出口温度控制燃料流量实现加热炉负荷自动调节，通过炉膛负压测点和烟囱翻板阀实现炉膛负压调节，在点炉及运行中可以通过操作画面实现直观显示相关参数，通过对敏感测点监控实现安保联锁控制保证加热炉设备安全。

2 功能及技术特征2.1工艺系统2.1.1工艺系统简介加热炉燃烧工艺系统流程详见随机资料之“系统流程图P&ID”。

燃烧系统主要包括主燃气管线、点火燃气管线、氮气置换吹扫管线和灭火管线。

主燃料气管线的燃料供应及调节阀组内设置有带温压补偿的流量计、流量调节阀、双切断加放空阀组，在燃烧器前设置手阀、阻火器和金属软管，在燃气进入界区处设置氮气置换管线，主燃气切断阀后设氮气吹扫管线。

系统可实现对燃料气的流量控制和切断，阻火器可保证燃料气管道的安全，当燃气系统停止工作时可以通过氮气管线对燃气管线进行安全置换。

长明灯燃料气管线为燃烧器的长明灯提供燃气，气源来自主燃气管线，长明灯火焰稳定燃烧，从而保证主火焰被可靠引燃，长明灯管线设置双切断加放空阀组可通过程序控制燃料气的供应，并在长明灯火焰熄灭时及时切断燃气，保证系统安全。

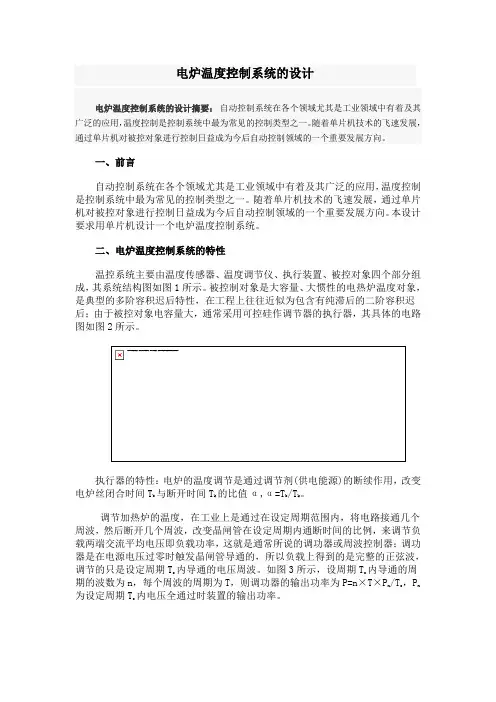

电炉温度控制系统的设计电炉温度控制系统的设计摘要：自动控制系统在各个领域尤其是工业领域中有着及其广泛的应用，温度控制是控制系统中最为常见的控制类型之一。

随着单片机技术的飞速发展，通过单片机对被控对象进行控制日益成为今后自动控制领域的一个重要发展方向。

一、前言自动控制系统在各个领域尤其是工业领域中有着及其广泛的应用，温度控制是控制系统中最为常见的控制类型之一。

随着单片机技术的飞速发展，通过单片机对被控对象进行控制日益成为今后自动控制领域的一个重要发展方向。

本设计要求用单片机设计一个电炉温度控制系统。

二、电炉温度控制系统的特性温控系统主要由温度传感器、温度调节仪、执行装置、被控对象四个部分组成，其系统结构图如图1所示。

被控制对象是大容量、大惯性的电热炉温度对象，是典型的多阶容积迟后特性，在工程上往往近似为包含有纯滞后的二阶容积迟后；由于被控对象电容量大，通常采用可控硅作调节器的执行器，其具体的电路图如图2所示。

执行器的特性：电炉的温度调节是通过调节剂(供电能源)的断续作用，改变电炉丝闭合时间Tb 与断开时间Tk的比值α,α=Tb/Tk。

调节加热炉的温度，在工业上是通过在设定周期范围内，将电路接通几个周波，然后断开几个周波，改变晶闸管在设定周期内通断时间的比例，来调节负载两端交流平均电压即负载功率，这就是通常所说的调功器或周波控制器；调功器是在电源电压过零时触发晶闸管导通的，所以负载上得到的是完整的正弦波，调节的只是设定周期Tc 内导通的电压周波。

如图3所示，设周期Tc内导通的周期的波数为n，每个周波的周期为T，则调功器的输出功率为P=n×T×Pn /Tc，Pn为设定周期Tc内电压全通过时装置的输出功率。

三、电炉的电加热原理当电流在导体中流过时，因为任何导体均存在电阻，电能即在导体中形成损耗，转换为热能，按焦耳楞次定律：Q＝0．2412 Rt Q—热能，卡；I一电流，安9R一电阻，欧姆，t一时间，秒。

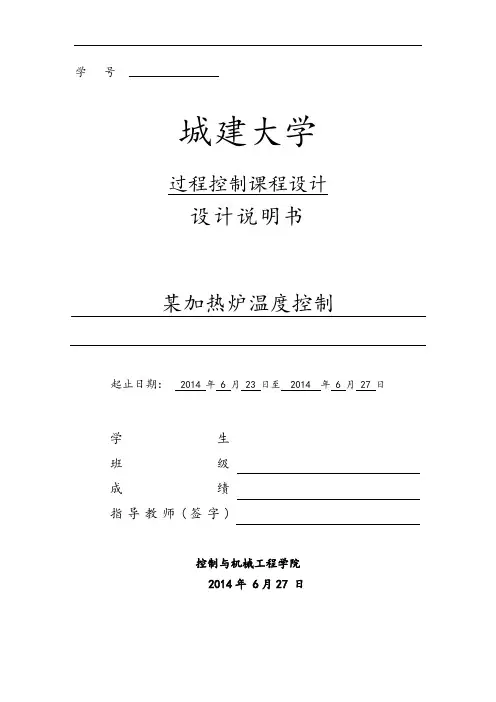

学号城建大学过程控制课程设计设计说明书某加热炉温度控制起止日期：2014 年 6 月 23 日至 2014 年 6 月 27 日学生班级成绩指导教师(签字)控制与机械工程学院2014年 6月27 日城建大学课程设计任务书2013 -2014学年第 2学期控制与机械工程学院电气工程及其自动化专业班级 13电气11班学号课程设计名称：过程控制设计题目：某加热炉温度控制完成期限：自 2014 年 6 月 23 日至 2014 年 6 月 27 日共 1 周设计依据、要求及主要容：一、设计任务某温度过程在阶跃扰动1/∆=作用下，其温度变化的数据如下：q t h试根据实验数据设计一个超调量25%δ≤的无差控制系统。

具体要求如下：p（1）根据实验数据选择一定的辨识方法建立对象的数学模型；（2）根据辨识结果设计符合要求的控制系统（控制系统原理图、控制规律选择等）；（3）根据设计方案选择相应的控制仪表；（4）对设计的控制系统进行仿真，整定运行参数。

二、设计要求采用MATLAB仿真；需要做出以下结果：（1）超调量（2）峰值时间（3）过渡过程时间（4）余差（5）第一个波峰值（6）第二个波峰值（7）衰减比（8）衰减率（9）振荡频率（10）全部P、I、D的参数（11）PID的模型（12）设计思路三、设计报告课程设计报告要做到层次清晰，论述清楚，图表正确，书写工整；详见“课程设计报告写作要求”。

四、参考资料[1] 何衍庆．工业生产过程控制（1版）．：化学工业，2004[2] 邵裕森．过程控制工程．：机械工业2000[3] 过程控制教材指导教师（签字）：教研室主任（签字）：批准日期：年月日摘要在工业生产中必然地要求对加热炉的温度进行有效的控制，使之保持在某一特定的围。

而温度的维持又要求燃料在炉稳定地燃烧。

加热炉燃烧过程是受随机因素干扰的，具有大惯性、纯滞后的非线性过程。

本设计针对加热炉燃烧控制系统，主要介绍的控制方案有单回路控制系统、串级比值控制系统、单交叉限幅控制系统、双交叉限幅控制系统，并对每一种控制方案进行了理论分析。

基于PID的水温控制系统设计摘要本次设计采用proteus仿真软件，以AT89C51单片机做为主控单元，运用PID控制算法，仿真实现了一个恒温控制系统。

设计中使用温度传感器DS18B20采集实时温度，不需要复杂的信号调理电路和A/D转换电路，能直接与单片机完成数据的采集和处理，使用PID算法控制加热炉仿真模型进行温度控制，总体实现了一个恒温控制仿真系统。

系统设计中包含硬件设计和软件设计两部分，硬件设计包含显示模块、按键模块、温度采集模块、温度加热模块。

软件设计的部分，采用分层模块化设计，主要有：键盘扫描、按键处理程序、液晶显示程序、继电器控制程序、温度信号处理程序。

另外以AT89C51 单片机为控制核心，利用PID 控制算法提高了水温的控制精度，使用PID 控制算法实施自动控制系统，具有控制参数精度高、反映速度快和稳定性好的特点。

关键词：proteus仿真，PID，AT89C51，DS18B20温度控制目录1 系统总体设计方案论证 (1)1.1 设计要求 (1)1.2 总体设计方案 (2)2 系统的硬件设计 (3)2.1 系统硬件构成概述 (3)2.2 各单元总体说明 (4)2.3 按键单元 (5)2.4 LCD液晶显示单元 (6)2.5 温度测试单元 (7)2.6 温度控制器件单元 (8)3 恒温控制算法研究（PID）............................................................................. 错误!未定义书签。

3.1 PID控制器的设计 (10)3.2 PID算法的流程实现方法与具体程序 (12)4 系统的软件设计 (17)4.1 统软件设计概述 (17)4.2 系统软件程序流程及程序流程图 (18)4.3 温度数据显示模块分析 (19)4.4 测试分析 (22)5 模拟仿真结果 ...................................................................................................... 错误!未定义书签。

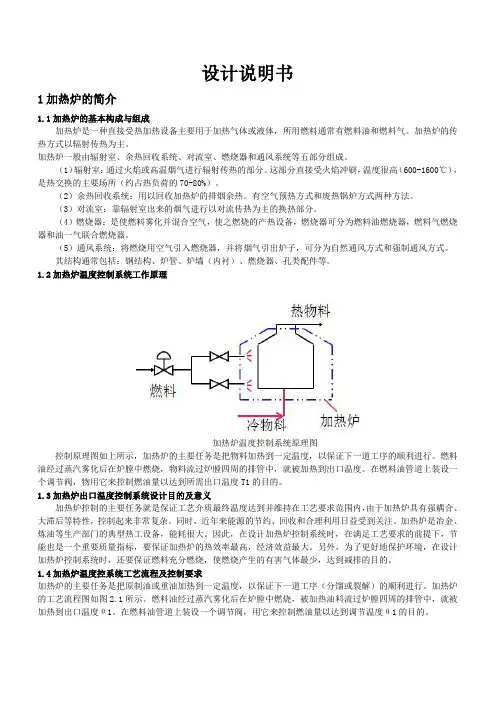

设计说明书1加热炉的简介1.1加热炉的基本构成与组成加热炉是一种直接受热加热设备主要用于加热气体或液体，所用燃料通常有燃料油和燃料气。

加热炉的传热方式以辐射传热为主。

加热炉一般由辐射室、余热回收系统、对流室、燃烧器和通风系统等五部分组成。

（1）辐射室：通过火焰或高温烟气进行辐射传热的部分。

这部分直接受火焰冲刷，温度很高（600-1600℃），是热交换的主要场所（约占热负荷的70-80%）。

（2）余热回收系统：用以回收加热炉的排烟余热。

有空气预热方式和废热锅炉方式两种方法。

（3）对流室：靠辐射室出来的烟气进行以对流传热为主的换热部分。

（4）燃烧器：是使燃料雾化并混合空气，使之燃烧的产热设备，燃烧器可分为燃料油燃烧器，燃料气燃烧器和油一气联合燃烧器。

（5）通风系统：将燃烧用空气引入燃烧器，并将烟气引出炉子，可分为自然通风方式和强制通风方式。

其结构通常包括：钢结构、炉管、炉墙（内衬）、燃烧器、孔类配件等。

1.2加热炉温度控制系统工作原理加热炉温度控制系统原理图控制原理图如上所示，加热炉的主要任务是把物料加热到一定温度，以保证下一道工序的顺利进行。

燃料油经过蒸汽雾化后在炉膛中燃烧，物料流过炉膛四周的排管中，就被加热到出口温度。

在燃料油管道上装设一个调节阀，物用它来控制燃油量以达到所需出口温度T1的目的。

1.3加热炉出口温度控制系统设计目的及意义加热炉控制的主要任务就是保证工艺介质最终温度达到并维持在工艺要求范围内，由于加热炉具有强耦合、大滞后等特性，控制起来非常复杂。

同时，近年来能源的节约、回收和合理利用日益受到关注。

加热炉是冶金、炼油等生产部门的典型热工设备，能耗很大。

因此，在设计加热炉控制系统时，在满足工艺要求的前提下，节能也是一个重要质量指标，要保证加热炉的热效率最高，经济效益最大。

另外，为了更好地保护环境，在设计加热炉控制系统时，还要保证燃料充分燃烧，使燃烧产生的有害气体最少，达到减排的目的。

1.4加热炉温度控系统工艺流程及控制要求加热炉的主要任务是把原制油或重油加热到一定温度，以保证下一道工序（分馏或裂解）的顺利进行。

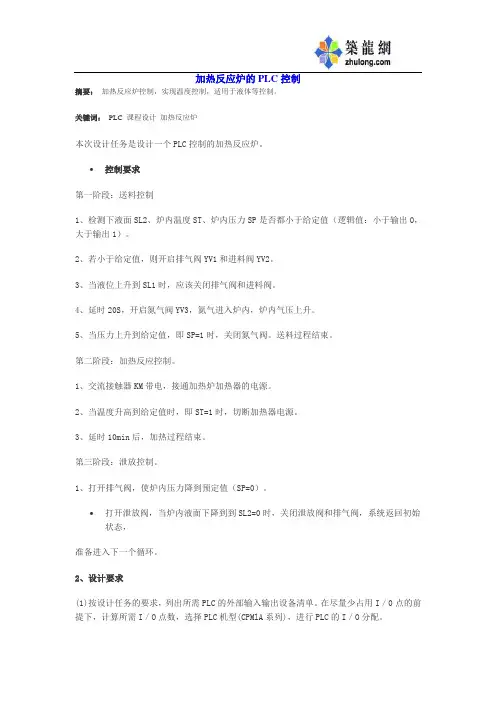

加热反应炉的PLC控制摘要：加热反应炉控制，实现温度控制，适用于液体等控制。

关键词：PLC 课程设计加热反应炉本次设计任务是设计一个PLC控制的加热反应炉。

∙控制要求第一阶段：送料控制1、检测下液面SL2、炉内温度ST、炉内压力SP是否都小于给定值（逻辑值：小于输出0，大于输出1）。

2、若小于给定值，则开启排气阀YV1和进料阀YV2。

3、当液位上升到SL1时，应该关闭排气阀和进料阀。

4、延时20S，开启氮气阀YV3，氮气进入炉内，炉内气压上升。

5、当压力上升到给定值，即SP=1时，关闭氮气阀。

送料过程结束。

第二阶段：加热反应控制。

1、交流接触器KM带电，接通加热炉加热器的电源。

2、当温度升高到给定值时，即ST=1时，切断加热器电源。

3、延时10min后，加热过程结束。

第三阶段：泄放控制。

1、打开排气阀，使炉内压力降到预定值（SP=0）。

∙打开泄放阀，当炉内液面下降到到SL2=0时，关闭泄放阀和排气阀，系统返回初始状态，准备进入下一个循环。

2、设计要求(1)按设计任务的要求，列出所需PLC的外部输入输出设备清单。

在尽量少占用I／0点的前提下，计算所需I／O点数，选择PLC机型(CPMlA系列)，进行PLC的I／O分配。

(2)画出PLCI／O接线图。

(3)画出外部设备的主电路图。

(4)按设计任务的要求，绘制控制流程图，设计控制程序，画出梯形图并加以说明，并给出指令助记符程序。

3、课题要求设计原则：国家现行有关电气设计规范及主管部门规定等。

设计范围：控制系统主电路及控制电路设计、PLC控制程序设计。

设计成果：课程设计报告含输入输出设备清单、主电路、控制流程图、I/O接线图、梯形图及程序说明、指令助记符程序、设计心得等。

（所有成果均应为打印稿）4、日程安排∙本次课程设计时间共1周，进度安排如下：∙设计准备，熟悉有关电气设计规范，熟悉课题设计要求及内容，查找相关技术资料。

（1天）∙分析控制要求确定主电路方案设计，绘制控制流程图、I/O接线图。

内蒙古科技大学过程控制工程课程设计说明书题目：高炉热风炉出口温度控制系统设计学生姓名：======学号：======专业：测控技术与仪器班级：======指导教师：======目录引言 (2)1 高炉炼铁概述 (3)1.1 高炉炼铁的工艺过程 (3)1.2 高炉炼铁的主要组成部分 (4)1.3热风炉的工作原理 (4)2 热风炉出口温度过程控制设计 (4)2.1 被控参数与控制参数的选择 (4)2.2 出口温度控制方案设计 (5)2.2.1 单回路控制系统结构与原理 (5)2.2.2 出口温度单回路控制方案 (6)2.3 仪器仪表的选用 (7)2.3.1 检测仪表的选型 (7)2.3.2 执行器的选型 (8)2.3.3 调节器的选用 (9)3 课程设计总结与心得 (11)参考文献 (12)引言近年来，随着我国经济的快速发展，在基础实施行业的带动下我国炼铁控制也处于高速发展阶段。

我国高炉现有1300多座，大于1000m3以上容积的高炉有150多座，高炉大型化的进程步伐加快，建设了四座4000 m3级的高炉，五座3200 m3级的高炉。

现在存在的炼铁方法有：高炉炼铁、冲天炉炼铁、电化铁路炼铁、感应炉炼铁等，但现代大型工业中普遍采用高炉炼铁，因为高炉炼铁技术经济指标良好，工艺简单，生产量大,劳动生产率高,能耗低，高炉炼铁方法生产的铁占世界铁总产量的95％以上。

在炼铁产量不断增长的同时，我国高炉炼铁技术也取得了很大的进步，入炉焦比和炼铁工序能耗不断下降，喷煤比、热风温度和利用系数不断提高，高炉操作技术也日趋成熟，各项技术经济指标得到进一步改善。

高炉在钢铁厂生产中处于十分重要的位置，高炉冶炼过程是一个连续的、大规模的、高温生产过程，高炉炼铁主要有五大系统组成：送风系统、渣铁处理系统、喷吹系统、煤气系统、上料系统。

送风系统是高炉最重要的部分之一，风是高炉冶炼过程的物质基础之一，同时又是高炉行程的运动因素。

高炉送风系统是由风机、冷风管道、热风炉、热风管道及相关的各种阀门和烟囱、烟道等所组成。

电烤箱的炉温控制系统设计作者姓名：作者学号：指导教师：学院名称：专业名称：摘要PID控制用途广泛、使用灵活，已有系列化产品，使用中只需设定三个参数（Kp，Ti和Td）即可。

在很多情况下，并不一定需要全部三个单元，可以取其中的一到两个单元，但比例控制单元是必不可少的。

在工厂，总是能看到许多回路都处于手动状态，原因是很难让过程在“自动”模式下平稳工作。

由于这些不足，采用PID的工业控制系统总是受产品质量、安全、产量和能源浪费等问题的困扰。

PID参数自整定就是为了处理PID参数整定这个问题而产生的。

现在，自动整定或自身整定的PID控制器已是商业单回路控制器和分散控制系统的一个标准单回路温度控制系统主要由计算机，采样板卡，控制箱，加热炉体组成。

是由计算机完成温度采样，控制算法，输出控制，监控画面等主要功能。

控制箱装有温度显示与变送仪表，控制执行机构，控制量显示，手控电路等。

加热炉体由烤箱改装，较为美观适合实验室应用。

计算机控制系统一般由控制计算机、A/D与D/A接口、执行机构、被控对象、检测元件和变送器组成。

本实验控制系统主要由计算机、电烤箱、智能控制仪表、固态继电器、通讯模块、电压数显表等构成，其中智能控制仪表、固态继电器、通讯模块、电压数显表安装于控制箱上。

本设计通过调节PID参数来实现炉温系统的控制。

关键词：单回路温度控制系统，PID控制，加热炉体，智能控制仪表，温度变送器，热电阻，可控硅目录摘要........................................................................................................ 错误!未定义书签。

第1章课程设计目的与任务.................................................................. 错误!未定义书签。

课程设计目的...................................................................................... 错误!未定义书签。

电炉温度控制系统设计电气工程与自动化专业摘要随着科学技术的迅猛发展，各个领域对温度控制系统的精度、稳定性等要求越来越高，控制系统也千变万化，温度是工业生产中常见的工艺参数之一，任何物理变化和化学反应过程都与温度密切相关，因此温度控制是生产自动化的重要任务。

对于不同生产情况和工艺要求下的温度控制，所采用的加热方式，燃料，控制方案也有所不同。

采用单片机进行炉温控制，可大大地提高控制质量和自动化水平，具有良好的经济效益和推广价值。

本文主要介绍了利用AT89C51为主控制电路实现的炉温调节控制系统，详细阐述了系统的功能，硬件组成，利用热电偶采集温度信号经A/D转换器转化后与给定信号送入微机系统，系统分析控制算法，信号再经D/A转换后控制调节可控硅控制器来改变炉内的温度。

关键字：温度控制自动化单片机转换器温度控制系统设计一．设计任务及分析1.1设计任务和要求被控对象为电炉，采用热阻丝加热，利用大功率可控硅控制器控制热阻丝两端所加的电压大小，来改变流经热阻丝的电流，从而改变电炉炉内的温度。

可控硅控制器输入为0～5伏时对应电炉温度0－300℃，温度传感器测量值对应也为0～5伏，对象的特性为积分加惯性系统，惯性时间常数为T1＝40秒。

要求完成的主要任务：1）设计温度控制系统的计算机硬件系统，画出框图；2）编写积分分离PID 算法程序，从键盘接受P K 、i T 、d T 、T 及 的值；3）撰写设计说明书。

1.2系统的分析该系统利用单片机可以方便地实现对PID 参数的选择与设定，实现工业过程中PID 控制。

它采用温度传感器热电偶将检测到的实际炉温进行A/D 转换，再送入计算机中，与设定值进行比较，得出偏差。

对此偏差按PID 规律进行调整，得出对应的控制量来控制驱动电路，调节电炉的加热功率，从而实现对炉温的控制。

利用单片机实现温度智能控制，能自动完成数据采集、处理、转换、并进行PID 控制和键盘终端处理（各参数数值的修正）及显示。

东华理工学院长江学院毕业设计（论文）题目电加热炉温度控制系统模型建立及控制算法英文题目The Electric Heating Furnace Temperature Control System Models and Control Algorithms to Establish学生姓名杨芳芳专业自动化班级023122指导教师罗先喜二零零六年六月摘要本文以电加热炉为控制对象.通过对电加热炉对象特性的分析来确定电加热炉系统的构成及控制方案。

而这里主要采用的设计方案是普通电加热炉温度控制系统模型建立及控制算法,对电加热炉的温度进行控制的计算机控制系统，所含系统结构复杂，干扰多。

这个系统结构简单，实施容易。

对炉温控制，采用的主要是由8051单片机组成系统。

此外由于PID算法具有计算量小，控制器结果简单，静动态性能指标好等特点，则应用了PID控制算法。

本文还建立电加热炉数学模型。

此外在论文中也介绍了史密斯预估方案，以及关于占空比，这两个问题都有在论文中提到，其中史密斯预估方案对系统的稳态性能影响很大，而占空比问题也对系统温度加热时间有很大关系。

出此之外，论文中还介绍了电加热炉温度控制系统中要运用到的主要芯片.以及这些芯片在系统中的各自功能也都有介绍。

此论文重点讨论了电加热炉温度控制系统系统的控制算法，关键词电加热炉；温度控制；单片机；PID算法;AbstractThis method resolves the Electrical-heated furnace is the controlled target .By analyzing the characteristic of electrical-heated furnace control system. Under this condition We choose the chief in the article is the contradiction between static and dynamic performances, the computer control system for controlling the stove temperature adopt the expert system and its deficiencies are complex and has much interference .this system is easily implemented. the most important in this design is that the electric heating elements, control algorithm, and soft-ware design of the system .Besides,this methord introduce selectrical-heated by maths. And also introduce about the O.J.M des Smith’idea.And also introduce other things about this method. In the method we also can find about the chip about the design ,it also includes the function about the chip. The ideas in the method what had been mentioned are all very important for me to design this method .The results of algorithm simulation prove that single neuron adaptive PSD intelligent control algorithm is simple and its effect is the better .it has very high theoretical value and practical value.The most important mental in this method is how to design the selectrical-heated by PID algorithmKey wordsselectrical-heated furnace; temperature control; Single chip micyoco; PID algorithm.目录中文摘要与关键词英文摘要与关键词绪论 (1)1. 电加热炉温度控制系统的构成 (2)1.1 各个主要元件电加热炉温度控制系统中的功能 (2)1.2 电加热炉温度控制系统的结构框图及工作原理 (2)1.3 系统中要用的主要芯片的简介 (3)1.3.1 8051芯片简介 (3)1.3.2 定时计数器 (5)1.3.3 锁存器74LS373 (6)1.3.4 光可控硅 (6)1.3.5 8279芯片的简介 (10)1.3.6 A/D转换器 (12)1.3.7 电源电路 (13)1.4 电加热炉温度控制系统的控制实例 (14)2..电加热炉温度控制系统的控制算法 (15)2.1 电加热炉温度控制系统的性能指标 (15)2.2 电加热炉温度控制系统数学模型的建立 (15)2.3 PID控制器的控制算法 (16)2.3.1 PID调节器参数对控制性能的影响 (18)2.3.2 PID控制系统参数设定及其控制系统的优点 (18)2.4 电加热炉积分分离PID控制的仿真研究 (20)3. 控制系统的仿真实验图及分析 (21)3.1 积分分离PID控制算法 (21)3.2 占空比 (25)结论 (27)致谢 (28)参考文献 (29)附录1 (30)附录2 (49)绪论电加热炉的出现，给人类的生活带来了很多方便，使人类不管是在生活还是在工业方面都有了很多便利之处。
