PARKER培训--Tube_Fitting_BASIC_KNOWLEDGE

PARKER培训--Tube_Fitting_BASIC_KNOWLEDGE

a zz Pi a izz P
HIGH TECH
$
Pi z za
zza Pi
FluidConnectors
"BIO"
FluidConnectors
流体连接件的耐压安全系数
• • • • 额定工作压力 － Pn 静压试验压力 ＝2 X Pn 疲劳试验压力峰值 ＝1.33 X Pn 最低爆破压力 = 4 X Pn
200.000 cyc.
FluidConnectors
接头温度适应性
+250°C +100°C - 40°C PN = 100% - 35°C
碳钢
NBR
( 丁腈橡 胶 )
FluidConnectors
适用流量和流速
• 流量 1英制加仑/分钟 ＝4.546 公升/分钟 1美制加仑 ＝3.79公升/分钟 • 流速 －软管的最大推荐流速 吸油管路 －1.2 米/秒 压力管路－7.6 米/秒 回油管路－3 米/秒 • 阻力损失－同时缩短软管或接头的使用寿命
静压工况 • 静压试验压力 ＝ 1.5 X Pw • 最低爆破压力 = 2.5 X Pw
FluidConnectors
超压力使用会大大缩短使用寿命
GE12SREDA3C
最小爆破压力 ( 静 态) 最小脉动承受值 ( 动 态)
PN 630 2520 838
1Mio cyc.
Pmax 900
2250 900
英制管螺纹
英制锥螺纹
BSPP
(G,PF,K)
BSPT
(ZG,R,PT)
FluidConnectors
锥管螺纹连接
基面长度
基面直径
FluidConnectors

Parker软管培训资料课件

Parker软管培训资料课件

26
学习交流PPT
27
学习交流PPT
28
学习交流PPT
29
学习交流PPT
30
软管接头－ 是确保软管总成可靠工作的关键
软管总成的主要失效模式: • 软管爆破于管体 • 软管爆破于接头端部 • 软管接头拔脱 • 软管针状穿孔泄漏 • 软管接头内连接处泄漏 • 软管接头外连接处泄漏
学习交流PPT
软管的抗高原紫外线性能
橡胶软管： • 最优－301，421，431，77C，78C • 优 －451ST，471ST • 较优 －381，481，451TC，771，772，781，
782，792 热塑软管具有更优越的抗紫外线性能
学习交流PPT
23
学习交流PPT
24
学习交流PPT
25
学习交流PPT
学习交流PPT
7
软管的基本参数
基本参数：
• 内径，外径
• 额定工作压力，最低 爆破压力，压力脉冲 寿命
• 耐真空度 • 介质适应性
• 适应温度范围 • 最小弯曲半径
• 长度变化率 • 耐磨性 • 耐臭氧 • 高压绝缘型 • 容积膨胀率 • 低温柔软性 • 粘合强度
学习交流PPT
8
软管选择的基本条件
短
学习交流PPT
32
软管总成的正确安装
学习交流PPT
33
学习交流PPT
34
学习交流PPT
35
POLYFLEX 产品)
学习交流PPT
6
热塑软管的优点
• 介质适应性强，耐油性好 • 耐磨性好－是天然胶的20倍 • 弹性好，耐扯断强度高－是橡胶的3倍 • 温度适应范围广－ －70到＋120C • 重量轻 • 弯曲半径小－ 是一般胶管的1/2 • 阻燃性好 • 抗老化性能强，耐压力脉冲寿命长 • 容积膨胀系数小 • 外表光洁，美观，流体阻力小

Parker软管培训资料派克液压胶管培训资料技术培训资料

Parker软管培训资料派克液压胶管培训资料技术培训资料

公制 6
8
10 12 15 20 25 32 40 50
公称
规格
英制 3/16 1/4 5/16 13/32 1/2 5/8 7/8 1-1/8 1-3/格
划线规格－4＝4/16=1/4 (英制)
压力－会导致软管爆破！
系统工作压力？ 静压还是动压？最高冲击压力？压力交
20023(4SH, 4SN) 特定行业和质量机构的认证
软管试验方法的国际标准
ISO1402－液压静压力试验 ISO6803－液压脉冲寿命试验 ISO7233－耐负压试验 ISO1817－介质相容性试验 ISO4672－低温柔软性试验 ISO6945－耐磨性试验 ISO7326－耐臭氧试验 ISO8033－黏附力试验
软管的基本参数
基本参数： 内径，外径
额定工作压力，最低 爆破压力，压力脉冲 寿命
耐真空度 介质适应性 适应温度范围 最小弯曲半径
长度变化率 耐磨性 耐臭氧 高压绝缘型 容积膨胀率 低温柔软性 粘合强度
软管选择的基本条件
介质 尺寸规格 压力 温度 应用条件 管接头 可供性
软管
软管接头 软管总成
软管的基本结构-钢丝编织软管
增强层
钢丝编织的夹角
－中位角－ 54°44“
外层
内层
软管的基本结构－钢丝缠绕软管
钢丝缠绕的夹角 －中位角－ 54°44“

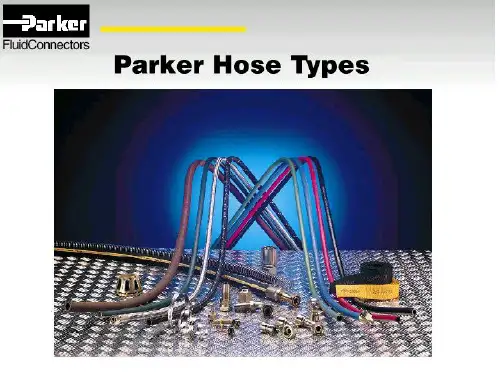

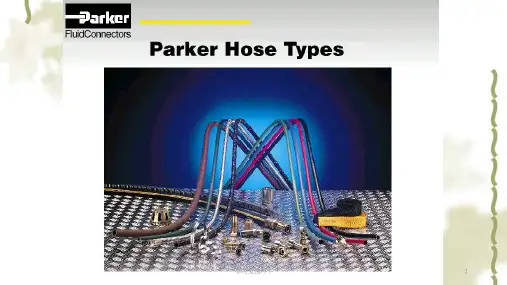

软管的类别(按基本材料区分)
橡胶 软管（派克 HPD 产品 ) 热塑 软管（派克PARFLEX 和
POLYFLEX 产品)
781，782，792 热塑软管具有更优越的抗紫外线性能
软管接头－ 是确保软管总成可靠工作的关键

Parker的专业培训资料解析

Parker的专业培训资料解析

软管接头－ 是确保软管总成可靠工作的关键
软管总成的主要失效模式: 软管爆破于管体 软管爆破于接头端部 软管接头拔脱 软管针状穿孔泄漏 软管接头内连接处泄漏 软管接头外连接处泄漏
软管总成的安装
造成软管损坏失效的最常见原因是不正确的管路排列和 装配。 过松或过紧的拧紧都是造成接头泄漏的原因 硬管连接必须考虑空间的长度补偿 伸直安装的软管必须留有5％的余地 软管扭曲30°可降低软管90％的使用寿命 软管与软管或机体的磨擦造成软管爆破 软管弯曲半径缩小20％，可降低软管90％的寿命 高温可导致软管承压能力降低，接头漏油，疲劳寿命 缩短

软管尺寸规格－选择合理的流速
划线 －4 规格 英制 1/4 尺寸 公制 6.4 尺寸 公制 6 公称 规格 英制 3/16 当量 规格 －5 5/16 7.9 8 1/4 －6 3/8 9.5 10 5/16 －8 1/2 12.7 12 －10 5/8 15.9 15 －12 3/4 19 20 5/8 －16 1 25.4 25 7/8 －20 －24 －32
1-1/4 1-1/2 2 31.8 32-1/8 1-3/8 113/16
划线规格－4＝4/16=1/4 (英制)
压力－会导致软管爆破！
系统工作压力？ 静压还是动压？最高冲击压力？压力交 变频率？ 是否吸油回路？ 工作油温和工作环境？

FluidConnectors
Ò º Ñ ¹ È í ¹ Ü µ Ä Ä Í Ñ ¹
¹ ¤÷ ×Ñ ¹ Á ¦ -È í ¹ Ü £ ±³ Ö Õ ý ³ £ ¹ ¤÷ ×Ë ù Ä Ü ³ Ð Ê Ü µ Ä î ׸ ß Ñ ¹ Á ¦ (Pw) º Ï ¸ ñ Ê Ô Ñ é Ñ ¹ Á ¦ -È í ¹ Ü Ü ×³ É ½ ø Ð ¾ ² Ñ ¹ Ê Ô Ñ é Ê ±Ø ±Ð ë ³ Ð Ê Ü µ Ä Ñ ¹ Á ¦ (=2XPw) î ×µ Í ¬ ±Æ Ñ ¹ Á ¦ -È í ¹ Ü Ü ×³ É ½ ø Ð ¬ ±Æ Ê Ô Ñ é Ê ±Ø ±Ð ë ³ ¬ ¹ ý ¸ Ã Ñ ¹ Á ¦ (=4XPw)  ö ³ å Ê Ô Ñ é Ñ ¹ Á ¦ -È í ¹ Ü Ü ×³ É ½ ø Ð Â ö ³ å Æ £ À Í Ê Ô Ñ é Ê ±¹ æ ¶ ¨µ Ä Ñ ¹ Á ¦ (=1.33Pw)

PARKER培训--Tube Fitting BASIC KNOWLEDGE

PARKER培训--Tube Fitting BASIC KNOWLEDGE

FluidConnectors流体连接件的基本知识FluidConnectors流体连接件的基本功能－连接与密封FluidConnectors液压泄漏的危害FluidConnectors液压管接头的漏油FluidConnectorsFluidConnectorsFluidConnectorsFluidConnectorsFluidConnectors流体连接件的耐压安全系数FluidConnectorsPN 630P max 900超压力使用会大大缩短使用寿命FluidConnectors接头温度适应性FluidConnectors适用流量和流速FluidConnectors管路的尺寸规格表示－钢管以外径表示，软管以内径表示FluidConnectors公制钢管的管径系列管外径468101214151618FluidConnectors软管规格的不同表示法FluidConnectors管接头的常用螺纹螺纹名称牙型角外螺纹代号可配内螺纹代号FluidConnectors锥管螺纹连接基面长度基面直径FluidConnectorsRR/M NPTFluidConnectorsUNFBSPP/MMFluidConnectorsO型圈油口端可调向连接FluidConnectorsSAE拼合法兰油口BAFluidConnectors（30°，37°，45°)锥面连接FluidConnectors60°锥面连接FluidConnectors24°锥面连接(卡套，球头，DKO )d1Md1d3FluidConnectors流体连接件的安全使用知识－由于错误的选择或不正确的使用软管，接头和相关附件，可能造成人员伤亡和财产损失！。

Parker软管培训资料,派克液压胶管培训资料,技术培训资料

Parker软管培训资料,派克液压胶管培训资料,技术培训资料

采用钢丝编织或缠绕强化工艺，具有高强度、耐高压、耐高温
、耐腐蚀等特性，适用于高压液压系统。
耐油胶管
03
由丁腈橡胶制成，具有良好的耐油、耐腐蚀性能，适用于石油
、化工等液压系统。
液压胶管材料
聚氨酯
一种高强度、耐磨、耐腐蚀、抗老化的材料，广 泛用于制作液压胶管。
丁腈橡胶
一种耐油、耐腐蚀性能良好的橡胶材料，常用于 制作耐油胶管。
05
Parker软管及液压胶管选用 指南
选择标准
使用压力范围
软管和液压胶管均需符合所使用设 备的最大和最小压力范围。
温度范围
考虑软管和液压胶管的工作和存储 温度范围，以确保其在使用条件下 保持性能。
流体兼容性
根据应用中使用的流体类型选择适 当的软管和液压胶管，以确保良好 的兼容性和长寿命。
安装条件
考虑软管和液压胶管的弯曲半径、 长度、直径等参数，确保其适用于 安装空间和设备布局。
选用步骤
确定需求
查阅产品目录
选择型号
确认兼容性
采购与安装
明确应用场景、流体类 型、工作压力、温度范 围等需求。
参考Parker官网或其他 权威渠道发布的产品目 录，了解可选择的软管 和液压胶管型号及规格 。
根据需求和产品目录， 选择符合规格要求的软 管或液压胶管型号。
汽车制造行业
• 在汽车制造业中，Parker软管及液压胶管被广泛应用于发动 机、刹车系统、悬挂系统等关键部位，起到燃油输送、润滑 、刹车压力调节等作用。
其他应用领域
• 除了上述两个领域，Parker软管及液压胶管还可应 用于石油化工、航空航天、电力等领域。例如，在 石油化工领域中，其可作为流体输送管道，保障生 产安全；在航空航天领域中，其可作为飞机液压系 统的重要组成部分，调节机翼位置等。

Parker软管培训资料-派克液压胶管培训资料-技术培训资料

Parker软管培训资料-派克液压胶管培训资料-技术培训资料

液压胶管结构与原理
结构
派克液压胶管由内胶层、增强层和外胶层组成，内胶层直接与液压油接触， 增强层用于提高胶管的耐压强度，外胶层则起保护和防腐作用。
工作原理
派克液压胶管在液压设备中作为传输液压油的介质，当液压油在胶管内流动 时，会产生一定的压力，从而实现动力或控制功能。
液压胶管性能参数
压力等级
派克液压胶管的压力等级是按照其耐压能力进行 分类的，一般分为低压、中压、高压和超高压四 个等级，不同等级的胶管适用于不同的液压设备 。
1
Hose Reels：包括手动和电动卷盘，以及固定 式和移动式卷盘
2
Quick Connect Couplings：包括直通、直角 、T型、L型等连接方式
3
Hose Assemblies：根据不同的应用需求，提 供多种胶管总成和附件
Parker软管技术参数
材料
采用高强度合成橡胶，具有优良的 抗老化性能和耐油性能
02
Parker液压胶管介绍
液压胶管种类与用途
根据用途分类
派克液压胶管广泛应用于各种液压设备中，如挖掘机、起重 机、推土机等，作为动力元件、控制元件和执行元件的液压 回路中的软管。
根据材质分类
派克液压胶管按材质可分为橡胶软管、橡塑复合管和聚氨酯 软管等，不同材质的软管具有不同的特性，如耐高温、耐油 、耐腐蚀等。
安全防护措施
为了防止液压系统的泄漏和污染 环境，应采取安全防护措施，如 设置泄漏收集槽、安装环保设施 等，确保设备和环境的可持续发 展。
05
Parker液压产品与服务
Parker液压产品种类及用途
01
Parker液压产品种类丰富，包括齿轮泵、柱塞泵、叶片泵、马 达等，适用于各种不同应用场景。

Parker软管培训资料

Parker软管培训资料

公制 6
8
10 12 15 20 25 32 40 50
公称
规格
英制 3/16 1/4 5/16 13/32 1/2 5/8 7/8 1-1/8 1-3/8 1-
当量
13/16
规格
划线规格－4＝4/16=1/4 (英制)
.
压力－会导致软管爆破！
系统工作压力？ 静压还是动压？最高冲击压力？压力交 变频率？ 是否吸油回路？ 工作油温和工作环境？
.
软管
软管接头
软管总成
.
.
软管的基本结构-钢丝编织软管
增强层
钢丝编织的夹角 －中位角－ 54°44“
外层
内层
.
软管的基本结构－钢丝缠绕软管
钢丝缠绕的夹角 －中位角－ 54°44“
.
软管的类别(按基本材料区分)
橡胶 软管（派克 HPD 产品 ) 热塑 软管（派克PARFLEX 和
POLYFLEX 产品)
ISO1402－液压静压力试验 ISO6803－液压脉冲寿命试验 ISO7233－耐负压试验 ISO1817－介质相容性试验 ISO4672－低温柔软性试验 ISO6945－耐磨性试验 ISO7326－耐臭氧试验 ISO8033－黏附力试验
.
软管的应用条件
弯曲半径 环境条件－温度？辐射？磨擦？ 静电积聚？ 高压电？ 政府，行业的特殊标准要求
.
软管总成的正确安装
.
.
.
.
热塑软管的优点
介质适应性强，耐油性好 耐磨性好－是天然胶的20倍 弹性好，耐扯断强度高－是橡胶的3倍 温度适应范围广－ －70到＋120C 重量轻 弯曲半径小－ 是一般胶管的1/2 阻燃性好 抗老化性能强，耐压力脉冲寿命长 容积膨胀系数小 外表光洁，美观，流体阻力小

Parker软管培训资料-派克液压胶管培训资料-技术培训资料

Parker软管培训资料-派克液压胶管培训资料-技术培训资料
工作压力应保持在额定范围内，不得 超压使用。
02
液压胶管连接
应正确连接接头，避免渗漏或空气进 入液压系统。
03
液压胶管清洁
保持管道清洁，防止灰尘和杂质进入 液压系统。
液压胶管故障排除与预防
液压胶管漏油
如出现漏油，应检查管道和接头是否受损，如有问题及时更换。
液压胶管噪音
如出现噪音，应检查液压胶管是否太紧或老化，如有问题及时更 换。
2023
《parker软管培训资料-派 克液压胶管培训资料-技术
培训资料》
目录
• Parker软管介绍 • Parker液压胶管介绍 • Parker液压胶管技术培训 • Parker液压胶管应用案例 • Parker液压胶管与其他产品的比较 • Parker液压胶管市场前景与展望
01
Parker软管介绍
环保与节能趋势
在环保和节能方面，液压胶管也面临着新的挑战和机遇 ，如发展耐高温、耐高压、低流阻的液压胶管，减少能 源消耗和降低环境污染。
Parker液压胶管在市场中的地位
市场领导者
作为液压胶管领域的知名品牌，Parker在市场中具有极高的知名 度和影响力，是液压胶管市场的领导者之一。
技术创新者
Parker在液压胶管领域一直致力于技术创新和产品升级，推出了 一系列高品质的液压胶管产品，引领行业发展。
03
Parker液压胶管技术培训
液压胶管安装与维护
液压胶管储存
应储存于干燥、无尘和温度稳定的地方，避免阳 光直射。
液压胶管安装
安装前应检查管道是否有损伤，安装时应使用正 确的工具，避免强力扭曲或弯曲。
液压胶管维护
定期检查软管是否出现磨损、裂纹或老化，及时 更换。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

26
学习交流PPT
27
学习交流PPT
28
学习交流PPT
29
学习交流PPT
30
软管接头－ 是确保软管总成可靠工作的关键
软管总成的主要失效模式: • 软管爆破于管体 • 软管爆破于接头端部 • 软管接头拔脱 • 软管针状穿孔泄漏 • 软管接头内连接处泄漏 • 软管接头外连接处泄漏
学习交流PPT
软管的抗高原紫外线性能
橡胶软管： • 最优－301，421，431，77C，78C • 优 －451ST，471ST • 较优 －381，481，451TC，771，772，781，
782，792 热塑软管具有更优越的抗紫外线性能
学习交流PPT
23
学习交流PPT
24
学习交流PPT
25
学习交流PPT
2倍以上
学习交流PPT
14
温度－同时在高压和高温下工作的软管会 大大缩短使用寿命！
• 同时考虑介质温度和环境温度 • 同时考虑最高温度和最低温度 • －40/+100C°- 381,481,371,731 • －40/+125C°- 301,421,771/77C,781/78C
560, 590 • －40/+150C°- 421H, 436 • －55/+100C°- 301LT, 53LT, 55LT • -50/ +230C° - 919 (2MPa)
学习交流PPT
7
软管的基本参数
基本参数：
• 内径，外径
• 额定工作压力，最低 爆破压力，压力脉冲 寿命
• 耐真空度 • 介质适应性
• 适应温度范围 • 最小弯曲半径
• 长度变化率 • 耐磨性 • 耐臭氧 • 高压绝缘型 • 容积膨胀率 • 低温柔软性 • 粘合强度
学习交流PPT
8
软管选择的基本条件
• 介质 • 尺寸规格 • 压力 • 温度 • 应用条件 • 管接头 • 可供性
学习交流PPT
9
介质适应性与软管的内层材料
橡胶软管的5种基本内衬管材料： • 丁晴胶，高含量丁晴胶 -(381,481) • 氯丁胶 -(771/77C,781/78C,731) • PKR（氯化聚乙烯) -(213, 296) • 尼龙 -( P80) • EPDM（三元乙丙胶) -(274,304) 查阅软管的介质相容性表 热塑软管具有更强的介质适应性
公制 6
8
10 12 15 20 25 32 40 50
公称
规格
英制 3/16 1/4 5/16 13/32 1/2 5/8 7/8 1-1/8 1-3/8 1-
当量
13/16
规格
划线规格－4＝4/16=1/4 (英制)
学习交流PPT
11
压力－会导致软管爆破！
• 系统工作压力？ • 静压还是动压？最高冲击压力？压力交变频率？ • 是否吸油回路？ • 工作油温和工作环境？
ISO 标 准 规 定 的 脉 冲 试 验 压 力 波 形
学习交流PPT
13
软管的增强层
增强层是软管耐压的决定因素 • 纤维增强－801，831，201，213， • 钢丝编织增强 －301，381，421，481，461，
491，371， • 钢丝缠绕增强 －731，771，77C，781，78C， 钢丝缠绕软管的压力脉冲寿命是钢丝编织软管的
学习交流PPT
12
FluidConnectors
液压软管的耐压
工 作 压 力- 软 管 保 持 正 常 工 作 所 能 承 受 的 最 高 压 力(Pw) 合 格 试 验 压 力- 软 管 总 成 进 行 静 压 试 验 时 必 须 承 受 的 压 力(=2XPw) 最 低 爆 破 压 力- 软 管 总 成 进 行 爆 破 试 验 时 必 须 超 过 该 压 力(=4XPw) 脉 冲 试 验 压 力- 软 管 总 成 进 行 脉 冲 疲 劳 试 验 时 规 定 的 压 力(=1.33Pw)
学习交流PPT
1
软管
软管接头
软管总成
学习交流PPT
2
学习交流PPT
3
软管的基本结构-钢丝编织软管
增强层
钢丝编织的夹角 －中位角－ 54°44“
外层
内层
学习交流PPT
4
软管的基本结构－钢丝缠绕软管
钢丝缠绕的夹角 －中位角－ 54°44“
学习交流PPT
5
软管的类别(按基本材料区分)
• 橡胶 软管（派克 HPD 产品 ) • 热塑 软管（派克PARFLEX 和
学习交流PPT
10
软管尺寸规格－选择合理的流速
划线 －4 －5 －6 －8 －10 －12 －16 －20 －24 －32 规格
英制 1/4 5/16 3/8 1/2 5/8 3/4 Байду номын сангаас 尺寸
1-1/4 1-1/2 2
公制 6.4 7.9 9.5 12.7 15.9 19 尺寸
25.4 31.8 38.1 50.8
学习交流PPT
15
软管的标准化
国际上通用的软管标准： • ISO1436－钢丝编织液压软管，ISO3862－钢丝
缠绕液压软管 • 美国SAE。J517 (100R1-100R17) • 德国DIN20022(1SN/1ST，2SN/2ST) 20023(4SH,
4SN) 特定行业和质量机构的认证
学习交流PPT
16
学习交流PPT
17
学习交流PPT
18
软管试验方法的国际标准
• ISO1402－液压静压力试验 • ISO6803－液压脉冲寿命试验 • ISO7233－耐负压试验 • ISO1817－介质相容性试验 • ISO4672－低温柔软性试验 • ISO6945－耐磨性试验 • ISO7326－耐臭氧试验 • ISO8033－黏附力试验
学习交流PPT
19
软管的应用条件
• 弯曲半径 • 环境条件－温度？辐射？磨擦？ • 静电积聚？ • 高压电？ • 政府，行业的特殊标准要求
学习交流PPT
20
软管弯曲半径与耐压
学习交流PPT
21
软管外层材料与使用环境
• 耐天候 • 耐臭氧 • 耐磨耗 • 耐温度 • 耐化学侵蚀
学习交流PPT
22
POLYFLEX 产品)
学习交流PPT
6
热塑软管的优点
• 介质适应性强，耐油性好 • 耐磨性好－是天然胶的20倍 • 弹性好，耐扯断强度高－是橡胶的3倍 • 温度适应范围广－ －70到＋120C • 重量轻 • 弯曲半径小－ 是一般胶管的1/2 • 阻燃性好 • 抗老化性能强，耐压力脉冲寿命长 • 容积膨胀系数小 • 外表光洁，美观，流体阻力小
