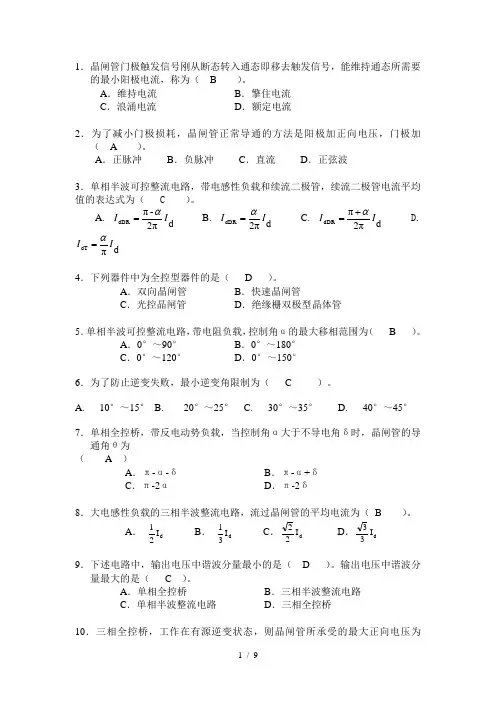

20年7月考试《电力电子电路 (A)》考核作业参考答案

1．晶闸管门极触发信号刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为（ B ）。

A ．维持电流B ．擎住电流C ．浪涌电流D ．额定电流2．为了减小门极损耗，晶闸管正常导通的方法是阳极加正向电压，门极加（ A ）。

A ．正脉冲B ．负脉冲C ．直流D ．正弦波3．单相半波可控整流电路，带电感性负载和续流二极管，续流二极管电流平均值的表达式为（ C ）。

A. d 2π-πdDR I I α= B. d 2πdDR I I α= C. d2ππdDR I I α+= D. dπdT I I α=4．下列器件中为全控型器件的是（ D ）。

A ．双向晶闸管B ．快速晶闸管C ．光控晶闸管D ．绝缘栅双极型晶体管5．单相半波可控整流电路，带电阻负载，控制角α的最大移相范围为（ B ）。

A ．0°～90°B ．0°～180°C ．0°～120°D ．0°～150°6．为了防止逆变失败，最小逆变角限制为（ C ）。

A. 10°～15°B. 20°～25°C. 30°～35°D. 40°～45°7．单相全控桥，带反电动势负载，当控制角α大于不导电角δ时，晶闸管的导通角θ为（ A ）A ．π-α-δB ．π-α+δC ．π-2αD ．π-2δ8．大电感性负载的三相半波整流电路，流过晶闸管的平均电流为（ B ）。

A ． d I 21B ． d I 31 C ．d I 22 D ．d I 339．下述电路中，输出电压中谐波分量最小的是（ D ）。

输出电压中谐波分量最大的是（ C ）。

A ．单相全控桥B ．三相半波整流电路C ．单相半波整流电路D ．三相全控桥10．三相全控桥，工作在有源逆变状态，则晶闸管所承受的最大正向电压为（ D ）。

东 北 大 学 继 续 教 育 学 院电力电子电路I 试 卷（作业考核 线上2） A 卷（共 4 页）一、单选题（每小题2分，共10分）1. 晶闸管的额定电压是（ D ）。

A.断态重复峰值电压 B.反向重复峰值电压 C. A 和B 中较大者 D. A 和B 中较小者2. 三相半波可控整流电路一共有（ C ）只晶闸管。

A. 1B. 2C. 3D. 43. 三相桥式全控整流电路，晶闸管的电流平均值是（ D ）。

A. d IB.d2I C. d 3I D. d 6I4. 两组晶闸管反并联电路，一共有（ C ）。

A. 两种工作状态B. 三种工作状态C. 四种工作状态D. 以上各种状态5. 120°导电型交-直-交电流变频器，任意时刻有（ B ）导通。

A. 一只开关管B. 两只开关管C. 三只开关管D. 四只开关管二、多选题（每小题4分，共20分）1. 三相桥式逆变电路触发脉冲需要满足的条件是（ ABD ）。

A.宽脉冲或双窄脉冲 B.必须严格按相序给出C.控制角b 一定小于b minD.控制角b 一定大于b min2. （CD ）是电压控制型电力电子器件。

A.P-MOSFET 、GTO B.TRIAC 、GTR C.P-MOSFET 、IGBT D.IGBT 、SITH3. 自然换流点在相电压波形正半周的电路是（ AC ）。

A.三相半波共阴极组整流电路 B. 三相半波共阳极组整流电路 C. 三相半波共阴极组逆变电路D.三相半波共阳极组逆变电路4. 晶闸管导通的条件是（AB ）。

A.阳极电位高于阴极电位B.在控制极施加对阴极为正的且满足要求的触发脉冲C.阴极电位高于阳极电位D.在控制极施加对阳极为正的且满足要求的触发脉冲5. 下列描述中正确的有（BCD ）。

A. 共阴极组变流电路，整流电压负半波大于正半波。

B. 共阳极组变流电路，整流电压负半波大于正半波。

C. 共阴极组变流电路，逆变电压负半波大于正半波。

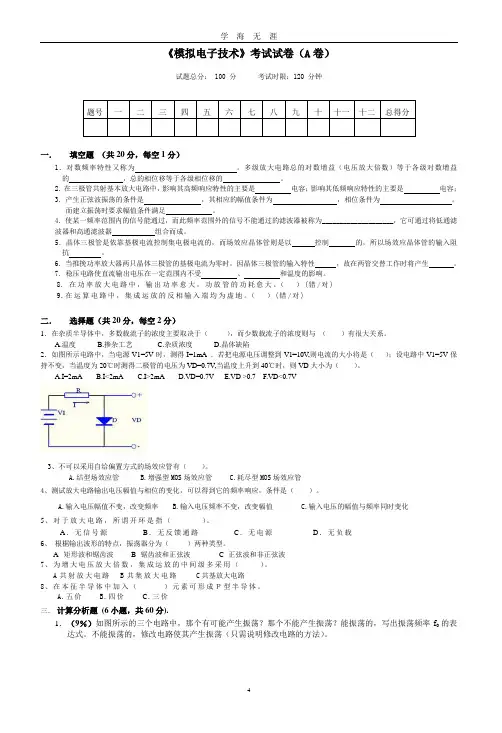

《模拟电子技术》考试试卷（A卷）试题总分： 100 分考试时限：120 分钟题号一二三四五六七八九十十一十二总得分一．填空题（共20分，每空1分）1．对数频率特性又称为。

多级放大电路总的对数增益（电压放大倍数）等于各级对数增益的，总的相位移等于各级相位移的。

2．在三极管共射基本放大电路中，影响其高频响应特性的主要是电容；影响其低频响应特性的主要是电容；3．产生正弦波振荡的条件是，其相应的幅值条件为，相位条件为。

而建立振荡时要求幅值条件满足。

4．使某一频率范围内的信号能通过，而此频率范围外的信号不能通过的滤波器被称为____________________，它可通过将低通滤波器和高通滤波器组合而成。

5．晶体三极管是依靠基极电流控制集电极电流的，而场效应晶体管则是以控制的，所以场效应晶体管的输入阻抗。

6．当推挽功率放大器两只晶体三极管的基极电流为零时，因晶体三极管的输入特性，故在两管交替工作时将产生。

7．稳压电路使直流输出电压在一定范围内不受、和温度的影响。

8．在功率放大电路中，输出功率愈大，功放管的功耗愈大。

（）(错/对)9.在运算电路中，集成运放的反相输入端均为虚地。

（）(错/对)二．选择题（共20分，每空2分）1．在杂质半导体中，多数载流子的浓度主要取决于（），而少数载流子的浓度则与（）有很大关系。

A.温度B.掺杂工艺C.杂质浓度D.晶体缺陷2．如图所示电路中，当电源V1=5V时，测得I=1mA 。

若把电源电压调整到V1=10V,则电流的大小将是（）；设电路中V1=5V保持不变，当温度为20℃时测得二极管的电压为VD=0.7V,当温度上升到40℃时，则VD大小为（）。

A.I=2mAB.I<2mAC.I>2mAD.VD=0.7VE.VD >0.7F.VD<0.7V3、不可以采用自给偏置方式的场效应管有（）。

A.结型场效应管B.增强型MOS场效应管C.耗尽型MOS场效应管4、测试放大电路输出电压幅值与相位的变化，可以得到它的频率响应，条件是（）。

1全国2018年7月高等教育自学考试电力电子变流技术试题课程代码：02308一、单项选择题（本大题共10小题，每小题1分，共10分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．若要增大SPWM 逆变器的输出电压，可采用的控制方法是（ ）A ．增大三角波频率B ．增大三角波幅度C ．增大正弦控制电压频率D ．增大正弦控制电压幅值2．三相全控桥式整流电路中，晶闸管可能承受的最大反向电压峰值为_______（其中U 2为变压器二次侧相电压有效值）（ ）A ．22U 3B ．2U 6C ．22U 2D ．2U 33．普通晶闸管不具备自关断能力，常被称为（ ）A ．全控制器件B ．半控型器件C ．不控制器件D ．触发型器件4．三相桥式变流电路工作于有源逆变状态，其逆变角的变化范围为（ ）A ．0°～90°B ．0°～120°C ．90°～180°D ．0°～150°5．三相桥式不控整流电路交流侧三相相电压正半周波的三个自然换相点互相间隔____度（ ）A ．60B ．90C ．120D ．1806．单相半控桥式无续流二极管带阻感性负载的整流电路中，整流晶闸管的最大导通角为（ ）A ．60°B ．90°C ．120°D ．180°7．单相半控桥式带续流二极管带感性负载电路，设触发角为α，则整流晶闸管导通角为（ ）A ．α-π65B ．α-π32 C ．π-αD ．α-π28．在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是（）A．干扰信号B．触发电压信号C．触发电流信号D．干扰信号和触发信号9．在三相不控整流电路中，在自然换相点R与U间，整流输出电压u d为（）A．u CB B．u ABC．u AC D．u BC10．单相全控桥式带电阻性负载电路中，控制角α的最大移相范围是（）A．90°B．120°C．150°D．180°二、填空题（本大题共15小题，每小题1分，共15分）请在每小题的空格中填上正确答案。

电力电子技术练习题库+参考答案一、判断题（共100题，每题1分，共100分）1.单相半波可控整流电路电阻负载上电压与电流的波形形状相同。

（）A、正确B、错误正确答案：A2.当晶闸管承受反向电压时，不论门极是否有触发电流晶闸管都不会导通。

（）A、正确B、错误正确答案：A3.降压斩波电路滤波电容C的容量足够大，则输出的电压Uo为常数。

（）A、正确B、错误正确答案：A4.电力电子技术研究的对象是电力电子器件的应用、电力电子电路的电能变换原理和电力电子装置的开发与应用。

（）A、正确B、错误正确答案：A5.变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的。

（）A、正确B、错误正确答案：A6.无源逆变电路，是把直流电能逆变成交流电能，送给电网（）A、正确B、错误正确答案：B7.触发脉冲具有一定的脉宽，前沿要陡。

（）A、正确B、错误正确答案：A8.斩波电路具有效率高、体积小、重量轻、成本低等优点。

（）A、正确B、错误正确答案：A9.无源逆变指的是把直流电能转变成交流电能回送给电网。

（）A、正确B、错误正确答案：B10.GTO的结构与普通晶闸管相似，也为PNPN四层半导体三端元件。

（）A、正确B、错误正确答案：A11.直流变换电路输出的电压都小于输入电压。

（）A、正确B、错误正确答案：B12.电流的波形系数是电流的有效值与平均值之比。

（）A、正确B、错误正确答案：A13.触发脉冲可采取宽脉冲触发与双窄脉冲触发两种方法，目前采用较多的是双窄脉冲触发方法。

（）A、正确B、错误正确答案：A14.晶闸管的不重复峰值电压为额定电压。

（）A、正确B、错误正确答案：B15.电子技术包括信息电子技术和电力电子技术两大分支。

（）A、正确B、错误正确答案：A16.降压斩波电路斩波开关关断时，电感充电。

（）B、错误正确答案：B17.三相半波可控整流电路，是三相可控整流电路最基本的组成形式。

（）A、正确B、错误正确答案：A18.触发脉冲必须具有足够的功率。

考试试卷(1 )卷一、填空题(本题共8小题，每空1分，共20分)1、按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为—电压型—和—电流型—两类。

2、电子技术包括—信息电子技术—和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在 _ 开关______ 状态。

当器件的工作频率较高时,—开关______ 损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_______ 载波比_______ ,当它为常数时的调制方式称为____ 同步—调制。

在逆变电路的输出频率范围划分成若干频段，每个频段內载波频率与调制信号频率之比为桓定的调制方式称为_____ 分段同步_______ 调制。

4、面积等效原理指的是，_____ 冲量—相等而—形状________ 不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是—MOSFET _______ ,单管输出功率最大的是 ___ G TO _________ ,应用最为广泛的是—IGBT __________ o6、设三相电源的相电压为U2,三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即—庇5_,其承受的最大正向电压为_盹_。

7、逆变电路的负载如果接到电源，则称为________ 逆变，如果接到负载，则称为________ 逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~tl时间段内，电流的通路为__________ ； (2) tl~t2时间段内，电流的通路为_________ ；(3) t2~t3时间段内，电流的通路为_________ ； (4) t3~t4时间段内，电流的通路为________ ； (5) t4~t5时间段内，电流的通路为_______ ;a) b)1、单相桥式PWM 逆变电路如下图，单极性调制工作时, A 、 VI 与V4导通，V2与V3关断B 、 VI 常通，V2常断，卫3与V4交替通断C 、 W 与V4关断，V2与V3导通D 、 VI 常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（） A 、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B 、 晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常 工作C 、 晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180 度D 、 晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在tl~t2时间段内，有（ ）晶 闸管导通。

****************2014－2015 学年第二学期出题教师：【电力电子技术】课程试题(A卷) 【闭卷考试】姓名学号专业及班级本试卷共有4道大题题号一二三四总分得分阅卷人一、填空题（共20分，每空1分，共11道小题）1.电子技术包括和两大分支。

2.电力变换通常可以分为四大类，即、、交流变交流（AC-AC）和。

3.为了减小本身的损耗，提高效率，电力电子器件一般都工作在状态。

4.按照能够被控制电路信号所控制的程度，电力电子器件分为、和不可控器件。

5.按照载流子参与导电的情况，电力电子器件分为、双极型器件和。

6.典型的全控型器件主要包括、电力晶体管(GTR)、电力场效应晶体管(Power MOSFET) )和。

7.IGBT其开通和关断是由的电压决定的。

8. 度导电型三相桥式逆变电路，晶闸管换相是在同一桥臂的上下两个元件之间进行；度导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行。

9.在交流交流变流电路中，只改变电压、电流对电路的通断进行控制，而不改变频率的电路称为，改变频率的电路称为。

10.如图1所示电路的输出电压u d一周期脉动次。

图111.除相位控制和斩波控制的交流电力控制电路外，还有以交流电源周波数为控制单位的电路以及对电路通断进行控制的。

二、选择题（满分20分，每小题2分，共10道小题）1. 对三相全控桥中共阴极组的三个晶闸管来说，正常工作时触发脉冲相位应依次差度。

A.60B. 180C. 1202. 晶闸管属于。

A.不可控器件B. 全控器件C.半控器件3. 下列变压器漏抗对整流电路的影响中正确的是。

A.输出电压平均值增加B.整流电路的工作状态减少C.晶闸管的di/dt增大D.换相时晶闸管电压出现缺口4. 下列电路中，存在变压器直流磁化问题的有。

A.单相全控桥整流电路B.单相全波可控整流电路C.三相全控桥整流电路D.三相半波可控整流电路5. 带阻感负载的单相交流调压电路中，稳态时α的移相范围为。

温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.降压配电变压器的输出电压要高于用电设备的额定电压,目的是( )。

A.减小导线截面B.补偿功率因数C.补偿线路电压损失答案:C2. 产生谐波电流最为突出的设备是( )。

A.可控硅设备B.电焊机C.气体放电灯D.白炽灯答案:A3. 电气符号包括( )项内容。

A.图形符号B.项目代号C.回路标号D.含上述三种说法答案:D4. 接地摇表的电位探针.电流探针和被测接地极三者应沿( )相距20米分别插入地中。

A.直线B.三角形C.直角三角形D.可选任意位置答案:A5. 金属梯子不适于以下什么作业场所?( )A.有触电机会的作业场所B.坑穴或密闭场所C.高空作业答案:A6. “止步，高压危险”属于( )标示牌。

A.禁止类B.警告类C.准许类答案:B7. 熔断器的指示器弹出一个红色指示件时，它表明( )。

A.熔断器完好B.熔断器已断C.电路过载D.电压过高答案:B8. 临时接地线应当采用( )。

A.多股铜绞线B.钢芯铝绞线C.橡皮绝缘铜线D.带透明护套的多股软裸铜线答案:D9. 我国常用导线标称截面25mm2与50mm2的中间还有一级导线的截面是( )mm2。

A.30B.35C.40D.45答案:B10. 灭弧装置的作用是( )。

A.引出电弧B.熄灭电弧C.使电弧分段D.使电弧产生磁力答案:B11. 更换熔体时，原则上新熔体与旧熔体的规格要( )。

A.不同B.相同C.更新答案:B12. 变配电站有人值班时，巡检周期应当是每( )一次。

A.同时拉开负荷侧隔离开关和电源侧隔离开关B.先拉开负侧隔离开关，后拉开电源侧隔离开关C.先拉开电源侧隔离开关，后拉开负荷侧隔离开关D.拉开负荷侧隔离开关和电源侧隔离开关无先后顺序要求答案:A13. 采用电气隔离的方法防止间接触电，被隔离回路的电压不应超过( )V。

电力电子试题及答案一、单项选择题（每题2分，共10分）1. 电力电子技术中，用于将交流电转换为直流电的设备是：A. 变压器B. 整流器C. 逆变器D. 稳压器答案：B2. 下列哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 继电器D. 功率MOSFET答案：C3. 电力电子技术中，PWM调制的全称是：A. 脉冲宽度调制B. 脉冲频率调制C. 脉冲密度调制D. 脉冲相位调制答案：A4. 电力电子变换器中，升压变换器的输出电压与输入电压的关系是：A. 输出电压低于输入电压B. 输出电压等于输入电压C. 输出电压高于输入电压D. 输出电压与输入电压无关答案：C5. 在电力电子应用中，软开关技术的主要作用是：A. 提高系统的功率因数B. 减少开关损耗C. 提高系统的稳定性D. 降低系统的噪声答案：B二、填空题（每题2分，共10分）1. 电力电子技术中，_________器件是实现交流到直流转换的关键。

答案：整流器2. 电力电子变换器的效率可以通过_________来提高。

答案：软开关技术3. 电力电子技术在_________和_________领域有着广泛的应用。

答案：能源转换；电机控制4. 电力电子技术中，_________调制是一种常用的控制策略。

答案：PWM5. 电力电子变换器中的_________变换器可以将直流电转换为交流电。

答案：逆变器三、简答题（每题5分，共20分）1. 简述电力电子技术在现代电力系统中的作用。

答案：电力电子技术在现代电力系统中起着至关重要的作用，包括提高电能的传输效率、实现电能的高效转换、优化电力系统的稳定性和可靠性、以及支持可再生能源的接入和利用。

2. 描述PWM调制在电力电子变换器中的应用。

答案：PWM调制在电力电子变换器中应用广泛，主要用于控制逆变器的输出电压和频率。

通过调整脉冲的宽度，可以控制输出电压的大小，同时通过改变脉冲的频率，可以控制输出电压的频率。

维修电工ata机考试题及答案维修电工ATA机考试题及答案一、单选题1. 电路中，电流的参考方向与实际方向相反时，该电流为（）。

A. 正电流B. 负电流C. 零电流D. 任意电流答案：B2. 电路中，电阻的单位是（）。

A. 欧姆B. 伏特C. 安培答案：A3. 在三相电路中，星形连接的线电压与相电压的关系是（）。

A. 相等B. 线电压是相电压的√3倍C. 相电压是线电压的√3倍D. 无法确定答案：B4. 交流电路中，电感的单位是（）。

A. 欧姆B. 亨利C. 法拉D. 西门子5. 直流电路中，电容器的特点是（）。

A. 允许直流通过B. 阻止直流通过C. 允许交流通过D. 阻止交流通过答案：B二、多选题1. 以下哪些因素会影响电路的电阻值？（）A. 材料B. 长度C. 温度D. 横截面积答案：ABCD2. 以下哪些是三相电路的特点？（）A. 三个相位的电压和电流相等B. 三个相位的电压和电流相位差120度C. 三个相位的电压和电流相位相同D. 三个相位的电压和电流可以独立控制答案：ABD3. 以下哪些是电磁感应的条件？（）A. 磁场的存在B. 导体的运动C. 导体的电阻D. 导体的形状答案：AB4. 以下哪些是电路中常用的保护元件？（）A. 熔断器B. 过载继电器C. 热继电器D. 漏电保护器答案：ABCD5. 以下哪些是电路中常用的测量仪表？（）A. 万用表B. 兆欧表C. 钳形电流表D. 电压表答案：ABCD三、判断题1. 电路中的功率因数越接近1，表明电路的效率越高。

（对）2. 电路中的电流和电压相位完全相反时，电路是纯感性电路。

（错）3. 三相电路中，星形连接的线电流等于相电流。

（错）4. 电路中的电感元件可以储存电能。

（对）5. 电路中的电容元件可以阻止直流通过。

（对）四、填空题1. 电路中的欧姆定律公式为：__________。

答案：V=IR2. 三相电路中，星形连接的线电压与相电压的关系为：__________。

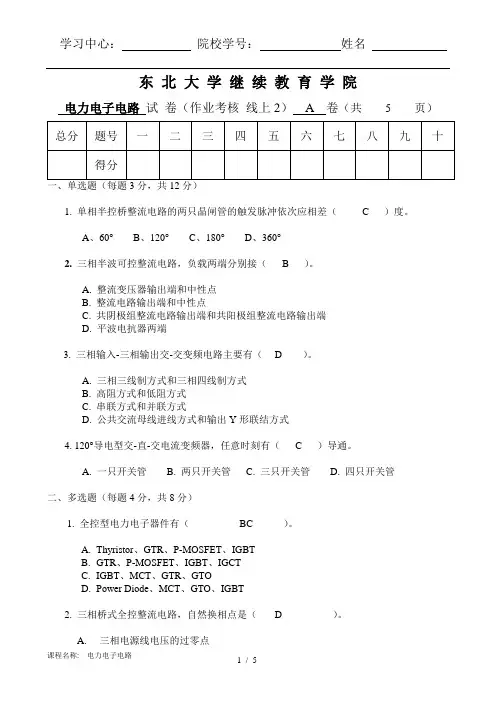

东北大学继续教育学院电力电子电路试卷（作业考核线上2） A 卷（共 5 页）1. 单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（ C ）度。

A、60°B、120°C、180°D、360°2. 三相半波可控整流电路，负载两端分别接（ B ）。

A. 整流变压器输出端和中性点B. 整流电路输出端和中性点C. 共阴极组整流电路输出端和共阳极组整流电路输出端D. 平波电抗器两端3. 三相输入-三相输出交-交变频电路主要有（ D ）。

A. 三相三线制方式和三相四线制方式B. 高阻方式和低阻方式C. 串联方式和并联方式D. 公共交流母线进线方式和输出Y形联结方式4. 120°导电型交-直-交电流变频器，任意时刻有（ C ）导通。

A. 一只开关管B. 两只开关管C. 三只开关管D. 四只开关管二、多选题（每题4分，共8分）1. 全控型电力电子器件有（BC ）。

A.Thyristor、GTR、P-MOSFET、IGBTB.GTR、P-MOSFET、IGBT、IGCTC.IGBT、MCT、GTR、GTOD.Power Diode、MCT、GTO、IGBT2. 三相桥式全控整流电路，自然换相点是（ D ）。

A. 三相电源线电压的过零点B. 三相电源相电压正半周波形的交点C. 三相电源相电压负半周波形的交点D. 三相电源线电压正半周波形的交点三．问答题（每题5分，共30分）1．试说明晶闸管的动态参数断态电压临界上升率du/dt。

答：在规定条件下，晶闸管直接从断态转换到通态的最大阳极电压上升率，称为断态电压临界上升率du/dt。

2. 并联谐振式逆变电路利用负载进行换流，为保证换流应满足什么条件？答：在并联谐振逆变电路中是利用负载电压进行换相的，因此要求负载电流应略超前负载电压，即负载电路总体上工作在容性小失谐的情况下3. 说明同步调制有何优缺点。

答：对于任意的调制波频率fr，载波比N保持恒定的脉宽调制称为同步调制。

电力电子专业试题及答案一、选择题（每题2分，共20分）1. 电力电子技术的主要作用是什么？A. 产生电能B. 转换电能C. 存储电能D. 传输电能答案：B2. 以下哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 继电器D. 金属氧化物半导体场效应晶体管（MOSFET）答案：C3. 电力电子变换器中，PWM技术指的是什么？A. 脉冲宽度调制B. 脉冲频率调制C. 脉冲幅度调制D. 脉冲时间调制答案：A4. 电力电子技术在以下哪个领域应用最广泛？A. 通信技术B. 能源转换与控制C. 航空航天D. 医疗设备答案：B5. 以下哪个不是电力电子变换器的类型？A. AC/DC变换器B. DC/DC变换器C. DC/AC变换器D. AC/AC变换器答案：D6. 电力电子系统中的软开关技术主要解决什么问题？A. 电压问题B. 电流问题C. 功率因数问题D. 开关损耗问题答案：D7. 电力电子技术中的“三相”指的是什么？A. 三相交流电B. 三相直流电C. 三相脉冲电D. 三相同步电答案：A8. 电力电子系统中的“整流”是指什么？A. 将交流电转换为直流电B. 将直流电转换为交流电C. 将交流电转换为脉冲电D. 将脉冲电转换为交流电答案：A9. 电力电子技术中，什么可以提高系统的整体效率？A. 增加开关频率B. 降低开关频率C. 使用软开关技术D. 增加电阻答案：C10. 电力电子技术中，什么可以减少电磁干扰？A. 增加开关频率B. 使用滤波器C. 降低开关频率D. 增加电阻答案：B二、填空题（每空2分，共20分）11. 电力电子技术中的“________”是指将交流电转换为直流电的过程。

答案：整流12. 电力电子技术中的“________”是指将直流电转换为交流电的过程。

答案：逆变13. 在电力电子系统中，________是用于控制功率流方向的器件。

答案：晶闸管14. 电力电子变换器中，________技术可以改善功率因数。

1全国2018年7月电力电子变流技术真题课程代码：02308一、单项选择题(本大题共23小题，每小题1分，共23分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.三相全控桥式整流电路中，晶闸管触发电路除包括同步信号发生器，脉冲整形与功放外还包括( )A.驱动电路B.逆变电路C.移相控制电路D.整流电路2.三相全控桥式有源逆变电路，序号相邻两个元件换相间隔的电角度为( )A.60°B.90°C.120°D.180°3.三相全控桥式变流电路工作于有源逆变状态，处于关断状态的晶闸管承受正向电压期间的角度为( )A.90°B.120°C.240°—D.240°4.三相全控桥式有源逆变电路，晶闸管电流的平均值IVEAR 为( ) A.d I 31 B. d I 31 C.d I 32 D .Id 5.全控桥式变流器直流电动机卷扬机拖动系统中，当变流器工作于整流与有源逆变临界状态时，输出电压Ud 波形一个周期内的正面积和负面积之比为( )2 A.K=0 B.K=1C.K<1D.K>16.全控桥式变流器直流电动机卷扬机拖动系统中，当变流器工作于整流状态时，输出电压Ud 的平均值为( )A.Ud ≤0B.Ud=0C. Ud >0D. Ud=∞7.将直流转换为直流的变换是( )A.整流器B.逆变器C.斩波器D.交流调压器8.已知三相桥式不控整流电路的相电压表达式uA=t sin U 22ω,则uc 的表达式为( ) A. uC=)32t sin(U 22π-ω B. uC=)32t sin(U 22π+ω C. uC=)32t sin(U 32π-ω D . uC=)32t sin(U 32π+ω 9.在三相桥式全控整流电路中(纯电阻负载)控制角α=0°,则整流输出电压的平均值是（输入相电压的有效值为U2）( ) A.2U 62π B. 2U 23π C. 2U 63π D. 2U 24π10.电阻性负载三相半波可控整流电路,输入相电压有效值为U2,当控制角α=30°时,整流输出电压平均值等于 ( ) A.0.9U221 B. 1.17U2213 C. 1.17U223D. 2.34U22111.大电感负载三相全控桥式整流电路,其输入电流有效值I2为(设整流输出电流平均值为Id)( ) A.d I 31 B. d I 32 C. d I 32π D. d I 32212.由于整流输入支路存在漏感,从而使晶闸管电流换相不能瞬间完成,由导通至关断的晶闸管和由关断至导通的晶闸管会出现( )A.逆变颠覆B.换相重叠C.可控整流D.有源逆变13.三相桥式全控整流电路的自然换相点是( )A.交流相电压的过零点B.在相电压与相邻相电压的交点处C.比三相不控整流电路的自然换相点超前30°D.比三相不控整流电路的自然换相点滞后30°14.在三相全控桥式变流电路中,变压器二次线圈流过的是正向和负向对称的120°矩形交变电流,避免了( )A.换相重叠B.直流磁化C.使用续流二极管D.使用滤波器15.在电感性负载三相半波可控整流电路中,三个晶闸管的触发脉冲相位互差的电角度为( )A.60°B.90°C.120°D.150°16.单相桥式全控整流纯电阻负载电路,触发角α>0,则输出电压的脉动频率与输入交流电压频率之比为( )A.1B.2C.3D.417.下列4种电力电子器件,哪种是半控型电力电子器件。

电⼒电⼦考试题库（含答案）⼀、填空（每空 1 分）1、请在正确的空格内标出下⾯元件的简称：电⼒晶体管GTR；图形符号为；可关断晶闸管 GTO；图形符号为；功率场效应晶体管MOSFET ；图形符号为；绝缘栅双极型晶体管IGBT；图形符号为； IGBT 是MOSFET 和GTR的复合管。

2、晶闸管对触发脉冲的要求是要有⾜够的驱动功率、触发脉冲前沿要陡幅值要⾼和触发脉冲要与晶闸管阳极电压同步。

3、多个晶闸管相并联时必须考虑均流的问题，解决的⽅法是串专⽤均流电抗器。

4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为⽅波。

5、型号为 KS100-8的元件表⽰双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A。

6、 180°导电型三相桥式逆变电路，晶闸管换相是在同⼀桥臂上的上、下⼆个元件之间进⾏；⽽ 120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进⾏的。

7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升⾼时，晶闸管的触发电流会下降、正反向漏电流会增加。

8 、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥⽽不流经负载的电流。

环流可在电路中加电抗器来限制。

为了减⼩环流⼀般采控⽤控制⾓α⼤于β的⼯作⽅式。

9、常⽤的过电流保护措施有快速熔断器、串进线电抗器、接⼊直流快速开关、控制快速移相使输出电压下降。

（写出四种即可）10、双向晶闸管的触发⽅式有Ⅰ +、Ⅰ -、Ⅲ＋、Ⅲ -四种。

11、双向晶闸管的触发⽅式有：阳极 T2接负电压；门极I-触发：第⼀阳极T1 接I+触发：第⼀阳极T1 接G接正电压，T2接负正电压，第⼆阳极T2 接正电压，第⼆电压。

负电压；门极G接负电压，T2接正电压。

Ⅲ+触发：第⼀阳极T1 接负电压，第⼆阳极T2 接正电压；门极G接正电压，T2接负电压。

Ⅲ-触发：第⼀阳极T1 接负电压，第⼆阳极T2接正电压；门极G接负电压，T2接正电压。

《电⼒电⼦技术》题库答案⼀、填空题(每空1分，共５０分)1、对同⼀晶闸管，维持电流I H与擎住电流I L在数值⼤⼩上有I L _________ I H。

2、功率集成电路PIC分为⼆⼤类，⼀类是⾼压集成电路，另⼀类是________________________________。

3、晶闸管断态不重复电压U DSM与转折电压U BO数值⼤⼩上应为，U DSM ________ U BO。

4、电阻负载三相半波可控整流电路中，晶闸管所承受的最⼤正向电压U Fm等于_____，设U2为相电压有效值。

5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差___________________________。

6、对于三相半波可控整流电路，换相重叠⾓的影响，将使⽤输出电压平均值_______________________。

7、晶闸管串联时，给每只管⼦并联相同阻值的电阻R是______________________________________措施。

8、三相全控桥式变流电路交流侧⾮线性压敏电阻过电压保护电路的连接⽅式有______________⼆种⽅式。

9、抑制过电压的⽅法之⼀是⽤_____________________吸收可能产⽣过电压的能量，并⽤电阻将其消耗。

10、180°导电型电压源式三相桥式逆变电路，其换相是在___________的上、下⼆个开关元件之间进⾏。

11、改变SPWM逆变器中的调制⽐，可以改变_____________________________________________的幅值。

12、为了利于功率晶体管的关断，驱动电流后沿应是___________________________________________。

13、恒流驱动电路中抗饱和电路的主要作⽤是__________________________________________________。

.考试十二一、选择题：（本题共10小题，每小题2分，共20分）1、晶闸管的伏安特性是指( ) A.阳极电压与门极电流的关系 B.门极电压与门极电流的关系 C.阳极电压与阳极电流的关系D.门极电压与阳极电流的关系2、晶闸管电流的波形系数定义为( )A.T dTf I I K =B.dTT f I I K =C. K f =I dT ·I TD.K f =Id T -I T3、取断态重复峰值电压和反向重复峰值电压中较小的一个，并规化为标准电压等级后，定为该晶闸管的( ) A.转折电压B.反向击穿电压C.阈值电压D.额定电压4、单相半控桥式整流电路带纯电阻性负载时，晶闸管承受正向电压的最大值为( )A.2U 221B.2U 2C.2U 22D.2U 65、在三相桥式不可控整流电路中，整流输出电压的平均值为( )A.22U 34.2U 63≈π或B.22U 17.1U 263≈π或C ．22U 56.1U 62≈π或D.22U 78.0U 6≈π或6、将直流电能转换为交流电能供给负载的变流器是( ) A.有源逆变器 B.A/D 变换器 C.D/A 变换器D.无源逆变器7、全控桥式变流器直流电动机卷扬机拖动系统中，当降下重物时，Ud 与Ed 的比值为( )A.1E U dd> B.1E U dd< C.1E U dd= D.0E U dd=8、三相全控桥式有源逆变电路，晶闸管电流的有效值I T 为( ).A.d I 31B.dI 31C.d I 32D.I d9、三相全控桥式变流电路工作于有源逆变状态的条件是( )A.3π=αB.2π<α C.4π=αD.2π>α10、触发电路中的触发信号应具有（ ） A.足够大的触发功率 B.足够小的触发功率 C.尽可能缓的前沿D.尽可能窄的宽度二、问答题：（本题共4小题，每小题5分，共20分）1、什么是控制角а？导通角θ？为什么一定要在晶闸管承受正向电压时触发晶闸管？（5分）2、什么是有源逆变？实现有源逆变的条件是什么？哪些电路可以实现有源逆变？（5分）3、为什么半控桥的负载侧并有续流管的电路不能实现有源逆变？（5分）4、用单结晶体管的触发电路,当移相到晶闸管达到某一导通角时,再继续调大导通角时,忽然晶闸管变成全关断是何原因?（5分）三、计算题：（本题共1小题，共10分）1、具有续流二极管VDR 半波可控整流电路，对发电机励磁绕组供电。
