运算放大器工作原理及误差分析

模拟电子技术实验报告第（5 ）次实验实验名称：_运算放大器专业班级：自动化姓名：学号：一、实验目的1、研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能。

2、了解运算放大器在实际应用时应考虑的一些问题。

二、实验原理集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。

当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。

在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。

理想运算放大器特性在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件的运算放大器称为理想运放。

开环电压增益Aud=∞输入阻抗ri=∞输出阻抗ro=0带宽fBW=∞失调与漂移均为零等。

理想运放在线性应用时的两个重要特征：1、输出电压uo与输入电压之间满足关系式子uo=Aud(u+—u-)由于Aud=∞，而uo为有限值，因此，u+—u-≈0,。

即u+≈u-，称为“虚短”。

2、由于ri=∞，故流进运放两个输入端的电流可视为零，即IIB=0，称为“虚断”。

这说明运放对其前级吸取电流极小。

上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。

基本运算电路（1）反相比例运算电路电路如图4-1所示。

对于理想运放，该电路的输出电压与输入电压之间的关系为为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R2=R1//RF（2）反相加法电路电路如图4-2所示，输出电压与输入电压之间的关系为（3）同相比例运算电路图4-3（a）是同相比例运算电路，它的输出电压与输入电压之间的关系为（4）差动放大电路（减法器）对于图4-4所示的减法运算电路，当R1=R2，R3=RF时，有如下关系式（5）积分运算电路反相积分电路如图4-5所示。

在理想化条件下，输出电压uo等于式中uc(o) 是t=0 时刻电容C 两端的电压值，即初始值。

运算放大器工作原理是什么?运算放大器（Operational Amplifier,简称OP、OPA、OPAMP）是一种直流耦合﹐差模（差动模式）输入、通常为单端输出（Differential-in, single-ended output）的高增益（gain）电压放大器，因为刚开始主要用于加法，乘法等运算电路中，因而得名。

一个理想的运算放大器必须具备下列特性：无限大的输入阻抗、等于零的输出阻抗、无限大的开回路增益、无限大的共模排斥比的部分、无限大的频宽。

最基本的运算放大器如图1-1。

一个运算放大器模组一般包括一个正输入端(OP_P)、一个负输入端(OP_N)和一个输出端(OP_O)。

通常使用运算放大器时，会将其输出端与其反相输入端（inverting input node）连接，形成一负反馈（negative feedback）组态。

原因是运算放大器的电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路的稳定运作。

但是这并不代表运算放大器不能连接成正回馈（positive feedback），相反地，在很多需要产生震荡讯号的系统中，正回馈组态的运算放大器是很常见的组成元件。

开环回路运算放大器如图1-2。

当一个理想运算放大器采用开回路的方式工作时，其输出与输入电压的关系式如下：Vout = ( V+ -V-) * Aog其中Aog代表运算放大器的开环回路差动增益（open-loop differential gai 由于运算放大器的开环回路增益非常高，因此就算输入端的差动讯号很小，仍然会让输出讯号「饱和」（saturation），导致非线性的失真出现。

因此运算放大器很少以开环回路出现在电路系统中，少数的例外是用运算放大器做比较器（comparator），比较器的输出通常为逻辑准位元的「0」与「1」。

闭环负反馈将运算放大器的反向输入端与输出端连接起来，放大器电路就处在负反馈组态的状况，此时通常可以将电路简单地称为闭环放大器。

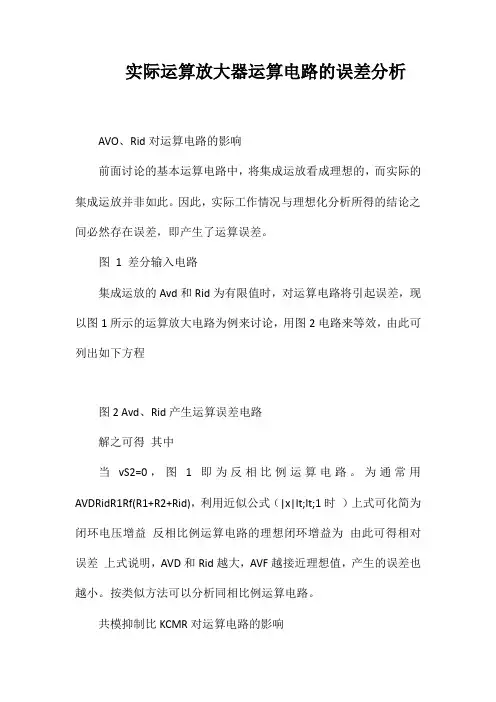

实际运算放大器运算电路的误差分析AVO、Rid对运算电路的影响前面讨论的基本运算电路中，将集成运放看成理想的，而实际的集成运放并非如此。

因此，实际工作情况与理想化分析所得的结论之间必然存在误差，即产生了运算误差。

图1 差分输入电路集成运放的Avd和Rid为有限值时，对运算电路将引起误差，现以图1所示的运算放大电路为例来讨论，用图2电路来等效，由此可列出如下方程图2 Avd、Rid产生运算误差电路解之可得其中当vS2=0，图1即为反相比例运算电路。

为通常用AVDRidR1Rf(R1+R2+Rid)，利用近似公式（|x|lt;lt;1时）上式可化简为闭环电压增益反相比例运算电路的理想闭环增益为由此可得相对误差上式说明，AVD和Rid越大，AVF越接近理想值，产生的误差也越小。

按类似方法可以分析同相比例运算电路。

共模抑制比KCMR对运算电路的影响以同相运算放大电路为例，集成运放的共模抑制比KCMR为有限时，对运算电路引起的误差近似为由此可见，AVD和KCMR越大，误差越小，AVF越接近理想情况下的值。

误差推导过程由图1的电路有差模输入电压为共模输入电压为运算放大电路总的输出电压为理想情况下，，由此求得相对误差式中为电压反馈系数。

通常，，因此上式简化为输入失调电压、输入失调电流对运算电路的影响输入失调电压VIO、输入失调电流IIO不为零时，运算电路的输出电压将产生误差。

根据VIO和IIO的定义，将运放用图1来等效，其中小三角符号内代表理想运放。

利用戴维南定理和诺顿定理可将两输入端化简，如图2所示，则因为，有，则由上两式求出由于电路中两输入端均接地，在VIO、IIB和IIO作用下，产生的输出电压VO即是绝对误差。

若R2=R1//Rf，由IIB引起的误差可以消除，输出电压变为由上式可见，和R2越大，VIO和IIO引起的输出误差电压也越大。

当用作积分运算时，因电容C代替Rf，输出误差电压为则由上式可见，积分时间常数t=R1C越小或积分时间越长，误差越大。

运算放大器发明至今已有数十年的历史，从最早的真空管演变为如今的集成电路，它在不同的电子产品中一直发挥着举足轻重的作用。

而现如今信息家电、手机、PDA 、网络等新兴应用的兴起更是将本次专题的主角-运算放大器推向了一个新的高度。

本次专题就来带你了解一下它吧！运放是运算放大器的简称。

在实际电路中，通常结合反馈网络共同组成某种功能模块。

由于早期应用于模拟计算机中，用以实现数学运算，故得名“运算放大器”，此名称一直延续至今。

运放是一个从功能的角度命名的电路单元，可以由分立的器件实现，也可以实现在半导体芯片当中。

随着半导体技术的发展，如今绝大部分运放是以单片的形式存在。

现今运放的种类繁多，广泛应用于几乎所有的行业当中。

- 运算放大器的发展史 -- 运算放大器的分类 -1941年：贝尔实验室的Ka rl D.Swartzel Jr.发明了真空管组成的第一个运算放大器，并取得美国专利2,401,779，命名为“Su mmin gA m p ifier ”;11952年：首次作为商业产品贩售的运算放大器是Geo r g e A. Philbrick Researches （G AP/R ）公司的真空管运算放大器，型号K 2-W ;21963年：第一个以集成电路单一芯片形式制成的运算放大器是Fairchild Senmiconductors的Bob Widlar所设计的μA702,1965年经改后推出μA709；31968年：Fairchild半导体公的μA741。

迄今为止仍然在用，他是有史以来最成功的器，也是极少数最长寿的IC 一。

4通用型运放其性能指标能适合于一般性（低频以及信号变化缓慢）使用，例如741A ，L M358（双运放），L M324及场效应管为输入级的L F356.高阻型运放这类运放的特点是差模输入阻抗非常高，输入偏置电流非常小。

实现这些指标的主要措施是利用场效应管的高输入阻抗的特点，但这类运放的输入失调电压较大。

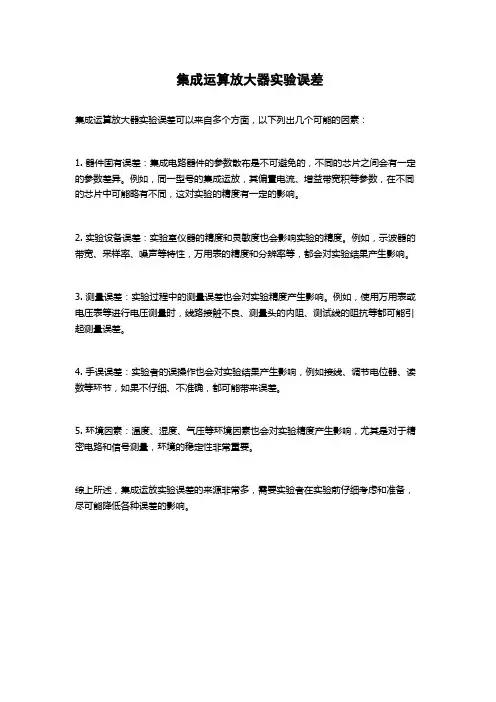

集成运算放大器实验误差
集成运算放大器实验误差可以来自多个方面，以下列出几个可能的因素：
1. 器件固有误差：集成电路器件的参数散布是不可避免的，不同的芯片之间会有一定的参数差异。

例如，同一型号的集成运放，其偏置电流、增益带宽积等参数，在不同的芯片中可能略有不同，这对实验的精度有一定的影响。

2. 实验设备误差：实验室仪器的精度和灵敏度也会影响实验的精度。

例如，示波器的带宽、采样率、噪声等特性，万用表的精度和分辨率等，都会对实验结果产生影响。

3. 测量误差：实验过程中的测量误差也会对实验精度产生影响。

例如，使用万用表或电压表等进行电压测量时，线路接触不良、测量头的内阻、测试线的阻抗等都可能引起测量误差。

4. 手误误差：实验者的误操作也会对实验结果产生影响，例如接线、调节电位器、读数等环节，如果不仔细、不准确，都可能带来误差。

5. 环境因素：温度、湿度、气压等环境因素也会对实验精度产生影响，尤其是对于精密电路和信号测量，环境的稳定性非常重要。

综上所述，集成运放实验误差的来源非常多，需要实验者在实验前仔细考虑和准备，尽可能降低各种误差的影响。

运放电路的工作原理
运放电路是一种常用的电子电路，它可以放大电压信号、电流
信号或功率信号。

运放电路通常由运算放大器（简称运放）和外部
电阻、电容等元件组成。

运放电路的工作原理是利用运算放大器的
高增益特性和反馈原理来实现信号放大、滤波、比较、积分等功能。

运放电路的基本原理是利用运算放大器的高增益特性来放大输
入信号。

运算放大器是一种高增益、差分输入、单端输出的电子元件，它的输入阻抗非常高，输出阻抗非常低，可以理想地放大输入
信号。

运放电路通常由运算放大器、反馈电阻和输入电阻组成。

通
过合理选择反馈电阻和输入电阻的数值，可以实现不同的放大倍数
和功能。

运放电路的工作原理还涉及到反馈原理。

在运放电路中，通过
反馈电阻将部分输出信号反馈到运算放大器的负输入端，从而控制
输出信号。

负反馈可以改善运放电路的线性度、稳定性和频率特性，使其更加可靠和精确。

运放电路可以实现多种功能，如放大、滤波、比较、积分等。

通过合理设计电路结构和选择元件数值，可以实现不同的功能。

例
如，通过串联电阻和电容可以实现滤波功能，通过比较电路可以实
现比较功能，通过积分电路可以实现积分功能。

总之，运放电路是一种常用的电子电路，它利用运算放大器的
高增益特性和反馈原理来实现信号放大、滤波、比较、积分等功能。

合理设计电路结构和选择元件数值可以实现不同的功能。

运放电路
在电子电路中有着广泛的应用，是现代电子技术中不可或缺的重要
组成部分。

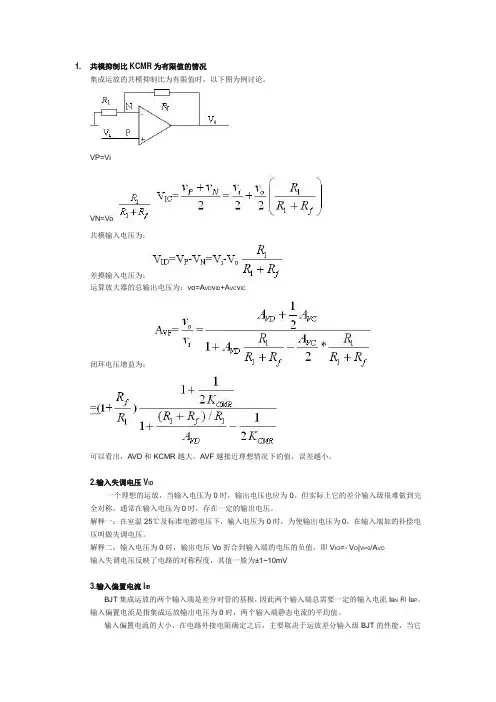

1. 共模抑制比KCMR为有限值的情况集成运放的共模抑制比为有限值时，以下图为例讨论。

VP=ViVN=Vo共模输入电压为：差摸输入电压为：运算放大器的总输出电压为：vo=A VD v ID+A VC v IC闭环电压增益为：可以看出，AVD和KCMR越大，AVF越接近理想情况下的值，误差越小。

2.输入失调电压V IO一个理想的运放，当输入电压为0时，输出电压也应为0。

但实际上它的差分输入级很难做到完全对称。

通常在输入电压为0时，存在一定的输出电压。

解释一：在室温25℃及标准电源电压下，输入电压为0时，为使输出电压为0，在输入端加的补偿电压叫做失调电压。

解释二：输入电压为0时，输出电压Vo折合到输入端的电压的负值，即V IO=- V O|VI=0/A VO输入失调电压反映了电路的对称程度，其值一般为±1~10mV3.输入偏置电流I IBBJT集成运放的两个输入端是差分对管的基极，因此两个输入端总需要一定的输入电流I BN和I BP。

输入偏置电流是指集成运放输出电压为0时，两个输入端静态电流的平均值。

输入偏置电流的大小，在电路外接电阻确定之后，主要取决于运放差分输入级BJT的性能，当它的β值太小时，将引起偏置电流增加。

偏置电流越小，由于信号源内阻变化引起的输出电压变化也越小。

其值一般为10nA~1uA。

4.输入失调电流I IO在BJT集成电路运放中，当输出电压为0时，流入放大器两输入端的静态基极电流之差，即I IO=|I BP-I BN| 由于信号源内阻的存在，I IO会引起一个输入电压，破坏放大器的平衡，使放大器输出电压不为0。

它反映了输入级差分对管的不对称度，一般约为1nA~0.1uA。

5.输入失调电压VIO、输入失调电流IIO不为0时，运算电路的输出端将产生误差电压。

设实际的等效电路如下图大三角符号，小三角符号内为理想运放，根据VIO和IIO的定义画出。

为了分析方便，假设运放的开环增益AVO和输入电阻Ri均为无限大，外电路电阻R2=R1||Rf，利用戴维南定理和诺顿定理可得两输入端的等效电压和等效电阻，如下图所示则可得同相输入端电压反向输入端电压因AVO→∞，有V P≈V N，代入得Vo=(1+Rf/R1)[VIO+IIB(R1||Rf-R2)+ IIO(R1||Rf+R2)]当取R2=R1||Rf时，由输入偏置电流IIB引起的输入误差电压可以消除，上式可简化为V o=(1+R f/R1)(V IO+I IO R2)可见，1+Rf/R1 和R2越大，V IO和I IO引起的输出误差电压越大。

1. 共模抑制比KCMR为有限值的情况集成运放的共模抑制比为有限值时，以下图为例讨论。

VP=ViVN=Vo共模输入电压为：差摸输入电压为：运算放大器的总输出电压为：vo=A VD v ID+A VC v IC闭环电压增益为：可以看出，AVD和KCMR越大，AVF越接近理想情况下的值，误差越小。

2.输入失调电压V IO一个理想的运放，当输入电压为0时，输出电压也应为0。

但实际上它的差分输入级很难做到完全对称。

通常在输入电压为0时，存在一定的输出电压。

解释一：在室温25℃及标准电源电压下，输入电压为0时，为使输出电压为0，在输入端加的补偿电压叫做失调电压。

解释二：输入电压为0时，输出电压Vo折合到输入端的电压的负值，即V IO=- V O|VI=0/A VO输入失调电压反映了电路的对称程度，其值一般为±1~10mV3.输入偏置电流I IBBJT集成运放的两个输入端是差分对管的基极，因此两个输入端总需要一定的输入电流I BN和I BP。

输入偏置电流是指集成运放输出电压为0时，两个输入端静态电流的平均值。

输入偏置电流的大小，在电路外接电阻确定之后，主要取决于运放差分输入级BJT的性能，当它的β值太小时，将引起偏置电流增加。

偏置电流越小，由于信号源内阻变化引起的输出电压变化也越小。

其值一般为10nA~1uA。

4.输入失调电流I IO在BJT集成电路运放中，当输出电压为0时，流入放大器两输入端的静态基极电流之差，即I IO=|I BP-I BN| 由于信号源内阻的存在，I IO会引起一个输入电压，破坏放大器的平衡，使放大器输出电压不为0。

它反映了输入级差分对管的不对称度，一般约为1nA~0.1uA。

5.输入失调电压VIO、输入失调电流IIO不为0时，运算电路的输出端将产生误差电压。

设实际的等效电路如下图大三角符号，小三角符号内为理想运放，根据VIO和IIO的定义画出。

为了分析方便，假设运放的开环增益AVO和输入电阻Ri均为无限大，外电路电阻R2=R1||Rf，利用戴维南定理和诺顿定理可得两输入端的等效电压和等效电阻，如下图所示则可得同相输入端电压反向输入端电压因AVO→∞，有V P≈V N，代入得Vo=(1+Rf/R1)[VIO+IIB(R1||Rf-R2)+ IIO(R1||Rf+R2)]当取R2=R1||Rf时，由输入偏置电流IIB引起的输入误差电压可以消除，上式可简化为V o=(1+R f/R1)(V IO+I IO R2)可见，1+Rf/R1 和R2越大，V IO和I IO引起的输出误差电压越大。

运算放大器实验原理运算放大器是一种广泛使用的模拟电子元件，它具有高输入阻抗、高开环增益和宽频带等特性，常用于信号放大、滤波、转换等电路中。

本文将介绍运算放大器的原理、使用方法以及实验操作步骤。

一、运算放大器的基本原理运算放大器是一种具有正负输入端的放大器，其输出量由输入量的大小和相位决定。

输入量通过一个反馈网络，产生一个误差信号，该信号表示输出量与期望值之间的差异。

误差信号经过放大和比较后，驱动输出设备，以达到所需的输出值。

运算放大器的主要特点是它的差模放大器和交流放大器，这两个部分独立且互相不影响，使得它在许多电路中都有广泛应用。

二、运算放大器的使用方法1. 电源电压：运算放大器需要使用稳定的电源电压，通常使用±5V或±15V。

2. 输入阻抗：运算放大器的输入阻抗很高，通常需要使用阻抗匹配的输入设备，如电阻、电容等。

3. 偏置电压：为了使运算放大器工作在稳定状态，需要为其提供适当的偏置电压。

偏置电压的大小取决于具体的电路需求。

4. 输出设备：根据需要选择适当的输出设备，如电阻、电容等，以实现所需的电路功能。

三、实验操作步骤1. 实验准备：准备所需的实验器材和元件，包括运算放大器、电阻、电容、电感等。

检查器材是否完好，确保电源稳定。

2. 搭建实验电路：按照实验需求，搭建运算放大器的电路。

注意选择适当的电源电压和偏置电压，确保电路稳定工作。

3. 测试与调整：使用示波器、万用表等工具，测试电路的性能指标，如输入阻抗、输出阻抗、开环增益等。

根据测试结果进行调整，使电路达到最佳性能。

4. 实验结果分析：观察和分析实验结果，验证运算放大器的原理和使用方法是否正确。

5. 实验总结：整理实验数据和结果，总结实验中的问题和经验教训，为今后的实验提供参考。

具体实验操作步骤如下：步骤一：搭建基本放大电路使用电阻、电容等元件搭建一个基本的放大电路，使用运算放大器作为放大器。

调整元件值以获得适当的增益和带宽。

运放电路分析基础运放电路分析基础首先提一下分析的误差因素：A.运放的非理想因素（直流部分）：运算放大器的输入结构：1.失调电压（Offset Voltage）：该参数表示使输出电压为零时需要在输入端作用的电压差。

它是由构成输入端差分放大器的管子（NPN，PNP，PMOS，NMOS）参数并不是完全对称的【对于晶体管来说主要是Ube和Ueb 的对称性，对于JFET来说主要是Ugs，这个不对称的电压完全可以看成人为的加了一个电压源】，这就引起了失调电压，实际在说明书中的数值是通过实验测量抵消这一电压必须在输入端加一个与之反相的电压。

失调电压的温度漂移：失调电压是随着温度的变化而改变，一般在说明书中采用失调电压的温度系数来使用。

如果给出了全温度范围内的最大数据，则可以采用折算的办法。

【这里有个有趣的事情，一般给的Tc_vos一般偏小，而在极端温度下测得的失调电压一般要大于常温下测试得到的最大失调电压+温升×Tc_vos，我们只能认为这个过程是Tc_vos是变化的，如果要计算恶劣的话，最好去最坏分析的情况。

】另外一点就是老化的问题：失调电压的漂移的大小是随时间而变化，它一般以mV/月或者mV/1,000小时来定义，这个非线性的函数与运放期间使用时间的平方根成正比。

这个数据一般不可得的，因此在计算的时候要使用最坏分析得到这个结果。

PS：老化一般很难在计算时加入，但是非加入不可。

首先是汽车，一般用10年15万公里是很常见的，更别说仪器了，往往用用15年以上。

测试方法：2.偏置电流（Bias Current）该参数是指运放输入级电流平均值【IB+，IB-的平均值】，由构成输入端差分放大器管子（NPN，PNP，PMOS，NMOS）的基极或栅极电流构成。

【运算放大器不提供输入级偏置电流的电流源，是为了运放能获取尽可能宽的共模输入电压范围（直接耦合）】，此参数越小代表信号源的内阻对运放的影响越小，同时它也影响着输入失调电流的大小。

最简单讲解运算放大器的工作原理运算放大器（Operational Amplifier,简称OP、OPA、OPAMP）是一种直流耦合﹐差模（差动模式）输入、通常为单端输出（Differential-in, single-ended output）的高增益（gain）电压放大器，因为刚开始主要用于加法，乘法等运算电路中，因而得名。

一个理想的运算放大器必须具备下列特性：无限大的输入阻抗、等于零的输出阻抗、无限大的开回路增益、无限大的共模排斥比的部分、无限大的频宽。

最基本的运算放大器如图1-1。

一个运算放大器模组一般包括一个正输入端(OP_P)、一个负输入端(OP_N)和一个输出端(OP_O)。

通常使用运算放大器时，会将其输出端与其反相输入端（inverting input node）连接，形成一负反馈（negative feedback）组态。

原因是运算放大器的电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路的稳定运作。

但是这并不代表运算放大器不能连接成正回馈（positive feedback），相反地，在很多需要产生震荡讯号的系统中，正回馈组态的运算放大器是很常见的组成元件。

开环回路运算放大器如图1-2。

当一个理想运算放大器采用开回路的方式工作时，其输出与输入电压的关系式如下：Vout = ( V+ -V-) * Aog其中Aog代表运算放大器的开环回路差动增益（open-loop differential gai由于运算放大器的开环回路增益非常高，因此就算输入端的差动讯号很小，仍然会让输出讯号「饱和」（saturation），导致非线性的失真出现。

因此运算放大器很少以开环回路出现在电路系统中，少数的例外是用运算放大器做比较器（comparator），比较器的输出通常为逻辑准位元的「0」与「1」。

闭环负反馈将运算放大器的反向输入端与输出端连接起来，放大器电路就处在负反馈组态的状况，此时通常可以将电路简单地称为闭环放大器。

运算放大器工作原理是什么?运算放大器（Operational Amplifier,简称OP、OPA、OPAMP）是一种直流耦合﹐差模（差动模式）输入、通常为单端输出（Differential-in, single-ended output）的高增益（gain）电压放大器，因为刚开始主要用于加法，乘法等运算电路中，因而得名。

一个理想的运算放大器必须具备下列特性：无限大的输入阻抗、等于零的输出阻抗、无限大的开回路增益、无限大的共模排斥比的部分、无限大的频宽。

最基本的运算放大器如图1-1。

一个运算放大器模组一般包括一个正输入端(OP_P)、一个负输入端(OP_N)和一个输出端(OP_O)。

通常使用运算放大器时，会将其输出端与其反相输入端（inverting input node）连接，形成一负反馈（negative feedback）组态。

原因是运算放大器的电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路的稳定运作。

但是这并不代表运算放大器不能连接成正回馈（positive feedback），相反地，在很多需要产生震荡讯号的系统中，正回馈组态的运算放大器是很常见的组成元件。

开环回路运算放大器如图1-2。

当一个理想运算放大器采用开回路的方式工作时，其输出与输入电压的关系式如下：Vout = ( V+ -V-) * Aog其中Aog代表运算放大器的开环回路差动增益（open-loop differential gai由于运算放大器的开环回路增益非常高，因此就算输入端的差动讯号很小，仍然会让输出讯号「饱和」（saturation），导致非线性的失真出现。

因此运算放大器很少以开环回路出现在电路系统中，少数的例外是用运算放大器做比较器（comparator），比较器的输出通常为逻辑准位元的「0」与「1」。

闭环负反馈将运算放大器的反向输入端与输出端连接起来，放大器电路就处在负反馈组态的状况，此时通常可以将电路简单地称为闭环放大器。

电子电路中的运算放大器问题解析与调试电子电路的运算放大器（operational amplifier）是一种常见且重要的电子器件，广泛应用于信号处理、控制系统、测量设备等领域。

本文将对运算放大器的问题进行解析与调试。

通过以下几个方面展开论述：一、运算放大器的基本原理与特性运算放大器是一种差模放大器，具有高增益、输入阻抗高、输出阻抗低等特点。

其基本原理是利用反馈电阻来控制输出信号，并且具有两个输入端口，一个输出端口和一个电源端口。

在正常工作情况下，运算放大器的输入端口具有相等的电势，通过调节反馈电阻可以实现不同的功能，比如放大、求和、补偿等。

二、常见问题及解决方法1.偏置电压问题：运算放大器的输入端口有一个偏置电压，可能导致输出信号不稳定或误差较大。

解决方法是通过添加一个偏置电流来抵消偏置电压，或者使用双电源供电方式。

2.共模干扰问题：当输入信号中出现共模干扰时，可能导致输出信号失真。

解决方法是增加输入端口的共模抑制比，或者使用差分输入。

3.频率响应问题：运算放大器的增益往往并非在所有频率下都一致，可能存在频率响应差异。

解决方法是选择适当的运放型号，或者采用补偿电路来改善频率响应。

4.幅度失真问题：在输出信号幅度达到极限时，可能出现幅度失真。

解决方法是调整电源供电范围或增加输出级电源电压。

三、调试技巧与方法1.接地问题：运算放大器的接地要牢固可靠，避免接地杂散电流影响信号质量。

2.输入电阻匹配问题：输入信号源的电阻要与运算放大器的输入端口电阻匹配，避免信号衰减或失真。

3.电源稳定性问题：稳定的电源是运算放大器工作的基础，要保证电源电压的稳定性和纹波。

4.反馈电路设计问题：合理的反馈电路可以使运算放大器的性能更好，包括稳定性、增益、频率响应等。

四、实际案例分析通过实际案例的分析，可以更深入理解运算放大器问题的解析与调试。

例如，当应用于音频放大器时，如何解决功率放大不足、失真过大等问题。

结语运算放大器在电子电路中起到了至关重要的作用，了解问题分析与调试方法对于确保电路的正常运行至关重要。

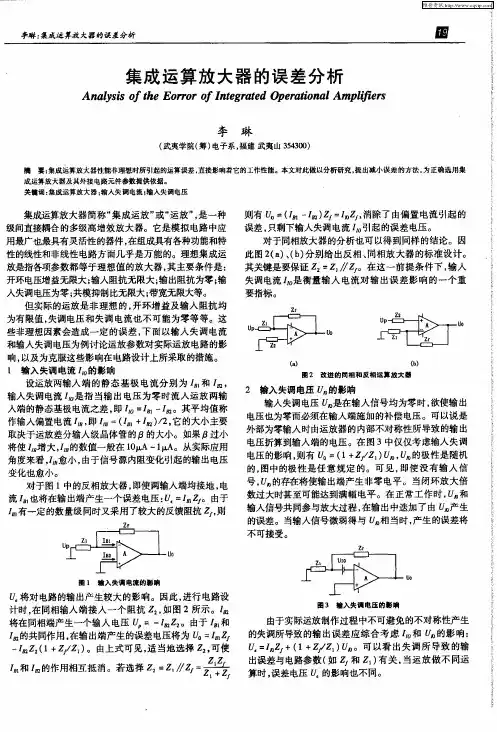

集成运算放大器的误差分析作者：李鹏来源：《硅谷》2013年第15期摘要集成运算放大器是在放大电路中主要使用的电子元件，随着技术的不断优化，集成运算放大器较高的可靠性与使用简便渐渐成为了放大电路重要电子元件的不二选择。

集成运算放大器性能不佳的时候，会引起运算的误差，这些误差直接影响了集成运算放大器的工作性能，不利于放大电路的工作计算。

关键词集成运算放大器；误差分析中图分类号：TN722 文献标识码：A 文章编号：1671-7597（2013）15-0047-02集成运算放大器由多级直接耦合放大电路共同工作组成的高效增益模拟集成电路，我们一般简称其为“运放”或者是“集成运放”。

集成运算放大器在模拟电路中有着广泛的运用，理想的集成运算放大器具有输入阻抗无限大、开环电压增益无限大、输出阻抗为零、带宽无限大、共模抑制比无限大、输入失调电压为零等等条件。

但实际上集成运算放大器的工作是无法达到理想化的，无法达到零误差的情况。

因此，合理分析集成运算放大器的误差，对放大电路的工作效率具有重要意义。

1 集成运算放大器的基本组成与基本参数集成运算放大器主要由输入级、中间级、输出级、偏置电路四个部分组成。

1.1 输入级一般情况下，输入级采用两级差分较大的放大电路保证输入电阻变大、失调与零漂小，使其尽可能的接近理想情况，降低集成运算放大器的误差。

1.2 中间级通过电压放大，高倍数的电压使电路放大，这样可以提高开环电压，使其尽可能的接近理想情况，降低集成运算放大器的误差。

1.3 输出级输出级的目的是为了让输出电阻值变小，负载能力提高，使其尽可能的接近理想情况，降低集成运算放大器的误差。

1.4 偏置电路偏置电路的目的是为了为各级装置提供稳定的电流通过，一般是采用电源电路，使其尽可能的接近理想情况，降低集成运算放大器的误差。

1.5 基本参数2 集成运算放大器的分类集成运算放大器一般是按照参数进行分类，主要分为6类。

2.1 通用型运算放大器这种通用型的运算放大器具有价格低廉、适用范围广阔的优点，基本性能足以满足各方面的要求，因此在各个领域都有相关的应用。

运算放大器得工作原理放大器得作用：1、能把输入讯号得电压或功率放大得装置，由电子管或晶体管、电源变压器与其她电器元件组成。

用在通讯、广播、雷达、电视、自动控制等各种装置中。

原理：高频功率放大器用于发射机得末级,作用就是将高频已调波信号进行功率放大,以满足发送功率得要求，然后经过天线将其辐射到空间,保证在一定区域内得接收机可以接收到满意得信号电平，并且不干扰相邻信道得通信。

高频功率放大器就是通信系统中发送装置得重要组件。

按其工作频带得宽窄划分为窄带高频功率放大器与宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用得选频电路作为输出回路,故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器得输出电路则就是传输线变压器或其她宽带匹配电路，因此又称为非调谐功率放大器.高频功率放大器就是一种能量转换器件，它将电源供给得直流能量转换成为高频交流输出在“低频电子线路"课程中已知,放大器可以按照电流导通角得不同，运算放大器原理运算放大器（OpeｒatioｎａｌAmplｉｆier，简称OP、OＰA、OPAＭP）就是一种直流耦合﹐差模（差动模式)输入、通常为单端输出（Dｉfferｅntial—iｎ,siｎgｌe—eｎdｅd ｏutput）得高增益（ｇain）电压放大器,因为刚开始主要用于加法,乘法等运算电路中，因而得名。

一个理想得运算放大器必须具备下列特性：无限大得输入阻抗、等于零得输出阻抗、无限大得开回路增益、无限大得共模排斥比得部分、无限大得频宽。

最基本得运算放大器如图1－1。

一个运算放大器模组一般包括一个正输入端(OＰ_P）、一个负输入端（OP_N）与一个输出端(ＯＰ_O)。

图１-1通常使用运算放大器时，会将其输出端与其反相输入端（iｎｖerｔiｎｇinpｕt nｏdｅ）连接,形成一负反馈（negativｅfeｅdback）组态。

原因就是运算放大器得电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路得稳定运作。
