基于ANSYS的储液罐固有振动特性分析

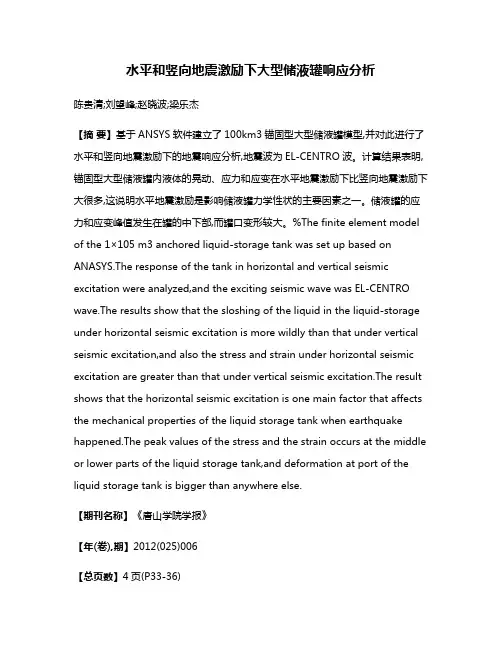

水平和竖向地震激励下大型储液罐响应分析陈贵清;刘望峰;赵晓波;梁乐杰【摘要】基于ANSYS软件建立了100km3锚固型大型储液罐模型,并对此进行了水平和竖向地震激励下的地震响应分析,地震波为EL-CENTRO波。

计算结果表明,锚固型大型储液罐内液体的晃动、应力和应变在水平地震激励下比竖向地震激励下大很多,这说明水平地震激励是影响储液罐力学性状的主要因素之一。

储液罐的应力和应变峰值发生在罐的中下部,而罐口变形较大。

%The finite element model of the 1×105 m3 anchored liquid-storage tank was set up based on ANASYS.The response of the tank in horizontal and vertical seismic excitation were analyzed,and the exciting seismic wave was EL-CENTRO wave.The results show that the sloshing of the liquid in the liquid-storage under horizontal seismic excitation is more wildly than that under vertical seismic excitation,and also the stress and strain under horizontal seismic excitation are greater than that under vertical seismic excitation.The result shows that the horizontal seismic excitation is one main factor that affects the mechanical properties of the liquid storage tank when earthquake happened.The peak values of the stress and the strain occurs at the middle or lower parts of the liquid storage tank,and deformation at port of the liquid storage tank is bigger than anywhere else.【期刊名称】《唐山学院学报》【年(卷),期】2012(025)006【总页数】4页(P33-36)【关键词】大型储液罐;液体晃动;地震激励;应力;应变【作者】陈贵清;刘望峰;赵晓波;梁乐杰【作者单位】唐山学院,河北唐山063000;河北联合大学,河北唐山063000;河北联合大学,河北唐山063000;河北联合大学,河北唐山063000【正文语种】中文【中图分类】O353大型储液罐作为能源储运系统的重要组成部分，是能源利用、再生产和供给的重要设施。

基于ANSYS储罐的建模研究摘要: 本文介绍了液固耦合的基本概念和储罐的有限单元类型，并利用大型有限元软件ANSYS建立了储罐液固耦合的有限元模型，为进一步开展储罐结构的静力和动力性能分析奠定基础。

关键词: 液固耦合储罐ANSYS 有限元模型Abstract：This paper introduces the basic concept of solid-liquid coupling and finite element type of tank, solid-liquid coupling finite element model of tank is established by finite element software ANSYS, and it lay the foundation for further developing the static and dynamic performance analysis of tank structure.Key Words: solid-liquid couplingtankANSYSfinite element model1.引言石油是工业的血液，在国民生产生活中有着举足轻重的作用[1]。

作为石油生产加工运输的重要设备储罐的抗震性能的好坏，就决定了石油工业的安全。

储罐是由管壁、底板和储液三部分组成，受力性能较复杂，大型有限元软件ANSYS 用于分析这种复杂结构的静力、动力、线性、非线性等响应特征时具有强大优势，可以很好地反映这种结构在各种复杂因素作用下的力学特征。

本文利用大型有限元软件ANSYS建立了储罐液固耦合的有限元模型，详细介绍了整个建模过程，为进一步开展储罐的静力和动力性能分析奠定基础。

2.液固耦合的基本概念流固耦合力学的研究对象是固体在流场作用下的各种行为以及固体变形或运动对流场的影响。

其重要特征是在于两相介质之间的相互作用，固体在流体动载荷作用下产生变形或运动，而固体的变形或运动反过来影响流场，从而改变流体载荷的分布和大小。

储液罐子结构振动台试验仿真分析周利剑;范远刚;高斌;单明康;王向英【摘要】It is difficult to truly reflect the seismic response of the liquid storage tanks by the finite ele -ment simulation due to simplification of material properties .And the shaking table can only complete small scale model tests,the obtained results may quite different with what of the tank prototype .To this end,a method of the liquid storage tanks substructure shaking table test was proposed ,using the Malhotra simpli-fied model,the liquid storage tank is divided into two parts i .e.the experimental substructure and the nu -merical substructure.MATLAB program is used to simulate and analyze the liquid storage tank substruc -ture shaking table test.The results are in good agreement with what of the wholestructure .The obtained tank base shear force is close with what of the specification algorithm .% 由于有限元仿真需要假设材料性能，难以真实全面地反映储液罐的地震响应；而振动台试验只能完成较小比例的模型试验，与储罐原型差距很大。

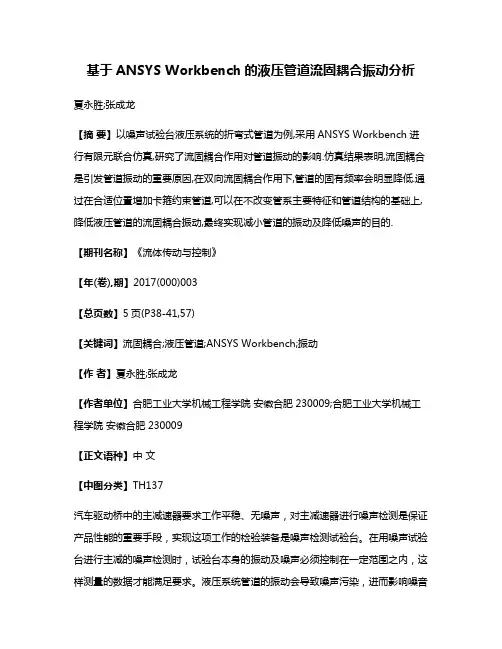

基于ANSYS Workbench的液压管道流固耦合振动分析夏永胜;张成龙【摘要】以噪声试验台液压系统的折弯式管道为例,采用ANSYS Workbench进行有限元联合仿真,研究了流固耦合作用对管道振动的影响.仿真结果表明,流固耦合是引发管道振动的重要原因,在双向流固耦合作用下,管道的固有频率会明显降低.通过在合适位置增加卡箍约束管道,可以在不改变管系主要特征和管道结构的基础上,降低液压管道的流固耦合振动,最终实现减小管道的振动及降低噪声的目的.【期刊名称】《流体传动与控制》【年(卷),期】2017(000)003【总页数】5页(P38-41,57)【关键词】流固耦合;液压管道;ANSYS Workbench;振动【作者】夏永胜;张成龙【作者单位】合肥工业大学机械工程学院安徽合肥230009;合肥工业大学机械工程学院安徽合肥230009【正文语种】中文【中图分类】TH137汽车驱动桥中的主减速器要求工作平稳、无噪声，对主减速器进行噪声检测是保证产品性能的重要手段，实现这项工作的检验装备是噪声检测试验台。

在用噪声试验台进行主减的噪声检测时，试验台本身的振动及噪声必须控制在一定范围之内，这样测量的数据才能满足要求。

液压系统管道的振动会导致噪声污染，进而影响噪音试验台的整体性能。

因此液压管道应根据实际情况合理布置，并且采取一些有效的措施，以此来减小液压管道的振动。

压力管道内流体的流动会诱发管道振动，而管道的振动又会影响流体的运动状态，即压力管道系统中存在流体与管道结构之间的耦合振动[1]。

较强的流固耦合作用会造成液压系统中管道的振动和噪声污染，可以说液压管道中元件与液压油的流固耦合，是导致管道振动的根源之一。

以主减噪声检测试验台液压系统的某一折弯式管道为研究对象，验证了流固耦合作用对液压管道振动的影响，分析了其在振荡流体载荷的作用下管道的耦合振动特性以及相应振动控制措施，从而有效地降低了噪声试验台液压管道的振动与噪声。

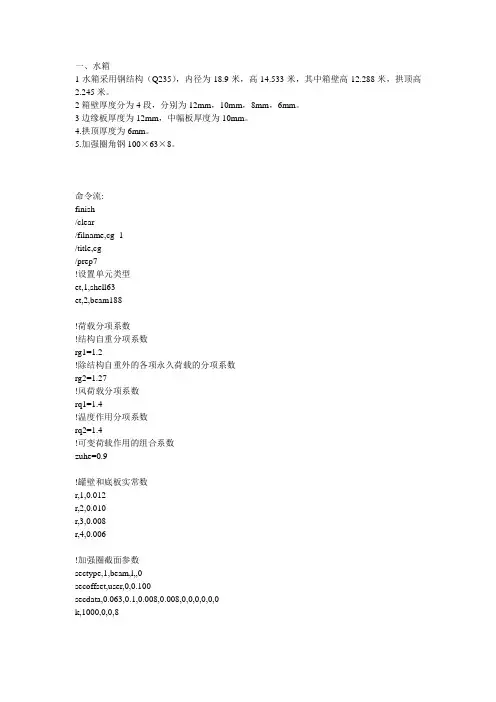

一、水箱1水箱采用钢结构（Q235），内径为18.9米，高14.533米，其中箱壁高12.288米，拱顶高2.245米。

2箱壁厚度分为4段，分别为12mm，10mm，8mm，6mm。

3边缘板厚度为12mm，中幅板厚度为10mm。

4.拱顶厚度为6mm。

5.加强圈角钢100×63×8。

命令流:finish/clear/filname,cg_1/title,cg/prep7!设置单元类型et,1,shell63et,2,beam188!荷载分项系数!结构自重分项系数rg1=1.2!除结构自重外的各项永久荷载的分项系数rg2=1.27!风荷载分项系数rq1=1.4!温度作用分项系数rq2=1.4!可变荷载作用的组合系数zuhe=0.9!罐壁和底板实常数r,1,0.012r,2,0.010r,3,0.008r,4,0.006!加强圈截面参数sectype,1,beam,l,,0secoffset,user,0,0.100secdata,0.063,0.1,0.008,0.008,0,0,0,0,0,0k,1000,0,0,8!钢罐材料属性mp,ex,1,206e9mp,prxy,1,0.3mp,dens,1,7800*rg1!罐顶材料属性,将雪荷载与自重合并xueya=0.4*100/0.006zizhong=7800*rg1+xueya*rq2*zuhe mp,ex,2,206e9mp,prxy,2,0.3mp,dens,2,zizhong!罐壁材料属性mp,ex,3,206e9mp,prxy,3,0.3mp,dens,3,7800*rg1mp,alpx,3,1e-5*set,rd,8.4 !内径*set,bian,0.065 !边缘板k,1,rd,0,0k,2,rd,0,3k,3,rd,0,6k,4,rd,0,8k,5,rd,0,10.5k,6,rd,0,12.24k,7,rd+bian,0,0k,8,rd-bian,0,0k,9,0,0,0k,10,0,0,12.24*do,i,1,5,1l,i,i+1*enddo!生成罐壁几何模型ldiv,all,,,5,0arotat,all,,,,,,9,10,360,100l,7,1l,1,8l,8,9!生成底板几何模型lsel,s,loc,z,0csys,1lsel,r,loc,y,0lsel,r,loc,x,0,rd-biancsys,0lplotldiv,all,,,20,0lsel,s,loc,z,0csys,1lsel,r,loc,y,0lsel,r,loc,x,rd-bian,rdlsel,a,loc,x,rd+0.00001,rd+bian csys,0lplotldiv,all,,,1,0lsel,s,loc,z,0csys,1lsel,r,loc,y,0lsel,r,loc,x,0,rd+biancsys,0lplotarotat,all,,,,,,9,10,360,100!生成罐顶几何模型k,10000,,,-8.379k,10001,rd,,12.24k,10002,7.6423,,12.975k,10003,5.7816,,13.5517k,10004,3.8783,,13.9669k,10005,1.9463,,14.214k,10006,,,14.301l,10001,10002l,10002,10003l,10003,10004l,10004,10005l,10005,10006lsel,s,loc,z,12.24+0.0001,14.301 lplotldiv,all,,,5,0arotat,all,,,,,,9,10,360,100!边缘板网格划分asel,s,loc,z,0csys,1asel,r,loc,x,rd-bian-0.0001,rd+bian csys,0aplottype,1real,1mat,1esize,,1amesh,all!中幅板网格划分asel,s,loc,z,0csys,1asel,r,loc,x,0,rd-bian+0.00001 csys,0aplottype,1real,2mat,1esize,,1amesh,all!罐壁网格划分asel,s,loc,z,0.0001,3csys,1asel,r,loc,x,rd,rdcsys,0aplottype,1real,1mat,3esize,,1amesh,allasel,s,loc,z,3,6aplottype,1real,2mat,3amesh,allasel,s,loc,z,6,10.5aplottype,1real,3mat,3esize,,1amesh,allasel,s,loc,z,10.5,12.24aplottype,1real,4mat,3esize,,1amesh,all!加强圈网格划分lsel,s,loc,z,8.492lplotlatt,1,1,2,,1000,,1lesize,all,1lmesh,all!罐顶网格划分asel,s,loc,z,12.24+0.0001,14.301aplottype,1real,4mat,2esize,,1amesh,all!罐顶与罐壁的铰接处理csys,1*do,i,1,100,1jiaodu=(i-1)*3.6nsel,s,loc,z,12.24nsel,r,loc,y,jiaodu-0.0001,jiaodu+0.0001 cp,i,ux,allcp,i,uy,allcp,i,uz,allnsel,s,loc,z,0nummrg,nodesavefinish!求解xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx /solu!设置底板约束ksel,s,loc,z,0dk,all,uzdk,9,uxdk,9,uydk,9,uz!施加重力荷载acel,0,0,9.8!施加风荷载csys,1*afun,degasel,s,loc,z,0.0001,12.24aplotesla,replotnsle,s,nplot!提取节点编号*get,nodemax,node,,num,max*get,nodemin,node,,num,min*dim,wind,array,nodemax,1,1*do,i,nodemin,nodemax,1*if,nsel(i),eq,1,thenzn=nz(i)yn=ny(i)!风荷载体形系数*if,zn,ne,0,then*if,yn,ge,0,and,yn,lt,15,thentxxs=1.0+(0.8-1.0)/15*(yn-0)*elseif,yn,ge,15,and,yn,lt,30txxs=0.8+(0.1-0.8)/15*(yn-15)*elseif,yn,ge,30,and,yn,lt,45txxs=0.1+(-0.7-0.1)/15*(yn-30)*elseif,yn,ge,45,and,yn,lt,60txxs=-0.7+(-1.2+0.7)/15*(yn-45) *elseif,yn,ge,60,and,yn,lt,75txxs=-1.2+(-1.5+1.2)/15*(yn-60) *elseif,yn,ge,75,and,yn,lt,90txxs=-1.5+(-1.7+1.5)/15*(yn-75) *elseif,yn,ge,90,and,yn,lt,105 txxs=-1.7+(-1.2+1.7)/15*(yn-90) *elseif,yn,ge,105,and,yn,lt,120 txxs=-1.2+(-0.7+1.2)/15*(yn-105) *elseif,yn,ge,120,and,yn,lt,135 txxs=-0.7+(-0.5+0.7)/15*(yn-120) *elseif,yn,ge,135,and,yn,lt,150 txxs=-0.5+(-0.4+0.5)/15*(yn-135) *elseif,yn,ge,150,and,yn,le,180 txxs=-0.4*elseif,yn,ge,-180,and,yn,lt,-150 txxs=-0.4*elseif,yn,ge,-150,and,yn,lt,-135 txxs=-0.4+(-0.5+0.4)/15*(yn+150) *elseif,yn,ge,-135,and,yn,lt,-120 txxs=-0.5+(-0.7+0.5)/15*(yn+135) *elseif,yn,ge,-120,and,yn,lt,-105 txxs=-0.7+(-1.2+0.7)/15*(yn+120) *elseif,yn,ge,-105,and,yn,lt,-90 txxs=-1.2+(-1.7+1.2)/15*(yn+105) *elseif,yn,ge,-90,and,yn,lt,-75 txxs=-1.7+(-1.5+1.7)/15*(yn+90) *elseif,yn,ge,-75,and,yn,lt,-60 txxs=-1.5+(-1.2+1.5)/15*(yn+75) *elseif,yn,ge,-60,and,yn,lt,-45 txxs=-1.2+(-0.7+1.2)/15*(yn+60) *elseif,yn,ge,-45,and,yn,lt,-30 txxs=-0.7+(0.1+0.7)/15*(yn+45) *elseif,yn,ge,-30,and,yn,lt,-15 txxs=0.1+(0.8-0.1)/15*(yn+30)*elseif,yn,ge,-15,and,yn,lt,0txxs=0.8+(1.0-0.8)/15*(yn+15)*elsetxxs=1.0*endif!风压高度变化系数fygd=3.12*(zn/350)**0.32!风振系数fzxs=1+zn/12.24*1.47*0.47/fygd w0=0.45e3*rq1wind(i)=fzxs*txxs*fygd*w0*elsewind(i)=0*endif*elsewind(i)=0*endif*enddocsys,0asel,s,loc,z,0.0001,12.24aplotesla,replot!提取单元编号*get,ecount,elem,,count*dim,enum,,ecount*get,enum(1),elem,,num,min*do,i,2,ecountenum(i)=elnext(enum(i-1))*enddo*do,i,1,ecountpn1=wind(nelem(enum(i),1))pn2=wind(nelem(enum(i),2))pn3=wind(nelem(enum(i),3))pn4=wind(nelem(enum(i),4)) sfe,enum(i),2,pres,,pn1,pn2,pn3,pn4 *enddo/psf,pres,norm,2,0eplotcsys,0!施加油压力!将力的施加方式设置为“累计”fcum,addcsys,0asel,s,loc,z,0.0001,12.24aplotesla,replotnsle,s,nplot*get,nodemax,node,,num,max*get,nodemin,node,,num,min*dim,water,array,nodemax,1,1*do,i,nodemin,nodemax,1*if,nsel(i),eq,1,thenzn=nz(i)water(i)=1e4*(12.24-zn)*rg2*elsewater(i)=0*endif*enddoasel,s,loc,z,0.0001,12.24aplotesla,replot!提取单元编号*get,ecount,elem,,count*dim,enum,,ecount*get,enum(1),elem,,num,min*do,i,2,ecountenum(i)=elnext(enum(i-1))*enddo*do,i,1,ecountpn1=water(nelem(enum(i),1))pn2=water(nelem(enum(i),2))pn3=water(nelem(enum(i),3))pn4=water(nelem(enum(i),4)) sfe,enum(i),1,pres,,pn1,pn2,pn3,pn4 *enddo/psf,pres,norm,2,0eplotcsys,0!将力的施加方式还原为默认的“替代”fcum,repl!施加温度作用csys,1asel,s,loc,z,0.0001,12.24aplotesla,replotnsle,s,nplotcsys,0!提取节点编号*get,nodemax,node,,num,max*get,nodemin,node,,num,min*dim,wind,array,nodemax,1,1*dim,temp_out,,nodemax*dim,temp_in,,nodemax*do,i,nodemin,nodemax,1*if,nsel(i),eq,1,thentemp_out(i)=-15*rq2*zuhetemp_in(i)=15*rq2*zuhe*elsetemp_out(i)=0temp_in(i)=0*endif*enddoasel,s,loc,z,0.0001,12.24aplotesla,replot!提取单元编号*get,ecount,elem,,count*dim,enum,,ecount*get,enum(1),elem,,num,min*do,i,2,ecountenum(i)=elnext(enum(i-1))*enddo*do,i,1,ecountpn1=temp_out(nelem(enum(i),1)) pn2=temp_out(nelem(enum(i),2)) pn3=temp_out(nelem(enum(i),3)) pn4=temp_out(nelem(enum(i),4)) bfe,enum(i),temp,5,pn1,pn2,pn3,pn4 pn1=temp_in(nelem(enum(i),1))pn2=temp_in(nelem(enum(i),2))pn3=temp_in(nelem(enum(i),3))pn4=temp_in(nelem(enum(i),4)) bfe,enum(i),temp,1,pn1,pn2,pn3,pn4 *enddoallselsolvefinish!后处理/post1rsys,1plnsol,u,x,0,1.0plnsol,u,y,0,1.0plnsol,u,z,0,1.0plnsol,s,x,0,1.0plnsol,s,y,0,1.0plnsol,s,z,0,1.0etable,shellmx,smisc,4etable,shellmy,smisc,5etable,shellmxy,smisc,6etable,shelltx,smisc,1etable,shellty,smisc,2etable,shelltxy,smisc,3pletab,shellmx,noavpletab,shellmy,noavpletab,shellmxy,noavpletab,shelltx,noavpletab,shellty,noavpletab,shelltxy,noa。

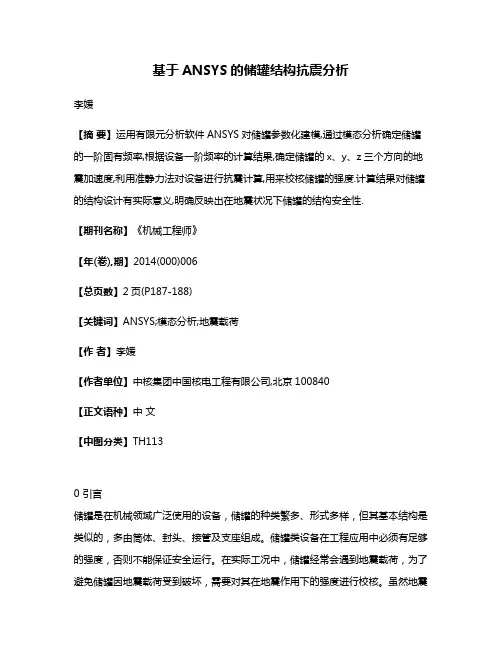

基于ANSYS的储罐结构抗震分析李媛【摘要】运用有限元分析软件ANSYS对储罐参数化建模,通过模态分析确定储罐的一阶固有频率,根据设备一阶频率的计算结果,确定储罐的x、y、z三个方向的地震加速度,利用准静力法对设备进行抗震计算,用来校核储罐的强度.计算结果对储罐的结构设计有实际意义,明确反映出在地震状况下储罐的结构安全性.【期刊名称】《机械工程师》【年(卷),期】2014(000)006【总页数】2页(P187-188)【关键词】ANSYS;模态分析;地震载荷【作者】李媛【作者单位】中核集团中国核电工程有限公司,北京100840【正文语种】中文【中图分类】TH1130 引言储罐是在机械领域广泛使用的设备，储罐的种类繁多、形式多样，但其基本结构是类似的，多由筒体、封头、接管及支座组成。

储罐类设备在工程应用中必须有足够的强度，否则不能保证安全运行。

在实际工况中，储罐经常会遇到地震载荷，为了避免储罐因地震载荷受到破坏，需要对其在地震作用下的强度进行校核。

虽然地震运动是随机的，但是可以定义为沿着3 个互相正交的轴运动（1 个垂直和2 个水平），3 个地震分量的作用假定是同时发生的。

通过计算模型在楼层反应谱曲线上每一个方向的加速度值来进行地震载荷的计算分析，为机械设计类人员解决同类问题提供了参考。

1 计算方法本文以福建福清核电厂的含氧疏水废气罐为例，首先通过利用ANSYS 有限元分析软件对其进行参数化建模，其次通过模态分析确定设备的一阶频率，然后通过一阶频率的计算结果，按设备所在厂房、楼层标高查相应楼层反应谱确定设备的x、y、z 3 个方向的地震加速度，最后通过静力学分析对设备进行抗震计算［1］。

2 确定一阶频率含氧疏水废气罐内径为500mm，总高为1510mm，设计压力-0.1MPa，设计温度90°C，主要材料均为不锈钢S30403，设备由支架上的4 个M16 的膨胀螺栓固定在墙上。

2.1 有限元分析模型本文采用NX 8.5软件建立储罐的三维模型，只保留筒体、封头、支架等主要部件，在不影响总体分析的情况下适当省略部分结构。

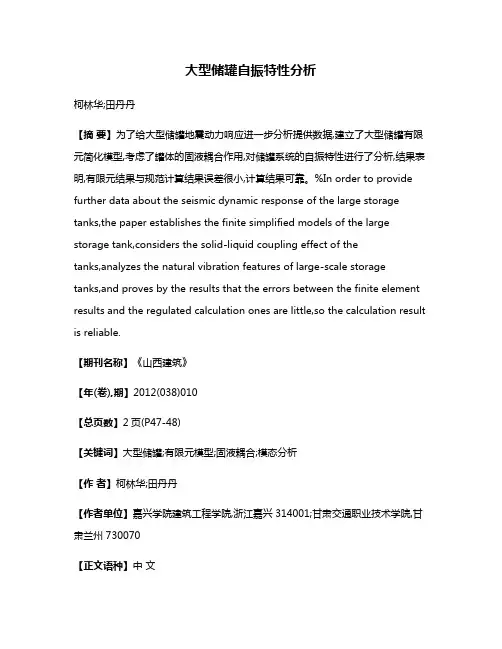

大型储罐自振特性分析柯林华;田丹丹【摘要】为了给大型储罐地震动力响应进一步分析提供数据,建立了大型储罐有限元简化模型,考虑了罐体的固液耦合作用,对储罐系统的自振特性进行了分析,结果表明,有限元结果与规范计算结果误差很小,计算结果可靠。

%In order to provide further data about the seismic dynamic response of the large storage tanks,the paper establishes the finite simplified models of the large storage tank,considers the solid-liquid coupling effect of thetanks,analyzes the natural vibration features of large-scale storage tanks,and proves by the results that the errors between the finite element results and the regulated calculation ones are little,so the calculation result is reliable.【期刊名称】《山西建筑》【年(卷),期】2012(038)010【总页数】2页(P47-48)【关键词】大型储罐;有限元模型;固液耦合;模态分析【作者】柯林华;田丹丹【作者单位】嘉兴学院建筑工程学院,浙江嘉兴314001;甘肃交通职业技术学院,甘肃兰州730070【正文语种】中文【中图分类】TU311.3立式钢制圆柱形储罐是化工行业非常重要的工业设备之一，为了更加高效经济地储备大量原油，储罐向着大型化甚至超大型化的发展是必然趋势[1]，由于储罐一般用来存储易燃、易爆的物品，一旦在地震中发生破坏，其后果非常严重[2，3]。

ansys储液罐实验总结一、实验介绍本次实验使用了ANSYS软件对储液罐进行了模拟分析。

储液罐是一种常见的储存液体的设备，其安全性和稳定性对于生产和生活都有着重要的意义。

通过使用ANSYS软件，可以对储液罐进行各种力学性能和流体特性的分析，以便更好地理解其工作原理和优化设计。

二、实验目的本次实验的主要目的是通过ANSYS软件模拟分析储液罐，掌握如何使用该软件进行力学分析和流体特性分析，并了解储液罐在不同工作条件下的应力、变形、温度等参数变化情况。

三、实验步骤1.建立模型：首先需要根据储液罐的实际尺寸建立一个三维模型，并设置材料属性、边界条件等参数。

2.网格划分：将模型划分成小网格，以便进行数值计算。

3.加载荷载：根据实际工作条件设置荷载类型和大小，并将其施加在模型上。

4.求解方程组：利用ANSYS软件求解方程组，得到各种参数变化情况。

5.结果后处理：对于得到的结果进行后处理，如绘制应力云图、变形云图等，以便更直观地了解储液罐的工作情况。

四、实验结果通过使用ANSYS软件进行模拟分析，得到了储液罐在不同工作条件下的各种参数变化情况。

具体包括以下几个方面：1.应力分布：根据模拟结果可以看出，在荷载作用下，储液罐内壁和底部会受到较大的压力和拉力，而顶部则受到较小的压力。

此外，在不同荷载大小和方向下，应力分布也有所不同。

2.变形情况：储液罐在荷载作用下会发生一定程度的变形，主要表现为内壁和底部向外膨胀、顶部向内凹陷等。

同时，在不同荷载条件下，变形程度也有所差异。

3.温度分布：由于液体在储存过程中会产生热量，因此储液罐内部温度会随着时间推移而逐渐升高。

根据模拟结果可以看出，在不同时间点和位置处的温度分布情况。

4.流体特性：储液罐中的液体在受到荷载作用时会产生流动，因此需要对其流体特性进行分析。

通过ANSYS软件可以得到液体的速度、压力等参数变化情况。

五、实验结论通过使用ANSYS软件对储液罐进行模拟分析，可以得到储液罐在不同工作条件下的各种参数变化情况。

导管架储油平台的自振特性分析摘要：结合渤海埕北油田的某储油平台的工程实例，利用有限元软件ansys建立了导管架储油平台在罐内液体为空罐、半罐和满罐三种工况的有限元模型，分别对三种工况的有限元模型进行自振特性分析，获得三种工况下的频率和振型，并对结果进行对比分析，为导管架储油平台的设计提供参考。

abstract： the platform with storage tank engineering examples in bohai chenbei oilfield reservoir is studied. finite element model for storage platform with three cases for empty tank， half a tank and full tank are established by finite element software ansys. the natural vibration characteristics of finite element model in the three conditions are studied. frequencies and mode shapes are obtained， and the results are analyzed. it provides a reference for the design of jacket platform with storage tank. 关键词：导管架储油平台；ansys；自振特性key words： jacket platform with storage tank；ansys；natural vibration characteristics中图分类号：p752 文献标识码：a 文章编号：1006-4311（2013）20-0044-020 引言随着海洋油气资源的不断开发，导管架储油平台的应用也越来越广泛。

基于ANSYS的双筏板LNG储罐隔振设计分析
