组态王与单片机的通信

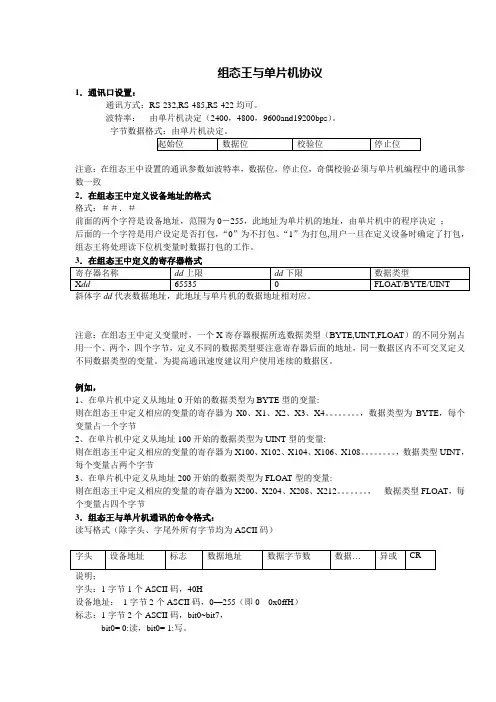

组态王与单片机协议1．通讯口设置：通讯方式：RS-232,RS-485,RS-422均可。

波特率：由单片机决定（2400，4800，9600and19200bps）。

字节数据格式：由单片机决定。

注意：在组态王中设置的通讯参数如波特率，数据位，停止位，奇偶校验必须与单片机编程中的通讯参数一致2．在组态王中定义设备地址的格式格式：＃＃．＃前面的两个字符是设备地址，范围为0－255，此地址为单片机的地址，由单片机中的程序决定；后面的一个字符是用户设定是否打包，“0”为不打包、“1”为打包,用户一旦在定义设备时确定了打包，组态王将处理读下位机变量时数据打包的工作。

注意：在组态王中定义变量时，一个X寄存器根据所选数据类型（BYTE,UINT,FLOAT）的不同分别占用一个、两个，四个字节，定义不同的数据类型要注意寄存器后面的地址，同一数据区内不可交叉定义不同数据类型的变量。

为提高通讯速度建议用户使用连续的数据区。

例如，1、在单片机中定义从地址0开始的数据类型为BYTE型的变量:则在组态王中定义相应的变量的寄存器为X0、X1、X2、X3、X4。

，数据类型为BYTE，每个变量占一个字节2、在单片机中定义从地址100开始的数据类型为UINT型的变量:则在组态王中定义相应的变量的寄存器为X100、X102、X104、X106、X108。

，数据类型UINT，每个变量占两个字节3、在单片机中定义从地址200开始的数据类型为FLOAT型的变量:则在组态王中定义相应的变量的寄存器为X200、X204、X208、X212。

，数据类型FLOAT，每个变量占四个字节3．组态王与单片机通讯的命令格式：读写格式（除字头、字尾外所有字节均为ASCII码）说明；字头：1字节1个ASCII码，40H设备地址：1字节2个ASCII码，0—255（即0---0x0ffH）标志：1字节2个ASCII码，bit0~bit7，bit0= 0:读，bit0= 1:写。

单片机与组态王的通信实例随着工业自动化的发展，越来越多的设备开始采用单片机进行控制。

而组态王作为一种通用的组态软件，可以方便地对单片机的控制过程进行监控和操作。

本文将介绍一个单片机与组态王通信的实例，以帮助读者了解二者的基本通信原理和实现方法。

一、单片机与组态王的通信方式单片机与组态王之间的通信一般采用串口通信方式。

串口通信是一种常见的通信方式，它通过串口数据线将单片机与计算机连接起来，实现数据传输。

在组态王中，可以通过设置串口参数来与单片机进行通信。

二、单片机通信协议在单片机与组态王通信的过程中，需要约定一些通信协议来实现数据的传输和控制。

通信协议一般包括数据格式、波特率、校验方式等。

根据不同的单片机和组态王版本，通信协议可能会有所不同，需要根据实际情况进行调整。

三、组态王通信控件的使用在组态王中，可以使用串口通信控件来实现单片机与组态王之间的通信。

控件提供了许多函数和属性，可以方便地进行串口通信。

例如，可以使用控件的Open函数打开串口，使用Read函数和Write函数进行数据的读取和写入。

四、实例：单片机控制LED灯亮灭下面是一个简单的单片机与组态王通信实例：通过单片机控制LED灯的亮灭。

该实例中使用的单片机型号为AT89C51，组态王版本为6.53。

1、硬件连接将AT89C51单片机的P1.0引脚连接到LED灯上，并将单片机的RXD 和TXD引脚分别连接到计算机的串口上。

2、编写程序在AT89C51单片机上编写程序，用于控制LED灯的亮灭。

程序如下：MOV P1.0, #1 //将P1.0引脚电平设为高电平，LED灯亮SJMP $ //无限循环，保持电平不变3、组态王组态设计在组态王中创建一个新项目，并添加一个设备，选择与AT89C51单片机进行通信的串口设备。

然后创建一个画面，添加一个按钮和指示灯，用于控制LED灯的亮灭。

4、编写组态王脚本程序在组态王中编写脚本来实现与单片机的通信。

脚本如下：Dim ledState As Integer //定义LED状态变量，初始值为0 Function OnClick() As Integer //按钮单击事件处理函数If ledState = 0 Then //如果LED状态为灭，则发送高电平信号，使LED亮起CommandManager.WriteTag("TagName", "1") //写入高电平信号ledState = 1 //修改LED状态为亮Else //如果LED状态为亮，则发送低电平信号，使LED熄灭CommandManager.WriteTag("TagName", "0") //写入低电平信号ledState = 0 //修改LED状态为灭End IfEnd Function5、调试与运行将程序编译并下载到AT89C51单片机中，然后运行组态王程序。

组态王与单片机多机串口通信的设计1 引言随着工业化要求提高，分布式系统发展以及控制设备与监控设备之间通讯需要，组态软件设计的监控系统逐步普及。

现在组态软件繁多，比如KingVieW(组态王>、MCGS、W inCC等。

KingView软件基于Microsoft Windows XP，NT／2000操作系统．具有友好的人机操作界面、强大的IO设备端口驱动能力，可与各种PLC、智能仪表、智能模块、板卡、变频器等实时通讯。

由于在检测大量模拟量的工业现场使用PLC与组态软件通讯势必增加产品成本。

而单片机接口丰富，与A／D转换模块组合可以完成相同的工作，并且系统可靠、成本低。

2 组态王与单片机的串口通讯方法目前，组态王与单片机的通信多是通过动态数据交换(DDE>或通过自己开发通讯驱动程序完成。

DDE是Windows平台上的一个完整的通信协议，组态王通过该协议与其他应用程序交换数据。

但不可靠和非实时。

而自己开发通讯驱动程序会带来设计困难，增加系统开发周期，可行性不高。

组态王专门提供一种与单片机多机串口通信方法，可满足大多数系统需求。

3 PC机与单片机的硬件接口电路图1为上位PC机与下位单片机80C51的连接电路。

PC机与单片机本身都自带串行通讯接口，但由于在分布式系统中PC机与各单片机的分布不集中，不能利用RS-232通讯传输，只能改用RS-485。

RS-485采用差分式传输信号，最大传输距离为1 219 m．最大传输速率为10 Mb／s．对同时出现的两条信号线A、B的干扰有较强的抑制能力。

当两条线绞在一起时，被通信各种分布参数耦合过来的干扰信号可平均地分配到这两条线上，因此对RS-485的差分式传输线路而言，用双绞线可获得较强的抗干扰能力。

RS-485采用二线与四线平衡传输方式，二线制可实现真正的多点双向通信，但需要在传输线上接电阻(约120 Ω>。

由于80C51系列单片机STC89C52串行接口的，TTL电气特性与RS-485电气特性不相符，STC89C52不能与RS-485直接连接，需要电气转换。

单片机与组态王软件通讯的解决方案
1、引言
组态王软件作为一种工业控制组态软件在国内已得到了非常广泛的应用。

其具有强大的硬件支持能力，对国内外绝大多数PLC、变频器、板卡、模块、仪器仪表都编写了相应的驱动程序，使用起来相当方便快捷。

在农水实验田环境监测项目中，我们使用的硬件设备包括日本三菱PLC、台湾研华亚当模块及自行开发的基于单片机的分析仪器，我们选择的软件开发平台是组态王软件。

因此，实现单片机与组态王的数据通讯是一个必须解决的问题。

2、单片机与组态王软件通讯的解决方案
2.1 两种通讯解决方案
单片机与组态王软件通讯的解决方案有两种，其一是直接编写支持单片机的驱动程序，就象组态王支持PLC 一样；其二是利用组态王软件和Visual Basic 都支持DDE 的特点，以VB 为开发平台，写一个数据通讯应用程序，一方面
实现与单片机的连接，另一方面实现与组态王的动态数据交换。

2.2 两种方案的比较
第一种方案的优点是程序结构比较紧凑，数据通讯效率较高；缺点是必须由对组态王软件内核比较清楚的程序员开发，开发周期较长。

第二种方案可由一般的程序员开发，缺点是数据通讯效率较低。

在本项目中，我们采用了第二种方案。

3、基于DDE 方案的实现
3.1 DDE 的概念
DDE 是WINDOWS 平台上的一个完整通信协议，它使应用程序能彼此交换数据和发送指令。

DDE 过程可以比喻为两人对话，一方向另一方提出问题，然。

组态王通用单片机协议（ASCII）说明概述通用单片机ASCII协议支持单片机与组态王通讯,用户只要按照我们的协议编写单片机通讯程序就可实现与组态王的通讯.组态王设置1、定义组态王设备定义组态王定义设备时请选择：智能模块\单片机\通用单片机ASCII\串口组态王的设备地址定义格式：＃＃．＃前面的两个字符是设备地址，范围为0－255，此地址为单片机的地址，由单片机中的程序决定；后面的一个字符是用户设定是否打包，"0"为不打包、"1"为打包,用户一旦在定义设备时确定了打包，组态王将处理读下位机变量时数据打包的工作，与单片机的程序无关.2、组态王通讯通讯方式：RS-232,RS-485,RS-422均可。

波特率：由单片机决定（2400，4800，9600and19200bps）。

注意：在组态王中设置的通讯参数如波特率，数据位，停止位，奇偶校验必须与单片机编程中的通讯参数一致3.组态王数据词典--变量定义在组态王中定义的寄存器数据格式（类型）：由单片机决定。

斜体字dd代表数据地址，此地址与单片机的数据地址相对应.注意：在组态王中定义变量时，一个X寄存器根据所选数据类型（BYTE,USHORT,FLOAT）的不同，分别占用一个、两个，四个字节，定义不同的数据类型要注意寄存器后面的地址，同一数据区内不可交叉定义不同数据类型的变量。

为提高通讯速度建议用户使用连续的数据区。

例如，1、在单片机中定义从地址0开始的数据类型为BYTE型的变量: 则在组态王中定义相应的变量的寄存器为X0、X1、X2、X3、X4。

，数据类型为BYTE，每个变量占一个字节2、在单片机中定义从地址100开始的数据类型为USHORT型的变量: 则在组态王中定义相应的变量的寄存器为X100、X102、X104、X106、X108。

数据类型USHORT，每个变量占两个字节3、在单片机中定义从地址200开始的数据类型为FLOAT型的变量: 则在组态王中定义相应的变量的寄存器为X200、X204、X208、X212。

组态王与单片机的通信与设计前言本文主要是解决装有组态王的PC机与单片机的通信问题，这里选择通过计算机的COM1口进行串行通信。

单片机和PC机的串行通行一般采用RS-232、RS-422或RS-485总线标准接口，也有采用非标准的20mA电流环的。

为保证通信的可靠，在选择接口时必须注意：(1)通信的速率；(2)通信距离：(3)抗干扰能力；(4)组网方式，既可以保证正常通信时的最大通信端口数量。

这里采用RS-232接口与单片机通信的方法。

由于两者间的电平规范不一致，实现两者间的通信要解决接口电路的电平转换问题。

正文选题背景随着单片机和微机技术的不断发展,单片机的应用也从独立的单机向网络发展,由PC机和多台单片机构成的多级网络测控系统已成为单片机技术发展的一个方向。

在一个大型的应用系统中，通常由单片机完成数据的采集和上传，后台则通过PC机对数据进行分析并处理，复杂的还要建立数据库形成网络，二者的结合，充分发挥了单片机在实时数据采集和微机对图形处理、显示以及数据库管理上的优点，使得单片机的应用已不仅仅局限于传统意义上的自动监测或控制，而形成了向以网络为核心的分布式多点系统发展的趋势。

随着微电子技术、计算机控制技术、工业以太网技术及现场总线技术的发展，作为用户无需改变运行程序原代码的软件平台工具——工控组态软件日渐成熟。

由于工控组态软件在实现工业控制的过程中免去了大量烦琐的编程工作，解决了长期以来控制工程人员缺乏计算机专业知识与计算机专业人员缺乏控制操作技术和经验的矛盾，极大地提高了自动化工程的工作效率。

近年来，工控组态软件在中小型工业过程控制工程、工业自动化工程中越来越受到欢迎。

不仅如此，工控组态软件还在配电自动化、智能楼宇、农业自动化、能源监测等领域也逐步展示了其独特的优势。

单片机控制系统以其高性能价格比、稳定、易于实现等特点而被广泛使用，但他难以实现动态复杂的图形监控界面；而组态王软件具有强大丰富的监控界面设计功能，却难以实现复杂的控制算法，而单片机则难以实现动态复杂的图形监控界面，若采用以单片机为下位机，以装有组态王的PC极为上位机的控制方式，将彻底改变原来单片机控制系统的单调、简单的控制界面的缺陷，进一步推动单片机控制方式的广泛应用。

单片机与组态王通信单片机与组态王通信，准备工作做好了，接下来就是编程实现了。

当然少不了要看kingview提供的资料了。

以下引用自kingview的资料-------------------------------------------------1．通讯口设置：通讯方式：RS-232,RS-485,RS-422均可。

波特率：由单片机决定（2400，4800，9600and19200bps）。

字节数据格式：由单片机决定。

起始位数据位校验位停止位注意：在组态王中设置的通讯参数如波特率，数据位，停止位，奇偶校验必须与单片机编程中的通讯参数一致2．在组态王中定义设备地址的格式格式：＃＃．＃前面的两个字符是设备地址，范围为0－255，此地址为单片机的地址，由单片机中的程序决定；后面的一个字符是用户设定是否打包，“0”为不打包、“1”为打包,用户一旦在定义设备时确定了打包，组态王将处理读下位机变量时数据打包的工作。

3．在组态王中定义的寄存器格式寄存器名称dd上限dd下限数据类型Xdd 65535 0 FLOAT/BYTE/UINT斜体字dd代表数据地址，此地址与单片机的数据地址相对应。

注意：在组态王中定义变量时，一个X寄存器根据所选数据类型（BYTE,UINT,FLOAT）的不同分别占用一个、两个，四个字节，定义不同的数据类型要注意寄存器后面的地址，同一数据区内不可交叉定义不同数据类型的变量。

为提高通讯速度建议用户使用连续的数据区。

3．组态王与单片机通讯的命令格式：读写格式（除字头、字尾外所有字节均为ASCII码）字头设备地址标志数据地址数据字节数数据…异或CR 说明；字头：1字节1个ASCII码，40H设备地址： 1字节2个ASCII码，0—255（即0---0x0ffH）标志：1字节2个ASCII码，bit0~bit7，bit0= 0:读，bit0= 1:写。

bit1= 0：不打包。

bit3bit2 = 00,数据类型为字节。
