边坡沉降观测方案

沉降观测施工方案(待打印)
在工程监测中，沉降观测是一项十分重要的工作，它能够及时准确地监测工程
地基的沉降情况，从而为工程安全提供重要参考。

本文将介绍沉降观测施工方案，包括观测方法、仪器设备、观测点设置、数据处理等内容。

1. 观测方法
沉降观测一般采用水准仪法和全站仪法两种方法进行。

水准仪法适用于平面小
面积的场地，全站仪法适用于大面积地域，且具有较高的精度。

根据实际情况选择合适的观测方法进行沉降观测。

2. 仪器设备
进行沉降观测需要使用水准仪、全站仪、测量杆等仪器设备。

对于高要求的沉
降观测，应选择精确度高、稳定性好的仪器设备，确保观测数据的准确性和可靠性。

3. 观测点设置
在选择观测点时，应根据工程地基的实际情况确定观测点的位置和数量。

观测
点的设置应覆盖整个工程地基区域，保证对工程地基沉降情况的全面监测。

4. 数据处理
在沉降观测数据处理过程中，应注意对观测数据进行质量控制和分析。

通过数
据处理，可以得到工程地基的沉降速率、趋势等关键信息，为工程设计和施工提供重要参考。

结语
沉降观测施工方案是工程监测中的重要组成部分，通过科学合理的观测方法和
数据处理，能够有效监测工程地基的沉降情况。

在实际施工中，应严格按照施工方案进行操作，确保沉降观测数据的准确性和可靠性，为工程的安全与稳定提供保障。

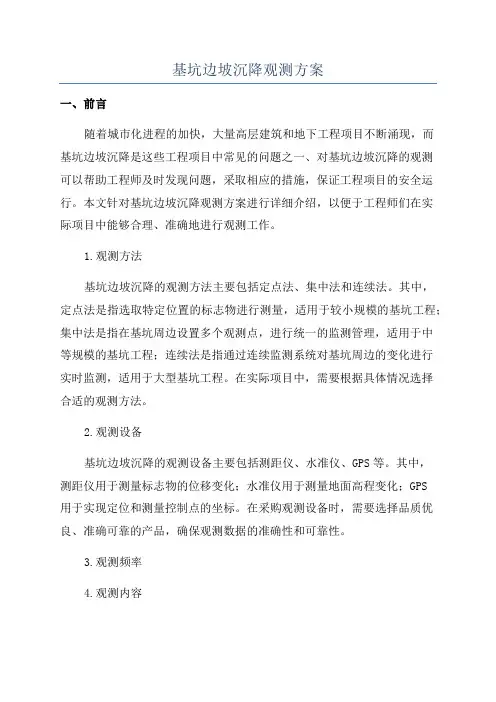

基坑边坡沉降观测方案一、前言随着城市化进程的加快，大量高层建筑和地下工程项目不断涌现，而基坑边坡沉降是这些工程项目中常见的问题之一、对基坑边坡沉降的观测可以帮助工程师及时发现问题，采取相应的措施，保证工程项目的安全运行。

本文针对基坑边坡沉降观测方案进行详细介绍，以便于工程师们在实际项目中能够合理、准确地进行观测工作。

1.观测方法基坑边坡沉降的观测方法主要包括定点法、集中法和连续法。

其中，定点法是指选取特定位置的标志物进行测量，适用于较小规模的基坑工程；集中法是指在基坑周边设置多个观测点，进行统一的监测管理，适用于中等规模的基坑工程；连续法是指通过连续监测系统对基坑周边的变化进行实时监测，适用于大型基坑工程。

在实际项目中，需要根据具体情况选择合适的观测方法。

2.观测设备基坑边坡沉降的观测设备主要包括测距仪、水准仪、GPS等。

其中，测距仪用于测量标志物的位移变化；水准仪用于测量地面高程变化；GPS用于实现定位和测量控制点的坐标。

在采购观测设备时，需要选择品质优良、准确可靠的产品，确保观测数据的准确性和可靠性。

3.观测频率4.观测内容基坑边坡沉降的观测内容主要包括地面高程变化、标志物位移变化等。

具体来说，观测应包括基坑周边的固定点和控制点，在不同时间段内进行测量，得出相应的数据结果。

观测数据应进行分析比对，及时掌握基坑边坡的沉降情况。

5.数据处理基坑边坡沉降的观测数据需要进行科学处理和分析，在确保数据准确的前提下，得出科学可靠的结论。

数据处理的主要内容包括数据录入、数据校核、数据计算、数据分析等，通过对数据的综合分析，得出基坑边坡沉降的具体情况，为工程项目提供科学依据。

6.报告编制三、总结基坑边坡沉降观测是工程项目管理中重要的一环，通过科学合理地进行观测工作，可以及时发现问题、预防事故，确保工程项目的安全运行。

本文对基坑边坡沉降观测方案进行了详细介绍，希望可以为工程师们在实际项目中提供参考。

在实际工作中，需要根据具体情况合理选择观测方法和设备，严格执行观测方案，确保数据的准确性和可靠性，最终达到确保工程项目安全的目的。

（整理）边坡监控⽅案⼀、⼯程概况：本项⽬穿⾏于重丘地区的群⼭峻岭之中，⾼填深挖较多，深挖路堑和⾼填路堤边坡普遍存在，深挖⾼路堑边坡共29处（⼤于30⽶），⾼填路堤边坡6处。

⼤部分路段坡度较陡，岩体破碎松软，节理裂隙发育，断裂构造对本标段路堑边坡稳定性有⼀定的影响；地下⽔较发育，对边坡的整体稳定性有⼀定的影响。

⼆、监测内容：本标段⾼边坡监测主要是指路堑⾼边坡和路堤⾼边坡监测，监测内容为⼈⼯巡视、裂缝观测、坡⾯观测、⾼路堤沉降观测和⽔平位移观测。

1、⼈⼯巡视和裂缝观测：⼈⼯巡视是⼀项经常性的⼯作，我标将安排专⼈坚持每天进⾏巡视。

当坡体表⾯发现裂缝时监测组及时在裂缝处埋设裂缝观测装置，通过观测裂缝的变化过程和变化规律来分析坡体的变形情况和破坏趋势。

2、坡⾯观测：⾼边坡坡⾯的变形观测是指在平台上设置坡⾯变形观测点，利⽤精度为2″的全站仪进⾏观测，采⽤直⾓坐标法量测。

通过数据处理分析，分析坡⾯⼏何外观的变化情况，绘制坡⾯各点在施⼯过程中的⽔平位移变化情况，从⽽了解边坡滑动范围和滑动情况，提供预警信息，它是⼀种简单，直接的宏观监测⽅法。

3、⾼路堤沉降观测和⽔平位移观测：沉降观测主要通过埋设沉降板观测路基的沉降情况，通过数据分析指导施⼯；⽔平位移观测主要为地⾯⽔平位移，采⽤位移边桩观测。

三、监测实施流程边坡监测⼯作与边坡施⼯需要反复交叉开展，为了使边坡监测⼯作与边坡施⼯作业协调⼀致，特制定如下作业流程：监测资料1、资料报送程序；2、资料报送内容：a、⼈⼯巡视记录表；b、坡⾯变形观测点埋设考证表；c、裂缝观测点埋设考证表;d、坡⾯观测点观测记录表；e、裂缝观测记录表；f、报警联系函四、报警⽅法1、稳定控制标准；边坡稳定性评价主要根据以下⼏点进⾏综合判断：（1）、最⼤位移速率⼩于2mm/d；（2）、边坡开挖停⽌后位移速率呈收敛趋势；（3）、坡⾯、坡顶有⽆开裂，裂缝的变化趋势如何；在实际监测的过程中如果出现有上述⼀点或⼏点现象时，都应引起注意，及时对各项监测内容作综合分析，并通过其他项⽬的监测资料相互进⾏对照、⽐较，以进⼀步讨论边坡的稳定性，以便及早发现安全隐患情况，采取相应的补救措施。

基坑边坡沉降观测方案背景在基坑开挖和建筑物施工过程中，土壤会受到挖掘和施工荷载的作用，此时会发生不同程度的沉降和变形，对基坑和建筑物稳定性产生影响。

因此，对基坑边坡沉降进行观测和评估，是保证基坑和建筑物安全稳定的重要手段。

观测方案应该根据工程情况，综合考虑地质条件、建筑形式、荷载类型和工程周期等因素，设计适合的观测方案，以提高观测数据的准确性和可靠性。

观测参数基坑边坡沉降观测参数包括：•沉降量•沉降速率•沉降变形模态•垂直位移•水平位移•旋转位移观测参数应该根据工程情况进行选择和确定，同时结合地质勘探数据和工程设计，分析和预测地下水位变化、固结沉降等因素对基坑边坡沉降的影响。

观测设备基坑边坡沉降观测设备包括自动水准仪、测斜仪、水准面仪、位移监测系统等。

这些设备可以实现实时监测和数据采集，并通过数据处理和分析，及时发现异常情况和变形趋势，为基坑边坡的安全稳定提供保障。

观测方案数据采集基坑边坡沉降观测应该进行系统化和规范化的数据采集操作。

观测过程中应遵循以下步骤：1.确定观测点的位置，根据地质特征、工程设计和观测参数需求，选择合适的观测点位。

2.安装观测设备，确保设备安全、牢固、稳定，同时保证与地面和周边环境的隔离。

3.按照预定的时间间隔，进行数据采集和记录，建立数据记录表格，进行观测记录。

数据处理与分析基于观测数据，进行数据处理和分析，可以得出以下结论：1.判断沉降情况是否符合设计要求，是否存在异常情况。

2.预测边坡沉降的变形趋势和规律，以便采取适当的措施保证基坑和建筑物的安全稳定。

3.确定基坑边坡沉降区域和范围，以便采取监测和加固措施。

总结基坑边坡沉降观测方案，是确保基坑和建筑物安全稳定的一个重要手段。

本文从观测参数、观测设备、观测方案和数据处理与分析等方面，提出一些基本的观测方案建议。

但是，具体方案需要根据实际工程情况进行详细设计和方案优化。

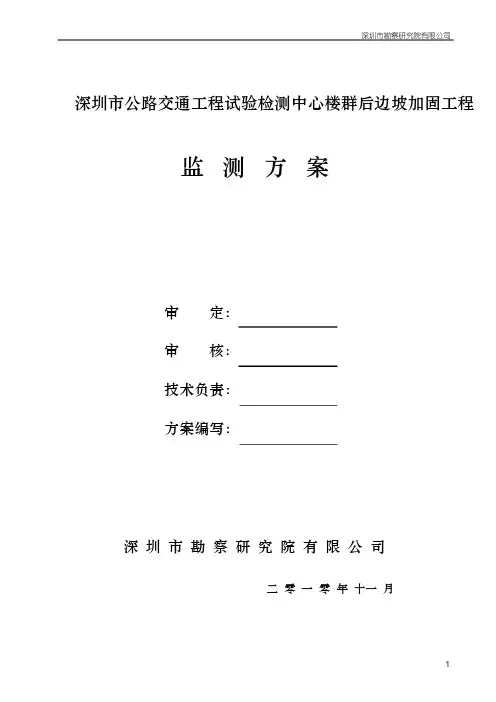

深圳市勘察研究院有限公司深圳市公路交通工程试验检测中心楼群后边坡加固工程监测方案审定：审核：技术负责：方案编写：深圳市勘察研究院有限公司二零一零年十一月工程工程深圳市勘察研究院有限公司深圳市公路交通工程试验检测中心楼群后边坡加固工程监测方案一、监测目的边坡场地位于深圳市龙岗区布吉街道办南坪快速路出口约1km处，地处深圳市公路交通工程试验检测中心楼群的后面。

边坡长约110m，坡高8~25.0m，该边坡为建筑高边坡。

边坡的设计与施工直接关系到边坡本身及邻近环境的安全。

根据《建筑边坡工程技术规范》（GB50330-2002）的有关要求，要对边坡工程进行监测。

由于岩土工程的复杂性,边坡支护系统受到许多难以确定因素的影响，因此在边坡施工过程中及竣工结束后一段时间内对边坡变形等进行监测,应用监测所得的信息指导设计、施工，及时、详细的掌握支护系统的变化和稳定状况,以确保支护系统和周围环境的安全。

二、监测内容根据《深圳市公路交通工程试验检测中心楼群后边坡加固施工图》及《建筑边坡工程技术规范》（GB50330-2002）中的有关规定，结合本工程的具体情况，本工程实施以下两项监测。

1.位移监测；2.沉降监测；三、监测技术的依据1、《建筑边坡工程技术规范》（GB50330-2002）；2、《工程测量规范》(GB50026-93)；3、《建筑变形测量规程》(JGJ/T-8-97)；4、《深圳市公路交通工程试验检测中心楼群后边坡加固施工图》。

工程 四、监测点布置根据《深圳市公路交通工程试验检测中心楼群后边坡加固施工图》设计要求，在坡顶布置 5 个位移监测点、在二级平台挡墙顶部设置 4 个位移监测点，共布置监测点 9 个，具体见监测点平面布置图。

五、监测原理、方法及监测仪器1、主要监测、检测仪器序号12监测项目位移监测沉降监测主要监测仪器日本索佳 SET210K 型全站仪日本索佳 SET210K 型全站仪或 DSZ2 水准仪2、位移测量水平位移观测为平面控制测量，必须先在测区内建立平面控制网。

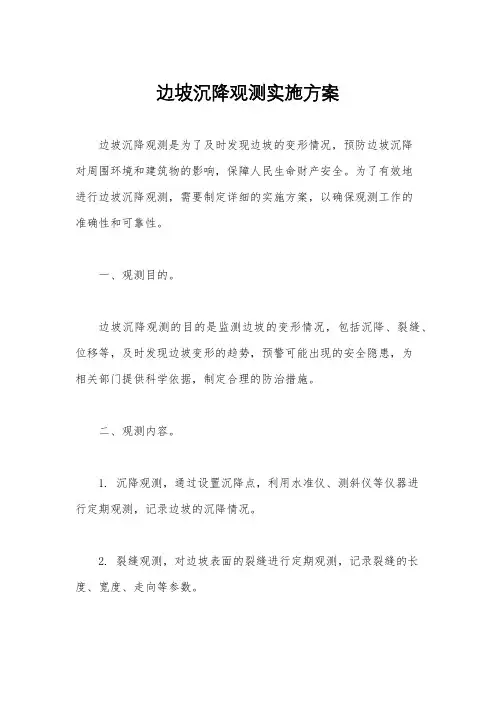

边坡沉降观测实施方案边坡沉降观测是为了及时发现边坡的变形情况，预防边坡沉降对周围环境和建筑物的影响，保障人民生命财产安全。

为了有效地进行边坡沉降观测，需要制定详细的实施方案，以确保观测工作的准确性和可靠性。

一、观测目的。

边坡沉降观测的目的是监测边坡的变形情况，包括沉降、裂缝、位移等，及时发现边坡变形的趋势，预警可能出现的安全隐患，为相关部门提供科学依据，制定合理的防治措施。

二、观测内容。

1. 沉降观测，通过设置沉降点，利用水准仪、测斜仪等仪器进行定期观测，记录边坡的沉降情况。

2. 裂缝观测，对边坡表面的裂缝进行定期观测，记录裂缝的长度、宽度、走向等参数。

3. 位移观测，设置位移监测点，利用位移传感器等仪器进行连续监测，记录边坡的位移情况。

三、观测方法。

1. 测量仪器的选择，根据实际情况选择合适的水准仪、测斜仪、位移传感器等观测仪器，确保观测数据的准确性和稳定性。

2. 观测点的设置，根据边坡的具体情况，在边坡上设置沉降点、裂缝观测点、位移监测点，保证观测点的分布均匀、覆盖全面。

3. 观测频次，根据边坡的稳定性情况，制定观测频次，一般情况下，沉降观测每月进行一次，裂缝和位移观测每季度进行一次。

四、观测数据处理。

1. 观测数据的录入，对观测到的数据进行及时录入，确保数据的完整性和准确性。

2. 数据分析与评估，对观测数据进行分析，评估边坡的变形情况，判断是否存在安全隐患，及时向相关部门报告观测结果。

五、观测报告。

1. 定期报告，根据观测情况，编制定期观测报告，向相关部门汇报边坡的变形情况和趋势，提出合理的建议和预警措施。

2. 突发事件报告，在发现边坡出现突发变形情况时，应立即向相关部门报告，提出紧急处理方案。

六、观测责任。

1. 观测人员，应具备相关的岗位资质和专业技能，严格按照观测方案进行观测工作。

2. 观测单位，负责组织实施边坡沉降观测工作，保证观测数据的真实性和可靠性。

七、观测记录保存。

观测记录和报告应保存至少5年，以备查证和分析。

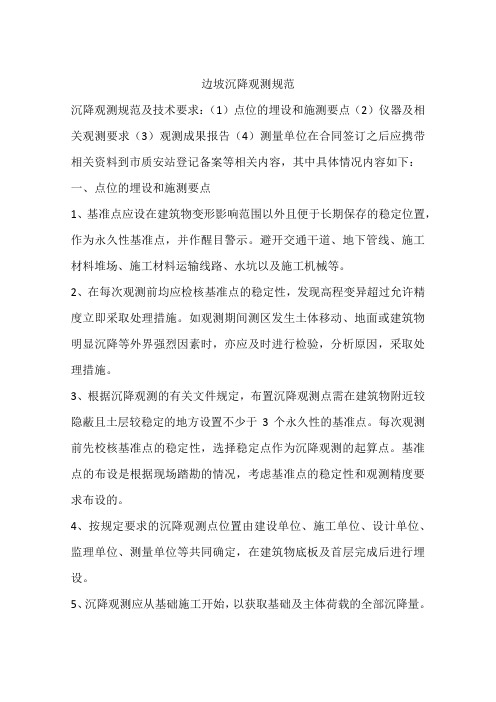

边坡沉降观测规范沉降观测规范及技术要求：（1）点位的埋设和施测要点（2）仪器及相关观测要求（3）观测成果报告（4）测量单位在合同签订之后应携带相关资料到市质安站登记备案等相关内容，其中具体情况内容如下：一、点位的埋设和施测要点1、基准点应设在建筑物变形影响范围以外且便于长期保存的稳定位置，作为永久性基准点，并作醒目警示。

避开交通干道、地下管线、施工材料堆场、施工材料运输线路、水坑以及施工机械等。

2、在每次观测前均应检核基准点的稳定性，发现高程变异超过允许精度立即采取处理措施。

如观测期间测区发生土体移动、地面或建筑物明显沉降等外界强烈因素时，亦应及时进行检验，分析原因，采取处理措施。

3、根据沉降观测的有关文件规定，布置沉降观测点需在建筑物附近较隐蔽且土层较稳定的地方设置不少于3个永久性的基准点。

每次观测前先校核基准点的稳定性，选择稳定点作为沉降观测的起算点。

基准点的布设是根据现场踏勘的情况，考虑基准点的稳定性和观测精度要求布设的。

4、按规定要求的沉降观测点位置由建设单位、施工单位、设计单位、监理单位、测量单位等共同确定，在建筑物底板及首层完成后进行埋设。

5、沉降观测应从基础施工开始，以获取基础及主体荷载的全部沉降量。

6、在观测期间对观测点要严加保护，发现变形、损坏或其它因素影响，要立即采取处理措施。

7、观测时，仪器应避免安置在有空压机、搅拌机、卷扬机等震动影响的范围内，塔式起重机等施工机械附近也不宜设站。

8、每次观测应记载施工进度、增加荷载量、建筑物变形、地面沉降及其它有关异常情况。

9、施测过程中要经常检查水准仪和标尺，发现异常应及时校正。

10、每测段往测与返测站数均应为偶数，否则应加入标尺零点差改正。

不得在日出前后半小时、太阳中天前后、风力大于四级气候恶劣时进行观测。

11、沉降观测的周期和观测时间：首次观测在基础底部完成后开始观测，主体结构每三层观测一次。

使用阶段第一年观测4次，第二年观测2次，第三年后每年观测1次，直至稳定为止（观测周期和观测时间且不得低于国家规范要求标准）。

边坡沉降观测记录1.边坡基本信息：记录边坡的位置、尺寸、土壤类型、施工时间等基本信息，以便了解边坡的背景和特点。

2.观测日期和时间：记录每次观测的具体日期和时间，以便进行后续分析。

3.观测点设置：描述观测点的选择和布设情况，包括观测点的编号、坐标、深度、间距等参数。

4.观测方法和仪器：记录使用的观测方法和仪器，如水准仪、全站仪、测斜仪等，以确保观测的准确性和可靠性。

5.观测数据：记录每次观测的数据，包括沉降量、位移、倾斜角度等，通常以表格形式呈现。

6.数据处理和分析：对观测数据进行处理和分析，计算出每个观测点的沉降速率和位移速率，并进行趋势分析，判断边坡的稳定性。

7.结果讨论：根据数据处理和分析的结果，对边坡的沉降情况进行讨论，分析沉降的原因和影响因素，并提出相应的建议和措施。

8.风险评估和预测：基于观测结果和讨论，对边坡可能存在的风险进行评估，并预测未来可能的发展趋势，避免潜在的安全隐患。

9.后续监测计划：根据观测分析的结果，制定后续的监测计划，确定监测频率和方法，以便进行长期监测和评估。

边坡沉降观测记录的编写应准确、详尽，并应遵循相关规范和标准。

其中，观测数据的准确性和连续性至关重要，数据处理和分析的科学性和合理性也是关键。

只有积累了充分的历史数据，并对数据进行全面的分析和讨论，才能更好地了解边坡的变形特点和演化规律，为工程设计和施工提供科学依据。

需要注意的是，边坡沉降观测是一个复杂的工作，涉及到地质、土力学、结构等多个学科的知识，需要由专业人士进行。

同时，观测过程中也需要关注安全事项，确保观测人员和设备的安全。

综上所述，边坡沉降观测记录是对边坡沉降监测结果的详细描述和分析。

通过对观测数据的处理和分析，可以获得边坡的沉降速率和位移速率，并判断边坡的稳定性。

边坡沉降观测记录的编写应准确、详尽，并应遵循相关规范和标准，以提供科学依据和指导工程设计和施工。

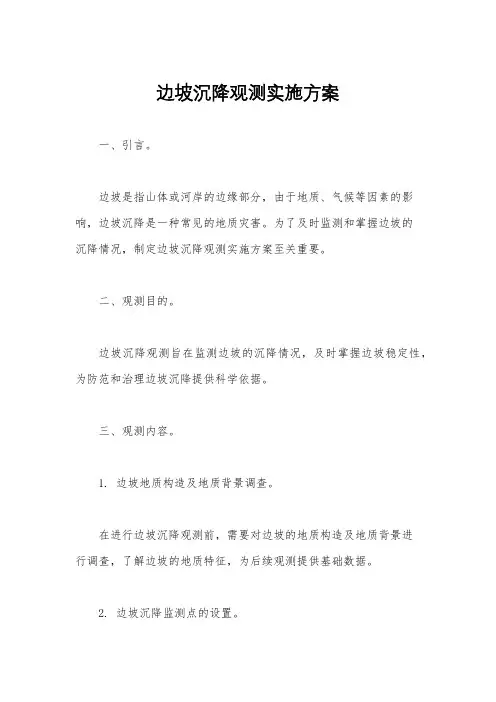

边坡沉降观测实施方案一、引言。

边坡是指山体或河岸的边缘部分，由于地质、气候等因素的影响，边坡沉降是一种常见的地质灾害。

为了及时监测和掌握边坡的沉降情况，制定边坡沉降观测实施方案至关重要。

二、观测目的。

边坡沉降观测旨在监测边坡的沉降情况，及时掌握边坡稳定性，为防范和治理边坡沉降提供科学依据。

三、观测内容。

1. 边坡地质构造及地质背景调查。

在进行边坡沉降观测前，需要对边坡的地质构造及地质背景进行调查，了解边坡的地质特征，为后续观测提供基础数据。

2. 边坡沉降监测点的设置。

根据边坡的实际情况，在边坡上设置沉降监测点，以监测点为中心，建立坐标系，确定监测点的坐标位置。

3. 观测方法。

采用全站仪、GPS等仪器进行边坡沉降的监测，定期对监测点进行观测，记录监测点的坐标变化情况。

4. 数据处理。

对观测数据进行分析和处理，计算出边坡的沉降速率和变化趋势，形成沉降监测报告。

四、观测实施方案。

1. 前期准备工作。

在进行边坡沉降观测前，需要进行边坡地质调查，确定监测点位置，并对监测仪器进行校准和检验，确保观测数据的准确性。

2. 观测周期。

根据边坡的实际情况，确定边坡沉降的观测周期，一般为每月进行一次观测，重点关注雨季和地震等自然灾害发生后的边坡沉降情况。

3. 数据处理和报告。

对观测数据进行及时处理和分析，形成边坡沉降监测报告，对边坡的沉降情况进行评估和预警，提出相应的防治措施建议。

五、观测结果应用。

1. 边坡稳定性评估。

根据边坡沉降监测报告，对边坡的稳定性进行评估，及时发现边坡沉降的趋势和变化，为边坡的防治提供科学依据。

2. 防治措施建议。

根据边坡沉降监测结果，提出相应的防治措施建议，包括加固边坡、植被恢复、排水排渗等措施，保障边坡的稳定。

六、总结。

边坡沉降观测实施方案的制定和实施，对于及时掌握边坡的沉降情况，评估边坡的稳定性，提出防治措施建议具有重要意义。

通过科学的观测方法和数据处理，可以为边坡的防治工作提供科学依据，保障人民生命财产安全，促进地区的经济发展和社会稳定。

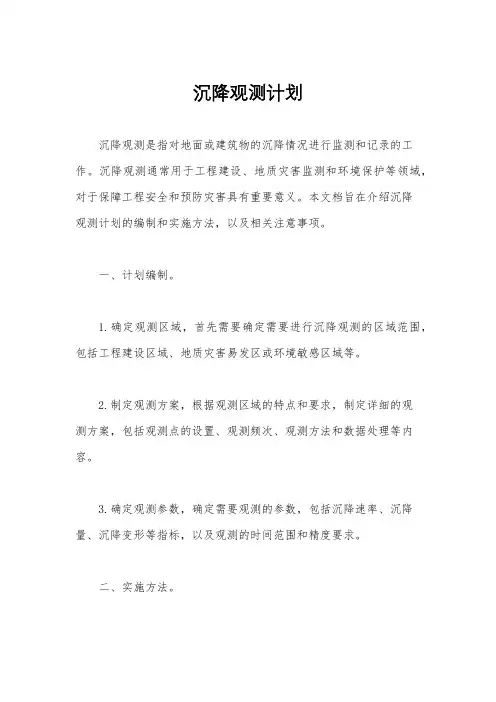

沉降观测计划沉降观测是指对地面或建筑物的沉降情况进行监测和记录的工作。

沉降观测通常用于工程建设、地质灾害监测和环境保护等领域，对于保障工程安全和预防灾害具有重要意义。

本文档旨在介绍沉降观测计划的编制和实施方法，以及相关注意事项。

一、计划编制。

1.确定观测区域，首先需要确定需要进行沉降观测的区域范围，包括工程建设区域、地质灾害易发区或环境敏感区域等。

2.制定观测方案，根据观测区域的特点和要求，制定详细的观测方案，包括观测点的设置、观测频次、观测方法和数据处理等内容。

3.确定观测参数，确定需要观测的参数，包括沉降速率、沉降量、沉降变形等指标，以及观测的时间范围和精度要求。

二、实施方法。

1.观测点设置，根据观测区域的特点和要求，合理设置观测点，保证观测数据的代表性和可靠性。

2.观测方法，选择合适的观测方法，包括地面测量、卫星遥感、地下水位监测等，确保观测数据的准确性和完整性。

3.数据处理，对观测得到的数据进行及时、准确的处理和分析，得出相应的结论和建议。

三、注意事项。

1.安全防护，在进行沉降观测时，要做好安全防护工作，确保观测人员和设备的安全。

2.定期维护，对观测设备和仪器进行定期维护和保养，确保设备的正常运行和观测数据的准确性。

3.数据保存，对观测得到的数据进行及时、完整的保存和备份，以备日后分析和应用。

通过以上沉降观测计划的编制和实施，可以有效监测和记录观测区域的沉降情况，为工程建设、地质灾害监测和环境保护提供重要的参考依据。

希望各相关单位能够严格按照计划进行观测工作，确保观测数据的准确性和可靠性，为相关工作的顺利进行提供有力支持。

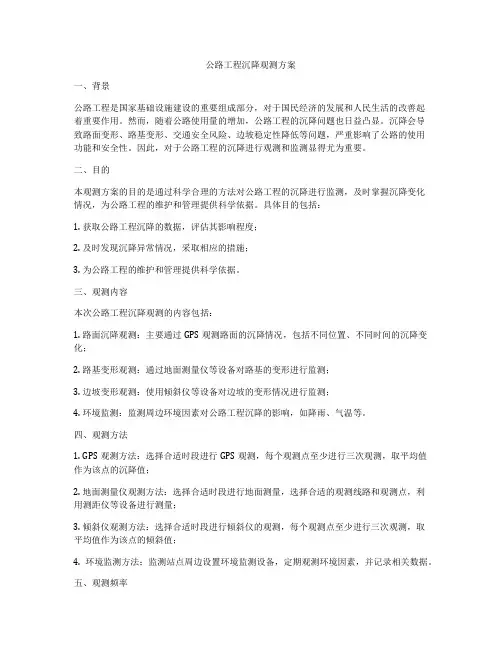

公路工程沉降观测方案一、背景公路工程是国家基础设施建设的重要组成部分，对于国民经济的发展和人民生活的改善起着重要作用。

然而，随着公路使用量的增加，公路工程的沉降问题也日益凸显。

沉降会导致路面变形、路基变形、交通安全风险、边坡稳定性降低等问题，严重影响了公路的使用功能和安全性。

因此，对于公路工程的沉降进行观测和监测显得尤为重要。

二、目的本观测方案的目的是通过科学合理的方法对公路工程的沉降进行监测，及时掌握沉降变化情况，为公路工程的维护和管理提供科学依据。

具体目的包括：1. 获取公路工程沉降的数据，评估其影响程度；2. 及时发现沉降异常情况，采取相应的措施；3. 为公路工程的维护和管理提供科学依据。

三、观测内容本次公路工程沉降观测的内容包括：1. 路面沉降观测：主要通过GPS观测路面的沉降情况，包括不同位置、不同时间的沉降变化；2. 路基变形观测：通过地面测量仪等设备对路基的变形进行监测；3. 边坡变形观测：使用倾斜仪等设备对边坡的变形情况进行监测；4. 环境监测：监测周边环境因素对公路工程沉降的影响，如降雨、气温等。

四、观测方法1. GPS观测方法：选择合适时段进行GPS观测，每个观测点至少进行三次观测，取平均值作为该点的沉降值；2. 地面测量仪观测方法：选择合适时段进行地面测量，选择合适的观测线路和观测点，利用测距仪等设备进行测量；3. 倾斜仪观测方法：选择合适时段进行倾斜仪的观测，每个观测点至少进行三次观测，取平均值作为该点的倾斜值；4. 环境监测方法：监测站点周边设置环境监测设备，定期观测环境因素，并记录相关数据。

五、观测频率1. 路面沉降观测：每季度进行一次观测，共四次；2. 路基变形观测：每月进行一次观测，共十二次；3. 边坡变形观测：每季度进行一次观测，共四次；4. 环境监测：每月进行一次观测，共十二次。

六、数据分析1. 对于GPS观测得到的数据，需要进行数据处理和分析，计算得到每个观测点的沉降速率；2. 对于地面测量仪和倾斜仪观测得到的数据，需要进行数据处理和分析，分析得到路基和边坡的变形情况；3. 对于环境监测得到的数据，需要分析环境因素对公路工程沉降的影响，如降雨对路基的影响等。

边坡监测方案1、工程概况基坑工程目前需开挖汽车坡道，其中：在2#坡道北侧距基槽开挖线5～6M有一栋28层楼建筑，在4#坡道东侧距基槽开挖线5～6M有一轻轨铁道。

为了保证这些部位的边坡安全，拟对其进行沉降、位移观测。

2、编制依据本次监测方案是依据JGJ/T8-97《建筑变形测量规程》有关变形观测的规定设计的。

3、观测方法3.1、基本水准点的布设边坡位移基准点在基坑边坡位移变形影响不大的稳定地点，即在基坑开挖上口线的边沿延长线上，一般距基坑开挖线5m以外，以确保观测点数据的准确、可靠。

沉降观测基准点在建筑基坑深度2倍距离以外，稳定可靠不易被破坏处埋设三个基本水准点，构成基本水准网，作为沉降观测的起算依据。

基准点埋设采用先挖一直径约1.0m的孔，深度约1.2m，在孔内浇注一水泥墩，于水泥墩中间埋置一直径20mm的螺丝钉作为观测基准点。

3.2、位移观测为了采用信息化施工和保证基坑边坡安全，在本工程的基坑开挖和基础施工过程中必须进行边坡位移观测工作，以便根据边坡位移情况及时进行施工指导和提前采取处理措施。

边坡位移观测采用光学经纬仪（ET-02精度±2"）进行，观测点设置在基坑周边的土钉墙面板和护坡桩顶连梁上，按20m间隔设观测点（详见观测点平面位置布置示意图），用以测量边坡的水平位移。

在基坑开挖且第一步土钉墙施工完成后进行基准点和观测点的埋设，并记录其原始值；从开挖第二步土时开始进行边坡位移变形观测，观测周期1次/天；直至基坑开挖完成和边坡位移变形趋于稳定后，观测周期改为1次/2～3天；连续三次观测结果相同后，可将观测周期延长至1次/1周。

其间可根据施工进度和变形发展及遇特殊气候或外界条件影响，如下雨、下雪、冻融、地表水入渗、超载等时，应随时加密观测次数。

一般每7天向监理和甲方汇报一次监测结果。

如发现变形异常，应及时停止基坑内作业，分析原因，采取还土、坡顶卸载和增补锚杆等加固措施，以确保边坡的安全。

路基沉降观测实行方案一、总则根据玉铁施工图纸规定，需进行路基沉降观测及边桩位移观测。

现结合《铁路工程测量规范》和玉铁施工图纸，制定如下方案。

二、精度及频次规定1、路基变形测量精度规定路基变形测量包括路堤、路堑变形测量、滑坡监测和裂缝监测，路基沉降观测控制网旳精度规定及观测点频次规定如下：（1）根据《铁路工程测量规范》旳规定，变形观测等级及精度应符合表2.1旳规定。

表2.1 变形测量等级及精度规定（2）水平位移监测基准网，可采用三角形网、导线网、GPS 网和视准轴线等形。

当采用视准轴线时，轴线上或轴线两端应设置校核点。

水平位移监测基准网旳重要技术规定，应符合表2.2 旳规定（3）垂直位移监测基准网旳建立应符合下列规定：a、垂直位移监测基准网应布设成闭合环状或附合水准路线等形式。

b、水准基点应埋设在变形区以外旳基岩或原状土层上，亦可利用稳固旳建筑物、构筑物设置墙上水准点。

垂直位移监测基准网旳重要技术规定应符合表2.3旳规定：（4）垂直位移监测基准网水准观测旳重要技术规定，应符合表2.4旳规定。

(5) 滑坡监测旳精度, 不应超过表2.5 旳规定(6)裂缝监测可采用游标卡尺进行量测，量测应精确至0.1mm。

(7) 沉降观测外业测量按四等水准规定进行测量，测量时读数至0.1毫米，计算高差取位至0.1毫米，沉降量精确到1毫米。

位移观测旳控制原则为边桩水平位移5毫米/天，竖向位移10毫米/天，路基中心沉降板沉降量10毫米/天。

其工后沉降量不能不小于50毫米。

在填筑过程中出现沉降速率不小于以上值时，则规定施工单位停止填筑，同步加大观测频次，观测其沉降量。

若沉降量急剧增长，则需同设计单位联络，对此处地质进行复核。

2、观测频次规定在路堤填筑期间，应每天观测一次（松土及松软土早晚一次），多种原因临时停工期间，前2天每天观测一次，后来每三天观测一次。

施工完毕后，前15天内每3天观测一次，第15-30天每星期观测一次，第30-90天每15天观测一次，后来每月观测一次。

边坡沉降观测实施方案一、前言。

边坡是指山体或河岸的边缘部分，其稳定性对于周围环境和人们的生命财产安全具有重要意义。

边坡的沉降观测是为了及时掌握边坡变形情况，预警可能发生的灾害，保障周围区域的安全。

本文档旨在制定边坡沉降观测的实施方案，以确保观测工作的准确性和有效性。

二、观测目的。

1.掌握边坡沉降的变形情况，及时发现异常情况，预警可能发生的灾害。

2.为边坡稳定性分析和评估提供可靠的数据支持。

3.为边坡的监测与预警提供科学依据。

三、观测内容。

1.边坡的水平位移观测，通过设置水平控制点，利用全站仪或GPS等设备进行定期测量，记录边坡的水平位移情况。

2.边坡的垂直位移观测，设置垂直控制点，利用水准仪或GPS 等设备进行定期测量，记录边坡的垂直位移情况。

3.边坡的地下水位观测，设置地下水位监测点，通过井孔或水位计等设备进行定期测量，记录地下水位的变化情况。

4.边坡的裂缝观测，对边坡的裂缝进行定期观测，记录裂缝的数量、长度、宽度和变化情况。

四、观测方法。

1.水平位移观测，采用全站仪或GPS进行定期测量，每次观测至少应包括3个水平控制点，观测时间间隔为1个月。

2.垂直位移观测，采用水准仪或GPS进行定期测量，每次观测至少应包括3个垂直控制点，观测时间间隔为1个月。

3.地下水位观测，通过井孔或水位计进行定期测量，每次观测至少应包括3个地下水位监测点，观测时间间隔为15天。

4.裂缝观测，对边坡的裂缝进行定期观测，每次观测至少应包括3个观测点，观测时间间隔为1个月。

五、观测数据处理。

1.观测数据应及时整理、汇总和分析，形成观测报告。

2.对于异常数据，应及时进行验证和处理，确定是否存在边坡变形的风险。

3.观测数据应保存完整，建立数据档案，以备日后查阅和分析。

六、观测报告。

1.观测报告应包括观测的时间、地点、观测内容、观测数据及分析结果等内容。

2.观测报告应及时提交给相关部门和单位，以便及时采取相应的防范和治理措施。

七、总结。

高速公路高填方及高边坡位移、沉降观测方案1.引言2.观测方案3.观测点布设4.观测数据处理5.结论引言高速公路是现代交通建设的重要组成部分，其安全性和稳定性是保障行车安全的关键。

而高填方及高边坡的位移和沉降是高速公路稳定性的重要指标。

因此，为了确保高速公路的安全性和稳定性，必须对高填方及高边坡进行观测和监测。

本文旨在介绍一种高速公路高填方及高边坡位移、沉降观测方案，以期为高速公路的安全监测提供参考。

观测方案本文采用的高填方及高边坡位移、沉降观测方案包括：选取合适的观测点，布设观测仪器，定期进行观测和数据处理。

观测点应选取在高填方及高边坡的重要部位，如边坡顶部、中部和底部，以及填方顶部、中部和底部。

观测仪器应选用精度高、稳定性好的位移传感器和倾角传感器，以确保观测数据的准确性和可靠性。

观测周期应根据实际情况进行确定，一般建议每季度进行一次观测。

观测点布设观测点的布设应根据实际情况进行确定。

在选定的观测点上，应先进行地面平整处理，然后再进行仪器的安装。

观测仪器的安装应符合相关标准和规范，以确保观测数据的准确性和可靠性。

在安装观测仪器时，应注意避免与其他设施和结构物的干扰，如电缆、管道、桥梁等。

观测数据处理观测数据处理是保证观测数据准确性和可靠性的重要环节。

在观测数据处理过程中，应注意以下几点：1）数据的采集和传输应符合相关标准和规范；2）数据的处理应采用专业软件进行，以确保数据的准确性和可靠性；3）观测数据应及时上传到数据中心，以便进行数据分析和处理。

结论本文介绍了一种高速公路高填方及高边坡位移、沉降观测方案，包括观测方案、观测点布设和观测数据处理等内容。

该方案能够有效地监测高填方及高边坡的位移和沉降情况，为高速公路的安全监测提供了重要参考。

高速公路高填方及高边坡位移、沉降观测方案工程概况：本标段为广东省汕头至湛江高速揭博段T7标段，全长9.980Km。

本合同段内路堑高边坡共计25段，设置沉降桩共有78个，高填方路基共25段，设置观测桩94个。

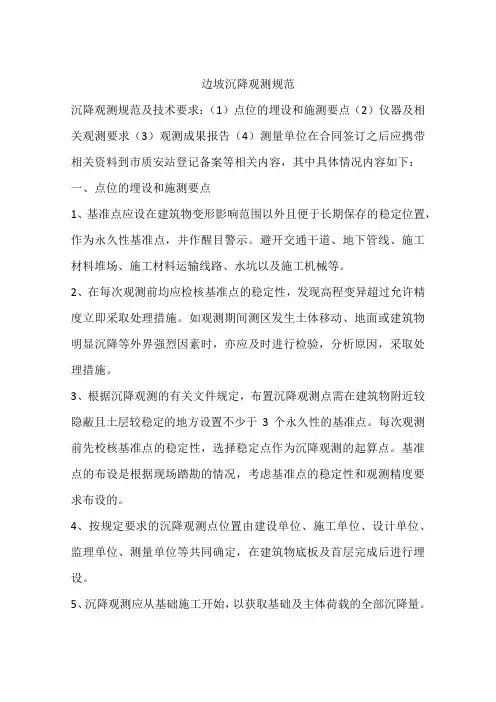

边坡沉降观测规范沉降观测规范及技术要求：（1）点位的埋设和施测要点（2）仪器及相关观测要求（3）观测成果报告（4）测量单位在合同签订之后应携带相关资料到市质安站登记备案等相关内容，其中具体情况内容如下：一、点位的埋设和施测要点1、基准点应设在建筑物变形影响范围以外且便于长期保存的稳定位置，作为永久性基准点，并作醒目警示。

避开交通干道、地下管线、施工材料堆场、施工材料运输线路、水坑以及施工机械等。

2、在每次观测前均应检核基准点的稳定性，发现高程变异超过允许精度立即采取处理措施。

如观测期间测区发生土体移动、地面或建筑物明显沉降等外界强烈因素时，亦应及时进行检验，分析原因，采取处理措施。

3、根据沉降观测的有关文件规定，布置沉降观测点需在建筑物附近较隐蔽且土层较稳定的地方设置不少于3个永久性的基准点。

每次观测前先校核基准点的稳定性，选择稳定点作为沉降观测的起算点。

基准点的布设是根据现场踏勘的情况，考虑基准点的稳定性和观测精度要求布设的。

4、按规定要求的沉降观测点位置由建设单位、施工单位、设计单位、监理单位、测量单位等共同确定，在建筑物底板及首层完成后进行埋设。

5、沉降观测应从基础施工开始，以获取基础及主体荷载的全部沉降量。

6、在观测期间对观测点要严加保护，发现变形、损坏或其它因素影响，要立即采取处理措施。

7、观测时，仪器应避免安置在有空压机、搅拌机、卷扬机等震动影响的范围内，塔式起重机等施工机械附近也不宜设站。

8、每次观测应记载施工进度、增加荷载量、建筑物变形、地面沉降及其它有关异常情况。

9、施测过程中要经常检查水准仪和标尺，发现异常应及时校正。

10、每测段往测与返测站数均应为偶数，否则应加入标尺零点差改正。

不得在日出前后半小时、太阳中天前后、风力大于四级气候恶劣时进行观测。

11、沉降观测的周期和观测时间：首次观测在基础底部完成后开始观测，主体结构每三层观测一次。

使用阶段第一年观测4次，第二年观测2次，第三年后每年观测1次，直至稳定为止（观测周期和观测时间且不得低于国家规范要求标准）。

寰宇国际5＃、12＃、13#楼沉降观测、垂直度测量专项方案编制单位：四川国丰建设集团有限公司编制人：审核人:审批人:编制时间：二O一六年四月七日目录一、工程概况二、平面控制施测方法和精度要求三、标高控制施测方法和精度要求四、沉降观测及边坡施工预警监测五、垂直度控制测量六、主体工程的沉降观测七、测量人员及仪器配置寰宇国际5＃、12＃、13#楼沉降及垂直度测量施工方案一、工程概况1、工程总概况工程名称：寰宇国际5#、12＃、13#楼建设单位：成都吉广润投资有限公司设计单位:中铁二十三局集团建筑设计研究院有限公司监理单位：四川国正建设管理有限公司总承包单位：四川国丰建设集团有限公司本工程为寰宇国际商住小区,座落于成都龙泉驿柏合镇龙华路以南，本次拟建项目为小区一期5#、12#、13#楼；其中5#楼建筑面积（地上）：16564。

59m2，建筑基底面积：1102.24m2，架空层面积：130。

05m2，住宅套数:182套;12＃楼建筑面积（地上）：14932.44m2，建筑基底面积：450。

20m2，架空层面积：126.45m2, 住宅套数: 184套； 13＃楼建筑面积(地上）：15253.25m2，建筑基底面积：687。

12m2，架空层面积：126.45m2，住宅套数： 184套。

1、建筑结构设计简况1。

1建筑设计概况本工程结构类型均为钢筋混凝土剪力墙结构,建筑工程等级为一级，屋面防水等级为一级，建筑层数：32F/—2F,建筑高度:99。

90m，设计使用年限:50年,耐火等级：一级，抗震设防烈度：7度，人防设计：地下室人防，建筑类别：一类高层公共建筑,安全等级：二级，抗震设防类别为丙类.二、平面控制施测方法和精度要求由于施工现场场地较为平坦,为准确确定建筑物位置,保证精度，同时避开施工对标桩的影响，又能保证进度。

拟采用建筑物外围矩形控制网的方法进行施工测量。

定位前必须根据建设单位提供的红线点坐标，对各控制点的距离和角度进行复核，确保各点的准确性。

沉降观测工程施工方案模板1. 项目背景本工程以确保建筑物或结构物在使用过程中的安全性和稳定性为目的，进行沉降观测工程。

通过实时监测，及时发现和处理建筑物或结构物出现的沉降情况，保障建筑物或结构物的安全使用。

2. 工程内容（1）安装沉降观测设备：在需要监测的建筑物或结构物周边确定监测点位，选择合适的沉降观测设备，并进行安装调试。

（2）数据采集与监测：对已安装的沉降观测设备进行数据采集和监测，实时记录建筑物或结构物的沉降情况。

（3）数据分析和报告：对监测到的数据进行分析，定期生成沉降观测报告，发现问题及时进行处理。

3. 施工方案（1）前期准备：确定监测点位，购买和调试沉降监测设备，准备相关施工人员和工具。

（2）安装沉降观测设备：按照设计要求，在监测点位进行沉降观测设备的安装，确保设备安装牢固且稳定。

（3）数据采集与监测：进行沉降观测设备的电气连接和数据采集系统的调试，确保数据能够稳定采集，并确保设备运行稳定。

（4）数据分析和报告：定期对监测数据进行分析，及时生成沉降观测报告，发现问题及时处理。

4. 安全与环保（1）施工人员必须严格按照安全操作规程进行操作，戴好安全防护用品，保障施工人员的人身安全。

（2）施工现场必须保持整洁，杜绝乱堆乱放现象，确保施工环境整洁与安全。

（3）施工过程中要注意节约用水和用电，减少环境污染。

5. 质量与验收（1）施工人员必须按照相关标准和规范进行施工，并严格按照设计要求进行设备安装和调试。

（2）对已安装的沉降观测设备进行测试，确保设备运行稳定，并保证数据采集准确无误。

（3）验收：由项目负责人进行验收，确认沉降观测工程达到设计要求和相关标准。

6. 施工进度（1）前期准备：计划完成时间 3 天。

（2）安装沉降观测设备：计划完成时间 5 天。

（3）数据采集与监测：按照设计要求进行设备调试，保证设备运行正常。

（4）数据分析和报告：定期进行数据分析，及时生成沉降观测报告。

7. 经济指标本工程总投资为 xxx 元，其中包括设备购置费、人工费、材料费、管理费用等。

一.工程概况新密电厂二期2×1000MW机组扩建工程输煤系统建筑工程1#转运站位于二期工程西南边。

结构轴线东西方向宽19.5米, 南北长15米, 结构为整板基础, 箱式地下结构。

基础底标高为-20.50米（相称于绝对标高128.10米）。

1#转运站周边建筑平面布置: 北面通过2#栈道接卸煤沟, 南面通过1#栈道连翻车机室, 东邻斗轮机煤场, 西临郑尧高速, 夹在经七路、经八路之间, 场地空旷开挖条件较好。

二.测量依据1.«建筑物变形测量规程»GT/T8-972.«火力发电工程测量技术规程»DL/T5001-2023.3.«工程测量规程»(GB50026-93).三.前期准备1.仪器使用前必须送具有相应资质的计量鉴定单位鉴定检查,合格后方可使用,并加强维护保养.2.提前埋设好基准控制点.仪器、设备的操作方法与观测程序要熟悉、对的。

在初次观测前要对所用仪器的各项指标进行检测校正, 必要时经计量单位予以鉴定。

连续使用3～ 6 个月重新对所用仪器、设备进行检校。

在观测过程中, 操作人员要互相配合, 工作协调一致, 认真仔细, 做到步步有校核。

四.仪器型号及精度监测所用仪器为日本TOPCON公司制造的GTS—352C电子全站仪, 测角精度为2”, 测距精度为±2mm+2ppm。

五.变形观测水准点的布设1.测点的埋设规定是, 测点需穿过原状土硬层, 伸入300mm左右, 测点顶部做好保护, 避免外力产生人为沉降。

测点之间的距离一般为20—30m2.水准点的型式与埋设规定如下图:六.检测员的安全防护在监测的前期准备中, 由于观测点位布设在边坡底部往上1/3处, 所以观测员不方便架设棱镜三角架, 而边坡又比较陡峭, 因此在监测过程中观测员的安全就显得极为重要。

于是采用的措施是, 在每个观测点位下方开挖出一个方便架设棱镜的小平台, 或者使用便携式小棱镜观测。
