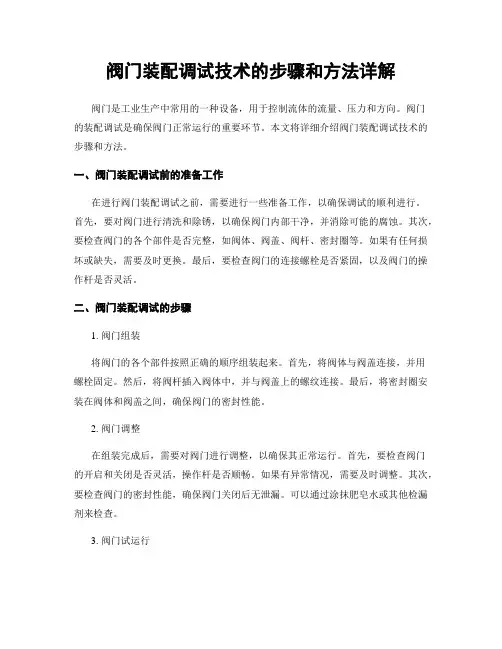

阀门装配调试技术的步骤和方法详解阀门是工业生产中常用的一种设备,用于控制流体的流量、压力和方向。
阀门的装配调试是确保阀门正常运行的重要环节。
本文将详细介绍阀门装配调试技术的步骤和方法。
一、阀门装配调试前的准备工作在进行阀门装配调试之前,需要进行一些准备工作,以确保调试的顺利进行。
首先,要对阀门进行清洗和除锈,以确保阀门内部干净,并消除可能的腐蚀。
其次,要检查阀门的各个部件是否完整,如阀体、阀盖、阀杆、密封圈等。
如果有任何损坏或缺失,需要及时更换。
最后,要检查阀门的连接螺栓是否紧固,以及阀门的操作杆是否灵活。
二、阀门装配调试的步骤1. 阀门组装将阀门的各个部件按照正确的顺序组装起来。
首先,将阀体与阀盖连接,并用螺栓固定。
然后,将阀杆插入阀体中,并与阀盖上的螺纹连接。
最后,将密封圈安装在阀体和阀盖之间,确保阀门的密封性能。
2. 阀门调整在组装完成后,需要对阀门进行调整,以确保其正常运行。
首先,要检查阀门的开启和关闭是否灵活,操作杆是否顺畅。
如果有异常情况,需要及时调整。
其次,要检查阀门的密封性能,确保阀门关闭后无泄漏。
可以通过涂抹肥皂水或其他检漏剂来检查。
3. 阀门试运行在调整完成后,需要进行阀门的试运行。
首先,要将阀门打开,观察流体的流量和压力变化,确保阀门的开启功能正常。
然后,将阀门关闭,观察是否有泄漏现象,确保阀门的关闭功能正常。
如果有异常情况,需要及时处理。
4. 阀门记录在阀门装配调试过程中,需要做好相关的记录工作。
记录阀门的装配过程、调整情况、试运行结果等。
这些记录可以作为以后维护和管理阀门的参考,也可以用于分析和解决阀门故障。
三、阀门装配调试的方法1. 严格按照操作规程进行在进行阀门装配调试时,要严格按照相关的操作规程进行,遵循正确的操作步骤和方法。
不得随意更改或省略任何环节,以免影响阀门的正常运行。
2. 注意安全防护措施在进行阀门装配调试时,要注意安全防护措施,避免发生意外事故。
例如,要佩戴好安全帽、手套等个人防护用品,确保操作人员的安全。
减压阀安装:减压阀用于蒸气采暖管道系统中,其作用是将高压蒸气变为低压蒸气,达到采暖的正常工作压力。
安装的具体要求如下:(1)减压阀安装组成时,应用焊接或丝扣连接,其余附属配件应按设计规定选用。
一般截止阀用法兰连接;旁通管用弯管采用焊接连接。
如设计无规定时,其组成和安装的尺寸,可参考图9和表7所列数值。
减压阀安装尺寸表(mm) 表7 减压阀规模 A B C D E F GDN25 1100 400 350 200 1350 250 200 DN32 1100 400 350 200 1350 250 200 DN40 1300 500 400 250 1500 300 250 DN50 1400 500 450 250 1600 300 250 DN65 1400 500 500 300 1650 350 300 DN80 1500 550 650 350 1750 350 350 DN100 1600 550 750 400 1850 400 400 DN125 1800 600 800 450 ---DN150 2000 650 850 500 ---(2)水平安装时其托架至少要两个,分别安装在减压阀的两侧的阀门外侧,减压器中心距墙面应不小于200mm,但不得任意加大;安装完试汽时应根据设计要求试压调整,并做出调整后的标记。
疏水器安装:疏水器在采暖系统中用于排除管道中的凝结水。
根据采暖管道的压力,一般高压时为疏水器,低压为回水器(又称回水门)。
高低压采暖管道用疏水器(回水器)的组对安装方法及技术要求如下:(1)安装时应根据设计图要求的疏水器的型号、规格(常用疏水器的型号、尺寸规格见表8组装后,再行安装(见图10)。
(2)高压疏水器安装,应先进行疏水器安置的组对,后进行安装。
(3)高压疏水器组装时,按图中要求用两道型钢作托架,卡固在两侧阀门的外侧。
其托架埋设在墙内深度不小于150mm。
(4)低压回水器(配管回水器)组对时,直径在25mm以下的均应以丝扣连接,组对的样式、规格应根据图纸要求。
氧气减压阀的使用方法和注意事项范本使用方法:1. 检查减压阀:在使用氧气减压阀之前,首先需要检查减压阀的外观是否完好无损,并且确认阀门是否开启,阀门开启的方式可以根据具体型号进行操作。
2. 准备连接管道:确定减压阀的出口端与气体管道接口相匹配,并确保连接管道无损坏、松动或泄漏的情况。
3. 连接气体源:将气体源连接至减压阀的入口端,并确保连接稳固、紧密,防止气体泄漏。
4. 设置输出压力:根据使用需求,调整减压阀的输出压力,通常通过旋转调节钮来实现,设置所需的输出压力稳定值。
5. 启动减压阀:将减压阀的阀门缓慢地打开,为了确保操作的安全性,开启阀门的力道要轻柔且均匀,避免骤然打开导致气体压力突增。
同时,需要注意阀门开启后是否有异常噪音或气体泄漏等情况,若发现异常情况,应及时关闭阀门检查并修复。
6. 监测压力稳定性:一旦减压阀开始正常运行,应通过监测输出气体的压力来判断减压阀的稳定性。
可以使用压力表等工具进行监测,如果发现压力不稳定或异常波动,应及时关闭阀门进行检查和调整。
7. 结束使用:在使用完毕后,应将减压阀的阀门缓慢关闭,断开气体源与减压阀的连接,并将阀门处置于关闭的位置,以避免气体泄漏或不必要的安全风险。
注意事项:1. 操作人员要熟悉氧气减压阀的使用说明和操作要求,切勿擅自操作或调整未经培训的人员。
2. 使用减压阀时,应确保相关连接管道的完整性和紧密性,防止气体泄漏导致爆炸或火灾等危险情况。
3. 在使用减压阀之前,务必检查阀门外观是否完好,如有损坏或松动等情况,应及时停止使用并通知维修人员进行检修。
4. 在调整输出压力时,应根据具体需求进行,不得随意超过规定的压力范围,以防发生设备损坏或危险情况。
5. 操作人员应始终保持警惕,定期检查和维护减压阀的运行状况,确保阀门的正常工作和调整性能。
6. 在使用过程中,应及时发现和排除异常情况,如压力突增、噪音异常等,必要时应停止使用并寻求专业帮助。
7. 使用减压阀时,应保持周围环境干燥、通风良好,远离可燃物品和易燃气体,以确保操作的安全性。
减压阀安装调试与检修原理1、减压阀的简单介绍减压阀是通过调节,将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门。
从流体力学的观点看,减压阀是一个局部阻力可以变化的节流元件,即通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的。
然后依靠控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,使阀后压力在一定的误差范围内保持恒定。
2、动作原理1)安装减压阀后,开启主阀流体通过,直到出口压力达到最小调节压力1kgf/cm2。
2)这是打开罩,按顺时针方向旋转调节螺栓,调节弹簧被压缩的同时向下推隔膜,打开与阀杆连接的阀座。
3)当进口压力进入出口处产生出口压力,并通过孔进入隔膜压力室,隔膜压力使弹簧压缩。
4)调解弹簧压缩阀瓣关闭,根据压力平衡使压力保持稳定。
5)隔膜的出口流体压力与弹簧压力保持平衡,不管进口压力怎么变化,保持稳定的出口压力。
6)出口压力作用在隔膜底面和阀瓣底面,当它超过弹簧设定值时,压缩弹簧,使阀瓣关闭。
只要下游无水流动,出口压力将基本保持在设定值(其变化量仅为入口压力变化量的8%);当下游用水时,出口压力下降,弹簧推开隔膜,打开减压阀。
水流连续流通一阵后,减压阀的开启产生自阻尼效应,使启闭动作趋于平稳。
3、安装方法减压阀应在水平管道上垂直安装,并应满足安装方法的各项要求。
1)过滤器和安全阀应按例图一样水平安装。
2)使用液体时过滤器应使用40目的过滤网,气体时应使用80目的过滤网。
3)为了检修应像例图一样应设有旁通管道,并为了分解维修上部空间应留H(参考下表)以上的空间。
4)用于气体时,因减压阀后面体积膨胀,所以请使用扩张管,出口处管道要大。
5)使用液体时,尽可能使用直管,直管的长度要在阀门口径的10~20倍(最低500mm)。
6)使用液体时,为了维修方便出口处应设排放管。
7)在管道中减压阀的故障主要是异物引起的,所以在流体通过减压阀前应充分清洗管道(约30分钟)。
SIN OREFINE 减压阀操作、维护、安全规程序号:122014022403生效期:2015-07-03共1页第1页操作步骤:1.操作人员必须时刻牢记“安全第一、预防为主、综合治理”方针,遵守安全规范,防止事故发生。
2.根据的部件有不同的打压压力要求。
减压器打压压力表(0-6MPa)调节范围是(0.4-4MPa),考虑到阀体要消耗一些压力,阀前和阀后压力不一样,要适当调高阀前的压力。
打压部件压力减压器大小打压压力表的压力换热器氟侧 3.4MPa 0-6MPa溶液侧0.2MPa 0-6MPa排气降温法兰氟侧 3.4MPa 0-6MPa制冷 2.5MPa 0-6MPa表格(1)3.操作步骤:3.1氮气气瓶开启时,要确保调节气压顶针是在松开的状态下、缓慢着开启气瓶阀门。
(减压阀)3.2 调节气压顶针顺时针方向旋转调节打压压力表,打压部件所需要的压力见附件表格(1) 3.3 调好压力后,把气管头连接到打压部件上,再慢慢调节气管开关通过观察部件上的压力表指针来确认压力是否达到要求。
配布部门:生产部X 2 品质部X 1 采购部X 1 物资部X 1售后部工艺留存X 1编制审核会签批准SIN OREFINE 减压阀操作、维护、安全规程序号:122014022403生效期:2015-07-03共1页第1页3.4 工作结束后,先关闭气瓶阀门、逆时针方向旋转松开顶针、并把气管余气慢慢放尽。
这样可以保护弹簧和减压活门免受损坏。
(示意图)维护保养:1.减压器必须保持清洁,使用时一定要检查减压器上不得沾有油污,如有油污要及时清理干净。
2.气体使用时不能全部用尽,必须留有剩余压力;永久气瓶剩余压力不应小于0.05Mpa以下。
3.减压器安装之前,要略开气瓶阀门,吹除污物,以防止灰尘和水分带入减压器内,损坏减压器里面的零件。
4.在使用中发现减压器有漏气现象,压力表指针动作不灵敏等应及时报修。
5.减压器使用过程中发现冻结,需要用热水或蒸汽解冻,绝不能用火焰或红铁烘烤。
压力表减压阀型号及安全使用方法范本一、型号选择1. 手动减压阀型号推荐:XYZ-50002. 自动减压阀型号推荐:ABC-8000二、手动减压阀的安全使用方法1. 在使用手动减压阀之前,请确保您已经了解以下内容:a) 减压阀的工作原理和结构。
b) 相关压力和流量的知识,以便正确设置减压阀。
c) 减压阀的安装和连接方式。
2. 安装与连接:a) 在选择合适的减压阀之后,根据设备的工作环境和要求,选择合适的安装位置。
确保阀门与其连接的管道处于垂直位置。
b) 使用合适的密封垫片和紧固件,将减压阀与管道进行连接。
确保连接处无泄漏。
c) 在连接处安装压力表,以便实时监测系统压力。
3. 设置压力:a) 手动减压阀配备有调节旋钮。
根据系统的要求和设备的压力范围,将旋钮逆时针旋转,直至达到所需的压力值(根据压力表的读数)。
确保减压阀稳定工作,不出现压力过高或过低的情况。
b) 设置后,请务必锁紧调节旋钮,以避免意外改变压力设定值。
4. 定期检查和维护:a) 定期检查减压阀的各个部件是否正常工作,并清洁其表面,以保持操作顺畅。
b) 若发现任何损坏或异常情况,请立即停止使用并联系专业人员进行维修或更换。
三、自动减压阀的安全使用方法1. 在使用自动减压阀之前,请确保您已经了解以下内容:a) 自动减压阀的工作原理和结构。
b) 相关压力和流量的知识,以便正确设置减压阀。
c) 减压阀的安装和连接方式。
2. 安装与连接:a) 在选择合适的减压阀之后,根据设备的工作环境和要求,选择合适的安装位置。
确保阀门与其连接的管道处于垂直位置。
b) 使用合适的密封垫片和紧固件,将减压阀与管道进行连接。
确保连接处无泄漏。
c) 在连接处安装压力表,以便实时监测系统压力。
3. 设置压力范围:a) 自动减压阀配备有调节旋钮。
根据系统的要求和设备的压力范围,将旋钮逆时针旋转,直至达到所需的压力范围(根据压力表的读数)。
b) 设置后,请务必锁紧调节旋钮,以避免意外改变压力设定值。
使用说明书减压阀宏源自动化仪表有限公司概述减压阀(Reducing valve)是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,在进口压力不断变化的情况下,保持出口压力在设定的范围内,保护其后的生活生产器具。
按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式;按阀座数目可人为单座式和双座式;按阀瓣的位置不同可分为正作用式和反作用式。
第一章 产品技术参数一、工作原理蒸汽减压阀是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,在进口压力不断变化的情况下,保持出口压力在设定的范围内,保护其后的生活生产器具。
本类阀门在管道中一般应当水平安装。
蒸汽减压阀是气动调节阀的一个必备配件,主要作用是将气源的压力减压并稳定到一个定值,以便于调节阀能够获得稳定的气源动力用于调节控制。
蒸汽减压阀的工作由阀后压力进行控制。
当压力感应器检测到阀门压力指示升高时,减压阀阀门开度减小;当检测到减压阀后压力减小,减压阀阀门开度增大,以满足控制要求。
蒸汽减压阀—该阀门的减压比必须在一定程度上高于系统值;即使在最大或者最小流量时它也应该能够对正作用或者反作用控制信号做出响应。
这些阀门应该针对有用控制范围选择,即最大流量的20%到80%。
正常为等比型或者具有等比特性。
活塞式减压阀工作原理:减压阀出厂时,调节弹簧处于未压缩状态,此时主阀瓣和副阀瓣处于关闭状态,使用时按顺时针方向转动调节螺钉,压缩调节弹簧,使膜片下移顶开副阀瓣,介质由a孔通过副阀座到b孔进入活塞上方,活塞在介质压力作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后,同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧。
副阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时主阀瓣在主阀瓣弹簧力的推动下上移,使主阀瓣与主阀座的间隙减小,介质流量随之减少,使阀后压力随之下降到的新的平衡,反之当阀后压力低于调定压力时,主阀瓣和主阀座间隙增大,介质流量随之增加,使阀后压力随之增高达到新的平衡。
先导式减压阀针阀调节方法
先导式减压阀是一种常用于传统压缩空气系统中的调压装置,其主要作用是控制系统中的气压大小,从而达到稳定运行的目的。
其中,针阀是先导式减压阀的核心部件之一,其调节精度和性能直接影响整个系统的稳定性和可靠性。
以下是一些先导式减压阀针阀调节方法,供参考:
1. 了解工作压力范围:在调节先导式减压阀针阀前,首先要了解整个系统的工作压力范围,确定针阀的调节范围和调节力度。
2. 调节针阀弹簧力:针阀弹簧力是控制针阀开度的关键因素之一,一般采用螺母调节方式进行调节。
调节针阀弹簧力时,应注意弹簧力过大容易导致压力过低,反之过小则会导致压力过高。
3. 调节针阀孔径:针阀孔径也是影响针阀开度的重要因素之一。
针阀孔径越大,则针阀开度越大,气压也会相应降低。
在调节针阀孔径时,应注意孔径过大会影响系统的稳定性和可靠性,过小则会影响气压的流量和调节精度。
4. 校准针阀刻度:在调节针阀时,应根据实际需要进行校准,确保针阀刻度与实际气压值相符,以保证系统的稳定性和可靠性。
总之,先导式减压阀针阀调节需要认真、细致地进行,才能确保整个系统的稳定性和可靠性。
在调节过程中,应注意尽可能减少对系统的干扰和损害,保证系统的正常运行。
- 1 -。

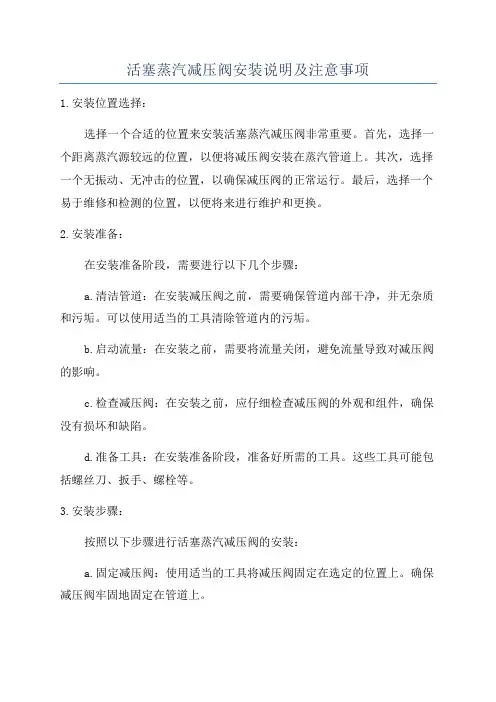

活塞蒸汽减压阀安装说明及注意事项1.安装位置选择:选择一个合适的位置来安装活塞蒸汽减压阀非常重要。
首先,选择一个距离蒸汽源较远的位置,以便将减压阀安装在蒸汽管道上。
其次,选择一个无振动、无冲击的位置,以确保减压阀的正常运行。
最后,选择一个易于维修和检测的位置,以便将来进行维护和更换。
2.安装准备:在安装准备阶段,需要进行以下几个步骤:a.清洁管道:在安装减压阀之前,需要确保管道内部干净,并无杂质和污垢。
可以使用适当的工具清除管道内的污垢。
b.启动流量:在安装之前,需要将流量关闭,避免流量导致对减压阀的影响。
c.检查减压阀:在安装之前,应仔细检查减压阀的外观和组件,确保没有损坏和缺陷。
d.准备工具:在安装准备阶段,准备好所需的工具。
这些工具可能包括螺丝刀、扳手、螺栓等。
3.安装步骤:按照以下步骤进行活塞蒸汽减压阀的安装:a.固定减压阀:使用适当的工具将减压阀固定在选定的位置上。
确保减压阀牢固地固定在管道上。
b.连接管道:使用适当的工具将管道与减压阀连接。
确保连接部分密封良好,以防止压力泄漏。
c.调整减压阀:将减压阀调整到所需的压力范围。
可以根据实际需求使用适当的工具来调节减压阀的压力。
d.测试减压阀:在安装完成后,需要对减压阀进行测试,以确保其正常运行。
可以通过加压或其他方法来测试减压阀的功能和性能。
4.注意事项:在安装活塞蒸汽减压阀时,需要注意以下几点:a.安全措施:在安装过程中,必须遵守相关的安全措施,以保证工作人员的安全。
b.使用正确的工具:使用适当的工具进行安装,确保固定和连接的牢固和紧密。
c.防止渗漏:在安装过程中,必须确保连接部分的紧密性,以防止压力泄漏。
d.进行测试:在安装完成后,必须对减压阀进行测试,以确保其正常运行。
e.定期维护:安装完成后,应定期进行维护和检查,以确保减压阀的性能和安全。
f.遵守规范:在安装过程中,必须遵守相关的规范和标准,确保安装符合要求。
总结:活塞蒸汽减压阀的安装涉及一系列步骤和注意事项。
工作行为规范系列
减压阀的安装与调节方法(标准、完整、实用、可修改)
编号:FS-QG-65730减压阀的安装与调节方法Installation and adjustment method of pressure reducing valve
说明:为规范化、制度化和统一化作业行为,使人员管理工作有章可循,提高工作效率和责任感、归属感,特此编写。
减压阀的安装非常容易,在每一只减压阀的包装盒上或盒内均有减压阀的安装使用说明,按照说明您能很容易地了解减压阀的外形结构和安装方法,确保减压阀的正常使用,使您能够舒适长久地使用减压阀。
减压阀安装必须严格按照阀体上的箭头方向保持和流体流动方向一致。
如果水质不清洁含有一些杂质,必须在减压阀的上游进水口安装过滤器(我们建议过滤精度不低于0.5mm)。
减压阀在管道中起到一定的止回作用,为了防止水锤的危害,也可安装小的膨胀水箱,防止损坏管道和阀门。
过滤器必须安装在减压阀的进水管前,而膨胀水箱必须安装在减压阀出水管后!
如果您需要将减压阀安装在热水系统时,您必须在减压
阀和膨胀水箱之间安装止回阀,这样既可以让膨胀水箱吸收由于热膨胀而增加的水的体积,又可以防止热水回流或压力波动对减压阀的影响,确保减压阀长期正常工作。

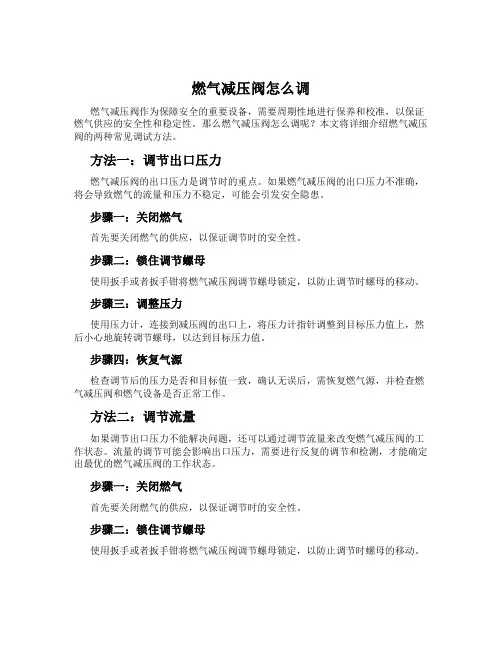

减压阀出口压力的调节方法:
1.把减压阀上面的黑色盖子打开,找到调整减压阀出口压力的地方,用一字起子把减压阀弹簧逆时针拧到最松状态;
2.把减压阀上的压力表接口的黑色堵头取下,把压力表安装到压力表接口;
3.把减压阀安装到管道上,关闭减压阀阀后的球阀或者闸阀;
4.用一字起子顺时针旋转,使弹簧力逐渐变大,可以发现压力表读数不断变大,当达到所需要的出口压力值时,停止旋转,把黑色盖子重新盖上,以免灰尘或其他脏污掉到减压阀发体内;
5.打开减压阀阀后的球阀或闸阀,打开阀后的水龙头或其他用水器具,观察减压阀阀体上压力表的读数,可以发现此时压力值比刚设定的压力值略小,这个是正常的,因为调整压力的时候是在静压状态下进行的,当有人用水的时候,
水从阀芯通过会有一定的液体阻力,所以压力会稍小,当无人用水时压力值又恢复到设置值。
6.如果需要把已经安装在系统上的减压阀的出口压力变小,要首先关闭减压阀入口的球阀或者闸阀,打开减压阀出口的球阀货闸阀,把减压阀出口的压力泄掉,然后把调压弹簧调到最松,关闭减压阀出口的球阀或者闸阀,打开减压阀入口的球阀或闸阀,再来重新顺时针旋转慢慢增加减压阀出口压力到所需要的值即可。
