信号隔离器怎么接线

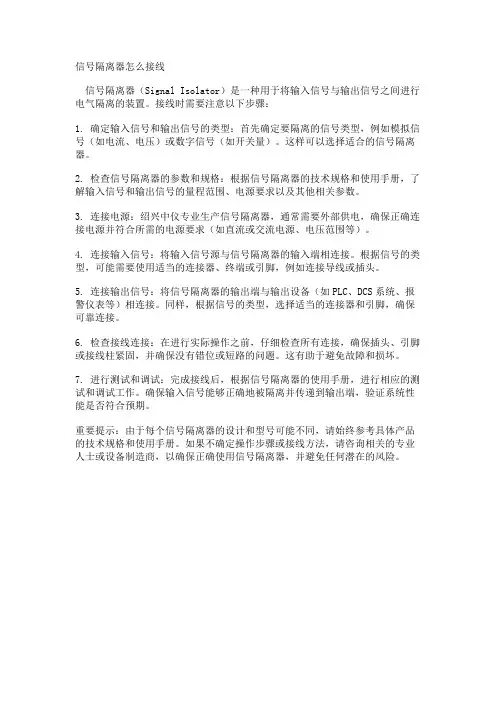

信号隔离器（Signal Isolator）是一种用于将输入信号与输出信号之间进行电气隔离的装置。
接线时需要注意以下步骤：
1. 确定输入信号和输出信号的类型：首先确定要隔离的信号类型，例如模拟信号（如电流、电压）或数字信号（如开关量）。
这样可以选择适合的信号隔离器。
2. 检查信号隔离器的参数和规格：根据信号隔离器的技术规格和使用手册，了解输入信号和输出信号的量程范围、电源要求以及其他相关参数。
3. 连接电源：绍兴中仪专业生产信号隔离器，通常需要外部供电，确保正确连接电源并符合所需的电源要求（如直流或交流电源、电压范围等）。
4. 连接输入信号：将输入信号源与信号隔离器的输入端相连接。
根据信号的类型，可能需要使用适当的连接器、终端或引脚，例如连接导线或插头。
5. 连接输出信号：将信号隔离器的输出端与输出设备（如PLC、DCS系统、报警仪表等）相连接。
同样，根据信号的类型，选择适当的连接器和引脚，确保可靠连接。
6. 检查接线连接：在进行实际操作之前，仔细检查所有连接，确保插头、引脚或接线柱紧固，并确保没有错位或短路的问题。
这有助于避免故障和损坏。
7. 进行测试和调试：完成接线后，根据信号隔离器的使用手册，进行相应的测试和调试工作。
确保输入信号能够正确地被隔离并传递到输出端，验证系统性能是否符合预期。
重要提示：由于每个信号隔离器的设计和型号可能不同，请始终参考具体产品的技术规格和使用手册。
如果不确定操作步骤或接线方法，请咨询相关的专业人士或设备制造商，以确保正确使用信号隔离器，并避免任何潜在的风险。

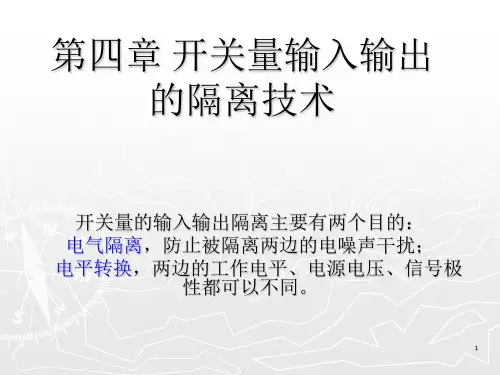

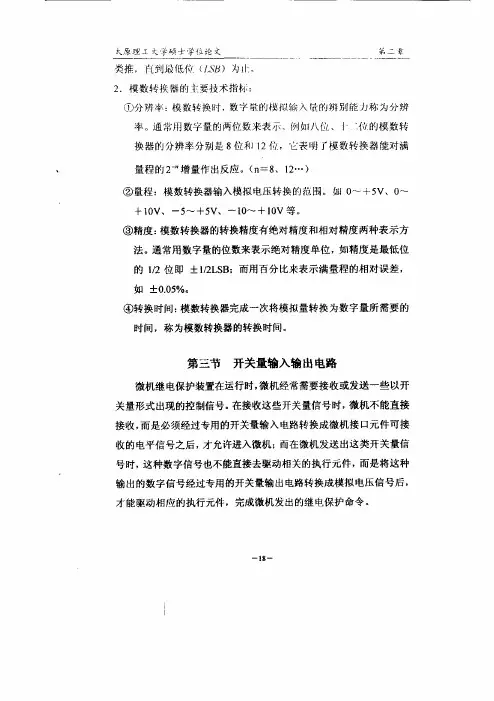

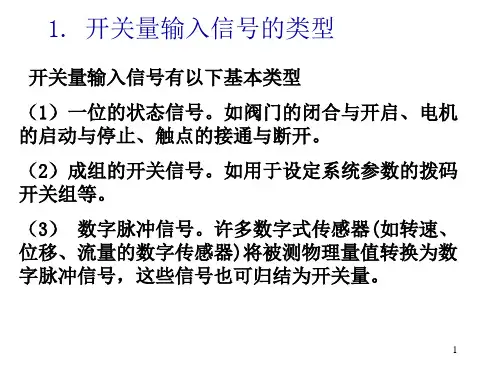

开关量输入/输出电路一、开关量的隔离与抗干扰1、开关量的隔离（1）隔离的作用隔离的主要作用是：使低压输入电路与大功率的电源隔离；外部现场器件与传输线同数字电路隔离，以免计算机受损；限制地回路电流与地线的错接而带来的干扰；多个输入电路之间的隔离。
（2）开关量的隔离方法常用的开关量的隔离方法主要有以下方式。
○1光电隔离。

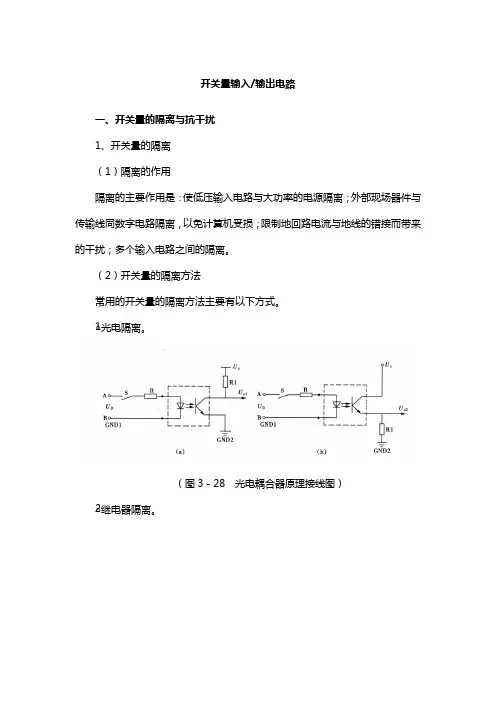

（图3－28 光电耦合器原理接线图）○2继电器隔离。
（图3－29 采用继电器隔离的开关原理接线图）○3继电器和光电耦合器双重隔离。
2、抗干扰软件抗干扰措施主要是适当增加延时，以躲开触点抖动的影响。
二、开关量的采集、检测与变位识别1、开关量的采集方式（图3—30 中断申请电路图）当开关状态发生变化时，由于Q端仍保持原状态，D、Q异或的结果使输出由低电平跳变为高电平，通过非门变成低电平向CPU申请一次中断。
当CPU 响应中断以后，发出INTA信号使触发器触发。
D、Q状态趋于一致，异或门输出又成为低电平。
2、开关动作的检测把3次采样的开关量用A、B、C三个布尔数来表示，从中任取出两个进分“与”运算，如果其中有两个或两个以上为“1”，则运算结果必定有一个为“1”；反之，若有两个或两个以上为“0”，则运算结果必定全为“0”。
另外，再根据“或”运算的规则，在N个数中只要有一个是“1”，则运算结果必定是“1”；只有当N个数全为“0”时，结果才为“0”。
可以把三取二表决的算法用以下逻辑算式来处理（A·B）＋（B·C）＋（C·A）（3－15）3、开关变位的识别开关量的状态通常用一位二进制数来表示，例如用“1”代表闭合，用“0”代表断开。
变电所的开关量数目很多，为了简化分析，下面只对用一个字节的二进制数表示的8个开关状态进行分析，但所得到的结论具有普遍的意义。
○1现状○＋原状，若有变位则该位为1；若无变位，则该位为0。
○2（现状○＋原状）∧原状，若为1，则该位由1→0。
○3（现状○＋原状）∧现状，若为1，则该位由0→1。
开关量隔离器原理开关量隔离器是一种用于电路隔离和信号转换的重要装置。
它可以将一个电路的信号隔离开来，不同电路之间的信号不会相互影响，从而保证了电路的稳定性和安全性。
本文将从以下几个方面对开关量隔离器的原理进行详细的介绍。
一、什么是开关量隔离器开关量隔离器是一种基于继电器、光电或半导体器件的隔离电路，在工业自动化中广泛应用。
它通过输入端的信号状态控制输出端的信号状态，起到隔离和转换信号的作用。
一般来说，开关量隔离器能够分为两种类型：电隔离和光隔离，其中电隔离使用的是继电器，光隔离使用的是光电耦合器或固态继电器。
二、开关量隔离器的作用开关量隔离器的作用在于隔离和转换信号。
在多电路控制系统中，为了保证各个电路的安全和稳定，需要对它们进行分离，以免电路之间相互影响。
隔离器通过实现这种分离，使每个电路都能够独立地进行控制和监测，避免了混乱和危险的产生。
此外，开关量隔离器还可以实现信号的转换，将信号转化为合适的形式，以满足其他电路的需求。
三、开关量隔离器的工作原理开关量隔离器的工作原理是将输入端的信号分离开来，并在输出端重新产生一个与输入端电压等效的信号。
在电隔离器中，继电器负责完成输入端和输出端之间的开关控制。
继电器内部包含两个线圈，通过这两个线圈可以实现输入端和输出端之间的电隔离。
在光隔离器中，光电耦合器或固态继电器被用来隔离输入和输出端之间的电路，进而保证电路的稳定性和安全性。
四、开关量隔离器的优缺点开关量隔离器的优点主要在于其能够保护电路的稳定性和安全性，避免电路之间相互干扰和故障的发生。
此外，开关量隔离器使用方便，可靠性高，使用寿命长。
相对地，其缺点在于其成本较高和性能不够优越的情况下对系统性能会产生一定的影响。
综上所述，开关量隔离器作为一种重要的隔离电路，在电气自动化领域中发挥着重要作用。
其原理和工作方式已经非常明确，对于工程实践具有非常明显的指导意义。
我们期望随着技术的不断进步，开关量隔离器能够不断改进其性能和使用范围，为自动化控制系统的稳定性和安全性贡献更多的力量。
PLC开关量输入／输出单元的接线方式核心提示：1．输入接线方式按PLC的输入单元与用户设备接线方式的形式可分为汇点式输入接线和分隔式输入接线两种基本形式，如图1.12所示。
汇点式输入接线是指输入回路有一1．输入接线方式按PLC的输入单元与用户设备接线方式的形式可分为汇点式输入接线和分隔式输入接线两种基本形式，如图1.12所示。
汇点式输入接线是指输入回路有一个公共端（汇集端）COM，它可以是全部输入点为一组，并共用一个公共端和一个电源，如图1.12 (a)所示的直流输入单元，其直流电源由P LC内部提供。
汇点式输入接线方式也可以采用将全部输入点分为Ⅳ组，每组有一个公共端和一个单独的电源，如图1.12 (b)所示。
汇点式输入接线方式可以用于直流，也可以用于交流输入单元，交流输入单元的电源由用户提供。
分隔式输入接线方式如图1.12 (c)所示，它是将每个输入点单独用各自的电源接入输入单元，在输入端没有公共的汇点，每个输入器件是隔离的。
2．输出接线方式根据输出单元与外部用户输出设备的接线形式不同，输出接线方式可分为汇点式输出和分隔式输出两种基本形式，如图1.12 (d)所示。
可以把全部输出点汇集成一组共用一个公共端COM和一个电源；也可以将所有的输出点分成Ⅳ组，每组有一个公共端COM和一个单独的电源。
这两种形式的电源均由用户提供，可根据实际负载确定选用直流或交流电源。
图1.12 输入／输出接线3．开关量输入单元的接线方式说明PLC的输入端用于连接按钮开关及各类传感器。
这些器件的功率消耗都很小，一般可以采用PLC内部电源为其供电，也可以由外部设备供电。
图1.13所示为FX系列PLC的输入／输出端开关量信号的接线示意图，PLC开关量输入端的接线说明如下所述。
(1)图中·表示空端子，勿接线。
(2)如图1.13 (a)所示，PLC输入端的XO～X3采用汇点式接线方式。
(3)图1.13 (b)中的XO和X1接入传感器信号，其中XO端的传感器采用PLC内部的24VDC工作电源供电，XI端的传感器采用外部电源为其供电。
开关量输出电路
开关量输出回路主要包括保护的跳闸出口以及本地和中央信号等。
原理逻辑如附图3所示。
一般都采用并行接口的输出口来控制有接点继电器（干簧或密封小中间继电器）的方法，但为了提高抗干扰能力，最好也经过一级光电隔离，如图5.13所示。
图5.13 装置开关输出回路接线图
只要由软件使并行口的PB0输出“0”，PB1输出“1”，便可使与非门H1输出低电平，光敏三极管导通，继电器J被吸合。
在初始化和需要继电器J返还时，应使PB0输出“1”，PB1输出“0”。
设置反相器B1及与非门H1而不是将发光二极管直接同并行口相连，一方面是因为并行口带负载能力有限，不足以驱动发光二极管，另一方面因为采用与非门后要求满足两个条件才能使继电器J动作，增加了抗干扰能力。
图5.13中的PB0经一反相器，而PB1却不经反相器，这样可防止拉合直流电源的过程中继电器J的短时误动作。
因为在拉合直流电源过程中，当5V电源处在中间某一临界电压值时，可能由于逻辑电路的工作紊乱而造成保护误动作，特别是保护装置的电源往往接有大容量的电容器，所以拉合直流电源时，无论是5V电源还是驱动继电器J用的电源E，都可能相当缓慢的上升或下降，从而两个相反的条件相互制约，可以可靠的防止误动作。
插件原理逻辑图中，信号及电平输出电路占用8255A的C口的高四位为面板提供四个不同插件的内部显示信号，亦可经光电隔离后向外部提供电平信号。
开关量输入/输出电路一、开关量的隔离与抗干扰1、开关量的隔离（1）隔离的作用隔离的主要作用是：使低压输入电路与大功率的电源隔离；外部现场器件与传输线同数字电路隔离，以免计算机受损；限制地回路电流与地线的错接而带来的干扰；多个输入电路之间的隔离。
（2）开关量的隔离方法常用的开关量的隔离方法主要有以下方式。
○1光电隔离。
（图3－28 光电耦合器原理接线图）○2继电器隔离。
（图3－29 采用继电器隔离的开关原理接线图）○3继电器和光电耦合器双重隔离。
2、抗干扰软件抗干扰措施主要是适当增加延时，以躲开触点抖动的影响。
二、开关量的采集、检测与变位识别1、开关量的采集方式（图3—30 中断申请电路图）当开关状态发生变化时，由于Q端仍保持原状态，D、Q异或的结果使输出由低电平跳变为高电平，通过非门变成低电平向CPU申请一次中断。
当CPU 响应中断以后，发出INTA信号使触发器触发。
D、Q状态趋于一致，异或门输出又成为低电平。
2、开关动作的检测把3次采样的开关量用A、B、C三个布尔数来表示，从中任取出两个进分“与”运算，如果其中有两个或两个以上为“1”，则运算结果必定有一个为“1”；反之，若有两个或两个以上为“0”，则运算结果必定全为“0”。
另外，再根据“或”运算的规则，在N个数中只要有一个是“1”，则运算结果必定是“1”；只有当N个数全为“0”时，结果才为“0”。
可以把三取二表决的算法用以下逻辑算式来处理（A·B）＋（B·C）＋（C·A）（3－15）3、开关变位的识别开关量的状态通常用一位二进制数来表示，例如用“1”代表闭合，用“0”代表断开。
变电所的开关量数目很多，为了简化分析，下面只对用一个字节的二进制数表示的8个开关状态进行分析，但所得到的结论具有普遍的意义。
○1现状○＋原状，若有变位则该位为1；若无变位，则该位为0。
○2（现状○＋原状）∧原状，若为1，则该位由1→0。
○3（现状○＋原状）∧现状，若为1，则该位由0→1。
