ABS工作原理和工作过程图1. ABS工作原理ABS即为Anti-lock Braking System，反锁死制动系统。
ABS采用了一系列传感器、液压控制单元和执行器来监测车轮速度并自动调节制动压力，以防止车轮在制动时完全锁死，从而提高制动性能和减少制动距离。
ABS主要原理可分为以下几个步骤：•传感器检测车轮速度：ABS系统中装有传感器，用于实时监测车轮的速度。
•比较车轮速度：ABS系统会比较各个车轮的速度，如果发现某个车轮速度明显低于其他车轮，则说明该车轮即将锁死。
•减少制动压力：当检测到车轮即将锁死时，ABS系统会降低该车轮的制动压力，避免车轮锁死造成的打滑现象。
•保持车辆稳定：通过调节各车轮的制动压力，ABS系统可以确保车辆在制动时始终保持稳定，避免车辆失控风险。
2. ABS工作过程图下面是ABS工作过程的简化示意图：+--------------+ +-----------+ +----------------+| 车轮速度传感器+---+ 控制单元 +---+ 制动执行器 |+--------------+ +-----------+ +----------------+| | || | || +--------+--------+ || | 刹车踏板信号传感器+--------+| +------------------+| |+--------------------------+在这个示意图中，左侧是车轮速度传感器，用于监测车轮的速度信息，传输给中央控制单元。
中央控制单元根据车轮速度信息和刹车踏板信号传感器的信息，判断车轮是否即将锁死，然后调节制动执行器来实现制动压力的调控，保持车辆制动时稳定性。
以上就是ABS的工作原理和工作过程图的简要介绍。
ABS系统的应用大大提高了汽车行驶时的安全性和稳定性，是现代汽车制动系统中的重要组成部分。
2、ABS系统结构组成及工作原理ABS防抱死制动系统通常由电控单元ECU、液压控制单元（液压调节器）和车轮速度传感器等组成。
一、ABS系统电控单元ECU（一）概述ABS系统电子控制部分可分为电子控制单元（ECU）、ABS模块、ABS计算机等，以下简称ECU。
70年代中期之前，电子控制单元正处于开发阶段，当时的ECU是由运算放大器、晶体管、电阻及电容等分立元件组成的模拟电路构成。
模拟电路存在的问题较多，元件数量多、组织生产难度大、噪声难以控制、零点漂移大，集成度很低的分立式ECU的外形尺寸也很大。
目前的ECU主要是由集成度、运算精度都很高的数字电路组成。
由于ABS装置目前已从高级轿车开始逐步向家庭轿车普及，因此，需要在很短的时间内开发出适合各种车型的ABS装置。
各种新开发的ABS几乎都是采用微型电子控制的ECU。
最初的模拟电路约由1000个电子元件组成，现在的ECU采用专用集成电路，混合集成电路，元件数量缩减到70个左右，大大减少了ECU的重量、体积和成本，提高了可靠性和生产率。
随着生产技术及汽车电路可靠性的提高，从原来的穿体安装结构发展到表面安装结构，体积更小。
（二）ECU的基本结构ECU由以下几个基本电路组成：①车速传感器的输入放大电路。
②运算电路。
③电磁阀控制电路。
④稳压电源、电源监控电路、故障反馈电路和继电器驱动电路。
各电路的联接方式如图1-1～图1-3所示。
图1-1 四传感器二通道系统ECU模块图图1-2 四传感器三通道系统ECU模块图图1-3 四传感器四通道系统ECU模块图1、车速传感器的输入放大电路安装在各车轮上的车速传感器根据轮速输出交流信号，输入放大电路将交流信号放大成矩形波并整形后送往运算电路。
不同的ABS系统中轮速传感器的数量是不一样的。
每个车轮都装轮速传感器时，需要四个，输入放大电路也就要求有四个。
当只在左右前轮和后轴差速器安装轮速传感器时，只需要三个，输入放大电路也就成了三个。
epb结构与原理EPB（Electronic Parking Brake）即电子驻车制动系统，是一种电子控制的自动驻车制动系统，通过电子信号控制车辆的制动器实现驻车功能。
与传统的手刹相比，EPB具有操作方便、制动力分配准确、自动释放等优点，逐渐成为现代汽车上常见的驻车制动系统。
EPB的结构主要包括电子控制单元（ECU）、电动执行器（actuator）、传感器、手动释放机构等组成。
下面将详细介绍EPB的结构和工作原理。
1.电子控制单元（ECU）：EPB的核心部件之一，主要负责接收各种传感器信号，计算控制逻辑，并输出相应的控制信号给电动执行器。
ECU通常由微控制器、输入输出接口电路、存储器和电源电路等组成。
2. 电动执行器（Actuator）：EPB的另一个核心部件，根据ECU的控制信号，控制制动器的工作状态。
电动执行器通常采用电机和螺杆机构的组合，通过电机的旋转驱动螺杆，使制动器的活塞向外或向内运动，从而实现制动或释放。
3.传感器：EPB系统中的传感器主要用于检测车辆的状态和环境信息，为ECU提供必要的输入信号。
常见的传感器包括倾斜传感器、制动液压传感器、制动踏板位置传感器等，借助这些传感器的信号，ECU可以准确判断车辆的运行状态和驾驶员的操作意图。
4.手动释放机构：EPB系统为了应对电子系统故障或电源失效等情况，通常会配备手动释放机构，用于手动操作制动器的释放。
手动释放机构可以是机械的，也可以是电子的，通过手动操作可以将制动器释放，以确保车辆能够正常行驶。
EPB的工作原理如下：1.制动施加：当驾驶员按下驻车按钮或踩下制动踏板时，ECU接收到相应的信号，计算出制动力的需求，并将控制信号发送给电动执行器。
电动执行器根据控制信号的指令，将制动器的活塞向外推动，使制动器与刹车盘或刹车鼓摩擦，产生制动力。
2.制动释放：当驾驶员按下释放按钮或踩下加速踏板时，ECU接收到相应的信号，计算出制动释放的需求，并将控制信号发送给电动执行器。

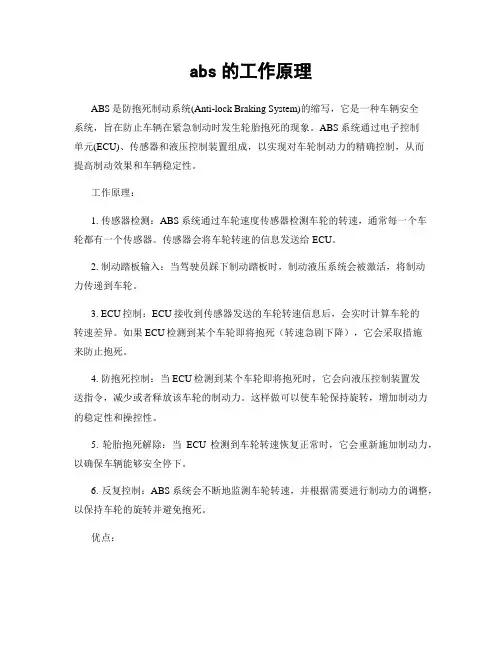

abs的工作原理ABS是防抱死制动系统(Anti-lock Braking System)的缩写，它是一种车辆安全系统，旨在防止车辆在紧急制动时发生轮胎抱死的现象。
ABS系统通过电子控制单元(ECU)、传感器和液压控制装置组成，以实现对车轮制动力的精确控制，从而提高制动效果和车辆稳定性。
工作原理：1. 传感器检测：ABS系统通过车轮速度传感器检测车轮的转速，通常每一个车轮都有一个传感器。
传感器会将车轮转速的信息发送给ECU。
2. 制动踏板输入：当驾驶员踩下制动踏板时，制动液压系统会被激活，将制动力传递到车轮。
3. ECU控制：ECU接收到传感器发送的车轮转速信息后，会实时计算车轮的转速差异。
如果ECU检测到某个车轮即将抱死（转速急剧下降），它会采取措施来防止抱死。
4. 防抱死控制：当ECU检测到某个车轮即将抱死时，它会向液压控制装置发送指令，减少或者释放该车轮的制动力。
这样做可以使车轮保持旋转，增加制动力的稳定性和操控性。
5. 轮胎抱死解除：当ECU检测到车轮转速恢复正常时，它会重新施加制动力，以确保车辆能够安全停下。
6. 反复控制：ABS系统会不断地监测车轮转速，并根据需要进行制动力的调整，以保持车轮的旋转并避免抱死。
优点：1. 提高制动效果：ABS系统可以在紧急制动时避免车轮抱死，保持车轮旋转，从而提供更好的制动效果。
这有助于缩短制动距离，减少碰撞风险。
2. 提高操控性和稳定性：通过精确控制车轮的制动力，ABS系统可以防止车辆在制动时失去方向稳定性。
这使得驾驶员能够更好地控制车辆，并减少失控的风险。
3. 提高驾驶舒适性：ABS系统可以避免车轮的颤动和噪音，提供更平稳的制动感受。
这可以提高驾驶舒适性，减少驾驶员的疲劳感。
4. 适应不同路面：ABS系统可以根据不同路面的情况，调整车轮的制动力分配。
这使得车辆在各种路况下都能保持稳定的制动性能。
5. 自动监测和修复：ABS系统可以自动监测传感器和其他组件的工作状态，并在发现故障时提供警告。

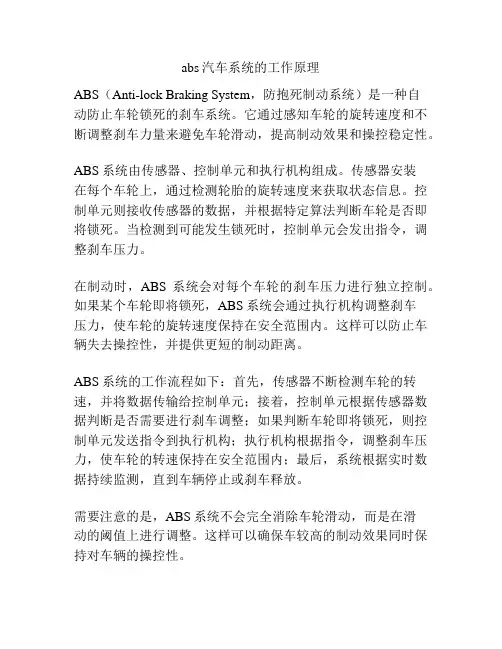

abs汽车系统的工作原理
ABS（Anti-lock Braking System，防抱死制动系统）是一种自
动防止车轮锁死的刹车系统。
它通过感知车轮的旋转速度和不断调整刹车力量来避免车轮滑动，提高制动效果和操控稳定性。
ABS系统由传感器、控制单元和执行机构组成。
传感器安装
在每个车轮上，通过检测轮胎的旋转速度来获取状态信息。
控制单元则接收传感器的数据，并根据特定算法判断车轮是否即将锁死。
当检测到可能发生锁死时，控制单元会发出指令，调整刹车压力。
在制动时，ABS系统会对每个车轮的刹车压力进行独立控制。
如果某个车轮即将锁死，ABS系统会通过执行机构调整刹车
压力，使车轮的旋转速度保持在安全范围内。
这样可以防止车辆失去操控性，并提供更短的制动距离。
ABS系统的工作流程如下：首先，传感器不断检测车轮的转速，并将数据传输给控制单元；接着，控制单元根据传感器数据判断是否需要进行刹车调整；如果判断车轮即将锁死，则控制单元发送指令到执行机构；执行机构根据指令，调整刹车压力，使车轮的转速保持在安全范围内；最后，系统根据实时数据持续监测，直到车辆停止或刹车释放。
需要注意的是，ABS系统不会完全消除车轮滑动，而是在滑
动的阈值上进行调整。
这样可以确保车较高的制动效果同时保持对车辆的操控性。
总之，ABS系统通过感知车轮旋转速度并持续调整刹车压力，防止车轮锁死，提高制动效果和操控稳定性。
这种工作原理使得驾驶者能够更好地控制车辆，减少事故发生的风险。
