螺栓固定式斜拉悬挑脚手架施工工法

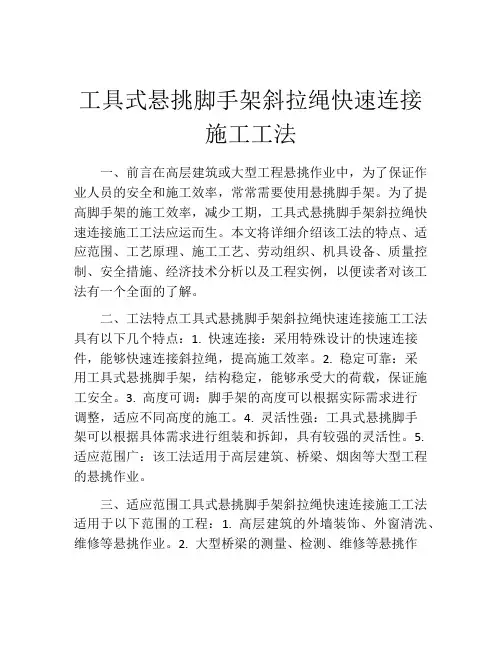

工具式悬挑脚手架斜拉绳快速连接施工工法一、前言在高层建筑或大型工程悬挑作业中，为了保证作业人员的安全和施工效率，常常需要使用悬挑脚手架。

为了提高脚手架的施工效率，减少工期，工具式悬挑脚手架斜拉绳快速连接施工工法应运而生。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以便读者对该工法有一个全面的了解。

二、工法特点工具式悬挑脚手架斜拉绳快速连接施工工法具有以下几个特点：1. 快速连接：采用特殊设计的快速连接件，能够快速连接斜拉绳，提高施工效率。

2. 稳定可靠：采用工具式悬挑脚手架，结构稳定，能够承受大的荷载，保证施工安全。

3. 高度可调：脚手架的高度可以根据实际需求进行调整，适应不同高度的施工。

4. 灵活性强：工具式悬挑脚手架可以根据具体需求进行组装和拆卸，具有较强的灵活性。

5. 适应范围广：该工法适用于高层建筑、桥梁、烟囱等大型工程的悬挑作业。

三、适应范围工具式悬挑脚手架斜拉绳快速连接施工工法适用于以下范围的工程：1. 高层建筑的外墙装饰、外窗清洗、维修等悬挑作业。

2. 大型桥梁的测量、检测、维修等悬挑作业。

3. 烟囱、高架桥、塔吊等高空作业的安装、维修等悬挑作业。

四、工艺原理该工法的实际工程应用，借助了工具式悬挑脚手架和斜拉绳快速连接技术。

利用快速连接件将斜拉绳连接到脚手架上，实现对工具式悬挑脚手架的快速组装和拆卸。

施工过程中，根据实际需要调整脚手架的高度和角度，使之达到最佳的施工位置。

五、施工工艺 1. 准备工作：对施工现场进行清理和整理，确保施工安全。

检查工具式悬挑脚手架和斜拉绳的完好性，准备好所需的机具设备。

2. 组装脚手架：按照施工图纸和要求，将脚手架的立杆和横杆进行组装，并根据需求调整脚手架的高度和角度。

3. 连接斜拉绳：使用快速连接件，将斜拉绳连接到脚手架上。

根据实际需要确定斜拉绳的数量和位置。

4. 调整脚手架：根据施工需求，调整脚手架的位置和高度。

悬挑式脚手架规范及专项施工方案要求
1、型钢锚固段长度及锚固型钢的主体结构後强度符合规范及专项施工方案要求。

（1）悬挑钢梁悬挑长度应按设计确定，固定段长度不应小于悬挑长度的 1.25倍。

（2）锚固位置设置在楼板上时，楼板的厚度不宜小于120mm,如果楼板厚度小于120mm应釆取加固措施。

（3）锚固型钢的主体结构砕强度等级不得低于C20。

2、悬挑钢梁卸荷钢丝绳设置方式符合规范及专项施工方案要求。

每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。

钢丝绳、钢拉杆不参与悬挑钢梁受力计算；钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20mm,吊环预埋锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固的规定。

3、悬挑钢梁的固定方式符合规范及专项施工方案要求。

（1）型钢悬挑梁固定端应釆用2个（对）及以上U形钢筋拉环或锚固螺栓与建筑结构梁板固定，U形钢筋拉环或锚固螺栓应预埋至後梁、板底层钢筋位置，并应与後梁、板底层钢筋焊接或绑扎牢固。

其锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固的规定。

（2）当型钢悬挑梁与建筑结构釆用螺栓钢压板连接固定时，钢压板尺寸不应小于100mmX10mm（宽X厚）；当釆用螺栓角钢压板连接时，角钢的规格不应小于63mmX63mmX6mmO
4、底层封闭符合规范及专项施工方案要求。

5、悬挑钢梁端立杆定位点符合规范及专项施工方案要求。

6、型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应小于100mm。

螺栓固定式斜拉悬挑脚手架施工工法龙信建设集团有限公司一、前言1.1随着国内房屋建筑高层和小高层结构的增多，型钢悬挑脚手架已经在建筑施工中广泛的运用。

目前普遍采用的型钢悬挑式脚手架的构造形式分为上悬斜拉式和下斜撑式，上悬斜拉式是在由结构伸出的型钢挑梁端部加钢丝绳斜拉（或在楼板上预埋钢筋环，外伸的横梁插入环内，在横向水平构件上搭设架子），进而悬挑外部的架体。

该方法需要的型钢较多，在剪力墙和柱的部位需要留设较大洞口不便于以后外墙的装修，且由于型钢非常的长，拆除不便、易发生危险。

下斜撑式悬挑脚手架是在型钢挑梁端部下面加一斜支撑。

从型钢悬挑脚手架所用的材料、制作、安拆、用工情况等方面分析，上悬斜拉式效果好于下斜撑式，但在使用方面上悬斜拉式不如下斜撑式方便。

1.2螺栓固定式斜拉悬挑脚手架(以下简称悬挑架体)施工工法综合上面两种型钢悬挑式脚手架的不足，采用悬挑型钢根部用高强螺栓固定在结构边梁上，端部再用钢筋拉杆上悬斜拉的一种施工方法，该方法解决施工空间狭小的困难，节约材料，制作、安装及拆卸方便，安全可靠。

1.3本工法分别在苏州塘北小区工程、苏州水巷邻里小区工程、苏州晋合洲际酒店工程、南京仁恒翠竹园工程、南京江湾城工程得到运用，南京江湾城项目2008年7月份通过南京市资深专家对边梁高强螺栓固定型钢悬挑脚手架施工方案评审。

二、工法特点2.1安全可靠：上悬斜拉式型钢挑脚手架采用钢丝绳作斜拉接（为软拉接），悬挑型钢梁一般需穿过建筑外墙埋置结构混凝土内，容易破坏外墙结构，造成渗水隐患。

本工法采用在已有结构边梁处预留孔，用高强螺栓与悬挑型钢连接，悬挑型钢梁作为悬挑式脚手架的承力构件，斜拉接采用钢筋拉接，并用水平槽钢将悬挑型钢连接起来增强稳定性，确保该脚手架在施工中的安全。

2.2克服施工空间狭小困难，安装拆卸方便：原下撑式悬挑架需在悬挑型钢梁下端制作三角式挑架作为支架，须大量材料、人力、安装不方便，施工场地狭小。

本工法与原悬挑体系相比仅型钢梁做为承力构件，高强螺栓穿过预留孔中，两边用螺帽拧固，端部加钢筋上悬斜拉，整个悬挑架体的下方施工面宽畅，施工、安装与拆除均方便。

悬挑脚手架施工方案悬挑脚手架施工方案悬挑梁：采用I18工字钢，锚固长度为1.70m，每道钢梁设置φ16钢丝绳作为保险绳。

墙外处悬挑1.25m，梁根部及外墙内侧处采用3根φ20压环圆钢地锚固定，φ20 U型螺杆在浇楼板砼时预埋，同时采用两根直径18，长1500mm HRB335级钢筋进行加强。

第一根圆钢锚固距工字钢末端200，第一根与第二根间距200，第三根圆钢锚固间距离建筑物边沿为100，锚固圆钢与工字钢间采用木楔塞紧。

工字钢前端立杆部位需焊接定位钢筋。

定距定位：放样悬挑梁位置并做好标记。

悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，悬挑长度应按设计确定。

普通主梁悬挑时，立杆直接支承在悬挑梁上，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同；上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。

通常采用在挑梁或纵向联粱上焊接150-200mm、外径ΦXXX的钢管或外径Φ25mm的钢筋，立杆套在其外，并同时在立杆下部设置扫地杆。

阳角处理：悬挑外架搭设阳角处，如“平面布置图”与“立面示意图1”中所示施工，除去45度角倾斜的工字钢为4m外，其余工字钢皆为3m长，槽钢与工字钢之间采取双面平焊，焊缝为二级，阳角处挂两道按“立面示意图2”中所示进行处理。

立杆：内立杆距外墙边300mm，立杆横距900、纵距1200、步距1800.相邻立杆的对接扣件不得在同一高度内。

下端第一根立杆交错用6m杆和3m杆相互错开。

在安装施工升降机位置，需在梯笼两侧架设一道立杆，并根据局标化要求，设置“Z”字型加强杆，保证架体的稳定性。

4.3大横杆：为了保证脚手架的稳定性，大横杆应设置在立杆内侧，长度不应小于三跨。

接长时，推荐使用对接扣件，且应交错布置。

相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨的两个相邻接头在水平方向错开的距离不应小于500mm。

各接头中心至最近主节点的距离不宜大于纵距的1/3.如果采用搭接方式接长，搭接长度不应小于1m，应等间距设置3个旋转扣件固定。

高层超长阳台格构斜拉式悬挑外脚手架施工工法高层超长阳台格构斜拉式悬挑外脚手架施工工法一、前言高层建筑的外立面施工一直是一个复杂而高难度的工程，特别是对于超长阳台这样的悬挑结构，传统的脚手架施工方式无法满足工程要求。

为了解决这个问题，并保证安全和施工效率，研发出了高层超长阳台格构斜拉式悬挑外脚手架施工工法。

二、工法特点1. 可适应不同形状的悬挑结构：该工法的主要特点之一是适用于各种形状的悬挑阳台，因为其结构可调节。

2. 施工效率高：相较于传统的施工方式，该工法可以大幅度缩短施工周期，提高施工效率。

3. 安全可靠：通过合理的工法设计和高强度材料的使用，保证了施工过程中的安全性和可靠性。

4. 结构简单：该工法采用格构结构和斜拉索结构，简化了施工过程中的步骤和操作，降低了施工难度。

三、适应范围该工法主要适应于高层建筑中的超长阳台格构斜拉式悬挑外脚手架施工，可广泛应用于各类大型商业建筑、公共建筑和工业建筑等。

四、工艺原理该工法的施工工艺与实际工程之间的联系是基于结构力学和材料力学的原理，采取了一系列的技术措施以保证施工的安全和稳定。

首先，根据悬挑结构的形状和尺寸进行结构设计，确定合理的格构和斜拉索的布置方式。

然后，选用高强度钢材作为主要材料，并采用专业的焊接和连接技术确保结构的牢固性。

最后，在施工过程中，根据工程实际情况进行严密的监测和验收，及时进行调整和修复。

五、施工工艺1. 搭设支撑脚手架：首先需要搭设适当的支撑脚手架，以支撑悬挑结构的重量。

2. 制作和安装格构：根据结构设计，制作合适的格构，并按照施工图纸进行安装。

3. 安装斜拉索：在悬挑结构上安装斜拉索，通过调整斜拉索的张力来平衡结构力学系统。

4. 安装工作平台：在格构上搭设工作平台，用于施工人员的操作和安全保护。

5. 进行施工作业：施工人员可以使用工作平台进行外立面的装饰、涂料喷涂等作业。

6. 完工验收：施工完成后，进行结构和质量验收，确保施工质量符合设计要求。

悬挑式外脚手架施工工法工法编号：WJGF008-2007完成单位：武汉建工第三建筑有限公司、武汉建工第二建筑有限公司主要完成人：傅志学张红涛邱北苓田安利彭腾飞1.前言随着城市建设的飞速发展，高层及超高层建筑物的不断增多，施工环境愈趋复杂，为了满足结构施工和外装饰施工的需要，悬挑式钢管扣件外脚手架因其适应性广、承载能力强、搭设与拆除方便等特点受到了广泛的应用。

本工法所述悬挑脚式外手架是指将全高的脚手架分成若干段，每段搭设高度不超过25m，利用型钢悬挑梁作脚手架基础分段多层悬挑，分段搭设的脚手架形式。

利用此方法可以适应搭设全高超过50m，周边环境复杂等常规落地式外脚手架无法满足的各种施工条件。

2.工法特点本工法在不改变外脚手架使用功能的前提下，具有以下特点：2.1将全高的脚手架分段搭设，不受常规落地式外脚手架搭设高度的限制，适应范围广，安全可靠。

2.2工作面位于建筑物的二楼及以上任意楼层，因此不受施工场地及周边环境的制约，可以节约施工场地，加快施工进度，有利于缩短工期。

2.3工字钢及其他配件属工具性质，可周转重复利用，节约成本。

3.适用范围悬挑式外脚手架适用于新建或改建的现浇钢筋混凝土结构工程，在以下三种施工条件时，其优点尤为突出：3.1建筑物0以下结构工程，基坑不能及时回填，而主体结构工程必须立即施工，否则将影响工期。

3.2高层建筑主体结构四周为裙房或其他建筑物，脚手架不能直接支承在上面。

3.3超高层建筑施工，脚手架搭设高度超过了落地式脚手架的容许搭设高度。

4.工艺原理悬挑式外脚手架是将需要搭设的整个脚手架分成若干段，利用悬挑支承结构作为脚手架的主要受力杆件和基础，上面搭设双排钢管扣件式脚手架，分段悬挑分段搭设。

反提钢丝绳锚固钢筋环工字钢脚手架立杆水平兜网安全网小横杆附墙件预埋钢管操作层拦腰杆图4-1 悬挑式外脚手架立面示意图目前常用的悬挑支承结构使用型钢作为悬挑梁挑出，一端搁置在建筑物上并与预埋在建筑物内的锚固钢筋固定，另一端挑出建筑物一定尺寸，其端头用钢丝绳斜拉，与上层建筑物固定，组成悬挑支承结构。

工字钢悬挑脚手架施工要点和施工工法工字钢悬挑式脚手架施工技术要点1. 架体高度20m及以上的悬挑式脚手架需要专家论证2. 钢梁截面高度不应小于160mm。

3. 悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。

4. 锚固型钢悬挑梁的U行钢筋拉环或锚固螺栓直径不宜小于16mm5. 固定段长度不应小于悬挑段长度的1.25倍。

6.当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于100mmx10mm(宽x厚）；当采用螺栓角钢压板连接时，角钢的规格不应小于63mmx63mmx6m7.型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应小于100mm.花篮拉杆工具式悬挑架施工工法1. 前言随着城市建设的飞速发展，高层及超高层建筑物的不断增多，施工环境愈趋复杂，为了满足结构施工和外装饰施工的需要，悬挑式钢管扣件外脚手架因其适应性广、承载能力强、搭设与拆除方便等特点受到了广泛的应用。

但以往的悬挑脚手架放置的工字钢，楼面放置的长度大于悬挑的长度，不仅浪费工字钢，同时也给后续的施工带来了不便。

本项目使用了一种新型的悬挑脚手架，既节约了工字钢的材料，又给装修施工带来了方便。

2. 工法特点2.1 本工法操作方便，适应范围广，安全可靠。

2.2 本工法改变了传统用钢丝绳卸载的施工方法，改用梁端上部用Φ20钢筋连接，由花篮螺栓拧紧受力可起到固定、卸荷、减轻钢梁支座弯矩作用，且花篮螺栓和钢筋可回收二次利用，与常规使用的钢丝绳比较更安全，且经济合理，降低成本。

2.3 本工法将传统工字钢悬挑梁受力变为简支梁受力，工字钢截面特征呈对称，受力明确，钢梁尾端用螺栓固定，钢梁悬挑端上部由花篮螺栓拧紧受力，属于轴心受力的最佳状态，抗弯性能较好。

2.4 本工法改变了传统型钢梁在楼面锚固的施工方法，改用型钢挑梁由螺栓固定在建筑物上，悬挑钢梁长度比传统悬挑钢梁缩短一半以上，降低了成本，而且悬挑钢梁不必伸入建筑物内，无需墙面预留洞口，墙面施工时无须再次封补，对后续作业楼层面地坪施工不影响，无需等悬挑钢梁拆除后再进行地坪施工，降低了洞口渗水的质量通病又缩短了工期。

《建筑施工扣件式钢管脚手架安全技术规范》JGJ130―2001的5。

1.7条备注中规定：扣件螺栓拧紧力矩值不应小于40Nm，且不应大于65Nm。

为了保证扣件内壁与钢管外壁之间具有足够摩擦力来保证扣件不产生滑移（即扣件的抗滑移能力)。

摩擦力计算式为:F ＝μN，其中μ为摩擦系数，其取值与接触面的材料特性、粗糙程度、干湿状况等因素有关；N为直于钢管表面的正压力（即法向力)，一般随扣件螺栓的拧紧力矩(也称紧固力矩）的增大而增大。

而扣件抗滑承载力为扣件与钢管所有接触面积上摩擦力之和，即抗滑承载力还与接触面积有关.在规范规定的40―65Nm的拧紧力矩下,扣件拧紧力矩越大，抗滑移能力就越好.悬挑脚手架搭设施工方案目前高层脚手架主要采用附着升降脚手架、悬挑式脚手架、吊脚手架等。

经过多种脚手架比较分析决定采用悬挑式脚手架，但目前使用的多为悬臂结构、下撑结构、悬臂加下撑的组合结构或者悬臂加斜拉的组合结构。

但是这几种结构都没有充分利用钢材的抗拉性能，经过研究决定采用斜拉式脚手架.挑架从裙房顶开始搭设,裙房顶到主楼顶的距离约为75m，分三步搭设，每一步的架体高度为25m。

挑架搭接处的施工方法：在放槽钢底位置放大横杆,然后把槽钢放在大横杆上，再把立杆竖在槽钢上,接下来按普通的搭设方法搭设，同时安装完挑架底座，等到砼强度达到设计要求后再拆除槽钢底大横杆，使上面挑架和下面挑架脱离，成为二个独立的架体。

挑架底座采用二根12 号槽钢，拉杆采用Φ20圆钢(钢丝绳的弹性较大,容易引起底座下弯和受力不均匀)，架体采用Φ48×3.5的钢管，立杆在架体的9m 以下采用双立杆.钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001）.计算的脚手架为双排脚手架，搭设高度为37。

0米，立杆采用单立管.搭设尺寸为：立杆的纵距1。

50米，立杆的横距1.00米，立杆的步距1。

50米.采用的钢管类型为 48×3.5，连墙件采用3步3跨，竖向间距4.50米，水平间距4。

悬挑式外脚手架施工工法随着我国建筑业的飞速发展，高层建筑及超高层建筑越来越多，建筑外脚手架的选择成为施工组织设计中的一件大事，施工者除了考虑施工工艺及安全防护外，脚手架的经济效益也成为一个重要的考虑指标。

悬挑式外挑脚手架，它以构造简单，操作方便，减少钢管的投入量、节约人工费等优点，赢得了广大用户，且建筑物越高越经济.一、特点1、悬挑式脚手架是指架体结构卸荷在附着于建筑结构的刚性悬挑梁(架）上的脚手架，用于建筑施工中的主体或装修工程的作业及其安全防护需要,每段搭设高度不得大于24m。

2、悬挑架依附的建筑结构应是钢筋混凝土结构或钢结构,不得依附在砖混结构或石结构上。

悬挑架的支承结构应为型钢制作的悬挑梁或悬挑桁架等，不得采用钢管；其节点应螺栓联结或焊接,不得采用扣件连接。

与建筑结构的固定方式应经设计计算确定，并经工程设计单位认可。

二、适应范围适应范围于钢筋混凝土结构、钢结构高层或超高层,建筑施工中的主体或装修工程的作业及其安全防护需要。

三、工艺流程1、悬挑架搭设工艺流程：施工准备→放线定位→预埋U型螺栓→悬挑架的支承结构安装→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装连墙件撑→安装剪刀→扎安全网→作业层铺脚手板和挡脚板。

2、悬挑架拆除工艺流程：安全网→拦杆→脚手板→剪刀撑→横向水平杆→纵向水平杆→立杆→悬挑架的支承结构.四、悬挑架构造主要组成：悬挑梁（悬挑桁架）、架体、刚性连墙件、连续剪刀撑、安全防护。

1、悬挑梁制作采用的型钢，其型号、规格、固端和悬挑端尺寸的选用应经设计计算确定,与建筑结构连接应采用水平支承于建筑梁板结构上的形式，固端长度应不小于1.5倍的外挑长度，与建筑物连接必须可靠（如由不少于两道的预埋U型螺栓与压板采用双螺母固定，螺杆露出螺母应不少于3扣）,连接强度应经计算确定.2、悬挑架架体应采用刚性连墙件与建筑物牢靠连接，连墙件应设置在与悬挑梁相对应的建筑物结构上。

1悬挑式脚手架施工方案悬挑式脚手架是一种比较常见的施工脚手架，适用于高空施工需要的工作场景。

悬挑式脚手架具有结构简单、安装方便、操作灵活等特点，是许多施工项目中不可或缺的工具之一、在进行悬挑式脚手架的施工过程中，需要根据具体的工程要求和现场条件做出详细的施工方案，以确保施工过程的安全和顺利进行。

一、施工前准备工作1.研究施工图纸和工程要求，了解悬挑式脚手架的具体技术要求和施工规范。

2.准备好必要的施工机械设备和工具，确保施工中能够顺利进行。

3.确定悬挑式脚手架的搭建位置和悬挂点，做好现场布置和标志。

4.做好现场安全防护工作，包括设置警示标识、划定作业区域等。

二、悬挑式脚手架的搭建和安装过程1.根据设计要求和实际需要，确定悬挑式脚手架的结构和规格，进行材料的准备和加工。

2.将悬挑式脚手架的主体结构进行固定，包括竖向支撑、横向连接件等。

3.安装脚手架的悬挂装置，确保其结构牢固、稳定。

4.根据设计要求安装脚手架的扶手、栏杆等安全设施，确保作业人员的安全。

5.对悬挑式脚手架进行定位、调整和检查，确保整体结构符合要求。

三、悬挑式脚手架的使用和维护1.在悬挑式脚手架上进行作业前，必须经过专业人员的检查和鉴定，确保其安全性和稳定性。

2.在使用过程中，要注意悬挂点的承重情况，严禁超载使用。

3.定期对悬挑式脚手架进行检查和维护，确保其结构和零部件的完好。

4.在使用过程中，要遵守安全操作规范，确保作业人员的人身安全。

悬挑式脚手架的施工过程需要严格按照设计要求和施工规范进行，确保脚手架的安全性和稳定性。

只有在进行了充分的准备工作和细致的施工操作后，才能保证悬挑式脚手架能够为工程施工提供有效的支撑和保障。

希望以上内容能够对悬挑式脚手架的施工方案有所帮助。

斜拉式型钢悬挑支撑外脚手架搭设方案一、第一分部：总体方案本工程主体结构施工外脚手架采用斜拉式型钢悬挑支撑外脚手架，室内梁、板结构支撑体系采用普通扣件式钢管满堂脚手架。

二、第二分部：落地式脚手架1、脚手架的材质、规格（1）钢管：脚手架钢管采用外径48mm，壁厚3.5mm的新直缝电焊钢管。

应有产品质量合格证、质量检验报告。

钢管表面平整光滑，没有裂缝结疤、分层、错位、硬弯、无刺、压痕、深的划道。

钢管必须涂有黄漆。

（2）扣件：扣件采用可锻铸铁扣件；材质必须符合现行国家标准《钢管脚手架扣件》的规定。

（3）水平杆：纵向水平杆设置在立杆内侧，步距为1.5米，其长度不得少于3跨；纵向水平杆采用对接扣件连接。

对接时，对接扣件应交错布置；两根相邻纵向水平杆的接头不能设在同跨内或同步内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不大于纵距的1/3。

主节点处必须设置一根横向水平杆，用直角扣件扣接，严禁拆除。

主节点处两个直角扣件的中心距离不大于15cm，双排脚手架靠墙端的外伸长度不大于500mm。

注意防护空缝不大于10cm。

作业层上非主节点处的水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2。

采用木脚手板、竹串片脚手板，应设置在三根横向水平杆上，且横向水平杆固定在纵向水平杆上。

当脚手板长度小于2m时，可采用两根横向水平杆支撑，但应将脚手板两端与其可靠固定，严防倾翻。

（4）立杆：立杆及横向水平杆布置。

每根立杆底部应设置底座和垫板，材质应符合规范要求。

脚手架应设纵横向扫地杆，纵向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长，两跨与立杆固定，高低差不应大于1m，靠边坡上方立杆轴线到边坡的距离不应小于50cm。

脚手架底层步距不大于2m。

立杆必须用连墙杆与建筑物可靠连接，另外每层圈梁每隔4m进行一次软拉接，连墙杆的设置为二步三跨设置。

悬挑架施工方案(2)悬挑架是建筑结构中常见的一种构件，它通过悬挑的方式支撑建筑物的一部分结构。

在进行悬挑架的施工时，需要考虑到各种因素，包括材料选择、施工工艺、安全措施等。

本文将介绍悬挑架施工方案中的一些关键步骤和注意事项。

1. 施工前准备在开始悬挑架的施工前，首先需要进行全面的施工准备工作。

这包括对施工现场进行清理、测量和标记，确保施工现场的平整和安全。

同时，还需要准备好所需的材料和工具，确保施工过程的顺利进行。

2. 材料选择悬挑架的材料选择至关重要，它直接影响到悬挑架的承载能力和稳定性。

一般来说，悬挑架常使用钢材、混凝土等材料，这些材料具有较高的强度和耐久性，能够满足悬挑架的工程要求。

3. 施工工艺悬挑架的施工工艺需要经过精心设计和计划。

在进行悬挑架的安装时，需要采取适当的支撑和固定措施，确保悬挑架能够稳固地悬挂在建筑物上。

此外，在施工过程中需要注意施工顺序和步骤，确保施工的质量和安全。

4. 安全措施悬挑架施工过程中，安全第一是至关重要的。

施工人员需要戴好安全帽、安全带等个人防护装备，确保自己的安全。

同时，还需要设置警示标志和隔离设施，告知施工现场的危险区域，确保过往人员的安全。

5. 施工验收悬挑架施工完成后，需要进行严格的验收工作。

通过对悬挑架的外观、尺寸、材料等方面进行检查，确保悬挑架符合相关的技术标准和要求。

同时，还需要进行荷载试验和稳定性评估，确保悬挑架的安全和可靠性。

在悬挑架的施工过程中，需要严格按照设计规范和施工方案进行操作，确保悬挑架的质量和安全。

只有通过科学的施工方案和严格的施工管理，才能有效地完成悬挑架的施工工程，为建筑物的结构稳定和安全提供保障。

悬挑式脚手架施工方案一、现场勘察本工程为框架结构,根据地质勘察部门提供的勘察报告,本区地势平坦,地质均匀,可以按照工程建设要求根据需要搭设脚手架;本工程总高度为23米,经研究决定建筑物四面采用悬挑扣件式双排脚手架;二、脚手架搭设步骤固定槽钢→在槽钢上排放扫地杆→按立杆间竖立杆→逐根竖立杆并与扫地杆扣紧→安装第一步大横杆→并与立杆扣紧→安装第一步小横杆→安装第二步大横杆→安装第一步小横杆→架设临时斜撑杆→上端与大横杆和小横杆→安装连墙杆→东西两面安装立杆→架设剪刀撑→立杆及小横杆高出作业面米→铺脚手板→护身栏杆并挂立网→挂平网→按步骤随施工进度搭设;三、搭设脚手架的人员组织安排根据工程规模,可按照以下人员分配进行脚手架的搭设施工：本工程架体搭设需要7个人,4人负责具体搭设,3人负责服务工作,工地安全员,施工员负责质量安全检查;所有脚手架施工人员均持有省建工局颁发的特殊工种人员上岗证书;四、搭设脚手架专用工具五、搭设脚手架材料准备根据工程规模,需要脚手架材料选择如下：1、钢管：每批钢管进场应有检验合格证,采用外径48mm壁厚钢管,壁厚的焊接管,用于立杆、大模杆、斜撑,重量在25kg/m以内,以利人员操作,小横杆长度为宜,钢管应平直,无锈蚀,槽钢120型长度宜 ,应平直无锈蚀;2、扣件：认真检查,发现有脆裂、变形、滑丝的禁止使用;扣件内壁圆弧与钢管紧扣时,接触面不小于30%,扣件螺栓拧紧程度最大不能超过3、钢脚手板：板厚不小于3mm,长度应大于3m,宽度不小于200mm;4、脚手架所挂安全网,要使用省、市推荐产品,要有推荐证、合格证件,若无此项,一概不能用;六、脚手架搭设要求1、作为脚手架基础部分工12槽钢放置平整,固定牢固,待混凝土达到80%,强度方可扎设脚手架,脚手架底坐采用25mm螺纹钢,焊接于槽钢之上,固定槽钢用14mm,圆钢也须焊接牢固;2、双排架内立杆距离墙面200 mm,立杆纵距取,双排架内外立杆间距取 m,横向水平杆应紧靠纵向扫地杆下设置在同步内,同步内隔一根立杆的两个相邻接头在高度方向错开的距离不宜小于500mm,接头中心距最近主接点的距离不宜大于步距的1/3垂直度不大于架高的1/200;3、脚手架的第一步大横杆围绕建筑物封闭操作,不允许单面操作,架子施工过程中断时,将脚手架与建筑物拉接牢固,大横杆放置在立杆内侧,立杆与大横杆用直角扣件扣紧,每个切点不得缺扣;大横杆的步距取,采用对接形式,上下大横杆的接头位置错开,布置在不同的立杆纵距内;4、在第一步大横杆安装过程中,随即跟上横向水平杆,在立杆与纵向水平杆每个交叉点必须设横向水平杆,上下各层横向水平杆应沿左右两侧分别设置,以减少立杆偏心,外端要伸出纵向水平杆外10cm以上;用于连接在横杆的对接扣件,开口应朝架子的里侧,螺栓朝上,避免扣件开口朝上,以防雨水进入钢管,而在使用直角扣件时,开口不得朝下,以保证例用安全;5、脚手架搭设到第二步时,应设抛撑,抛撑与地面成60夹角,上端与大横杆扣紧,再设连墙杆,方可拆除抛撑;6、连墙件宜靠主节点设置,偏离主节点的距离不应大于300mm,每棵框架柱均用架杆与架体作牢固连结,并设防滑扣件;7、剪刀撑的设置：本工程高度,因此在脚手架两侧、转角处各设置一道剪刀撑;中间各道剪刀撑应在外侧立面整个长度和高度上连续设置剪刀撑;搭设时,剪刀撑斜杆两端用旋转扣件与脚手架立杆或横向水平杆扣紧,最下面的斜撑与立杆的连接点离槽钢不大于50cm,两斜杆相交处,及两斜杆中间还要增加2—4个扣结点与之相交杆件扣紧,剪刀撑与地面成45度,其搭接长度不少于1米,并不少于3个扣件;8、铺脚手板时,必须按照脚手架的宽度满铺板要平铺稳、挤严、封头,板与墙面的空隙不得大于5cm,脚手板采用搭接时必须搭在横向水平杆上,并用铁丝捆牢,搭接长度应大于200mm,采用对接时,接头下面应设两根横向水平杆,板端头距横向水平杆不大于15cm,禁止出现探头板,板上要清洁、平整、无杂物,作业时,操作层下部应留有一层脚手板,防止人、物高处坠落;9、脚手架的操作层上要设防护栏杆和挡脚板,栏杆高度在处,挡脚板可距板面处加设一道低栏杆再设牢固的立网;七、脚手架搭设安全注意事项1、进入施工现场必须戴好安全帽;2、工作前及工作中不准喝酒,要衣着得体,穿胶鞋或布鞋,不准穿拖鞋或宜滑的硬底鞋3、工作时要系好安全带;4、工具使用完毕要放入工具带内,不准往下扔;5、注意对管、电防护;架子高于建筑物或结构布局需防雷设施时,架体应按规定部署防雷设施;6、架子搭设前,工地安全员要认真进行安全技术交底并负责进行监督、指导、搭设完毕或分段、分层搭设完毕后,安全员及有关人员要认真检查,仔细进行量化验收,办理验收手续;7、安全网的架设1平网架设：距坠落基准面3米处设首层安全网,每隔3层设一道固定安全网,随施工作业层上升搭设随层网;平网要接紧、拉牢;利用尼龙绳或其它绳索缠在钢管上要固定牢固、严密;平网的架设尽量在施工层窗户及较大檐口处以上或以下;2立网架设：立网应架设在纵横上,上口高出作业面不少于,同一层网的连接要牢固、严密;由于在脚手架外侧采取全封闭防护,所以立网上下部分必须用尼龙绳或麻绳牢固的固定在两道大横杆上,一定要严密;立网的搭设随脚手架的进度跟上;3工地安全员要随时检查安全网的连接,要保持平网内无杂物,清理要干净;八、脚手架的拆除方案1、拆除前首先勘察脚手架周围上下的作业环境、架子本身的外形情况,各连墙杆的间距等,针对作业条件进行分工;2、架子的拆除程序与搭接程序相反,先搭的后拆,自上而下,先拆护身栏杆、脚手板或剪刀撑,后拆横向水平杆、纵向水平杆、立杆,一安要拆除一步清一步,拆除时保持脚手架的整体稳定;3、工作前应先清理脚手板上的杂物,拆除脚手板叶每档内留一块,人站在脚手架上拆除杆件,拆除后再将脚手板翻下一步;4、拆立杆要先扶住立杆再拆最后两个扣件,拆除剪刀撑时,应先拆中间扣件,然后托住中间,再解两端扣件5、连墙杆应随架子逐层拆除;架子在施工期间变形过大或连墙点缺少受力不均时,在拆除前应先进行必要加固,补设临时接点,以保证拆除过程中脚手架的局面稳定;6、拆除脚手架要统一指挥,上下呼应,动作协调,两人同拆一根杆时,解扣后应先通知对方,然后再落杆,拆下的杆件,分类堆放,下面运料工作人员同上面人员密切配合,防止交叉作业发生事故;九、脚手架占用的材料应保证质量,各种杆件连接件、架杆和其它部件,其型号、规定均应符合规定标准,认真验收、维修、保养;2、严格按规定在脚手架的操作层上设防护栏杆和挡脚板,栏杆高度设在米处,挡脚板与架板面米;3、严格按脚手架的搭设顺序进行搭设;4、脚手架铺板必须严实,架板要满铺封牢,不准有探头板,板上无杂物,清洁干净;5、脚手架在操作层下面留设安全层时,应在操作层上设安全网或采取其它的安全措施;扣件式钢管脚手架设计计算书本工程建筑装修结构用扣件式双排脚手架,ΣQK=m2,建筑物层高二层,三、四、五、六层为,脚手架搭设高度,W0=m2,地面粗糙度为B类,脚手架背靠建筑物为砖混,木脚手板,Q235、Φ48×钢管,密目网全封闭,网重m2,网目2400目/100cm2,每目透风面积为;一、槽钢作扣件式钢管脚手架支撑计算1、脚手架荷载计算1、线荷载计算结构荷载标准值 3×=木脚手架×=剪刀撑L= + =S=×=×2+×2++×2××+10×41.8=340N/m2高度按五层荷载计算,××4+=340××=钢管脚手架自重300×=荷载轴向计算求q：q=+++=2、抗弯强度计算按集中荷载计算M=Kmgl=××= M ×106N. mmQ=—=———————=<f=215Mpa12槽钢W ×10003、按挠度计算5qL4 5××14W=——= ———————=384E1 384××100000××1000120<3mm满足要求根据以上计算,故先取槽钢12满足要求螺栓选取M20=38200N>×=21595N钢丝绳选取6×19×11绳直径=>21595N故满足要求;二、脚手架设计计算书计算：1、试确定脚手架的搭设尺寸,搭设尺寸尽量与开间、层高尺寸配合;选择其h=,La=,Lb=,a1=,施工层上横向水平杆间距;二、横向水平杆计算,按受均布荷载的简支梁计算;1、线荷载计算：标准值：q k=Q k+Q p·横向水平杆间距=3+×=m设计值：q=××+×3×=m2、抗弯强度计算：采用q1 1M= — qtb2 = —×× = 8M ×106N. mm ×S=—=———————= ———————W ×103mm3=122N/mm2 <f=205N/mm2W为钢管的截面抵抗矩,查规范P50页附录B表B3、挠度计算：采用q k不考虑悬挑部分,因如考虑,相反会减小了最大挠度,这样安全系数更大;5qktb45××4V=——— = ————————————384EI 384××105××1041200=<V = ——— =8mm150同时V<10mm绝对挠度值,查规范P14页表为钢材的强度模量弹性模量,查规范P13页表得I为钢管的惯性矩,查规范P50页附录B表B得1200mmV=l/150= ————— =8mm150mm由于受弯构件的挠度V<V,同时小于绝对挠度值10mm,达到了双控的目的,安全系数更大;3、纵向水平杆的计算1、荷载计算：①作用于纵向水平杆的集中荷载的标准值：1 a1 1FK=—qKtb1+—2 = —××1+——22 tb 2=②作用于纵向水平杆的集中荷载的设计值：1 a1 1F= — qtb1+——2 =—××1+——22 t b 2=2、抗震强度计算：先计算最大弯矩:M max=××=根据抗弯强度的计算公式：Mmax ×S= —— = ——————— = 167N/mm2<f=205N/mm2W ×103mm3则纵向水平杆的抗弯强度经验算达到安全要求;3、扣件的抗滑移承载力计算：R最大支反力=+1F=×=<R=8KN4、挠度计算：××103××1033V= ————— = ——————————————100EI 100××105××1041500=<l/150 = ——— = 10mm150同时小于受变扣件的绝对挠度值10mm;通过计算纵向水平杆算定,达到安全要求;4、立杆稳定计算：1、确定立杆的计算部位：因本例以相同的步距h,立杆纵距ta、立杆横距tb和连墙件在置均为三步四跨搭设脚手架,立杆的不利部位最可能在底部;2、立杆轴力及弯矩计算：1轴力计算：不组合风荷时：按规范式—1N=N G1K+N G2K+ΣN QK先计算N G1K为脚手架结构自重标准值产生的轴向力;查规范P48页得钢管每米立杆承受的结构自重标准值q k为,则N G1K=H qk=×50= 后计算N G2K构配件自重标准值产生的轴向力N G2K=脚手板+栏杆、挡脚板+安全网①脚手板：查规范P10页,表标准值为m2则在计算长度范围内立杆每边的脚手板的面积为t b+a1×由于该脚手板为内、外立杆共同承担,所以要乘则脚手板自重标准值产生的轴向力为tb+a1××=+××=②栏杆、挡脚板：查规范P11页表标准值为m则栏杆、挡脚板自重标准值产生的轴向力为：=×=③安全网：已知网重为m2则安全网自重标准值产生的轴向力为：那么N G2K=++=再计算：ΣNQK为施工荷载人员、器具、材料的自重,由于已知总荷载ΣQK=5KN/m2则：施工总荷载在计算长度范围内的轴向力为：1ΣNQK=tb+a1×ta.— . ΣQK21=+××—×5施工荷载为内、外立杆平均分担2=则：N=N G1K+N G2K+ΣNQK=++×=N=N G1K+N G2K+×ΣNQK=×++××=2 弯矩计算M W作用于脚手架上面的水平风荷载标准值：W Kω根据30年一遇的大风,为保守期间,取系数为而=架+网架查规范P49页表A3得架=10×10cm的透风面积 2400×网=1- ——————————=1- —————=10×10cm的迎风面积面 10×10×103∴=+=uz：风压高度变化系数,按现行国家标准建筑结构荷载规范GBJ9规定采用,由于地面粗糙度为B类,取uz=脚手架高度15m,uz= W0为已知为W0=m2风压则W K=××××=m2×根据：M W=×=————————10××××=—————————————— =3计算长细比及ф1容许长细比计算：t0 Kuhλ=—λ=———I IK为计算长度附加系数,规范要求取1H为已知h=i为截面回转半径,查规范P50页,附录B表B,i=××180则λ=—————————=<λ=2101.580=××180查规范P51页附录C表C,得立杆系数φ为4、验算立杆的：N ×103不组合风荷时：——=————=252N/mm2φA ×489A查规范P50页,附录B表B为489mm2<f=205N/mm2查规范P13页,表,钢材的强度设计值f=205N/mm2组合风荷时：N MW ×106——+——=——————+ —————=303N/mm2≈205N/mm2Φa+ W ×489 ×103虽然大于钢材的强度设计值f=205N/mm2,但只要在误差5%范围内,均视为安全;5、连墙件的计算：1、计算连墙件所随的水平力及扣件连接的抗滑承载力计算：N l=N lw+N0规范P19页由风荷载产生的连墙件的轴间力设计值,应接规范P19页公式计算;∴AW==×=t1：连墙件的水平间距 h1：连墙间的竖向间距W K底部=m2在立杆稳定计算中已经求得;因此Nlw=××=∴Nl=+N00的说明,双排架取N0=5KN=+5KN=<2Rc=2×8KN=16KN由于连墙杆采用直角扣件与脚手架的内外排立杆连接,连墙件杆与建筑物连接时,在建筑物的内、外墙面各加两个直角扣件扣牢,所以根据规范P14页,表,直角扣件的承载力设计值为2倍的Rc,为2×8KN=16KN,故扣件连接抗滑承载力满足要求;2、连墙杆稳定承载计算：连墙杆采用Φ48×钢管时,杆件两端均采用直角扣件分别连于脚手架及附加的短钢管上,因此,连墙杆的计算长度可取脚手架距墙距离,取t0==50cml0×100变成cm根据：规范P16页λ=— = ————————i=32<λ=150λλ=32,查规范P51页,附录C表C得φ=Nl ×1000乘1000变为N则——=————————————=25N/mm2<fφA ×489mm2=205N/mm2A查规范P50页,附录B表B为A=489mm2故连墙杆稳定承载力满足要求;。

斜拉式悬挑脚手架搭建施工方案为适应高层分段搭设脚手架方便和配合施工等因素，设计搭设方案为步距1.5m，设计十四步架为一个悬挑段，在上段搭设时，下段还承重上段搭设临时承重，所以设计荷载以十六步架为计算基数取定值。

1、搭设方案（1）材料及规格选择架体采用φ48×3.5mm的钢管，长度大体分为4～6.5m和1.4～2.3m两种。

无裂纹，弯曲符合规范要求，锈蚀深度不大于0.5mm。

扣件采用标准扣件，无明显变形、无裂纹。

脚手板采用1×1.5米竹笆片。

立网使用2000目1.5m×6m密目网。

（2）搭设尺寸①搭设总高度：自五层开始搭设，架体搭设共四个悬挑段，每个悬挑段为14步架,总高度21m。

②搭设要求：双排搭设，全封闭式安全立网防护。

（3）构造要求：①立杆：纵向间距1.5m，横向间距0.95m，步距里排杆距离墙体300mm。

立杆接头交错布置，同一步内相邻两立杆不能同时有接头，间隔两立杆接头垂直距离不小于500mm，且距近结点不大于三分之一步距。

立杆垂直偏差控制在1/200之内，且不大于100mm。

②大横杆：大横杆间距1.5m，设置在立杆内侧，保证接接头上下里外错开,同一跨内上下两根大横杆不宜同时出现接头，应交错搭设，且各接头中心距立杆的距离应小于1/3跨度。

大横杆同一排水平偏差不大于该片脚手架的总长度的1/300，且不大于50mm。

③小横杆：小横杆绑在大横杆上且紧靠结点，朝里端距墙体100～150mm。

连墙件两层以上，连墙件每层连续设置，水平间距6m，呈花型布置。

具体做法：采用φ6mm1.2钢筋预埋做柔性拉结，再用钢管做刚性拉结。

④剪刀撑脚手架两端拐角处及中间每隔跨沿架体高度连续设置剪刀撑，剪刀撑与水平的夹角不大于60°，相交结点应处在同一直线上。

2、设计计算（1）脚手架按极限状态设计的表达式为：（组合风荷载）N = 1.2（NG1K+NG2K）+ 0.85×1.4∑NQK式中：NG1K——脚手架结构自重标准值产生的轴向力；NG2K——构配件自重标准值产生的轴向力；∑NQK——施工荷载标准值产生的轴向力总和。

悬挑脚手架施工方案悬挑脚手架施工方案2篇为了确保工作或事情能有条不紊地开展，常常需要预先准备方案，方案是从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划。

怎样写方案才更能起到其作用呢？以下是店铺整理的悬挑脚手架施工方案，欢迎大家分享。

悬挑脚手架施工方案1一、主体结构施工方案1、脚手架工程方案概述根据本工程结构形式与特点，外墙脚手一至四层搭设扣件式钢管着地脚手架，五层以上每隔六层搭设悬挑脚手。

2、脚手架材料1)符合国标的φ48×3.5脚手钢管及配套扣件，立杆、大横杆长度采用4-6m，小横杆长度采用1.30m。

2)a3[16槽钢及16mm钢丝绳。

3)竹笆横向密编，纵片不得小于五道，每道用双片；横片一正一反，在四周用两根竹片相对夹紧，并打眼用铁丝扎牢，竹片宽不小于30mm。

二、悬挑脚手架方案设计1、脚手架基本数据1)扣件式立杆双排钢管脚手架：架体构构造尺寸：横距为1000mm，步距为1800mm，基本纵距为1500mm，结合本立杆所在平面的纵向尺寸，进行调整确定。

2)外墙脚手一至四层搭设扣件式钢管着地脚手，五层以上采用槽钢悬挑脚手架，每六层一挑，每一挑为一个悬挑单元。

2、脚手架悬挑原理及构造要求1）基本结构分两部分，一是主要受力的悬挑槽钢支架；二是以悬挑槽钢支撑的钢管扣件双排脚手架，由立杆、小横杆、大横杆、剪刀撑、搁栅、竹笆、护栏等组成，同一般双排脚手架。

悬挑槽钢支承受自重及上部传来的脚手架架体恒载和施工活动荷载、部分风荷载等，并将其传到建筑物上。

2）槽钢挑梁是本架子的主要受力构件，在五层楼面上根据脚手架平面布置图预埋安装槽钢支撑结构的预埋件及在相应位置进行预留孔。

3）槽钢挑梁与其上的双排脚手架的立杆一一对应，上部双排脚手架的搭设同一般双排脚手架。

4）外架每次搭设的最大高度为11步架，结构上翻时每满11步架（即挑满七层）后开始搭设上一单元的悬挑结构，且上下两单元的脚手架必须断开，待随施工进度搭完三步架（或四步架）经检查无误后，可拆除下一单元的架子，拆除时必须从上到下，不得上下同时进行。

悬挑式脚手架施工方案(一至三层)一、悬挑式脚手架简介悬挑式脚手架是一种常用于建筑施工的脚手架结构，其特点是悬挂在建筑物外部，便于作业人员在施工过程中进行操作。

本文将介绍悬挑式脚手架在一至三层建筑施工中的具体方案。

二、施工准备工作1. 工地准备在施工前，需要对工地进行清理，确保施工区域干净整洁，便于脚手架的安装和操作。

2. 安全检查在悬挑式脚手架施工前，需要对施工现场的安全进行检查，确保没有安全隐患，作业人员需要佩戴好安全防护装备。

三、悬挑式脚手架安装步骤1. 悬挑式脚手架材料准备根据施工需求准备好所需的材料，包括脚手架支架、横梁、斜杆等。

确保材料质量符合国家标准。

2. 悬挑式脚手架搭建根据建筑物的实际情况，进行脚手架的搭建，确保整体结构稳固。

悬挑式脚手架的搭建需要严格按照设计要求和相关规范进行操作。

3. 脚手架调整在搭建完成后，需要对脚手架进行调整，确保各部分连接紧密，稳固可靠。

同时，还需要对脚手架进行水平和垂直检查，保证施工安全。

四、悬挑式脚手架使用注意事项1. 负荷限制在使用悬挑式脚手架时，需要严格控制负荷，确保不超过设计承载力。

避免因负荷过大导致脚手架倾斜、坍塌等安全问题。

2. 定期检查使用过程中，需要定期对脚手架进行检查，发现问题及时处理，确保施工安全。

3. 施工现场管理施工过程中，需要严格遵守相关管理规定，保持施工现场的整洁和秩序，确保作业人员和他人的安全。

五、总结悬挑式脚手架是一种常用的建筑施工工具，能够有效提高施工效率和安全性。

在施工过程中，正确的搭建和使用方法至关重要，作业人员需要严格按照规范进行操作，确保施工安全顺利进行。

以上是关于悬挑式脚手架在一至三层建筑施工中的方案介绍，希望对您有所帮助。

悬挑式外脚手架专项施工方案一、工程概况本专项施工方案旨在对悬挑式外脚手架的组装、拆卸、使用及施工过程中的安全措施进行详细规定，以确保施工过程中人员的安全。

二、施工准备1.人员及材料准备：本次施工需要组织专业悬挑式外脚手架施工队伍，队伍包括悬挑式外脚手架组装人员、安全员、负责悬挑梁吊装的工人等。

2.工具及设备准备：组装悬挑式外脚手架需要准备金属支架、螺栓、立杆、横杆、纵杆等构件。

同时需要准备对应的连接器具、打击工具、悬挑梁吊装设备、安全绳等工具及设备。

三、施工方案1.施工前的准备工作：（1）确保施工现场的安全，清理施工围挡内的杂物，清扫施工区域。

（2）组装工作台，工作台的高度应适应悬挑式外脚手架的搭设高度，并采取防滑措施。

（3）检查所有所需材料及工具设备，确保其完好无损，并在使用过程中做好预防措施。

2.搭设悬挑式外脚手架：（1）基础搭设：根据建筑物的结构要求，在墙体上进行固定，使用螺栓和连接器具将立杆固定在墙体上。

（2）悬挑梁吊装：使用专业的悬挑梁吊装设备将悬挑梁安装到立杆上，并进行固定，确保悬挑梁与立杆之间的连接牢固可靠。

（3）横向连接：同时安装一根横杆和纵杆连接两边的立杆，确保悬挑式外脚手架的稳定性和平衡性。

并在每层设置锁定装置，防止悬挑式外脚手架产生侧倾。

（4）板材安装：在横纵杆上安装所需的板材，板材与连接件的连接要结实牢固。

3.施工安全措施：（1）施工人员必须佩戴安全帽、安全绳等个人防护用品，严禁穿拖鞋或高跟鞋上悬挑式外脚手架。

（2）施工人员必须在通道上行走，不得随意跨越扶手或板材。

（3）施工过程中应遵循从下到上、从内到外的原则，严禁在施工过程中从外侧跨越扶手等危险动作。

（4）施工人员上下悬挑式外脚手架时，必须利用安全绳等设备进行固定，确保上下安全。

四、施工结束及拆除施工结束后，需对悬挑式外脚手架进行拆卸工作，拆卸时需按照从外到内、从上到下的顺序逐级进行。

在拆卸的同时，应注意防止各部件坠落，采取安全措施保护下方人员的安全。

悬挑脚手架施工工法高层建筑结构施工中，外脚手架搭设方法很多，其中最常使用的是双排落地式钢管脚手架.双排落地式脚手架搭设周期长，材料周转率低，资金占用较大。

分段分层用斜撑自拉与结构附着的悬挑脚手架的使用是近几年开始的，北京分公司在所承建的工程中,广泛应用这种脚手架搭设方法，使用效果很好,即保证脚手架工程的安全使用，又保证了工程顺利进展，大大减少脚手架费用的投入。

1.特点1.1悬挑脚手架搭设方便、快捷，增加了材料周转率。

1.2降低成本,减少资金的投入。

2.适用范围适用于高层框架及框架剪力墙结构施工.3.材料φ48无缝钢管、脚手板、安全网、扣件、φ16、φ22、φ25钢筋。

4.工艺原理悬挑脚手架是将脚手架立杆的轴向力，通过自拉系统和悬挑斜撑系统，将立杆的轴向力均匀分布到拉杆及斜撑上，并通过拉、撑将竖向荷载传递到楼板上.脚手架稳定由架子与结构每层柱子扣紧、锁定来保证。

脚手架搭设构造如图所示：悬挑脚手架是按满足施工作业条件及受力的要求设计的，其搭设构造特征如下：脚手架搭设宽度为1米，立杆间距1。

5，悬挑杆间距同立杆，大横杆步距为1.8米,小横杆间距1.5米，搭设高度以五个结构层为一段, 水平方向沿建筑物周圈封闭布置，为搭拆方便一般视作业条件以立面为单位进行搭设.悬挑脚手架斜拉和斜撑每段承受五个层脚手架荷载，每段均在最底二个层作为附着斜撑自拉体系层,上部三个层按双排脚手架常规搭设方法搭设，与每层结构柱子锁定。

悬挑脚手架力的传递方式:脚手板小横杆大横杆立杆斜撑楼板脚手板小横杆大横杆立杆斜拉筋楼板受力计算：一、荷载计算：a、施工层荷载：W1=(施工荷载+脚手架自重）K1 K2K1动力系数，K2超载系数，b、非施工层荷载：W2W总=W1+W2则一步架内立杆荷载为：W=W总＊L＊LbL为立杆间距，Lb为架子宽度。

计算简图见后图根据〈〈建筑施工手册>〉缩印本P575公式：考虑架子偏心影响,取P2:P1=1:1。

悬挑脚手架搭设方法：1、搭设顺序：放置悬挑钢梁，焊立杆底座，自角部起依次向两边竖立底立杆，底端与纵向扫地杆扣件固定后，装设横向扫地杆，也与立杆固定，每边竖起3~4根立杆后，随即装设第一步纵向平杆（与立杆扣接固定）和横向平杆（小横杆、靠近立杆并与纵向平杆扣接固定）。

校正立杆垂直和平杆水平使其符合要求后，按45~55Nm力拧紧扣件螺栓，形成构架的起始段，按上述要求依次向前延伸搭设，直至第一步架交圈完成。

交圈后，再全面检查一遍构造质量，严格确保设计要求和构架质量，设置端墙件，按第一部架交圈完成。

交圈后,再全面检查一遍构造质量，严格确保设计要求和构件质量，设置端墙件，按第一步架的作业程序和要求搭设第二步、第三步．．．．．．，随搭设过程及时装设连墙件和剪刀撑，装设作业层间横杆、铺设脚手架板和装设作业层栏杆、挡脚板及密目网全封闭。

2 构造要求：2.1 立杆：立杆间距为1.5m，横距0.9米，步距1.8米，允许搭设偏差±5mm，立杆垂直允许搭设偏差±10 cm。

2.2 扫地杆设置从垫板往上20cm处，设置扫地杆，扫地杆采用对接接长。

扫地杆在端头与立杆交接处伸出扣件长度不小于10cm。

2.3 横杆间距、平整度横杆步距采用1.8m，用对接方法接长，一根横杆两端的高差，不能超过2cm，纵向水平杆全长平整度不超过±10cm。

2.4 立杆、横杆接头的详细做法：立杆上对接口件应交错布置，两个相邻立杆的接间不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于步距的1／3。

纵向水平杆对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm，并应避免设在纵向水平杆的跨中。

3 架体与建筑结构拉接要求：3.1 构造形式：采用刚性连接方式，连墙体杆用两根50cm短管用直角扣件中间固定于上。

3.2 布置要求：连墙杆在垂直间距不应大于3.3m，水平间距不大于6m的位置上设置，设置时尽量靠近主节点，偏离主节点的距离不应大于30cm。
