MOS管驱动基础和时间功耗计算

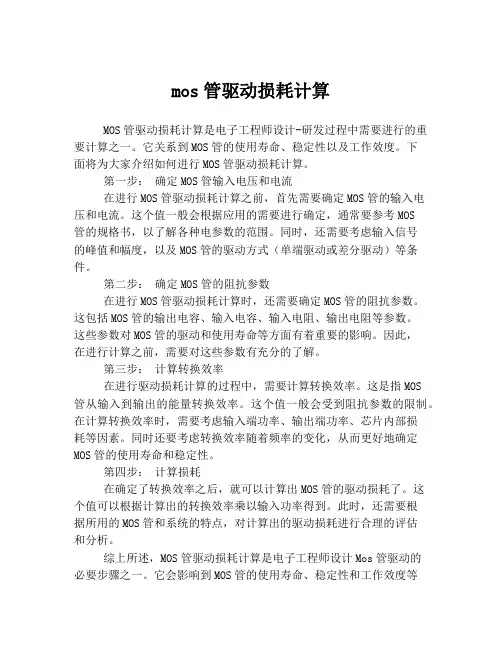

mos管驱动损耗计算MOS管驱动损耗计算是电子工程师设计-研发过程中需要进行的重要计算之一。

它关系到MOS管的使用寿命、稳定性以及工作效度。

下面将为大家介绍如何进行MOS管驱动损耗计算。

第一步：确定MOS管输入电压和电流在进行MOS管驱动损耗计算之前，首先需要确定MOS管的输入电压和电流。

这个值一般会根据应用的需要进行确定，通常要参考MOS管的规格书，以了解各种电参数的范围。

同时，还需要考虑输入信号的峰值和幅度，以及MOS管的驱动方式（单端驱动或差分驱动）等条件。

第二步：确定MOS管的阻抗参数在进行MOS管驱动损耗计算时，还需要确定MOS管的阻抗参数。

这包括MOS管的输出电容、输入电容、输入电阻、输出电阻等参数。

这些参数对MOS管的驱动和使用寿命等方面有着重要的影响。

因此，在进行计算之前，需要对这些参数有充分的了解。

第三步：计算转换效率在进行驱动损耗计算的过程中，需要计算转换效率。

这是指MOS管从输入到输出的能量转换效率。

这个值一般会受到阻抗参数的限制。

在计算转换效率时，需要考虑输入端功率、输出端功率、芯片内部损耗等因素。

同时还要考虑转换效率随着频率的变化，从而更好地确定MOS管的使用寿命和稳定性。

第四步：计算损耗在确定了转换效率之后，就可以计算出MOS管的驱动损耗了。

这个值可以根据计算出的转换效率乘以输入功率得到。

此时，还需要根据所用的MOS管和系统的特点，对计算出的驱动损耗进行合理的评估和分析。

综上所述，MOS管驱动损耗计算是电子工程师设计Mos管驱动的必要步骤之一。

它会影响到MOS管的使用寿命、稳定性和工作效度等方面，因此在进行计算时需要根据MOS管的规格书和阻抗参数等进行充分的了解。

同时，在计算出转换效率和驱动损耗后，还要对其进行合理的评估和分析。

只有这样，才能够确保MOS管的稳定性和可靠性，使其在具体的应用场景中发挥最大的功效。

MOS管驱动功率1. 介绍MOS管（金属氧化物半导体场效应管）是一种常见的功率开关器件，常用于电源、电机和通信设备等领域。

MOS管的功率输出能力受到其驱动电路的限制，而驱动功率则是决定MOS管开关速度和效率的关键因素。

本文将详细讨论MOS管驱动功率的相关知识。

2. MOS管的工作原理MOS管由金属门极、氧化层和半导体基区构成。

当控制电压施加在金属门极上时，MOS管的导通状态由基区内的电荷控制决定。

MOS管在导通状态时，可以将较大的电源电流传递至负载电路，完成功率输出。

3. MOS管驱动电路的基本要求为了充分发挥MOS管的性能，驱动电路需要满足以下几个基本要求：3.1 高速驱动MOS管的关断和导通速度直接影响功率开关的效率和稳定性。

驱动电路应具备足够的驱动能力，以确保MOS管能够迅速从导通状态切换至关断状态，或者从关断状态切换至导通状态。

3.2 低功耗驱动电路应具备尽可能低的功耗，以减少对供电系统的负荷。

高效率的驱动电路能够在MOS管的导通和关断状态之间实现较小的能量损耗。

3.3 耐压能力MOS管可以在高电压下工作，而驱动电路需要提供足够的耐压能力以保证工作的稳定性。

合理的驱动电路设计要能够适应不同工作电压下的应用需求。

3.4 可靠性驱动电路需要具备较高的可靠性，以确保MOS管能够在长时间工作中保持稳定。

驱动电路应防止异常电压和电流对MOS管造成损坏，并提供适当的保护功能。

4. MOS管驱动电路设计MOS管驱动电路的设计需要考虑以上要求，并结合具体应用场景进行优化。

以下是常见的MOS管驱动电路设计方案：4.1 单极性驱动电路单极性驱动电路适用于低电压应用场景，通过一个晶体管实现对MOS管的驱动。

晶体管的控制信号使得MOS管从导通到关断的过程变得更加迅速。

4.2 双极性驱动电路双极性驱动电路适用于高电压应用场景，通过两个晶体管实现对MOS管的驱动。

两个晶体管的工作互补，可以提供更高的驱动能力和更快的开关速度。

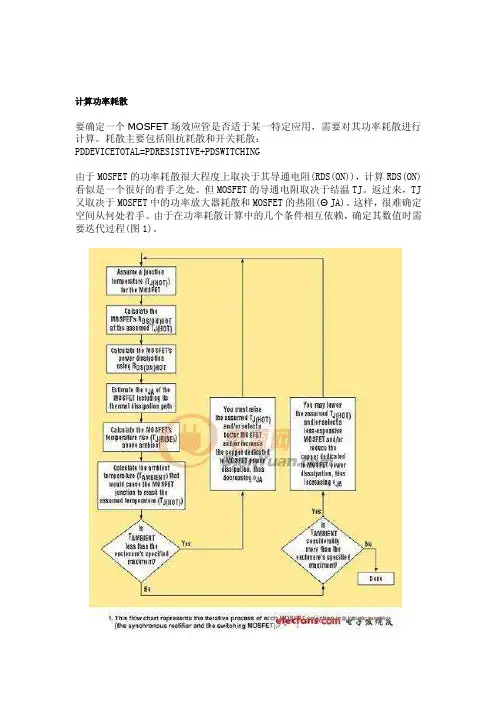

计算功率耗散要确定一个MOSFET场效应管是否适于某一特定应用，需要对其功率耗散进行计算。

耗散主要包括阻抗耗散和开关耗散：PDDEVICETOTAL=PDRESISTIVE+PDSWITCHING由于MOSFET的功率耗散很大程度上取决于其导通电阻(RDS(ON))，计算RDS(ON)看似是一个很好的着手之处。

但MOSFET的导通电阻取决于结温TJ。

返过来，TJ 又取决于MOSFET中的功率放大器耗散和MOSFET的热阻(ΘJA)。

这样，很难确定空间从何处着手。

由于在功率耗散计算中的几个条件相互依赖，确定其数值时需要迭代过程(图1)。

这一过程从首先假设各MOSFET的结温开始，同样的过程对于每个MOSFET单独进行。

MOSFET的功率耗散和允许的环境温度都要计算。

当允许的周围温度达到或略高于电源封装内和其供电的电路所期望的最高温度时结束。

使计算的环境温度尽可能高看似很诱人，但这通常不是一个好主意。

这样做将需要更昂贵的MOSFET、在MOSFET下面更多地使用铜片，或者通过更大或更快的风扇使空气流动。

所有这些都没有任何保证。

在某种意义上，这一方案蒙受了一些“回退”。

毕竟，环境温度决定MOSFET的结温，而不是其他途径。

但从假设结温开始所需要的计算，比从假设环境温度开始更易于实现。

对于开关MOSFET和同步整流器两者，都是选择作为此迭代过程开始点的最大允许裸片结温(TJ(HOT))。

大多数MOSFET数据参数页只给出25°C的最大RDS(ON)，，但近来有一些也提供了125°C的最大值。

MOSFETRDS(ON)随着温度而提高，通常温度系数在0.35%/°C至0.5%/°C的范围内(图2)。

如果对此有所怀疑，可以采用更悲观的温度系数和MOSFET在25°C规格参数(或125°C的规格参数，如果有提供的话)计算所选择的TJ(HOT)处的最大RDS(ON)：RDS(ON)HOT=RDS(ON)SPEC×[1+0.005×(TJ(HOT)?TSPEC)]其中，RDS(ON)SPEC为用于计算的MOSFET导通电阻，而TSPEC为得到RDS(ON)SPEC 的温度。

10%load 20%load 30%load 40%load 50%load 60%load 70%load 80%laod 90%load 100%load
0.003 0.010 0.023 0.041 0.065 0.093 0.127 0.166 0.210 0.259
0.004 0.016 0.024 0.032 0.040 0.048 0.056 0.064 0.072 0.080

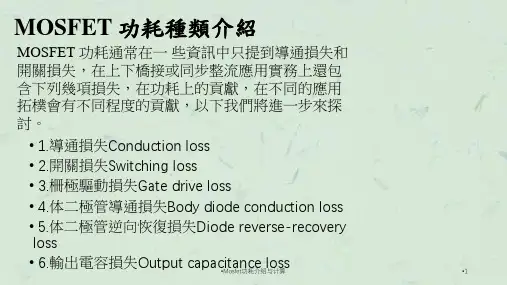

MOSFET 功耗種類介紹
MOSFET 功耗通常在一 些資訊中只提到導通損失和 開關損失，在上下橋接或同步整流應用實務上還包 含下列幾項損失，在功耗上的貢獻，在不同的應用 拓樸會有不同程度的貢獻，以下我們將進一步來探 討。
• 1.導通損失Conduction loss
• 2.開關損失Switching loss
12
V
10
V
200
Ω
10
Ω
95
V
External Gate resitence Driver output resitence SR MOS voltage : VDS Switching frrequency : fsw QG for Vdriver
10
Ω
10
Ω
50
V
75
kHZ
102.00
nC
Switching frrequency : fsw
16
mΩ
Reverse Transfer Capacitance:Crss 10
pF
Gate Resistance :Rg(typ)
3
Ω
Turn on resistance : RDS(ON)
2
Ω

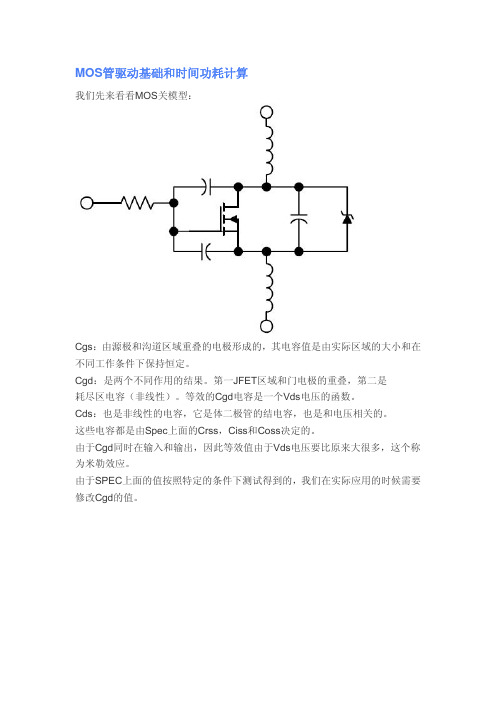

MOS管驱动基础和时间功耗计算
我们先来看看MOS关模型：
Cgs：由源极和沟道区域重叠的电极形成的，其电容值是由实际区域的大小和在不同工作条件下保持恒定。

Cgd：是两个不同作用的结果。

第一JFET区域和门电极的重叠，第二是
耗尽区电容（非线性）。

等效的Cgd电容是一个Vds电压的函数。

Cds：也是非线性的电容，它是体二极管的结电容，也是和电压相关的。

这些电容都是由Spec上面的Crss，Ciss和Coss决定的。

由于Cgd同时在输入和输出，因此等效值由于Vds电压要比原来大很多，这个称为米勒效应。

由于SPEC上面的值按照特定的条件下测试得到的，我们在实际应用的时候需要修改Cgd的值。

开启和关断的过程分析：
功耗的计算：
MOSFET 驱动器的功耗包含三部分：
1. 由于MOSFET栅极电容充电和放电产生的功耗。

与MOSFET栅极电容充电和放电有关。

这部分功耗通常是最高的，特别在很低的开关频率时。

2. 由于MOSFET 驱动器吸收静态电流而产生的功耗。

高电平时和低电平时的静态功耗。

3. MOSFET 驱动器交越导通（穿通）电流产生的功耗。

由于MOSFET 驱动器交越导通而产生的功耗，通常这也被称为穿通。

这是由于输出驱动级的P沟道和N 沟道场效应管（FET）在其导通和截止状态之间切换时同时导通而引起的。

mos管计算在电子工程中，有许多参数和因素需要考虑以准确地计算和设计MOSFET（金属氧化物半导体场效应晶体管）。

以下是一些常见的参数和公式：1.转移特性曲线和输出特性曲线：描述了栅极电压Vgs与漏极电流Id之间的关系，以及描述了漏极电压Vds与漏极电流Id之间的关系。

2.跨导gm：描述了Vgs与Id之间的关系，可以用于描述放大器的增益。

3.阈值电压Vth：栅极电压Vgs需要超过这个电压才能使MOSFET导通。

4.导通电阻RDS(on)：在MOSFET导通状态下，漏极和源极之间的电阻。

5.最大耗散功率PD：MOSFET在连续工作模式下可以消耗的最大功率。

6.击穿电压BV：当漏极电压Vds超过某个特定值时，MOSFET将发生击穿。

7.开关时间ton和toff：描述了MOSFET开启和关闭所需的时间。

8.电荷Qg：描述了栅极需要多少电荷才能使MOSFET从截止状态切换到导通状态。

9.栅极电荷Qg和米勒电容Cgs：用于计算米勒效应。

10.驱动损耗Pgs和Pds：描述了在驱动MOSFET时，栅极和漏极的能量损耗。

11.二极管区域：当MOSFET关断时，会在漏极和源极之间形成反偏二极管。

12.热阻RθJC和RθJA：描述了MOSFET的散热性能。

这些参数可以通过具体的公式和方程进行计算，但需要注意，这些公式通常需要基于具体的器件规格书和测试数据，并且可能需要一定的近似和简化。

同时，还需要考虑实际应用中的其他因素，如温度、电源电压、封装形式等。

因此，在实际应用中，可能需要通过实验和仿真来进行验证和优化。

MOS管驱动基础和时间功耗计算MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种常见的电子器件，广泛应用于电路中的开关和放大功能。

MOS管的驱动是指如何通过输入信号将MOS管从关断状态切换到导通状态，从而实现电路的开关功能。

驱动MOS管的过程涉及到电流和电压的变化，因此需要对基础电路和时间功耗进行计算。

MOS管的基本工作原理是根据栅极电压的变化来调节漏极电流。

当栅极电压低于阈值电压时，MOS管处于关断状态，漏极电流接近于零。

当栅极电压高于阈值电压时，MOS管处于导通状态，漏极电流正比于栅极电压。

因此，驱动MOS管的关键是控制栅极电压的变化。

MOS管的驱动电路通常由电压源、电阻和电容组成。

其中电压源提供驱动信号的幅值和频率，电阻用于限制电流，电容则用于存储电荷。

驱动MOS管的基本原理是通过充放电过程来控制栅极电压。

在驱动MOS管的过程中，需要考虑以下几个基本参数：1. 上升时间（t_rise）：指的是从关断到导通的过程中，栅极电压上升到阈值电压所需的时间。

上升时间取决于电容的大小和驱动电流的快慢。

2. 下降时间（t_fall）：指的是从导通到关断的过程中，栅极电压下降到低于阈值电压所需的时间。

下降时间也取决于电容的大小和驱动电流的快慢。

3. 上升沿和下降沿的时间常数（τ_rise和τ_fall）：时间常数是指电容充放电过程中电压变化的快慢程度。

上升沿的时间常数τ_rise等于上升时间的0.693倍，下降沿的时间常数τ_fall等于下降时间的0.693倍。

4. 峰值电流（I_peak）：指的是驱动MOS管过程中，电流达到的最大值。

峰值电流与驱动电压、电阻和电容的参数相关。

时间功耗指的是驱动MOS管所消耗的能量和时间的乘积。

计算时间功耗的方法是将上升时间和下降时间与驱动电压和电流相乘。

时间功耗的单位是焦耳（J）或瓦秒（W·s）。

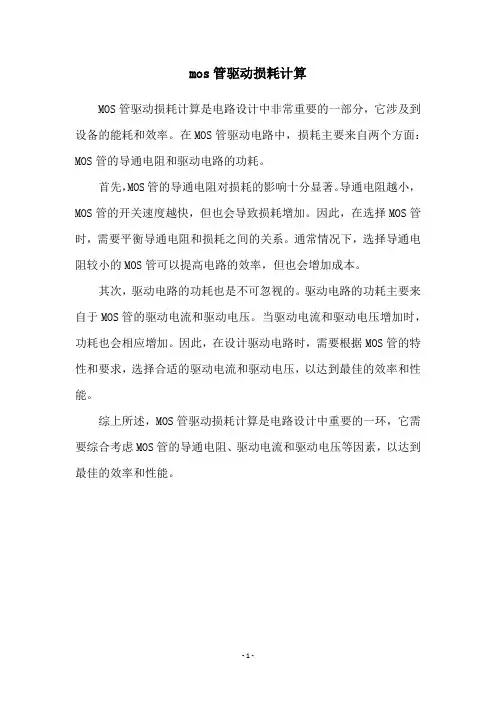

mos管驱动损耗计算
MOS管驱动损耗计算是电路设计中非常重要的一部分，它涉及到设备的能耗和效率。

在MOS管驱动电路中，损耗主要来自两个方面：MOS管的导通电阻和驱动电路的功耗。

首先，MOS管的导通电阻对损耗的影响十分显著。

导通电阻越小，MOS管的开关速度越快，但也会导致损耗增加。

因此，在选择MOS管时，需要平衡导通电阻和损耗之间的关系。

通常情况下，选择导通电阻较小的MOS管可以提高电路的效率，但也会增加成本。

其次，驱动电路的功耗也是不可忽视的。

驱动电路的功耗主要来自于MOS管的驱动电流和驱动电压。

当驱动电流和驱动电压增加时，功耗也会相应增加。

因此，在设计驱动电路时，需要根据MOS管的特性和要求，选择合适的驱动电流和驱动电压，以达到最佳的效率和性能。

综上所述，MOS管驱动损耗计算是电路设计中重要的一环，它需要综合考虑MOS管的导通电阻、驱动电流和驱动电压等因素，以达到最佳的效率和性能。

- 1 -。

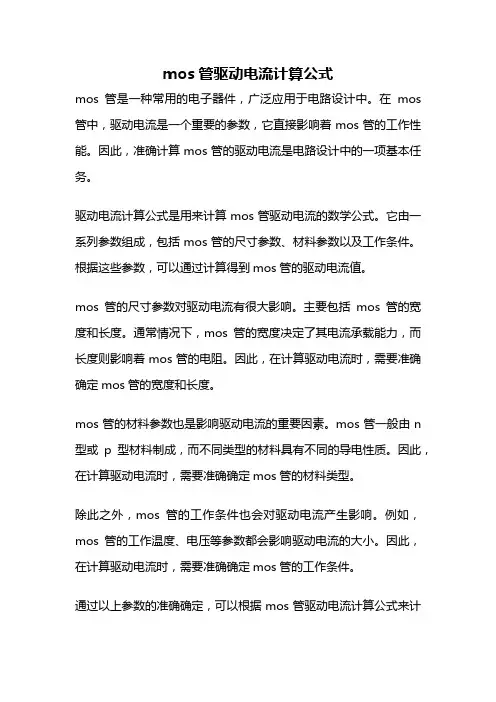

mos管驱动电流计算公式mos管是一种常用的电子器件，广泛应用于电路设计中。

在mos 管中，驱动电流是一个重要的参数，它直接影响着mos管的工作性能。

因此，准确计算mos管的驱动电流是电路设计中的一项基本任务。

驱动电流计算公式是用来计算mos管驱动电流的数学公式。

它由一系列参数组成，包括mos管的尺寸参数、材料参数以及工作条件。

根据这些参数，可以通过计算得到mos管的驱动电流值。

mos管的尺寸参数对驱动电流有很大影响。

主要包括mos管的宽度和长度。

通常情况下，mos管的宽度决定了其电流承载能力，而长度则影响着mos管的电阻。

因此，在计算驱动电流时，需要准确确定mos管的宽度和长度。

mos管的材料参数也是影响驱动电流的重要因素。

mos管一般由n 型或p型材料制成，而不同类型的材料具有不同的导电性质。

因此，在计算驱动电流时，需要准确确定mos管的材料类型。

除此之外，mos管的工作条件也会对驱动电流产生影响。

例如，mos管的工作温度、电压等参数都会影响驱动电流的大小。

因此，在计算驱动电流时，需要准确确定mos管的工作条件。

通过以上参数的准确确定，可以根据mos管驱动电流计算公式来计算mos管的驱动电流。

这个公式是根据mos管的物理特性和电路理论推导出来的，具有一定的复杂性。

在实际应用中，计算mos管的驱动电流是电路设计的重要一环。

准确计算驱动电流可以帮助设计师选择合适的mos管，以满足电路的工作要求。

同时，驱动电流的计算也可以帮助设计师优化电路性能，提高电路的工作效率。

然而，需要注意的是，驱动电流计算公式只是一种理论模型，实际应用中可能存在误差。

这是由于mos管的制造工艺、环境温度等因素的影响。

因此，在实际应用中，需要根据具体情况进行实际测量和调整。

mos管驱动电流计算公式是电路设计中的重要工具。

准确计算mos 管的驱动电流可以帮助设计师选择合适的器件和优化电路性能。

但需要注意的是，计算公式只是一种理论模型，在实际应用中可能存在误差，需要根据具体情况进行实际测量和调整。

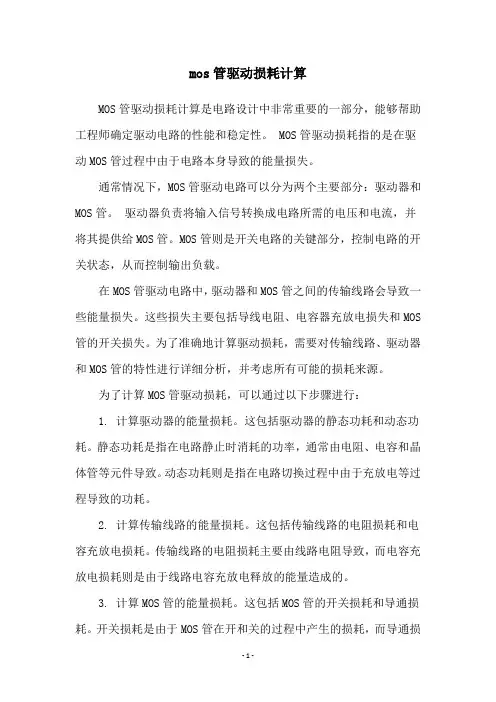

mos管驱动损耗计算MOS管驱动损耗计算是电路设计中非常重要的一部分，能够帮助工程师确定驱动电路的性能和稳定性。

MOS管驱动损耗指的是在驱动MOS管过程中由于电路本身导致的能量损失。

通常情况下，MOS管驱动电路可以分为两个主要部分：驱动器和MOS管。

驱动器负责将输入信号转换成电路所需的电压和电流，并将其提供给MOS管。

MOS管则是开关电路的关键部分，控制电路的开关状态，从而控制输出负载。

在MOS管驱动电路中，驱动器和MOS管之间的传输线路会导致一些能量损失。

这些损失主要包括导线电阻、电容器充放电损失和MOS 管的开关损失。

为了准确地计算驱动损耗，需要对传输线路、驱动器和MOS管的特性进行详细分析，并考虑所有可能的损耗来源。

为了计算MOS管驱动损耗，可以通过以下步骤进行：1. 计算驱动器的能量损耗。

这包括驱动器的静态功耗和动态功耗。

静态功耗是指在电路静止时消耗的功率，通常由电阻、电容和晶体管等元件导致。

动态功耗则是指在电路切换过程中由于充放电等过程导致的功耗。

2. 计算传输线路的能量损耗。

这包括传输线路的电阻损耗和电容充放电损耗。

传输线路的电阻损耗主要由线路电阻导致，而电容充放电损耗则是由于线路电容充放电释放的能量造成的。

3. 计算MOS管的能量损耗。

这包括MOS管的开关损耗和导通损耗。

开关损耗是由于MOS管在开和关的过程中产生的损耗，而导通损耗则是由于MOS管导通时电路流过的电流引起的损耗。

通过以上步骤，可以计算出MOS管驱动损耗的总量。

这可以帮助工程师确定驱动电路的性能和稳定性，并在电路设计中优化驱动器和MOS管的选型和布局。

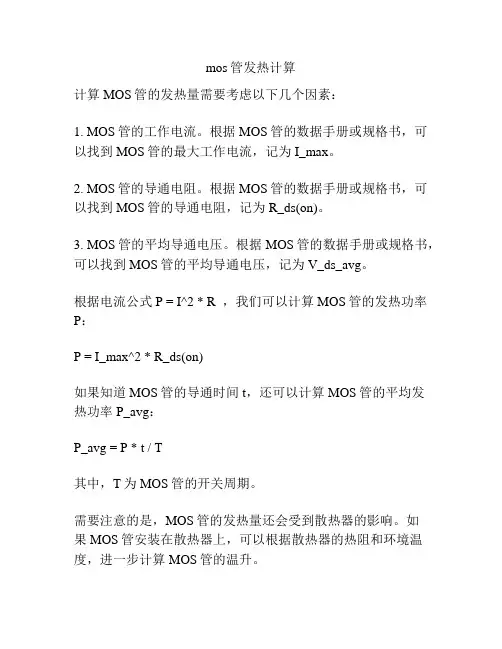

mos管发热计算
计算MOS管的发热量需要考虑以下几个因素：
1. MOS管的工作电流。

根据MOS管的数据手册或规格书，可以找到MOS管的最大工作电流，记为I_max。

2. MOS管的导通电阻。

根据MOS管的数据手册或规格书，可以找到MOS管的导通电阻，记为R_ds(on)。

3. MOS管的平均导通电压。

根据MOS管的数据手册或规格书，可以找到MOS管的平均导通电压，记为V_ds_avg。

根据电流公式 P = I^2 * R ，我们可以计算MOS管的发热功率P：
P = I_max^2 * R_ds(on)
如果知道MOS管的导通时间t，还可以计算MOS管的平均发
热功率P_avg：
P_avg = P * t / T
其中，T为MOS管的开关周期。

需要注意的是，MOS管的发热量还会受到散热器的影响。

如
果MOS管安装在散热器上，可以根据散热器的热阻和环境温度，进一步计算MOS管的温升。

MOSFET 损耗计算MOSFET 在开关过程中，会产生一定的损耗，主要包括以下几部分：开通损耗开通过程中的电压、电流和功耗波形近似如下：Pswitch-on = 1/2* V DS i D *(t2-t0)*f导通损耗Pon=Id 2 * Rds(on)*Ton*f其中：Rds(on) ：实际结温下的导通电阻，可以通过查阅datasheet 中的相关曲线获得；Id ：导通时的电流有效值；Ton ：一个周期内的导通时间；f ：开关频率。

D ：占空比，D ＝Ton*f 。

根据电流的工作模式可以分为下面3种： 电流模式 波形 计算公式常值Pon ＝Rds(on)*i d 2 *D 电流不连续Pon ＝1/3* Rds(on)*i peak 2 *D i peakt on0 i d t on电流连续Pon ＝1/3*Rds(on)*[i peak12+ i peak1* i peak2+ i peak2 2 ]*D关断损耗关断过程中的电压、电流和功耗波形近似如下：Pswitch-off = 1/2* V DS i D *(t5-t3)*f截止损耗Poff=V DS *I DSS *t off*f其中：V DS ：截止时的D-S 间的电压I DSS ：截止时的实际结温下的漏电流t off ：一个周期内的截止时间除了以上4种损耗外，门极驱动和输出电容也会消耗一定的功耗。

门极损耗Pgate=Q G *Vgs* f*R G /(R G +Rdrive)其中：Q G ：门极充电总电荷R G ：MOSFET 内部门极寄生输入电阻Rdrive ：外接的门极驱动电阻i peak2t on0 i peak1输出电容损耗Pcoss = 1/2*Co(er)*V DS2*f其中：Co(er) ：等效输出电容（能量一定）；V DS ：截止时的D-S间的电压此损耗一般在开关频率较高、硬开关工作时的幅值较高，需要考虑。

有时候MOSFET的内部反并寄生二极管会流过电流，也会产生一定的功耗，寄生二极管的功耗Pdiode计算可以参考二极管的功耗计算方法。

MOS管驱动变压器隔离电路分析和应用今天在研究全桥电路，资料和书上谈到的，大多数基于理想的驱动器（立即充电完成）。

这里一篇幅把MOS管驱动的来龙去脉搞搞清楚。

预计要分几个篇幅：1.MOS管驱动基础和时间功耗计算2.MOS管驱动直连驱动电路分析和应用3.MOS管驱动变压器隔离电路分析和应用4.MOS管网上搜集到的电路学习和分析今天主要分析MOS管驱动变压器隔离电路分析和应用和MOS管驱动基础和时间功耗计算。

参考材料：《Design And Application Guide For High Speed MOSFET Gate Drive Circuits》是一份很好的材料《MOSFET 驱动器与MOSFET 的匹配设计》也可以借鉴。

首先谈一下变压器隔离的MOS管驱动器：如果驱动高压MOS管，我们需要采用变压器驱动的方式和集成的高边开关。

这两个解决方案都有自己的优点和缺点，适合不同的应用。

集成高边驱动器方案很方便，优点是电路板面积较小，缺点是有很大的导通和关断延迟。

变压器耦合解决方案的优点是延迟非常低，可以在很高的压差下工作。

常它需要更多，缺点是需要很多的元件并且对变压器的运行有比较深入的认识。

变压器常见问题和与MOS管驱动相关的问题：变压器有两个绕组，初级绕组和次级绕组实现了隔离，初级和次级的匝数比变化实现了电压缩放，对于我们的设计一般不太需要调整电压，隔离却是我们最注重的。

理想情况下，变压器是不储存能量的（反激“变压器”其实是耦合电感）。

不过实际上变压器还是储存了少量能量在线圈和磁芯的气隙形成的磁场区域，这种能量表现为漏感和磁化电感。

对于功率变压器来说，减少漏感可以减少能量损耗，以提高效率。

MOS管驱动器变压器的平均功率很小，但是在开通和关闭的时候传递了很高的电流，为了减少延迟保持漏感较低仍然是必须的。

法拉第定律规定，变压器绕组的平均功率必须为零。

即使是很小的直流分量可能会剩磁，最终导致磁芯饱和。

在条件相同的情况下,降低开关频率一定可以降低MOS的功耗。

MOS管的功耗主要有开关损耗和通态损耗。

首先要计算通态损耗的影响。

Pcond=Idsrms*Idsrms*RDSon*Dmax,
例如：Idsrms=11A时，Dmax接近100%，RDSon取8豪欧，Pcond约1W。

再估算开关损耗。

PSW=VDSoff*Idsrms*(tr+tf)*f/2。

例如：tr+tf=600ns,f=15625,VDSoff取24V，PSW=1.24W
Pmos=Pcond+PSW=2.24w。

如果MOS采用单个IRF3205 ,不加散热片时的热阻是62度/W。

此时的温升是62*2.24=138度。

所以不管其他的条件，在这应用里必须加装良好的散热器。

由开关损耗的公式可以看出，反电动势的抑制的确是重要的，必须采用足够容量的低ESR的电解电容安装在MOS附件吸收反电动势，由于流过该电容的电流波纹很大，电容容易发热。

如果反电动势吸收不好，还会造成MOS关断不良的情况，需要用示波器实际观察。

mos管功耗温度换算摘要：1.简介2.MOS 管功耗的计算方法3.温度对MOS 管功耗的影响4.MOS 管功耗与温度的换算关系5.实际应用中的考虑因素6.总结正文：MOS 管（金属- 氧化物- 半导体场效应晶体管）广泛应用于各种电子设备中，如电源、放大器等。

了解MOS 管的功耗及其与温度的关系，对于优化电路设计、提高系统性能具有重要意义。

本文将详细介绍MOS 管功耗温度换算的相关知识。

首先，我们需要了解MOS 管功耗的计算方法。

MOS 管的功耗主要来自两部分：静态功耗和动态功耗。

静态功耗与漏极电压、沟道长度和沟道宽度有关；动态功耗与工作频率、脉冲宽度调制（PWM）以及负载有关。

静态功耗和动态功耗之和即为MOS 管的总功耗。

温度对MOS 管功耗有显著影响。

随着温度的升高，MOS 管的导电性能会发生变化，导致静态功耗和动态功耗均增加。

主要原因包括：温度升高时，载流子浓度增加，从而增加了泄漏电流；温度升高还会导致半导体材料的电子迁移率降低，降低了MOS 管的开关速度，从而增加了动态功耗。

为了量化描述MOS 管功耗与温度的关系，我们可以通过实验测量或理论计算得到功耗与温度的换算关系。

通常情况下，可以通过建立功耗与温度之间的线性关系来进行近似计算。

例如，对于某型号的MOS 管，当温度从25℃升高到100℃时，功耗可能增加20%。

在实际应用中，需要考虑多种因素来估算MOS 管的功耗。

例如，电路中的其他元件、工作环境、电源电压等。

此外，不同的应用场景对功耗要求也不同，如便携式电子设备更关注低功耗，而数据中心则关注高能效。

因此，在设计电路时，应综合考虑各种因素，选择合适的MOS 管以满足系统性能要求。

总之，了解MOS 管功耗与温度的换算关系对于优化电路设计和提高系统性能具有重要意义。

功率MOSFET功耗计算指南首先，功率MOSFET的功耗主要由两部分组成：开关功耗和导通功耗。

开关功耗是MOSFET在开关过程中产生的功耗。

在开关过程中，MOSFET的输入电压发生变化，导致MOSFET的电流也随之变化。

这个过程中，电流通过MOSFET的通道和耗尽区域，导致开关功耗的产生。

开关功耗可以通过以下公式计算：Psw = Qg × VDS × f其中，Psw是开关功耗，Qg是MOSFET的栅极电荷，VDS是MOSFET的漏源电压，f是开关频率。

导通功耗是MOSFET在导通状态下的功耗。

在导通状态下，MOSFET的电流通过通道，由漏源电压和通道电流决定。

可以通过以下公式计算导通功耗：Pcon = IDS × VDS其中，Pcon是导通功耗，IDS是MOSFET的通道电流，VDS是MOSFET的漏源电压。

在实际应用中，为了减小功耗，可以采取一些措施。

例如，选择合适的MOSFET型号，选择低阻抗的MOSFET，以降低导通功耗。

另外，适当控制开关频率，减小开关功耗。

通过使用合适的散热措施，降低MOSFET的工作温度，进一步减小功耗。

最后，需要注意的是，在功耗计算中需要考虑安全因素。

应当确保MOSFET的工作温度不超过规定的最大值，并采取必要的散热措施，以确保MOSFET的可靠性和寿命。

综上所述，功率MOSFET功耗计算是功率电子设计不可或缺的一部分。

准确计算功耗有助于设计和应用中充分考虑功耗问题，并采取相应的措施以降低功耗。

通过合理选择MOSFET型号、控制开关频率、优化散热等措施，可以有效地降低功耗，提高电路和设备的性能和效率。

mos驱动损耗计算
mos驱动损耗计算是电路设计中的重要环节之一，它可以帮助我们准确地估算mos管工作时的功耗损耗。

mos管是一种常见的场效应管，它采用场效应来控制电流，具有开关速度快、噪音小、耐高温等特点。

mos驱动损耗通常包括静态损耗和动态损耗两部分。

静态损耗是指mos管在开关过程中由于电流流经导通电阻而产生的功耗，通常使用导通电阻和mos管导通时间来计算。

动态损耗则是指mos管在开关过程中由于电荷注入和排出所产生的损耗，通常使用开关频率、电荷注入和排出时间来计算。

mos驱动损耗的计算需要考虑多个因素，如mos管的导通电阻、电荷注入和排出时间、开关频率等。

通过合理选择mos管参数和设计电路，可以降低mos驱动损耗，提高电路的效率和可靠性。

总之，mos驱动损耗计算是电路设计中不可忽视的一环，它可以帮助我们准确地估算mos管的功耗损耗，提高电路的效率和可靠性。

- 1 -。
