实验四 峰值谷值检测实验

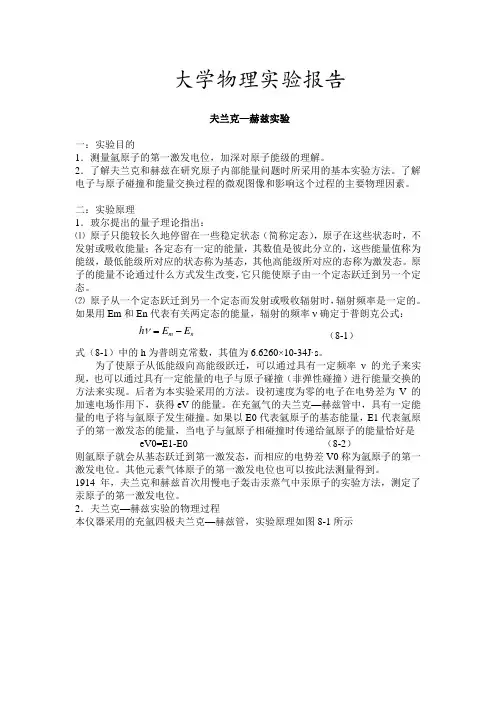

大学物理实验报告夫兰克—赫兹实验一：实验目的1．测量氩原子的第一激发电位，加深对原子能级的理解。

2．了解夫兰克和赫兹在研究原子内部能量问题时所采用的基本实验方法。

了解电子与原子碰撞和能量交换过程的微观图像和影响这个过程的主要物理因素。

二：实验原理1．玻尔提出的量子理论指出：⑴ 原子只能较长久地停留在一些稳定状态（简称定态），原子在这些状态时，不发射或吸收能量；各定态有一定的能量，其数值是彼此分立的，这些能量值称为能级，最低能级所对应的状态称为基态，其他高能级所对应的态称为激发态。

原子的能量不论通过什么方式发生改变，它只能使原子由一个定态跃迁到另一个定态。

⑵ 原子从一个定态跃迁到另一个定态而发射或吸收辐射时，辐射频率是一定的。

如果用Em 和En 代表有关两定态的能量，辐射的频率ν确定于普朗克公式：n m E E h -=ν （8-1）式（8-1）中的h 为普朗克常数，其值为6.6260×10-34J·s 。

为了使原子从低能级向高能级跃迁，可以通过具有一定频率ν的光子来实现，也可以通过具有一定能量的电子与原子碰撞（非弹性碰撞）进行能量交换的方法来实现。

后者为本实验采用的方法。

设初速度为零的电子在电势差为V 的加速电场作用下，获得eV 的能量。

在充氩气的夫兰克—赫兹管中，具有一定能量的电子将与氩原子发生碰撞。

如果以E0代表氩原子的基态能量，E1代表氩原子的第一激发态的能量，当电子与氩原子相碰撞时传递给氩原子的能量恰好是eV0=E1-E0 （8-2）则氩原子就会从基态跃迁到第一激发态，而相应的电势差V0称为氩原子的第一激发电位。

其他元素气体原子的第一激发电位也可以按此法测量得到。

1914年，夫兰克和赫兹首次用慢电子轰击汞蒸气中汞原子的实验方法，测定了汞原子的第一激发电位。

2．夫兰克—赫兹实验的物理过程本仪器采用的充氩四极夫兰克—赫兹管，实验原理如图8-1所示图8 -1 夫兰克—赫兹实验原理图管内有发射电子的阴极K ，它由VF 通电加热管中的灯丝K 而产生热电子发射。

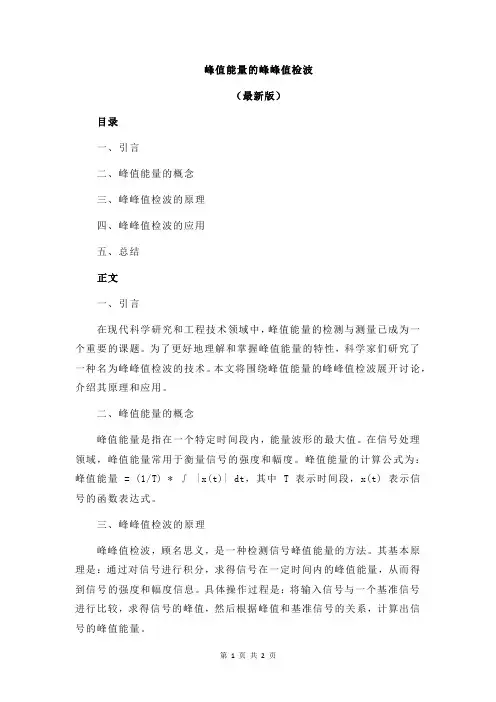

峰值能量的峰峰值检波（最新版）目录一、引言二、峰值能量的概念三、峰峰值检波的原理四、峰峰值检波的应用五、总结正文一、引言在现代科学研究和工程技术领域中，峰值能量的检测与测量已成为一个重要的课题。

为了更好地理解和掌握峰值能量的特性，科学家们研究了一种名为峰峰值检波的技术。

本文将围绕峰值能量的峰峰值检波展开讨论，介绍其原理和应用。

二、峰值能量的概念峰值能量是指在一个特定时间段内，能量波形的最大值。

在信号处理领域，峰值能量常用于衡量信号的强度和幅度。

峰值能量的计算公式为：峰值能量 = (1/T) * ∫ |x(t)| dt，其中 T 表示时间段，x(t) 表示信号的函数表达式。

三、峰峰值检波的原理峰峰值检波，顾名思义，是一种检测信号峰值能量的方法。

其基本原理是：通过对信号进行积分，求得信号在一定时间内的峰值能量，从而得到信号的强度和幅度信息。

具体操作过程是：将输入信号与一个基准信号进行比较，求得信号的峰值，然后根据峰值和基准信号的关系，计算出信号的峰值能量。

四、峰峰值检波的应用峰峰值检波技术在多个领域都有广泛的应用，例如：1.通信系统：在数字通信系统中，峰值能量是一个重要的性能指标。

通过测量峰值能量，可以评估通信系统的性能和信道质量。

2.雷达技术：在雷达系统中，峰值能量可以用来衡量目标回波的强度，从而提高雷达的探测能力和分辨率。

3.声学测量：在声学领域，峰值能量可以用来测量声波的强度，从而评估声源的能量和声场的特性。

4.地震勘探：在地震勘探中，峰值能量可以用来评估地震波的能量和地震源的强度，从而提高地震勘探的准确性。

五、总结综上所述，峰峰值检波技术在峰值能量的检测和测量中发挥着重要作用。

其原理简单，应用广泛，为各领域的研究和实践提供了有力的支持。

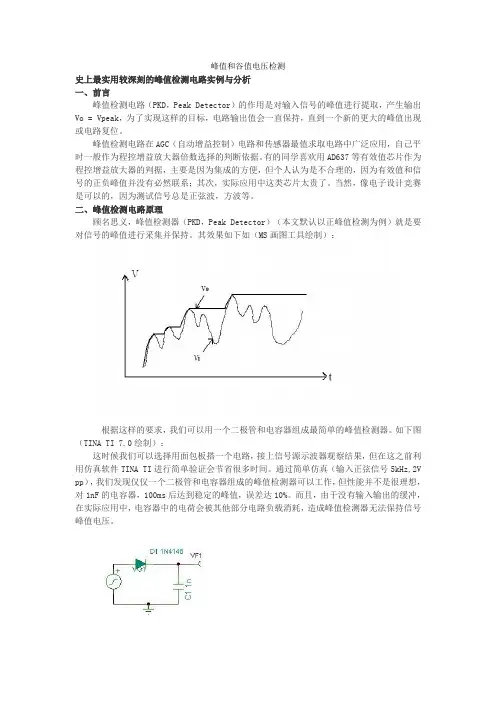

峰值和谷值电压检测史上最实用较深刻的峰值检测电路实例与分析一、前言峰值检测电路（PKD，Peak Detector）的作用是对输入信号的峰值进行提取，产生输出Vo = Vpeak，为了实现这样的目标，电路输出值会一直保持，直到一个新的更大的峰值出现或电路复位。

峰值检测电路在AGC（自动增益控制）电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。

有的同学喜欢用AD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的，因为有效值和信号的正负峰值并没有必然联系；其次，实际应用中这类芯片太贵了。

当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等。

二、峰值检测电路原理顾名思义，峰值检测器（PKD，Peak Detector）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。

其效果如下如（MS画图工具绘制）：根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。

如下图（TINA TI 7.0绘制）：这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件TINA TI进行简单验证会节省很多时间。

通过简单仿真（输入正弦信号5kHz,2V pp），我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想，对1nF的电容器，100ms后达到稳定的峰值，误差达10%。

而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗，造成峰值检测器无法保持信号峰值电压。

因此我们可以用模电书上说的“超级二极管”代替简单二极管（TINA TI 7.0绘制）：从仿真结果来看，同等测试条件下，检测误差大大减小。

但我们知道，超级二极管有一个缺点，就是Vi从负电压变成正电压的过程中，为了闭合有二极管的负反馈回路，运放要结束负饱和状态，输出电压要从负饱和电压值一直到（Vi+V二极管）。

峰值能量的峰峰值检波1. 引言峰值能量的峰峰值检波是一种常用于信号处理和测量领域的技术。

它可以用来检测信号中的最大和最小幅值，并计算其差值，即峰峰值。

通过这种方法，我们可以获取有关信号强度、功率和动态范围等重要信息。

在本文中，我们将介绍峰值能量的概念、原理以及如何进行峰峰值检波。

我们还将讨论该技术在不同领域中的应用，并探讨其优点和局限性。

2. 峰值能量的概念和原理2.1 峰值能量在信号处理中，峰值能量是指信号在一段时间内达到的最大能量。

它是描述信号强度和功率的重要指标之一。

对于周期性信号，其峰值能量可以通过计算一个周期内各点幅值的平方和来获得。

2.2 峰峰值峰峰值是指一个信号中最大幅度和最小幅度之间的差异。

它可以表示信号振幅的范围大小。

峰峰值通常用于衡量信号的动态范围，即信号的最大可测量范围。

2.3 峰峰值检波原理峰峰值检波是一种用于测量信号中最大和最小幅度的方法。

它通过将信号与一个参考电平进行比较，从而确定信号的峰值和谷值。

具体步骤如下：1.设置一个参考电平，通常为零。

2.将信号与参考电平进行比较。

如果信号超过参考电平，则记录其幅度作为当前的峰值；如果信号低于参考电平，则记录其幅度作为当前的谷值。

3.在整个信号周期内重复步骤2，直到得到一个完整的峰峰值。

4.计算得到的峰峰值，即为信号的振幅范围。

3. 峰峰值检波应用3.1 电子测量在电子测量中，峰峰值检波广泛应用于测量各种类型的信号。

例如，在音频领域中，可以使用该技术来测量音频信号的振幅范围，以确保音频设备正常工作。

在无线通信中，峰峰值检波可用于测量无线电信号的强度和功率，从而评估通信质量。

3.2 振动分析在振动分析领域，峰峰值检波可用于测量机械设备的振动幅度。

通过监测设备振动的最大和最小幅度，可以及时发现设备故障和异常。

这对于预防设备损坏、提高生产效率至关重要。

3.3 光学测量在光学测量中，峰峰值检波可以用来评估光信号的强度和稳定性。

例如，在光纤通信中，可以使用该技术来测量光信号的功率范围，并确定光纤传输的质量。

示波器的峰值检测和有效值测量示波器（oscilloscope）是一种广泛应用于电子行业的仪器，用于显示和测量电信号的波形。

在信号测量过程中，峰值检测和有效值测量是示波器的两个重要功能。

本文将深入探讨这两种测量方法的原理和应用。

一、峰值检测峰值检测是指示波器测量一段时间内信号的最大振幅。

此功能对于测量脉冲信号的幅度、测量交流信号的峰峰值等都非常有用。

峰值检测采用的是峰值检测电路，电路主要由快速整流电路和保持电路组成。

快速整流电路通过快速将信号转换为单方向的电压，保持电路则将最大峰值保持在示波器屏幕上显示。

峰值检测功能使得我们能够直观地获取信号的最大振幅，帮助我们进行信号分析和故障排除。

二、有效值测量有效值测量是指示波器计算一段时间内信号的均方根值。

有效值是交流信号最基本的特性之一，常用于电压、电流和功率的测量中。

无论是正弦波还是非正弦波信号，有效值都是系统能量的平均值。

示波器通过对信号波形进行采样和计算，可以准确地测量信号的有效值。

对于非正弦波形的复杂信号，示波器采用了一些数学算法进行有效值的计算，确保测量结果具有高精度和可靠性。

有效值测量在各个领域都有广泛的应用，例如在电力系统中，用于测量电压和电流的有效值以确保系统的运行安全和稳定。

在音频领域，有效值测量被用于衡量声音的音量大小。

总结：示波器的峰值检测和有效值测量是其两种重要的测量方法。

峰值检测帮助我们确定信号的最大振幅，对于分析信号特征和解决问题至关重要。

有效值测量则能够准确地计算信号的均方根值，广泛应用于各个领域的信号测量中。

无论是调试电路、测试设备还是进行音频分析，示波器的峰值检测和有效值测量功能都是不可或缺的重要工具。

通过正确理解和应用这两种测量方法，我们可以更准确地分析信号特征，提高工作效率，并解决各种电子领域的问题。

峰值检波原理
峰值检波（Peak Detection）是一种常用的信号处理技术，它
可以在信号中检测出峰值，并输出相应的峰值幅度。

在实际应用中，峰值检波被广泛应用于通信、雷达、医学影像、声音处理等领域。

本文将介绍峰值检波的原理及其在实际应用中的一些特点。

峰值检波的原理很简单，它通过对信号进行峰值检测，找出信
号中的最大值，并输出这些峰值的幅度。

在数字信号处理中，峰值
检波通常包括以下几个步骤：
1. 信号采样，首先对输入信号进行采样，将连续的模拟信号转
换为离散的数字信号。

2. 峰值检测，对采样后的信号进行峰值检测，找出信号中的最
大值。

3. 输出结果，将检测到的峰值幅度输出，作为最终的结果。

在实际应用中，峰值检波常常用于检测信号中的脉冲、噪声、
干扰等。

例如，在通信系统中，峰值检波可以用于解调调幅信号；
在雷达系统中，峰值检波可以用于检测目标的距离和速度；在医学
影像中，峰值检波可以用于检测图像中的异常区域；在声音处理中，峰值检波可以用于检测声音中的爆破声等。

峰值检波具有很高的灵敏度和抗干扰能力，能够有效地提取出
信号中的重要信息。

但是，峰值检波也存在一些局限性，例如对信
号波形的要求较高，对噪声和干扰比较敏感等。

总的来说，峰值检波是一种简单而有效的信号处理技术，它在
实际应用中有着广泛的用途。

通过对信号进行峰值检测，可以有效
地提取出信号中的重要信息，为后续的处理和分析提供有力支持。

希望本文对峰值检波原理有所帮助，谢谢阅读！。

测量正弦信号的峰峰值电压实验报告一、示波器测量时间实验：1．现象：示波器屏幕上没有任何信号。

可能的原因有：(1)示波器的电源开关没有打开；(2)亮度设置太低，请调节亮度旋扭，增加亮度；(3)波形偏离屏幕显示区，请调节上下位移旋扭和左右位移旋扭，使波形在示波器屏幕中间区域显示；(4)实验者可能将所用通道的接地旋扭按下了，这样信号就会对地短路，没有任何信号输入到示波器测量端，请将该旋扭弹起；(5)仪器相关元件损坏，请联系实验室老师解决。

2．现象：在做示波器测量时间实验中，所读波形周期与理论值相差太大。

可能是由于：(1)没有把扫描微调旋扭置于校准的位置；该旋扭位于时基旋扭下方，请将其右旋到底；(2)如果所测周期与理论值相差5倍左右，请看一下是不是将 5扩展档按下了？如果按下该档，实际时基量程只有所标的五分之一，请把旋扭弹起，或者在按下的情况下，按实际时基量程的五分之一计算即可，(该旋扭位于时基旋扭的上方)。

(3)所用信号源输出的实际频率不是实验内容的测量点频率，请注意信号源频率直接从右方LCD显示读出即可，不需将结果再乘以所用频率档；例如：信号源显示为199Hz，所用频率档为×1K档，那么信号发生器最终输出的频率是199Hz，而不是199KHz(199×1KHz)。

3．现象：在做示波器测量时间实验中，所读波形Vpp(峰峰值电压)与理论值相差太大。

可能由于：(1)没有将相关电压灵敏度微调旋扭右旋到校准位置，该旋扭位于电压灵敏度旋扭的下方；(2)所用的电压灵敏度量程与所用通道不一致，比如用通道1(CH1)测量电压，记录时误读了通道2(CH2)的电压灵敏度量程。

4．现象：实验中示波器显示的待测波形老是在屏幕上移动，测量不方便。

可能由于：(1)你所用的通道与垂直方式选择档位、触发源选择档位不一致。

例如：如果实验者用通道1测量数据，请保证垂直方式置于通道1位置，同时触发源档位也应置于通道1位置，否则波形可能不稳；(2)如果上面档位正确，请调节电平旋扭，该旋扭能调节触发电平值的大小，使待测波形稳定；5．现象：在用李萨如图形测公共信号源频率时，没有出现图形。

峰值和谷值电压检测史上最实用较深刻的峰值检测电路实例与分析一、前言峰值检测电路（PKD，Peak Detector）的作用是对输入信号的峰值进行提取，产生输出Vo = Vpeak，为了实现这样的目标，电路输出值会一直保持，直到一个新的更大的峰值出现或电路复位。

峰值检测电路在AGC（自动增益控制）电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。

有的同学喜欢用AD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的，因为有效值和信号的正负峰值并没有必然联系；其次，实际应用中这类芯片太贵了。

当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等。

（本文参加了TI公司的博文比赛，觉得还行的话，希望大家帮顶一下、回复一个，谢谢大家，我会更努力的：-）二、峰值检测电路原理顾名思义，峰值检测器（PKD，Peak Detector）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。

其效果如下如（MS画图工具绘制）：根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。

如下图（TINA TI 7.0绘制）：这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件TINA TI进行简单验证会节省很多时间。

通过简单仿真（输入正弦信号5kHz,2V pp），我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想，对1nF的电容器，100ms后达到稳定的峰值，误差达10%。

而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗，造成峰值检测器无法保持信号峰值电压。

因此我们可以用模电书上说的“超级二极管”代替简单二极管（TINA TI 7.0绘制）：从仿真结果来看，同等测试条件下，检测误差大大减小。

但我们知道，超级二极管有一个缺点，就是Vi从负电压变成正电压的过程中，为了闭合有二极管的负反馈回路，运放要结束负饱和状态，输出电压要从负饱和电压值一直到（Vi+V二极管）。

一、太阳能电池基本IV特性实验1.实验目的1.了解太阳能光伏电池的基本特性参数：开路电压、短路电流、峰值电压、峰值电流、峰值功率、填充因子及转换效率2.了解太阳能光伏电池的伏安特性及曲线绘制3.掌握电池特性的测试与计算2.实验设备光伏太阳能电池特性实验箱。

3.实验原理（1）开路电压Uoc开路电压（Open circuit voltage VOC），当将太阳能电池的正负极不接负载、使电流i=0时，此时太阳能电池正负极间的电压就是开路电压，开路电压的单位是伏特(V)。

单片太阳能电池的开路电压不随电池片面积的增减而变化，一般为0.5～0.7V。

（2）短路电流Isc短路电流（short-circuit current），当将太阳能电池的正负极短路、使电压u=0时，此时的电流就是电池片的短路电流，短路电流的单位是安培(A)，短路电流随着光强的变化而变化。

（3）峰值电压Um峰值电压也叫最大工作电压或最佳工作电压。

峰值电压是指太阳能电池片输出最大功率时的工作电压，峰值电压的单位是v。

峰值电压不随电池片面积的增减而变化，一般为0.45～0.5v，典型值为0.48v。

（4）峰值电流Im峰值电流也叫最大工作电流或最佳工作电流。

峰值电流是指太阳能电池片输出最大功率时的工作电流，峰值电流的单位是安培(A)。

（5）峰值功率Pm峰值功率也叫最大输出功率或最佳输出功率。

峰值功率是指太阳能电池片正常工作或测试条件下的最大输出功率，也就是峰值电流与峰值电压的乘积：Pm=Im×Um。

峰值功率的单位是w(瓦)。

太阳能电池的峰值功率取决于太阳辐照度、太阳光谱分布和电池片的工作温度，因此太阳能电池的测量要在标准条件下进行，测量标准为欧洲委员会的101号标准，其条件是：辐照度l000W/m2、光谱AMl.5、测试温度25±1℃。

（6）填充因子FF填充因子也叫曲线因子，是指太阳能电池的最大输出功率与开路电压和短路电流乘积的比值。

精确的峰值--谷值检测器
此电路中仅用两个运算放大器就能完成对非正弦波形的峰值和谷值电压的检测。

在峰值期间，D1导通使C1充电达到峰值，峰值过后由于R1的限流作用，C1放电微乎其微，到下一次峰值
再度充电，维持峰值电压输出。

谷值检测与上面相反，谷值期间C2经过D4迅速地放电到谷值电
压，而其它时间仅通过D3、R2微量充电，C2上始终保持谷值电压。

C1、C2上串接的1Ω电阻用
于防止过冲。

电容c2,c1的大小视情况而定，越大稳定性越好但是跟随效果会变差
1欧的电阻要求尽量小；。

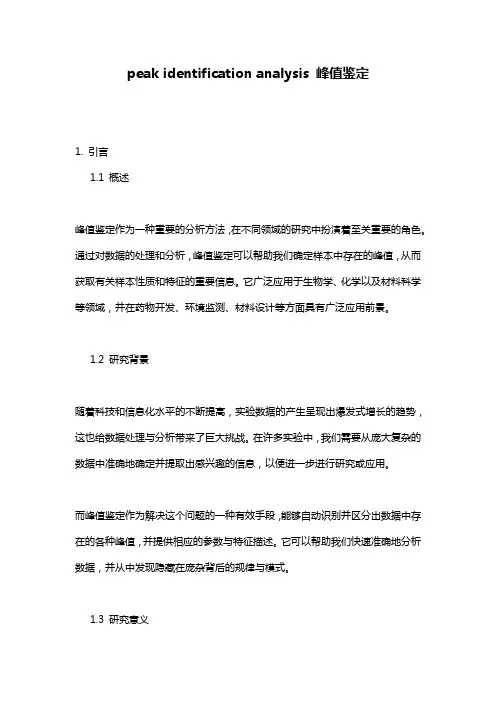

peak identification analysis 峰值鉴定1. 引言1.1 概述峰值鉴定作为一种重要的分析方法，在不同领域的研究中扮演着至关重要的角色。

通过对数据的处理和分析，峰值鉴定可以帮助我们确定样本中存在的峰值，从而获取有关样本性质和特征的重要信息。

它广泛应用于生物学、化学以及材料科学等领域，并在药物开发、环境监测、材料设计等方面具有广泛应用前景。

1.2 研究背景随着科技和信息化水平的不断提高，实验数据的产生呈现出爆发式增长的趋势，这也给数据处理与分析带来了巨大挑战。

在许多实验中，我们需要从庞大复杂的数据中准确地确定并提取出感兴趣的信息，以便进一步进行研究或应用。

而峰值鉴定作为解决这个问题的一种有效手段，能够自动识别并区分出数据中存在的各种峰值，并提供相应的参数与特征描述。

它可以帮助我们快速准确地分析数据，并从中发现隐藏在庞杂背后的规律与模式。

1.3 研究意义峰值鉴定在科学研究和工程实践中具有重要的理论意义和实际应用价值。

首先，通过对峰值的检测与鉴定，可以更好地理解样本或系统的性质与特征。

不论是在生物学、化学还是材料科学研究中，都离不开对各类数据进行峰值鉴定来获取有关样本内部组成及反应过程等方面信息。

其次，峰值鉴定也为新材料或新药物的研发提供了强大支持。

通过从多个角度分析和比较峰值参数，可以评估物质性能的差异，并指导进一步优化设计。

这种方法具有高通量、高精度、快速等特点，为加速新品种开发以及药效评估奠定了基础。

最后，在工业领域中，峰值鉴定也扮演着至关重要的角色。

例如，在环境监测领域，通过对污染源数据中的峰值进行识别和分析，可帮助决策者制定相应措施以保护环境。

当然，峰值鉴定的应用还远不止这些，随着科学技术的不断发展和进步，我们相信峰值鉴定在更多领域将会发挥更大的作用。

总之，本篇文章旨在详细介绍峰值鉴定方法、过程和应用案例，并探讨其对相关行业的影响。

通过阐述峰值鉴定的研究背景与意义，我们希望能够引起读者对该领域的关注，并为未来研究方向提供参考和启示。

峰值检测心电信号动态阈值的确定如图1 所示。

设原始心电信号为y（n），采样频率为1000Hz。

取前4000 个采样点来确定初始阈值。

首先取第n×1000（n=0，1，2，3）个采样点，向后各扫描1000 个采样点，找到极大值max[n]（n=0，1，2，3），然后根据心电学原理知识，取初始阈值：经验与交流th=（max[0]+max[1]+max[2]+max[3]）×7/64 （1）确定初始阈值后，继续检测R 波，在下一个采样周期内扫描采样点，当y（n）＞th，然后在y（n）中取最大值y（max）为检测到的R 波波峰。

在第一个R 波波峰检测到之后，利用已知的数据来动态更新阈值。

动态更新阈值的规则为：thnew=0.8×th+0.2×y（max）×15/10 （2）此刻，阈值就根据此段采样数据实时更新了，提高的R 波的检出率。

由于此时的检测中可能含有噪声，为了提高检测的准确率以及减轻后面的计算工作量，对检测程序进行了如下的简化。

（1）根据不应期判别条件，两次心率的时间间隔不应小于200ms，因此，如果两个R 波的间隔小于0.2s，则两个极小点中必定存在噪声，利用复检消除此噪声。

（2）在平均RR 峰间隔的166%的时间间隔内，如果没有发现QRS 波群，则应取原阈值的1/2 进行复检，以免漏检。

这里的166%是根据生理的特性选取的经验参数。

（3）计算找出的R 波的幅度，如果R 波不在前一个R 波幅度的40%~160%之内，则说明这个波峰是个强干扰，应该删除[4]。

（4）根据采样频率，每隔一定的时间间隔，重新利用最新检测的R 波对阈值进行实时更新，以此消除基线漂移对检测精度的影响。

峰值与谷值电子系统的研究与应用一、引言在电子系统中，峰值与谷值是两个重要的参数，它们在很多应用中都起着至关重要的作用。

本文将探讨峰值与谷值电子系统的研究与应用，包括峰值与谷值的定义、测量方法、以及应用场景等方面。

二、峰值与谷值的定义峰值和谷值是指信号在某一时间段内能够达到的最大值和最小值。

例如交流电压的正半周峰值是指交流电压在正向的最高点，而负半周峰值则是指交流电压在负向的最低点。

峰值和谷值通常用计量单位来表示，例如电压的单位为伏特（V），电流的单位为安培（A）。

峰值和谷值在电子系统中有着广泛的应用，例如在信号处理、音频放大器、视频处理等方面都需要有效的峰值和谷值控制。

三、峰值与谷值的测量方法峰值和谷值的测量方法通常包括以下几种：1. 用数字万用表直接测量电压或电流值来获取峰值和谷值数据。

2. 通过示波器观察波形来获取峰值和谷值数据，示波器通常会为用户提供峰值和谷值测量选项。

3. 借助专业测量工具，例如峰值表（Peak Meter）和均方根表（RMS Meter）等来测量峰值和谷值数据。

四、峰值与谷值电子系统的应用峰值与谷值在电子系统中有着广泛的应用场景，以下列举几个常见的应用：1. 音频放大器：在音频放大器中，峰值和谷值控制可以有效地保护音箱不受过压或过流的损坏。

2. 视频处理：在视频处理中，峰值和谷值控制可以帮助我们获取可以使用的信号值，以便应用在后续的处理中。

3. 信号处理：在信号处理中，峰值和谷值控制可以帮助我们保证信号的稳定性和准确度，以及避免出现过高或过低的异常信号。

4. 电源管理：在电源管理中，峰值和谷值控制可以帮助我们优化电源的效率和稳定性，以便更好地满足电子设备的需求。

五、结语本文综述了峰值与谷值电子系统的研究与应用，包括峰值与谷值的定义、测量方法、以及应用场景等方面。

峰值与谷值作为电子系统中的重要参数之一，在我们的日常工作和生活中都有着广泛的应用。

对于电子工程师来说，掌握峰值与谷值的测量与控制方法，可以帮助我们更好地设计和构建高效、稳定和可靠的电子系统。

1. Windows CE简介
目录
Windows CE 特性
– 与桌面版OS比较 – 与其他嵌入式OS比较
WinCE能做什么:手机
WinCE能做什么: PDA
便携式多媒体设备
WinCE能做什么: 游戏机
Windows
Linux
WinCE能作什么: 汽车电子
BMW Citroën Clarion Co. Ltd. DaimlerChrysler Fiat Subaru Honda Hyundai Mitsubishi Toyota…
与其它的嵌入式OS比较
编程接口
Other EOS: • 不同的编程接口 • 常用的 C/C++ & j2me
Windows CE • Win32 API • MFC, ATL, STL… • COM, ActiveX • .NET Compact
Framework • Java VM • EVB, EVC…
• 支持 Win CE App / DLL / COM / Lib using Win32 API, MFC, ATL and STL
• 与Visual C++ 6.0具有相似的工程管理模式和 用户界面
• 易于调试和测试 • 必须安装相应的为特定平台开发的SDK，从
而开发相应的应用程序
Visual Studio .NET
Windows CE 应用程序开发工具
• Platform Builder • Embedded Visual C++ • Visual Studio .NET • Embedded Visual Tools 3.0 (不提倡，被废弃)
Platform Builder

实验四 峰值谷值检测实验实验目的1. 掌握运算放大器性质，用运算放大器搭出峰值、谷值检测电路。

2. 掌握峰值、谷值检测电路的特点及性能。

3. 学会上述电路的测试和分析方法。

二. 实验原理峰值运算电路的基本原理就是利用二极管单向导电性，使电容单向充电，记忆其峰值。

由于二极管的管压降影响峰值运算。

我们采用了线性整流电路。

图 1.4.1为同相端输入情形。

第一片LF356与D1、D2用作半波线性整流器，第二片LF356为射极跟随器。

当U i 为正时，第一片LF356输出为正，D2导通，D1截止，只要U i 略大于U o ，第一片LF356处于开环放大状态，它使电容C 迅速充电。

只有当U o =U i 时，电容C 才停止充电。

因此，U o 达到U i 的最大值。

当U i 减小时，第一片LF356的输出为负，D1导通，第二片LF356为跟随器。

D2截止，电容C 保持原有充电电压U o 。

图1.4.1 正峰值检测电路 图1.4.2为反向端输入电路。

它用于反映U i 的负峰值，输出的U o 值为正。

当U i 为负，并且U o <|U i |时，第一片LF356输出为正，D1截止，D2导通，它使电容C 迅速充电，U o 增大。

当U o 增至|U i |时，电容C 停止充电，U o =|U imin |。

当U i >-U o 时，第一片LF356的输出为负，D1导通，D2截止，U c 保持不变，U o 也保持不变。

图1.4.2 负峰值检测电路 三. 实验内容实验电路如图1.4.1所示(1) 接通±12V 电源。

(2) 测量U i 悬空时的U O 值。

(3) U i 输入500Hz、幅值为2V 的正弦信号，观察U i →U O 波形并记录。

四. 实验元件放大器： LF356 2个电 容： 33p 1个电 阻： 10K 4个二极管： 4148 2个五. 实验记录1. 整理实验数据，画出υI 、υo 波形。

随着地理位置的不同，通常地磁场的强度是0.4-0.6 Gauss。需要注意的是，磁北极和地理上的北极并不重合 ，现在他们之间约有5度左右的夹角。
图1 地磁场分布图
地磁场是一个矢量，对 于一个固定的地点来说，这 个矢量可以被分解为两个与 当地水平面平行的分量和一 个与当地水平面垂直的分量。 如果保持电子罗盘和当地的 水平面平行，那么罗盘中磁 力计的三个轴就和这三个分 量对应起来，如图2所示。
图2 地磁场矢量 分解示意图
2、磁力计基本工作原理
磁力计采用各向异性磁致电阻材料来检测空间中磁 感应强度的大小。这种具有晶体结构的合金材料对外界 的磁场很敏感，磁场的强弱变化会导致AMR自身电阻值 发生变化。磁力计的基本原理就是通过合适的电路(惠斯 通电桥)，将磁场的改变量以电压的形式表示出来。
图 3 AMR材料示意图
图 5 测地磁场水平分量
3）计算磁感应强度大小及磁倾角 由测得的水平分量和垂直分量计算磁感应强度大小 和磁倾角
图10 地磁场水平分量及垂直分量的测量
四、实验内容及步骤
1、选择两个不同地点A、B(注意远离其它磁场和磁体)，A 、B两地距离至少相距1km以上。测量两地的磁感应强度， 具体步骤如下： 1）将手机水平放置（操作方法为：打开手机的phyphox软 件，找到“倾角”测量，实测你手机竖轴的倾斜角度，如 果在1度范围内，视为合格，截图放入实验报告中）。 2）测水平分量：将手机绕竖直轴在水平面内匀速、缓慢 旋转两周，得到X、Y方向磁场变化曲线，截屏作为原始实 验数据，并导出数据至excel，读取峰值和谷值。
3、利用手机phyphox软件测量地磁场 如图2可知，地球表面磁场总可以分解为与地面平
行的分量、与地面垂直的分量。只要要测得这两个磁 场分量，就可以算出磁场的绝对值以及磁场与地面的 夹角。

5、低输入漂移，保持状态下输入特性不变
&在采样或保持状态时高电源抑制
采样保持放大器LF398的直流和交流调零电路：调节1kQ电位器可使DC失调电 压Vos为零。在保持设置模式下，调节10kQ电位器可使AC失调电压Vos为零。LF398具有采样和保持功能，它是一种模拟信号存储器，在逻辑指令控制下，对 输入的模拟量进行采样和寄存。下图是该器件的引脚图。
3.2
R1
K2
1K
24K
ui
JI
+D
T~
r
0ON3
-15
-15}
v+
Logic
Oifset A
Logic R
INPUT
Ch
V-
OUTPUT
6
LF398
|l-
DI
■
四、元件清单
元件名称
元件个数
功能
注释
LF398N
1
米样保持芯片
DIP封装:
LM311
1
电压比较器
DIP封装
电阻24K
1
电阻15K
1
电阻30K
1.2.1
图2是典型的包络检波电路。由中频或高频放大器来的标准
图
调幅信号ua(t)加在L1C1回路两端。经检波后在负载RLC上产生随ua(t)的包 络而变化的电压u(t)，其波形如图2所示。这种检波器的输出u(t)与输入信号ua(t)的峰值成正比，所以又称峰值检波器。包络检波器的工作原理可用
图2的波形来说明。在t1<t<t2时间内，输入信号瞬时值ua(t)大于输出电压u(t)，二极管导通，电容C通过二极管正向电阻ri充电，u(t)增大；在t2<t<t3时间内，ua(t)小于u(t)，二极管截止，C通过RL放电，因此u(t)下降；到t3以后，二极管又重新导电，这一过程照此重复不已。只要RLC选择恰当，就
