气体检测与报警系统的设计

可燃气体检测及报警设计方案一、引言随着社会的发展和科技的进步，各类可燃气体的使用越来越广泛，如天然气、煤气和液化气等。

同时，可燃气体泄漏也可能导致火灾、爆炸等危险后果。

因此，设计一套可燃气体检测及报警系统非常重要，用于及时发现和报警可燃气体泄漏，保障人们的生命财产安全。

二、系统方案1.系统组成(1)可燃气体传感器：用于检测空气中的可燃气体浓度。

(2)控制器：采集传感器数据，并进行分析处理。

(3)报警器：当控制器判断可燃气体浓度超过预设值时，发出声光报警信号。

2.系统工作原理(1)可燃气体传感器感知空气中的可燃气体浓度，将测量数据发送给控制器。

(2)控制器接收传感器数据，并进行分析处理。

当可燃气体浓度超过设定的报警阈值时，触发报警器。

(3)报警器接收到控制器的报警信号后，发出声音和光照报警信号，提醒人们注意可燃气体泄漏的危险。

三、系统设计要求1.灵敏度：系统应具备足够的灵敏度，能够及时检测到空气中的可燃气体浓度变化。

2.可靠性：系统应具备高可靠性，能够准确判断可燃气体浓度是否超过设定值，避免误报和漏报的情况。

3.实时性：系统应具备实时性，能够及时发出报警信号，在危险发生前提醒人们采取措施。

4.易于安装和维护：系统设计应考虑到安装和维护的便捷性，方便用户操作和维护。

四、系统实施方案1.传感器选择：根据实际需求选择适合的可燃气体传感器。

2.控制器设计：设计一个能够接收传感器数据的控制器，可以对接多个传感器，进行数据处理和判断。

3.报警器设计：设计一个报警器，能够根据控制器的指令发出声光报警信号，提醒人们注意危险。

4.系统集成：将传感器、控制器和报警器相互连接，形成一个完整的可燃气体检测及报警系统。

5.安装和调试：按照设计要求，将系统的各个部件安装在合适的位置，并进行调试和测试。

6.培训和维护：对用户进行系统的使用培训，并定期进行系统维护和检修，确保系统的稳定运行。

五、总结通过可燃气体检测及报警设计方案，我们可以提供一套灵敏、可靠、实时性强的可燃气体检测与报警系统。

石油化工自动化AUTOMATION IN PETRO-CHEMICAL INDUSTRY第57卷第3期2021年5月Vol. 57, No. 3May , 2021可燃气体检测报警系统的设计与应用李海芹（中海油石化工程有限公司，山东青岛266101）摘要：以某注采站工程中压缩机厂房内气体探测器设置方案为例，基于可靠性分析了可燃气体检测报警系统独立设置的必要 性,具体剖析了可燃气体检测报警系统的组成，着重介绍了催化燃烧式、红外式、激光式三类可燃气体探测器的分类、应用及区别。

结合现场实际情况,阐述了可燃气体检测报警系统的设计应用，对后续的工程设计具有参考借鉴意义。

关键词：泄漏;可燃气体探测器;可燃气体检测报警系统;独立设置中图分类号：TP277文献标志码：B 文章编号：1007 - 7324（2021）03 -0057-04Design and Application of Combustible Gas Detection And Alarm SystemLi Haiqin(CNOOC Petrochemical Engineering Co. Ltd. , Qingdao , 266101, China)Abstracts : Taking the setting of gas detector in compressor building of an injection and production station project as an example, the necessity of the independent setting about combustible gas detection a nd alarm system is explained from the point of reliability. The composition of combustible gas detection and alarm system is expounded and the classification, application and difference of catalytic combustion, infrared and laser type combustible gas detectors are introduced emphatically. The design and application of the combustible gas detection and alarm system are described in combination with the actual situation on site. The experience can be significant reference for the subsequent engineering design.Key words : leakage ； combustible gas detector ； combustible gas detection and alarm system ；independentse t ing石油化工生产中可燃气体泄漏的危害很大,不仅危及生产操作安全、环境安全,严重时还会导 致工厂发生火灾、爆炸、人员中毒及伤亡事件。

毒性气体检测报警系统方案概述本方案旨在设计一个毒性气体检测报警系统，用于提前发现和警示可能存在的毒性气体泄漏情况，以保障人员和环境的安全。

系统组成1. 检测器：选择高灵敏度、高稳定性的毒性气体传感器，能够准确地检测和识别各种常见的毒性气体。

2. 控制器：采用先进的控制器，负责接收和处理检测器传输的数据，并根据预设的阈值进行判定和报警。

3. 报警设备：包括声光报警器和报警显示屏等，用于在检测到毒性气体泄漏时发出强烈的声音和视觉警示，以便人员及时采取应对措施。

4. 数据记录与分析系统：可选配数据记录与分析系统，用于记录检测到的毒性气体数据并生成相关报表，以便后续分析和调整。

工作原理1. 检测器实时监测周围环境中的气体浓度，并将数据传输给控制器。

2. 控制器根据预设的毒性气体阈值进行判定，当检测到气体浓度超过阈值时触发报警信号。

3. 报警设备即时响应，发出强烈的声音和视觉警示，提醒人员及时采取逃生和应对措施。

4. 数据记录与分析系统可对检测到的毒性气体数据进行记录和分析，以便后续的安全评估和改进措施。

优势1. 高灵敏度：毒性气体检测器采用高灵敏度传感器，能够及时发现低浓度的毒性气体泄漏。

2. 快速响应：控制器和报警设备能够迅速响应检测器的信号，确保在最短时间内警示人员。

3. 数据记录与分析：可选配的数据记录与分析系统有助于记录和分析气体泄漏情况，提供数据支持进行安全评估和改进。

4. 可靠性和稳定性：选择稳定性高的传感器和控制器，确保系统长期稳定运行。

总结通过使用毒性气体检测报警系统，可以提前发现和警示可能存在的毒性气体泄漏情况，有效保障人员和环境的安全。

本方案具有高灵敏度、快速响应、数据记录与分析的优势，并追求可靠性和稳定性。

在实际应用中，可以根据具体需求选择合适的配置和参数。

基于单片机的煤气泄漏检测与报警系统的设计煤气泄漏是一种危险的情况，可能导致火灾、爆炸或中毒等严重后果。

为了确保人们的生命财产安全，设计一个基于单片机的煤气泄漏检测与报警系统是非常必要的。

本设计基于传感器，将使用MQ-2传感器，该传感器具有灵敏度高、响应迅速等特点。

当煤气泄漏时，MQ-2传感器将感知到气体，并将此信息发送给单片机。

单片机将根据接收到的气体浓度数据做出相应的处理。

该系统的设计思路如下：1.硬件设计：系统的核心部分是单片机，我们选择使用8051系列的单片机。

除此之外，还需要一个MQ-2传感器、蜂鸣器、LCD显示屏以及一些电阻和电容等器件。

这些器件将通过连接线连接起来，形成一个完整的系统。

2.焊接：根据电路图，将电路中的各个元件依次焊接在PCB板上，并确保连接正确，没有错误。

3. 软件设计：使用Keil C编程软件对单片机进行编程。

首先，需要初始化单片机的IO端口和相关寄存器，以便与其他硬件设备进行通信。

然后，设置一个循环，在循环中，通过读取传感器的数据，判断是否有煤气泄漏。

如果检测到煤气泄漏，单片机将通过蜂鸣器发出警报，并将警报信息显示在LCD屏幕上。

该设计中，单片机起到了核心的控制和处理作用。

当煤气泄漏发生时，传感器将传递信息给单片机，单片机通过判断气体浓度是否超过设定的阈值来发出警报。

同时，蜂鸣器发出持续的警报声音，提醒人们注意煤气泄漏的危险。

LCD显示屏可以显示警报信息，方便人们了解具体的情况。

总之，基于单片机的煤气泄漏检测与报警系统利用了传感器的灵敏度和单片机的控制能力，有效地检测和报警煤气泄漏，保护人们的生命财产安全。

气体泄漏自动报警系统设计方案1. 简介本文档旨在提供气体泄漏自动报警系统的设计方案。

该系统旨在监测和检测气体泄漏，并能够准确、迅速地发出警报，以确保人员的安全和防止潜在的事故发生。

2. 系统组成气体泄漏自动报警系统主要包括以下组成部分：2.1. 传感器系统中的传感器用于监测和检测气体泄漏。

传感器应选择合适的类型和参数，以确保对各种气体的泄漏进行准确监测。

常见的气体传感器类型包括电化学传感器、红外线传感器和半导体传感器等。

2.2. 控制器系统的控制器负责接收传感器的信号，并进行数据处理和判断。

控制器应具备高精度和快速响应能力，能够准确地判断是否发生气体泄漏，并触发警报系统。

2.3. 报警装置系统的报警装置用于发出警报信号以提醒人员注意气体泄漏事件。

常见的报警装置包括声光报警器、呼叫系统和短信通知等。

2.4. 数据记录与管理系统应具备数据记录和管理功能，能够记录气体泄漏事件的发生时间、地点和气体浓度等关键信息。

同时，系统还应提供数据查询和报表生成功能，以便后续的数据分析和事故追溯。

3. 系统工作流程气体泄漏自动报警系统的工作流程如下：1. 传感器不断监测气体泄漏情况，并将检测结果传输给控制器。

2. 控制器接收传感器信号，并进行数据处理和判断。

3. 如果控制器判断出发生气体泄漏，它将触发报警装置发出警报信号。

4. 同时，系统将记录气体泄漏事件的相关信息，并进行数据管理和存储。

5. 人员在接收到警报信号后，应按照相应的应急预案进行处置和逃生。

4. 系统优点气体泄漏自动报警系统设计方案的优点包括：- 实时监测和检测能力，能够及时发现和报警气体泄漏事件。

- 高度自动化和智能化，减少人工干预和误判的可能性。

- 数据记录和管理功能，有助于后续的数据分析和事故追溯。

- 多样化的报警装置，能够适应不同环境和人员需求。

- 系统可靠性高，能够提高人员的安全保障。

5. 结论本文档提供了一个气体泄漏自动报警系统设计方案的概述。

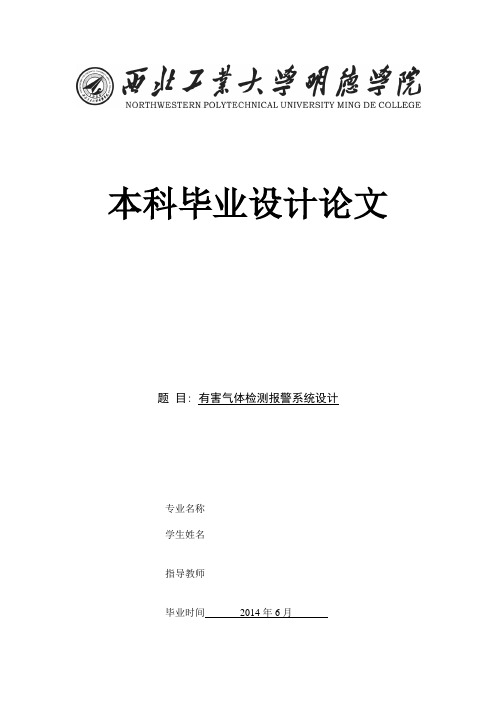

本科毕业设计论文题目: 有害气体检测报警系统设计专业名称学生姓名指导教师毕业时间2014年6月毕业设计任务书一、题目工矿企业九路有害气体实时监测报警系统设计二、指导思想和目的要求通过毕业设计使学生对所学测控及自动化基本理论加深理解，掌握测控系统设计的基本方法，培养独立开展设计工作的能力。

要求在毕业设计中：1．设计工业生产线及厂房等要害部位易燃易爆等有害气体气体泄漏自动实时遥测报警系统。

具有九路遥测、声光报警和泄漏位置显示功能；2．分析设计要求，提出系统方案；3．选择监控传感器，设计遥测系统电路；4．设计遥控传输系统电路，进行电路设计计算，选择系统及电路组部件，元器件；5．设计报警和泄漏位置显示系统，进行电路设计，选择电路组部件及元器件；6．设计简易报警系统，制作和调试简易报警电路演示实物；7．撰写毕业设计论文。

三、主要技术指标1. 功能和性能：监控对象：工业生产线及厂房、住宅有害气体泄漏遥测遥控范围：500--1000m；监控点：9个；遥测遥控路数：9路；报警方式：声，光、显示泄漏位置2. 出总电路图和各部分电路图、出元器件名细表。

3. 制作和调试简易报警电路演示实物。

四、进度和要求1. 1-3周：收集查阅资料；2. 4-6周：完成总体方案设计；3. 7-8周：完成系统各部分电路分析和设计；4. 9-11周：完成电路组部件及元器件选择；5．12-13周：完成毕业设计论文、实物制作.五、主要参考书及参考资料⑴樊尚春等，《检测技术与系统》，北京航空航天大学出版社；⑵方佩敏，《新编传感器原理。

应用。

电路详解》，电子工业出版社；⑶张福学，《传感器应用及其电路精选》，电子工业出版社.学生指导教师系主任摘要工业生产中的有害气体作为一种高新能源,近年来在生产和生活中都得到了广泛的使用,但由于其具有易燃、易爆的特点,一旦空气中的浓度超过可燃气体的爆炸极限,遇到明火源就会发生燃烧爆炸事故,严重威胁着公众的财产和生命安全。

基于物联网技术的智能气体检测与报警系统设计随着物联网技术的快速发展，人们对安全环境的要求越来越高。

在工业生产、医疗卫生、居住环境等各个领域，气体泄漏事件可能会对人们的生命和财产安全造成严重威胁。

而基于物联网技术的智能气体检测与报警系统设计，正是针对这一需求，利用传感器、网络、云计算等技术，实现对气体数据的实时监测、分析和报警，以提升人们的安全保障水平。

一、系统架构设计智能气体检测与报警系统的核心架构包括传感器、数据通信模块、数据处理与分析模块、报警与预警模块以及远程监控与管理模块。

1. 传感器：采用高精度、高稳定性的气体传感器，能够实时检测环境中的有害气体浓度，并将检测结果以数字信号的形式传输给数据通信模块。

2. 数据通信模块：使用无线通信技术，如Wi-Fi、蓝牙、Zigbee等，与传感器进行无线连接，将实时采集的气体浓度数据传输到数据处理与分析模块。

3. 数据处理与分析模块：接收传感器传输的数据，并通过算法对数据进行处理，比较检测结果与预设阈值，判断是否存在气体泄漏或浓度超标的情况。

同时，还可以对历史数据进行存储和分析，为后续的数据挖掘和决策提供支持。

4. 报警与预警模块：当检测结果超过事先设定的阈值时，系统会立即触发报警机制，以声音、光照等方式提醒现场人员，并通过短信、邮件等形式发送报警信息给相关人员，以便及时采取应对措施。

5. 远程监控与管理模块：通过互联网将监测数据传输到云服务器，并提供远程监控与管理的功能。

用户可以通过手机APP、电脑终端等设备，实时查看气体浓度、报警状态和历史记录，并对系统进行远程设置和管理。

二、技术选择与关键问题解决1. 传感器选择：根据不同的气体类型和监测要求，选择适合的传感器。

常见的气体传感器包括甲烷、一氧化碳、二氧化碳、硫化氢等。

传感器的准确性、稳定性和响应时间等性能指标要求高，需要在供应商的评估和实际使用中进行验证。

2. 数据通信选择：根据系统实际需求和现场环境特点选择合适的无线通信技术。

可燃有毒气体检测报警系统的设置要点摘要：随着工业和城市化的快速发展，可燃和有毒气体的使用和生产在日常生活中变得越来越普遍。

为了避免由于气体泄漏等原因造成的安全事故，有必要在重要场所设置可燃有毒气体检测报警系统。

本文将从技术、规范和实际应用角度出发，阐述可燃有毒气体检测报警系统设置要点。

关键词：可燃有毒气体；检测1 检测点确定可燃有毒气体检测报警系统的设置要点首先在于确定需要检测的点。

这些点应包括可能存在可燃或有毒气体的地方，例如工厂的工艺设备区、储罐区、输送管道、排气口等。

同时，考虑到不同气体的特性，检测点的位置和数量需根据具体环境、气体种类、释放源特性、气体扩散模式等因素来确定。

在实际操作中，应尽可能在释放源的正上方或侧方设置检测点，以确保能够及时检测到气体的释放。

此外，根据不同情况，还需要考虑风向、风速、气压等环境因素对气体扩散的影响，合理调整检测点的布局。

对于存在多种气体或不同释放源的情况，需要分别设置检测点，并根据实际情况调整检测方案。

同时，需要根据可燃有毒气体的性质和可能造成的危害程度，对不同的检测点进行优先级排序，确保在紧急情况下能够优先处理最危险的区域。

在实际操作中，需要根据具体环境和实际情况灵活调整可燃有毒气体检测报警系统的设置要点。

2 可燃气体和有毒气体探测器及现场区域警报器的选用2.1 可燃气体和有毒气体探测器的选用在选择可燃气体和有毒气体探测器时，需要根据所要检测的气体种类、浓度、存在环境等因素进行选用。

以下是几个主要的选用要点：检测气体种类和浓度：需要根据可能存在的可燃气体和有毒气体的种类和浓度来选用适合的探测器。

不同的探测器对不同的气体具有不同的敏感度，因此需要根据实际情况进行选用。

存在环境：探测器的选用还需要考虑存在环境的影响。

例如，环境中的湿度、温度、压力等因素都可能影响探测器的敏感度和稳定性。

因此，需要根据实际情况选择适应环境的探测器。

响应时间和精度：选用探测器时还需要考虑其响应时间和精度。

基于单片机的烟雾检测报警系统设计一、本文概述本文旨在探讨基于单片机的烟雾检测报警系统的设计与实现。

我们将详细介绍该系统的整体架构、关键组成部分、设计原理以及在实际应用中的优势。

通过这一设计，我们希望能够构建一个高效、可靠且成本效益高的烟雾检测报警系统，以满足日益增长的火灾预防和安全监控需求。

我们将概述单片机的选择及其在系统中的作用，包括控制核心、数据处理和通信等功能。

接着，我们将详细讨论烟雾传感器的选型、工作原理及其与单片机的连接方式。

报警模块的设计和实现也将是本文的重点之一，包括声音报警和光报警的设计原理和实现方法。

本文还将涉及系统的电源设计、软件编程以及整体系统的集成和调试。

我们将通过实际案例和实验结果来验证系统的性能，包括烟雾检测的准确性、报警的及时性以及系统的稳定性等方面。

我们将总结基于单片机的烟雾检测报警系统的特点和应用前景，以期为相关领域的研究和实践提供有益的参考。

二、系统总体设计本烟雾检测报警系统以单片机为核心，通过集成烟雾传感器、报报警功能。

系统设计注重稳定性、准确性和实时性，以满足各种应用场景的需求。

在硬件设计方面，单片机作为中央处理器，负责接收烟雾传感器采集的数据，并进行处理和分析。

烟雾传感器采用高灵敏度的光电式烟雾探测器，能够快速响应烟雾浓度的变化，并将模拟信号转换为单片机可处理的数字信号。

系统还配备了报警模块和显示模块，当烟雾浓度超过设定阈值时，报警模块会发出声光报警，同时显示模块会显示烟雾浓度值，以便用户及时了解环境状况。

在软件设计方面，采用模块化编程思想，将系统划分为数据采集、数据处理、报警控制和显示控制等模块。

数据采集模块负责从烟雾传感器读取数据，并进行预处理；数据处理模块根据预设算法对采集到的数据进行分析和判断，确定是否触发报警；报警控制模块在接收到报警指令后，控制报警模块发出声光报警；显示控制模块则负责将烟雾浓度值显示在显示屏上。

在系统设计过程中，还充分考虑了低功耗、抗干扰等因素。
