Landsat陆地卫星遥感影像数据介绍

Landsat陆地卫星遥感影像数据简介“地球资源技术卫星”计划最早始于1967年，美国国家航空与航天局（NASA）受早期气象卫星和载人宇宙飞船所提供的地球资源观测的鼓舞，开始在理论上进行地球资源技术卫星系列的可行性研究。

1972年7月23日，第一颗陆地卫星（Landsat_1）成功发射，后来发射的这一系列卫星都带有陆地卫星（Landsat）的名称。

到1999年，共成功发射了六颗陆地卫星，它们分别命名为陆地卫星1到陆地卫星5以及陆地卫星7，其中陆地卫星6的发射失败了。

Landsat陆地卫星系列遥感影像数据覆盖范围为北纬83o到南纬83o之间的所有陆地区域，数据更新周期为16天（Landsat 1~3的周期为18天），空间分辨率为30米（RBV和MSS传感器的空间分辨率为80米）。

目前，中国区域内的Landsat陆地卫星系列遥感影像数据（见图1）可以通过中国科学院计算机网络信息中心国际科学数据服务平台 QQ电子网免费获得（）。

Landsat 陆地卫星在波段的设计上，充分考虑了水、植物、土壤、岩石等不同地物在波段反射率敏感度上的差异，从而有效地扩充了遥感影像数据的应用范围。

在基于Landsat遥感影像数据的一系列应用中，计算植被指数和针对Landsat ETM off影像的条带修复为最常用同时也是最为基础的两个应用。

因此，中国科学院计算机网络信息中心基于国际科学数据服务平台，提供了1）基于Landsat 数据的多种植被指数提取。

2）对Landsat ETM SLC-off影像数据的条带修复。

图1 Landsat 遥感影像中国区示意图数据特征（1）数据基本特征Landsat陆地卫星包含了五种类型的传感器，分别是反束光摄像机（RBV），多光谱扫描仪（MSS），专题成像仪（TM），增强专题成像仪（ETM）以及增强专题成像仪+（ETM+），各传感器拍摄影像的基本特征如下：（2）数据主要参数Landsat陆地卫星携带的传感器，在南北向的扫描范围大约为179km，东西向的扫描范围大约为183km，数据输出格式是GeoTIFF，采取三次卷积的取样方式，地图投影为UTM-WGS84南极洲极地投影。

北京揽宇方圆信息技术有限公司

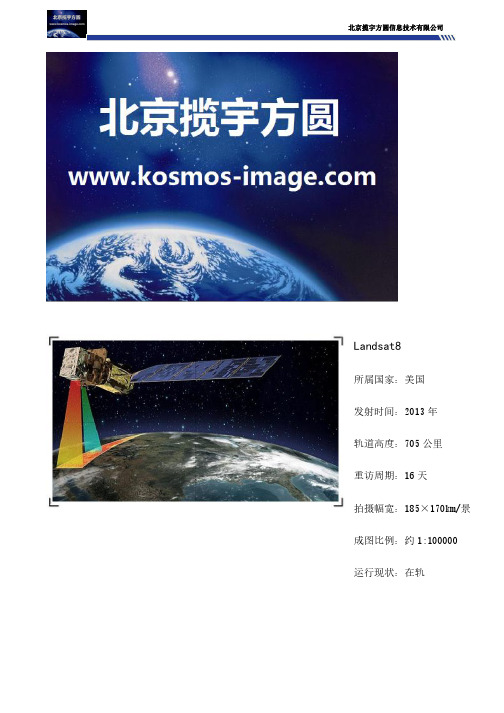

Landsat8
所属国家：美国
发射时间：2013年
轨道高度：705公里
重访周期：16天
拍摄幅宽：185×170km/景成图比例：约1:100000
运行现状：在轨
2013年2月11日第八颗LandSat卫星在加州范登堡空军基地发射成功。

LandSat-8上携带有两个主要载荷：OLI和TIRS。

其中OLI（全称：Operational Land Imager，运营性陆地成像仪）由卡罗拉多州的鲍尔航天技术公司研制；TIRS（全称：Thermal Infrared Sensor，热红外传感器），由NASA的戈达德太空飞行中心研制。

LandSat-8上携带的TIRS载荷，将是有史以来最先进，性能最好的TIRS。

TIRS将收集地球两个热区地带的热量流失，目标是了解所观测地带水分消耗。

全色样图多光谱样图
城区
山区
北京揽宇方圆信息技术有限公司。

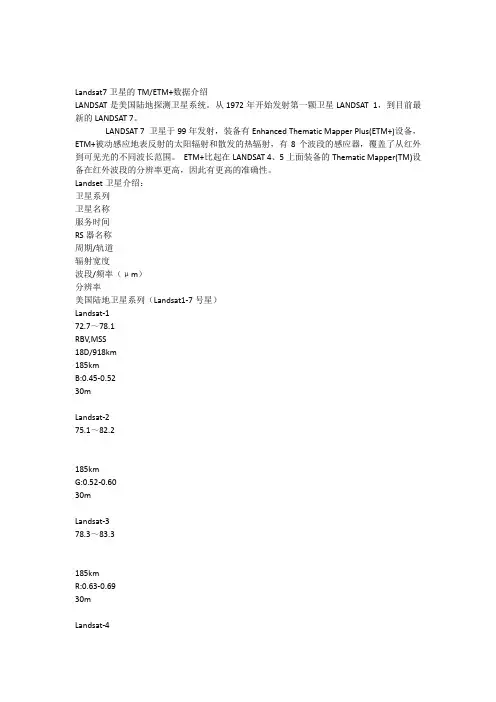

Landsat7卫星的TM/ETM+数据介绍LANDSAT是美国陆地探测卫星系统。

从1972年开始发射第一颗卫星LANDSAT 1，到目前最新的LANDSAT 7。

LANDSAT 7 卫星于99年发射，装备有Enhanced Thematic Mapper Plus(ETM+)设备，ETM+被动感应地表反射的太阳辐射和散发的热辐射，有8个波段的感应器，覆盖了从红外到可见光的不同波长范围。

ETM+比起在LANDSAT 4、5上面装备的Thematic Mapper(TM)设备在红外波段的分辨率更高，因此有更高的准确性。

Landset卫星介绍：卫星系列卫星名称服务时间RS器名称周期/轨道辐射宽度波段/频率（μm）分辨率美国陆地卫星系列（Landsat1-7号星）Landsat-172.7～78.1RBV,MSS18D/918km185kmB:0.45-0.5230mLandsat-275.1～82.2185kmG:0.52-0.6030mLandsat-378.3～83.3185kmR:0.63-0.6930mLandsat-482.7～92MSS,TM16D/705km185kmNIR:0.76-0.9030mLandsat-584.1～至今185kmSWIR1.55-1.7530mLandsat-693.10.5MSS,ETM发射失败185kmTIR:10.4-12.560mLandsat799.4～TM,ETM+16D/705km185kmSWIR2.08-2.3530m一、波段介绍1.TM1 0.45-0.52um,蓝波段。

对水体穿透强, 该波段位于水体衰减系数最小，散射最弱的部位（0.45-0.55um）,对水体的穿透力最大，可获得更多水下信息，用于判断水深，浅海水下地形，水体浑浊度，沿岸水，地表水等；能够反射浅水水下特征，区分土壤和植被、编制森林类型图、区分人造地物类型,分析土地利用。

对叶绿素与叶色素反映敏感,有助于判别水深及水中叶绿素分布以及水中是否有水华等。

Landsat MSS/TM/ETM 简介和应用LANDSAT是美国NASA的陆地卫星计划(1975年前称“地球资源技术卫星-ERTS”)，从1972年开始发射第一颗卫星LANDSAT-1，已发射7颗。

目前，一、传感器简介(一)Landsat 7 ETM1、产品描述美国陆地卫星7号(Landsat-7)于1999年4月15日由美国航空航天局(NASA)发射升空，其携带的主要传感器为增强型主题成像仪(ETM+)。

Landsat-7除了在空间分辨率和光谱特性等方面保持了与Landsat-5的基本一致外，又增加了许多新的特性，因而受到了各国用户的普遍重视和欢迎。

自发射升空至今，已为用户提供了大量高质量的图像数据。

Landsat-7每16天扫瞄同一地区，即其16天覆盖全球一次。

2003年5月31日(21:42:35GMT)，Landsat-7ETM+机载扫描行校正器(Scan Lines Corrector，简称SLC)突然发生故障，导致获取的图像出现数据重叠和大约25%的数据丢失，因此2003.5.31日之后Landsat7的所有数据都是异常的，需要采用SLC-off模型校正。

另外，2003.05.31-2003.07.14以及2003.07.03-2003.09.17之间的数据是没有获得。

Landsat 7 ETM+影像数据包括8个波段(波段设计)，band1-band5和band7的空间分辨率为30米，band6的空间分辨率为60米，band8的空间分辨率为15米，南北的扫描范围大约为170km，东西的扫描范围大约为183km。

L7 SLC-on是指2003.5.31日Landsat 7 SLC故障之前的数据产品。

L7 SLC-off是指2003.5.31日Landsat 7S LC故障之后的异常数据产品。

(二)Landsat 4-5 TM1、产品描述Landsat主题成像仪(TM)是Landsat4和Landsat5携带的传感器，从1982年发射至今，其工作状态良好，几乎实现了连续的获得地球影像。

TM各个波段的特征B1 为蓝色波段，该波段位于水体衰减系数最小的部位，对水体的穿透力最大，用于判别水深，研究浅海水下地形、水体浑浊度等，进行水系及浅海水域制图；B2 为绿色波段，该波段位于绿色植物的反射峰附近，对健康茂盛植物反射敏感，可以识别植物类别和评价植物生产力，对水体具有一定的穿透力，可反映水下地形、沙洲、沿岸沙坝等特征；B3 为红波段，该波段位于叶绿素的主要吸收带，可用于区分植物类型、覆盖度、判断植物生长状况等，此外该波段对裸露地表、植被、岩性、地层、构造、地貌、水文等特征均可提供丰富的植物信息；B4 为近红外波段，该波段位于植物的高反射区，反映了大量的植物信息，多用于植物的识别、分类，同时它也位于水体的强吸收区，用于勾绘水体边界，识别与水有关的地质构造、地貌等；B5 为短波红外波段，该波段位于两个水体吸收带之间，对植物和土壤水分含量敏感，从而提高了区分作物的能力，此外，在该波段上雪比云的反射率低，两者易于区分，B5 的信息量大，应用率较高；B6 为热红外波段，该波段对地物热量辐射敏感，根据辐射热差异可用于作物与森林区分、水体、岩石等地表特征识别；B7 为短波外波段，波长比 B5 大，是专为地质调查追加的波段，该波段对岩石、特定矿物反应敏感，用于区分主要岩石类型、岩石水热蚀变，探测与交代岩石有关的粘土矿物等；B8 为全色波段（Pan），该波段为 Landsat-7 新增波段，它覆盖的光谱范围较广，空间分辨率较其他波段高，因而多用于获取地面的几何特征。

=============================波段组合：TM321（RGB）：均是可见光波段，合成结果接近自然色彩。

对浅水透视效果好，可用于监测水体的浊度、含沙量、水体沉淀物质形成的絮状物、水底地形。

一般而言：深水深兰色；浅水浅兰色；水体悬浮物是絮状影象；健康植被绿色；土壤棕色或褐色。

可用于水库、河口及海岸带研究，但对水陆分界的划分不合适。

LandsatMSS/TM/ETM简介和应用LANDSAT是美国NASA的陆地卫星计划(1975年前称“地球资源技术卫星-ERTS”)，从1972年(一1SLC)的Landsat7ETM+影像数据包括8个波段(波段设计)，band1-band5和band7的空间分辨率为30米，band6的空间分辨率为60米，band8的空间分辨率为15米，南北的扫描范围大约为170km，东西的扫描范围大约为183km。

L7SLC-on是指日Landsat7SLC故障之前的数据产品。

L7SLC-off是指日Landsat7SLC故障之后的异常数据产品。

(二)Landsat4-5TM1、产品描述Landsat主题成像仪(TM)是Landsat4和Landsat5携带的传感器，从1982年发射至今，其工作状态良好，几乎实现了连续的获得地球影像。

Landsat-4和Landsat5同样每16天扫瞄同一地区，即其16天覆盖全球一次。

LandsatTM影像包含7个波段，波段1-5和波段7的空间分辨率为30米，波段6(热红外波段)的空间分辨率为120米。

南北的扫描范围大约为170km，东西的扫描范围大约为(三)Landsat1-5MSS1、产品描述LandsatMSS是由Landsat1-5卫星携带的传感器，他几乎获得了1972年7月至1992年10月期间的连续地球影像。

Landsat-1，Landsat-2，andsat-3每18天扫瞄同一地区，即其18天可以覆盖全球一次。

Landsat-4和Landsat5每16天扫瞄同一地区。

LandsatMSS影像数据有四个波段(如下)，所有波段的分辨率为79米，南北的扫描范围大约为170km，东西的扫描范围大约为183km。

二、常用波段组合：（一）321：真彩色合成，即3、2、1波段分别赋予红、绿、蓝色，则获得自然彩色合成图像，图像的色彩与原地区或景物的实际色彩一致，适合于非遥感应用专业人员使用。

Landsat陆地卫星遥感影像数据简介“地球资源技术卫星”计划最早始于1967年，美国国家航空与航天局（NASA）受早期气象卫星和载人宇宙飞船所提供的地球资源观测的鼓舞，开始在理论上进行地球资源技术卫星系列的可行性研究。

1972年7月23日，第一颗陆地卫星（Landsat_1）成功发射，后来发射的这一系列卫星都带有陆地卫星（Landsat）的名称。

到1999年，共成功发射了六颗陆地卫星，它们分别命名为陆地卫星1到陆地卫星5以及陆地卫星7，其中陆地卫星6的发射失败了。

Landsat陆地卫星系列遥感影像数据覆盖范围为北纬83o到南纬83o之间的所有陆地区域，数据更新周期为16天（Landsat 1~3的周期为18天），空间分辨率为30米（RBV和MSS传感器的空间分辨率为80米）。

目前，中国区域内的Landsat陆地卫星系列遥感影像数据（见图1）可以通过中国科学院计算机网络信息中心国际科学数据服务平台QQ电子网免费获得（）。

Landsat 陆地卫星在波段的设计上，充分考虑了水、植物、土壤、岩石等不同地物在波段反射率敏感度上的差异，从而有效地扩充了遥感影像数据的应用范围。

在基于Landsat遥感影像数据的一系列应用中，计算植被指数和针对Landsat ETM off影像的条带修复为最常用同时也是最为基础的两个应用。

因此，中国科学院计算机网络信息中心基于国际科学数据服务平台，提供了1）基于Landsat 数据的多种植被指数提取。

2）对Landsat ETM SLC-off影像数据的条带修复。

图1 Landsat 遥感影像中国区示意图数据特征（1）数据基本特征Landsat陆地卫星包含了五种类型的传感器，分别是反束光摄像机（RBV），多光谱扫描仪（MSS），专题成像仪（TM），增强专题成像仪（ETM）以及增强专题成像仪+（ETM+），各传感器拍摄影像的基本特征如下：（2）数据主要参数Landsat陆地卫星携带的传感器，在南北向的扫描范围大约为179km，东西向的扫描范围大约为183km，数据输出格式是GeoTIFF，采取三次卷积的取样方式，地图投影为UTM-WGS84南极洲极地投影。

Landsat陆地卫星遥感影像数据简介“地球资源技术卫星”计划最早始于1967年，美国国家航空与航天局（NASA）受早期气象卫星和载人宇宙飞船所提供的地球资源观测的鼓舞，开始在理论上进行地球资源技术卫星系列的可行性研究。

1972年7月23日，第一颗陆地卫星（Landsat_1）成功发射，后来发射的这一系列卫星都带有陆地卫星（Landsat）的名称。

到1999年，共成功发射了六颗陆地卫星，它们分别命名为陆地卫星1到陆地卫星5以及陆地卫星7，其中陆地卫星6的发射失败了。

Landsat陆地卫星系列遥感影像数据覆盖范围为北纬83o到南纬83o之间的所有陆地区域，数据更新周期为16天（Landsat 1~3的周期为18天），空间分辨率为30米（RBV和MSS传感器的空间分辨率为80米）。

目前，中国区域内的Landsat陆地卫星系列遥感影像数据（见图1）可以通过中国科学院计算机网络信息中心国际科学数据服务平台QQ电子网免费获得（）。

Landsat 陆地卫星在波段的设计上，充分考虑了水、植物、土壤、岩石等不同地物在波段反射率敏感度上的差异，从而有效地扩充了遥感影像数据的应用范围。

在基于Landsat遥感影像数据的一系列应用中，计算植被指数和针对Landsat ETM off影像的条带修复为最常用同时也是最为基础的两个应用。

因此，中国科学院计算机网络信息中心基于国际科学数据服务平台，提供了1）基于Landsat 数据的多种植被指数提取。

2）对Landsat ETM SLC-off影像数据的条带修复。

图1 Landsat 遥感影像中国区示意图数据特征（1）数据基本特征Landsat陆地卫星包含了五种类型的传感器，分别是反束光摄像机（RBV），多光谱扫描仪（MSS），专题成像仪（TM），增强专题成像仪（ETM）以及增强专题成像仪+（ETM+），各传感器拍摄影像的基本特征如下：（2）数据主要参数Landsat陆地卫星携带的传感器，在南北向的扫描范围大约为179km，东西向的扫描范围大约为183km，数据输出格式是GeoTIFF，采取三次卷积的取样方式，地图投影为UTM-WGS84南极洲极地投影。

LandsatTM、ETM+数据介绍TM各个波段的特征B1 为蓝⾊波段，该波段位于⽔体衰减系数最⼩的部位，对⽔体的穿透⼒最⼤，⽤于判别⽔深，研究浅海⽔下地形、⽔体浑浊度等，进⾏⽔系及浅海⽔域制图；B2 为绿⾊波段，该波段位于绿⾊植物的反射峰附近，对健康茂盛植物反射敏感，可以识别植物类别和评价植物⽣产⼒，对⽔体具有⼀定的穿透⼒，可反映⽔下地形、沙洲、沿岸沙坝等特征；B3 为红波段，该波段位于叶绿素的主要吸收带，可⽤于区分植物类型、覆盖度、判断植物⽣长状况等，此外该波段对裸露地表、植被、岩性、地层、构造、地貌、⽔⽂等特征均可提供丰富的植物信息；B4 为近红外波段，该波段位于植物的⾼反射区，反映了⼤量的植物信息，多⽤于植物的识别、分类，同时它也位于⽔体的强吸收区，⽤于勾绘⽔体边界，识别与⽔有关的地质构造、地貌等；B5 为短波红外波段，该波段位于两个⽔体吸收带之间，对植物和⼟壤⽔分含量敏感，从⽽提⾼了区分作物的能⼒，此外，在该波段上雪⽐云的反射率低，两者易于区分，B5 的信息量⼤，应⽤率较⾼；B6 为热红外波段，该波段对地物热量辐射敏感，根据辐射热差异可⽤于作物与森林区分、⽔体、岩⽯等地表特征识别；B7 为短波外波段，波长⽐ B5 ⼤，是专为地质调查追加的波段，该波段对岩⽯、特定矿物反应敏感，⽤于区分主要岩⽯类型、岩⽯⽔热蚀变，探测与交代岩⽯有关的粘⼟矿物等；B8 为全⾊波段（Pan），该波段为 Landsat-7 新增波段，它覆盖的光谱范围较⼴，空间分辨率较其他波段⾼，因⽽多⽤于获取地⾯的⼏何特征。

=============================波段组合：TM321（RGB）：均是可见光波段，合成结果接近⾃然⾊彩。

对浅⽔透视效果好，可⽤于监测⽔体的浊度、含沙量、⽔体沉淀物质形成的絮状物、⽔底地形。

⼀般⽽⾔：深⽔深兰⾊；浅⽔浅兰⾊；⽔体悬浮物是絮状影象；健康植被绿⾊；⼟壤棕⾊或褐⾊。

可⽤于⽔库、河⼝及海岸带研究，但对⽔陆分界的划分不合适。

Landsat7卫星的TM/ETM+数据介绍2010年1月14日361 人浏览LANDSAT是美国陆地探测卫星系统。

从1972年开始发射第一颗卫星LANDSAT 1，到目前最新的LANDSAT 7。

LANDSAT 7 卫星于99年发射，装备有Enhanced Thematic Mapper Plus(ETM+)设备，ETM+被动感应地表反射的太阳辐射和散发的热辐射，有8个波段的感应器，覆盖了从红外到可见光的不同波长范围。

ETM+比起在LANDSAT 4、5上面装备的Thematic Mapper(TM)设备在红外波段的分辨率更高，因此有更高的准确性。

Landset卫星介绍：卫星系列卫星名称服务时间RS器名称周期/轨道辐射宽度波段/频率（μm）分辨率美国陆地卫星系列（Landsat1-7号星）Landsat-172.7～78.1RBV,MSS 18D/918km185km B:0.45-0.52 30m Landsat-275.1～82.2185km G:0.52–0.60 30m78.3～Landsat-3185km R:0.63-0.69 30m83.382.7～185km NIR:0.76-0.90 30m Landsat-492MSS,TM 16D/705km84.1～Landsat-5185km SWIR1.55-1.75 30m至今Landsat-6 93.10.5 MSS,ETM 发射失败185km TIR:10.4-12.5 60mLandsat7 99.4～TM,ETM+ 16D/705km 185km SWIR2.08-2.35 30m窗体顶端LANDSAT 7 的一些总体数据：一、波段介绍1.TM1 0.45-0.52um,蓝波段对水体穿透强, 该波段位于水体衰减系数最小，散射最弱的部位（0.45—0.55um）,对水体的穿透力最大，可获得更多水下信息，用于判断水深，浅海水下地形，水体浑浊度，沿岸水，地表水等；能够反射浅水水下特征，区分土壤和植被、编制森林类型图、区分人造地物类型,分析土地利用。
