1分钟学会网线插座和水晶头的接法一、网线插座接法1、我们这里所说的网线插座，正确的叫法应该是网线模块，一般应用在室内的墙壁上作为网线插孔。
2、现在家庭中使用的一般都是双绞线，双绞线分为T568A和T568B两种线序，信息模块端接入标准分T568A标准和T568B标准两种，我们的网线插座或者网线水晶头都只能在A和B中选择一种方式接线，若果一头接错就不会有反应。
3、在正品网线插座上，8个接线卡口除了有标明568A标准和568B标准两种连接方式的色标外，还有标明每个内部接线端与前端针脚的对应序号，而且插座上的各种色标均非常清晰、极好辨认。
在接线时，你只须将双绞线中的各色线对打入对应色标的卡口即可。
二、网线插座接线步骤：第一步：用剥线工具或压线钳的刀具在离线头10厘米长左右(也可以长一点，方便后面压线)将双绞线的外包皮剥去。
露出了四对双绞线。
第二步：开始打线，先不要拆开各线对，在将相应线对预先压入打线柱时才拆开。
按照信息模块上所指示的色标选择我们偏好的线序模式(注：在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查)。
第三步：将全部的线都压进各槽位后，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。
第四步：就是将打好线的信息模块装到86盒面板上，这样墙壁网线插座就安装好了。
第五步：把多余的线条剪掉后，将打好线的信息模块装到86盒面板上。
好的网线插座后面还有护线卡，这样可以保护轻微的拖拽网线时，不至于脱落。
但多数是没有护线卡保护网线插座的，所以在往墙内和插座面板上放置网线插座的时候要小心，不要拽拉网线。
注意!!1、有的网线是四根白和橙绿蓝棕主色线缠绕，而不是白色和其他色系的混合的白线和主色线缠绕，所以要留心每一组两根线放好后，再拆其他的线，否则，四根白线你无法知道哪一根是白橙、白蓝、白绿、白棕。
2、每次分离后，先不要压线，等所有的线路都放置好，同一使用打线钳，逐根打线。
电话线、网络线、有线电视线如何布线有线电视线及音响线称之为弱电线。
随着家庭生活的智能化，弱电线路的预设不容忽视。
家庭装修中，电话线、网络线、有线电视线的布设需注意以下几点：1. 避开强电线：弱电信号属低压电信号，抗干扰性能较差，所以弱电线地走线应该避开强电线（电源线）。
国家标准规定，电源线及插座与电视线及插座的水平间距不应小于50厘米。
2. 注意防潮：插座下边线以距地面30厘米左右为宜。
一般来说，这些弱电线常常在房顶或地板下布线，所以为了防潮和更换方便，这些线的外面都要加上牢固的套管，并在加上套管前检查线是否有断路或短路。
3. 预留足够插孔：考虑到家庭生活的发展和需要，一般客厅、每个卧室都要预留埋设电话线、网络线、有线电视线插孔各1~2个，并且要分布在不同墙面，以便于电器摆设位置的变化。
卫生间、厨房也可根据需要考虑是否预留一个电话插孔，餐厅也可考虑是否预留一个预先电视线插孔，以备就餐时看电视用。
4. 集中控制：随着网络和信息时代的到来，一个家庭安装两部电话或多机上网，以是很平常的事。
为保证各种线的对接质量，且方便维修，最好为家中的电话线和网络线设计一个集中控制单元。
可以根据网络线进室的位置选择门厅、过道、书房上方等某个地方，设计一个小线盒（形状如电源分线盒），将所有外部进户的电话线、网络线、有线电视线线到达这个线盒，同时家中每个房间的电话插孔、网络插孔、有线电视插孔的线也必须到达这个线盒，可以根据家庭需要在线盒内进行连线。
为保证信号质量需要在线盒内加一个电视信号多路分支适配器，如果家中多台计算机上网，还需备一个网络集线器!常见的材料质量问题如下:1.铜杆：用回收的杂铜制造、表面氧化变色、拉力不够、不圆整等。
2.PVC塑料：杂质多、热失重不合格、挤出层有气孔、难以塑化、颜色不正等。
3.XLPE绝缘料：抗焦烧时间短、容易前期交联等。
4.硅烷交联料：挤出温度不好控制、热延伸差、表面粗糙等。
5.铜带：厚度不匀、氧化变色、拉力不够、荷叶边、软化不足、偏硬、短头多、接续不良、漆膜或锌层脱落等。
压接端子的正确手法
把需要压端子的线剪平。
用剥线钳剥出3mm的线头。
把剥好的线头插入端子。
把接线的端子放入第一个钳口。
用力压下。
松开后把多余端子片剪去即可。
以下是压端子的注意事项：
1、充分了解：
应充分了解所要操作的冷压端子，熟悉其操作方法，以保证正确操作；对不具备防误操作的冷压端子，应采用色码或标记予以标识，或在连接前合适型号是否对应，并保证相互连接时正确定位；应特别注意防止带针插座的误插合，否则将损坏冷压端子，并导致意外电接触；应确保冷压端子连接到位，在不易检查的特殊场合，应在相应的操作规程中做出详细的规定，并可通过窥镜进行检查。
2、规范操作：
冷压端子端接时，应严格按照相应的端接规范或要求进行端接和检查，并按对应的节点序号端接。
选用的电缆导线间的最大绝缘层厚度应与接触件间距匹配，电缆线芯应与接触件接线端匹配，当接触件间跨、并线处理。
3、保护措施：
冷压端子处于分离状态应分别装上保护帽或采取其他防尘措施；如果冷压端子连接后长期不分离，可在插头和插座之间打上保险。
宽带的线头和线头对接方法宽带的线头通常指的是网络线缆，用于将宽带信号传输到用户的终端设备上，而线头对接方法即如何正确连接宽带线头与用户终端设备，确保网络信号能够正常传输。
下面我将详细介绍宽带线头的种类以及常见的线头对接方法。
一、宽带线头的种类1. RJ11线头：RJ11线头是一种常用的电话线头，用于连接电话机和拨号上网的计算机。
它通常有4个或6个金属接口，用于传输电话信号和宽带信号。
2. RJ45线头：RJ45线头是常见的以太网连接线头，用于连接计算机、路由器、交换机等网络设备。
它通常有8个金属接口，用于传输网络数据信号。
二、线头对接方法1. RJ11线头对接方法：（1）首先，找到电话机的电话线接口，它通常位于电话机底部或背面的一个小孔上。
将RJ11线头的接口插入到电话机的电话线接口中，确保插入稳固。
（2）然后，找到宽带电话插孔，它通常位于墙壁或其他固定位置，与宽带信号输入端口连接。
将RJ11线头的另一端插入宽带电话插孔中，确保插入牢固。
（3）最后，检查线头连接是否牢固，并确保线材没有扭曲或弯曲，避免信号干扰。
2. RJ45线头对接方法：（1）首先，找到用户终端设备（如计算机、路由器等）的以太网接口，通常位于设备背部或侧面。
将RJ45线头的接口插入用户终端设备的以太网接口中，确保插入牢固。
（2）然后，找到宽带网络设备（如光猫、调制解调器等）的以太网接口，通常位于设备背部或侧面。
将RJ45线头的另一端插入宽带网络设备的以太网接口中，确保插入稳固。
（3）最后，检查线头连接是否紧固，并确保线材没有折弯或弯曲，以避免信号干扰。
三、注意事项1. 线头连接之前，应确保设备处于关闭状态，以免因电流冲击而损坏设备。
2. Rj11线头对接时要注意通信模式的选择，一般为联通或电信。
3. Rj45线头对接时要注意光猫或调制解调器的正常工作状态。
4. 在任何对接过程中，避免拉扯线头，以免损坏线材或接口。
5. 若线头连接不牢固，可能会导致网络信号不稳定，影响上网速度和网络质量。

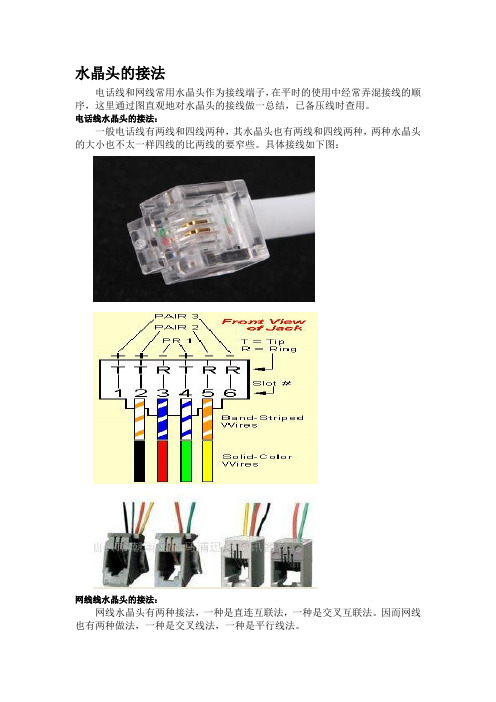

水晶头的接法
电话线和网线常用水晶头作为接线端子，在平时的使用中经常弄混接线的顺序，这里通过图直观地对水晶头的接线做一总结，已备压线时查用。
电话线水晶头的接法：
一般电话线有两线和四线两种，其水晶头也有两线和四线两种，两种水晶头的大小也不太一样四线的比两线的要窄些。
具体接线如下图：
网线线水晶头的接法：
网线水晶头有两种接法，一种是直连互联法，一种是交叉互联法。
因而网线也有两种做法，一种是交叉线法，一种是平行线法。
交叉线的做法是：一头采用568A标准，一头采用568B标准
平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B 平行线的做法）
568A标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕
568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕
你可以注意下，其实两种做法的差别就是橙色和绿色对换而已。
如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机，如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑上面只是正规接法，其实如果你两头都接成一样的顺序也是可以的！因为一般网线用的只有1.2.3.6 其他就算没接通一样都是可以用的。
具体接线图如下：
网线水晶头的接法示意图
水晶头压线实物图
网线连接图
网线插座接法
网线插座接法示意图。
压线钳的使用方法压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异, 们就以上图的一把为例，该工具上有三处不同的功能。
在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P,中间的8P槽是我们最常用到的RJ-45压线槽，而旁边的4P为RJ11 电话线路压线槽。
在压线钳8P压线槽的背面，我们可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。
我们局域网内组网所采用的网线，使用最为广泛的为双绞线( Twisted-Pair Cable ；TP),双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。
作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。
这一点其实我们很容易理解，一般来说越是基础的东西越是取着决定性的作用。
双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高又有什么用呢？因为双绞线已成为整个网络传输速度的一个瓶颈。
它一般有屏蔽(Shielded Twicted-Pair STP )与非屏蔽(Un shielded Twisted-Pair UTP )双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。
双绞线按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。
三类、四类线目前在市场上几乎没有了，如果有，也不是以三类或四类线出现，而是假以五类，甚至超五类线出售，这是目前假五类线最多的一种。
目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。
接线端子的使用方法接线端子是一种用于连接导线的电气元件。
它由一个金属外壳和内部的导电螺丝组成，通常具有螺纹结构，以实现可靠的连接。
接线端子广泛应用于建筑、电力设备、通讯设备、自动化设备等领域。
接线端子的使用方法如下：1. 准备工作：首先，确定需要连接的导线类型和规格，以便选择合适的接线端子。
通常，接线端子有多种规格，如2.5平方毫米、4平方毫米、6平方毫米等，根据导线的截面积来选择合适的规格。
2. 剥离导线绝缘层：使用剥线钳或剥线刀将导线的绝缘层剥离，露出导线的裸露部分。
剥离的长度一般为5-8毫米，确保裸露的导线长度足够插入到接线端子中。
3. 插入导线：将裸露的导线插入到接线孔中。
通常，接线孔上有一个开口，可以用螺丝刀等工具旋转螺丝，使接线孔打开，然后将导线插入。
插入后，松开螺丝刀，螺丝会与导线接触并固定。
4. 拧紧螺丝：使用螺丝刀或螺母刀等工具，拧紧接线端子上的螺丝。
拧紧时要确保螺丝与导线紧密接触，避免松动或断开。
但也要注意不要过度拧紧，以免损坏导线。
5. 检查连接：连接完成后，用手轻轻拉动导线，检查连接是否稳固。
如果导线松动，应重新插入和拧紧螺丝。
同时，还可以使用万用表等仪器，测量接线端子的电阻，确保连接质量良好。
6. 护套保护：为了保护连接良好的导线，可以使用绝缘胶带或护套将接线端子部分包裹起来，避免外界环境对连接的影响。
护套也可以起到增强导线抗拉力的作用，避免误拉导线导致断开。
7. 标记标识：对于连接复杂的电路，可以使用标签或标识纸片等方式，在接线端子上标记导线的功能、位置等信息，方便日后维护和排查故障。
需要注意的是，接线端子的安装和使用过程中需严格遵守相关的安全操作规范，避免触电、短路等危险。
此外，在选择接线端子时，要根据具体需求和规格要求，选择质量可靠的产品，以确保长期稳定的连接效果。
总结起来，接线端子的使用方法主要包括准备工作、剥离导线绝缘层、插入导线、拧紧螺丝、检查连接、护套保护和标记标识等步骤。
接线端子的使用方法接线端子是一种常用的电子连接器，用于连接电子元件或装置的导线。
它具有简单、可靠、易操作的特点，被广泛应用于电子设备、电力设备和通信设备等领域。
在本文中，将详细介绍接线端子的使用方法。
一、接线端子的分类接线端子按照用途和结构可以分为多种类型，常见的有插座式接线端子、固定式接线端子、弹簧式接线端子和螺旋式接线端子等。
不同类型的接线端子有各自的特点和适用范围，在使用时需要根据具体情况选择合适的类型。
二、接线前的准备工作在进行接线前，需要做好以下几项准备工作，确保接线的质量和安全性：1.清理工作区域：清理工作区域，确保没有杂物或尘土等干扰操作。
可以使用清洁布或刷子进行清理。
2.材料准备：准备好所需的导线、接线端子、剥线钳、起子等工具。
3.测试工具准备：准备好多用电表或电压表等测试工具，方便接线后进行测试。
三、接线步骤1.剥离导线绝缘层：使用剥线钳，按照导线连接端子的要求剥去导线的绝缘层。
剥离长度一般为导线直径的1/3左右。
2.插入导线：将剥离后的导线插入接线端子的插孔中。
一般情况下，插入导线时要确保导线和插孔之间有良好的接触，并且接触面积足够大。
3.固定导线：使用起子或扳手等工具，将接线端子上的固定螺母或固定螺丝旋紧，固定导线。
固定时要注意不要过紧，避免损坏导线。
4.测试接线质量：接线完成后，使用测试工具对接线质量进行测试。
可以使用多用电表或电压表等测试工具，检测导线的连通性和安全性。
四、接线常见问题及解决方法1.导线插槽不牢固：如果导线插槽与接线端子之间的接触不够紧密，容易造成接线松动或导线脱落。
解决方法是用起子或扳手等工具旋紧接线端子的固定螺母或固定螺丝。
2.导线孔内存在腐蚀物：如果导线孔内存在腐蚀物，会导致导线与接线端子之间接触不良，影响接线质量。
解决方法是使用酒精或去腐剂等清洁剂清洁导线孔。
3.导线插头加热：如果导线插头加热，可能是由于导线插头与接线端子的接触面积太小，接触不良，导致接头产生高电阻。
