加油站连锁远程视频监控系统联网方案监控视频监控监控为了提高加油站的安全性和运营效率，许多加油站连锁企业开始使用远程视频监控系统来实时监控各个加油站的情况。
这种系统通过联网的方式，将加油站的监控视频传输到总部或者其他指定的地点，方便管理人员进行实时监控和远程操作。
下面是一个加油站连锁远程视频监控系统联网方案的详细说明。
一、硬件设备方案1.监控摄像头：每个加油站需要安装多个监控摄像头，以确保全方位的监控。
这些摄像头应该具备高清分辨率、良好的低光照性能和广角视野，以满足不同场景的监控需求。
同时，摄像头应该支持视频压缩和编码技术，以便于传输和存储。
2.视频编码器：每个加油站都需要安装视频编码器，用于将摄像头的模拟视频信号转换成数字信号。
视频编码器应该支持主流的压缩算法，如H.264或者H.265，以提高传输效率和图像质量。
3.网络设备：包括交换机、路由器和网络存储设备等，用于构建加油站的局域网。
交换机用于连接各个监控摄像头和视频编码器，路由器用于连接加油站局域网和互联网，网络存储设备用于存储和备份监控视频。
4.服务器和存储设备：在总部或者其他指定地点需要部署服务器和存储设备，用于接收和存储所有加油站的监控视频。
服务器和存储设备应该具备足够的计算和存储能力，以便处理和存储大量的视频数据。
5.远程监控终端：包括PC端和移动终端，用于管理人员进行远程实时监控和操作。
PC端可以通过安装相应的监控软件来访问监控视频，而移动终端可以通过安装监控APP来实现移动监控。
二、软件平台方案1.视频管理软件：用于接收和管理所有加油站的监控视频。
这种软件应该支持多通道视频监控，可以同时显示和管理多个摄像头的视频流。
在总部或者其他指定地点安装视频管理软件，可以通过网络连接到各个加油站的视频编码器，实现实时监控和远程操作。
2.视频存储和备份软件：用于将加油站的监控视频存储到服务器和存储设备中，并进行定期的备份。
这种软件可以设置视频存储的时长和视频存储的规则，以便根据实际需求进行存储和备份。
加油站视频监控系统整体解决方案一、引言随着社会的不断发展，加油站作为重要的能源供应基地，其安全性和管理效率变得尤其重要。
为了提高加油站的安全性和管理水平，视频监控系统成为必不可少的工具。
本文将为您提供一种完整的加油站视频监控系统解决方案，以确保加油站的安全和管理效率。
二、系统架构1. 系统概述加油站视频监控系统是基于网络的监控系统，通过安装摄像头和相关设备，实现对加油站各个区域的实时监控和录相功能。
系统利用高清摄像头、网络传输设备、存储设备和监控软件等组成。
2. 系统组成（1）摄像头：选择高清晰度、广角和夜视功能的摄像头，以实现对加油站各个区域的全方位监控。
（2）网络传输设备：通过网络传输设备，将摄像头采集到的视频信号传输到监控中心。
（3）存储设备：使用高容量的硬盘或者网络存储设备，以保存摄像头采集到的视频数据。
（4）监控软件：选择功能强大、稳定可靠的监控软件，以实现对视频信号的实时监控、录相和回放等功能。
三、系统功能1. 实时监控通过摄像头采集到的视频信号，实现对加油站各个区域的实时监控。
监控中心可以随时查看加油站的实时情况，以便及时发现异常情况。
2. 录相功能系统具备录相功能，可以将摄像头采集到的视频信号进行录相保存。
录相文件可以按照时间、区域等进行分类存储，方便后期查找和管理。
3. 报警功能系统可以设置报警规则，当监控画面中浮现异常情况时，如烟雾、火灾、入侵等，系统会自动触发报警，并将报警信息发送给相关人员，以便及时处理。
4. 远程监控通过网络传输设备和监控软件，系统支持远程监控功能。
用户可以通过电脑、手机等设备，随时随地查看加油站的监控画面，实现对加油站的远程管理。
5. 视频回放系统支持对录相文件的回放功能，用户可以根据需要选择时间段、区域等进行回放，以便查看历史录相。
四、系统优势1. 提高安全性通过实时监控和报警功能，系统可以及时发现加油站的异常情况，并采取相应的措施，提高加油站的安全性。
加油站视频监控系统整体解决方案一、引言随着社会的发展和人民生活水平的提高，汽车的普及率越来越高。
加油站作为汽车加油的重要场所，安全问题备受关注。
为了保障加油站的安全，视频监控系统成为必不可少的设备。
本文将提供一套完整的加油站视频监控系统解决方案，以确保加油站的安全和管理。
二、系统概述加油站视频监控系统是通过安装摄像头和监控设备，对加油站的各个区域进行实时监控和录相。
通过网络连接，可以远程查看和管理监控画面。
系统包括监控中心、摄像头、网络设备、存储设备和管理软件等组成。
三、系统功能1. 实时监控：通过摄像头对加油站的进出口、油罐区、加油机等关键区域进行实时监控，确保加油站的安全。
2. 录相存储：系统可以将监控画面进行录相，并存储在专门的存储设备中，以备查阅和调查。
3. 远程管理：通过网络连接，可以远程查看和管理监控画面，方便管理人员对加油站进行实时监控和管理。
4. 报警功能：系统可以设置报警规则，一旦发生异常情况，如火灾、破坏等，系统会自动报警，提醒管理人员及时处理。
5. 数据分析：系统可以对监控画面进行数据分析，如车流量统计、加油量统计等，为管理人员提供决策支持。
四、系统硬件配置1. 监控中心：采用高性能的服务器作为监控中心，用于接收和管理摄像头的视频信号。
2. 摄像头：选择高清晰度、高感光度的摄像头，对加油站的各个区域进行监控。
摄像头数量根据加油站的大小和需求进行配置。
3. 网络设备：包括交换机、路由器等，用于将摄像头传输的视频信号传输到监控中心，并提供远程访问功能。
4. 存储设备：选择高容量的硬盘或者网络存储设备，用于存储监控画面的录相文件。
5. 管理软件：选择功能强大、稳定可靠的视频监控管理软件，用于实时监控、录相管理、报警管理等。
五、系统实施步骤1. 规划设计：根据加油站的实际情况，确定摄像头的布设位置，设计监控中心的硬件配置，制定网络连接方案。
2. 安装调试：根据设计方案，进行摄像头、网络设备、存储设备的安装和调试工作，确保系统正常运行。
加油站视频监控系统整体解决方案一、引言随着社会的发展和科技的进步，加油站作为重要的能源供应基地，对安全和管理的要求越来越高。
视频监控系统作为一种重要的安全管理手段，可以匡助加油站实时监控和记录加油站内的各项活动，提高安全性和管理效率。
本文将介绍一个针对加油站的视频监控系统整体解决方案。
二、系统架构1. 系统组成该视频监控系统由以下几个主要组成部份构成：- 摄像头：安装在加油站内的不同位置，用于捕捉实时视频。
- 视频录相机（DVR）：用于接收和存储摄像头传输的视频信号。
- 监控中心：用于监控和管理整个视频监控系统。
- 显示设备：用于显示监控中心接收到的视频信号。
2. 系统连接摄像头通过有线或者无线方式连接到DVR，DVR通过网络连接到监控中心。
监控中心可以通过显示设备实时显示和管理摄像头传输的视频信号。
三、系统功能1. 实时监控该系统可以实时监控加油站内的各个区域，包括加油区、便利店、停车场等。
监控中心可以同时显示多个摄像头的视频画面，实时了解加油站内的情况。
2. 录相存储系统可以将摄像头传输的视频信号实时录制并存储在DVR中。
录相存储的时间可以根据需要进行设置，可以保存一段时间内的录相数据。
3. 远程访问监控中心可以通过网络远程访问DVR，实现对加油站的远程监控和管理。
通过手机、平板电脑等挪移设备，可以随时随地获取加油站的实时监控画面。
4. 报警功能系统可以设置报警规则，当发生异常情况时（如入侵、火灾等），系统会自动触发报警，同时将报警信息发送给监控中心和相关人员，以便及时采取应对措施。
5. 数据分析系统可以对录制的视频进行数据分析，通过图象识别和统计分析等技术，提取有价值的信息。
例如，可以统计每天的加油量、客流量等数据，为加油站的经营决策提供参考。
四、系统优势1. 提高安全性通过实时监控和报警功能，系统可以及时发现和应对加油站内的安全问题，提高安全性和防范能力。
2. 提高管理效率系统可以实时监控加油站内的各项活动，匡助管理人员及时了解加油站的运营情况，提高管理效率和决策能力。
新建M加油站连锁远程视频监控系统联网方案新编The Standardization Office was revised on the afternoon of December 13, 2020加油站连锁远程视频监控系统联网方案一、前言视频监控系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过摄像机及其辅助设备(镜头等)直接观看被监视场所的情况，一目了然，同时它可以把被监视场所的图像全部或部分的记录下来，这样就为日后对某些事件的处理提供了方便条件及重要依据，同时电视监控系统还可以与防盗报警等其他安全技术防范体系联动运行，使防范能力更加强大，能及时发现事故和事件的隐患，预防破坏和避免造成不好影响。
二、项目概述随着社会经济的发展，机动车辆的数量呈现不断增长的走势，加油站的数目因此也在不断增加。
加油站是为机动车油箱充装汽油、柴油的专门性经营场所,属于安全防范重点单位，加油站内人员车辆流动也比较频繁。
另外，随着市场外部条件的变化，加油站在油源、服务、管理、安全和数质量等方面暴露出了较多的问题，以次充好、缺斤短两、参杂低标号油或不合格油、油品来源不明等事件时有发生，多次受到了新闻媒体的曝光和消费者的批评，造成了恶劣的社会影响。
加油站为一级防火单位，由于防火措施不到位或者人为纵火原因，造成火灾的比比皆是，给国家财产、人身安全造成重大损失，单靠以往的人防已远远不能满足要求。
加油站内大量的易燃油品，更是犯罪分子主要攻击的目标。
因此为了增强加油站的安全防范性能，提高竞争力和管理水平，这就需要用到视频监控系统，由于加油站位置分散，网点众多，为了实现现代化的管理和发展，更加快速、便捷地掌握各网点的实时状况，提高管理质量和效益，针对这些情况，北京欣智恒科技有限公司专门为此设计了一套完整的网络视频集中监控管理系统，网络视频集中管理系统即在各个加油站分别安装一套本地监控系统，可以用于本地视频信号的采集、存储等，还可以通过网络将所有视频信号传输到网络控制中心，在网络控制中心便可以实现对加油站进出车辆情况、收费情况、设备运行情况以及加油站工作情况进行实时监视，当发现可疑情况的时候还可以进行异地备份资料存储。
加油站视频监控系统网络连接指南1. 概述本文档旨在为加油站视频监控系统的网络连接提供指南。
通过正确地连接视频监控系统到网络，加油站的管理者可以远程监控加油站的安全和运营情况，提高安全性和效率。
2. 硬件要求在开始网络连接之前，请确保以下硬件已准备就绪：- 视频监控系统设备：包括摄像头、录像设备等- 网络设备：包括路由器、交换机等- 网络线缆：确保有足够的以太网线缆3. 网络连接步骤按照以下步骤进行网络连接：3.1 确定网络拓扑在连接之前，需要了解加油站的网络拓扑结构。
判断加油站是否有现有的网络基础设施，如有，确定网络设备的位置。
3.2 连接摄像头和录像设备将摄像头和录像设备与网络设备连接。
根据设备的接口类型，使用适当的网线连接设备。
确保连接稳固可靠，防止连接断开。
3.3 连接网络设备通过以太网线缆连接网络设备，如路由器、交换机等。
确保线缆和接口的连接正确无误。
3.4 网络设置在连接之后，需要进行网络设置以使视频监控系统能够与网络正常通信。
具体步骤如下：- 调整网络设备的网络参数，如IP地址、子网掩码等。
- 分配给摄像头和录像设备一个静态IP地址，以便远程访问。
- 设置正确的网关IP地址，确保视频监控系统可以通过网络连接到互联网。
3.5 远程访问设置为了能够实现远程访问和监控，需要进行以下配置：- 设置端口映射或端口转发规则，将所需的端口从外部网络映射到视频监控系统设备。
- 配置防火墙，确保远程访问请求被正确转发到视频监控系统设备。
4. 测试与维护完成网络连接后，进行以下测试和维护：- 测试远程访问是否正常工作，远程访问摄像头和录像设备来检查图像质量和系统稳定性。
- 定期检查网络设备和网络线缆的连接状态，确保连接正常。
- 定期更新视频监控系统的软件和固件，以保持系统安全和性能的最佳状态。
5. 总结通过按照本指南进行网络连接，加油站视频监控系统将能够实现远程访问和监控。
管理者可以随时监视加油站的安全和运营情况，提高管理效率和安全性。

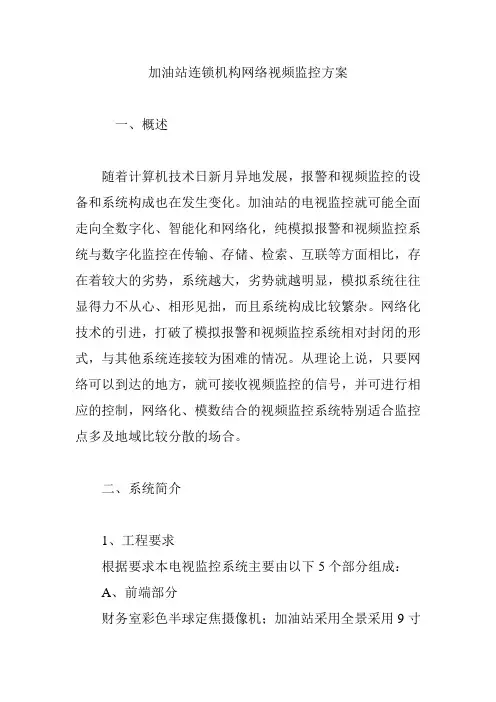

加油站连锁机构网络视频监控方案一、概述随着计算机技术日新月异地发展，报警和视频监控的设备和系统构成也在发生变化。
加油站的电视监控就可能全面走向全数字化、智能化和网络化，纯模拟报警和视频监控系统与数字化监控在传输、存储、检索、互联等方面相比，存在着较大的劣势，系统越大，劣势就越明显，模拟系统往往显得力不从心、相形见拙，而且系统构成比较繁杂。
网络化技术的引进，打破了模拟报警和视频监控系统相对封闭的形式，与其他系统连接较为困难的情况。
从理论上说，只要网络可以到达的地方，就可接收视频监控的信号，并可进行相应的控制，网络化、模数结合的视频监控系统特别适合监控点多及地域比较分散的场合。
二、系统简介1、工程要求根据要求本电视监控系统主要由以下5个部分组成：A、前端部分财务室彩色半球定焦摄像机；加油站采用全景采用9寸室外全球云台、内置解码器：1/4寸SONY IT SUPER-HAD CCD数字信号处理、480线、220倍变倍，0.02LUX一体摄像机；加油站车辆进出口的彩色转黑白摄像机；信息安装箱。
B、本地传输部分主要采用RVVP75-3-2视频线传输视频信号、RVVP2*0.3双绞屏蔽线传输控制信号、RVV3*1.0电源线给各个监控点供电。
C、本地中心控制设备部分主要用监控主机以加油站所有图像进行实时录象、泰达仕TS-NVS904F四路网络视频服务器、17寸纯平显示器。
D、远程传输每个加油站申请一条ADSL宽带，通过网络视频服务器将加油站财务室和加油站全景图像传输到远程的监控中心。
网络视频服务器可外接报警设备，尤其地处偏远的加油站出现意外情况时可及时将报警信息传输到远程监控中心。
E、远程监控中心远程监控中心申请2M或者10M光纤，由监控服务器和监控软件组成。
监控中心对前端图像可实现集中管理，实时查看，远程报警接收提示，及计划录像等功能。
2、工程产品(1)视频服务器NVS904F泰达仕最新的网络视频服务器NVS900F专门针对网络多应用而设计的嵌入式监控产品，它采用业界最成熟的高性能DSP方案，结合超强性能的Linux嵌入式操作系统，并真正实现产品工业级MTBF 50000小时(平均故障间隔时间)，编码采用H.264视频压缩算法，使图像传输更加清晰流畅；丰富的外置接口，可内置硬盘本地录像，外置USB、SD和无线网络接口，系统内置Web Server，方便用户通过IE浏览器实现远程监控；可支持车牌识别、人脸识别、智能视频、动态LOGO、流媒体服务、马赛克等应用，在项目应用上可和我们公司的网络摄像机和网络高速球配套使用，DVSImageClient中心管理系统软件实现对几万台视频服务器等前端设备进行集中监控、录像、回放、下载、转发，远程回放等管理。
加油站连锁远程视频监控系统联网建议书建议书标题：加油站连锁远程视频监控系统联网建议书一、背景介绍近年来，随着汽车拥有量的快速增长，加油站的数量也呈现出爆发式的增长。
加油站作为交通运输领域的重要环节，其安全问题备受关注。
然而，由于加油站地点分散，监控设备不完善，管理层面的限制等因素，导致了一些加油站存在安全隐患。
为了解决这一问题，本建议书提出加油站连锁远程视频监控系统联网的建议。
二、建议目的通过建立加油站连锁远程视频监控系统联网，提高加油站的安全性，实时监控加油站运营情况，降低盗窃和其他安全风险的发生，提升加油站服务品质。
三、建议内容1. 建立统一的远程视频监控平台：搭建一个统一的远程视频监控平台，实现加油站所有监控设备的联网共享。
该平台应具备可扩展性，支持大规模加油站数量的增长。
2. 配备高清摄像头和高性能存储设备：在每个加油站的重要监控区域安装高清摄像头，以确保视频画面质量。
同时，配置高性能存储设备，将监控视频进行长时间存储，以备案证据使用。
3. 提供全天候监控：针对加油站的特殊运营特点，确保视频监控系统24小时不间断运行，实时记录加油站周边的安全情况。
4. 采用云端存储技术：通过将监控视频上传至云端，实现存储空间的共享和远程访问，方便管理人员随时随地进行监控管理。
5. 配备智能分析系统：引入智能分析系统，对监控视频进行实时分析和处理，发现异常行为和安全风险，及时告警并采取应对措施。
6. 打通门禁系统和视频监控系统：将门禁系统与视频监控系统进行连接，实时监控加油站出入口的车辆和人员情况，有效遏制安全风险。
7. 设立专门的监控中心：建立一个统一的监控中心，负责加油站视频监控的管理和维护工作。
中心应配备专业的人员，能够随时处理和响应视频监控系统的故障和异常情况。
8. 加强网络安全保护：加强视频监控系统的网络安全保护，采取加密措施，防止黑客攻击和数据泄露。
四、建议实施步骤1. 进行需求调研：对加油站连锁企业的各个加油站进行调查，了解其视频监控设备的现状和问题。

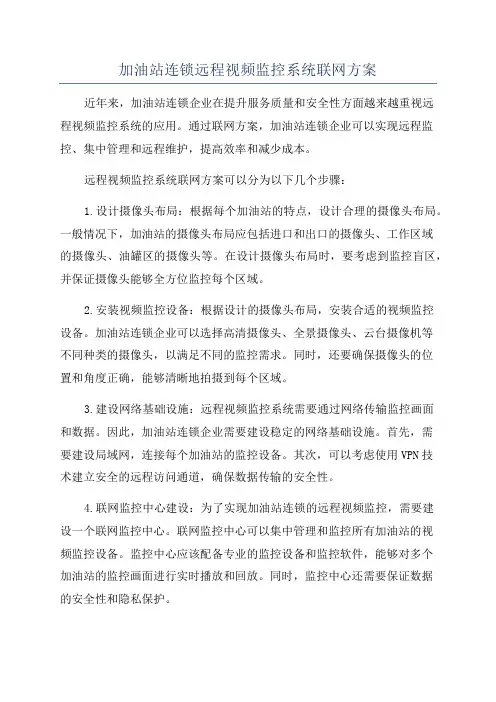

加油站连锁远程视频监控系统联网方案近年来，加油站连锁企业在提升服务质量和安全性方面越来越重视远程视频监控系统的应用。
通过联网方案，加油站连锁企业可以实现远程监控、集中管理和远程维护，提高效率和减少成本。
远程视频监控系统联网方案可以分为以下几个步骤：1.设计摄像头布局：根据每个加油站的特点，设计合理的摄像头布局。
一般情况下，加油站的摄像头布局应包括进口和出口的摄像头、工作区域的摄像头、油罐区的摄像头等。
在设计摄像头布局时，要考虑到监控盲区，并保证摄像头能够全方位监控每个区域。
2.安装视频监控设备：根据设计的摄像头布局，安装合适的视频监控设备。
加油站连锁企业可以选择高清摄像头、全景摄像头、云台摄像机等不同种类的摄像头，以满足不同的监控需求。
同时，还要确保摄像头的位置和角度正确，能够清晰地拍摄到每个区域。
3.建设网络基础设施：远程视频监控系统需要通过网络传输监控画面和数据。
因此，加油站连锁企业需要建设稳定的网络基础设施。
首先，需要建设局域网，连接每个加油站的监控设备。
其次，可以考虑使用VPN技术建立安全的远程访问通道，确保数据传输的安全性。
4.联网监控中心建设：为了实现加油站连锁的远程视频监控，需要建设一个联网监控中心。
联网监控中心可以集中管理和监控所有加油站的视频监控设备。
监控中心应该配备专业的监控设备和监控软件，能够对多个加油站的监控画面进行实时播放和回放。
同时，监控中心还需要保证数据的安全性和隐私保护。
5.远程访问和管理：通过远程访问和管理，加油站连锁企业的总部和分支机构可以实时查看和控制每个加油站的视频监控设备。
可以通过手机、平板电脑或电脑等终端设备，随时随地查看监控画面，掌握加油站的运行情况。
远程访问和管理还可以实现对加油站的日志和报警信息的收集和分析，及时发现问题并采取相应的措施。
6.远程维护：远程视频监控系统还可以实现对监控设备的远程维护。
通过远程诊断和故障排除，可以减少因设备故障导致的停机时间，提高系统的可靠性和稳定性。
加油站连锁远程视频监控系统联网方案Revised as of 23 November 2020加油站连锁远程视频监控系统联网方案作者:admin来源：北京欣智恒发表时间: 2009-11-11浏览次数: 1742次适用范围：连锁加油站监控方案、连锁便利店远程监控方案、连锁超市网络监控方案、若干分公司统一集中管理监控方案等一、前言视频是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过摄像机及其辅助设备（镜头等）直接观看被监视场所的情况，一目了然，同时它可以把被监视场所的图像全部或部分的记录下来，这样就为日后对某些事件的处理提供了方便条件及重要依据，同时电视监控系统还可以与防盗报警等其他安全技术防范体系联动运行，使防范能力更加强大，能及时发现事故和事件的隐患，预防破坏和避免造成不好影响。
二、项目概述?随着社会经济的发展，机动车辆的数量呈现不断增长的走势，加油站的数目因此也在不断增加。
加油站是为机动车油箱充装汽油、柴油的专门性经营场所,属于安全防范重点单位，加油站内人员车辆流动也比较频繁。
另外，随着市场外部条件的变化，加油站在油源、服务、管理、安全和数质量等方面暴露出了较多的问题，以次充好、缺斤短两、参杂低标号油或不合格油、油品来源不明等事件时有发生，多次受到了新闻媒体的曝光和消费者的批评，造成了恶劣的社会影响。
加油站为一级防火单位，由于防火措施不到位或者人为纵火原因，造成火灾的比比皆是，给国家财产、人身安全造成重大损失，单靠以往的人防已远远不能满足要求。
加油站内大量的易燃油品，更是犯罪分子主要攻击的目标。
因此为了增强加油站的安全防范性能，提高竞争力和管理水平，这就需要用到视频监控系统，由于加油站位置分散，网点众多，为了实现现代化的管理和发展，更加快速、便捷地掌握各网点的实时状况，提高管理质量和效益，针对这些情况，北京欣智恒科技有限公司专门为此设计了一套完整的网络视频集中监控管理系统，网络视频集中管理系统即在各个加油站分别安装一套本地监控系统，可以用于本地视频信号的采集、存储等，还可以通过网络将所有视频信号传输到网络控制中心，在网络控制中心便可以实现对加油站进出车辆情况、收费情况、设备运行情况以及加油站工作情况进行实时监视，当发现可疑情况的时候还可以进行异地备份资料存储。
三、系统拓扑图四、设计原则和依据、设计原则此加油站网络视频集中监控系统设计遵循先进性、可靠性、安全性、可扩充性、规范性等原则，并具体体现为：a、先进性：在投资费用许可的情况下，系统采用当今先进的技术和设备，一方面能反映系统所具有的先进水平，另一方面又使系统具有强大的发展潜力，以便该系统在尽可能的时间内与社会发展相适应。
b、可靠性：系统最重要的就是可靠性，系统一旦瘫痪的后果将是难以想象的，因此系统必须可靠地、能连续地运行，系统设计时在成本接受的条件下，从系统结构、设备选择、产品供应商的技术服务及维修响应能力等各方面均应严格要求，使得故障发生的可能性尽可能少。
即便是出现故障时，影响面也要尽可能小。
c、安全性：对于安全防范系统，其本身的安全性能不可忽视，系统设计时，必须采取多种手段防止本系统各种形式与途径的非法破坏。
d、可扩充性：系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充与升级换代的可能。
e、规范性：由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。
一切应从实际出发，使智能系统具有较高的实用效能。
这也是智能建筑在当今之所以能迅速兴起并发展的关键所在。
、设计依据本方案设计根据甲方常规要求，并遵循以下国家相关部门制定的设计规范要求。
主要包括：① JGJ/T16-92《民用建筑电气设计规范》② GB/T50314-2000《智能建筑设计标准》③ GB50174-93《电子计算机机房设计规范》④ GB50057-94《建筑物防雷设计规范》⑤ GBJ232-92《电气装置安装工程施工及验收规范》⑥ GB4943-95《信息技术设备（包括电气事务设备）的安全》⑦ GB/T75-94《安全技术防范规范工程技术规范》⑧ GB50198-94《民用闭路电视监控电视系统工程技术规范》⑨ 客户对闭路电视监控系统的总体要求五、设计方案本套网络视频集中监控系统总体可分为两个部分：加油站本地的视频监控系统和整个地区的加油站网络视频集中监控系统。
两个系统是有机的整合在一起，加油站视频监控系统作为整个网络视频集中监控系统的基础和节点，通过软、硬件设备结合现有网络，将整个地区的加油站监控系统连接起来，便于领导部门在监控管理中心随时对下属的任何一个加油站进行视察和了解。
通过对各个加油站网点的实际考察，发现各个网点基本一致，主要分为视频采集部分、防雷部分、视频信号传输部分、显示和存储部分以及网络传输部分组成。
、视频采集部分视频采集部分是电视监控系统的前沿部分，它布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。
有时，被监视场所面积较大，为了节省摄像机所用的数量、简化传输系统及控制与显示系统，在摄像机上加装适当的镜头，使摄像机所能观察的场景更清楚。
拟定每个加油站安装6台摄像机，分别安装在加油站入口、两个加油通道、财务室以及便利店。
由于加油站业务为24小时经营的业务类型，需要24小时管理。
加油站附近都安装有透射能力较强的路灯，所以夜晚会有一定的亮度，要想在夜晚得到良好的监视图像，需要采用日夜两用的低照度摄像机。
因此安装在加油站入口处以及两个车道的摄像机选择彩转黑低照度摄像机，其中在入口处选用凯威的，型号为KV-8609Q-SN480,内置索尼的18倍电动变焦一体摄像机，型号为，白天为彩色，到晚上光线不好的时候转为黑白图像，由于其内置云台，当发现可以车辆的时候，值班人员可以通过硬盘录像机控制云台的上下左右，以及摄像机的变倍进行跟踪。
另外在两个加油车道处安装两个，型号选择凯威的KV-C2086，配精工的镜头，白天为彩色画面，到晚上自动转为黑白图像；由于加油站车辆进出比较频繁，车辆带进的烟尘较多，加上车辆排放的尾气等，相对而言，加油站的环境是比较恶劣的，这样对前端摄像机的防尘、防水等性能提出了较高的要求，因此监看两个加油车道的摄像头分别需要配备室外防护罩，采用双层铝合金护罩。
除此之外，每个加油站还有财务室和便利店需要监控，其中财务室为重点监控对象，需要24小时监控，为保证财务室晚上同样清晰的监看效果，采用凯威的，型号为KV-C6052R-A，当白天光线好的时候，采集到的为彩色图像，到了晚上，财务室没有灯光的时候，摄像机自动转为黑白图像，并且自动打开红外灯进行补光。
另外便利店也是24小时营业，晚上光线也比较充足，因此拟定安装两台彩色半球摄像机，型号选择凯威的KV-C6052,为540线高清摄像机，标配镜头，可换6mm镜头，一台监看收银台，另外一台监看购物区。
、前端防雷接地部分：加油站特别注重“三防”安全管理，即防火、防雷、防静电。
因此加油站的安防监控系统也要特别注重“三防”，避免因监控系统给加油站带来安全隐患。
所有摄像机、云台、解码器和网络视频服务器的电源和信号线路必须按《建筑物防雷设计规范》GB50057的要求连接相应的浪涌保护器，所有上述设备必须进行接地，接地电阻要求小于10Ω。
针对此工程项目的具体情况下，需要室外的每路视频都安装一套防雷保护器，在此选用凯威的视频电源控制三合一防雷保护器，型号为KV-F2203。
、传输部分传输部分就是系统图像信号的传输通道。
目前电视监控系统多半采用视频基带（同轴电缆）传输方式。
如果在摄像机距离控制中心较远的情况下，也有采用双绞线传输或光纤传输方式。
本套系统为加油站各本地的监控项目，各个前端摄像机距离监控室比较近，采用同轴电缆传输，既经济，又可以保证图像质量，因此采用75-5的同轴电缆进行视频传输，对图像信号的传输重点要求在图像信号经过传输系统后，不产生明显的噪声、失真，保证原始图像信号的清晰度和灰度等级没有明显下降等。
所有的前端设备采取统一供电，即在每个加油站的监控室配备一台12V 10A的电源，通过RVV2*的电源线将变压后的12V供给前端的各个摄像机。
由于云台的距离也比较近，控制信号也采用RVV2*的线缆进行传输。
、显示记录部分各个加油站本地采用一台凯威的八路视频 (CIF)和显示器来完成所有摄像机信号的显示，并通过硬盘进行录像，根据对录像资料保存时间的需求配备相应容量的硬盘。
型号选用凯威（KV-IET2108Q）。
、网络视频远程传输部分本套系统在本地监看录像的同时，它还支持视频的网络远传，方便连锁加油站的管理人员通过网络以合法的身份随时随地访问本地的网络硬盘录像主机，观看实时画面。
具有相应权限的还可以进行远程控制管理，在线回放以及之前的视频资料下载等，采用先进的现代化高效率管理手段，使得经营状况越来越好。
六、产品介绍、红外半球摄像机（KV-C6052R-A）1/3"SONY Super-HAD ⅡCCD，540TV Line ，0LUX/ (IR ON)，红外距离15m；4mm（6mm，8mm）镜头；”海螺半球，塑胶外壳；采用SONY高灵敏度图像传感器；彩色黑白自动转换；光敏电阻控制红外灯自动开启和关闭；红外灯：￠8×8PCS；适合室内安装具体参数：、高清半球摄像机（KV-C6052）1/3＂ SONY CCD，，540线（内含镜头）制式PAL/NTSC信噪比More than 52dB背光补偿ON/OFF自动增益控制ON/OFF电子快门1/50(1/60)-1/100,000(sec)工作温度-20°C to +50°C电源DC 12V(+/-10%)、彩转黑枪机摄像机（KV-C2086）1/3＂ SONY CCD，480线，彩色转黑白，彩色，转黑白为数字化处理技术，高灵敏度，图像自然清晰亮丽，具有电子快门，白平衡，背光补偿等功能信号制式 NTSC/PAL镜头安装方式 C/CS背光补偿 ON/OFF(Switchable)/开启/关闭(可选)自动增益补偿 ON/OFF(Switchable)/开启/关闭(可选)电子快门 1/50(1/60)~1/100,000sec光圈驱动方式 VIDEO/DC白平衡 ON/OFF(Switchable)/开启/关闭(可选)信噪比＞52dB同步方式 Internal/内同步所需电源 DC12V、恒速全球摄像机（KV-C8609Q-SN480）全球护罩,金属机芯,浅茶色透明罩云台速度15o /S,水平355o,垂直90oAC24V供电,内置多协议解码器,提供12V/500mA的摄像机电源壁装和吊装支架可选内置加热器及及风扇（选配），温度高于35oC自动起动风扇，温度低于-5oC自动启动加热器，加热器功率30W内置内置索尼 FCB-EX480CP一体摄像机。
