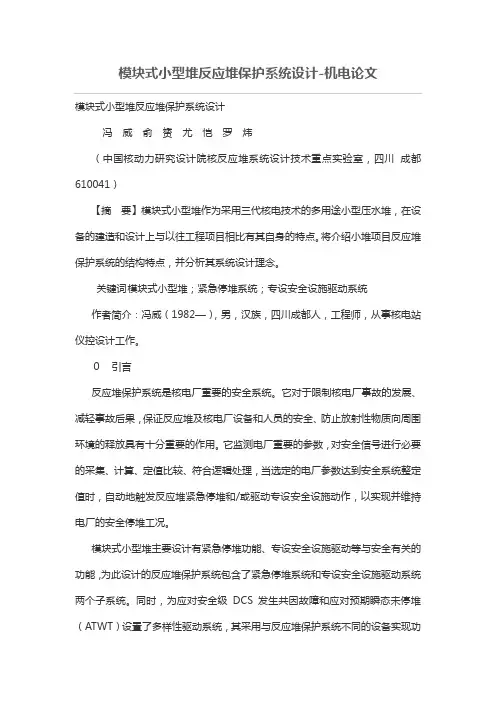

模块式小型堆反应堆保护系统设计-机电论文模块式小型堆反应堆保护系统设计冯威俞赟尤恺罗炜（中国核动力研究设计院核反应堆系统设计技术重点实验室，四川成都610041）【摘要】模块式小型堆作为采用三代核电技术的多用途小型压水堆，在设备的建造和设计上与以往工程项目相比有其自身的特点。

将介绍小堆项目反应堆保护系统的结构特点，并分析其系统设计理念。

关键词模块式小型堆；紧急停堆系统；专设安全设施驱动系统作者简介：冯威（1982—），男，汉族，四川成都人，工程师，从事核电站仪控设计工作。

０引言反应堆保护系统是核电厂重要的安全系统。

它对于限制核电厂事故的发展、减轻事故后果，保证反应堆及核电厂设备和人员的安全、防止放射性物质向周围环境的释放具有十分重要的作用。

它监测电厂重要的参数，对安全信号进行必要的采集、计算、定值比较、符合逻辑处理，当选定的电厂参数达到安全系统整定值时，自动地触发反应堆紧急停堆和/或驱动专设安全设施动作，以实现并维持电厂的安全停堆工况。

模块式小型堆主要设计有紧急停堆功能、专设安全设施驱动等与安全有关的功能，为此设计的反应堆保护系统包含了紧急停堆系统和专设安全设施驱动系统两个子系统。

同时，为应对安全级DCS发生共因故障和应对预期瞬态未停堆（ATWT）设置了多样性驱动系统，其采用与反应堆保护系统不同的设备实现功能，驱动有关的驱动器。

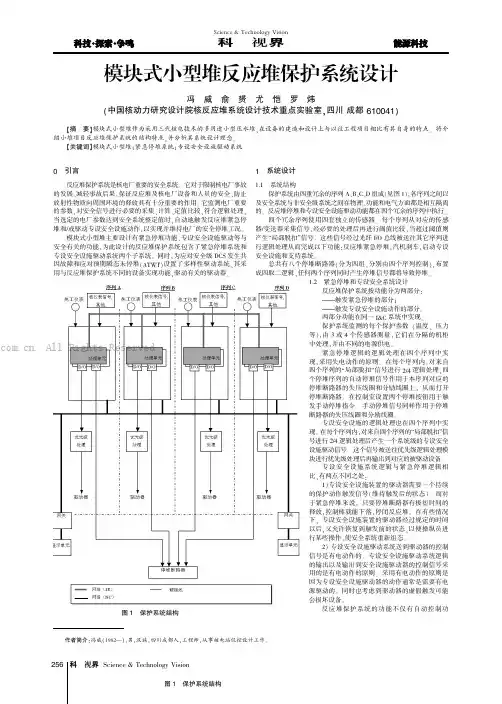

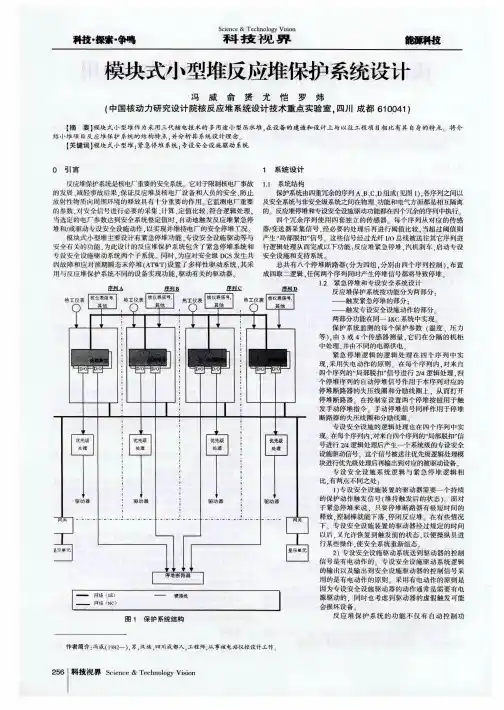

１系统设计1.1 系统结构保护系统由四重冗余的序列A、B、C、D组成（见图１），各序列之间以及安全系统与非安全级系统之间在物理、功能和电气方面都是相互隔离的。

反应堆停堆和专设安全设施驱动功能都在四个冗余的序列中执行。

四个冗余序列使用四套独立的传感器。

每个序列从对应的传感器/变送器采集信号，经必要的处理后再进行阈值比较，当超过阈值则产生“局部脱扣”信号。

这些信号经过光纤I/O总线被送往其它序列进行逻辑处理从而完成以下功能：反应堆紧急停堆，汽机刹车，启动专设安全设施和支持系统。

2024年小型模块化反应堆（SMR）市场规模分析1. 引言小型模块化反应堆（Short for SMR）是一种用于产生核能的先进技术。

相比传统的大型核电站，SMR拥有更小的体积和更灵活的部署方式。

本文对SMR市场规模进行了分析。

2. 市场概述SMR技术的出现将为能源行业带来重大变革。

以往，大型核电站往往需要数十亿美元的投资，而SMR则可以更加经济高效地满足各地区的能源需求。

由于其模块化设计，SMR还更容易进行维护和升级。

3. 市场预测根据市场研究机构的预测，未来几年SMR市场将保持快速增长。

主要原因有以下几点： - 能源需求增长：全球能源需求不断增加，而SMR可以提供可靠的低碳能源，成为满足需求的重要选择。

- 政策支持：越来越多的国家和地区开始制定支持核能发展的政策，为SMR提供了发展的机会。

- 技术进步：SMR技术不断发展和改进，使其更加安全可靠，更具竞争力。

根据不同的应用领域和功率需求，SMR市场可以进行细分。

目前市场上已经出现了多种不同尺寸和功率的SMR产品。

例如，一些SMR适用于城市供电，而另一些适用于石油勘探和开采等行业。

5. 市场地域分析在地域分布上，SMR市场主要集中在一些具有能源需求的国家和地区。

其中，美国、中国、俄罗斯、英国和加拿大等国家正在积极推动SMR的发展，并已经制定了相应的政策和计划。

6. 市场挑战尽管SMR市场前景广阔，但也存在一些挑战需要克服。

其中包括安全问题、核废料处理、成本控制等。

此外，还需面对公众对核能的质疑，加强宣传和教育，提高公众对SMR的认识。

7. 市场竞争随着SMR市场的发展，竞争也日趋激烈。

现阶段，世界上已经有多家公司和研究机构投入到SMR技术的研发和商业化中。

美国的NuScale、中国的中国广核集团、俄罗斯的罗斯原子公司等都是SMR领域的重要参与者。

尽管市场竞争激烈，但SMR市场依然存在巨大的机遇。

SMR技术的推广和应用将有助于降低能源成本、减少碳排放、提供清洁能源等。

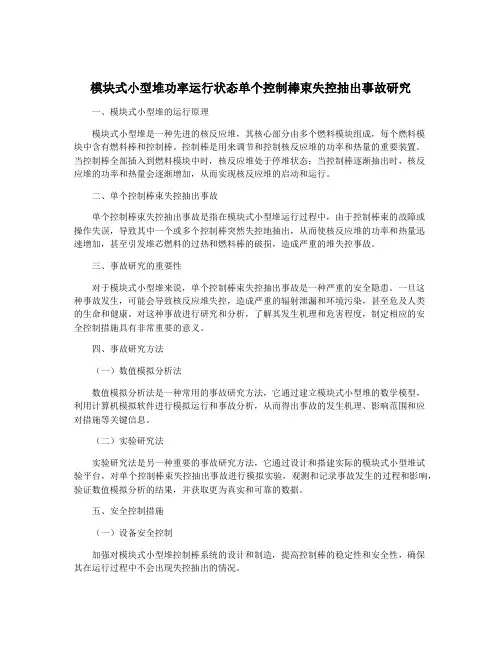

模块式小型堆功率运行状态单个控制棒束失控抽出事故研究一、模块式小型堆的运行原理模块式小型堆是一种先进的核反应堆，其核心部分由多个燃料模块组成，每个燃料模块中含有燃料棒和控制棒。

控制棒是用来调节和控制核反应堆的功率和热量的重要装置。

当控制棒全部插入到燃料模块中时，核反应堆处于停堆状态；当控制棒逐渐抽出时，核反应堆的功率和热量会逐渐增加，从而实现核反应堆的启动和运行。

二、单个控制棒束失控抽出事故单个控制棒束失控抽出事故是指在模块式小型堆运行过程中，由于控制棒束的故障或操作失误，导致其中一个或多个控制棒突然失控地抽出，从而使核反应堆的功率和热量迅速增加，甚至引发堆芯燃料的过热和燃料棒的破损，造成严重的堆失控事故。

三、事故研究的重要性对于模块式小型堆来说，单个控制棒束失控抽出事故是一种严重的安全隐患。

一旦这种事故发生，可能会导致核反应堆失控，造成严重的辐射泄漏和环境污染，甚至危及人类的生命和健康。

对这种事故进行研究和分析，了解其发生机理和危害程度，制定相应的安全控制措施具有非常重要的意义。

四、事故研究方法（一）数值模拟分析法数值模拟分析法是一种常用的事故研究方法，它通过建立模块式小型堆的数学模型，利用计算机模拟软件进行模拟运行和事故分析，从而得出事故的发生机理、影响范围和应对措施等关键信息。

（二）实验研究法实验研究法是另一种重要的事故研究方法，它通过设计和搭建实际的模块式小型堆试验平台，对单个控制棒束失控抽出事故进行模拟实验，观测和记录事故发生的过程和影响，验证数值模拟分析的结果，并获取更为真实和可靠的数据。

五、安全控制措施（一）设备安全控制加强对模块式小型堆控制棒系统的设计和制造，提高控制棒的稳定性和安全性，确保其在运行过程中不会出现失控抽出的情况。

（二）操作安全控制加强对模块式小型堆操作人员的培训和管理，规范操作流程，提高操作人员的专业素养和风险意识，减少因为操作失误导致控制棒束失控抽出的可能性。

（三）应急安全控制建立完善的模块式小型堆应急响应计划和设施，一旦发生单个控制棒束失控抽出事故，及时采取应急措施，如紧急停堆、疏散人员等，减轻事故的危害和损失。

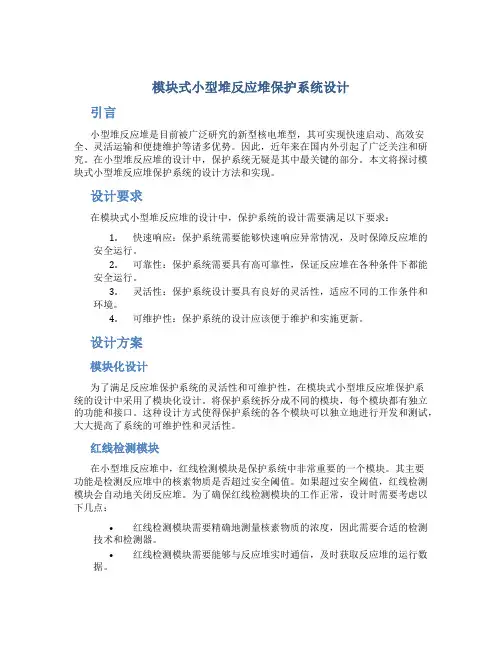

模块式小型堆反应堆保护系统设计引言小型堆反应堆是目前被广泛研究的新型核电堆型，其可实现快速启动、高效安全、灵活运输和便捷维护等诸多优势。

因此，近年来在国内外引起了广泛关注和研究。

在小型堆反应堆的设计中，保护系统无疑是其中最关键的部分。

本文将探讨模块式小型堆反应堆保护系统的设计方法和实现。

设计要求在模块式小型堆反应堆的设计中，保护系统的设计需要满足以下要求：1.快速响应：保护系统需要能够快速响应异常情况，及时保障反应堆的安全运行。

2.可靠性：保护系统需要具有高可靠性，保证反应堆在各种条件下都能安全运行。

3.灵活性：保护系统设计要具有良好的灵活性，适应不同的工作条件和环境。

4.可维护性：保护系统的设计应该便于维护和实施更新。

设计方案模块化设计为了满足反应堆保护系统的灵活性和可维护性，在模块式小型堆反应堆保护系统的设计中采用了模块化设计。

将保护系统拆分成不同的模块，每个模块都有独立的功能和接口。

这种设计方式使得保护系统的各个模块可以独立地进行开发和测试，大大提高了系统的可维护性和灵活性。

红线检测模块在小型堆反应堆中，红线检测模块是保护系统中非常重要的一个模块。

其主要功能是检测反应堆中的核素物质是否超过安全阈值。

如果超过安全阈值，红线检测模块会自动地关闭反应堆。

为了确保红线检测模块的工作正常，设计时需要考虑以下几点：•红线检测模块需要精确地测量核素物质的浓度，因此需要合适的检测技术和检测器。

•红线检测模块需要能够与反应堆实时通信，及时获取反应堆的运行数据。

•针对红线检测模块的错误处理和故障排除，需要有相关的应急计划和方法。

冷却系统模块保护系统中还有一个重要的模块就是冷却系统模块。

在反应堆运行时，空气或者冷却剂需要保证反应堆的散热。

冷却系统模块的主要功能就是管理反应堆的散热。

为了确保冷却系统模块的正常运行，设计时需要考虑以下几点：•冷却系统模块需要有分离的电源系统，避免故障影响其正常工作。

•冷却系统模块应该具有自我检测和故障诊断的功能，及时处理各种故障。

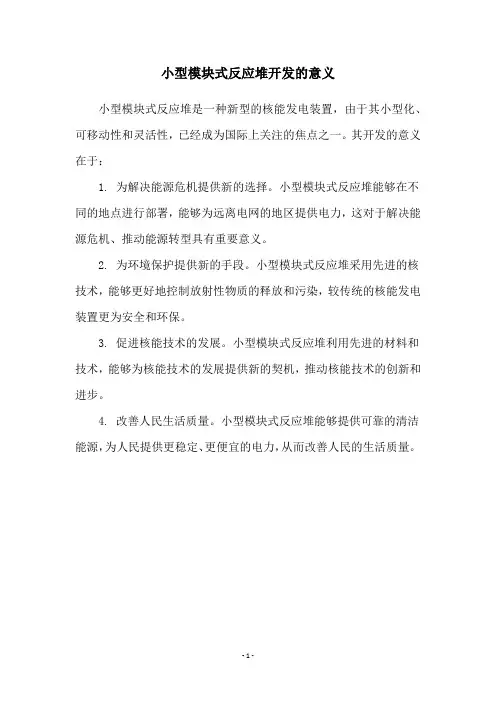

小型模块式反应堆开发的意义
小型模块式反应堆是一种新型的核能发电装置，由于其小型化、可移动性和灵活性，已经成为国际上关注的焦点之一。

其开发的意义在于：
1. 为解决能源危机提供新的选择。

小型模块式反应堆能够在不同的地点进行部署，能够为远离电网的地区提供电力，这对于解决能源危机、推动能源转型具有重要意义。

2. 为环境保护提供新的手段。

小型模块式反应堆采用先进的核技术，能够更好地控制放射性物质的释放和污染，较传统的核能发电装置更为安全和环保。

3. 促进核能技术的发展。

小型模块式反应堆利用先进的材料和技术，能够为核能技术的发展提供新的契机，推动核能技术的创新和进步。

4. 改善人民生活质量。

小型模块式反应堆能够提供可靠的清洁能源，为人民提供更稳定、更便宜的电力，从而改善人民的生活质量。

- 1 -。

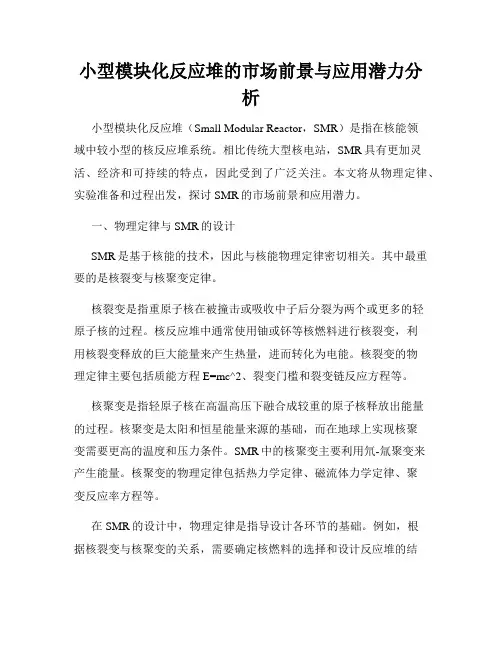

小型模块化反应堆的市场前景与应用潜力分析小型模块化反应堆（Small Modular Reactor，SMR）是指在核能领域中较小型的核反应堆系统。

相比传统大型核电站，SMR具有更加灵活、经济和可持续的特点，因此受到了广泛关注。

本文将从物理定律、实验准备和过程出发，探讨SMR的市场前景和应用潜力。

一、物理定律与SMR的设计SMR是基于核能的技术，因此与核能物理定律密切相关。

其中最重要的是核裂变与核聚变定律。

核裂变是指重原子核在被撞击或吸收中子后分裂为两个或更多的轻原子核的过程。

核反应堆中通常使用铀或钚等核燃料进行核裂变，利用核裂变释放的巨大能量来产生热量，进而转化为电能。

核裂变的物理定律主要包括质能方程E=mc^2、裂变门槛和裂变链反应方程等。

核聚变是指轻原子核在高温高压下融合成较重的原子核释放出能量的过程。

核聚变是太阳和恒星能量来源的基础，而在地球上实现核聚变需要更高的温度和压力条件。

SMR中的核聚变主要利用氘-氚聚变来产生能量。

核聚变的物理定律包括热力学定律、磁流体力学定律、聚变反应率方程等。

在SMR的设计中，物理定律是指导设计各环节的基础。

例如，根据核裂变与核聚变的关系，需要确定核燃料的选择和设计反应堆的结构。

同时，物理定律还指导设计核反应堆的控制系统和核废料的处理方法等。

二、实验准备和过程为了验证SMR的设计和预测其在实际工作中的表现，需要进行一系列实验。

实验准备和过程可以分为以下几个方面：1. 核材料选择和制备：根据设计要求，选择适当的核燃料和其他辅助材料，并制备相应的样品。

2. 实验设备准备：根据实验需求，准备核反应堆的实验装置，包括反应堆本体、控制系统、冷却系统等。

3. 实验条件设定：调整实验中的温度、压力、流量等实验条件，使其符合预期的设计参数。

4. 实验数据采集：利用传感器和监控设备等工具，实时采集核反应堆在不同实验条件下的温度、压力、功率等数据。

5. 实验结果分析：根据实验数据，对核反应堆的性能进行评估和分析，验证设计参数的合理性。

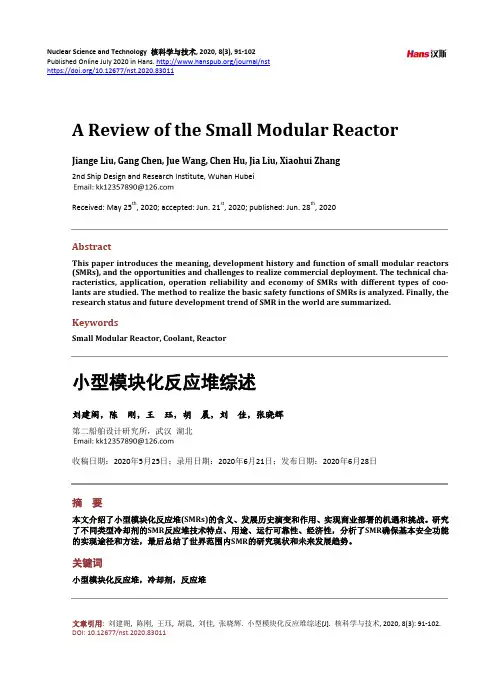

Nuclear Science and Technology 核科学与技术, 2020, 8(3), 91-102Published Online July 2020 in Hans. /journal/nsthttps:///10.12677/nst.2020.83011A Review of the Small Modular ReactorJiange Liu, Gang Chen, Jue Wang, Chen Hu, Jia Liu, Xiaohui Zhang2nd Ship Design and Research Institute, Wuhan HubeiReceived: May 25th, 2020; accepted: Jun. 21st, 2020; published: Jun. 28th, 2020AbstractThis paper introduces the meaning, development history and function of small modular reactors (SMRs), and the opportunities and challenges to realize commercial deployment. The technical cha-racteristics, application, operation reliability and economy of SMRs with different types of coo-lants are studied. The method to realize the basic safety functions of SMRs is analyzed. Finally, the research status and future development trend of SMR in the world are summarized.KeywordsSmall Modular Reactor, Coolant, Reactor小型模块化反应堆综述刘建阁，陈刚，王珏，胡晨，刘佳，张晓辉第二船舶设计研究所，武汉湖北收稿日期：2020年5月25日；录用日期：2020年6月21日；发布日期：2020年6月28日摘要本文介绍了小型模块化反应堆(SMRs)的含义、发展历史演变和作用、实现商业部署的机遇和挑战。
