SMT不良原因分析

SMT不良产生原因及对策SMT（Super Multi-vision Test）不良产生原因及对策是电子制造行业中一个重要的话题。

在电子制造过程中，SMT是一种常用的组装技术，它涉及到大量的元件的高速表面安装。

然而，在实践中，SMT不良很常见，它可能会导致产品质量下降、生产效率降低以及成本增加。

因此，了解不良产生的原因，并采取相应的对策，对于提高SMT生产的质量和效率至关重要。

1.材料问题：SMT使用的元件和焊料可能存在质量问题。

元件可能存在焊盘偏移、引脚损坏、尺寸不一致等问题。

焊料可能存在含波点、气孔等质量问题。

2.设备问题：SMT设备的故障或不当使用也可能引起不良。

设备的加热、输送、贴装等环节可能存在问题，导致元件无法准确地安装在PCB上。

3.操作问题：操作人员操作不当、技术不到位也是不良产生的原因之一、操作人员可能存在操作失误、程序设置错误、参数调整不当等问题。

为了解决SMT不良的问题，可以采取以下对策：1.强化质量管理：确保元件和焊料的质量。

从可靠的供应商购买元件和焊料，并对其进行严格的质量检查。

对于质量问题严重的供应商，需要采取相应的措施，如更换供应商。

2.维护和保养设备：定期对SMT设备进行维护和保养，以确保其正常运行。

培训操作人员，让他们掌握设备的正确使用方法，并确保操作人员具备相关的技术能力。

3.检查和修正操作问题：建立操作规程，并进行培训，确保操作人员按照规程操作。

同时，建立检查机制，及时发现和纠正操作问题。

定期举行会议，分享操作问题和经验，以便全员学习和提高。

4.强化数据分析和改进活动：建立良好的数据收集和分析体系，及时发现生产过程中的问题，并采取改进措施。

定期评估数据，评估改进措施的效果，及时调整和完善。

5.推行持续改进：将持续改进的理念贯穿于整个SMT生产过程中。

不断寻找不良产生的原因，通过改进工艺流程、优化设备和培训操作人员等方式，降低不良的发生率。

总结起来，SMT不良产生的原因有材料问题、设备问题和操作问题等。

SMT产品常见不良及其原因分析_产品不良的分类SMT 产品常见不良及其原因分析_产品不良的分类SMT 常见不良及其原因分析一. 主要不良分析主要不良分析.锡珠(Solder Balls)：1. 丝印孔与焊盘不对位，印刷不精确，使锡膏弄脏PCB 。

2. 锡膏在氧化环境中暴露过多、吸空气中水份太多。

3. 加热不精确，太慢并不均匀.4. 加热速率太快并预热区间太长。

5. 锡膏干得太快。

6. 助焊剂活性不够。

7. 太多颗粒小的锡粉。

8. 回流过程中助焊剂挥发性不适当。

锡球的工艺认可标准是：当焊盘或印制导线的之间距离为0.13mm 时，锡珠直径不能超过0.13mm ，或者在600mm平方范围内不能出现超过五个锡珠。

锡桥(Bridge solder)：1. 锡膏太稀, 包括锡膏内金属或固体含量低、摇溶性低、锡膏容易榨开.2. 锡膏颗粒太大、助焊剂表面张力太小.3. 焊盘上太多锡膏.4. 回流温度峰值太高等.开路(Open):1. 锡膏量不够.2. 组件引脚的共面性不够.3. 锡湿不够(不够熔化、流动性不好) ，锡膏太稀引起锡流失.4. 引脚吸锡(象灯芯草一样) 或附近有联机孔. 引脚吸锡可以通过放慢加热速度和底面加热多、上面加热少来防止.5. 焊锡对引脚不熔湿, 干燥时间过长引起助焊剂失效、回流温度过高/时间过长引起氧化.6. 焊盘氧化, 焊锡没熔焊盘.墓碑(Tombstoning/Part shift):墓碑通常是不相等的熔湿力的结果，使得回流后组件在一端上站起来, 一般加热越慢，板越平稳，越少发生。

降低装配通过183° C 的温升速率将有助于校正这个缺陷。

空洞:是锡点的X 光或截面检查通常所发现的缺陷。

空洞是锡点内的微小“气泡”, 可能是被夹住的空气或助焊剂。

空洞一般由三个曲线错误所引起：不够峰值温度；回流时间不够；升温阶段温度过高。

造成没挥发的助焊剂被夹住在锡点内。

这种情况下，为了避免空洞的产生，应在空洞发生的点测量温度曲线，适当调整直到问题解决。

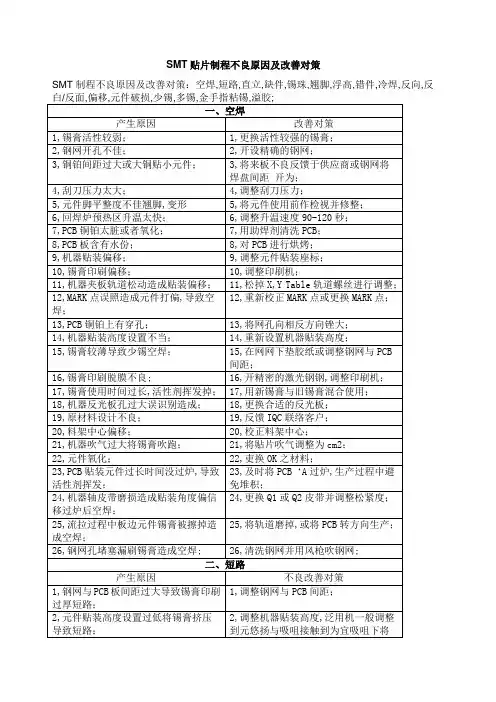

SMT制程不良原由及改良对策：空焊，短路，直立, 缺件，锡珠，翘脚，浮高，错件，冷焊 , 反向，反白 / 反面，偏移，元件损坏，少锡，多锡，金手指粘锡，溢胶。

一、空焊产生原由1, 锡膏活性较弱；2, 钢网开孔不好；3, 铜铂间距过大或大铜贴小元件；4, 刮刀压力太大；5, 元件脚平坦度不好（翘脚, 变形）6, 回焊炉预热区升温太快；7,PCB铜铂太脏或许氧化；8,PCB板含有水份；9, 机器贴装偏移；10, 锡膏印刷偏移；11, 机器夹板轨道松动造成贴装偏移；12,MARK点误照造成元件打偏，致使空改良对策1, 改换活性较强的锡膏；2, 开设精准的钢网；3, 未来板不良反应于供应商或钢网将焊盘间距开为；4, 调整刮刀压力；5, 将元件使用前作检视并修整；6, 调整升温速度 90-120 秒；7, 用助焊剂冲洗 PCB；8, 对 PCB进行烘烤；9, 调整元件贴装座标；10, 调整印刷机；11, 松掉 X,Y Table 轨道螺丝进行调整；12, 从头校订 MARK点或改换 MARK点；焊；13,PCB铜铂上有穿孔；13, 将网孔向相反方向锉大；14, 机器贴装高度设置不妥；14, 从头设置机器贴装高度；15, 锡膏较薄致使少锡空焊；15, 在网网下垫胶纸或调整钢网与PCB间距；16, 锡膏印刷脱膜不良。

16, 开精细的激光钢钢，调整印刷机；17, 锡膏使用时间过长，活性剂挥发掉；17, 用新锡膏与旧锡膏混淆使用；18, 机器反光板孔过大误辨别造成；18, 改换适合的反光板；19, 原资料设计不良；19, 反应 IQC联系客户；20, 料架中心偏移；20, 校订料架中心；21, 机器吹气过大将锡膏吹跑；21, 将贴片吹气调整为cm2；22, 元件氧化；22, 吏换OK之资料；23,PCB贴装元件过长时间没过炉，致使23, 实时将PCB‘A 过炉，生产过程中避活性剂挥发；免聚积；24, 机器轴皮带磨损造成贴装角度偏信24, 改换Q1或Q2皮带并调整松紧度；移过炉后空焊；25, 流拉过程中板边元件锡膏被擦掉造25, 将轨道磨掉，或将PCB转方向生产；成空焊；26, 钢网孔拥塞漏刷锡膏造成空焊。

S M T常见不良原因分析-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANSMT常见不良原因分析一.锡球:1.印刷前，锡膏未充分回温解冻并搅拌均匀。

2.印刷后太久未回流，溶剂挥发，膏体变成干粉后掉到油墨上。

3.印刷太厚，元件下压后多余锡膏溢流。

4.REFLOW时升温过快(SLOPE>3)，引起爆沸。

5.贴片压力太大，下压使锡膏塌陷到油墨上。

6.环境影响:湿度过大，正常温度25+/-5，湿度40-60%，下雨时可达95%，需要抽湿。

7.焊盘开口外形不好，未做防锡珠处理。

8.锡膏活性不好，干的太快，或有太多颗粒小的锡粉。

9.锡膏在氧化环境中暴露过久，吸收空气中的水分。

10.预热不充分，加热太慢不均匀。

11.印刷偏移，使部分锡膏沾到PCB上。

12.刮刀速度过快，引起塌边不良，回流后导致产生锡球。

P.S:锡球直径要求小于0.13MM,或600平方毫米小于5个.一. 锡球:压缩空气水分含量大 1.2. 焊膏有没有做过SOLDER BALL TEST 和HOT SLUMP TEST.3. 要区分是SOLDER BALLING 还是SOLDER BEADING.4. PROFILE是否恰当, 找到适合的proifle , 难!5. DEK 参数是否得当, 印刷后高度, SUPPORT PIN OR SUPPORT BLOCK 放置准确.6. PD准确,tolerance 恰当.二、立碑:1.印刷不均匀或偏移太多，一侧锡厚，拉力大，另一侧锡薄拉力小，致使元件一端被拉向一侧形成空焊，一端被拉起就形成立碑。

2.贴片偏移，引起两侧受力不均。

3.一端电极氧化，或电极尺寸差异太大，上锡性差，引起两端受力不均。

4.两端焊盘宽窄不同，导致亲和力不同。

5.锡膏印刷后放置过久，FLUX挥发过多而活性下降。

6.REFLOW预热不足或不均，元件少的地方温度高，元件多的地方温度低，温度高的地方先熔融，焊锡形成的拉力大于锡膏对元件的粘接力，受力不均匀引起立碑。

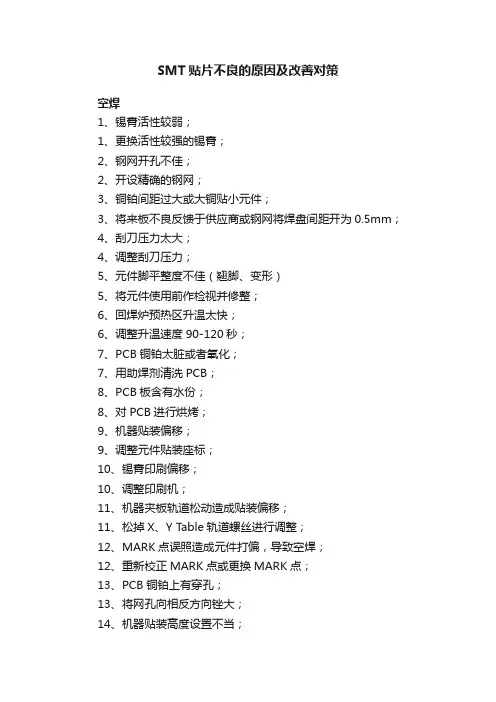

SMT贴片不良的原因及改善对策空焊1、锡膏活性较弱；1、更换活性较强的锡膏；2、钢网开孔不佳；2、开设精确的钢网；3、铜铂间距过大或大铜贴小元件；3、将来板不良反馈于供应商或钢网将焊盘间距开为0.5mm；4、刮刀压力太大；4、调整刮刀压力；5、元件脚平整度不佳（翘脚、变形）5、将元件使用前作检视并修整；6、回焊炉预热区升温太快；6、调整升温速度90-120秒；7、PCB铜铂太脏或者氧化；7、用助焊剂清洗PCB；8、PCB板含有水份；8、对PCB进行烘烤；9、机器贴装偏移；9、调整元件贴装座标；10、锡膏印刷偏移；10、调整印刷机；11、机器夹板轨道松动造成贴装偏移；11、松掉X、Y Table轨道螺丝进行调整；12、MARK点误照造成元件打偏，导致空焊；12、重新校正MARK点或更换MARK点；13、PCB铜铂上有穿孔；13、将网孔向相反方向锉大；14、机器贴装高度设置不当；14、重新设置机器贴装高度；15、锡膏较薄导致少锡空焊；15、在网网下垫胶纸或调整钢网与PCB间距；16、锡膏印刷脱膜不良。

16、开精密的激光钢钢，调整印刷机；17、锡膏使用时间过长，活性剂挥发掉；17、用新锡膏与旧锡膏混合使用；18、机器反光板孔过大误识别造成；18、更换合适的反光板；19、原材料设计不良；19、反馈IQC联络客户；20、料架中心偏移；20、校正料架中心；21、机器吹气过大将锡膏吹跑；21、将贴片吹气调整为0.2mm/cm2；22、元件氧化；22、吏换OK之材料；23、PCB贴装元件过长时间没过炉，导致活性剂挥发；23、及时将PCB'A过炉，生产过程中避免堆积；24、机器Q1.Q2轴皮带磨损造成贴装角度偏信移过炉后空焊；24、更换Q1或Q2皮带并调整松紧度；25、流拉过程中板边元件锡膏被擦掉造成空焊；25、将轨道磨掉，或将PCB转方向生产；26、钢网孔堵塞漏刷锡膏造成空焊。

26、清洗钢网并用风枪吹钢网。

SMT制程不良原因及改善对策SMT制程（Surface Mount Technology）是一种常用的电子组装技术，广泛应用于电子产品的制造过程中。

然而，由于各种原因所引起的不良现象在SMT制程中时有发生。

本文将讨论SMT制程不良原因以及改善对策。

1.焊接不良：焊接不良可以导致焊点虚焊、焊接断裂等问题。

常见的原因包括焊接温度不够、焊接时间不足、焊接设备不稳定等。

改善对策包括提高焊接设备的质量和稳定性、增加焊接温度和时间的控制精度等。

2.贴装不良：贴装不良可以导致元件偏移、元件漏贴等问题。

常见的原因包括贴装位置错误、贴装头磨损、胶垫损坏等。

改善对策包括提高贴装机的精度和稳定性、定期更换贴装头和胶垫等。

3.元件损坏：元件在SMT制程中容易受到机械损伤、电静电等因素的影响而受损。

改善对策包括提供合适的防护措施，如使用防静电设备、增加元件存储和运输的保护等。

4.焊盘不良：焊盘不良可以导致焊点接触不良、导致电路连通性问题。

常见的原因包括锡膏质量不佳、焊盘形状不准确等。

改善对策包括使用高质量的锡膏、提高焊盘生产过程的精度等。

5.引脚弯曲：引脚弯曲会导致元件无法正确插入或连接。

常见的原因包括元件存储和运输过程中引脚受到碰撞、搬运过程中的不当操作等。

改善对策包括提供合适的存储和运输保护措施、培训操作人员正确操作等。

改善SMT制程不良有很多对策，下面列举了其中一些常见的：1.提高设备的质量和稳定性：定期对设备进行维护和保养，确保其正常运行和精度稳定。

采用高质量的设备和工具，可大大降低不良率。

2.优化工艺参数：根据产品要求和设备特性，合理的调整焊接温度、焊接时间等工艺参数，以确保焊接效果和质量。

3.加强员工培训：提供必要的培训和指导，使操作人员熟悉SMT制程的原理和操作技巧，减少人为失误和操作不当导致的不良。

4.严格品质管理：建立完善的品质管理体系，包括设备校验、材料检测、过程控制等环节，确保产品质量稳定。

5.提供合适的存储和运输保护：对元件进行正确的存储和运输保护，避免机械损伤、静电损伤等因素导致的元件损坏。

SMT常见不良及原因分析1、立碑产生原因：通常由于回流焊时元件两端的湿润力不平衡，引发元件两端的力矩也不平衡，导致“立碑”。

成因分析因素A：焊盘设计与布局不合理①元件的两边焊盘之一与地线相连接或有一侧焊盘面积过大，焊盘两端热容量不均匀;②PCB表面各处的温差过大以致元件焊盘两边吸热不均匀;③大型器件QFP、BGA、散热器周围的小型片式元件焊盘两端会出现温度不均匀。

解决方法：工程师调整焊盘设计和布局因素B：焊锡膏与焊锡膏印刷存在问题①焊锡膏的活性不高或元件的可焊性差，焊锡膏熔化后，表面张力不一样，将引起焊盘湿润力不平衡。

②两焊盘的焊锡膏印刷量不均匀，一侧锡厚，拉力大，另一侧锡薄拉力小，致使元件一端被拉向一侧形成空焊，一端被拉起就形成立碑。

解决办法：需工厂选用活性较高的焊锡膏，改善焊锡膏印刷参数，特别是钢网的窗口尺寸因素C：贴片移位Z轴方向受力不均匀该情况会导致元件浸入到焊锡膏中的深度不均匀，熔化时会因时间差而导致两边的湿润力不平衡，如果元件贴片移位会直接导致立碑。

解决办法：调节贴片机工艺参数因素D：炉温曲线不正确如果回流焊炉炉体过短和温区太少就会造成对PCB加热的工作曲线不正确，以致板面上湿差过大，从而造成湿润力不平衡。

解决办法：需要工厂根据每种不同产品调节好适当的温度曲线2、“锡珠”现象产生原因：它不仅影响外观而且会引起桥接（下文会讲）。

锡珠可分两类：一类出现在片式元器件一侧，常为一个独立的大球状（如下图1）;另一类出现在IC 引脚四周，呈分散的小珠状。

因素A：温度曲线不正确回流焊曲线可以分为预热、保温、回流和冷却4个区段。

预热、保温的目的是为了使PCB表面温度在60～90s内升到150℃，并保温约90s，这不仅可以降低PCB 及元件的热冲击，更主要是确保焊锡膏的溶剂能部分挥发，避免回流焊时因溶剂太多引起飞溅，造成焊锡膏冲出焊盘而形成锡珠。

解决办法：工厂需注意升温速率，并采取适中的预热，使溶剂充分挥发因素B：焊锡膏的质量①焊锡膏中金属含量通常在(90±0.5)℅，金属含量过低会导致助焊剂成分过多，因此过多的助焊剂会因预热阶段不易挥发而引起飞珠；②焊锡膏中水蒸气和氧含量增加也会引起飞珠。

SMT不良因应分析随着SMT工艺在电子制造业中的应用越来越普及，SMT不良因应分析也愈发成为制造企业中必须面对和解决的技术难题。

本文将就SMT不良因应分析进行详细阐述，包括SMT工艺不良的原因、预防措施以及解决方法等方面，以便于制造企业在实际生产中更好地应对SMT不良问题。

SMT工艺不良的原因1.元器件问题：元器件质量不良、尺寸与焊盘不一致、损坏等。

对于这种情况，建议选择优质的元器件供应商并进行稳定性评估和抽样检验，尤其是关键元器件，使用符合规范的元器件规格和型号，避免使用未经认证的元器件。

2.过程问题：包括设备调试不当、操作不当、工艺参数设置不当等。

针对这类问题，关键是要规范化SMT工艺流程，确定正确的设备参数、操作规程，并进行设备的日常维护和保养，确保设备运行的稳定性和准确性。

3.环境问题：工作环境的温度、湿度、气流、静电等因素都会对SMT工艺产生影响。

为了避免因为外界环境因素引起的不良，可以在生产过程中安装温湿度计，要求生产车间防尘、防静电、保持通风等措施。

4.材料问题：包括PCB板、贴片胶水、钢网等材料的性能变化，以及不正确的存储方式等。

要保证材料的存放环境符合规范要求，仓储管理制度要规范化、严格化，在存储、作业中仔细核对使用的材料。

SMT工艺不良的预防措施1.做好PCB板设计：在进行PCB板设计时，应该将焊盘的布线、排列和间距进行规划，防止焊盘错位、短路、开路等情况的发生。

同时，应该留出足够的焊盘空间，保证电路元件的安装与维护。

此外，在PCB板的设计过程中，应该注重PCB板材质的选择，以确保生产过程中的质量和稳定性。

2.贴片胶水的使用：使用合适的贴片胶水是保证SMT工艺稳定性和质量的关键。

当胶水挤压太浓、太稀或浸润性降低时，会直接影响胶水覆盖面积的精确度，影响将背面元器件张贴在对应焊盘的位置。

因此，应该认真选择可靠的胶水品牌，确定正确的纵横比和胶量、胶水的挤出量和粘度。

3.钢网设计：SMT工艺的核心就是贴片技术，而钢网就是画出SMT贴片设计的标准之一。

SMT常见不良及原因分析1、立碑产生原因：通常由于回流焊时元件两端的湿润力不平衡，引发元件两端的力矩也不平衡，导致“立碑”。

成因分析因素A：焊盘设计与布局不合理①元件的两边焊盘之一与地线相连接或有一侧焊盘面积过大，焊盘两端热容量不均匀;②PCB表面各处的温差过大以致元件焊盘两边吸热不均匀;③大型器件QFP、BGA、散热器周围的小型片式元件焊盘两端会出现温度不均匀。

解决方法：工程师调整焊盘设计和布局因素B：焊锡膏与焊锡膏印刷存在问题①焊锡膏的活性不高或元件的可焊性差，焊锡膏熔化后，表面张力不一样，将引起焊盘湿润力不平衡。

②两焊盘的焊锡膏印刷量不均匀，一侧锡厚，拉力大，另一侧锡薄拉力小，致使元件一端被拉向一侧形成空焊，一端被拉起就形成立碑。

解决办法：需工厂选用活性较高的焊锡膏，改善焊锡膏印刷参数，特别是钢网的窗口尺寸因素C：贴片移位Z轴方向受力不均匀该情况会导致元件浸入到焊锡膏中的深度不均匀，熔化时会因时间差而导致两边的湿润力不平衡，如果元件贴片移位会直接导致立碑。

解决办法：调节贴片机工艺参数因素D：炉温曲线不正确如果回流焊炉炉体过短和温区太少就会造成对PCB加热的工作曲线不正确，以致板面上湿差过大，从而造成湿润力不平衡。

解决办法：需要工厂根据每种不同产品调节好适当的温度曲线2、“锡珠”现象产生原因：它不仅影响外观而且会引起桥接（下文会讲）。

锡珠可分两类：一类出现在片式元器件一侧，常为一个独立的大球状（如下图1）;另一类出现在IC 引脚四周，呈分散的小珠状。

因素A：温度曲线不正确回流焊曲线可以分为预热、保温、回流和冷却4个区段。

预热、保温的目的是为了使PCB表面温度在60～90s内升到150℃，并保温约90s，这不仅可以降低PCB 及元件的热冲击，更主要是确保焊锡膏的溶剂能部分挥发，避免回流焊时因溶剂太多引起飞溅，造成焊锡膏冲出焊盘而形成锡珠。

解决办法：工厂需注意升温速率，并采取适中的预热，使溶剂充分挥发因素B：焊锡膏的质量①焊锡膏中金属含量通常在(90±0.5)℅，金属含量过低会导致助焊剂成分过多，因此过多的助焊剂会因预热阶段不易挥发而引起飞珠；②焊锡膏中水蒸气和氧含量增加也会引起飞珠。

SMT 产品常见不良及其原因分析一、主要不良分析主要不良分析、锡珠(Soldｅr Ｂａllｓ)：1、丝印孔与焊盘不对位,印刷不精确,使锡膏弄脏ＰＣB。

2、锡膏在氧化环境中暴露过多、吸空气中水份太多。

3、加热不精确,太慢并不均匀、4、加热速率太快并预热区间太长。

ﻫ5、锡膏干得太快。

ﻫ6、助焊剂活性不够。

7、太多颗粒小得锡粉。

ﻫ8、回流过程中助焊剂挥发性不适当。

ﻫ锡球得工艺认可标准就是:当焊盘或印制导线得之间距离为０、13mm 时,锡珠直径ﻫ不能超过0、13m ｍ，或者在６０0ｍm平方范围内不能出现超过五个锡珠。

ﻫ锡桥（Bridge soldeｒ):1、锡膏太稀,包括锡膏内金属或固体含量低、摇溶性低、锡膏容易榨开、ﻫ2、锡膏颗粒太大、助焊剂表面张力太小、ﻫ3、焊盘上太多锡膏、ﻫ4、回流温度峰值太高等、ﻫ开路（Oｐｅn):1、锡膏量不够、2、组件引脚得共面性不够、3、锡湿不够（不够熔化、流动性不好),锡膏太稀引起锡流失、4、引脚吸锡(象灯芯草一样）或附近有联机孔、引脚吸锡可以通过放慢加热速度与底面加热多、上面加热少来防止、ﻫ5、焊锡对引脚不熔湿, 干燥时间过长引起助焊剂失效、回流温度过高/时间过长引起氧化、6、焊盘氧化,焊锡没熔焊盘、墓碑(Ｔｏｍｂstonｉng/Part ｓhift）:墓碑通常就是不相等得熔湿力得结果，使得回流后组件在一端上站起来,一般加热越ﻫ慢,板越平稳,越少发生。

降低装配通过183°Ｃ得温升速率将有助于校正这个缺陷。

空洞：ﻫ就是锡点得 X 光或截面检查通常所发现得缺陷。

空洞就是锡点内得微小“气泡”,可能就是被夹住得空气或助焊剂。

空洞一般由三个曲线错误所引起:不够峰值温度;回流时间不够;升温阶段温度过高。

造成没挥发得助焊剂被夹住在锡点内。

这种情况下，为了避ﻫ免空洞得产生,应在空洞发生得点测量温度曲线,适当调整直到问题解决。

二、印刷问题印刷问题ﻫ印刷偏位: ﻫ1、机器换线生产前首片印刷偏移2、PＣＢｍａrk 不好3、ＰCB 夾持不好ﻫ4、機器Visｉoｎ系統出故障及機器 XY Tabｌｅ有問題ﻫﻫ錫膏橋１、鋼板刮傷或張力不足ﻫ２、２、鋼板擦拭不好3、３、鋼板背面膠帶就是否脫落ﻫ4、４、鋼板背面粘有錫膏ﻫ5、5、 PCB 零件面有凸出物6、6、印刷機ＸY Ｔable傾斜﹐導制與鋼板有間隙7、7、印刷機刮刀水平度校正不良，造成印刷錫膏多錫現象ﻫ錫膏塞孔ﻫ1、錫膏太幹ﻫ２、２、Ｓlow Snapoff Ｓpeｅd 設定太快3、３、 Slow Snapoff disｔaｎcｅ設定太小ﻫ錫膏下塌ﻫ1、錫膏粘度太低或吸入濕氣ﻫ２、刮刀速度太快ﻫ少印漏印錫膏1、鋼板上錫膏量少2、錫膏粘刮刀ﻫ錫膏拉尖1、 Slow Snap-off速度設置太快ﻫ２、２、 PＣＢ与 SＴENＣＩL間隙太大ﻫ3、3、刮刀印刷速度設定太高ﻫ4、4、刮刀壓力設定太低ﻫ5、5、板子支承不夠ﻫ錫膏過薄1、鋼板上錫膏量少2、刮刀印刷速度設定太高ﻫ３、錫膏粘刮刀ﻫﻫ錫膏過厚1、 PCB 零件面有凸出物﹒２、PCB 与 SＴENＣIＬ間隙太大ﻫ3、刮刀Down stop設定太小ﻫ4、刮刀壓力設定太低三、元件贴装不元件贴装不良问题良问题ﻫ元件偏位１、 Prｏgrａm中定義坐標差异ﻫ２、元件置放速度太快ﻫ3、元件尺寸數据設置錯誤4、元件高度設置錯誤元件出現翻件／側件ﻫ1、料架安放不良ﻫ２、料帶安裝不良3、料架送帶不良ﻫ元件漏件ﻫ1、元件高度設置錯誤2、元件置放速度太快ﻫ３、 Nozzlｅ有螢光紙臟或歪斜現象ﻫ元件拋料ﻫ1、 Camerａ鏡片臟2、 Nｏzzle 有螢光紙臟或歪斜現象ﻫ３、元件尺寸數据設置錯誤ﻫ絞帶現象ﻫ1、料帶安裝不良2、料架送帶不良ﻫ四、Reflow四、Ｒeflｏw不良问题不良问题溫度偏高ﻫ1、爐溫設置太高2、鏈條速度設置太慢ﻫ3、測溫點異常4、熱風頻率設置過大、5、測溫方法不正確、溫度偏低1、爐溫設置太低ﻫ2、鏈條速度設置太快3、測溫點異常4、熱風頻率設置過小、5、測溫方法不正確、熔錫時間太短1、溫度設置不佳ﻫ2、鏈條速度設置太快ﻫ3、測溫點異常4、冷卻速度過快、5、測溫方法不正確、ﻫ熔錫時間太長ﻫ１、溫度設置不佳2、鏈條速度設置太慢ﻫ3、測溫點異常ﻫ4、冷卻速度太慢５、測溫方法不正確、6、測溫方法不正確、ﻫ7、鏈條速度設置太快、ﻫ8、測溫方法不正確、ﻫ升溫斜率太快ﻫ１、溫度設置不佳2、測溫點異常ﻫ3、鏈條速度設置太慢４、測溫方法不正確、ﻫ升溫斜率太慢1、溫度設置不佳ﻫ2、測溫點異常ﻫ3、鏈條速度設置太快、ﻫ４、測溫方法不正確、ﻫﻫ預熱時間太長１、溫度設置不佳ﻫ2、測溫點異常３、鏈條速度設置太快、4、測溫方法不正確、ﻫ預熱時間太短1、溫度設置不佳2、測溫點異常３、鏈條速度設置太快、４、測溫方法不正確、。
