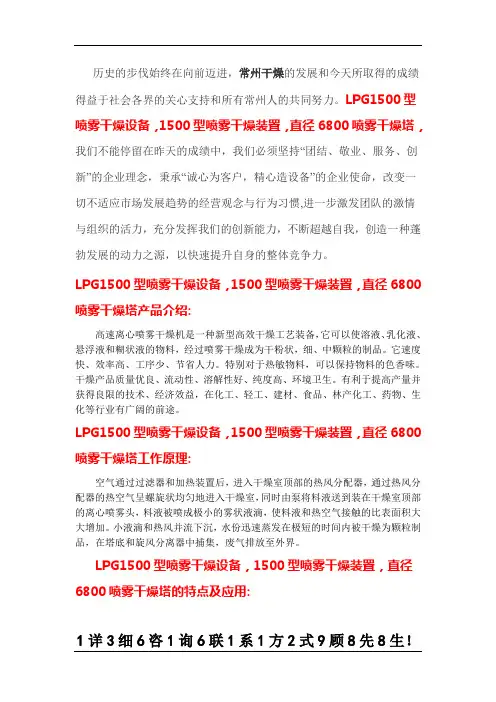

历史的步伐始终在向前迈进，常州干燥的发展和今天所取得的成绩得益于社会各界的关心支持和所有常州人的共同努力。

LPG1500型喷雾干燥设备，1500型喷雾干燥装置，直径6800喷雾干燥塔，我们不能停留在昨天的成绩中，我们必须坚持“团结、敬业、服务、创新”的企业理念，秉承“诚心为客户，精心造设备”的企业使命，改变一切不适应市场发展趋势的经营观念与行为习惯,进一步激发团队的激情与组织的活力，充分发挥我们的创新能力，不断超越自我，创造一种蓬勃发展的动力之源，以快速提升自身的整体竞争力。

LPG1500型喷雾干燥设备，1500型喷雾干燥装置，直径6800喷雾干燥塔产品介绍:高速离心喷雾干燥机是一种新型高效干燥工艺装备，它可以使溶液、乳化液、悬浮液和糊状液的物料，经过喷雾干燥成为干粉状，细、中颗粒的制品。

它速度快、效率高、工序少、节省人力。

特别对于热敏物料，可以保持物料的色香味。

干燥产品质量优良、流动性、溶解性好、纯度高、环境卫生。

有利于提高产量并获得良限的技术、经济效益，在化工、轻工、建材、食品、林产化工、药物、生化等行业有广阔的前途。

LPG1500型喷雾干燥设备，1500型喷雾干燥装置，直径6800喷雾干燥塔工作原理:空气通过过滤器和加热装置后，进入干燥室顶部的热风分配器，通过热风分配器的热空气呈螺旋状均匀地进入干燥室，同时由泵将料液送到装在干燥室顶部的离心喷雾头，料液被喷成极小的雾状液滴，使料液和热空气接触的比表面积大大增加。

小液滴和热风并流下沉，水份迅速蒸发在极短的时间内被干燥为颗粒制品，在塔底和旋风分离器中捕集，废气排放至外界。

LPG1500型喷雾干燥设备，1500型喷雾干燥装置，直径6800喷雾干燥塔的特点及应用:一、干燥速度快。

料液经离心喷雾后，比表面积大大增加，在高温气流中瞬间就可蒸发95-98%的水份，完成干燥时间仅需几秒钟。

二、采用并流型喷雾干燥形式能使液滴与热风同方向流动，虽然热风的温度较高但由于热风进入干燥室内立即与喷雾液滴接触，室内温度急降不致干燥物料受热过度，因而特别适于热敏性物料的干燥。

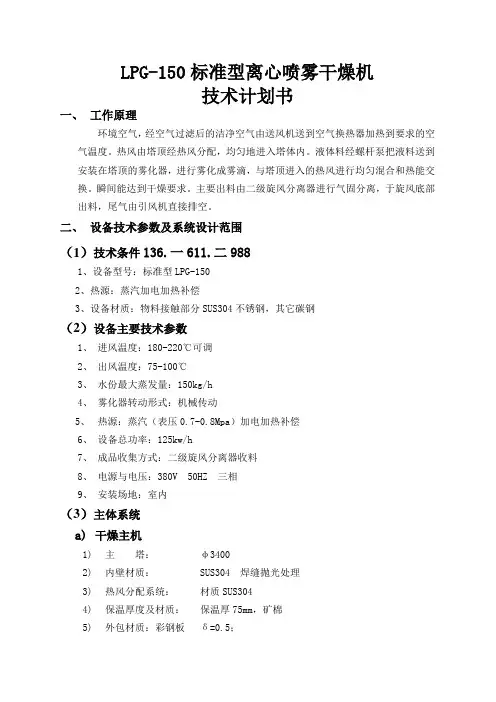

LPG-150标准型离心喷雾干燥机技术计划书一、工作原理环境空气，经空气过滤后的洁净空气由送风机送到空气换热器加热到要求的空气温度。

热风由塔顶经热风分配，均匀地进入塔体内。

液体料经螺杆泵把液料送到安装在塔顶的雾化器，进行雾化成雾滴，与塔顶进入的热风进行均匀混合和热能交换。

瞬间能达到干燥要求。

主要出料由二级旋风分离器进行气固分离，于旋风底部出料，尾气由引风机直接排空。

二、设备技术参数及系统设计范围（1）技术条件136.一611.二9881、设备型号：标准型LPG-1502、热源：蒸汽加电加热补偿3、设备材质：物料接触部分SUS304不锈钢，其它碳钢（2）设备主要技术参数1、进风温度：180-220℃可调2、出风温度：75-100℃3、水份最大蒸发量：150kg/h4、雾化器转动形式：机械传动5、热源：蒸汽（表压0.7-0.8Mpa）加电加热补偿6、设备总功率：125kw/h7、成品收集方式：二级旋风分离器收料8、电源与电压：380V 50HZ 三相9、安装场地：室内（3）主体系统a)干燥主机1)主塔：φ34002)内壁材质： SUS304 焊缝抛光处理3)热风分配系统：材质SUS3044)保温厚度及材质：保温厚75mm，矿棉5)外包材质：彩钢板δ=0.5；6)附件：人孔1个，视镜孔2只b)供料系统1)加料泵：莫诺泵（B15-1.5F）功率：0.75kw流量：2.5~12L/min 可调2)雾化器：机械式： LPG-150 材质：物料接触部分不锈钢功率：4.06kw雾化盘直径：φ150 转速：15000r/min冷却方式：水冷c)供热系统1)蒸汽换热器：240㎡，材质：碳钢管绕铝翅片蒸汽耗量：300-350kg/h。

电加热补偿总功率：99kw/h。

分三组控制，其中两组手动，一组自动控制。

材质：碳钢。

2)热风管道内壁304不锈钢,外包彩钢板。

保温厚50mm,保温材质：矿棉3)鼓风机型号：4-72-4A 功率：5.5kw 材质：Q235Ad)成品收集系统1) B750型旋风分离器1只材质：不锈钢CLK600型扩散式旋风分离器1只材质：不锈钢2)收料桶3套（含蝶阀2只）材质：不锈钢e)排风系统1)引风机型号： 9-19-9D 功率：15kw 材质:Q235A2)风管材质：304不锈钢出风管材质：Q235Af)震荡器60气动振击锤3只 40气动振击锤2只g)控制系统1)电器控制系统直接起动集中控制2)仪表控制A．进风温度控制显示（XMT）B．出风温度显示（XMT）C．塔体混合温度显示（XMT）D．塔体压力显示E．系统运行指示灯显示F．加料无极调速三、配置清单四、报价：设备全套报价：五、加工周期合同生效后三十个工作日。

LPG1500喷雾干燥装置，直径7000喷雾干燥塔，蒸发水分1500喷雾干燥机器产品介绍：喷雾干燥是液体工艺成形和干燥工业中最广泛应用的工艺。

最适用于从溶液、乳液、悬浮液和糊状液体原料中生成粉状、颗粒状固体产品。

因此，当成品的颗粒大小分布、残留水份含量、堆积密度和颗粒形状必须符合精确的标准时，喷雾干燥是一道十分理想的工艺。

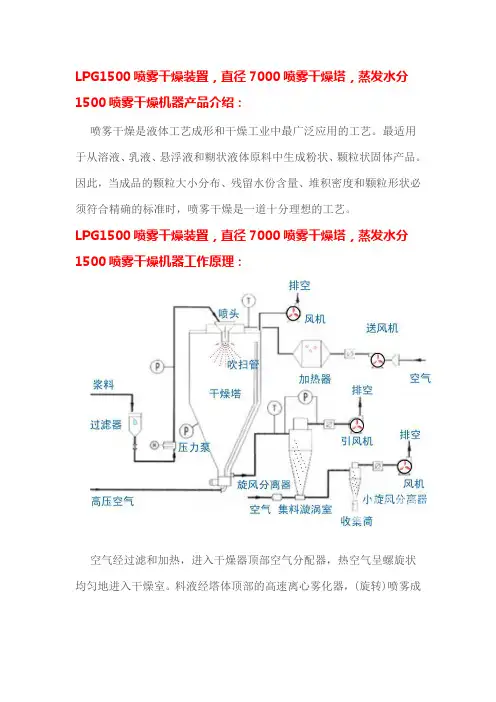

LPG1500喷雾干燥装置，直径7000喷雾干燥塔，蒸发水分1500喷雾干燥机器工作原理：空气经过滤和加热，进入干燥器顶部空气分配器，热空气呈螺旋状均匀地进入干燥室。

料液经塔体顶部的高速离心雾化器，(旋转)喷雾成极细微的雾状液珠，与热空气并流接触在极短的时间内可干燥为成品。

成品连续地由干燥塔底部和旋风分离器中输出，废气由风机排空。

LPG1500喷雾干燥装置，直径7000喷雾干燥塔，蒸发水分1500喷雾干燥机器性能特点：1详3细6咨1询6联1系1方2式9顾8先8生！◎干燥速度快，料液经雾化后表面积大大增加，在热风气流中，瞬间就可蒸发95％-98％的水份，完成干燥时间仅需数秒钟，特别适用于热敏性物料的干燥。

◎产品具有良好的均匀度、流动性和溶解性，产品纯度高，质量好。

◎生产过程简化，操作控制方便。

对于含湿量40-60％(特殊物料可达90％)的液体能一次干燥成粉粒产品，干燥后不需粉碎和筛选，减少生产工序，提高产品纯度。

对产品粒径，松密度，水份，在一定范围内可通过改变操作条件进行调整，控制和管理都很方便。

LPG1500喷雾干燥装置，直径7000喷雾干燥塔，蒸发水分1500喷雾干燥机器适应物料：化学工业: 氟化钠(钾)、碱性染料颜料、染料中间体、复合肥、甲醛硅酸、催化剂、硫酸剂、氨基酸、白炭黑等。

塑料树脂：AB，ABS乳液、尿醛树脂、酚醛树脂、密胶(脲)甲醛树脂、聚乙烯、聚氯乙烯等。

食品工业：富脂奶粉、胳朊、可可奶粉、代乳粉、猎血粉、蛋清(黄)等。

食物及植物：燕麦、鸡汁、咖啡、速溶茶、调味香料肉、蛋白质、大豆、花生蛋白质、水解物等。

离心喷雾干燥塔1. 概述离心喷雾干燥塔是一种常用于热敏性物料的干燥设备，它通过对喷雾液进行离心喷雾，使其在高速旋转的圆盘上形成薄膜流，从而加速水分的蒸发，最终得到干燥的产品。

本文将详细介绍离心喷雾干燥塔的工作原理、结构组成和应用范围。

2. 工作原理离心喷雾干燥塔主要由旋转圆盘、进料系统、喷雾系统、热风系统和排风系统等组成。

它的工作原理如下：1.进料系统将待处理的浆料输送至喷雾器。

2.喷雾系统将浆料分散为微细液滴，并通过高压气体将液滴喷洒在旋转圆盘上。

3.当液滴喷洒到旋转圆盘上时，由于圆盘高速旋转产生的离心力，液滴在圆盘上形成薄膜流。

4.同时，热风系统将热空气通过热风管送入干燥塔，与薄膜流进行热交换，使水分蒸发。

5.干燥后的产品从旋转圆盘边缘收集，经过排风系统排出干燥塔。

3. 结构组成离心喷雾干燥塔一般由以下几个主要部分组成：3.1 旋转圆盘旋转圆盘是离心喷雾干燥塔的核心组件，常见的材质为不锈钢或钛合金。

它通过电机驱动高速旋转，产生离心力，将液滴喷雾在圆盘上形成薄膜流。

3.2 进料系统进料系统用于将待处理的浆料输送至喷雾器，常见的进料方式有旋转盘、螺杆输送和离心式输送等。

3.3 喷雾系统喷雾系统主要由高压泵和喷嘴组成，通过高压气体将浆料分散为微细液滴，并将液滴喷洒在旋转圆盘上。

3.4 热风系统热风系统通过热风管将热空气送入干燥塔，与薄膜流进行热交换，加速水分的蒸发。

常见的热源有电加热、蒸汽和燃气等。

3.5 排风系统排风系统用于将干燥后的产品从干燥塔中排出，以保持塔内压力平衡。

通常包括排风管和风机等。

4. 应用范围离心喷雾干燥塔广泛应用于食品、制药、化工、农药等行业中，适用于热敏性物料的干燥。

具体应用包括：•食品行业：乳制品、咖啡粉、蛋白质粉等的生产中。

•制药行业：药物颗粒、药物微球和药物包衣等制药工艺中。

•化工行业：颜料、染料和催化剂等的生产中。

•农药行业：农药微胶囊和颗粒的生产中。

5. 优点和局限性离心喷雾干燥塔的优点主要包括：•干燥效率高：由于旋转圆盘的高速旋转和离心力的作用，干燥速度快，水分得以迅速蒸发。

离心喷雾干燥塔操作规程一、开车前准备工作：1、检查储料池内是否有料液，液位是否在允许高度。

2、检查各类仪表是否处于正常停机状态显示。

3、关闭压力计的球阀，暂时切断气路，避免系统风机启动时对压力计的冲击。

4、检查雾化器油泵的油温和油压。

当温度在15～55℃时可启动油泵，油泵工作后油压应为0.3～0.5MPa。

当油温和油压均处于正常范围，方可启动雾化器。

冷却风机与油泵同时启动。

如油温低于15℃，需等喷雾系统进热风，油温升至15℃后，再启动油泵，如油温高于55℃，则需用冷水冷却至55℃以下，再启动油泵。

5、在热风炉升温过程中,干燥系统的引风机阀门调节到1/3开启位置,开始时引风机电流不超过80A，干燥塔内的负压暂时规定不能低于-800pa,具体负压值在调试中摸索。

6、启动螺旋输送器和闭风器。

二、运行1、当喷雾塔热风进口温度升高到150℃时，启动雾化器，并用螺杆泵供水。

螺杆泵的流量从小流量开始调节，随着热风温度升高，逐步增加螺杆泵的供水流量，供水量以干燥塔排风温度保持在90～100℃来调节，引风机电流为70～75A。

2、当热风进口温度升高到250～300℃时，螺杆泵切换成供料液。

随着热风温度升高，逐渐增加流量，当热风进口温度升高到380～400℃时,即达到正常工况。

在干燥过程中,必须保证热风出口温度保持在80～90℃，引风机的电流为75～80A。

3、随时检查储料池中液位是否保持在允许高度。

如液位已低于最低液位，应立即人工切换到螺杆泵供水，必须保证螺杆泵有液体运行。

及时给储料池中补充料液，当达到满足喷雾需求量时，及时人工切换到螺杆泵供料液，如不能补充料液，则操作转为停车操作，具体方法见“停车”说明。

4、随时检查螺旋输送器和闭风器的运行情况。

调节螺旋输送器的转速，达到既能保持料封，也能顺利输送产品。

有故障要及时排除。

三、停车1、热风炉按照停机程序操作。

2、正常停车时，随着热风进口温度降低，逐渐减少料液的进料量，必须保证热风出口的温度保持在80～90℃。

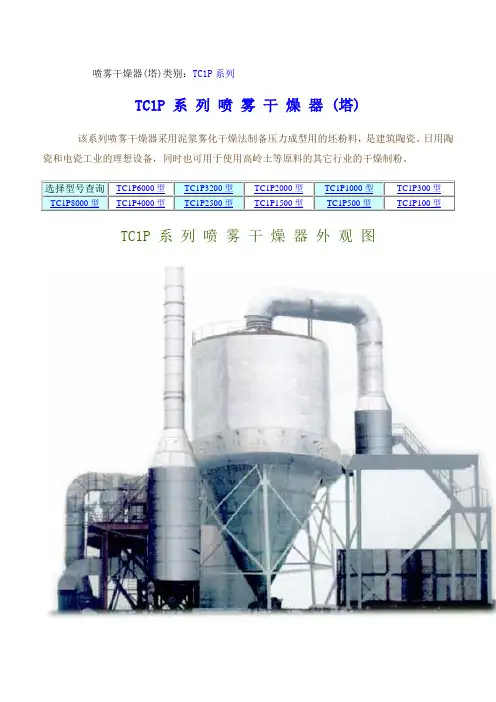

喷雾干燥器(塔)类别：TC1P系列TC1P 系列喷雾干燥器 (塔)该系列喷雾干燥器采用泥浆雾化干燥法制备压力成型用的坯粉料，是建筑陶瓷、日用陶瓷和电瓷工业的理想设备，同时也可用于使用高岭土等原料的其它行业的干燥制粉。

选择型号查询TC1P6000型TC1P3200型TC1P2000型TC1P1000型TC1P300型TC1P8000型TC1P4000型TC1P2500型TC1P1500型TC1P500型TC1P100型TC1P 系列喷雾干燥器外观图TC1P 系列喷雾干燥器工艺流程图泥浆喷雾压力：1.5～1.8 MPa燃料种类：重油、渣油、柴油、煤气、天然气、液化气、块煤、煤粉、水煤浆。

热功率：6.8×106 kcal/h燃耗(柴油)：700 kg/h装机容量：258.3 kW最大安装高度：26000 mm设备总重：128 t 泥浆喷雾压力：1.5～1.8 MPa燃料种类：重油、渣油、柴油、煤气、天然气、液化气、块煤、煤粉、水煤浆。

热功率：5.1×106 kcal/h燃耗(柴油)：510 kg/h装机容量：201.5 kW最大安装高度：22132 mm设备总重：89 t [返页首]型号：TC1P4000型喷雾干燥器水蒸发量：4000 kg/h干粉产量：≥14670 kg/h产量条件：泥浆含水率34%干粉含水率7%工作喷嘴：23～24只热风炉工作温度：1100℃左右，1200℃以下。

塔进风温度：450～500℃塔排风温度：85～95℃塔内负压：-200～-300 Pa泥浆喷雾压力：1.5～1.8 MPa燃料种类：重油、渣油、柴油、煤气、天然气、液化气、块煤、煤粉、水煤浆。

热功率：3.4×106 kcal/h燃耗(柴油)：350 kg/h装机容量：153.75 kW最大安装高度：20158 mm设备总重：67t [返型号：TC1P3200型喷雾干燥器水蒸发量：3200 kg/h干粉产量：≥7825 kg/h产量条件：泥浆含水率34%干粉含水率7%工作喷嘴：18～21只热风炉工作温度：1100℃左右，1200℃以下。

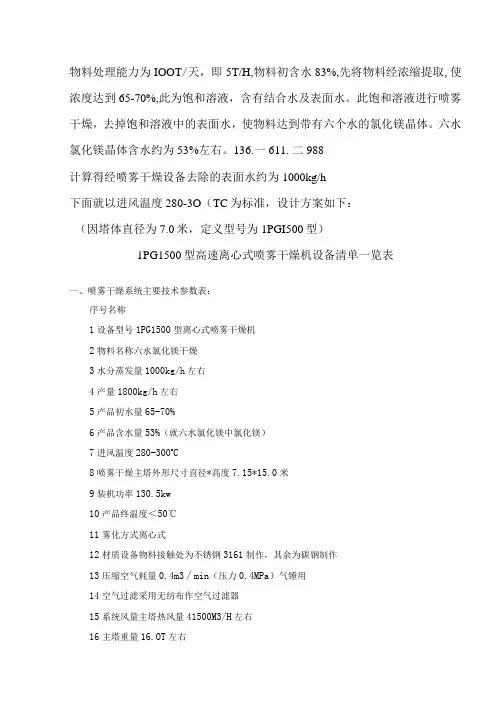

物料处理能力为IOOT/天，即5T/H,物料初含水83%,先将物料经浓缩提取,使浓度达到65-70%,此为饱和溶液，含有结合水及表面水。

此饱和溶液进行喷雾干燥，去掉饱和溶液中的表面水，使物料达到带有六个水的氯化镁晶体。

六水氯化镁晶体含水约为53%左右。

136.一611.二988计算得经喷雾干燥设备去除的表面水约为1000kg/h下面就以进风温度280-3O（TC为标准，设计方案如下：（因塔体直径为7.0米，定义型号为1PGI500型）1PG1500型高速离心式喷雾干燥机设备清单一览表一、喷雾干燥系统主要技术参数表：序号名称1设备型号1PG1500型离心式喷雾干燥机2物料名称六水氯化镁干燥3水分蒸发量1000kg/h左右4产量1800kg/h左右5产品初水量65-70%6产品含水量53%（就六水氯化镁中氯化镁）7进风温度280-300o C8喷雾干燥主塔外形尺寸直径*高度7.15*15.0米9装机功率130.5kw10产品终温度＜50℃11雾化方式离心式12材质设备物料接触处为不锈钢3161制作，其余为碳钢制作13压缩空气耗量0.4m3∕min（压力0.4MPa）气锤用14空气过滤采用无纺布作空气过滤器15系统风量主塔热风量41500M3/H左右16主塔重量16.OT左右17主塔支撑方式因主塔太大，考虑设备的稳定性，建议采用水泥支架，用户土建时制作。

二、喷雾干燥系统工作方式：1干燥方法采用顺流式离心喷雾干燥2工作方式连续3供料方式采用单螺杆泵均匀、连续供料4热风接触方式顺流式接触5热源方式采用导热油加热，散热器面积800平方。

导热油炉用户自备6收料方式高效旋风除尘器收集物料7控制方式P1C+触摸屏控制三、技术说明：A:本干燥机的优点说明：本干燥机结构的设计保证了设备的性能达到了最佳状态，具体体现如下：1、干燥器开孔的设计保证拉设备操作的方便，气密封好、不积料、不粘壁、设备包括每层对开检修门、测温孔、视镜、清洗孔等。

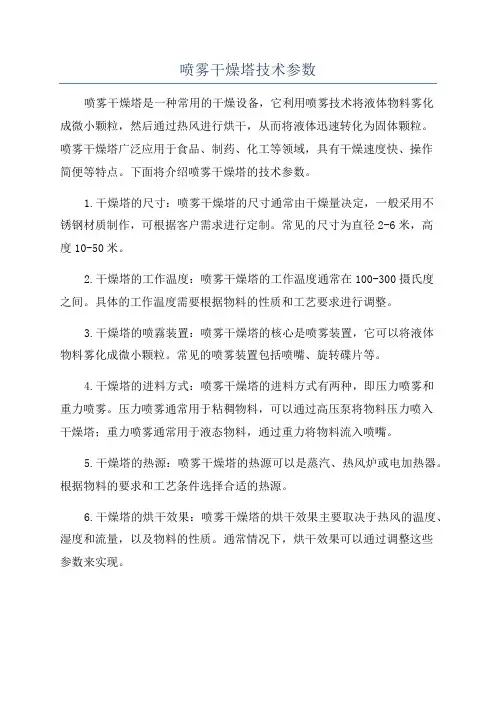

喷雾干燥塔技术参数喷雾干燥塔是一种常用的干燥设备，它利用喷雾技术将液体物料雾化成微小颗粒，然后通过热风进行烘干，从而将液体迅速转化为固体颗粒。

喷雾干燥塔广泛应用于食品、制药、化工等领域，具有干燥速度快、操作简便等特点。

下面将介绍喷雾干燥塔的技术参数。

1.干燥塔的尺寸：喷雾干燥塔的尺寸通常由干燥量决定，一般采用不锈钢材质制作，可根据客户需求进行定制。

常见的尺寸为直径2-6米，高度10-50米。

2.干燥塔的工作温度：喷雾干燥塔的工作温度通常在100-300摄氏度之间。

具体的工作温度需要根据物料的性质和工艺要求进行调整。

3.干燥塔的喷霧装置：喷雾干燥塔的核心是喷雾装置，它可以将液体物料雾化成微小颗粒。

常见的喷雾装置包括喷嘴、旋转碟片等。

4.干燥塔的进料方式：喷雾干燥塔的进料方式有两种，即压力喷雾和重力喷雾。

压力喷雾通常用于粘稠物料，可以通过高压泵将物料压力喷入干燥塔；重力喷雾通常用于液态物料，通过重力将物料流入喷嘴。

5.干燥塔的热源：喷雾干燥塔的热源可以是蒸汽、热风炉或电加热器。

根据物料的要求和工艺条件选择合适的热源。

6.干燥塔的烘干效果：喷雾干燥塔的烘干效果主要取决于热风的温度、湿度和流量，以及物料的性质。

通常情况下，烘干效果可以通过调整这些参数来实现。

7.干燥塔的产品收集装置：喷雾干燥塔烘干后的产品通常通过离心风机或布袋收尘器收集。

离心风机可以将固体颗粒从气流中分离出来，而布袋收尘器则可以过滤气流中的固体颗粒。

总之，喷雾干燥塔是一种重要的干燥设备，其技术参数包括尺寸、工作温度、喷雾装置、进料方式、热源、烘干效果和产品收集装置等。

这些参数的选择需要根据物料的性质和工艺要求进行调整，并与其它设备相匹配，以实现高效干燥的目标。

Lpg-150型高速离心喷雾干燥机使用说明书中国常州市范群干燥设备有限公司江苏目录一、概述二、L pg喷雾干燥机工作原理图三、热风分配器示意图四、主要技术参数五、工作原理及特点六、离心喷雾干燥机的安装七、离心喷雾干燥机使用1.设备启动前的检查2.运行3.停车八、高速离心雾化器的维修与保养九、生产中可能再现的问题及解决方法一、概述Lpg系列高速离心喷雾干燥机，主要用于使溶液、乳液、悬浮液、糊状及中药浸膏等物料喷雾干燥成干粉。

具有速度快、效率高、工序少等优点。

对热敏性物料可保持其色味香.干粉溶解性好，纯度高，该系列喷雾干燥机可广泛用于化工、石化、轻工、食品、医药、建材、陶瓷、林产化工等领域。

二、Lpg系列喷雾干燥机工作原理图（见工艺流程图）三、热风分配器示意图( 见上图）四、主要技术参数3)设备技术参数表五、工作原理及特点空气经空气过滤器后进入加热器，加热到给定的温度后以切线方向进入热风分配器，经热风分配器作用后的空气，均匀地、螺旋式地进入干燥室，同时料液由雾化器雾化为细小的雾滴，当雾滴与热空气混合接触后传热传质，水分迅速汽化.粉末或颗粒产品落到干燥塔锥底进入积料筒.少量细粉随空气流入除尘器被分离，最后夹带水分的热空气由风机排空。

本机采用并流式喷雾干燥，液滴与热风同方向流动。

虽然热风温度较高，但由于热风进入干燥室立即与雾化液滴接触,干燥室内温度急剧下降，不致使干燥物料过度受热，特别适宜热敏性物料干燥.排出产品的温度一般略低于排风温度.本机主塔锥体角度小于60度，锥体上安装有空气震击器,可以保证粉料流畅地滑落到底部，避免粉料吸附在塔壁时间太长而产生焦化或熔融现象。

本机组的筒身、管道及所有接触物料部件均采用SUS304的材料制作，因此能保证产品不受污染.本机组通常可用于喷干含固量40%～60％的料液,特殊物料即使含湿量高达90%，不经浓缩同样能一次干燥成粉状产品。

中药浸膏在进入雾化器前的比重以1.0--1.2为宜。

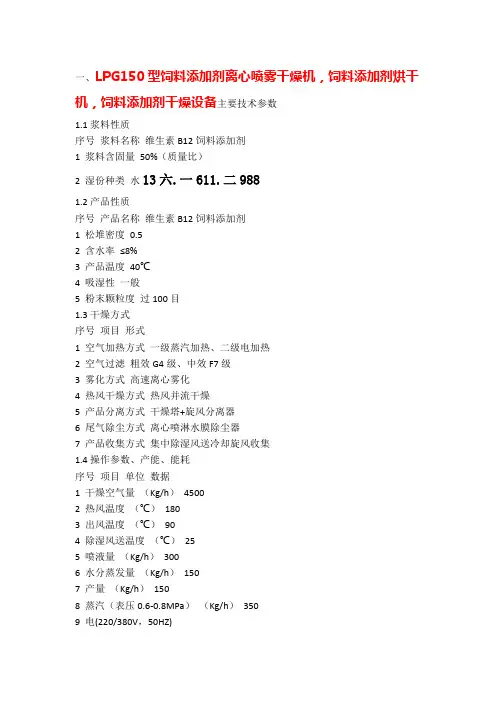

一、LPG150型饲料添加剂离心喷雾干燥机，饲料添加剂烘干机，饲料添加剂干燥设备主要技术参数1.1浆料性质序号浆料名称维生素B12饲料添加剂1 浆料含固量50%（质量比）2 湿份种类水13六.一611.二9881.2产品性质序号产品名称维生素B12饲料添加剂1 松堆密度0.52 含水率≤8%3 产品温度40℃4 吸湿性一般5 粉末颗粒度过100目1.3干燥方式序号项目形式1 空气加热方式一级蒸汽加热、二级电加热2 空气过滤粗效G4级、中效F7级3 雾化方式高速离心雾化4 热风干燥方式热风并流干燥5 产品分离方式干燥塔+旋风分离器6 尾气除尘方式离心喷淋水膜除尘器7 产品收集方式集中除湿风送冷却旋风收集1.4操作参数、产能、能耗序号项目单位数据1 干燥空气量（Kg/h）45002 热风温度（℃）1803 出风温度（℃）904 除湿风送温度（℃）255 喷液量（Kg/h）3006 水分蒸发量（Kg/h）1507 产量（Kg/h）1508 蒸汽（表压0.6-0.8MPa）（Kg/h）3509 电(220/380V，50HZ)装机容量（KW/h）动力63电加热7210 压缩空气（0.6Mpa）(m3/min) 0.211 设备安装空间长×宽×高12×6×15二、LPG150型饲料添加剂离心喷雾干燥机，饲料添加剂烘干机，饲料添加剂干燥设备主要设备部件详细说明1.00、热风加热系统1.10、G4级粗效空气过滤器：过滤效率≥90％（计重法）；初阻力45Pa1.20、送风机:型号：4-72-4A-5.5KW20℃风量（m3/h）50HZ2900RPM 4973风压(Pa) 1915叶轮动平衡校正测试；叶轮、壳体材质碳钢；支架材质为碳钢。

1.30、F7级中效空气过滤器：过滤效率90-95% （比色法），初阻力120Pa；滤料：高密度无纺滤布；箱体：SUS304δ2。

1.40、蒸汽加热器：耐压12bar；翅片换热管基管Ф22钢管；翅片材质铝翅片；箱体：SUS304（δ2.5）；外包：SUS430（δ0.5）；保温层150mm，硅酸铝棉填充。

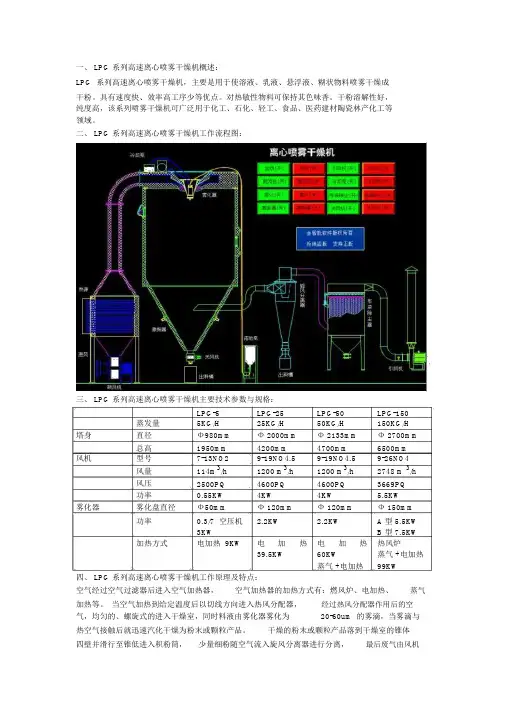

一、 LPG 系列高速离心喷雾干燥机概述：LPG 系列高速离心喷雾干燥机，主要是用于使溶液、乳液、悬浮液、糊状物料喷雾干燥成干粉。

具有速度快、效率高工序少等优点。

对热敏性物料可保持其色味香。

干粉溶解性好，纯度高，该系列喷雾干燥机可广泛用于化工、石化、轻工、食品、医药建材陶瓷林产化工等领域。

二、 LPG 系列高速离心喷雾干燥机工作流程图：三、 LPG 系列高速离心喷雾干燥机主要技术参数与规格：LPG-5 LPG-25 LPG-50 LPG-150蒸发量 5KG/H 25KG/H50KG/H150KG/H 塔身直径 Ф980mm Ф 2000mm Ф 2133mm Ф 2700mm总高 1950mm 4200mm 4700mm 6500mm 风机型号 7-13NO2 9-19NO4.5 9-19NO4.5 9-26NO4 风量 114m 3/h 1200 m 3/h 1200 m 3/h 2748 m 3/h 风压 2500PQ 4600PQ 4600PQ 3669PQ功率0.55KW 4KW 4KW 5.5KW 雾化器雾化盘直径 Ф50mm Ф 120mm Ф 120mm Ф 150mm 功率0.3/7 空压机 2.2KW2.2KWA 型 5.5KW3KWB 型 7.5KW 加热方式电加热 9KW电 加 热电 加 热热风炉39.5KW60KW蒸气 +电加热蒸气 +电加热99KW四、 LPG 系列高速离心喷雾干燥机工作原理及特点： 空气经过空气过滤器后进入空气加热器，空气加热器的加热方式有：燃风炉、电加热、蒸气加热等。

当空气加热到给定温度后以切线方向进入热风分配器， 经过热风分配器作用后的空气，均匀的、螺旋式的进入干燥室，同时料液由雾化器雾化为 20-60um 的雾滴，当雾滴与热空气接触后就迅速汽化干燥为粉末或颗粒产品。

干燥的粉末或颗粒产品落到干燥室的锥体四壁并滑行至锥低进入积粉筒，少量细粉随空气流入旋风分离器进行分离，最后废气由风机排出口排出，或进入湿式除尘器后排出。

喷雾干燥塔的几种燃煤热风炉的热效率分析比较作者：黄慧林来源：《佛山陶瓷》2011年第06期摘要：煤在中国储量巨大，使用方式多种多样，燃烧设备和燃烧技术的不同，其燃烧效率相差较大。

如何选择最好的燃烧方式，需要从多方面去考虑。

本文主要介绍对比了喷雾干燥塔中煤气热风炉、水煤浆热风炉、链排炉、煤粉炉的燃烧状况和能源消耗情况。

关键词：喷雾干燥塔；热风炉；煤粉炉；能耗1 引言煤在中国储量巨大，煤的成本比液化石油气（LPG）、天然气、柴油、重油低，所以煤气、水煤浆和煤具有极大的成本优势。

最早开始使用煤气、水煤浆和煤的陶瓷厂家从中获得了收益。

而且只有煤才是一次能源，几乎具有绝对的成本优势。

喷雾干燥塔自引入中国以来，发展十分迅速，30年来，其产能从最初的1,000kg/h、1,500kg/h，发展到如今的10,000kg/h、14,000kg/h。

喷雾干燥塔的燃料也更加多样化，从液化石油气、天然气发展到柴油、重油，再发展到煤气、水煤浆，再到烧煤。

2 喷雾干燥的能耗喷雾干燥塔是靠热风炉来引入能源的，一般来说能产生热量的物质几乎都可以用做能源。

如：液化石油气、天然气、柴油、重油、煤气、水煤浆、煤等。

喷雾干燥塔作为建筑陶瓷厂的核心设备之一，其能源成本越来越为人所重视。

如果一条抛光砖生产线有如下主要参数：喷雾干燥塔热耗为850kcal/kg水、干燥和窑炉总热耗为550kcal/kg瓷、泥浆含水率为35%、粉料含水率为6%、喷雾干燥塔粉料损耗为2%、全程损耗及烧失为20%，推算如公式（1）所示：由（1）式可知，喷雾干燥塔热耗占全厂的38%左右。

所以，喷雾干燥塔的能耗问题与窑炉干燥同等重要。

节约能源，降低成本的方法有：采用成本更低的替代能源，如煤代油；改善燃具结构，提高煤燃烧与吸热效率；改善燃烧方式，提高利用率；减少热传导与热辐射，提高热利用率；使用添加剂，提高燃烧率和热效率。

显然，采用新技术，降低能耗，是目前一项重要的研究课题。

一、LPG150聚合物离心喷雾干燥机，聚合物烘干设备,聚合物LPG300喷雾干燥塔主要技术参数1.1干燥机型号①LPG-150②LPG-3001.2干燥物料名称：聚合物1.3蒸发水分：140Kg/h280Kg/h1.4成品产量：75 Kg/h 150Kg/h1.5浆料含固量：35％35％1.6出料方式：旋风除尘器1.7除尘方式：布袋除尘器1.8加热方式：天然气直接加热1.9进口温度：260℃1.10出口温度：90℃1.11机械总功率：34Kw13Kw1.12天然气耗量：约23Nm³/h约45Nm³/h1.14雾化形式：机械传动、高速离心雾化1.15设备占地面积：9×7×9.5米（长×宽×高）11×10×11米（长×宽×高）二、水、电、气、天然气等供给的条件2.1供水条件：由工厂供水系统向喷雾干燥工段供应清洗用工业水。

2.2供电条件：由工厂高压配电室用电缆向喷雾干燥工段喷雾干燥设备电器控制柜供电：总功率：27Kw。

2.3供热条件：由工厂供热系统向喷雾干燥工段供应天然气，热值≥8400 Kcal/ Nm³。

2.4供压缩空气条件：由工厂供压缩空气系统向喷雾干燥工段供应经过汽水分离的压缩空气，流量0.2m3/min，压力0.4～0.6MPa。

2.5工段内照明：由工厂照明电路统一安排解决。

三、LPG150聚合物离心喷雾干燥机，聚合物烘干设备,聚合物LPG300喷雾干燥塔干燥设备流程图四、主要部件详细说明4.1加热系统（天然气直接加热） 1套炉膛采用310S耐高温不锈钢板制作，与热风接触部分采用304制作，保温硅酸铝，其余Q235制作。

燃烧器采用意大利进口产品。

送风机、冷却风机材质Q235，配空气过滤器2套。

①LPG-150型燃烧器型号：RS28，功率：0. 37Kw；送风机型号：4-72-3.2A，2.2Kw；冷却风机材质：Q235，型号：DF-7，0.75Kw。

“LPG-50”喷雾干燥机装置技术计划书一、喷雾干燥机装置技术方案说明A、设计依据：136.一611.二988（a）进口温度180-240℃（根据物料特性调节）（b）出口温度 80℃-90℃（根据物料特性调节）（c）加热方式燃气热风炉（液化气）（d）收料方式一级旋风分离器 +二级旋风分离器B、喷雾干燥系统生产能力及主要技术参数：（a）最大水分蒸发量 50kg/h（b）总收料率≥97%（c）压缩空气耗量0.5m3/min(压力0.6-0.7Mpa去油去水)（d）清水耗量 100kg/次开机(不含清洗用水)二、主要设备选型计算：经计算雾化器雾化直径并经圆整后取实际塔径为D＝2.3m。

干燥塔高度计算：圆柱段高度：H1＝2.44m设备选型：根据工艺条件与工艺计算，选用顺流式LPG-50高速离心喷雾干燥机工作原理：环境空气，经空气过滤后的洁净空气由送风机送到换热器加热到要求的空气温度。

热风由塔顶经热风分配，均匀地进入塔体内。

液体料经料泵把液料送到安装在塔顶的雾化器，进行高速离心雾化成雾滴，与塔顶进入的热风进行均匀混合和热能交换。

瞬间能达到干燥要求。

主要出料由一级旋风分离器进行气固分离出料，少部分细粉随气流经二级旋风分离器再过滤，湿热尾气由引风机直接排空。

符合地方环境排放要求。

工艺流程：料浆给料泵高速离心雾化器喷雾热风蜗壳热风分配器干燥塔热源一级旋风分离器二级旋风分离器风量调节阀风量调节阀初效过滤器引风风机空气废气排放三、设备主要配置选型说明a)主塔配置1、主塔内径2.3 m，内筒直段高2.44m，板厚δ=2mm；材质：SUS304不锈钢；内壁作镜面抛光处理。

骨架为型钢，材质Q235A；筒体保温，保温厚75mm。

塔体外径2.45m，外包板材质：不锈钢，板厚δ=0.7mm。

2、主塔锥体壁厚δ=2mm,内壁作镜面抛光处理。

加强筋为加强护板，材质Q235A；筒体保温，保温厚50mm，保温骨架为型钢，材质Q235A；外包板材质：不锈钢，板厚δ=1.2mm。

目录♦投标函———————— 3 ♦法人授权书———————— 5 ♦企业简介及资质证明———————— 6●投标方企业简介———————— 6●投标方资质证明和荣誉文件———————— 6●近期部分相关产品使用单位————————7 ♦商务部分————————8●投标设备一览表————————8●投标分项报价————————9●技术性能————————12●随机提供的文件、资料、图纸、样本等————————13●设备的三包承诺及具体措施————————14 ♦附录————————15●资格证书●技术附图投标函山东胜利股份有限公司离心喷雾干燥设备招标办公室：本公司收到贵单位关于离心喷雾150型和旋转闪蒸10型工程招标文件的有关招标资料，经详细研究，我们决定参加投标。

本公司同意按照贵方的要求提供有关数据或资料。

如果我们中标，我们将履行招标文件中规定的每一项要求，按期、按质、按量完成交货任务。

1.我们愿意提供招标文件中要求的所有资料。

2.我们认为你们有权决定中标者，还认为价格是中标的重要选择标准，但不是唯一的选取标准。

3.我方愿按合同法履行自己的全部责任。

4.投标书在开标后的全过程中保持有效。

5.综合说明：A、使用现场技术服务。

B、设备交货状态及运输方式。

C、要求招标单位提供的配合。

D、其它。

有关标书的函电，请按下列地址联系：投标单位：常州市干燥设备厂地址：江苏省常州武进焦溪镇查家湾电话：0519传真：0519E-mail：Http:联系人：（总经理）（销售经理）法人代表授权书山东胜利股份有限公司：我单位常州市干燥设备厂（投标单位全称）法人代表（全权代表姓名）授权销售经理（姓名、职务）作为本公司的全权代表，参加贵处组织的离心喷雾150型和旋转闪蒸10型招标活动中的一切事宜。

法人代表签字：投标单位全称（公章）：日期：2003年08月05日企业简介及资质证明●投标方企业简介常州市干燥设备厂为核心的集团型干燥设备专业企业，是国家制药机械设备的定点生产单位，曾获“全国先进乡镇企业”“部优质量管理奖”和“部级优质产品奖”等一系列称号。

重磅推荐LPG150型高速离心喷雾干燥机，150型喷雾干燥塔，我公司深知质量是企业生存之根本，提高生产效率、开发新产品、学习西方制造技术、是常干人一贯的追求！而信誉是企业立足之根本，提高产品品质、提供优质服务、让客户满意，是我们的目标！公司始终坚持以“优质的产品，良好的信誉”和“精准的售后服务”为宗旨，抱着为用户彻底负责的态度实行严格选型、认真规划、详实报价的营销策略，并通过与用户共同论证，反复试料，仔细核算的积极措施，为用户提供最满意的服务。

在各行业的市场份额不断攀升。

我公司具有粉状、块状、条状、颗粒状、滤饼状、溶液、膏糊状等物料干燥的各种设备，可帮助用户对各种物料进行干燥实验选型，以便选用低投入、低能耗的干燥、除尘设备并对外输出优化的干燥技术。

LPG150型高速离心喷雾干燥机设计方案一、LPG150型高速离心喷雾干燥机，150型喷雾干燥塔设计参数：喷雾主塔外形尺寸：直径X总高度φ2.85m*7.5 m空气加热方式：电加热设备占地面积：（长×宽×高）m 7.0×5.0×8.0进风温度：160-200℃可调出风温度：80-90℃可调出料方式：采用冷却除湿后气力输送集中收集控制方式：任意设定自动控制进风温度，变频调节进料泵、雾化器转速。

设备材质：主塔内外及物料接触处不锈钢304制作，其余为碳钢制作设备主塔及旋风装有快开清洗门，部分连接管道采用快开连接形式，装拆方便，便于清洗，法兰为碳钢制作。

二、LPG150型高速离心喷雾干燥机，150型喷雾干燥塔设备流程阐述浆料从储料槽中由螺杆泵打入高速离心雾化器中，在干燥塔内被高速雾化成雾群，雾化器由电动机驱动，通过齿轮增速，雾化盘的最高转速达16000转/分。

螺杆泵采用变频调速调节输出转速，以保证进料稳定和有效控制工艺温度。

常温空气经过初效过滤器后，由送风机送入加热器进行热交换，达到进风温度160℃。

热空气通过安装在干燥塔顶部的对数螺旋形热风分配器均匀地进入干燥塔，与雾群接触后，使水份迅速蒸发而干燥成为产品，产品通过塔底部收集，尾气进入旋风分离器，为达到环保排放要求，引风机后面加水膜喷淋除尘器后尾气排入大气，达到排放要求。

LPG150型植物油脂离心喷雾干燥塔技术说明一.技术规格1. 综述T:136干燥1611煅烧29制粒881．1 项目名称：离心喷雾干燥1．2 装置名称：LPG150型离心喷雾干燥塔系统1．3 规模要求：1．3．1 设备材质要求：物料接触部分为304不锈钢材质；其余为碳钢制作。

1．3．2干燥设备形式：离心式喷雾干燥塔；1．3．3处理量要求：190kg/h；1．3．4排放要求：尾气排放达国标（含尘量≤50mg/m3标干空气）；1．4 主要技术参数：1．4．1 干燥物料参数：1．4．1．1物料名称：；植物油脂1．4．1．2原料含固量：50％；1．4．1．3成品终水分：5％；1．4．1．4液体处理量：190kg/h；1．4．2 工艺条件：1．4．2．1料液雾化方式：离心式；1．4．2．2雾滴与热风接触方式：并流式；1．4．2．3加热方式：蒸汽加电加热补偿；1．4．2．4热风进风温度：180℃左右；1．4．2．5排风温度：80℃左右1．4．2．6收料方式：气力输送收料；1．4．3 设计条件：1．4．3．1大气压力：760mmHg；1．4．3．2环境年平均温度：15℃；1．4．3．3外界空气相对湿度：60％；1．4．3．4湿含量：8.6g 水/kg 干空气；1．4．3．5电源：三相四线380V 50Hz；二.设备配套技术数据及供货范围（一）、参数：（二）.离心喷雾干燥塔设备配套技术数据：1．干燥塔：1.1主塔内径：ф3300mm，外径ф3450mm，主塔总高度7900mm；塔体直段3300mm,主塔内壁及锥体材质SUS304，内壁厚2.5mm；塔底锥体角度53度；保温外壁为1mm彩钢板；塔内焊缝打磨抛光处理，塔外及管道保温外壁满焊打磨亚光处理；干燥塔筒体与钢构加强圈承载，承载圈厚15-20㎜，材质Q235，塔体加强筋为A3钢，材质Q235；1.2保温：上体进风部位保温材料为硅酸铝，保温层厚度：75mm，干燥塔直体部位保温材料为硅酸铝，保温层厚度：75mm；所有保温层内含骨架加强。

LPG-150型喷雾干燥机组详细说明配置一、喷雾干燥机装置技术方案说明A、设计依据：（a）进口温度180-250℃（根据物料特性调节）（b）出口温度85℃-110℃（根据物料特性调节）（c）加热方式180m2蒸汽加热器+99kw电加热补偿（d）收料方式一级主塔下料+二级旋风分离器+ 水膜除尘合计收料B、喷雾干燥系统生产能力及主要技术参数：（a）最大水份蒸发量150kg/h（b）收料率99.8%（c）装机功率134.1KW（d）蒸汽耗量360~400kg/h（180m2）（e）压缩空气耗量0.5m3/min(压力0.6-0.7Mpa去油去水)（f）清水耗量100kg/次开机(不含清洗用水)C、干燥系统工艺流程：给料泵高速离心雾化器热风蜗壳热风分配器干燥塔蒸汽加热器电加热旋风分离器出料中效过滤器旋风分离器出料水膜除尘器回收料风量调节阀引风风机废气排放-----------------为用户自备。

D、设备供货详细说明：本工艺流程是由五大部分组成：供料系统、加热系统、干燥塔系统、收料系统、电控系统。

（a）、供料系统：供料泵是采用螺杆泵（杭州泵厂）电磁调节，它解决干燥设备所需的开机升温、关机降温、平稳供料等操作过程的特殊要求。

雾化器通过二级电机传动，二级齿轮增速，雾化盘线速度＞120米/秒，雾化盘务垂直叶片，矩形通道进料。

它能迅速地把料浆连续不断地、均匀地变成雾状，颗粒比表面积扩大与洁净的热空气形成良好的热交换，使水份瞬间蒸发汽化由引风风机抽出排空。

（b）、加热系统：通过加热器进入塔内的干燥用空气是经过空气过滤的洁净空气。

初效过滤器是无纺布，主要防止飞虫类进入塔内。

中效过滤器滤料由无纺布袋式制成，过滤精度≤5微米，初效空气过滤的阻力≤15mmH2O，主要过滤空气中一般粉尘，以防污染产品。

加热过程采用180m2蒸汽加热器加上99kw电加热器补偿来完成升温过程，以足够的热量满足整个系统的热量要求。

（c）干燥室：干燥室是由热风蜗壳、热风分配器、空气分散器、内塔体、塔体骨架、外塔体、出料管道、保温材料、观察清洗门、灯孔等组成。

一、氧化铝干燥设备，LPG-150型陶瓷浆料高速离心喷雾干燥机，氧化铝离心喷雾干燥塔及相关附属设备技术方案说明A、需方提供的技术规格及要求（设计依据）：1、物料名称氧化铝2、水分蒸发量≥100㎏/h3、产品初含水量50％4、产品终含水量≤3％5、热风进口温度220－280℃6、热风出口温度90-150℃7、热源介质燃气热风炉加热8、采用高速离心式喷雾干燥B、喷雾干燥系统及附属设备主要技术参数：（1）喷雾主塔外形尺寸直径X高度φ2.85m*7.8m （2）装机传动功率17.55kw，不含电加热功率（3）加热方式燃气热风炉加热13六.一611.二988型号为JRQ-20,输出热量20万大卡的耗天然气量为32m3左右,材料内胆不锈钢、外包碳钢制造（4）进口温度220-280℃（5）出口温度90℃-150℃，（6）控制方式主要控制元件采用国内知名品牌（7）气锤压缩空气0.2m3 /min左右（压力0.2MPa左右）（8）收料方式采用布袋除尘器收料，确保无污染排放（9）水分蒸发量≥100kg/h（10）造粒粒度25-100um可调（10）材质：主塔内外及物料接触为不锈钢304制作，其余为碳钢制作。

C、阐述常温空气经空气过滤器净化后，进入换热器中换热，从换热器中出来的热风温度为280℃，送到热风管道，进入安装在干燥塔顶部的整流形热风分配器，热风分配器将热风均匀地送入干燥塔内。

物料由螺杆泵输送到安装在干燥塔顶部的离心雾化器内，在高速离心力的作用下，雾化器将料液雾化成细小的雾滴群，使料液的表面积大大增加，然后在与热空气充分交换的情况下，水份迅速蒸发，干燥成小颗粒，随尾气进入布袋除尘器，后经引风机排出。

整个系统为全封闭式。

卫生指标高，产品外观好，速溶性和流动性好，色泽一致等优点。

二、氧化铝干燥设备，LPG-150型陶瓷浆料高速离心喷雾干燥机，氧化铝离心喷雾干燥塔的特点1、干燥速度迅速。

料液经离心喷雾后，表面积大大增加，在高温气流中瞬间就可蒸发95~98％水份,完成干燥时间仅需几秒钟。
