优选FSR原边反馈反激式变换器及原理

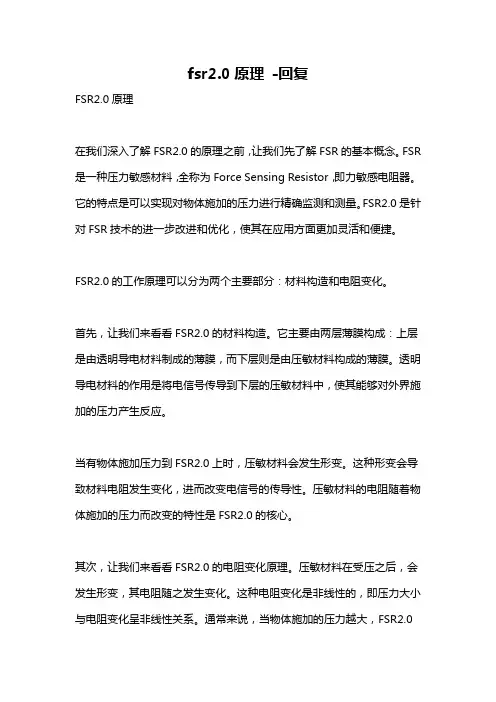

fsr2.0原理-回复FSR2.0原理在我们深入了解FSR2.0的原理之前，让我们先了解FSR的基本概念。

FSR 是一种压力敏感材料，全称为Force Sensing Resistor，即力敏感电阻器。

它的特点是可以实现对物体施加的压力进行精确监测和测量。

FSR2.0是针对FSR技术的进一步改进和优化，使其在应用方面更加灵活和便捷。

FSR2.0的工作原理可以分为两个主要部分：材料构造和电阻变化。

首先，让我们来看看FSR2.0的材料构造。

它主要由两层薄膜构成：上层是由透明导电材料制成的薄膜，而下层则是由压敏材料构成的薄膜。

透明导电材料的作用是将电信号传导到下层的压敏材料中，使其能够对外界施加的压力产生反应。

当有物体施加压力到FSR2.0上时，压敏材料会发生形变。

这种形变会导致材料电阻发生变化，进而改变电信号的传导性。

压敏材料的电阻随着物体施加的压力而改变的特性是FSR2.0的核心。

其次，让我们来看看FSR2.0的电阻变化原理。

压敏材料在受压之后，会发生形变，其电阻随之发生变化。

这种电阻变化是非线性的，即压力大小与电阻变化呈非线性关系。

通常来说，当物体施加的压力越大，FSR2.0的电阻值就越小。

反之，当物体施加的压力较小时，FSR2.0的电阻值较大。

通过测量FSR2.0的电阻值，我们可以推算出物体施加的压力大小。

为了更好地测量FSR2.0的电阻变化，我们需要将其连接到电路中。

通常，FSR2.0一端连接到一个电源供电，而另一端则连接到一个模拟到数字转换器（ADC）。

ADC的作用是将FSR2.0的电压信号转换为数字信号，以便计算机或其他电子设备能够对其进行处理和分析。

通过读取ADC输出的数字信号，我们可以了解到物体施加的压力大小和变化情况。

除了电阻变化原理外，FSR2.0还具备其他特性。

例如，它的响应速度较快，可以实现高频率的压力测量。

此外，FSR2.0的尺寸和形状可以根据应用需要进行定制，适用于不同的场景和环境。

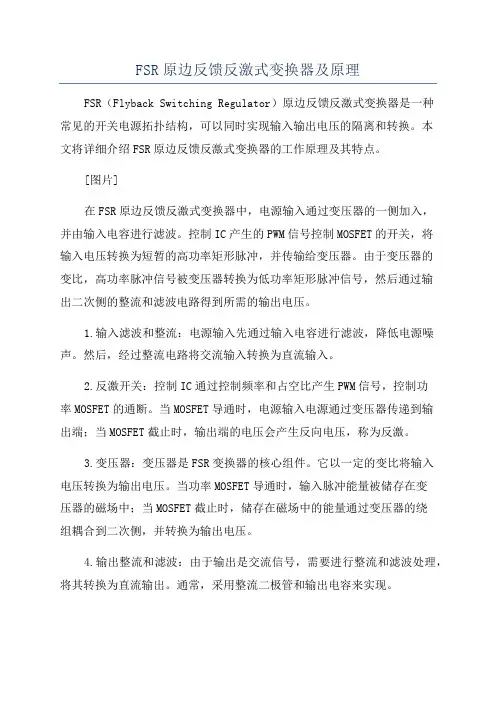

FSR原边反馈反激式变换器及原理FSR（Flyback Switching Regulator）原边反馈反激式变换器是一种常见的开关电源拓扑结构，可以同时实现输入输出电压的隔离和转换。

本文将详细介绍FSR原边反馈反激式变换器的工作原理及其特点。

[图片]在FSR原边反馈反激式变换器中，电源输入通过变压器的一侧加入，并由输入电容进行滤波。

控制IC产生的PWM信号控制MOSFET的开关，将输入电压转换为短暂的高功率矩形脉冲，并传输给变压器。

由于变压器的变比，高功率脉冲信号被变压器转换为低功率矩形脉冲信号，然后通过输出二次侧的整流和滤波电路得到所需的输出电压。

1.输入滤波和整流：电源输入先通过输入电容进行滤波，降低电源噪声。

然后，经过整流电路将交流输入转换为直流输入。

2.反激开关：控制IC通过控制频率和占空比产生PWM信号，控制功率MOSFET的通断。

当MOSFET导通时，电源输入电源通过变压器传递到输出端；当MOSFET截止时，输出端的电压会产生反向电压，称为反激。

3.变压器：变压器是FSR变换器的核心组件。

它以一定的变比将输入电压转换为输出电压。

当功率MOSFET导通时，输入脉冲能量被储存在变压器的磁场中；当MOSFET截止时，储存在磁场中的能量通过变压器的绕组耦合到二次侧，并转换为输出电压。

4.输出整流和滤波：由于输出是交流信号，需要进行整流和滤波处理，将其转换为直流输出。

通常，采用整流二极管和输出电容来实现。

1.隔离性：由于变压器的存在，输入与输出之间具有隔离性，使输出与输入之间不会存在电气连接。

这保证了输出的安全性和稳定性。

2.最小化元件数量：FSR变换器相对于其他开关电源结构，所需元件数量较少，减小了系统的复杂性。

3.简化控制电路：FSR变换器采用原边反馈控制方式，可实现电流和电压双回路控制，简化了控制电路的设计。

4.可实现多输出：FSR变换器可通过变压器的设计来实现多种输出，满足不同应用的需求。

反激式变换器(Flyback Converter)的工作原理反激式变换器以其电路结构简单,成本低廉而深受广大开发工程师的喜爱,它特别适合小功率电源以及各种电源适配器.但是反激式变换器的设计难点是变压器的设计,因为输入电压范围宽,特别是在低输入电压,满负载条件下变压器会工作在连续电流模式(CCM),而在高输入电压,轻负载条件下变压器又会工作在不连续电流模式(DCM);另外关于CCM模式反激变压器设计的论述文章极少,在大多数开关电源技术书籍的论述中, 反激变压器的设计均按完全能量传递方式(DCM模式)或临界模式来计算,但这样的设计并未真实反映反激变压器的实际工作情况,变压器的工作状态可能不是最佳.因此结合本人的实际调试经验和心得,讲述一下不完全能量传递方式(CCM) 反激变压器的设计.二.反激式变换器(Flyback Converter)的工作原理1).反激式变换器的电路结构如图一.2).当开关管Q1导通时,其等效电路如图二(a)及在导通时初级电流连续时的波形,磁化曲线如图二(b).当Q1导通,T1之初级线圈渐渐地会有初级电流流过,能量就会储存在其中.由于变压器初级与次级侧之线圈极性是相反的,因此二极管D1不会导通,输出功率则由Co来提供.此时变压器相当于一个串联电感Lp,初级线圈电流Ip可以表示为:Vdc=Lp*dip/dt此时变压器磁芯之磁通密度会从剩磁Br增加到工作峰值Bw.3.当Q1截止时, 其等效电路如图三(a)及在截止时次级电流波形,磁化曲线如图三(b).当Q1截止时,变压器之安匝数(Ampere-Turns NI)不会改变,因为∆B并没有相对的改变.当∆B向负的方向改变时(即从Bw降低到Br),在变压器所有线圈之电压极性将会反转,并使D1导通,也就是说储存在变压器中的能量会经D1,传递到Co和负载上.此时次级线圈两端电压为:Vs(t)=Vo+Vf (Vf为二极管D1的压降).次级线圈电流:Lp=(Np/Ns)2*Ls (Ls为次级线圈电感量)由于变压器能量没有完全转移,在下一次导通时,还有能量储存在变压器中,次级电流并没有降低到0值,因此称为连续电流模式或不完全能量传递模式(CCM).三.CCM模式下反激变压器设计的步骤1. 确定电源规格.1. .输入电压范围Vin=85—265Vac;2. .输出电压/负载电流:Vout1=5V/10A,Vout2=12V/1A;3. .变压器的效率ŋ=0.902. 工作频率和最大占空比确定.取:工作频率fosc=100KHz, 最大占空比Dmax=0.45.T=1/fosc=10us.Ton(max)=0.45*10=4.5usToff=10-4.5=5.5us.3. 计算变压器初与次级匝数比n(Np/Ns=n).最低输入电压Vin(min)=85*√2-20=100Vdc(取低频纹波为20V).根据伏特-秒平衡,有: Vin(min)* Dmax= (Vout+Vf)*(1-Dmax)*n.n= [Vin(min)* Dmax]/ [(Vout+Vf)*(1-Dmax)]n=[100*0.45]/[(5+1.0)*0.55]=13.644. 变压器初级峰值电流的计算.设+5V输出电流的过流点为120%;+5v和+12v整流二极管的正向压降均为1.0V. +5V输出功率Pout1=(V01+V f)*I01*120%=6*10*1.2=72W+12V输出功率Pout2=(V02+V f)*I02=13*1=13W变压器次级输出总功率Pout=Pout1+Pout2=85W如图四, 设Ip2=k*Ip1, 取k=0.41/2*(Ip1+Ip2)*Vin(min)*Ton(max)/T= Pout/ŋIp1=2*Pout/[ŋ(1+k)*Vin(min)*Dmax]=2*85/[0.90*(1+0.4)*100*0.45]=3.00AIp2=0.4*Ip1=1.20A5. 变压器初级电感量的计算.由式子Vdc=Lp*dip/dt,得:Lp= Vin(min)*Ton(max)/[Ip1-Ip2]=100*4.5/[3.00-1.20]=250uH6.变压器铁芯的选择.根据式子Aw*Ae=Pt*106/[2*ko*kc*fosc*Bm*j*ŋ],其中: Pt(变压器的标称输出功率)= Pout=85WKo(窗口的铜填充系数)=0.4Kc(磁芯填充系数)=1(对于铁氧体),变压器磁通密度Bm=1500 Gsj(电流密度): j=5A/mm2;Aw*Ae=85*106/[2*0.4*1*100*103*1500Gs*5*0.90]=0.157cm4考虑到绕线空间,选择窗口面积大的磁芯,查表:EER2834S铁氧体磁芯的有效截面积Ae=0.854cm2它的窗口面积Aw=148mm2=1.48cm2EER2834S的功率容量乘积为Ap =Ae*Aw=1.48*0.854=1.264cm4 >0.157cm4故选择EER2834S铁氧体磁芯.7.变压器初级匝数及气隙长度的计算.1).由Np=Lp*(Ip1-Ip2)/[Ae*Bm],得:Np=250*(3.00-1.20)/[85.4*0.15] =35.12 取Np=36由Lp=uo*ur*Np2*Ae/lg,得:气隙长度lg=uo*ur*Ae*Np2/Lp=4*3.14*10-7*1*85.4mm2*362/(250.0*10-3mH)=0.556mm 取lg=0.6mm2). 当+5V限流输出,Ip为最大时(Ip=Ip1=3.00A),检查Bmax.Bmax=Lp*Ip/[Ae*Np]=250*10-6*3.00/[85.4 mm2*36]=0.2440T=2440Gs <3000Gs因此变压器磁芯选择通过.8. 变压器次级匝数的计算.Ns1(5v)=Np/n=36/13.64=2.64 取Ns1=3Ns2(12v)=(12+1)* Ns1/(5+1)=6.50 取Ns2=7故初次级实际匝比:n=36/3=129.重新核算占空比Dmax和Dmin.1).当输入电压为最低时: Vin(min)=100Vdc.由Vin(min)* Dmax= (Vout+Vf)*(1-Dmax)*n,得:Dmax=(Vout+Vf)*n/[(Vout+Vf)*n+ Vin(min)]=6*12/[6*12+100]=0.4182).当输入电压为最高时: Vin(max)=265*1.414=374.7Vdc.Dmin=(Vout+Vf)*n/[(Vout+Vf)*n+ Vin(max)]=6*12.00/[6*12.00+374.7]=0.1610. 重新核算变压器初级电流的峰值Ip和有效值Ip(rms).1).在输入电压为最低Vin(min)和占空比为Dmax条件下,计算Ip值和K值.(如图五)设Ip2=k*Ip1.实际输出功率Pout'=6*10+13*1=73W1/2*(Ip1+Ip2)*Vin(min)*Ton(max)/T= Pout'/ŋ(1)K=1-[Vin(min)* Ton(max)]/(Ip1*Lp) (2)由(1)(2)得:Ip1=1/2*{2*Pout'*T/[ŋ* Vin(min)*Ton(max)]+Vin(min)* Ton(max)/Lp}=0.5*{2*73*10/[0.90*100*4.18]+100*4.18/250.0}=2.78AK=1-100*4.18/[2.78*250]=0.40Ip2=k*Ip1=2.78*0.40=1.11A2).初级电流有效值Ip(rms)=[Ton/(3T)*(Ip12+Ip22+Ip1*Ip2)]1/2=[0.418/3*(2.782+1.112+2.78*1.11)] 1/2=1.30A11. 次级线圈的峰值电流和有效值电流计算:当开关管截止时, 变压器之安匝数(Ampere-Turns NI)不会改变,因为∆B并没有相对的改变.因此开关管截止时,初级峰值电流与匝数的乘积等于次级各绕组匝数与峰值电流乘积之和(Np*Ip=Ns1*Is1p+Ns2*Is2p).由于多路输出的次级电流波形是随各组负载电流的不同而不同, 因而次级电流的有效值也不同.然而次级负载电流小的回路电流波形,在连续时接近梯形波,在不连续时接近三角波,因此为了计算方便,可以先计算负载电流小的回路电流有效值.1).首先假设+12V输出回路次级线圈的电流波形为连续,电流波形如下(图一):1/2*[Is2p +Is2b]*toff/T=I02(3)Ls1*[Is2p–Is2b]/toff=V02+Vf (4)Ls2/Lp=(Ns2/Np)2(5)由(3)(4)(5)式得:Is2p=1/2*{2*I02/[1-D]+[V02+Vf]*[1-D]*T*Np2/[Ns22*Lp]}=0.5*{2*1/[1-0.418]+[12+1]*[1-0.418]*10*362/[72*250]}=5.72AIs2b =I01/[1-D]-1/2*[V01+Vf]*[1-D]*Np2/[Ns22*Lp]=1/0.582-0.5*13*0.582*10*362/[72*250]=-2.28A <0因此假设不成立.则+12V输出回路次级线圈的电流波形为不连续, 电流波形如上(图七). 令+12V整流管导通时间为t’.将Is2b=0代入(3)(4)(5)式得:1/2*Is2p*t’/T=I02(6)Ls1*Is2p/t’=V02+Vf (7)Ls2/Lp=(Ns2/Np)2(8)由(6)(7)(8)式得:Is2p={(V02+Vf)*2*I02*T*Np2/[Lp*Ns22]}1/2={2*1*[12+1]*10*362/[72*250]} 1/2=5.24At’=2*I02*T/ Is2p=2*1*10/5.24=3.817us2).+12V输出回路次级线圈的有效值电流:Is2(rms)= [t’/(3T)]1/2*Is2p=[3.817/3*10] 1/2*5.24=1.87A3).+5v输出回路次级线圈的有效值电流计算:Is1rms= Is2(rms)*I01/I02=1.87*10/1=18.7A12.变压器初级线圈和次级线圈的线径计算.1).导线横截面积:前面已提到,取电流密度j=5A/mm2变压器初级线圈:导线截面积= Ip(rms)/j=1.3A/5A/mm2=0.26mm2变压器次级线圈:(+5V)导线截面积= Is1(rms)/j=18.7A/5A/mm2=3.74 mm2(+12V)导线截面积= Is2(rms)/j=1.87A/5A/mm2=0.374mm22).线径及根数的选取.考虑导线的趋肤效应,因此导线的线径建议不超过穿透厚度的2倍.穿透厚度=66.1*k/(f)1/2k为材质常数,Cu在20℃时k=1.=66.1/(100*103)1/2=0.20因此导线的线径不要超过0.40mm.由于EER2834S骨架宽度为22mm,除去6.0mm的挡墙宽度,仅剩下16.0mm的线包宽度.因此所选线径必须满足每层线圈刚好绕满.3).变压器初级线圈线径:线圈根数=0.26*4/[0.4*0.4*3.14]=0.26/0.1256=2取Φ0.40*2根并绕18圈,分两层串联绕线.4).变压器次级线圈线径:+5V: 线圈根数=3.74/0.1256=30取Φ0.40*10根并绕3圈, 分三层并联绕线.+12V: 线圈根数=0.374/0.1256=3取Φ0.40*1根并绕7圈, 分三层并联绕线.5).变压器绕线结构及工艺.为了减小变压器的漏感,建议采取三文治绕法,而且采取该绕法的电源EMI性能比较好.四.结论.由于连续模式下电流峰值比不连续模式下小,开关管的开关损耗较小,因此在功率稍大的反激变换器中均采用连续模式,且电源的效率比较高.由于反激式变压器的设计是反激变换器的设计重点,也是设计难点,如果参数不合理,则会直接影响到整个变换器的性能,严重者会造成磁芯饱和而损害开关管,因此在设计反激变压器时应小心谨慎,而且变压器的参数需要经过反复试验才能达到最佳.。

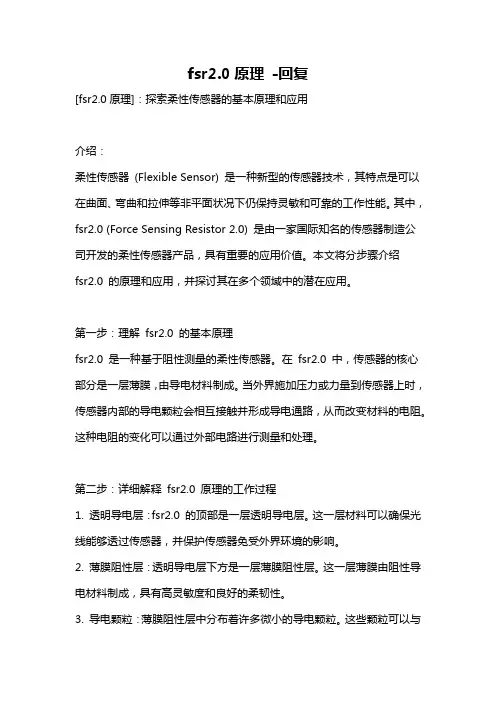

fsr2.0原理-回复[fsr2.0原理]：探索柔性传感器的基本原理和应用介绍：柔性传感器(Flexible Sensor) 是一种新型的传感器技术，其特点是可以在曲面、弯曲和拉伸等非平面状况下仍保持灵敏和可靠的工作性能。

其中，fsr2.0 (Force Sensing Resistor 2.0) 是由一家国际知名的传感器制造公司开发的柔性传感器产品，具有重要的应用价值。

本文将分步骤介绍fsr2.0 的原理和应用，并探讨其在多个领域中的潜在应用。

第一步：理解fsr2.0 的基本原理fsr2.0 是一种基于阻性测量的柔性传感器。

在fsr2.0 中，传感器的核心部分是一层薄膜，由导电材料制成。

当外界施加压力或力量到传感器上时，传感器内部的导电颗粒会相互接触并形成导电通路，从而改变材料的电阻。

这种电阻的变化可以通过外部电路进行测量和处理。

第二步：详细解释fsr2.0 原理的工作过程1. 透明导电层：fsr2.0 的顶部是一层透明导电层。

这一层材料可以确保光线能够透过传感器，并保护传感器免受外界环境的影响。

2. 薄膜阻性层：透明导电层下方是一层薄膜阻性层。

这一层薄膜由阻性导电材料制成，具有高灵敏度和良好的柔韧性。

3. 导电颗粒：薄膜阻性层中分布着许多微小的导电颗粒。

这些颗粒可以与周围的颗粒相互接触，当外界施加压力时，颗粒之间的接触面积增大，形成导电通路。

4. 电阻变化：当传感器受到力量作用时，颗粒的接触面积改变，从而改变了薄膜阻性层的整体电阻。

这一电阻的变化可以通过外部电路进行检测。

5. 信号处理：传感器所产生的电阻变化信号通过外部电路进行放大、滤波和数字转换，变成能够读取和理解的电压或数字信号。

第三步：探讨fsr2.0 的应用领域1. 人机交互：fsr2.0 可以应用于触摸屏、手势识别等人机交互设备上。

通过检测触摸屏的压力，可以实现更精准、敏感的触摸操作。

2. 医疗保健：fsr2.0 可以用于生理监测和康复训练等医疗保健领域。

ACF反激电路⼯作原理有源钳位反激电路⼯作原理1、前⾔传统的硬开关反激变换器功率开关管电压、电流应⼒⼤，变压器的漏感引起电压尖峰，必须采⽤⽆源RCD吸收电路进⾏箝位限制，RCD吸收电路的电阻R产⽣额外的功率损耗，降低系统效率，如图1所⽰。

如果将RCD吸收电路的电阻R去掉，同时将⼆极管换成功率MOSFET，这样就变成了有源箝位反激变换器，通过磁化曲线在第⼀、第三象限交替⼯作，将吸收电路的电容Cc吸收的电压尖峰能量，回馈到输⼊电压，从⽽实现系统的正常⼯作。

2、有源箝位反激变换器⼯作原理⾮连续模式DCM有源箝位反激变换器电路结构及相关波形如上所⽰，图中的各个元件定义如下：Lm：变压器初级激磁电感Lr：变压器初级漏感Lp：变压器初级总电感，Lp=Lm+Lrn：变压器初级和次级的匝⽐，n=Np/NsQ1：主功率开关管，DQ1、CQ1为Q1寄⽣体⼆极管和寄⽣输出电容Cc1：Cc1=Cc+CQ1+Cto Qc：箝位开关管，DQc、CQc 为Qc寄⽣体⼆极管和寄⽣输出电容Do：次级输出整流⼆极管Cc：箝位电容Cr：CQ1、CQc以及其它杂散谐振电容Cto总和，Cr=CQ1+CQc+Cto Vsw：Q1的D、S两端电压Vin：输⼊直流电压Vo：输出直流电压Vc：箝位电容3、有源箝位反激变换器开关周期时序分解每个开关周期根据其⼯作状态可以分为8个⼯作状态，各个⼯作模式的状态及等效电路图分别讨论如下：图2：有源箝位反激变换器波形(⾮连续模式DCM)在t0时刻，Q1处于导通状态，Qc、Do保持关断状态。

Lp两端所加的电压为Vin，上端为Vin，下端为0V电位。

Lp激磁，其电流从0开始，随着时间线性上升。

磁芯内磁通量?与激磁电流成正⽐，随着时间线性上升。

副边电感反向截⽌，整流⼆极管反向电压为-(Vin/n+Vo)。

图3：模式1(Q1导通，Qc、Do关断)在t1时刻，Q1关断，Qc 、Do 保持关断状态。

Q1关断后，Lp 和Cr 谐振，激磁电流对1Q C 充电，对QC C 放电，Vsw 电压谐振上升。

5.2 反激变换器反激变换器就是在Buck-Boost变换器的开关管与续流二极管之间插入高频开关变压器，从而实现输入与输出电气隔离的一种DC-DC变换器，因此，反激变换器实际上就是带隔离的Buck-Boost变换器。

反激变换器能量传输的时机与正激变换器正好相反，它是在开关关断期间向负载传输能量。

由于反激变换器的高频变压器除了起变压作用外，还相当于一个储能电感，因此，反激变换器也称之为“电感储能式变换器”或“电感变换器”。

5.2.1 单管反激变换器的组成和工作原理1. 单管反激变换器的电路组成及工作原理单管反激变换器的主电路结构如图5.2.1所示，图中V i为输入电压、V O为输出电压、i O 为输出电流、VT为开关管，VD为续流二极管、C为输出滤波电容、R L为负载电阻。

L1、L2为高频变压器T的原、副边分别对应的电感，流过原、副边的电流分别为i N1、i N2，变压器变比n=N1/N2，变压器变比的倒数用“γ”表示，即γ= N2/N1（后面的分析会发现：对于反激变换器，其有关表达式中用“γ”表示更好）。

oV图5.2.1单端反激变换器的主电路图单管反激变换器的工作原理：在开关管VT导通期间，输入电压V i加在一次电感L1上，流过原边的电流i N1线性增加，高频变压器将电能转换成磁能储存在电感L1中。

因二次绕组同名端与一次绕组同名端相反，使得整流二极管VD因反偏而截止，二次侧无电流流过，负载仅由输出滤波电容C提供电能。

在开关管VT关断期间，流过原边的电流i N1变为零，其变压器二次侧感应电压使续流二极管VD正偏而导通，储存在变压器原边电感L1中的磁能通过互感耦合到L2，变压器释放能量，流过变压器副边的电流i N2线性减小。

可见，反激变换器的高频变压器实际是一个初级与次级紧密耦合的电感器。

显然，对于反激变换器，当晶体管导通时，高频开关变压器的初级电感线圈储存能量；而当晶体管关断时，初级线圈中储存的能量才通过次级线圈释放给负载，即反激变换器在开关管导通期间储存能量，而在开关管关断期间才向负载传递能量。

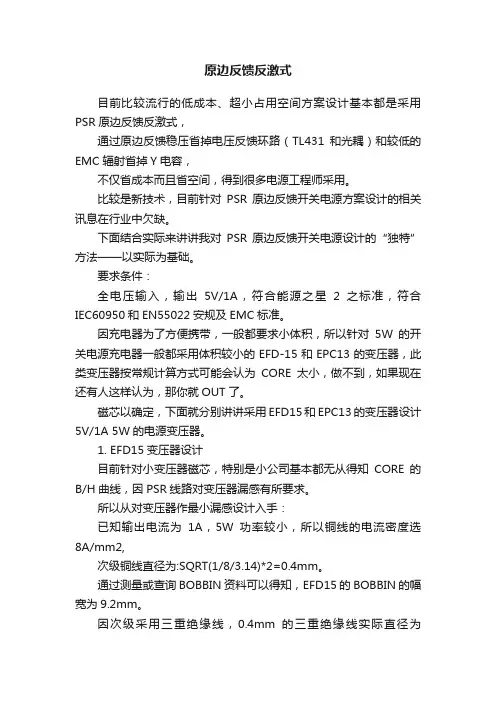

原边反馈反激式目前比较流行的低成本、超小占用空间方案设计基本都是采用PSR原边反馈反激式，通过原边反馈稳压省掉电压反馈环路（TL431和光耦）和较低的EMC辐射省掉Y电容，不仅省成本而且省空间，得到很多电源工程师采用。

比较是新技术，目前针对PSR原边反馈开关电源方案设计的相关讯息在行业中欠缺。

下面结合实际来讲讲我对PSR原边反馈开关电源设计的“独特”方法——以实际为基础。

要求条件：全电压输入，输出5V/1A，符合能源之星2之标准，符合IEC60950和EN55022安规及EMC标准。

因充电器为了方便携带，一般都要求小体积，所以针对5W的开关电源充电器一般都采用体积较小的EFD-15和EPC13的变压器，此类变压器按常规计算方式可能会认为CORE太小，做不到，如果现在还有人这样认为，那你就OUT了。

磁芯以确定，下面就分别讲讲采用EFD15和EPC13的变压器设计5V/1A 5W的电源变压器。

1. EFD15变压器设计目前针对小变压器磁芯，特别是小公司基本都无从得知CORE的B/H曲线，因PSR线路对变压器漏感有所要求。

所以从对变压器作最小漏感设计入手：已知输出电流为1A，5W功率较小，所以铜线的电流密度选8A/mm2,次级铜线直径为:SQRT(1/8/3.14)*2=0.4mm。

通过测量或查询BOBBIN资料可以得知，EFD15的BOBBIN的幅宽为9.2mm。

因次级采用三重绝缘线，0.4mm的三重绝缘线实际直径为0.6mm.为了减小漏感把次级线圈设计为1整层，次级杂数为：9.2/0.6mm=15.3Ts,取15Ts.因IC内部一般内置VDS耐压600~650V的MOS，考虑到漏感尖峰，需留50~100V的应力电压余量，所以反射电压需控制在100V以内，得：(Vout+VF)*n<100,即：n<100/（5+1）,n<16.6,取n=16.5,得初级匝数NP=15*16.5=247.5取NP=248，代入上式验证，（Vout+VF）*(NP/NS)<100,即(5+1)*(248/15)=99.2<100,成立。

反激式开关电源变压器设计原理(Flyback Transformer Design Theory)第一节. 概述.反激式(Flyback)转换器又称单端反激式或"Buck-Boost"转换器.因其输出端在原边绕组断开电源时获得能量故而得名.离线型反激式转换器原理图如图.一、反激式转换器的优点有:1. 电路简单,能高效提供多路直流输出,因此适合多组输出要求.2. 转换效率高,损失小.3. 变压器匝数比值较小.4. 输入电压在很大的范围内波动时,仍可有较稳定的输出,目前已可实现交流输入在 85~265V间.无需切换而达到稳定输出的要求.二、反激式转换器的缺点有:1. 输出电压中存在较大的纹波,负载调整精度不高,因此输出功率受到限制,通常应用于150W以下.2. 转换变压器在电流连续(CCM)模式下工作时,有较大的直流分量,易导致磁芯饱和,所以必须在磁路中加入气隙,从而造成变压器体积变大.3. 变压器有直流电流成份,且同时会工作于CCM / DCM两种模式,故变压器在设计时较困难,反复调整次数较顺向式多,迭代过程较复杂.第二节. 工作原理在图1所示隔离反驰式转换器(The isolated flyback converter)中, 变压器" T "有隔离与扼流之双重作用.因此" T "又称为Transformer- choke.电路的工作原理如下:当开关晶体管 Tr ton时,变压器初级Np有电流 Ip,并将能量储存于其中(E = LpIp / 2).由于Np与Ns极性相反,此时二极管D反向偏压而截止,无能量传送到负载.当开关Tr off 时,由楞次定律 : (e = -N△Φ/△T)可知,变压器原边绕组将产生一反向电势,此时二极管D正向导通,负载有电流IL流通.反激式转换器之稳态波形如图2.由图可知,导通时间 ton的大小将决定Ip、Vce的幅值:Vce max = VIN / 1-DmaxVIN: 输入直流电压 ; Dmax : 最大工作周期Dmax = ton / T由此可知,想要得到低的集电极电压,必须保持低的Dmax,也就是Dmax＜0.5,在实际应用中通常取Dmax = 0.4,以限制Vcemax ≦ 2.2VIN.开关管Tr on时的集电极工作电流Ie,也就是原边峰值电流Ip 为: Ic = Ip = IL / n. 因IL = Io,故当Io一定时,匝比 n的大小即决定了Ic 的大小,上式是按功率守恒原则,原副边安匝数相等 NpIp = NsIs而导出. Ip亦可用下列方法表示:Ic = Ip = 2Po / (η*VIN*Dmax) η: 转换器的效率公式导出如下:输出功率 : Po = LIp2η / 2T输入电压 : VIN = L di / dt设di = Ip,且 1 / dt = f / Dmax,则:VIN = LIpf / Dmax 或 Lp = VIN*Dmax / Ipf则Po又可表示为 :Po = ηVINf DmaxIp2 / 2f Ip = 1/2ηVINDmaxIp∴ Ip = 2Po / ηVINDmax上列公式中 :VIN : 最小直流输入电压 (V)Dmax : 最大导通占空比Lp : 变压器初级电感 (mH)Ip : 变压器原边峰值电流 (A)f : 转换频率 (KHZ)图2 反激式转换器波形图由上述理论可知,转换器的占空比与变压器的匝数比受限于开关晶体管耐压与最大集电极电流,而此两项是导致开关晶体成本上升的关键因素,因此设计时需综合考量做取舍.反激式变换器一般工作于两种工作方式 :1. 电感电流不连续模式DCM (Discontinuous Inductor Current Mode)或称 " 完全能量转换 ": ton时储存在变压器中的所有能量在反激周期 (toff)中都转移到输出端.2. 电感电流连续模式CCM ( Continuous Inductor Current Mode) 或称 " 不完全能量转换 " : 储存在变压器中的一部分能量在toff末保留到下一个ton周期的开始.DCM和CCM在小信号传递函数方面是极不相同的,其波形如图3.实际上,当变换器输入电压VIN 在一个较大范围内发生变化,或是负载电流IL在较大范围内变化时,必然跨越着两种工作方式.因此反激式转换器要求在DCM / CCM都能稳定工作.但在设计上是比较困难的.通常我们可以以DCM / CCM 临界状态作设计基准.,并配以电流模式控制PWM.此法可有效解决DCM时之各种问题,但在 CCM时无消除电路固有的不稳定问题.可用调节控制环增益编离低频段和降低瞬态响应速度来解决CCM时因传递函数 " 右半平面零点 "引起的不稳定.DCM和CCM在小信号传递函数方面是极不相同的,其波形如图3.图3 DCM / CCM原副边电流波形图实际上,当变换器输入电压VIN在一个较大范围内发生变化,或是负载电流 IL在较大范围内变化时,必然跨越着两种工作方式.因此反激式转换器要求在DCM / CCM都能稳定工作.但在设计上是比较困难的.通常我们可以以DCM / CCM临界状态作设计基准.,并配以电流模式控制PWM.此法可有效解决DCM时之各种问题,但在CCM时无消除电路固有的不稳定问题.可用调节控制环增益编离低频段和降低瞬态响应速度来解决CCM时因传递函数 " 右半平面零点 "引起的不稳定.在稳定状态下,磁通增量ΔΦ在ton时的变化必须等于在"toff"时的变化,否则会造成磁芯饱和.因此,ΔΦ = VIN ton / Np = Vs*toff / Ns即变压器原边绕组每匝的伏特/秒值必须等于副边绕组每匝伏特/秒值.比较图3中DCM与CCM之电流波形可以知道:DCM状态下在Tr ton期间,整个能量转移波形中具有较高的原边峰值电流,这是因为初级电感值Lp相对较低之故,使Ip急剧升高所造成的负面效应是增加了绕组损耗(winding lose)和输入滤波电容器的涟波电流,从而要求开关晶体管必须具有高电流承载能力,方能安全工作.在CCM状态中,原边峰值电流较低,但开关晶体在ton状态时有较高的集电极电流值.因此导致开关晶体高功率的消耗.同时为达成CCM,就需要有较高的变压器原边电感值Lp,在变压器磁芯中所储存的残余能量则要求变压器的体积较DCM时要大,而其它系数是相等的.综上所述,DCM与CCM的变压器在设计时是基本相同的,只是在原边峰值电流的定义有些区别 ( CCM时 Ip = Imax - Imin ).第三节 FLYBACK TANSFORMER DESIGN一、FLYBACK变压器设计之考量因素:1. 储能能力.当变压器工作于CCM方式时,由于出现了直流分量,需加AIR GAP,使磁化曲线向 H 轴倾斜,从而使变压器能承受较大的电流,传递更多的能量.Ve: 磁芯和气隙的有效体积.or P = 1/2Lp (Imax2 - Imin2)式中Imax, Imin ——为导通周期末,始端相应的电流值.由于反激式变压器磁芯只工作在第一象限磁滞回线,磁芯在交、直流作用下的B.H效果与AIR GAP大小有密切关联,如图4.在交流电流下气隙对ΔBac无改变效果,但对ΔHac将大大增加,这是有利的一面,可有效地减小CORE的有效磁导率和减少原边绕组的电感.在直流电流下气隙的加入可使CORE承受更加大的直流电流去产生HDC,而BDC却维持不变,因此在大的直流偏置下可有效地防止磁芯饱和,这对能量的储存与传递都是有利的. 当反激变压器工作于CCM时,有相当大的直流成份,这时就必须有气隙.外加的伏秒值,匝数和磁芯面积决定了B轴上ΔBac值; 直流的平均电流值,匝数和磁路长度决定了H轴上HDC值的位置. ΔBac对应了ΔHac 值的范围.可以看出,气隙大ΔHac就大. 如此,就必须有足够的磁芯气隙来防止饱和状态并平稳直流成分.图 4 有无气隙时返驰变压器磁芯第一象限磁滞回路2. 传输功率 .由于CORE材料特性,变压器形状(表面积对体积的比率),表面的热幅射,允许温升,工作环境等的不特定性,设计时不可把传输功率与变压器大小简单的作联系,应视特定要求作决策.因此用面积乘积法求得之AP值通常只作一种参考. 有经验之设计者通常可结合特定要求直接确定CORE之材质,形状,规格等.3. 原,副边绕组每匝伏数应保持相同.设计时往往会遇到副边匝数需由计算所得分数匝取整,而导致副边每匝伏数低于原边每匝伏数. 如此引起副边的每匝伏秒值小于原边,为使其达到平衡就必须减小 ton时间,用较长的时间来传输电能到输出端. 即要求导通占空比D小于0.5. 使电路工作于DCM模式.但在此需注意: 若 Lp太大,电流上升斜率小,ton时间又短(＜50%),很可能在"导通"结束时,电流上升值不大,出现电路没有能力去传递所需功率的现象. 这一现象是因系统自我功率限制之故.可通过增加AIR GAP和减小电感Lp,使自我限制作用不会产生来解决此问题.4. 电感值Lp .电感Lp在变压器设计初期不作重点考量. 因为Lp只影响开关电源的工作方式. 故此一参数由电路工作方式要求作调整. Lp的最大值与变压器损耗最小值是一致的. 如果设计所得Lp大,又要求以CCM方式工作,则刚巧合适. 而若需以DCM方式工作时,则只能用增大AIR GAP,降低Lp来达到要求,这样,一切均不会使变压器偏离设计.在实际设计中通过调整气隙大小来选定能量的传递方式(DCM / CCM) . 若工作于DCM方式,传递同样的能量峰值电流是很高的. 工作中开关Tr,输出二极体D以及电容C产生最大的损耗,变压器自身产生最大的铜损(I2R). 若工作于CCM方式,电感较大时,电流上升斜率低虽然这种状况下损耗最小,但这大的磁化直流成分和高的磁滞将使大多数铁磁物质产生磁饱和. 所以设计时应使用一个折衷的方法,使峰值电流大小适中,峰值与直流有效值的比值比较适中. 只要调整一个合适的气隙,就可得到这一传递方式,实现噪音小,效率合理之佳况.5. 磁饱和瞬时效应.在瞬变负载状况下,即当输入电压为VINmax而负载电流为Iomin时,若Io突然增加,则控制电路会立即加宽脉冲以提供补充功率. 此时,会出现VINmax和Dmax并存,即使只是一个非常短的时间,变压器也会出现饱和,引起电路失控. 为克服此一瞬态不良效应,可应用下述方法:变压器按高输入电压(VINmax),宽脉冲(Dmax)进行设计. 即设定低的ΔB工作模式,高的原边绕组匝数,但此方法之缺点是使变压器的效率降低.例 : 60watts ADAPTER POWER MAIN X'FMRINPUT : 90 ~ 264 Vac 47 ~ 63 HZ ;OUTPUT : DC 19V 0 ~ 3.16A ; Vcc = 12VDC 0.1Aη≧ 0.83 ; f s =70KHZ ; Duty cylce over 50%△t ≦40o (表面) @ 60W ; X'FMR限高 21mm.CASE Surface Temperature ≦ 78℃ .Note : Constant Voltage & Current Design (CR6848,CR6850) Step1. 选择CORE材质,确定△B本例为ADAPTER DESIGN,由于该类型机散热效果差,故选择CORE 材质应考量高Bs,低损耗及高μi材质,结合成本考量,在此选用Ferrite Core, 以TDK 之 PC40 or PC44为优选, 对比TDK DATA BOOK, 可知 PC44材质单位密度相关参数如下: μi = 2400 ± 25% Pvc = 300KW /m2 @100KHZ ,100℃Bs = 390mT Br = 60mT @ 100℃Tc = 215℃为防止X'FMR出现瞬态饱和效应, 此例以低△B设计.选△B = 60%Bm, 即△B = 0.6 * (390 - 60) = 198mT ≒0.2 TStep2 确定Core Size和 Type.1> 求core AP以确定 sizeAP= AW*Ae=(Pt*104)/(2ΔB*fs*J*Ku)= [(60/0.83+60)*104]/(2*0.2*70*103*400*0.2) = 0.59cm4式中 Pt = Po /η +Po 传递功率;J : 电流密度 A / cm2 (300~500) ; Ku: 绕组系数 0.2 ~ 0.5 .2> 形状及规格确定.形状由外部尺寸,可配合BOBBIN, EMI要求等决定,规格可参考AP值及形状要求而决定, 结合上述原则, 查阅TDK之DATA BOOK,可知RM10, LP32/13, EPC30均可满足上述要求,但RM10和EPC30可用绕线容积均小于LP32/13,在此选用LP32/13 PC44,其参数如下:Ae = 70.3 mm2 Aw = 125.3mm2 AL = 2630±25% le = 64.0mm AP = 0.88 cm4 Ve = 4498mm3 Pt = 164W ( forward )Step3 估算临界电流 IOB ( DCM / CCM BOUNDARY )本例以IL达80% Iomax时为临界点设计变压器.即 : IOB = 80%*Io(max) = 0.8*3.16 = 2.528 AStep4 求匝数比 nn = [VIN(min) / (Vo + Vf)] * [Dmax / (1-Dmax)] VIN(min) = 90*√2 - 20 = 107V= [107 / (19 + 0.6)] *[0.5 / (1- 0.5)]= 5.5 ≒ 6匝比 n 可取 5 或 6,在此取 6 以降低铁损,但铜损将有所增加.CHECK Dmax:Dmax = n (Vo +Vf) / [VINmin + n (Vo + Vf)]= 6*(19 + 0.6) /[107 + 6*(19 + 0.6)] = 0.52Step5 求CCM / DCM临ΔISB = 2IOB / (1-Dmax) = 2*2.528 / (1-0.52) = 10.533Step6 计算次级电感 Ls 及原边电感 LpLs = (Vo + Vf)(1-Dmax) * Ts / ΔISB = (19+0.6) * (1-0.52) * (1/70000) / 10=12.76uHLp = n2 Ls = 62 * 12.76 = 459.4 uH ≒ 460此电感值为临界电感,若需电路工作于CCM,则可增大此值,若需工作于DCM则可适当调小此值.Step7 求CCM时副边峰值电流ΔispIo(max) = (2ΔIs + ΔISB) * (1- Dmax) / 2 ΔIs = Io(max) / (1-Dmax) - (ΔISB / 2 )ΔIsp = ΔISB +ΔIs = Io(max) / (1-Dmax) + (ΔISB/2) = 3.16 / (1-0.52) + 10.533 / 2=11.85AStep8 求CCM时原边峰值电流ΔIppΔIpp = ΔIsp / n = 11.85 / 6 = 1.975 AStep9 确定Np、Ns1> NpNp = Lp * ΔIpp / (ΔB* Ae) = 460*1.975 / (0.2*70.3) = 64.6 Ts因计算结果为分数匝,考虑兼顾原、副边绕组匝数取整,使变压器一、二次绕组有相同的安匝值,故调整 Np =60Ts OR Np = 66Ts考量在设定匝数比n时,已有铜损增加,为尽量平衡Pfe与Pcu,在此先选Np = 60 Ts.2> NsNs = Np / n = 60 / 6 = 10 Ts3> Nvcc求每匝伏特数Va Va = (Vo + Vf) / Ns = (19+0.6) / 10 = 1.96 V/Ts∴ Nvcc = (Vcc + Vf) / Va =(12+1)/1.96=6.6 Step10 计算AIR GAPlg = Np2*μo*Ae / Lp = 602*4*3.14*10-7*70.3 / 0.46 = 0.69 mmStep11 计算线径dw1> dwpAwp = Iprms / J Iprms = Po / η/ VIN(min) = 60/0.83/107 = 0.676AAwp = 0.676 / 4 J取4A / mm2 or 5A / mm2= 0.1 (取Φ0.35mm*2)2> dwsAws = Io / J = 3.16 / 4 (Φ1.0 mm)量可绕性及趋肤效应,采用多线并绕,单线不应大于Φ0.4, Φ0.4之Aw= 0.126mm2, 則 0.79 (即Ns采用Φ0.4 * 6)3> dwvcc Awvcc = Iv / J = 0.1 /4上述绕组线径均以4A / mm2之计算,以降低铜损,若结构设计时线包过胖,可适当调整J之取值.4> 估算铜窗占有率.0.4Aw ≧Np*rp*π(1/2dwp)2 +Ns*rs*π(1/2dws)2 + Nvcc*rv*π(1/2dwv)20.4Aw≧60*2*3.14*(0.35/2)2+10*6*3.14+(0.4/2)2+7*3.14*(0.18/2)2≧ 11.54 + 7.54 + 0.178 = 19.260.4 * 125.3 = 50.1250.12 > 19.26 OKStep12 估算损耗、温升1.2.求出各绕组之线长.3.4.求出各绕组之RDC和Rac @100℃5.求各绕组之损耗功率6.加总各绕组之功率损耗(求出Total值)如 : Np = 60Ts , LP32/13BOBBIN绕线平均匝长 4.33cm则 INP = 60*4.33 = 259.8 cm Ns =10Ts则 INS = 10*4.33 = 43.3 cmNvcc = 7Ts則 INvc = 7 * 4.33 = 30.31cm查线阻表可知 : Φ0.35mm WIRE RDC =0.00268Ω/cm @ 100℃Φ0.40mm WIRE RDC = 0.00203Ω/cm @ 100℃Φ0.18mm WIRE RDC = 0.0106Ω/cm @ 100℃R@100℃ = 1.4*R@20℃求副边各电流值. 已知Io = 3.16A.副边平均峰值电流 : Ispa = Io / (1-Dmax ) = 3.16 / (1- 0.52) = 6.583A 副边直流有效电流: Isrms = √〔(1-Dmax)*I2spa〕= √(1- 0.52)*6.5832 = 4.56A副边交流有效电流: Isac = √(I2srms - Io2) = √(4.562-3.162) = 3.29A 求原边各电流值 :∵ Np*Ip = Ns*Is原边平均峰值电流 : Ippa = Ispa / n = 6.58 / 6 = 1.097A原边直流有效电流 : Iprms = Dmax * Ippa = 1.097 * 0.52 = 0.57A原边交流有效电流: Ipac = √D*I2ppa = 1.097*√0.52 = 0.79A求各绕组交、直流电阻.原边 : RPDC = ( lNp * 0.00268 ) / 2 = 0.348ΩRpac = 1.6RPDC = 0.557Ω副边 : RSDC = ( lNS*0.00203 ) /6 = 0.0146ΩRsac = 1.6RSDC = 0.0243ΩVcc绕组 : RDC =30.31*0.0106 = 0.321Ω计算各绕组交直流损耗:副边直流损 : PSDC = Io2RSDC = 3.162 * 0.0146 = 0.146W交流损 : Psac = I2sac*Rsac = 3.292*0.0234 = 0.253WTotal : Ps = 0.146 + 0.253 = 0.399 W原边直流损 : PPDC = Irms2RPDC = 0.572 * 0.348 = 0.113W交流損 : Ppac = I2pac*Rpac = 0.792*0.557 = 0.348W忽略Vcc绕组损耗(因其电流甚小) Total Pp = 0.461W总的线圈损耗 : Pcu = Pc + Pp = 0.399 + 0.461 = 0.86 W2> 计算铁损 PFe查TDK DATA BOOK可知PC44材之△B = 0.2T 时,Pv = 0.025W / cm2LP32 / 13之Ve = 4.498cm3PFe = Pv * Ve = 0.025 * 4.498 = 0.112W1.2.Ptotal = Pcu + PFe = 0.6 + 0.112 = 0.972 W3.4.估算温升△t依经验公式△t = 23.5PΣ/√Ap = 23.5 * 0.972 / √0.88 = 24.3 ℃估算之温升△t小于SPEC,设计OK.Step13 结构设计查LP32 / 13 BOBBIN之绕线幅宽为 21.8mm.考量安规距离之沿面距离不小于6.4mm.为减小LK提高效率,采用三明治结构,其结构如下 :X'FMR结构 :Np#13.2 / 3.22 -- AΦ0.35 * 2301LSHI#23.2 / 3.2SHI- 42mils * 1213LNs#33.2 / 3.28.9 - 6.7Φ0.4 * 6103LSHI#43.2 / 3.2SHI- 42mils * 1211LNp#53.2 / 3.2A -- 1Φ0.35 * 2301LNvcc#63.2 / 3.23 -- 4Φ0.1872L#7连结两A 点2L。

反激电路工作原理
反激电路是一种常见的电路拓扑结构，常用于直流至直流的变换器或稳压器中。

它通过一个开关元件周期性地将能量储存到电感中，然后释放到负载中，以实现电能的转换或稳定输出。

反激电路的基本工作原理如下：当开关元件（通常为开关管或MOSFET）导通时，电源的直流电压通过电感和负载电阻，经过电容滤波后供应给负载。

同时，电感中储存的磁能在导通期间转换为电流，从而增加电感和电容中的能量。

而当开关元件断开时，电感的磁能将继续引起电流流动，此时通过一个二极管将能量传递到滤波电容和负载电阻中。

反激电路的工作原理可概括为以下几个阶段：
1.导通状态：当开关元件导通时，电源直流电压通过电感、开
关元件和滤波电容提供给负载。

此时，电感中储存的能量增加，滤波电容储存起电流。

2.关断状态：当开关元件断开时，电感中储存的能量无法立即
消失，导致电感两端的电压上升。

为了维持电流的持续流动，通过二极管将电感中的能量传递到负载和滤波电容中。

在这个过程中，滤波电容释放出储存的能量维持负载电压的稳定。

3.开关状态切换：开关元件周期性地导通和断开，形成了交替
的导通和关断状态。

通过适当地调整导通和断开时间比例，可以调节输出电压和电流。

同时，当开关断开时，电感中储存的能量通过二极管传递到负载，实现电能的转换和稳定输出。

需要注意的是，反激电路工作过程中会产生一定的开关干扰和功率损耗。

因此，在设计和应用反激电路时，需要合理选择元件参数和工作频率，以达到理想的电能转换效果。

原边反馈开关电源原理1.输入电压稳定器：输入电压经过整流和滤波后形成一个稳定的直流电压。

该电压经过一个输入电压稳定器，用于保持输入电压的稳定性，以应对输入电压波动的情况。

2.开关电源控制芯片：原边反馈开关电源通过控制芯片进行开关过程的调控，实现输出电压的稳定控制。

控制芯片通过监测反馈信号和输出电压，控制开关电源的开关周期和占空比，以保持输出电压稳定。

3.开关管：开关管是原边反馈开关电源的关键组件，它根据控制芯片的指令，周期性地切换工作状态，在导通和截断状态之间进行快速切换。

开关管的导通和截断状态决定了电源输出电压的大小。

4.变压器：原边反馈开关电源的变压器是通过配置不同的绕组比来实现输入电压和输出电压之间的转换。

输入电压经过变压器的一端，经过变压器绕组后，形成输出电压。

5.输出滤波器：在输出电路中，通常还有一个输出滤波器，它用于滤除开关电源产生的高频噪声，使得输出电压更加平稳。

1.初始状态：当开关电源处于开启状态时，输入电压通过变压器产生输出电压。

2.反馈信号：通过电流传感器或电压传感器，监测输出电流或输出电压，得到反馈信号。

3.控制芯片工作：控制芯片根据反馈信号和参考电压进行比较，计算出误差信号。

4.开关触发：控制芯片将误差信号转化为开关管的控制信号，驱动开关管的导通和截断状态。

5.开关过程：开关管在一段时间内导通，使得输入电压经过变压器传递到输出端。

在另一段时间内截断，断开输入电压的通路。

6.输出电压调节：通过改变开关管导通和截断的时间占比，控制输出电压的高低，以使输出电压稳定在预设值。

整个循环不断重复，通过控制开关管的导通和截断，使得输入电压转换为稳定的输出电压。

总结起来，原边反馈开关电源通过控制芯片、开关管、变压器等关键组件的相互作用，将输入电压转换为稳定的输出电压。

通过不断调节开关管的工作状态，控制输出电压的稳定性，实现对电子设备的供电。

其高效、稳定的特点使得原边反馈开关电源成为各种电子设备中非常重要的电源转换解决方案。

FSR原边反馈反激式变换器和原理FSR原边反馈反激式变换器是一种常见的开关电源拓扑结构。

该结构主要由变压器、功率开关管、控制电路和输出滤波器组成。

FSR原边反馈反激式变换器能够实现DC-DC变换，将一个特定直流电压转换为另一个直流电压。

1.输入电源启动变压器：开关管导通，使电流通过变压器的一端。

随后开关管关断，变压器储存的能量在电流继续流动时释放出来。

2.能量存储:当开关管导通时，电源电压施加在变压器的初级线圈上，产生磁通。

磁通经过绝缘空气间隙传递到变压器的副级线圈，由副级线圈转换为输出电压。

3.反激:当开关管关断时，变压器上的磁场崩溃，产生反向电动势，该电动势使能量通过副级线圈返回输入电源。

这种能量传输称为反激，以维持电源在开关断开状态时电荷平衡。

4.输出电压调节:控制电路监测输出电压，如果输出电压低于预设值，控制电路会相应地减小开关管的导通时间，从而增加输出电压。

当输出电压达到预设值时，控制电路会通过调整开关管的导通时间来维持输出电压的稳定性。

1.较高的转换效率：该变换器利用了变压器储能和反激原理，在能源传输过程中最大限度地减少了能量损耗，从而提高了转换效率。

2.输出电压稳定性：通过控制电路的调节，能够实现对输出电压的精确控制和稳定性。

3.相对简单的设计和制造：该拓扑结构相对简单，制造和维护相对容易。

4.适用于大功率应用：FSR原边反馈反激式变换器适用于较高功率需求的应用，如电视机、电脑等。

然而，FSR原边反馈反激式变换器也存在一些缺点：1.电源波动：在变换器工作时，由于开关管的动作，可能会导致输出端的电源波动。

2.EMI干扰：在变换器开关过程中，可能会产生电磁干扰(EMI)，对其他电子设备产生干扰。

综上所述，FSR原边反馈反激式变换器是一种常见的开关电源拓扑结构，其原理基于能量储存和反激原理。

该变换器具有高效、稳定和适用于大功率应用等优点，但也存在电源波动和EMI干扰等缺点。

知道开关电源原边反馈技术吗！这里有详细的解释及计算方法原边反馈（PSR）简介●在小功率消费类电子应用中，反激式电源是主流，因为反激式电源非常适合小功率段，同时天然提供了隔离的效果。

●隔离后，如果要检测输出的情况，需要用隔离元件，比如光耦等，这样就增加了电源的成本，光耦本身的寿命也会成为电源的瓶颈，基于此，开发出了原边反馈技术。

-原边反馈不从输出直接采样，而是从初级线圈采样，通过初级线圈的情况来计算次级线圈的情况，进一步推算输出的情况。

-部分信息难以从初级线圈直接得到，因此通常还使用一个辅助线圈，辅助线圈和初级线圈共地，和次级隔离辅助线圈的用途●增加辅助线圈会增加成本和复杂度，因此，最好能让辅助线圈完成更多的工作，一般辅助线圈都同时做2件事情：-反映初级线圈和次级线圈的情况，辅助线圈通过电阻分压，将原边和副边的电压情况反映在VSES点，此时辅助线圈和原边/副边构成变压器。

-和初级线圈形成一个反激结构，给IC供电，由于反激结构本身无法恒压，因此要加一个限压的二极管。

不使用辅助线圈是否可行●如果不要求辅助线圈供电，那么是否可以用其他检测方法，比如在初级线圈上检测来做原边反馈？●理论上是可行的，思路如下：-在初级线圈上并联一个高阻支路，对初级线圈进行采样，同时提供TOFF期间初级线圈的回路。

-考虑到检测电压必须为正，因此有两种基本形式，如下图：检查输出信息的方法●原边反馈不能得到所有的输出信息，但可以得到较多的输出信息。

-不能得到输出电流信息，但可以得到初级的电流信息。

-不能直接得到输出电压信息，可以通过辅助绕组来得到输出电压信息。

上次卧龙会布布熊的PCB板热仿真直播讲座录制视频己发布在我们圈子内。

具体看精华区可检测性●电感两端电压太高，检测IL和VD很困难，通过ISES和VSES 检测；●考虑到隔离要求，次级电流和输出电压不能直接检测，只能通过其他值计算出来。

PSR输出电压计算● MOS 管关断后，变压器中储存的能量都由次级和辅助线圈释放出来，次级线圈和辅助线圈形成变压器，此时VSES上的电压为：●VD和次级线圈的电流有关，电流越小，VD越小，电流为0时，VD为0。

fsr3.0 原理-回复什么是fsr3.0？FSR3.0是一种新型的力敏传感器，它能够测量施加在其表面的力度。

FSR 代表压力敏感电阻，它是基于电阻值的改变来检测外部应力或力量的传感器。

fsr3.0是FSR的第三代产品，相比前几代，它在灵敏度、可靠性和响应时间方面有了显著的改进。

FSR3.0的工作原理是什么？FSR3.0采用了先进的材料和设计，使其在力度检测方面更加精准和灵敏。

其工作原理可以分为以下几个步骤：1. 材料选择：FSR3.0通常由导电聚合物材料制成。

该材料具有良好的弹性和导电特性，在受力变形时，其电阻值会相应改变。

2. 电路连接：FSR3.0的两端与电路中的电源和读数设备相连。

在未施加力度时，电路中的电流通过FSR3.0的电阻值较大区域，电阻值较小。

当施加力度时，导电聚合物材料被挤压并变形，导致电阻值减小。

3. 电阻值测量：通过连接到FSR3.0的电路中的读数设备，可以测量FSR3.0的电阻值。

读数设备可以是模拟测量电压的电桥电路，或者是数字处理器，通过测量电阻变化来计算力度的大小。

4. 力度计算：根据FSR3.0的电阻值变化，可以利用事先校准的曲线或公式来计算施加在FSR3.0表面的力度。

由于FSR3.0的灵敏度和精确度都有了提升，所得到的力度值更加精准和可靠。

FSR3.0的特点和应用领域是什么？FSR3.0具有以下几个主要特点和优势：1. 高灵敏度：由于其材料和设计的改进，FSR3.0对外部力度的检测更加敏感，可以检测到更小的压力变化。

2. 高可靠性：FSR3.0使用的导电聚合物材料具有较好的耐久性和稳定性，可以保证传感器的长期可靠运行。

3. 快速响应：相比于前几代FSR，FSR3.0的响应时间更快，可以迅速测量到外部力度的变化。

FSR3.0在许多领域都有广泛的应用，包括但不限于以下几个方面：1. 机器人技术：FSR3.0可以在机器人手臂或手指上使用，用于确定机器人对物体施加的力度，从而进行精确控制和操作。

反激电路工作原理
反激电路工作原理是一种常见的电路类型，用于将输入电源的脉冲信号转换为输出信号。

它主要由一个能量存储元件（如电感或变压器）、一个开关元件（如MOSFET或BJT）以及一
些辅助元件组成。

在工作时，开关元件会周期性地打开和关闭，以控制能量的传输。

当开关关闭时，能量存储元件（如电感）充电；当开关打开时，存储元件上的能量会释放，并通过变压器传输到输出端。

这种周期性的充放电过程导致了输出信号的脉冲形状。

在每个周期开始时，开关关闭导致存储元件充电开始。

由于电感的特性，电流会逐渐增加。

当开关打开时，由于存储元件上的电流无法瞬间变化，电流将继续在电容器和负载电阻之间流动。

这种电流的流动产生了一个反向的电压，导致存储元件上的电流逐渐减小。

通过适当选择元件参数（如电感和电容值），可以控制输出信号的频率和占空比。

通过调整开关的开启和关闭时间，可以调节输出信号的幅度和形状。

总之，反激电路利用开关元件和能量存储元件的组合，将输入信号转换为输出信号。

通过调整元件参数和开关时间，可以实现所需的输出信号特性。

反激电路原理反激电路是一种常见的电子电路，它的原理和应用在电子领域中具有重要意义。

反激电路一般由开关管、变压器、二极管等元件组成，可以实现电压或电流的变换和稳定。

在各种电子设备中都有广泛的应用，如电源适配器、LED驱动器、电子变压器等。

本文将从反激电路的原理入手，对其进行详细的介绍和分析。

1. 反激电路的基本原理。

反激电路是一种特殊的开关电源电路，它通过周期性地开关开关管，使得电压或电流得以变换。

其基本原理是利用变压器的能量存储和释放来实现电压或电流的转换。

在工作时，开关管周期性地导通和关断，使得输入电压在变压器的作用下产生变化，最终输出所需的电压或电流。

通过合理设计反激电路的参数和元件，可以实现高效、稳定的电压或电流输出。

2. 反激电路的工作过程。

反激电路的工作过程可以简单描述为，当开关管导通时，电压源将电能传递到变压器的初级线圈中，此时变压器储存能量；当开关管关断时，变压器释放储存的能量，使得输出端产生所需的电压或电流。

通过不断地重复这一过程，可以实现稳定的电压或电流输出。

3. 反激电路的特点。

反激电路具有以下特点：（1）高效性，反激电路可以通过合理设计和选择元件，实现高效的能量转换，减少能量损耗。

（2）稳定性，反激电路可以通过控制开关管的导通和关断时间，实现稳定的电压或电流输出。

（3）简单性，反激电路的结构相对简单，元件数量较少，易于设计和制造。

4. 反激电路的应用。

反激电路在电子领域中有着广泛的应用，如电源适配器、LED驱动器、电子变压器等。

在这些应用中，反激电路可以实现输入电压到输出电压的变换，满足各种电子设备的工作要求。

同时，反激电路还可以实现电压或电流的稳定输出，保证设备的正常工作。

5. 反激电路的设计与优化。

在实际应用中，反激电路的设计和优化显得尤为重要。

合理选择开关管、变压器、二极管等元件，设计合适的控制电路和反馈电路，可以实现反激电路的高效、稳定工作。

同时，对反激电路的参数和性能进行优化，可以进一步提高其工作效率和可靠性。
