CT图像后处理技术主要包括哪些
CT图像后处理技术主要包括哪些随着社会的进步和发展，医疗技术也在不断更新。
在现代医疗技术诊断中，影像学技术已经成为了必不可少的一项内容，通过CT检查不仅可以查出患者病变部位各个断层面上的不同图像，还能通过CT图像后处理来帮助医护人员建立一个二维、三维以及多种技术的图像，从而使患者的诊断更为准确。
一、了解CT图像后处理技术1.什么是图像后处理技术图像后处理主要是通过综合运用计算机图像处理技术，再结合医学知识，将各种数字化成像技术所得到的人体信息按照一定的需要，在计算机上表现出来，使其可以满足后续医疗诊断等一系列技术的总称。
CT图像后处理技术可以弥补影像设备的成像不足，还能为医护人员提供解剖学信息和病理生理学信息。
这种技术打破了传统的医学获取和观察方式，提供了包括三维可视化、图像分割以及病变检测和图像融合配准的高级应用。
2.图像后处理技术的功能主要包括两大功能：辅助观察和辅助诊断。
（1）辅助观察：这类功能主要是为了给医护人员提供更多的观察方式，从而让医护人员有更多的参考，有利于医生更加快速正确的根据患者的病情做出相应的诊断，帮助患者尽快恢复健康。
（2）辅助诊断：这类功能可以给医护人员提供一些诊断方面的建议，包括测量得到的数据、分割和检测的结果，以及融合配准后新图像的信息等。

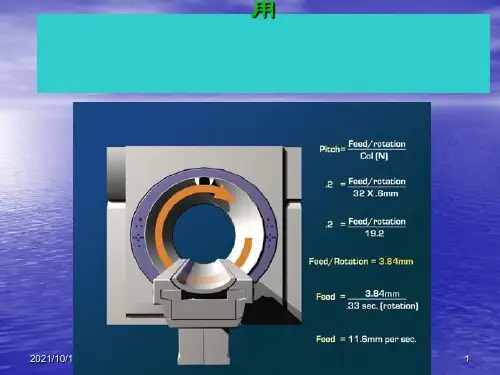

二、图像后处理技术主要包括哪些1.重建技术CT机内一般都装有不同的图像重建数学演算方法软件。
医护人员应当根据患者检查部位的组织成分和密度差异选择最适当的数学算法，使图像可以达到最佳的显示。
常用的算法主要有以下三种：（1）标准算法：是最常用的图像重建算法，这种算法适用于绝大多数的CT 图像重建，可以使图像的空间分辨力和密度分辨力达到均衡，例如可以用在颅脑重建等方面。
（2）软组织算法：则适用于需要突出密度分辨力的软组织图像重建，例如腹部器官的图像重建等。
（3）骨算法：适用于需要突出空间分辨力的图像重建，例如骨质结构和内听道的图像重建等。
