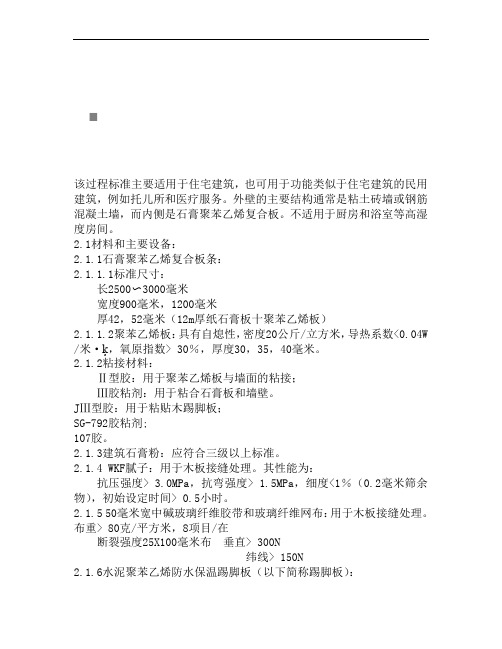

该过程标准主要适用于住宅建筑，也可用于功能类似于住宅建筑的民用建筑，例如托儿所和医疗服务。
外壁的主要结构通常是粘土砖墙或钢筋混凝土墙，而内侧是石膏聚苯乙烯复合板。
不适用于厨房和浴室等高湿度房间。
2.1材料和主要设备：2.1.1石膏聚苯乙烯复合板条：2.1.1.1标准尺寸：长2500〜3000毫米宽度900毫米，1200毫米厚42，52毫米（12m厚纸石膏板十聚苯乙烯板）2.1.1.2聚苯乙烯板：具有自熄性，密度20公斤/立方米，导热系数<0.04W /米·ķ，氧原指数> 30％，厚度30，35，40毫米。
2.1.2粘接材料：Ⅱ型胶：用于聚苯乙烯板与墙面的粘接；Ⅲ胶粘剂：用于粘合石膏板和墙壁。
JⅢ型胶：用于粘贴木踢脚板；SG-792胶粘剂;107胶。
2.1.3建筑石膏粉：应符合三级以上标准。
2.1.4 WKF腻子：用于木板接缝处理。
其性能为：抗压强度> 3.0MPa，抗弯强度> 1.5MPa，细度<1％（0.2毫米筛余物），初始设定时间> 0.5小时。
2.1.5 50毫米宽中碱玻璃纤维胶带和玻璃纤维网布：用于木板接缝处理。
布重> 80克/平方米，8项目/在断裂强度25X100毫米布垂直> 300N纬线> 150N2.1.6水泥聚苯乙烯防水保温踢脚板（以下简称踢脚板）：长600毫米，宽度100（120）毫米+毫米（d是地板，地板和坐垫的厚度，具体尺寸根据工程设计而定），厚度55毫米r根据工程设计。
2.1.7其他材料：水泥，沙子，汽油和工业清漆等。
2.1.8工具：托盘，小刀，托盘，橡皮锤，阳角挤压，2m电线支撑板，切纸机，钢锯条，木wooden，飞机，高脚凳，刷子，扫帚等。
2.2使用条件：2.2.1结构已被接受，屋顶防水层已完成，墙弹出+50厘米高程线。
2.2.2已安装了室内隔断墙和外墙门窗，窗台板，并且已完成湿工工作，例如窗台，墙壁和屋顶板的抹灰。
建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表
施工技术交底记录
建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表
施工技术交底记录
建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表
施工技术交底记录
建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表
施工技术交底记录
建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表
施工技术交底记录
建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表
施工技术交底记录。
增强石膏聚苯复合板外墙内保温施工1 范围本工艺主要适用于居住建筑也可用于托幼、医疗等使用功能与居住建筑相近的民用建筑。
外墙主体构造一般为粘土砖墙或钢筋混凝土墙内侧为增强石膏聚苯复合板工程。
不适用于厨房、卫生间等湿度较大的房间。
2 施工准备2.1 材料及主要机具：增强石膏聚苯复合板：规格尺寸：长2400～2700mm宽595mm厚50mm、60mm。
技术性能：面度≤25kg/m2含水率≤5；当量热阻≥0.8m2·K/W抗弯荷载≥1.5G〔G为板材的重量N〕；抗压强度〔面层〕≥7.0MPa；收缩率≤0.08；软化系数>0.50。
胶粘剂：SG791建筑胶粘剂：以醋酸乙烯为单体的高聚物作主胶料与其它原材料配制而成系无色透明胶液。
本胶液与建筑石膏粉调制成胶粘剂配合比是建筑石膏粉∶SG791=1∶0.6～0.7〔重量比〕适用于石膏条板粘结、石膏条板与砖墙、混凝土墙粘结。
石膏与石膏粘结压剪强度不低于2.5MPa。
使用其它石膏类胶粘剂应经过试验。
EC-6砂浆型胶粘剂：用于粘贴防水保温踢脚。
用EC-6型胶粘剂和425水泥配制而成。
EC-6型胶∶水=1∶1〔重量比〕混合成胶液425水泥∶细砂=1∶2拌合成干砂浆再参加胶液拌制成适当稠度的EC-6型聚合物水泥砂浆胶粘剂其粘结强度≥1.1MPa。
建筑石膏粉：应符合三级以上。
石膏腻子：用于满刮墙面。
其性能为：抗压强度>2. 5MPa抗折强度>1.0MPa粘结强度>0.2MPa终凝时间3h。
玻纤网格布条：用于板缝处理〔布宽50mm〕和墙面转角附加层〔布宽200mm〕。
中碱玻纤涂塑网格布8目/in布重>80g/m2断裂强度：25mm×100mm布条经向>300N纬向>150NWKF接缝腻子：用于板缝处理。
抗压强度>3.0MPa抗折强度>1.5MPa初凝时间>0.5h。
防水保温踢脚：见图9-4。
主要机具、笤帚、木工手锯、钢丝刷、2m靠尺、开、2m托线板、钢尺、橡皮锤、钻、扁铲等。
1 范围本工艺标准主要适用于居住建筑，也可用于托幼、医疗等使用功能与居住建筑相近的民用建筑。
外墙主体结构一般为粘土砖墙或钢筋混凝土墙，内侧为增强水泥（GRC）聚苯复合板的工程。
2 施工准备2.1 材料及主要机具：2.1.1 增强水泥（GRC）聚苯复合保温板：增强水泥聚苯复合保温板是以硫铝酸盐水泥为胶结料，掺适量的珍珠岩，加水制成浆料，用玻璃纤维网格布增强，与自熄性聚苯复合浇筑而成。
规格尺寸：长2400～2700mm，宽595mm，厚50mm、60mm。
技术性能：面密度≤30kg/m2，含水率≤15%，当量热阻≥0.8m2·k/W，软化系数≥0.8，面层增强水泥抗压强度≥10MPa，收缩率≤0.08%，抗弯荷载≥1.8G（G为板的重量单位N）。
2.1.2 胶粘剂：水泥类胶粘剂。
用于保温板与墙体固定、板缝处理和粘贴板缝与墙面转角玻纤布条。
胶粘剂的性能：初凝时间＞0.5h，粘结强度＞1.0MPa。
2.1.3 石膏腻子：用于满刮墙面。
其性能如下：抗压强度＞2.5MPa，粘结强度＞0.2MPa，抗折强度＞1.0MPa，终凝时间 3h2.1.4 玻纤网布条：用于板缝处理（宽50mm）和墙面转角处附加层（宽200mm）。
中碱涂塑玻纤网格布 8目/in布重＞80g/m2断裂强度 25mm×100mm布条经向＞300N，纬向＞150N2.1.5 主要机具：地齿锯、笤帚、水桶、钢丝刷、小灰槽、2m靠尺、2m托线板、开刀、撬棍、钢尺、橡皮锤、木楔、钻、扁铲等。
2.2 作业条件2.2.1 结构已验收，屋面防水层已施工完毕。
墙面弹出+50cm标高线。
2.2.2 内隔墙、外墙门窗口、窗台板安装完毕。
2.2.3 水暖及装饰工程分别需用的管卡、炉钩、窗帘杆耳子等埋件留出位置或埋设完毕，电气工程的暗管线、接线盒等必须埋设完毕，并应完成暗管线的穿带线工作。
2.2.4 操作地点环境温度不低于5℃。
2.2.5 外墙内保温施工宜在外檐抹灰完成以后进行。

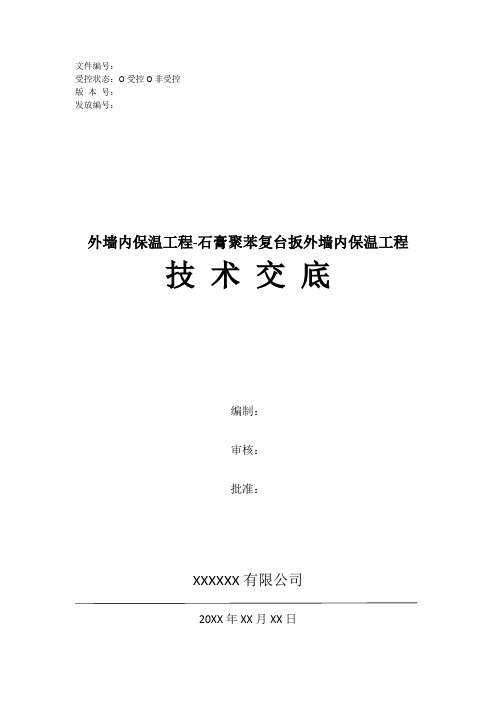

文件编号：受控状态：O受控O非受控版本号：发放编号：外墙内保温工程-石膏聚苯复台扳外墙内保温工程技术交底编制：审核：批准：XXXXXX有限公司20XX年XX月XX日一、施工准备（一）作业条件1、结构已经过验收，并有有关部门的验收单。
2、先用杠尺检查墙面的平整及垂直度，用以决定空气层的厚度，如需要剔凿的在贴石膏复合板前进行剔凿。
（二）材料要求1、石膏复合板：长×宽×厚=(2500～3000)×(9OO～1200)×50mm。
2、玻纤布。
3、WKF接缝腻子。
4、防水保温踢脚及EC-5型粘结剂，32.5级水泥。
（三）施工机具杠尺及弹子板、开刀及橡皮锤、灰槽及抹子等。
二、质量要求（一）主控项目1、保温板的规格和各项技术指标以及粘结剂的质量均须符合有关标准。
2、保温板与结构墙面必须粘接牢固，无松动现象，保温墙表面平整，无起皮、起皱及裂缝现象。
3、空气层厚度不得小于20mm或设计要求。
（二）一般项目1、板间拼缝宽为5±1mm，板缝必须用粘结剂挤实刮平，粘结牢固。
2、玻纤网布条要贴平，粘实，阴阳角处应拐过100mm。
3、墙面腻子应刮平整，表面无裂缝、起皮及透底现象。
4、保温板安装的允许偏差：三、工艺流程墙面清理及剔凿平整→墙面的冲筋及各粘结点的布置→在保温板上所要求粘贴条抹灰施工→向墙面贴板，同时保持平整及阴角的方正，条板间的咬口等→板缝的处理，一般采用贴布处理贴布前要刮平，贴布后的覆盖抹灰→对于不同的材质、不同的部位如阴面(西面墙及北面墙)所采用的防潮处理措施。
四、操作工艺（一）基层清理将主体结构墙面清理干净，并剔除多余的灰浆。
（二）石膏复合板的施工1、采用粘结剂点粘法施工，即墙面先打点，后用杠尺在保证垂直的要求下将石膏复合板贴于墙面。
2、第二块板与第一块板竖缝应相互咬口，即凹凸相咬，严禁不咬口，在排板时应先考虑好，将不咬口的板放于墙面的两个端头，即放人阴角，这样才能保证咬口。
外墙内保温工程-石膏聚苯复合板外墙内保温施工技术和标准一、施工准备（一）作业条件1、结构已经过验收，并有有关部门的验收单。
2、先用杠尺检查墙面的平整及垂直度，用以决定空气层的厚度，如需要剔凿的在贴石膏复合板前进行剔凿。
（二）材料要求1、石膏复合板：长×宽×厚=(2500～3000)×(9OO～1200)×50mm。
2、玻纤布。
3、WKF接缝腻子。
4、防水保温踢脚及EC-5型粘结剂，32.5级水泥。
（三）施工机具杠尺及弹子板、开刀及橡皮锤、灰槽及抹子等。
二、质量要求（一）主控项目1、保温板的规格和各项技术指标以及粘结剂的质量均须符合有关标准。
2、保温板与结构墙面必须粘接牢固，无松动现象，保温墙表面平整，无起皮、起皱及裂缝现象。
3、空气层厚度不得小于20mm或设计要求。
（二）一般项目1、板间拼缝宽为5±1mm，板缝必须用粘结剂挤实刮平，粘结牢固。
2、玻纤网布条要贴平，粘实，阴阳角处应拐过100mm。
3、墙面腻子应刮平整，表面无裂缝、起皮及透底现象。
4、保温板安装的允许偏差：三、工艺流程墙面清理及剔凿平整→墙面的冲筋及各粘结点的布置→在保温板上所要求粘贴条抹灰施工→向墙面贴板，同时保持平整及阴角的方正，条板间的咬口等→板缝的处理，一般采用贴布处理贴布前要刮平，贴布后的覆盖抹灰→对于不同的材质、不同的部位如阴面(西面墙及北面墙)所采用的防潮处理措施。
四、操作工艺（一）基层清理将主体结构墙面清理干净，并剔除多余的灰浆。
（二）石膏复合板的施工1、采用粘结剂点粘法施工，即墙面先打点，后用杠尺在保证垂直的要求下将石膏复合板贴于墙面。
2、第二块板与第一块板竖缝应相互咬口，即凹凸相咬，严禁不咬口，在排板时应先考虑好，将不咬口的板放于墙面的两个端头，即放人阴角，这样才能保证咬口。
3、先用接缝腻子嵌严板缝，再将板的坡口处刮一遍接缝腻子，粘贴一层玻纤布，压实粘牢，表面再用腻子刮平。
加强石膏聚苯复合板外墙内保温施工1范围本工艺标准主要合用于居住建筑，也可用于托幼、医疗等使用功能与居住建筑邻近的民用建筑。
外墙主体结构一般为黏土砖墙或钢筋混凝土墙，内侧为加强石膏聚苯复合板工程。
不合用于厨房、洗手间等湿度较大的房间。
2施工准备2.1资料及主要机具：加强石膏聚苯复合板：规格尺寸：长2400～ 2700mm，宽 595mm，厚 50mm、 60mm。
技术性能：面密度≤ 25kg/m 2，含水率≤ 5%；当量热阻≥ 0.8m2·K/W ，抗弯荷载≥ 1.5G （G 为板材的重量 N）；抗压强度（面层）≥ 7.0MPa；缩短率≤ 0.08%；融化系数 >0.50。
胶粘剂：SG791 建筑胶粘剂：以醋酸乙烯为单体的高聚物作主胶料，与其余原资料配制而成，系无色透明胶液。
本胶液与建筑石膏粉调制成胶粘剂，配合比是建筑石膏粉∶SG791=1∶ 0.6～0.7（重量比），合用于石膏条板粘结、石膏条板与砖墙、混凝土墙粘结。
石膏与石膏粘结，压剪强度不低于 2.5MPa。
使用其余石膏类胶粘剂应经过试验。
EC-6 沙浆型胶粘剂：用于粘贴防水保温踢脚。
用EC-6 型胶粘剂和425 号水泥配制而成。
EC-6 型胶∶水 =1∶ 1（重量比）混淆成胶液，425 号水泥∶细砂=1∶2 拌合成干沙浆，再加入胶液拌制成适合稠度的EC-6 型聚合物水泥沙浆胶粘剂，其粘结强度≥1.1MPa。
建筑石膏粉：应切合三级以上标准。
石膏腻子：用于满刮墙面。
其性能为：抗压强度 >2. 5MPa ，抗折强度 >1.0MPa ，粘结强度 >0.2MPa ，终凝时间3h。
玻纤网格布条：用于板缝办理（布宽50mm）和墙面转角附带层（布宽200mm）。
中碱玻纤涂塑网格布8 目 /in布重 >80g/m 2断裂强度： 25mm× 100mm 布条经向 >300N纬向 >150NWKF 接缝腻子：用于板缝办理。
几种外墙内保温构造的施工方法XXX小区位于XXXX，建筑面积13.2万m2，共l8个栋号。
该小区建筑节能项目比较齐全，采取了包括外墙、门窗、屋面、地面、管道等多方面的节能措施。
其中外墙内保温是重点研究开发的项目，共3种类型、10余种作法，现介绍如下。
第1章石膏保温复合板施工石膏保温复合板是在现场拼装的外墙内保温复合技术基础上，为改善石膏龙骨部位保温效果和便于施工安装，将原现场用石膏龙骨填保温层粘结石膏板的作法，发展为工厂预制加工成保温复合板，改为由现场直接粘贴的一道工序，减少了现场施工工序，操作方便，节约劳动力，有利于加快工程进度。
该工程先采用的是聚苯槽形复合板。
将纸面石膏板两边扳边成700mm 宽槽形板，再将20mm厚自熄性聚苯板与槽形石膏板粘成整块复合板，运至施工现场后，用粘结剂将复合板粘于已冲筋的墙上，并使保温层与墙面保持20mm厚空气层。
其构造详见图7-15-1。
这种复合板虽然使用简便，但由于板边是直角边，极易产生裂缝。
为了最大限度地缩小内保温复合墙体的热桥，在小区中的另一栋住宅楼采用了聚苯复合型保温板构造（图7-15-2）。
900mm宽聚苯复合型保温板较槽形复合板具有接缝少，墙体热桥小，消耗石膏板量少等优点。
但施工时要求更严格。
板与墙面粘结处的冲筋应采用竖筋，以保证粘结后墙面的刚度。
存放时必须码放整齐，垫块间距不得大于400mm，且不宜码放太高，以防板面变形。
为合理控制保温复合板的造价，保证大面积外墙内保温施工的顺利进行，可采用35mm厚、表观密度80~100kg/m3的岩棉板材作保温材料，并于1 988年4月在示范小区7号楼进行了岩棉复合板的试验。
岩棉板系无机高效保温材料，保温性能很好，货源充足，价格较聚苯板低。
通过7号楼安装及后期测试，肯定了岩棉复合板的优点，并在亚运村工程中大面积推广应用。
6号楼采用900mm宽玻璃棉聚苯龙骨型复合板，用聚苯条作龙骨，纵向每隔600mm固定一道聚苯龙骨，聚苯龙骨规格（mm）为50×900×30，或1 00×2400×30，用玻璃棉作高效保温材料。
纸面石膏聚苯复合板外墙内保温墙面施工1 范围本工艺标准主要适用于居住建筑，也可用于托幼、医疗等使用功能与居住建筑相近的民用建筑。
外墙主体结构一般为粘土砖墙或钢筋混凝土墙，内侧纸面石膏聚苯复合板。
不适用于厨房、卫生间等湿度较大的房间。
2 施工准备2.1 材料及主要机具：2.1.1 纸面石膏聚苯复合条板：2.1.1.1 规格尺寸：长2500～3000mm宽900mm、1200mm厚42、52mm（12m厚纸面石膏板十聚苯板）2.1.1.2 聚苯板：自熄性，密度20kg/m3，导热系数<0.04W/m·K，氧指数>30%，厚度30、35、40mm。
2.1.2 粘结材料：Ⅱ型胶粘剂：用于聚苯板与墙面之粘结；Ⅲ型胶粘剂：用于纸面石膏板与墙面之粘结。
YJ-Ⅲ型胶粘剂：用于粘贴木踢脚板；SG-792胶粘剂；107胶。
2.1.3 建筑石膏粉：应符合三级以上标准。
2.1.4 WKF腻子：用于板缝处理。
其性能为：抗压强度>3.0MPa，抗折强度>1.5MPa，细度<1%（0.2mm筛余），初凝时间>0.5h。
2.1.5 50mm宽中碱玻纤带和玻纤网格布：用于板缝处理。
布重>80g/m2，8目/in断裂强度25×100mm布条经向>300N纬向>150N2.1.6 水泥聚苯防水保温踢脚板（以下简称踢脚板）：长600mm、宽100（120）mm＋Dmm（D为楼、地面层及垫层厚度，具体尺寸按工程设计）、厚55mm或按工程设计。
2.1.7 其它材料：水泥、砂、汽油及工业清漆等。
2.1.8 工具：料盘、开刀、托板、橡皮锤、阳角抿子、2m托线板、裁纸刀、钢锯条、木抹子、刨子、高凳、刷子、笤帚等。
2.2 作业条件：2.2.1 结构已验收，已做完屋面防水层，墙面弹出+50cm标高线。
2.2.2 内隔墙及外墙门窗口、窗台板安装完毕，窗台以及墙面、顶板抹灰等湿作业施工完毕。
增强粉刷石膏聚苯板外墙内保温体系的施工工艺1．工艺流程基层清理→弹线→贴灰饼冲筋→粘贴聚苯板→抹底层灰、挂底层网布→抹面层灰→表面勒入网布→做门窗护角→粘贴网布→满刮耐水腻子。
2．操作要点(1)基层清理：凡突出墙面10mm的砂浆、混凝土块必须剔除并扫净墙面。
(2)弹线：根据楼板上的50cm控制线，在与外墙内表面相邻的墙面、顶棚和地面上弹出保温厚度控制线；按照保温板错缝粘贴的原则，根据保温板的截面尺寸，在墙面上弹出保温板粘贴位置线。
(3)贴灰饼、冲筋：根据保温厚度控制线及墙面平整度情况，按2m×2m的间距在结构墙面上做出50mm×50mm灰饼，灰饼厚度≥10mm。
然后，用1:3水泥砂浆在灰饼间（墙体竖向方向）冲筋。
(4)粘贴聚苯板步骤如下：1)用水将体积比为4:1的粘结石膏和中砂，加水充分拌和至施工所需稠度，要求一次拌和量以保证在30min内用完为宜，严禁硬化后加水稀释。
2)用粘结石膏砂浆按梅花形设粘结点，粘结点间距250mm~300mm，直径不小于100mm；沿聚苯板四边设矩形粘结条，粘结条边宽不小于30mm，同时在矩形条上预留排气孔，在板和冲筋粘结面必须满刮粘结剂，聚苯板整体粘结面积不小于30%。
3)粘贴聚苯板时，按粘结控制线，从下至上逐层顺序粘贴，并保证粘结点与墙面充分接触；随时用托线板检查，确保聚苯板墙面垂直度和平整度，聚苯板侧面碰头应挤靠密实；粘贴完成的聚苯板2h内不得碰动。
4)确定电盒、插座、穿墙管线的位置，剪裁聚苯板，裁剪的洞口要大于构件周边1cm左右，聚苯板粘贴完毕后，用粘结石膏将缝隙填充密实。
5)聚苯板与相邻墙面、顶棚间的接槎以及邻接门窗洞口、接线盒的位置应用粘结石膏嵌实、刮平，不能使空气层外露。
6)踢脚部位的聚苯板粘贴后满布粘结石膏。
(5)抹底层灰、挂底层网布步骤如下：1)在聚苯板表面弹出踢脚高度控制线。
2)将粉刷石膏与中砂按体积比2：1混合，加水充分拌和到合适稠度，粉刷石膏砂浆的一次拌和量以保证在50min内用完为宜。
