（建筑工程管理）S工程图转CAD图纸全攻略Solidworks工程图转CAD图纸全攻略Solidworks工程图转化成CAD的DWG格式图，而且转换的DWG在AutoCAD打开时不需更改，图层和颜色都可壹丝不差。
壹、Solidworks工程图转CAD图壹般转换1、打开需转换的Solidworks工程图，先查见和设置壹下它的字体，打开菜单：工具–选项–文件属性–注解字体，右面列出的各注解的列表，如点击右面的“注释–零件序号”，显示的是你图纸“注释”和“零件序号”的字体的设置。
如图2、把注释、零件序号、尺寸、细节、截面等全部设定好。
字体：“尺寸”的字体应设置为英文字体，如“TimesNewRoman”、“Arial”等，其他壹般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312”。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体且不重要，重要的是你必须牢记字体的名字，壹个字符都不能错，等壹会要用。
最简单的办法是用鼠标右键的“复制”。
（注意：字体用得越少越好，不然转换时易出错）字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
3、在SolidWorks安装目录下的data目录中找到drawfontmap.txt文件，这就是转换的字体文件。
打开它，在最后壹行添加：你刚才复制的字体名+空格（随意）+你刚才复制的字体名。
“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。
4、保存drawfontmap.txt文件。
5、操作：文件–另存为，保存类型为DWG或DXF就OK了。
在AutoCAD中打开刚才转换的DWG的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《壹键搞定——VBA宏》你能够不必见了。
二、进阶设置映射文件–图层、线型上面我们讨论了Solidworks工程图到AutoCAD图纸的壹般转换，这样转换出来的图纸能够满足壹般的要求，但它所有的物体都是在同壹图层上的，如果需要在AutoCAD进壹步编辑和打印比较麻烦。
三、高级篇一键搞定两篇我们已讨论了转换问题，本篇涉及到具体的转换并不多，而是介绍Solidworks 的另一个有用的工具——宏。
其实，其他Solidworks 的操作也可以如此简化的。
你是否觉得，每次转换的时候很繁，需东点西选，经常容易搞错另存为的格式，讨厌的映射文件每次出现，等待你更改？下面我们摆平它！1?? 在Solidworks 中操作：文件/ 另存为，选择保存类型为DWG 或DXF ，点击选项，出现“输出选项”对话框，选择“每次保存时不显示映射”，重新输出一遍。
使映射设置对话框在输出的时候不再显示。
2?? 在Solidworks 中操作：工具/ 宏操作/ 录制3?? 把输出DWG 文件的操作再来一遍。
然后操作：工具/ 宏操作/ 停止，会出现宏的“另存为”对话框。
4?? 取名保存宏。
5?? 操作：工具/ 宏操作/ 编辑，选择我们刚才保存的宏。
VBA 打开了宏。
可以看见我们刚才执行的操作是把打开的工程图保存成一个文件。
如果打开其他Solidworks 工程图bbb ，执行这个宏，结果会把这个图转换成DW G 文件，但文件名仍然是，这当然不行，我们来改进一下。
6?? 把全部代码删除，输入以下代码：（直接从网页拷贝、粘贴吧，保证不会错）Dim swApp As ObjectDim Part As ObjectDim Filename As StringDim No As IntegerDim Title As StringSub main()Set swApp =Set Part =Filename = ()No = Len(Filename)Filename = Left(Filename, No - 7)Filename & ".DWG", 0, True, FalseTitle =Set Part = NothingTitlex = MsgBox(" 已保存为DWG 文件", 0)End Sub7?? 解释一下代码的功能，熟悉VB 的朋友可以跳过此部的分析，直接看下一段。
Solidworks工程图转化成CAD得DWG格式图，而且转换得DWG 在AutoCAD打开时不需更改，图层与颜色都可一丝不差。
一、Solidworks工程图转CAD图一般转换1、打开需转换得Solidworks 工程图，先查瞧与设置一下它得字体，打开菜单：工具–选项–文件属性–注解字体，右面列出得各注解得列表，如点击右面得“注释–零件序号”，显示得就是您图纸“注释”与“零件序号”得字体得设置。
如图2、把注释、零件序号、尺寸、细节、截面等全部设定好。
字体：“尺寸”得字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其她一般为华文仿宋、仿宋、宋体、或黑体，我选得就是“仿宋_GB2312 ”。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要得就是您必须牢记字体得名字，一个字符都不能错，等一会要用。
最简单得办法就是用鼠标右键得“复制”。
（注意：字体用得越少越好，不然转换时易出错）字体样式：常规高度：可根据您得要求设置，最好按国家标准，各种幅面大小都有不同得字高要求。
3、在SolidWorks 安装目录下得data 目录中找到drawfontmap、txt 文件，这就就是转换得字体文件。
打开它，在最后一行添加：您刚才复制得字体名+ 空格（随意）+ 您刚才复制得字体名。
“尺寸”得字体因为选择得就是英文字体，列表中已有了，不需加入。
4、保存drawfontmap、txt 文件。
5、操作：文件–另存为，保存类型为DWG 或DXF 就OK 了。
在AutoCAD 中打开刚才转换得DWG 得文件，应该转换得比较成功了，如果您觉得满意下面得《设置映射文件——图层、线型》与高级篇《一键搞定——VBA宏》您可以不必瞧了。
二、进阶设置映射文件–图层、线型上面我们讨论了Solidworks 工程图到AutoCAD 图纸得一般转换，这样转换出来得图纸可以满足一般得要求，但它所有得物体都就是在同一图层上得，如果需要在AutoCAD 进一步编辑与打印比较麻烦。
Solidworks 工程图转换为AutoCAD 图纸全攻略已有不少高手对Solidworks 工程图转为AutoCAD dwg 图纸进行了探讨，但都不全面。
根据本人多年的经验，现总结出来，奉献给大家分享。
转换过程只需点一次鼠标就可搞定，而且转换的dwg 在AutoCAD 打开时不需更改，连图层和颜色都可一丝不差。
好了，不罗嗦了，下面就让我们开始吧！首先，洗净手脚，泡杯龙井……。
有条件的朋友可以来杯“鸟窝咖啡”，或干脆来杯白开水，因为可能要忙一会儿，对了！忘了上趟厕所，（还要重新洗手）。
我们有一些工作要做，想要日后享福，必须先麻烦一点。
一、初级篇一般转换1• 打开需转换的Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具/ 选项/ 文件属性/ 注解字体。
右面列出的各注解的列表，如点击右面的“注释/ 零件序号”。
显示的是你图纸“注释”和“零件序号”的字体的设置。
如图2• 把注释/ 零件序号、尺寸、细节、截面、……全部按你的要求设定。
字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312 ”。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。
最简单的办法是用鼠标右键的“复制”。
注意：字体用得越少越好，不然转换时易出错。
字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
什么？你不知道国家标准，这可是机械制图的根本，自己去找本中华人民共和国机械制图国家标准去看看吧，大街上到处都是！3• 在SolidWorks 安装目录下的data 目录中找到drawfontmap.txt 文件，这就是转换的字体文件。
打开它，在最后一行添加：你刚才复制的字体名+ 空格（随意）+ 你刚才复制的字体名。

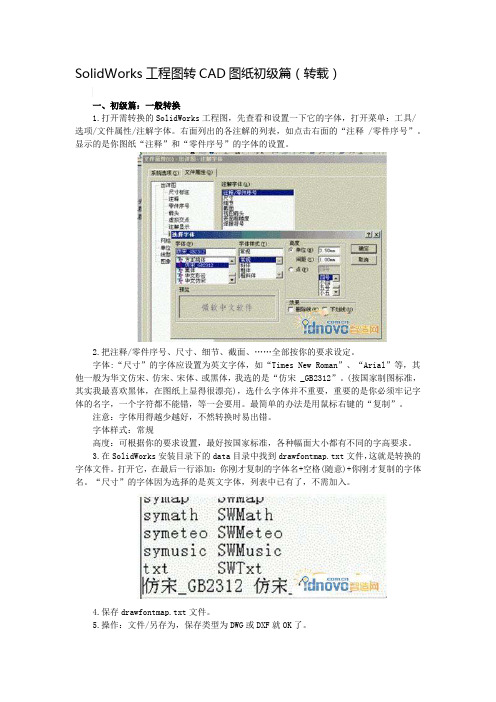

SolidWorks工程图转CAD图纸初级篇（转载）|一、初级篇：一般转换1.打开需转换的SolidWorks工程图，先查看和设置一下它的字体，打开菜单：工具/选项/文件属性/注解字体。
右面列出的各注解的列表，如点击右面的“注释 /零件序号”。
显示的是你图纸“注释”和“零件序号”的字体的设置。
2.把注释/零件序号、尺寸、细节、截面、……全部按你的要求设定。
字体:“尺寸”的字体应设置为英文字体，如“Times New Roman”、“Arial”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312”。
(按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮)，选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。
最简单的办法是用鼠标右键的“复制”。
注意：字体用得越少越好，不然转换时易出错。
字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
3.在SolidWorks安装目录下的data目录中找到drawfontmap.txt文件，这就是转换的字体文件。
打开它，在最后一行添加：你刚才复制的字体名+空格(随意)+你刚才复制的字体名。
“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。
4.保存drawfontmap.txt文件。
5.操作：文件/另存为，保存类型为DWG或DXF就OK了。
在AutoCAD中打开刚才转换的DWG的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件—图层、线型》和高级篇《一键搞定—VBA宏》你可以不必看了。
收藏分享转发到微博Solidworks工程图转CAD图纸中级篇（转载）|二、中级篇：设置映射文件——图层、线型上一篇我们讨论了Solidworks 工程图到AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在AutoCAD 进一步编辑和打印比较麻烦。
Solidworks 工程图转换为AutoCAD图纸全攻略转换过程只需点一次鼠标就可搞定，而且转换的 dwg 在 AutoCAD 打开时不需更改，连图层和颜色都可一丝不差。
一初级篇一般转换1 . 打开需转换的 Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具 / 选项 / 文件属性 / 注解字体。
右面列出的各注解的列表，如点击右面的“注释/零件序号”。
显示的是你图纸“注释”和“零件序号”的字体的设置。
如图2 . 把注释 / 零件序号、尺寸、细节、截面、……全部按你的要求设定。
字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋 _GB2312 ”。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。
最简单的办法是用鼠标右键的“复制”。
注意：字体用得越少越好，不然转换时易出错。
字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
什么？你不知道国家标准，这可是机械制图的根本，自己去找本中华人民共和国机械制图国家标准去看看吧，大街上到处都是！3 . 在 SolidWorks 安装目录下的 data 目录中找到 drawfontmap.txt 文件，这就是转换的字体文件。
打开它，在最后一行添加：你刚才复制的字体名 + 空格（随意） + 你刚才复制的字体名。
“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。
4 .保存 drawfontmap.txt 文件。
5 .操作：文件 / 另存为，保存类型为 DWG 或 DXF 再打一选项设定字体TrueTtp e确定就 OK 了。
在 AutoCAD 中打开刚才转换的 DWG 的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《一键搞定——VBA宏》你可以不必看了。
Solidworks转CAD教程步骤如下：1.Solidworks工程图里新建必要的图层，尺寸标注、形位公差、注释等要有图层属性。
图1-12.Solidworks工程图出好之后，另存为.dwg格式，点击选项按钮。
3.版本根据自己电脑的CAD版本选择，字体选择“仅限于Autocad标准〞，线条样式“Autocad 标准样式〞，自定义映射solidworks到DXF/DWG下的“激活〞前面的方框打勾。
然后点击“确定〞按钮，弹出图3-2对话框。
图3-1图3-24.新建图层：①轮廓线：定义图层：轮廓线，黑色，可见边线/粗3，见图4-1。
图4-1映射实体：轮廓线，BL，BYLAYER，几何体，见图4-2。
图4-2定义图层：隐藏线，粉红色，隐藏边线/细，见图4-3。
图4-3映射实体：隐藏线，BL，BYLAYER，隐藏线，见图4-4。
图4-4定义图层：剖面线，黑色，区域剖面线/填充/细，见图4-5。
图4-5映射实体：剖面线，BL，BYLAYER，剖面线〔注意：是如图位置的剖面线〕，见图4-6。
图4-6④局部视图边界：定义图层：局部视图边界，黑色，局部视图边界/细，见图4-7。
图4-7映射实体：局部视图边界，BL，BYLAYER，局部视图边界，见图4-8。
图4-8⑤打断视图：定义图层：打断视图，黑色，折断线/细，见图4-9。
图4-9映射实体：，打断视图，BL，BYLAYER，折断线，见图4-10。
图4-105.建立好图层后，如图5-1。
点击左下角的“〞“浏览〞“确定〞。
图5-1图5-26.单击左下角“〞按钮，在弹出图6-1的对话框中单击〞确定〞。
图6-17.单击右下角“确定〞按钮，完成CAD工程图导出。
图7-1。
S o l i d w o r k s工程图转C图纸全攻略Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998Solidworks工程图转CAD图纸全攻略Solidworks工程图转化成CAD的DWG格式图，而且转换的 DWG 在 AutoCAD 打开时不需更改，图层和颜色都可一丝不差。
一、Solidworks工程图转CAD图一般转换1、打开需转换的 Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具–选项–文件属性–注解字体，右面列出的各注解的列表，如点击右面的“注释–零件序号”，显示的是你图纸“注释”和“零件序号”的字体的设置。
如图2、把注释、零件序号、尺寸、细节、截面等全部设定好。
字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312 ”。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。
最简单的办法是用鼠标右键的“复制”。
（注意：字体用得越少越好，不然转换时易出错）字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
3、在 SolidWorks 安装目录下的 data 目录中找到文件，这就是转换的字体文件。
打开它，在最后一行添加：你刚才复制的字体名 + 空格（随意） + 你刚才复制的字体名。
“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。
4、保存文件。
5、操作：文件–另存为，保存类型为 DWG 或 DXF 就 OK 了。
在 AutoCAD 中打开刚才转换的 DWG 的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《一键搞定——VBA宏》你可以不必看了。
一、创建一个零件模板1．选择材料：如“普通碳钢”2．定义单位：【工具】→【选项】→【文件属性】→【单位】→【自定义】→【质量】单位改为【千克】→【小数位数】改为【1】3．设置文件属性：（1）【文件】→【属性】→【摘要】→【作者】处填写自己名字（2）【自定义】设置如下图所示：4．存储零件模板：【文件】→【另存为】→普通碳钢.prtdot到“C:\Program Files\SolidWorks\data\templates\”文件夹下。
5．使用刚定义的零件模板任意创建一个简单零件，保存该零件“工程图范例.SLDPRT”。
二、用AutoCAD创建一个图纸格式和标题栏例如“A3横向.dwg”，按“Ctrl+A”全选，再按“Ctrl+C”复制所选。
三、创建工程图的图纸格式和模板1．【新建】→【工程图】→按下图做如下设置→【确定】2．【图纸】右键→【编辑图纸格式】1．在图幅区域以外的地方（如下图的红色区域）鼠标左键单击一下，然后按“Ctrl+V”，将图框粘帖进工程图中计算机辅助工程制图实训指导书Solidworks工程图模板自定义与转换AutoCAD技术2．此时屏幕显示4．【插入】→【工程视图】→【模型】→浏览打开“工程图范例.SLDPRT”文件，插入一个主视图（我选择了1：1的比例），再按Esc键。
此时屏幕显示35．重新编辑图纸格式计算机辅助工程制图实训指导书Solidworks工程图模板自定义与转换AutoCAD技术6．双击“（材料）”，选择链接属性选中【图纸属性中所指定视图中模型】，做如图设置，选中Material57．类似的做以下链接（单位）——公司名称（图名）——SW－文件名称（图号）——图号（重量）——Weight（设计）——SW－作者“设计”（日期）——完工日期（制图）——绘制者“制图”（日期）——绘制日期8．（比例）设置略有不同，应选中【当前文件】9．用记事本打开字体映射文件“C:\Program Files\SolidWorks\data\drawfontmap.txt”（安装目录下），在最后一行加入“仿宋_GB2312 宋体0.707”，保存，关闭。
solidedgest9工程图转CAD
首先在solidworks工程图里面，我们要注意两个比例，一个是图纸
的比例，另一个是单个视图的自定义比例
图纸的比例：鼠标右键，点击属性就能看到。
单个视图的比例：鼠标单个视图，看左边设计树
点击另存为，选择dwg或者dxf格式，点击选项
选中比例，一般都是图纸比例
点击确定导出后，软件会贴心的提示可能出现比例不协调
进入CAD，打开文件查看
橙色为新标的尺寸，可以看，首先图框尺寸已经放大2倍。
原来是
A4的标准尺寸，由于上面三个视图使用的都是图纸的比例1:2。
那么在CAD重新标注的尺寸就跟原来SW里面的标注的一样
但是针对左下局部放大视图来说，它使用的比例并不是图纸的比例
1:2，而是自定义的比例1：1.这个视图相对图纸来说，它是放大2倍的。
转到CAD之后，想要标注原来的实际尺寸（国标规定），就必须要新建一
个标注样式，主单位比例因子缩小2倍，才能标出实际的尺寸除非你所有的视图都是使用图纸比例，那么就不需要进行转黄，可以
直接标注，一旦有不一样的视图比例，又还想要标注实际的尺寸，那么就
只能去根据视图比例去计算对应的CAD主单位比例因子。
在solidworks里面不管你是什么视图，什么比例，软件默认都会转
换到实际尺寸，因此能用solidworks出图的，尽量不要转到CAD去标注，统一在solidworks里面标注好再转。
Solidworks 工程图转换为AutoCAD图纸全攻略已有不少高手对 Solidworks 工程图转为 AutoCAD dwg 图纸进行了探讨，但都不全面。
根据本人多年的经验，现总结出来，奉献给大家分享。
转换过程只需点一次鼠标就可搞定，而且转换的 dwg 在 AutoCAD 打开时不需更改，连图层和颜色都可一丝不差。
好了，不罗嗦了，下面就让我们开始吧！首先，洗净手脚，泡杯龙井……。
有条件的朋友可以来杯“鸟窝咖啡”，或干脆来杯白开水，因为可能要忙一会儿，对了！忘了上趟厕所，（还要重新洗手）。
我们有一些工作要做，想要日后享福，必须先麻烦一点。
一、初级篇一般转换1•打开需转换的 Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具 / 选项 / 文件属性 / 注解字体。
右面列出的各注解的列表，如点击右面的“注释 / 零件序号”。
显示的是你图纸“注释”和“零件序号”的字体的设置。
如图2•把注释 / 零件序号、尺寸、细节、截面、……全部按你的要求设定。
字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312 ”。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。
最简单的办法是用鼠标右键的“复制”。
注意：字体用得越少越好，不然转换时易出错。
字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
什么？你不知道国家标准，这可是机械制图的根本，自己去找本中华人民共和国机械制图国家标准去看看吧，大街上到处都是！3•在 SolidWorks 安装目录下的 data 目录中找到 drawfontmap.txt 文件，这就是转换的字体文件。
打开它，在最后一行添加：你刚才复制的字体名 + 空格（随意） + 你刚才复制的字体名。
“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。
4•保存 drawfontmap.txt 文件。
5•操作：文件 / 另存为，保存类型为 DWG 或 DXF 就 OK 了。
在 AutoCAD 中打开刚才转换的 DWG 的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《一键搞定——VBA 宏》你可以不必看了。
喝口茶吧，它应该还是热的。
见鬼！打翻在键盘上了…，还得换裤子…不高兴洗手了！二、中级篇：设置映射文件——图层、线型上一篇我们讨论了 Solidworks 工程图到 AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在 AutoCAD 进一步编辑和打印比较麻烦。
接下来，我们在把它设置的更完善些。
好了，再泡杯该死的茶……1•操作：文件 / 另存为，选择保存类型为 DWG 或 DXF ，点击选项，2•出现“输出选项”对话框，选中“自定义映射 Solidworks 到dxf ”。
3•再按“确定”。
系统返回到“另存为”对话框；按“保存”；出现Solidworks 到 dxf 映射对话框4•对 AutoCAD 熟悉的朋友应该明白了，这就是设置转换成 DWG 文件的图层设置。
点击添加，设置好图层的名称、颜色、和线条式样。
我的设置是这可是按国标设置的阿。
还不知道国标？正好，“精工 e 匠”网站上有〈GB/T14665 － 1998 机械工程 CAD 制图规则〉，麻烦你看看吧！5•点击“映射到实体，这是把你 Solidworks 工程图中的各种“实体”应该放到 DWG 文件的哪各图层的设置，点击添加，把各实体分别放到第 4 步设定好的图层上去。
有很多，别弄昏了头。
注意：最好不要在这里选颜色和线条样式，而应在第 4 步设定，它会自动把颜色和线条样式设置为 BYLAYER 熟悉 AutoCAD 的朋友都清楚这一点。
如果你不知道为什么，照做就可以了。
6•辛辛苦苦设置了这么多，可千万不能一确定了之，它可不会自动保存！选择“映射文件设定”，找个目录，起个名字，按“确定”保存起来。
7•再按“确定”。
大功告成！打开转换的 DWG 文件，如果有什么不对的地方，回过头来修改设置，重新保存，直到满意为止。
好了该喝茶、加水了，这次小心点……满意了吗？应该是不错了……？ OK ！你可以结束了！没必要再看高级篇《一键搞定——VBA宏》了！三、高级篇一键搞定该喝茶了！你喝、我喝、大家喝！还得去厕所，别忘了洗手喔！前两篇我们已讨论了转换问题，本篇涉及到具体的转换并不多，而是介绍Solidworks 的另一个有用的工具——宏。
其实，其他 Solidworks 的操作也可以如此简化的。
你是否觉得，每次转换的时候很繁，需东点西选，经常容易搞错另存为的格式，讨厌的映射文件每次出现，等待你更改？下面我们摆平它！1•在 Solidworks 中操作：文件 / 另存为，选择保存类型为 DWG 或 DXF ，点击选项，出现“输出选项”对话框，选择“每次保存时不显示映射”，重新输出一遍。
使映射设置对话框在输出的时候不再显示。
2•在 Solidworks 中操作：工具 / 宏操作 / 录制3•把输出 DWG 文件的操作再来一遍。
然后操作：工具 / 宏操作 / 停止，会出现宏的“另存为”对话框。
4•取名保存宏。
5•操作：工具 / 宏操作 / 编辑，选择我们刚才保存的宏。
VBA 打开了宏。
可以看见我们刚才执行的操作是把打开的工程图保存成一个 aaa.DWG 文件。
如果打开其他 Solidworks 工程图 bbb ，执行这个宏，结果会把这个图转换成DWG 文件，但文件名仍然是 aaa.dwg ，这当然不行，我们来改进一下。
6•把全部代码删除，输入以下代码：（直接从网页拷贝、粘贴吧，保证不会错）Dim swApp As ObjectDim Part As ObjectDim Filename As StringDim No As IntegerDim Title As StringSub main()Set swApp = Application.SldWorksSet Part = swApp.ActiveDocFilename = Part.GetPathName()No = Len(Filename)Filename = Left(Filename, No - 7)Part.SaveAs2 Filename & ".DWG", 0, True, FalseTitle = Part.GetTitleSet Part = NothingswApp.CloseDoc Titlex = MsgBox(" 已保存为 DWG 文件 ", 0)End Sub7•解释一下代码的功能，熟悉 VB 的朋友可以跳过此部的分析，直接看下一段。
A 部分：定义变量。
让程序以相同的文件名把 DWG 文件保存在 Solidworks 工程图相同的文件夹内。
（如果 Solidworks 工程图文件名为： XXX. SLDDRW 则AutoCAD 图纸的文件名为： XXX.DWG ）。
此部分不可删除和省略。
B 部分：转换完成后关闭 Solidworks 工程图，这对同时需转换大量的工程的话十分有用。
如果你转换后不想关闭图纸的话，删了它。
C 部分：转换后出现一个信息框：“已保存为 DWG 文件”。
增加这个部分的原因是因为：实现一键操作后，如果一次需转换大量的图纸，转换时太爽了，有时按键按得太快，系统有时会“发病”。
如果把“已保存为 DWG 文件”换成：" 文件已转成 : "& Title & ".DWG" 。
信息框就输出转换后的文件名。
在这里，你可能觉得没用，但如果你在 C 部分后再增加一个 D 部分：打开同目录中的下一个工程图，用循环语句全部转换，哈哈！……可以同时转换成千上万个工程图，没有 C 部分来检查和监测一下，你根本不知道程序运转到什么地方了，还以为死机了呢。
你觉得没用的话也可以删了它。
现在插播广告： ~&)(%$#+| ？…… < 广告牌待租！> …… x$@$*&^%什么？还放广告？对了！不放广告的话，就没钱可赚，现在的社会没有好处的事，如果你去作的话，大家都会怀疑你的目的和真实性。
正好你我都可以先休息一下，当然是：喝茶…厕所…洗手……。
^%*^* 洗头膏—— &*^%3 尿不湿——%&*%$ ……关心您的古见糠！…… %&8•好了！广告结束了，记住：上一行的东西千万不能粘贴在代码里。
我们接着讨论——：9•直接关闭 VBA 宏编辑器，在更改的时候它会自动保存。
所已在更改的时候要小心点。
10•添加“宏” TOOLBAR ，一键搞定它。
操作：工具 / 自定义，出现“自定义”对话框；选命令 / 宏，把右面的人头小图标往你需要的工具栏上拖，松手；出现“自定义宏按钮”对话框；按右边的文件选择按钮，出现“宏路径”对话框11•选择我们刚才编辑过的宏文件，按“打开”；此时你可以在“自定义宏按钮”对话框中设置“快捷键”，这对经常要用到转换的朋友也十分有用。
此时也可以用“选择图象”给此按钮换一个与众不同的图标。
12•点击“确定”，再确定。
13•好了！现在打开一张工程图，点击刚才拖出来的按钮， DWG 输出一键结束。
在宏里我们可以做多文章，有兴趣的朋友可以自己研究。
“只有想不到的，没有做不到的！”我相信这句话。
（当然，有时代价太大，不合算！不管怎样，我做梦总可以吧！）。
