allegro导出Gerber文件图片文字操作技巧

Cadence allegro-光绘（Gerber）文件的设置与输出1.钻孔文件的设置输出1）提取钻孔表格manufacture-NC-①Drill customization合并相同的钻孔②Drill Legend钻孔表格的提取参数选项保持默认即可2）生成钻孔文件①.规则钻孔：Manufacture-NC-NC Drill参考下图设置，完成后点击“Drill”生成，后缀*.drl②不规则钻孔：Manufacture-NC-NC Route设置好后-点击“route”生成，后缀为.rou注意：不管板上有没有不规则钻孔，都建议操作一次,若没有，就不会生成该文件2.Gerber（光绘）参数的设置可以设置光绘区域输出：setup-Areas-Photoplot Outline-画个区域，不设置的话就输出整板区域1）manufacture-Artwork(/图标)-Film Control-Undefined line width（未定义的线宽）:6mil（0.15mm）Plot mode:Positive:正向；Negative：反向2）artwork参数设置设置钻孔精度format：5,5（英制），公制默认也行，要跟钻孔数据一致难点：清楚每个文件夹需要哪些subclass3）Gerber(光绘)文件的输出（*.art）设置好Gerber文件后，勾选要输出的对象，然后按图红色框Create Artwork,生成光绘文件（后缀为.art）若是无法生成Gerber文件，要按提示处理到没有错误。

把上述的制版输出文件+制表要求，整理到文件夹上发给板厂制版3.IPC 网表的输出（cam350网表比对，不一定输出，生产不需要）file-export-IPC 356-IPC version：IPC-D-356A-Export4.坐标文件的输出（单位为：mm）1）第一种方法(.txt)File-export-Placement-Export Placement2）第二种方式(推荐)Tools-Quick Reports-Component Report(或placed component repeport)-全选，复制-粘贴到Excel表格，再在表格整理即可5.Allegro PCB导出BOM单一般建议在orcad原理上导BOM单1）检查PCB无误后，菜单栏Tools->Quick Reports->Bill of Metrials Reports（也可保存为HTML文件，用Excel打开进行编辑整理）。

CadenceAllegro的Gerber导出步骤钻孔图的导出步骤：首先要给每一种VIA定义一个字母。

Manufacture\NC\Drill Customization。

在Symbol Characters里给每一个VIA定义一个字母，注意不能重复，其他数值禁止修改。

（如果在做PAD的时候定义过字母，那就只需检查一下是否有重复的。

）然后，选Manufacture\NC\Drill Legend。

一定要在Output unit里选尺寸单位。

其他选项默认。

点OK后放在PCB板的旁边。

（检查这个表的字母和外框形状是否有重复的。

）金属化孔和非金属化孔文件的导出步骤：选Manufacture\NC\NC Drill。

首先在NCParameters里设置：Format里前面的选3后面的选5。

（即整数位3，小数位5。

和Artwork里的设置要一样。

）Coordinates里选Absoiute。

Output units 里选英寸或毫米。

然后勾选1和3项。

（即省首零，和Artwork 里的设置要一样。

）然后Close。

回到NC Drill画面。

勾选1、2、3项。

点Drill即可。

会在PCB文件的路径下产生3个文件，后缀名为drl的2个和1个叫nc_tools_auto.txt的文件。

要交给板厂的。

Gerber导出步骤1、首先在Artwork里把所有要出底片的层定义好。

建立每个层的文件夹。

比如：TOP、BOTTOM、L2、L3、SM-TOP、SM-BOT、SS-TOP、PT-TOP、Outline、Drawing 等等。

然后，打开每个文件夹所需要的那些层。

比如：Drawing文件夹里，要打开：Board Geometry里的Outline层。

Manufacturing里的Nclegend-*-*层、Ncdrill_Legend层、Ncdrill_Figure层。

其余的层全部关闭。

然后对着Drawing 文件夹点击鼠标右键，选Match Display。

Allegro中导出Gerber文件和钻孔数据文件方法步骤(一)什么是Gerber文件Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在PCB制造业又称为光绘文件。

可以说Gerber文件是电子组装业中最通用最广泛的文件格式。

Gerber文件是EIA的标准格式，分RS274-D和RS274-X 两种，其中RS274-X是RS274-D的扩展文件。

生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。

一、准备工作为了保证出片的正确性，需要在设计PCB 文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。

◆设置画图的精度。

在allegro 中打开Setup->Drawing Size 菜单，调出设置对话框，如图1 在对话框中确定User Units选择Mils，Size选择C，这样整个作图区域会大一点，相应的作图范围(Drawing Extents)变为Width:22000.00；Height:17000.00Left X和Left Y为原点坐标。

Accuracy 选择2，其他根据你的尺寸自行定义。

设置完成选择OK 按钮，使配置生效。

◆设置动态铺铜参数。

在Allegro 中打开Shape->Global Dynamic Params 菜单，如图2。

Dynamic fill选Smoothü Smooth 勾选后会自动填充、挖空。

运行DRC时，在所有的动态shape中，产生底片输出效果的Shape外形ü Rough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果ü Disable 不执行填充、挖空。

打开Void controls 选项卡。

如图3。

选择Artwork format 要与出片格式一致。

很多PCB厂家都没有装Allegro软件，所以你不能直接发.brd文件。

(很多PCB小厂连ProtelDXP也没有，只支持Protel99)什么是Gerber文件Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在PCB制造业又称为光绘文件。

可以说Gerber文件是电子组装业中最通用最广泛的文件格式。

Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X是RS274-D的扩展文件。

生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。

一、准备工作为了保证出片的正确性，需要在设计PCB 文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。

◆设置画图的精度。

在allegro 中打开Setup->Drawing Size 菜单，调出设置对话框.(原文件名:1.JPG)在对话框中确定User Units选择Mils，Size选择C，这样整个作图区域会大一点，相应的作图范围(Drawing Extents)变为Width:22000.00；Height:17000.00 Left X和Left Y为原点坐标。

Accuracy 选择2，其他根据你的尺寸自行定义。

设置完成选择OK 按钮，使配置生效。

◆设置动态铺铜参数。

在Allegro 中打开Shape->Global Dynamic Params 菜单，如图2。

(原文件名:2.JPG)Dynamic fill选SmoothSmooth 勾选后会自动填充、挖空。

运行DRC时，在所有的动态shape中，产生底片输出效果的Shape外形Rough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果Disable 不执行填充、挖空。

打开Void controls 选项卡。

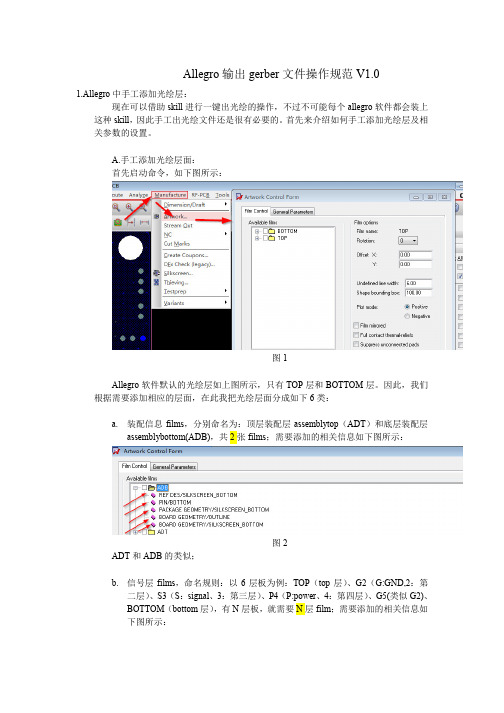

Allegro输 gerber文件操作规范V1.01.Allegro中手 添加 层现在可 借 skill进行一键 的操作，不过不可能 个allegro软件都会装 种skill，因 手 文件 是很有必要的沔首 来介绍如何手 添加 层及相关参数的设置沔A.手 添加 层面首 启 命 ，如 图所示图1Allegro软件默认的 层如 图所示， 有TOP层和BOTTOM层沔因 ， 们根据需要添加相 的层面，在 把 层面分 如 6类a.装配信息films，分别命 为 顶层装配层assemblytop ADT 和 层装配层assemblybottom(ADB)，共2张films 需要添加的相关信息如 图所示图2ADT和ADB的类似b.信号层films，命 规则 6层板为例 TOP top层 沓G2 G:GND,2 第二层 沓S3 S signal沓3 第 层 沓P4 P:power沓4 第四层 沓G5(类似G2)沓BOTTOM bottom层 ，有N层板，就需要N层film 需要添加的相关信息如图所示图3信号层的films都类似c.钻孔层films 命 为;DRILL,共1张film 实际 drill层 ，在PCB加 商那里不算film 需要添加的相关信息如 图所示图4d.丝印层信息films;分别命 为:SILKTOP和SILKBOT---顶层丝印和 层丝印，共2张films 需要添加的相关信息如 图所示图5SILKTOP和SILKBOT的类似;e.阻焊层信息films 分别命 为:SOLDTOP和SOLDBOT---顶层阻焊和 层阻焊，共2张films 需要添加的相关信息如 图所示图6SILKTOP和SILKBOT的类似f.钢网层信息films:分别命 为 PASTTOP和PASTBOT---顶层钢网和 层钢网也 焊层 ，共2张films 需要添加的相关信息如 图所示图7PASTTOP层和PASTBOT层的类似因 通常的一块N层板， 们在设置 层时，共需要设置9+N层 在有些情况 ，是不需要设置 多的films，如 层没有钢网的，则不需要设置 层钢网了，因 设置 层时也不能太机械了沔在 里再介绍一 添加films的操作及在film中添加信息的操作a.添加films选中BOTTOM,右 ，如 图图8单 Add，弹 如 对话框,在其中填入film的 称，如添加GND02，图9填写好 单 ok，即可添加相 的film层 如果想删除film层，则需要选中该film 层，右 ，执行CUT命 即可b.在films中添加信息选中film，点 方的’+’，选中某一信息，右 现 图图10单 Add 现 图的对话框，在其中选择需要添加的信息，选中相关的film信息，右 选中Cut，即可删除不需要的信息图11B. 参数设置，如 图设置图12关于参数的含 ，在 不再赘述2.添加钻孔表a.首 通过屏幕右边的Visibility选项的Views列表，将Drill层打开，并将Visibility选项中的PIN和Via选项都选中，见 图所示图13b.启 操作如 图所示图14c.设置钻孔表参数，如 图所示图15d. 点 ok按钮 ， 现钻孔表，摆放在板边适当位置 如 图图16如果想移 钻孔表，需要在find中勾选Groups进行移3.输 钻孔文件里输 的钻孔文件，也就是数控机床的文件，操作过程如a.参数设置，操作如 图;图17b.参数设置如 图所示图18c.输 钻孔文件，如 图所示，最好点 dirll按钮，生 .drl文件即是钻孔文件图194.输 文件在输 文件之前，需要再次确认各个参数设置是否 确，如果没有问题，即可 gerber文件了，说明如 图图205.输 坐标文件坐标文件在装配时候会用到，操作过程如 ，有3种格式坐标，可 根据情况选择，如果再加 单位分类，又有公制和英制两类，共6种形式图216. 程文件分类生 的 文件的扩展 是‘.art每，文件存放在当前目录 ， 们把 些 文件 有钻孔文件 .drl 和ncdrill.log文件分类 可分 3类a.ADT和ADB分一类，为装配文件b.坐标文件沓PASTTOP和PASTBOT分一类，为贴片文件c.其他文件CAM文件，放在一起至 ，allegro 的操作流程介绍完 在发 板厂制板之前，需要 检查一遍 文件，并对 IPC网表，可 使用CAM350来进行相关操作，在 就不在做介绍了沔Edited by KevinFinished 2014/2/18。

Allegro中导出Gerber文件和钻孔数据文件方法步骤(一)什么是Gerber文件Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件〔stencil data〕,在PCB制造业又称为光绘文件。

可以说Gerber文件是电子组装业中最通用最广泛的文件格式。

Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X是RS274-D的扩展文件。

生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。

一、准备工作为了保证出片的正确性，需要在设计PCB 文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。

◆设置画图的精度。

在allegro 中翻开Setup->Drawing Size 菜单，调出设置对话框，如图1 在对话框中确定User Units 选择Mils，Size选择C，这样整个作图区域会大一点，相应的作图范围(Drawing Extents)变为Width:22000.00；Height:17000.00Left X和Left Y为原点坐标。

Accuracy 选择2，其他根据你的尺寸自行定义。

设置完成选择OK 按钮，使配置生效。

◆设置动态铺铜参数。

在Allegro 中翻开Shape->Global Dynamic Params 菜单，如图2。

Dynamic fill选Smoothü Smooth 勾选后会自动填充、挖空。

运行DRC时，在所有的动态shape中，产生底片输出效果的Shape外形ü Rough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果ü Disable 不执行填充、挖空。

翻开Void controls 选项卡。

如图3。

选择Artwork format 要与出片格式一致。

很多PCB厂家都没有装Allegro软件，所以你不能直接发.brd文件。

(很多PCB小厂连ProtelDXP也没有，只支持Protel99)什么是Gerber文件Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件〔stencil data〕,在PCB制造业又称为光绘文件。

可以说Gerber文件是电子组装业中最通用最广泛的文件格式。

Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X是RS274-D的扩展文件。

生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。

一、准备工作为了保证出片的正确性，需要在设计PCB 文件之前对一些系统参数进展设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。

◆设置画图的精度。

在allegro 中打开Setup->Drawing Size 菜单，调出设置对话框.(原文件名:1.JPG)在对话框中确定User Units选择Mils，Left X和Left Y为原点坐标。

Accuracy 选择2，其他根据你的尺寸自行定义。

设置完成选择OK 按钮，使配置生效。

◆设置动态铺铜参数。

在Allegro 中打开Shape->Global Dynamic Params 菜单，如图2。

(原文件名:2.JPG)Dynamic fill选SmoothSmooth 勾选后会自动填充、挖空。

运行DRC时，在所有的动态shape中，产生底片输出效果的Shape外形 Rough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果Disable 不执行填充、挖空。

打开Void controls 选项卡。

如图3。

(原文件名:3.JPG)选择Artwork format 要与出片格式一致。

现在根本上PCB厂都是采用RS274-X。

Allegro⽣成Gerber⽂件的⽅法⽣成Gerber⽂件的⽅法及步骤：1．定义分类钻孔进⼊菜单Manufacture－NC－Drill customization，选Auto generate sysmbols2．放置钻孔表进⼊菜单Manufacture－NC－Drill Legend, 点OK后在PCB上放置3．进⼊菜单Manufacture－NC－NC parameters,设置相关参数Leader:12, code: ASCII, format: 2:3Coordinater: absolute, output units:metric (如果PCB设计是⽤毫⽶制的，就选这个) 4．⽣产钻孔⽂件NC Drill 进⼊菜单Manufacture－NC－NC Drill选择.DRL⽂件的路径选Tool sequence: increasing, 选repeat codes点Drill⽣成钻孔⽂件5．⽣成Artwork⽂件在菜单Shape－Global Dynamic shape中V oid controls中的artwork format选Gerber RS274X进⼊菜单Manufacture－Artwork在General parameters对话框中设置相关项：Device type: Gerber RS274XError action: Abort filmFormat: 5, 5 (要⽐PCB精度设置多⼀位)Suppress选Leading zeros 和Equal coordinatesOutput units: millimeters (如果PCB设计是⽤毫⽶制的，就选这个)Scale factor for output : 1在Film Control对话框中设置相关项：Check database before artwork选上Vertor based pad behabior选上对于所有内层（信号和Plane层），suppress unconnected pads选上信号层选Positive,电源层选NegativeUndefined linewidth: 0.15Shape bounding box: 2.54Offset X: 0 Y:0Rotation: 0。

很多PCB厂家都没有装Allegro软件，所以你不能直接发.brd文件。

(很多PCB小厂连ProtelDXP也没有，只支持Protel99)什么是Gerber文件Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在PCB制造业又称为光绘文件。

可以说Gerber文件是电子组装业中最通用最广泛的文件格式。

Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X是RS274-D的扩展文件。

生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。

一、准备工作为了保证出片的正确性，需要在设计PCB 文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。

◆设置画图的精度。

在allegro 中打开Setup->Drawing Size 菜单，调出设置对话框.(原文件名:在对话框中确定User Units选择Mils，Size选择C，这样整个作图区域会大一点，相应的作图范围(Drawing Extents)变为Width:；Height:Left X和Left Y为原点坐标。

Accuracy 选择2，其他根据你的尺寸自行定义。

设置完成选择OK 按钮，使配置生效。

◆设置动态铺铜参数。

在Allegro 中打开Shape->Global Dynamic Params 菜单，如图2。

(原文件名:Dynamic fill选SmoothSmooth 勾选后会自动填充、挖空。

运行DRC时，在所有的动态shape中，产生底片输出效果的Shape外形Rough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果Disable 不执行填充、挖空。

打开Void controls 选项卡。

如图3。

(原文件名:选择Artwork format 要与出片格式一致。

ALLEGRO导出GERBER 教程！allegro导出gerber文件1．在导出gerber文件之前，要先对图纸的参数、层叠结构、铺铜皮的参数、DRC的状态报告进行统一检查，只有设置的参数对了，才能进行gerber文件的输出。

2．DesignParameters检查A）在Setup里面选择的单位要与Gerber中设置的单位保持一致，精度也是。

B）为了保证Gerber中所见即所得，在Display选项卡的把如图的三项选上：3 铺铜参数检查A）选择Shape，打开如下对话框：C）点击图中红色方框内的按钮，会自动填充、挖空动态铜皮。

D）在Void Control选项卡中，选择Artwork format要与Gerber中的格式一致，如下图：1. 层叠结构检查A）选择Setup-cross-section命令，弹出layout cross section窗口，如下图B）对层的结构、叠层的厚度、叠层的正负片、介电常数进行检查。

5．Status窗口DRC检查A）选择Display-Status命令，弹出下图B）DRC Check，在导出Gerber之前，必须先进行DRC检查，点击下面一个红色方框中的按钮进行DRC检查。

C）点击上面一个红色方框中的Smooth按钮，检查动态铜皮，如果这个按钮是灰色的，说明铜皮没有问题。

1. Database CheckA）点击Tools-Database Check命令，打开DB-Doctor窗口，如下图B）勾选上图中三个方框中的选项，单击右侧的Check按钮进行错误检查。

1. 设置输出文件的文件夹和路径A）选择Setup-User Preferences Editor命令，打开对话框，如下图B）选择左侧红色方框中的Output_dir，然后在右侧红色方框对于的选项方框内输入导出的Gerber文件夹名称。

C）然后再在左侧方框中选择Temp_file，然后在入下图的红色方框的temp选项中输入Gerber的导出路径。
