导学案1.2垂线(2)(新人教版)

垂线教课目的1.认识垂直观点；2.能说出垂线的性质“经过一点；能画出已知直线的一条垂线，而且只好画出一条垂线”；3.会用三角尺或量角器过一点画一条直线的垂线．要点：两直线相互垂直的相关性质．难点：过直线上（外）一点作已知直线的垂线．教课过程【教课备注】一、创建情境，引入课题生活中的垂线二、目标导学,探究新知目标导学1：垂直的定义活动 1 在订交线的模型中 ,固定木条 a,转动木条 b，当 b 的地点变化时， a、b 所成的角α也会发生变化 .当α =90 °时 ,a 与 b 垂直 .当α ≠ 90°时 ,a 与 b 不垂直，叫斜交 .1.垂直定义：当两条直线订交所成的四个角中，有一个角是直角 (90° )时，这两条直线相互垂直，此中一条直线叫另一条直线的垂线，它们的交点叫垂足。

（说明）从垂直的定义可知，判断两条直线相互垂直的要点：只需找到两条直线订交时四个交角中有一个角是直角。

2.垂直的表示：用“⊥”和直线字母表示垂直比如、如图，a、 b 相互垂直 , 垂足为 O，则记为： a⊥ b 或 b⊥ a, 若要重申垂足，则记为：a⊥ b, 垂足为 O.或 a⊥ b 于 O.实质应用：平时生活中 ,两条直线相互垂直的情况很常有 ,说出图中的一些相互垂直的线条 .你能再举出其余例子吗 ?【教课提示】指引学生经过木条的转动过程得出垂线的定义。

试一试：1、下边四种判断两条直线垂直的方法，正确的有（）个（ 1）两条直线订交所成的四个角中有一个角是直角，则这两条直线相互垂直（2）两条直线订交，只需有一组邻补角相等，则这两条直线相互垂直（3）两条直线订交，所成的四个角相等，这两条直线相互垂直（4）两条直线订交，有一组对顶角互补，则这两条直线相互垂直（A）4（B）3（C）2（D）12.如图，已知ＡＯＢ为向来线，∠ＡＯＤ：∠ＢＯＤ＝３：１，ＯＤ均分∠ＣＯＢ，（１）求∠ＡＯＣ的度数；（２）判断ＡＢ与ＯＣ的地点关系．目标导学2：垂线的书写形式当直线 AB 与 CD 订交于 O 点，∠ AOD=90 °时， AB ⊥CD ，垂足为 O．书写形式1：由于∠AOD=90°（已知）因此 AB ⊥ CD（垂直的定义）反之，若直线 AB 与 CD 垂直，垂足为 O，那么，∠ AOD=90 °书写形式2：．如图．直线AB 、CD 订交于点O， OE⊥ AB 于 O， OB 均分∠DOF ，∠DOE=50 °，求∠ AOC 、∠ EOF、∠ COF 的度数．垂线的定义【教课提示】对垂线观点进行小结。

5.1.2垂线【学习目标】1．知道垂线的定义、能过一点画出已经直线的垂线、会用符号表示垂直. 2．理解垂线的两个性质.3. 知道垂线的性质,会表示点到直线的距离. 【学习重点与难点】1. 学习重点：理解垂线的概念和性质。

2. 学习难点：垂线的两性质。

【学习过程】 一、情境导入说出下面图形中两条线的位置关系二、导学(一)自学指导1：教具演示后，回答： 1、垂线的定义和表示方法记作：注：垂直是相交的一种特殊情况，两条直线互相 垂直，其中一条直线叫做另一条直线的 ，它们的交点叫做 ．几何语言：︒=∠90AOC CD AB ⊥∴ ∴（二）自学指导2：自学4页探究，回答（1）同一平面内，点与直线的位置关系： 和（2）已知直线a 有 条垂线ba（3）作图：（1）过直线l上一点A,作直线AB⊥l 垂足为AA（2）过直线AB外一点C,作CD⊥AB,垂足为D.C（4）垂线的性质：（5）拓展：画一条线段、射线的垂线就是花他们所在直线的垂线自学5页的思考与探究。

在上图中：与点P相连的线段中是最短的，这条线段与直线l的关系是，点P到直线l的距离是的长度，垂线段：从直线外一点引一条直线的垂线，这点与垂足之间的线段叫做垂线段垂线段的性质：点到直线的距离：四、学习小结五、自我检测1、下列说法正确的有（）（1）在平面内，过直线上一点有且仅有一条直线垂直于已知直线（2）在平面内，过直线外一点有且仅有一条直线垂直于已知直线（3）在平面内过任意一点有且只有一条直线垂直于已知直线 （4）在平面内，有且仅有一条直线垂直于已知直线A.1个 B 、2个 C 、3个 D 、4个2、如图：直线AB 、CD 相交于点O, OE ⊥AB 于点O,055=∠COE ,则=∠BOD=∠B O C3、已知直线AB 、CD 交于O, OE ⊥CD ，OF ⊥AB ，且065=∠FOD ，求BOE ∠和AOC ∠的度数4、已知如图，AC BC ⊥，BC = 8，AC = 6，AB = 10, 则点B 到AC 的距离是 , 点A 到BC 的距离是 , 点A 、点B 之间的的距离是5、如图，ACB ∠= 90°，AB CD ⊥,BC =3，AC = 4，AB = 5 (1)点A 到BC 的距离是 , 点B 到AC 的距离是 , (2)求线段CD 的长 作业：1、如图，AC BC ⊥，BD AB ⊥,能表示_ D_ D点到直线或线段的距离是线段有（ ） A 、1条 B 、2条 C 、3条 D 、5条2、如图，AC BC ⊥，BD AB ⊥,且BC =4，AC = 3，AB = 5，BD = 12，AD = 13则点D 到AB 的距离是 , 点A 到BC 的距离是 ,3、如图，BAC ∠= 90°, AD BC ⊥,垂足为D ，则小列结论中正确的个数为（ ） （1）AB 与AC 互相垂直（2）AD 与AC 互相垂直 (3) 点C 到AB 的垂线段是线段AB (4) 点A 到BC 的垂线段是线段AD (5)线段AB 的长度是点B 到AC 的距离 (6) 线段AB 是点B 到AC 的距离4、如图：O 为直线AB 上一点，BOC AOC ∠=∠31，OC 是AOD ∠的平分线（1）求COD ∠的度数（2）判断OD 与AB 的位置关系，并说明理由仰望天空时，什么都比你高，你会自卑; 俯视大地时，什么都比你低，你会自负;只有放宽视野，把天空和大地尽收眼底，才能在苍穹泛土之间找准你真正的位置。

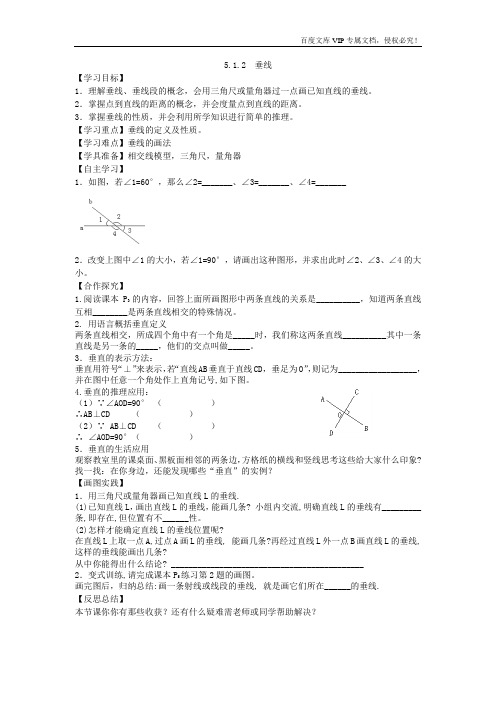

5.1.2 垂线【学习目标】1．理解垂线、垂线段的概念，会用三角尺或量角器过一点画已知直线的垂线。

2．掌握点到直线的距离的概念，并会度量点到直线的距离。

3．掌握垂线的性质，并会利用所学知识进行简单的推理。

【学习重点】垂线的定义及性质。

【学习难点】垂线的画法【学具准备】相交线模型，三角尺，量角器【自主学习】1．如图，若∠1=60°，那么∠2=_______、∠3=_______、∠4=_______2．改变上图中∠1的大小，若∠1=90°，请画出这种图形，并求出此时∠2、∠3、∠4的大小。

【合作探究】1.阅读课本P3的内容，回答上面所画图形中两条直线的关系是__________，知道两条直线互相________是两条直线相交的特殊情况。

2. 用语言概括垂直定义两条直线相交，所成四个角中有一个角是_____时，我们称这两条直线__________其中一条直线是另一条的_____，他们的交点叫做_____。

3．垂直的表示方法：垂直用符号“⊥”来表示，若“直线AB垂直于直线CD，垂足为O”，则记为__________________，并在图中任意一个角处作上直角记号,如下图。

4.垂直的推理应用：（1）∵∠AOD=90°（）∴AB⊥CD （）（2）∵ AB⊥CD （）∴∠AOD=90°（）5．垂直的生活应用观察教室里的课桌面、黑板面相邻的两条边，方格纸的横线和竖线思考这些给大家什么印象?找一找：在你身边，还能发现哪些“垂直”的实例？【画图实践】1．用三角尺或量角器画已知直线L的垂线.(1)已知直线L，画出直线L的垂线，能画几条? 小组内交流,明确直线L的垂线有_________条,即存在,但位置有不______性。

(2)怎样才能确定直线L的垂线位置呢?在直线L上取一点A,过点A画L的垂线, 能画几条?再经过直线L外一点B画直线L的垂线,这样的垂线能画出几条?从中你能得出什么结论? ____________________________________________2．变式训练,请完成课本P5练习第2题的画图。

课题3 5.1.2垂线的学案2德育目标：观察、归纳、推理对数学知识中获取数学猜想和论证的重要作用，在独立思考和小组交流中学习。

学习目标：1. 了解垂线段的概念,了解垂线段最短的性质2. 体会点到直线的距离的意义, 并会度量点到直线的距离.学习重点：“垂线段最短”的性质,点到直线的距离的概念及其简单应用.学习难点：对点到直线的距离的概念的理解.学习过程：一．课堂引入：教师展示课本图,提出问题:要把河中的水引到农田P 处, 如何挖渠能使渠道最短? 问题1,上学期我们曾经学过什么最短的知识,还记得吗?问题2在连接直线L 外一点P 与直线L 上各点的线段中,哪一条最短?二．自学教材P5 探究思考:(1)垂线段与垂线的区别与联系. (2)垂线段与线段的区别与联系.辅导教师：引导学生完整比较3. 自学点到直线的距离.辅导教师：学生自学过程中，教师给予及时的引导三、例题讲解：例、画图操作,(1)画出直线L 与L 外一点P;(2)过P 点出PO ⊥L,垂足为O;(3)点A 1,A 2,A 3……在L 上,连接PA 、PA 2、PA 3……（4）度量比较PO 、PA 1、PA 2、PA 3……长短，你能得出什么结论？四．当堂练习。

（学生活动：先进行小组讨论，然后独立完成，再进行小组交流和评价）（A 组）1、如图，∠APC=900，PB ⊥AC,垂足为B ，则能表示点到直线(或线段)的距离的线段有A ．5条B ．4条C ．3条D ．2条2、如图，直线a 上有三点A 、B 、C ，直线a 外有一点P ，若PA=5cm ，PB=3cm ，PC=2cm ， 那么点P 到直线a 的距离是 A ．等于2cm B ．大于2cm ，小于3cmC ．小于2cmD ．不大于2cm3、如图所示,村庄A 要从河流L 引水入庄, 请画出最短距离。

l A C B A P A B C PaA B C （B 组）4、在右图中按要求画图： （1）过B 点画AC 的垂线段；（2）过A 点画出BC 的垂线；（3）画出表示点C 到线段AB 距离的线段.5、已知∠AOB 为一个钝角，OC 、OD 、OE 是三条射线，若OC ⊥OA ，OD 平分∠AOB ，OE 平分∠BOC ，求∠DOE 的度数．（C 组）6、如图，已知直线AB 、CD 相交于O ，O E ⊥AB,垂足为O ，OF 平分∠AOC,∠AOF ：∠AOD=5：26,求∠EOC7、上图中，若∠AO F ＋∠BOD=51°,其他条件不变，求∠EOD 的度数。

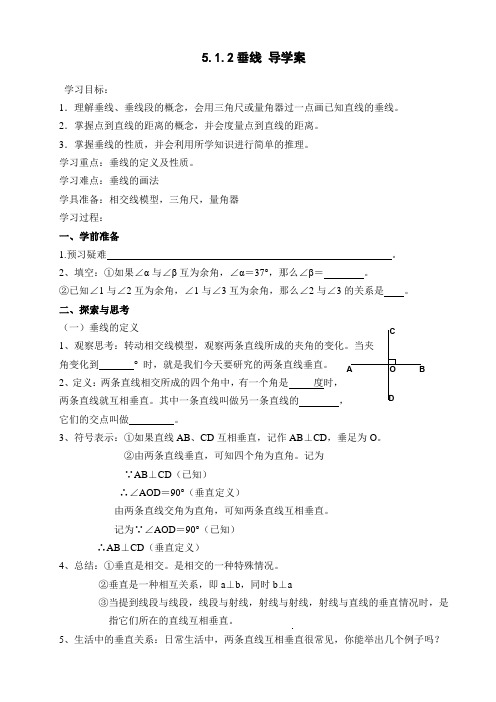

ABCDO5.1.2垂线 导学案学习目标：1．理解垂线、垂线段的概念，会用三角尺或量角器过一点画已知直线的垂线。

2．掌握点到直线的距离的概念，并会度量点到直线的距离。

3．掌握垂线的性质，并会利用所学知识进行简单的推理。

学习重点：垂线的定义及性质。

学习难点：垂线的画法学具准备：相交线模型，三角尺，量角器 学习过程： 一、学前准备1.预习疑难 。

2、填空：①如果∠α与∠β互为余角，∠α＝37°，那么∠β＝ 。

②已知∠1与∠2互为余角，∠1与∠3互为余角，那么∠2与∠3的关系是 。

二、探索与思考 （一）垂线的定义1、观察思考：转动相交线模型，观察两条直线所成的夹角的变化。

当夹 角变化到 ° 时，就是我们今天要研究的两条直线垂直。

2、定义：两条直线相交所成的四个角中，有一个角是 度时， 两条直线就互相垂直。

其中一条直线叫做另一条直线的 ， 它们的交点叫做 。

3、符号表示：①如果直线AB 、CD 互相垂直，记作AB ⊥CD ，垂足为O 。

②由两条直线垂直，可知四个角为直角。

记为 ∵AB ⊥CD （已知）∴∠AOD ＝90°（垂直定义） 由两条直线交角为直角，可知两条直线互相垂直。

记为∵∠AOD ＝90°（已知） ∴AB ⊥CD （垂直定义）4、总结：①垂直是相交。

是相交的一种特殊情况。

②垂直是一种相互关系，即a ⊥b ，同时b ⊥a③当提到线段与线段，线段与射线，射线与射线，射线与直线的垂直情况时，是指它们所在的直线互相垂直。

5、生活中的垂直关系：日常生活中，两条直线互相垂直很常见，你能举出几个例子吗？N MA ●B ●DCBA （二）垂线的性质一1、垂线的画法有两种：利用 或者 。

2、探究：完成教材4页探究问题。

3、垂线性质： 。

4、对应练习：教材5页练习1、2（在书上完成） （一）垂线的性质二1、思考：在灌溉时，要把河中的水引到农田P 处，如何挖渠能使渠道最短？2、探究：上面思考问题可以转化为数学问题：“已知直线l 和直线外一点P ，连 接点P 到直线l 上各点O,A 1,A 2,A 3…，其中 PO ⊥l （我们称PO 为点P 到直线l 的垂线段）。

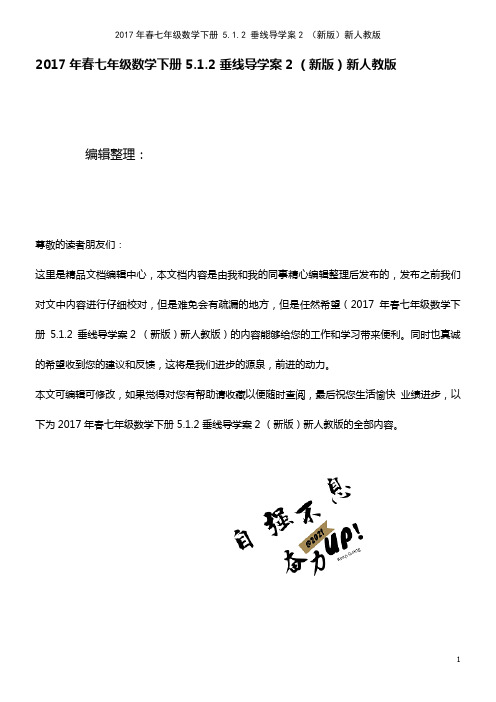

2017年春七年级数学下册 5.1.2 垂线导学案2 （新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2017年春七年级数学下册5.1.2 垂线导学案2 （新版）新人教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2017年春七年级数学下册 5.1.2 垂线导学案2 （新版）新人教版的全部内容。

5.1。

2 垂线（2）【学习目标】1．了解垂线段、点到直线的距离的概念，会运用它解决实际问题．2．经历探究“垂线段最短"的过程，掌握垂线性质．【学习重点】垂线性质2的结论探究、垂线段和点到直线距离的概念．【学习难点】对点到直线的距离的概念的理解．行为提示：创设情景,引导学生明白本节课应学什么．行为提示：认真阅读课本，独立完成“自学互研"中的题目．在探究练习的指导下，自主完成有关练习，从而发现、理解知识．方法指导：教师强调，在图5.1－9中,PO的长度是点P到直线l的距离，PA1、PA2…的长度都不是点P到直线l的距离．情景导入生成问题旧知回顾:1．垂线性质:过一点有且只有一条直线与已知直线垂直．2．两点之间，线段最短．问题：如图,小刚周日需从家A出发，先到外婆家B拿钓鱼杆，然后去河边去钓鱼，问怎样走路程最短？要解决这个问题就需要学习垂线的另一个性质，从而引出课题．自学互研生成能力【自主探究】阅读教材P5的内容，然后完成下面问题：1．连接直线外一点与直线上各点的所有线段中，垂线段最短．简单说成：垂线段最短．2．什么叫点到直线的距离？答：直线外一点到这条直线的垂线段的长度，叫做点到直线的距离．【合作探究】活动1：学生能在教师的引导下用数学眼光思考：在连接直线l外一点P与直线l上各点的线段中，哪一条最短？教师演示教具,给学生直观的感受．如图：在硬纸板上固定木条l,l外有一点P，转动的木条a一端固定在点P。

5.1相交线5.1.2垂线第1课时垂线一、新课导入1.导入课题：观察周围的景物：墙与地面、桌腿与地面、公路两边的电线杆与地面的位置关系都给我们垂直的印象，导出课题——垂线.2.学习目标：（1）能说出垂线、垂线段的意义、会用三角尺或量角器过一点画已知直线的垂线.（2）记住垂线的性质并会利用所学知识进行简单的推理.3.学习重、难点：重点：正确理解垂线、垂线段的概念.难点：能利用垂线的性质进行简单的推理.二、分层学习1.自学指导：（1）自学内容：课本P3至P4“探究”之前的内容.（2）自学时间：5分钟.（3）自学要求：认真阅读教材，对重、难点内容做好标记.不清楚，不懂的地方可以小组讨论.（4）自学参考提纲：①垂线的定义：结合相交线模型和图5.1-4体会当∠α=90°时，a和b互相垂直，这说明：当两条直线相交成的四个角中，有一个角是90°时，就说这两条直线是互相垂直的，其中一条直线叫做另一条直线的垂线，它们的交点叫做垂足.②垂线的定义推理过程（如图1）：因为AB⊥CD（已知）,所以∠AOC=∠AOD=∠BOC=∠BOD=90°(垂直定义).反之因为∠AOC=90°(已知),所以AB⊥CD(垂直定义).③如图2，直线a ⊥b，∠1 = 35°，则∠2 =55°.④当两条直线相交所成的四个角相等时，这两条直线有什么位置关系？为什么？互相垂直.2.自学：同学们可结合自学指导进行自学.3.助学：（1）师助生：①明了学情：教师在学生自学时巡视课堂，关注学生的学习进度和学习中存在的问题.②差异指导：对在自学中遇到疑难或认识有偏差的学生进行点拨引导.（2）生助生：学生通过小组交流探讨各自遇到的问题.4.强化：（1）垂线、垂线段的概念.（2）举例说明生活中的垂直现象.1.自学指导：（1）自学内容：课本P5练习之前的内容.（2）自学时间：3分钟.（3）自学要求：根据探究提纲动手操作画图；在动手过程中互助交流作图方法.（4）探究提纲：①如图,用三角尺或量角器画已知直线l的垂线,这样的垂线能画几条?小组内交流,明确直线l的垂线有无数条,即垂线存在,但位置有不确定性.②如图1，在直线l上取一点A，过点A画直线l的垂线，能画几条?如图2，经过直线l外一点B画直线l的垂线，这样的垂线能画几条?③从②中你能得出什么结论?在同一平面内，过一点有且只有一条直线与已知直线垂直.2.自学：学生可结合自学指导进行自学.3.助学：（1）师助生：①明了学情：了解学生是否会列表，是否理解表中的数据的意义以及画图中存在的问题.②差异指导：根据学情分类指导.（2）生助生：同桌之间、小组内交流、研讨.4.强化:（1）用三角尺过已知点画已知直线的垂线的方法：①一边靠线；②移动找点；③画垂线.（2）垂线的存在性和唯一性：在同一平面上，过一点有且只有一条直线与已知直线垂直.（3）练习：画一条线段或射线的垂线，就是画它们所在直线的垂线，如图，请你过点P画出射线AB或线段AB的垂线.三、评价1.学生学习的自我评价：各小组长谈学习收获和存在的困惑.2.教师对学生的评价：（1）表现性评价：对学生在学习中表现出的态度、情感、方法和成效进行点评.（2）纸笔评价：课堂评价检测.3.教师的自我评价（教学反思）:在这堂课中，学生的主体地位突出了，真正亲历了知识形成的全过程.在自主学习、同桌合作交流的活动中升华了对知识的理解.教学实践也证明，在自由探索与合作交流的学习方式中，学生认识活动的强度和力度要比单纯接受知识大得多.在本节课实施中的每一个学习活动，都以学生个性思维、自我感悟为前提多次设计了让学生自主探索、合作交流的时间与空间.通过学生和谐有效地互动，强化了学生的自主学习意识.（时间：12分钟满分：100分）一、基础巩固（70分）1.（10分）如图所示，若AB⊥CD于点O，则∠AOD=90°；若∠BOD=90°，则AB⊥CD.2.（10分）如图所示，已知AO⊥BC于点O，那么∠1与∠2的关系是∠1+∠2=90°.第1题图第2题图第3题图第4题图3.（10分）如图，OA⊥OB，OC是一条射线，若∠AOC=120°，则∠BOC=30°．4.（10分）如图所示，直线AB⊥CD于点O，直线EF经过点O，若∠1=26°，则∠2的度数是（B）A.26°B.64°C.54°D.以上答案都不对5.（15分）如图，直线AB、CD相交于点O，EO⊥AB，垂足为O，∠EOC ＝35°，求∠AOD和∠BOD的度数.解：因为EO⊥AB，所以∠EOB=∠EOA=90°,所以∠COB=∠COE+∠EOB=125°.又因为∠AOD=∠BOC(对顶角相等)，所以∠AOD=125°.因为∠AOC=∠AOE-∠COE=55°,所以∠BOD=∠AOC=55°（对顶角相等）.二、综合应用（20分）6.如图，AB⊥l，BC⊥l，B为垂足，那么A、B、C三点在同一直线上吗？为什么？解：A、B、C三点在同一直线上.∵AB⊥l，BC⊥l.且交点都为B.∴A、B、C三点在同一直线上（在同一平面内，过一点有且只有一条直线与已知直线垂直）.三、拓展延伸（20分）7.如图，直线AB，CD相交于O点，OM⊥AB于O.（1）若∠1=∠2,求∠NOD;（2）若∠BOC=4∠1,求∠AOC与∠MOD.解：（1）因为OM⊥AB,所以∠1+∠AOC=90°.又∠1=∠2,所以∠2+∠AOC=90°,所以∠NOD=180°-(∠2+∠AOC)=180°-90°=90°.（2）由已知条件∠BOC=4∠1，即90°+∠1=4∠1,可得∠1=30°，所以∠AOC=90°-30°=60°，所以由对顶角相等可得∠BOD=60°,所以∠MOD=90°+∠BOD=150°.5.1.2垂线第2课时垂线段一、新课导入1.导入课题：如图所示，在铁路旁边有一个村庄A，现要建一个火车站，为了使此村庄的人乘火车最方便（即距离最近），应怎样选择火车站的位置呢？学完这节课，相信你就会明白！2.学习目标：（1）能说出垂线段的意义和点到直线的距离的含义.（2）记住垂线段的性质，并能利用它进行简单的推理.3.学习重、难点：重点：正确理解垂线段的概念和点到直线的距离.难点：利用垂线段的性质进行简单的推理.4.自学指导（1）自学内容：课本P5的练习以下的内容.（2）自学时间：5分钟.（3）自学要求：认真阅读教材，联系生活实际体会并测量.（4）自学参考提纲：①什么叫垂线段？②在课本P5“探究”中，先通过目测估计最短的线段是PO，再通过度量或叠合法比较验证你的结论.③由②可得到：连接直线外一点与直线上各点的所有线段中，垂线段最短.简称：垂线段最短.④点到直线的距离:直线外一点到这条直线的垂线段的长度，叫做点到直线的距离.如右图，PO的长度叫做点P到直线l的距离.PO、PA、PB、PC中最短的线段是PO.⑤在课本P5“思考”图中画出水渠开挖的路线，若图中比例尺为1∶100000，水渠大约要挖多长？二、自学同学们可结合自学指导进行自学.三、助学1.师助生：（1）明了学情：教师参与到学生自学过程中，了解学生的认知情况.（2）差异指导：对个别学习有困难和认识有偏差的学生进行点拨和指导.2.生助生：小组内相互交流、探讨.四、强化1.垂线段最短.2.点到直线的距离.3.练习：如右图，三角形ABC中，∠C＝90°.（1）分别指出点A到直线BC，点B到直线AC的距离是哪些线段？ACBC （2）三条边AB、AC、BC中哪条边最长？为什么？AB五、评价1.学生学习的自我评价：各学习小组长谈本组学习方式和收效及存在的困惑.2.教师对学生的评价：（1）表现性评价：对学生在学习中的态度、方法、成效以及存在的不足进行点评.（2）纸笔评价：课堂评价检测.3.教师的自我评价（教学反思）：在这堂课中，我们从学生熟悉的生活实例入手，探讨了有关垂线段的意义和点到直线的距离问题，让学生真正经历了知识形成的全过程.同时课堂强调了学生的动手操作，让学生经历大胆猜测，合作交流等学习过程，为后面的学习打下坚实的基础.（时间：12分钟满分：100分）一、基础巩固（60分）1.（10分）体育课上，老师测量跳远成绩的依据是（C）A.垂直的定义B.两点之间，线段最短C.垂线段最短D.两点确定一条直线2.（10分）点到直线的距离是指（D）A.直线外一点到这条直线上一点之间的距离B.直线外或直线上一点到直线的垂线段的长度C.直线外一点到这条直线的垂线的长度D.直线外一点到这条直线的垂线段的长度3.(10分)P是直线AB外一点，过点P作PO⊥AB，垂足为O，若C为直线AB上任意一点，则线段PC与线段PO的大小关系是（C）A.PC＞POB.PC＜POC.PC≥POD.PC≤PO4.（10分）如图，三角形ABC中，∠C=90°，AC=3,点P是BC边上一动点，则AP的长不可能是（B）A.3B.2.8C.3.5D.45.(20分)如图所示，直线AB，CD相交于点O，P是CD上一点．（1）过点P画AB的垂线段PE;（2）过点P画直线CD的垂线，与AB相交于F点;（3）线段PE，PO，PF三者中最短的是PE，依据是垂线段最短.二、综合应用（20分）6.一辆汽车在直线形的公路AB上由A向B行驶，C、D是分别位于公路AB两侧的加油站.（1）设汽车行驶到公路AB上点M的位置时，距离加油站C最近；行驶到点N的位置时，距离加油站D最近，请在图中分别画出点M、N的位置；（2）当汽车从A出发向B行驶时，在公路AB的哪一段路上距离C、D两加油站都越来越近？在哪一段路上距离加油站D越来越近，而离加油站C却越来越远？解：（1）如图.（2）在公路AB的AM段距离C、D两加油站都越来越近，在MN段距离加油站D越来越近，而加油站C却越来越远.三、拓展延伸（20分）7.如图，平原上有A，B，C，D四个村庄，为解决当地缺水问题，政府准备修建一个蓄水池.（1）不考虑其他因素，请你画图确定蓄水池H点的位置，使它到四个村庄距离之和最小；（2）计划把河水引入蓄水池H中，怎样开渠最短并说明根据.解：（1）∵两点之间线段最短，∴连接AD，BC交于H，则H为蓄水池位置，它到四个村庄距离之和最小.（2）过H作HG⊥EF，垂足为G.“过直线外一点与直线各点的连线中，垂线段最短”是把河水引入蓄水池H 中开渠最短的根据.。

5.1 相交线5.1.2 垂线(第二课时)教学反思教学目标1.理解垂线段的概念.2.掌握垂线段最短的性质.3.体会点到直线的距离的意义，并会度量或计算点到直线的距离.4.学会用本节知识理解生活中的一些现象及解决生活中的一些实际问题.教学重难点重点：“垂线段最短”的性质，点到直线的距离的概念及其简单应用.难点：对点到直线的距离的概念的理解，垂线段的画法.课前准备多媒体课件、模型教学过程导入新课教师：同学们上节课，我们研究了垂直、垂线、垂线的性质，请分别回答它们各自的定义或内容是什么？学生积极回答，教师给予肯定和表扬.教师：今天这节课我们继续深入学习，研究垂线的性质及点到直线的距离.(板书课题：5.1.2垂线(第二课时))探究新知探究点一：垂线段最短教师：同学们来看下面一个问题，出示教材图5.1-8(如图1所示)，提出问题：要把河中的水引到农田P处，如何挖渠使渠道最短？图1教师：要完美地解决这个问题，我们首先来看第一个问题：如果把上述实际问题抽象成几何图形的话，你们能否画出来？教师引导，学生上台板演，结果如图2所示.图2教师：我们来看第二个问题：在直线上有无数个点，试着取几个点与点P相连(如图3所示)，猜想在P点与直线l上的点连接的线段中，哪条线段最短？这时直线l上的点的位置在什么地方？图3学生发言，指出当点P与直线l上的点的连线与直线l垂直时，点P到直线l的距离最短.也就是，过点P作l的垂线，点P与垂足之间的线段即为最短路线.教师：如果我们规定：当PO⊥直线l时，线段PO是直线l的垂线段，你们能用一句话总结你们观察得出的结论吗？学生展示，教师引导学生总结.设计意图首先引领学生回忆旧知识，加深学生对上节课所学知识的理解，为新知识的学习奠定基础.探究点二：垂线的性质2连接直线外一点与直线上各点的所有线段中，垂线段最短.简单说成：垂线段最短.教师：“垂线段最短”在日常生活中广泛应用，你们还能举出几个例子吗？学生回答，教师给予肯定和表扬.教师：我们学习了垂线段，认识了垂线，这两种图形的区别与联系是什么？学生独立思考后，小组交流，代表发言.垂线段是一条线段，而垂线是一条直线；垂线段是垂线上的一部分.设计意图通过设计分层问题，将实际问题转化成数学问题，结合图形直观演示.使学生对垂线的性质2有初步的认识，从而得出“垂线段最短”这一性质.探究点三：点到直线的距离教师：在以前我们学习了两个点之间的距离，你们知道怎样才能得到两个点之间的距离吗？学生：测量连接两个点的线段的长度.教师：两个点之间的距离是测量两点之间线段的长度，那确定一个点到一条直线的距离，应该测量什么？学生独立思考，小组讨论，展示答案，教师引导得出结论：确定点到直线的距离，应该测量点到直线垂线段的长度.教师：现在你们知道什么是点到直线的距离了吗？学生回答，教师板书：点到直线的距离是指直线外一点到这条直线的垂线段的长度.教师强调：点到直线的距离是长度，而非垂线段.设计意图类比两点间的距离给出点到直线的距离，点到直线的距离是点到直线的垂线段的长度，是一个数量，在教学中注意强调距离是数量，而不能说成垂线段是距离.新知应用例1 如图4所示，∠C＝90°.(1)分别指出点A到直线BC，点B到直线AC的距离是哪些线段的长度.(2)AC AB(填“＞”“＜”或“＝”)，依据是.(3)AC+BC＝AB(填“＞”“＜”或“＝”)，依据是.解：(1)AC，BC.(2)＜垂线段最短.(3)＞两点之间，线段最短.例2 (1)如图5所示，小刚准备从C处牵牛到河边AB处饮水，作出小刚(2)如图6所示，小刚从C处牵牛到河边AB处饮水，并且必须先到点D处观察河水水质情况，然后再去牵牛饮水，作出小刚行走的最短路线(不考虑其他因素)，并作出必要说明.师生活动学生先独立思考，教师组织学生交流并适度进行引导评价.7所示.(2)如图8所示，由C处到D处和由D处到C处，依据：两点之间线段最短；由C处到河边，依据：垂线段最短.设计意图通过例题进一步了解垂线段最短和两点之间线段最短的区别.例3 如图9所示，∠BCA＝90°，BC＝3，AC＝4，AB＝5，点P是线段AB上一个动点，点P在运动过程中，PC长度随之发生变化.你能确定PC长度的最大值与最小值吗？师生活动学生先独立分析，再小组交流，教师巡视指导. 解：如图10所示.(1)当点P 运动到与点A 重合时，PC ＝AC ＝4，∴ PC 长度的最大值为4. (2)当点P 运动到CP ⊥AB 时，PC 的长度最小. ∵ S △ABC ＝12AC ·BC ＝12AB ·CP ， ∴ AC ·BC ＝AB ·CP ，∴ 3×4＝5·CP ， ∴ PC ＝125，∴ PC 长度的最小值为125.设计意图通过解决生活中的实际问题，加深学生对垂线段最短的理解.借助“动点”运动问题(课本习题的变式)，不仅加深学生对知识的理解，而且渗透了“等积法”这一解题方法.课堂练习(见导学案“当堂达标”)参考答案1.C2.B3.C4.B5.4.8 66.4 10 6.(1)略 (2)略 (3)PM (4)PM ＜OP. 理由：垂线段最短.7.解：(1)如图11所示，连接AC ，BD 交于点H ，则H 为蓄水池的位置.(2)作HG ⊥EF ，如图11所示，沿线段HG 把河水引入蓄水池，开渠最短.理由：过直线外一点与直线上的各点的所有线段中，垂线段最短.(见导学案“课后提升”)参考答案1.A2.解：∵ AC ⊥BC ，∴ AC ＜m. ∵ AD ⊥CD ，∴ AC ＞n ，∴n＜AC＜m.课堂小结1.本节课主要学习了垂线的性质“垂线段最短”和点到直线的距离.2.注意垂线段、垂线概念之间的区别和联系.布置作业教材第8，9页习题5.1第6，10题板书设计。

人教版七年级数学下册《5.1.2垂线》教学设计PPT课件导学案教案人教版七年级数学下册《5.1.2垂线》教学设计PPT课件导学案教案5.1.2 垂线[教学目标]1．明白得垂线、垂线段的概念，会用三角尺或量角器过一点画已知直线的垂线。

2．把握点到直线的距离的概念，并会气宇点到直线的距离。

3．把握垂线的性质，并会利用所学知识进行简单的推理。

[教学重点与难点]1．教学重点：垂线的概念及性质。

2．教学难点：垂线的画法。

[教学进程设计]一.温习提问：一、表达邻补角及对顶角的概念。

二、对顶角有如何的性质。

二．新课：引言：前面咱们温习了两条相交直线所成的角，若是两条直线相交成特殊角直角时，这两条直线有如何特殊的位置关系呢？日常生活中有无这方面的实例呢？下面咱们就来研究那个问题。

（一）垂线的概念当两条直线相交的四个角中，有一个角是直角时，就说这两条直线是相互垂直的，其中一条直线叫做另一条直线的垂线，它们的交点叫做垂足。

如图，直线AB、CD相互垂直，记作，垂足为O。

请同窗举出日常生活中，两条直线相互垂直的实例。

注意：一、如碰到线段与线段、线段与射线、射线与射线、线段或射线与直线垂直，特指它们所在的直线相互垂直。

二、把握如下的推理进程：（如上图）反之，（二）垂线的画法探讨：一、用三角尺或量角器画已知直线l的垂线，如此的垂线能画出几条？二、通过直线l上一点A画l的垂线，如此的垂线能画出几条？3、通过直线l外一点B画l的垂线，如此的垂线能画出几条？画法：让三角板的一条直角边与已知直线重合，沿直线左右移动三角板，使其另一条直角边通过已知点，沿此直角边画直线，那么这条直线确实是已知直线的垂线。

注意：如过一点画射线或线段的垂线，是指画它们所在直线的垂线，垂足有时在延长线上。

（三）垂线的性质通过一点（已知直线上或直线外），能画出已知直线的一条垂线，而且只能画出一条垂线，即：性质 1 过一点有且只有一条直线与已知直线垂直。

练习：教材第7页探讨：如图，连接直线l外一点P与直线l上各点O，A,B,C,……,其中（咱们称PO为点P到直线l的垂线段）。

EDC B A DC B AD C B A 5.1.2垂线(2)导学案【学习目标】：1.经历观察、操作、想像、归纳概括、交流等活动，进一步发展空间观念，用几何语言准确表达能力。

2.了解垂线段的概念,了解垂线段最短的性质,体会点到直线的距离的意义, 并会度量点到直线的距离【学习重点】：“垂线段最短”的性质,点到直线的距离的概念及其简单应用【学法重点】: 对点到直线的距离的概念的理解.一、【自主探究】（阅读课本5-6页，把不懂的问题记录下来,共同讨论）我的疑难问题:二、【合作探究】1 垂线段：2 点到直线的距离：3.画图操作 (1)画出直线l, l 外一点P; (2)过P 点出PO ⊥l ,垂足为O;(3)点A 1,A 2,A 3……在L 上,连接PA 、PA 2、PA 3……;(4)用叠合法或度量法比较PO 、PA 1、PA 2、PA 3……长短.垂线性质2： 四【达标测试】1.如图,AC ⊥AB,A 为垂足,AD ⊥BC,D 为垂足,AB=8,CD=4.8,BD=6.4,AD=3.6,AC= 6,那么点C 到AB 的距离是_______,点A 到BC 的距离是________,点B 到AD 的距离是_____,C 、B 两点的距离是_ __2、点到直线的距离是指这点到这条直线的（ ）A 、垂线段B 、垂线的长C 、长度D 、垂线段的长 3、已知点O ，画和点O 的距离是3厘米的直线可以画（ ） A 、1条 B 、2条 C 、3条 D 、无数条4.如右图所示,下列说法不正确的是( ) A.点B 到AC 的垂线段是线段AB; B.点C 到AB 的垂线段是线段ACC.线段AD 是点D 到BC 的垂线段;D.线段BD 是点B 到AD 的垂线段 5.如右图所示,能表示点到直线(线段)的距离的线段有( )A.2条B.3条C.4条D.5条 6.下列说法正确的有( )①在平面内,过直线上一点有且只有一条直线垂直于已知直线;②在平面内,过直线外一点有且只有一条直线垂直于已知直线;③在平面内,过一点可以任意画一条直线垂直于已知直线;④在平面内,有且只有一条直线垂直于已知直线.A.1个B.2个C.3个D.4个7.课本中水渠该怎么挖?在图上画出来.如果图中比例尺为1:100000, 水渠大约要挖多长?8.判断正确与错误,如果正确,请说明理由,若错误,请订正.(1)直线外一点与直线上的一点间的线段的长度是这一点到这条直线的距离.(2)如图,线段AE 是点A 到直线BC 的距离.(3)如图,线段CD 的长是点C 到直线AB 的距离.C B A 9.如图,分别画出点A 、B 、C 到BC 、AC 、AB 的垂线段,再量出A 到BC 、点B 到AC 、 点C 到AB 的距离.五、 拓展提高1如图所示,村庄A 要从河流L 引水入庄,需修筑一水渠,请你画出修筑水渠的路线图. 2如图所示,一辆汽车在直线形的公路AB 上由A 向B 行驶,M,N•分别是 位于公路AB 两侧的村庄,设汽车行驶到P 点位置时,离村庄M 最近,行驶到Q 点位置时,•离村庄N 最近,请你在AB 上分别画出P,Q 两点的位置.3一个人要从A 地出发去河a 中挑水，并把水送到B 地，那么这个人如何行走，才能使行走的距离最近，画出示意图，并说出理由。
