CFX涡轮增压器设计学习笔记 BM BladeGen BladeModer解析

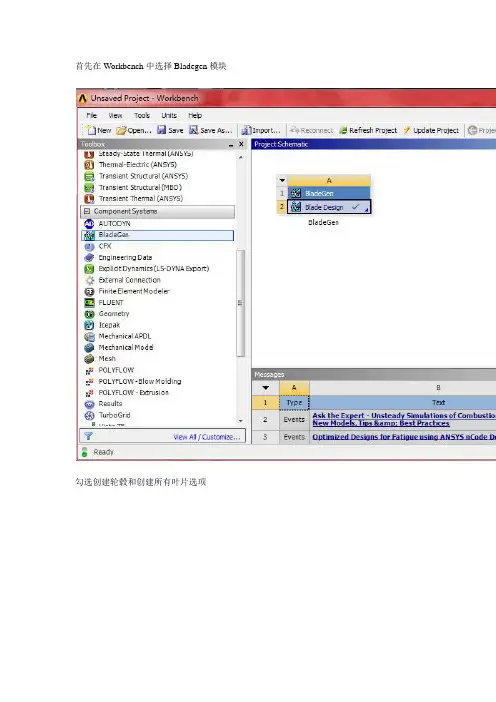

首先在Workbench中选择Bladegen模块勾选创建轮毂和创建所有叶片选项选择径向叶轮标签，并输入Z值和R值（横轴为Z向，纵向为R）。

选择厚度/角度模式输入叶片包角140度，厚度值及叶片个数为7进入设计总窗口The most critical operation in the meridional view is to define the shapeof the hub and shroud curve. The endpoints for these curves werespecified when Initial Design Parameters were entered in the InitialMeridional configuration dialog.The hub and shroud profile for this case are well defined automatically.In this case, there is no need for any additional modificati**.意思是轮毂和轮缘（套罩）形状的定义在子午面上很关键，我们在前面初始化子午面结构参数已定义了这些曲线的终点。

它们的其它轮廓由系统自动生成，不需要修改。

用户可以通过改变坐标值及曲线特性进行修改。

双击各点修改坐标值来定义进口和出口截面1. Double click the shroud inlet point at the top left of the meridional view.2. The Point Location Dialog will open. The Horizontal value is the Axial location (Z co-ordinate) and the Vertical value represents the Radius.3. Enter -10 and 110 for the horizontal and vertical values. Click OK.4. Double click the hub inlet point (bottom left corner) and enter -10 and 25 for the horizontal and vertical values. Click OK.5. Double click the hub outlet point (top right corner) and enter 91 and 250 for the horizontal and vertical values. Click OK.6. Double click the shroud outlet point (top left corner) and enter 63 and 250 for the horizontal and vertical values. Click OK.查看叶片角度视图，默认激活层为hub layer，如图红点所示注意到纵坐标变化范围为140，即先前设置叶片包角值在角度视图右键选择调整叶片角度前缘尾缘Theta曲线自动转成带有六个控制点的Bezier segment同理进入shroud layer，修改角度定义叶片厚度轮廓，切换到hub layer定义三个点，并输入各厚度zoom to fit 调整视图显示通过五个点来调整抛物厚度曲线，再八个点来调整激活shroud layer，会发现厚度和hub layer是一样的选择叶片属性定义椭圆角生成模型，大功告成！！。

涡轮增压器机械设计涡轮增压器是一种通过利用废气能量来增加内燃机进气压力的装置，从而提高发动机的功率和扭矩输出。

它是一种基于涡轮机械原理的设备，广泛应用于汽车、船舶、飞机等领域。

涡轮增压器的机械设计是确保其正常运行和高效工作的关键。

在机械设计过程中，需要考虑到涡轮增压器的结构、材料选择、叶轮设计等因素。

在涡轮增压器的结构设计中，需要考虑到它的组成部分，包括压气机、涡轮、轴承、壳体等。

这些组成部分需要合理布局，以确保涡轮增压器的紧凑性和稳定性。

另外，壳体的设计还需要考虑到散热和降噪的要求，以保证涡轮增压器的工作温度和噪声水平符合标准。

涡轮增压器的材料选择也是非常重要的。

由于涡轮增压器在工作时需要承受高温和高速的环境，因此材料的选择要考虑到其高温强度、耐磨性和耐腐蚀性。

常见的材料包括高温合金、不锈钢等。

涡轮增压器的叶轮设计对于其性能和效率也起着重要的影响。

叶轮的设计需要考虑到流体动力学的要求，包括叶片的形状、角度和数量等。

合理的叶轮设计可以提高涡轮增压器的压气效率，减小能量损失，提高其输出功率和扭矩。

在涡轮增压器的机械设计过程中，还需要考虑到涡轮增压器的可靠性和耐久性。

涡轮增压器在工作时会承受高速旋转和高温环境的影响，因此需要对其进行结构强度和疲劳寿命的分析和验证。

同时，还需要考虑到涡轮增压器的润滑和冷却系统，以确保其正常工作和长寿命。

在涡轮增压器的机械设计中，还需要考虑到涡轮增压器的安装和维护。

涡轮增压器通常需要与发动机紧密结合，因此需要考虑到其安装的便捷性和稳定性。

另外，涡轮增压器的维护也需要考虑到其易损件的更换和检修的方便性，以保证涡轮增压器的可靠性和性能。

涡轮增压器的机械设计是确保其正常运行和高效工作的关键。

在设计过程中，需要考虑到涡轮增压器的结构、材料选择、叶轮设计等因素，并确保其可靠性、耐久性和维护性。

涡轮增压器的机械设计的优化可以提高其压气效率和输出功率，为发动机提供更强大的动力。

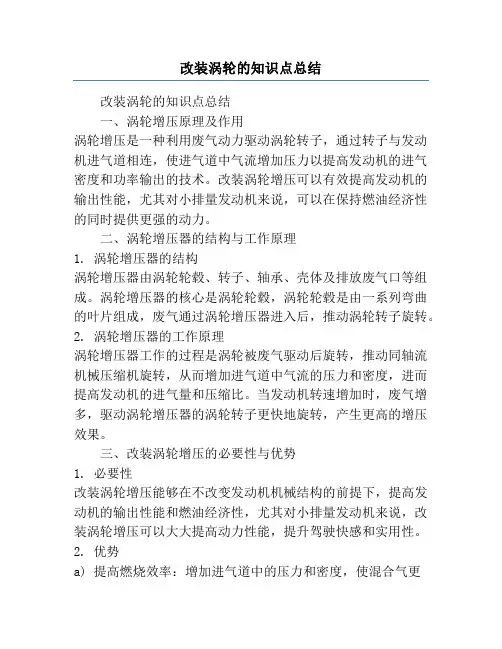

改装涡轮的知识点总结改装涡轮的知识点总结一、涡轮增压原理及作用涡轮增压是一种利用废气动力驱动涡轮转子，通过转子与发动机进气道相连，使进气道中气流增加压力以提高发动机的进气密度和功率输出的技术。

改装涡轮增压可以有效提高发动机的输出性能，尤其对小排量发动机来说，可以在保持燃油经济性的同时提供更强的动力。

二、涡轮增压器的结构与工作原理1. 涡轮增压器的结构涡轮增压器由涡轮轮毂、转子、轴承、壳体及排放废气口等组成。

涡轮增压器的核心是涡轮轮毂，涡轮轮毂是由一系列弯曲的叶片组成，废气通过涡轮增压器进入后，推动涡轮转子旋转。

2. 涡轮增压器的工作原理涡轮增压器工作的过程是涡轮被废气驱动后旋转，推动同轴流机械压缩机旋转，从而增加进气道中气流的压力和密度，进而提高发动机的进气量和压缩比。

当发动机转速增加时，废气增多，驱动涡轮增压器的涡轮转子更快地旋转，产生更高的增压效果。

三、改装涡轮增压的必要性与优势1. 必要性改装涡轮增压能够在不改变发动机机械结构的前提下，提高发动机的输出性能和燃油经济性，尤其对小排量发动机来说，改装涡轮增压可以大大提高动力性能，提升驾驶快感和实用性。

2. 优势a) 提高燃烧效率：增加进气道中的压力和密度，使混合气更加充分燃烧，提高燃烧效率。

b) 增加发动机输出功率：通过增加进气道中的压力和密度，提高发动机的进气量，进而增加输出功率。

c) 优化发动机响应：涡轮增压器可以在发动机低转速时就提供更多的进气量，使发动机响应更为迅速。

d) 提高海拔适应性：涡轮增压可以通过增加进气道中的气流压力来提高海拔地区的进气量，保证发动机正常运行。

e) 减少排放：通过增加进气道的压力，可以减少废气在排气系统中的残留，降低尾气排放。

四、改装涡轮增压的注意事项1. 发动机适应性改装涡轮增压需要根据发动机的性能参数来选择适合的增压器，如果增压器过大或过小都会导致发动机性能不理想。

2. 优化调校改装涡轮增压后，需要通过合理的调校来优化发动机的燃油系统、排气系统和点火系统等，以提升发动机整体性能。

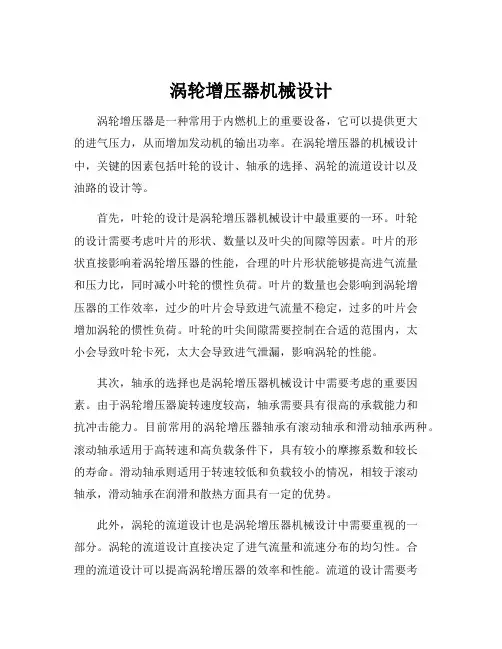

涡轮增压器机械设计涡轮增压器是一种常用于内燃机上的重要设备，它可以提供更大的进气压力，从而增加发动机的输出功率。

在涡轮增压器的机械设计中，关键的因素包括叶轮的设计、轴承的选择、涡轮的流道设计以及油路的设计等。

首先，叶轮的设计是涡轮增压器机械设计中最重要的一环。

叶轮的设计需要考虑叶片的形状、数量以及叶尖的间隙等因素。

叶片的形状直接影响着涡轮增压器的性能，合理的叶片形状能够提高进气流量和压力比，同时减小叶轮的惯性负荷。

叶片的数量也会影响到涡轮增压器的工作效率，过少的叶片会导致进气流量不稳定，过多的叶片会增加涡轮的惯性负荷。

叶轮的叶尖间隙需要控制在合适的范围内，太小会导致叶轮卡死，太大会导致进气泄漏，影响涡轮的性能。

其次，轴承的选择也是涡轮增压器机械设计中需要考虑的重要因素。

由于涡轮增压器旋转速度较高，轴承需要具有很高的承载能力和抗冲击能力。

目前常用的涡轮增压器轴承有滚动轴承和滑动轴承两种。

滚动轴承适用于高转速和高负载条件下，具有较小的摩擦系数和较长的寿命。

滑动轴承则适用于转速较低和负载较小的情况，相较于滚动轴承，滑动轴承在润滑和散热方面具有一定的优势。

此外，涡轮的流道设计也是涡轮增压器机械设计中需要重视的一部分。

涡轮的流道设计直接决定了进气流量和流速分布的均匀性。

合理的流道设计可以提高涡轮增压器的效率和性能。

流道的设计需要考虑到进气流量、涡轮的工作转速、叶轮的形状以及周围环境等因素。

流道的弯曲角度不宜过大，避免涡流的产生，阻碍进气流动。

最后，油路的设计也是涡轮增压器机械设计中一个重要的方面。

涡轮增压器需要通过润滑油来冷却和润滑轴承系统，以保持良好的工作状态。

油路的设计需要考虑到油的流量、压力和温度等因素。

合理的油路设计可以有效地降低轴承系统的磨损和热量，从而提高涡轮增压器的寿命和性能。

综上所述，涡轮增压器机械设计需要考虑叶轮的设计、轴承的选择、涡轮的流道设计以及油路的设计等因素。

只有在这些因素得到合理的设计和优化的情况下，涡轮增压器才能够发挥出最佳的性能和效果。

涡轮增压器叶轮设计与性能分析涡轮增压器是一种广泛应用于内燃机中的设备，它通过利用废气的能量来提高发动机的进气压力和气缸充气效率。

在涡轮增压器中，叶轮是关键组件之一，其设计和性能对于增压器的工作效率和性能具有重要影响。

本文将探讨涡轮增压器叶轮的设计原理和性能分析。

1. 叶轮的分类涡轮增压器中的叶轮主要有两种类型：压气机叶轮和涡轮叶轮。

压气机叶轮负责将进气压缩，提高进气压力，而涡轮叶轮则利用废气的动能来驱动压气机叶轮。

两者形状和结构上有所不同，下面将逐一进行分析。

2. 压气机叶轮的设计原理压气机叶轮的设计主要考虑两个方面：流量和压比。

流量是指单位时间内通过叶轮的气体量，而压比则是进出气压力之比。

合理的叶轮设计应使流量大、压比高且效率高。

为了实现这一目标，需要结合流体力学原理和实际工程经验，进行叶轮的几何参数设计和流动分析。

3. 叶轮几何参数设计叶轮几何参数的设计包括叶片的数量、形状和尺寸等。

叶片数量的选择应考虑到叶轮的实际工作条件和流体动力学要求。

叶片形状的设计则涉及到叶片的进出气角、叶片弯曲等因素。

叶片尺寸的设计需要根据叶轮的大小和工作要求进行确定。

上述几何参数的优化设计可通过数值模拟和实验验证相结合的方式进行。

4. 叶轮流动分析叶轮的流动分析是对叶轮内部流体流动状态进行研究和评估的过程。

通过数值模拟，可以获得叶轮内部的流场速度、压力和温度分布等信息，进而评估叶轮的性能。

流动分析的结果可用于改进叶轮设计，并预测叶轮的性能参数，如压比、流量和效率等。

5. 涡轮叶轮的设计原理涡轮叶轮是涡轮增压器中的另一个重要组成部分。

它根据叶轮的转动和废气的动能转换为机械能，驱动压气机叶轮工作。

涡轮叶轮的设计主要考虑几个方面：叶轮材料、强度和惯性等。

6. 叶轮材料选择叶轮材料的选择要考虑到叶轮的工作温度、跳动和腐蚀等因素。

常用的叶轮材料有高温合金、镍基合金和钛合金等。

不同的应用场景需要选择不同的材料。

7. 叶轮强度设计叶轮强度设计是为了保证叶轮在工作过程中不发生破裂和变形等失效情况。

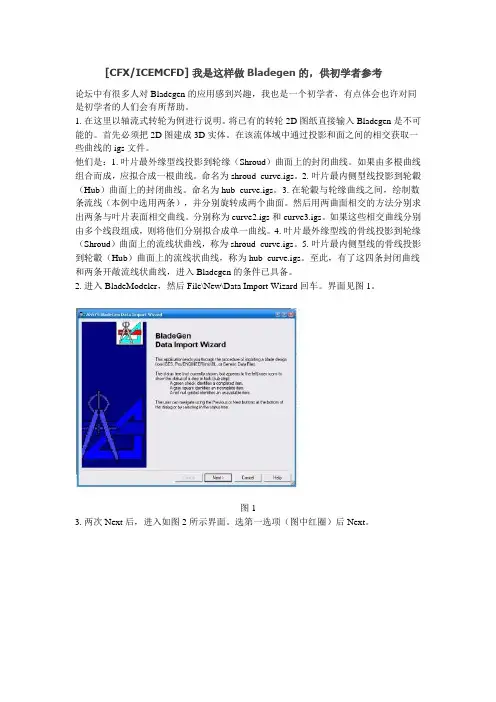

[CFX/ICEMCFD]我是这样做Bladegen的，供初学者参考论坛中有很多人对Bladegen的应用感到兴趣，我也是一个初学者，有点体会也许对同是初学者的人们会有所帮助。

1. 在这里以轴流式转轮为例进行说明。

将已有的转轮2D图纸直接输入Bladegen是不可能的。

首先必须把2D图建成3D实体。

在该流体域中通过投影和面之间的相交获取一些曲线的igs文件。

他们是：1. 叶片最外缘型线投影到轮缘（Shroud）曲面上的封闭曲线。

如果由多根曲线组合而成，应拟合成一根曲线。

命名为shroud_curve.igs。

2. 叶片最内侧型线投影到轮轂（Hub）曲面上的封闭曲线。

命名为hub_curve.igs。

3. 在轮轂与轮缘曲线之间，绘制数条流线（本例中选用两条），并分别旋转成两个曲面。

然后用两曲面相交的方法分别求出两条与叶片表面相交曲线。

分别称为curve2.igs和curve3.igs。

如果这些相交曲线分别由多个线段组成，则将他们分别拟合成单一曲线。

4. 叶片最外缘型线的骨线投影到轮缘（Shroud）曲面上的流线状曲线，称为shroud_curve.igs。

5. 叶片最内侧型线的骨线投影到轮轂（Hub）曲面上的流线状曲线，称为hub_curve.igs。

至此，有了这四条封闭曲线和两条开敞流线状曲线，进入Bladegen的条件已具备。

2. 进入BladeModeler，然后File\New\Data Import Wizard回车。

界面见图1。

图13. 两次Next后，进入如图2所示界面。

选第一选项（图中红圈）后Next。

图24. 点击Next直到出现图3所示界面。

用图中Add File按键相继输入六条igs曲线。

图35. 先点击右侧清单第二步中的Select Hub Curve，再在图形界面中点击相对应的曲线，被点中的曲线变为红色。

用同样的方法处理Shroud Curve。

见图4。

图46. 做Blade Profiles时，在做完Layer 1 Curve后，下拉图形界面右下角的小窗口中的Layer 1 Curve，将其换成Layer 2 Curve，如此操作直到四条Profiles全部做完。

涡轮改装知识点总结在汽车改装领域，涡轮改装是一个非常受欢迎和重要的部分。

涡轮增压技术可以显著提高发动机的动力输出，尤其对于喜爱高性能车型的车主来说，涡轮改装是不可或缺的一部分。

本文将总结涡轮改装的知识点，涵盖了涡轮原理、涡轮的选择、涡轮改装的注意事项等方面，希望能够为汽车爱好者提供一些有用的参考信息。

一、涡轮原理1. 涡轮增压原理涡轮增压是一种通过利用废气排出时的高速旋转来推动涡轮，然后通过涡轮传动给进气系统的压缩空气，以提高发动机进气压力和效率的技术。

简单来说，涡轮增压可以使发动机在相同的工况下，产生更多的动力输出。

2. 涡轮组成涡轮增压系统主要由涡轮、废气涡轮和涡轮轴承系统组成。

其中，废气涡轮通过废气的能量推动涡轮转动，而涡轮则通过轴承连接到增压器，驱动增压器以增加进气量。

3. 涡轮的工作过程涡轮增压系统的工作过程主要分为两个阶段。

首先是废气推动涡轮的过程，当发动机工作产生废气时，废气经过排气歧管进入废气涡轮，推动涡轮转动。

其次是涡轮传动增压器的过程，涡轮的转动通过轴承连接到增压器，最终将压缩空气送入发动机进气系统。

4. 涡轮增压的优势与自然吸气发动机相比，涡轮增压发动机具有更高的功率和扭矩性能、更好的燃油经济性、更低的排放和更好的高海拔适应性等优势。

因此，涡轮增压发动机在高性能汽车中得到广泛应用。

二、涡轮的选择1. 涡轮尺寸涡轮的尺寸对于其增压效果具有重要影响。

通常情况下，涡轮的大小尺寸越大，增压效果越强，但也会带来延迟响应和低速效率不佳的问题；而小尺寸的涡轮则响应更迅速，但增压效果相对较小。

因此，在选择涡轮时，需根据具体的使用需求和发动机匹配来合理选择涡轮尺寸。

2. 涡轮匹配涡轮的匹配也是涡轮改装中的关键环节。

选用合适的涡轮能够使发动机获得更佳的增压效果，提高动力输出和燃油经济性。

在进行涡轮改装时，需要考虑车辆的用途、发动机性能、排气系统和进气系统等因素，选择适合的涡轮匹配。

3. 涡轮材质涡轮材质的选择也是重要的一环。

方法/步骤1. 1 打开workbench软件，如图2. 2 鼠标左键按住“BladeGen”并拖动到如图位置3. 3 再将"Turbogrid"拖动到如图位置4. 4再将“CFX”拖动到如图位置，到这里已经建立好了用CFX进行旋转机械分析的基本流程了，“BladeGen”用来建立旋转机械模型，“Turbofrid”用来划分旋转机械网格，“CFX”用来求解，后处理及查看结果。
