BP神经网络详解与实例

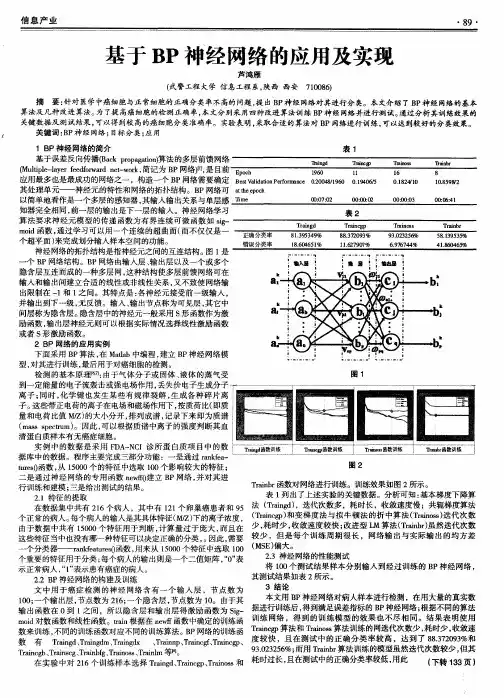

LabVIEW中BP神经网络的实现及应用
0 引言LabVIEW 是美国NI 公司开发的高效图形化虚拟仪器开发平台，它的图形化编程具有直观、简便、快速、易于开发和维护等优点，在虚拟仪器设计和测控系统开发等相关领域得到了日益广泛的应用，它无需任何文本程序代码，而是把复杂、繁琐的语言编程简化成图形，用线条把各种图形连接起来。

BP 神经网络属于前馈神经网络，它广泛应用函数逼近、模式识别、分类和数
据压缩等领域，若将神经网络与虚拟仪器有机结合，则可以为提高虚拟仪器测控系统的性能提供重要的依据。

1 BP 神经网络学习算法BP 模型是一种应用最广泛的多层前向拓扑结构，以三层BP 神经网络作为理论依据进行编程，它由输入层、隐层和输出层构成。

设输入层神经元个数为I，隐层神经元个数为J，输出层神经元个数为K，学习样本有N 个(x，Y，)向量，表示为：输入向量
X{x1，x2，…，xI}，输出向量l，{Y1，Y2，…，Yx)，理想输出向量为
T{tl，t2，…，tK}。

(1)输入层节点i，其输出等于xi(i=1，2，…，I，将控制变量值传输到隐含层，则隐层第j 个神经元的输入：
其中：Wji 是隐层第J 个神经元到输入层第i 个神经元的连接权值。

(2)隐层第J 个神经元的输出：
(3)神经网络输出层，第k 个神经元的输入为：
其中：Vkj 是输出层第k 个神经元到隐层第j 个神经元的连接权值。

(4)神经网络输出层，第志个神经元的输出为：
(5)设定网络误差函数E：
(6)输出层到隐层的连接权值调整量△Vkj：
(7)隐层到输入层的连接权值调整量wji：。

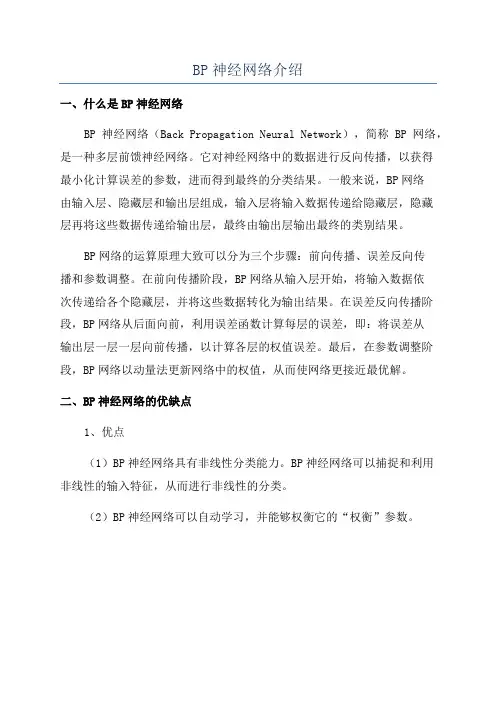

BP神经网络介绍
一、什么是BP神经网络
BP神经网络（Back Propagation Neural Network），简称BP网络，是一种多层前馈神经网络。

它对神经网络中的数据进行反向传播，以获得
最小化计算误差的参数，进而得到最终的分类结果。

一般来说，BP网络
由输入层、隐藏层和输出层组成，输入层将输入数据传递给隐藏层，隐藏
层再将这些数据传递给输出层，最终由输出层输出最终的类别结果。

BP网络的运算原理大致可以分为三个步骤：前向传播、误差反向传
播和参数调整。

在前向传播阶段，BP网络从输入层开始，将输入数据依
次传递给各个隐藏层，并将这些数据转化为输出结果。

在误差反向传播阶段，BP网络从后面向前，利用误差函数计算每层的误差，即：将误差从
输出层一层一层向前传播，以计算各层的权值误差。

最后，在参数调整阶段，BP网络以动量法更新网络中的权值，从而使网络更接近最优解。

二、BP神经网络的优缺点
1、优点
（1）BP神经网络具有非线性分类能力。

BP神经网络可以捕捉和利用
非线性的输入特征，从而进行非线性的分类。

（2）BP神经网络可以自动学习，并能够权衡它的“权衡”参数。

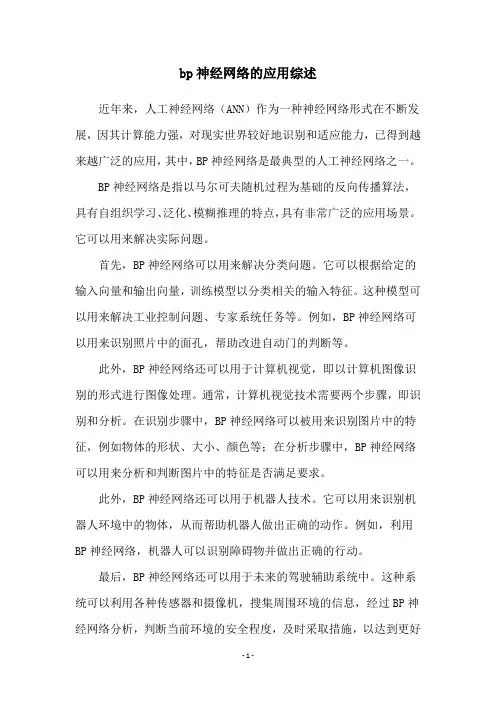

bp神经网络的应用综述近年来，人工神经网络（ANN）作为一种神经网络形式在不断发展，因其计算能力强，对现实世界较好地识别和适应能力，已得到越来越广泛的应用，其中，BP神经网络是最典型的人工神经网络之一。

BP神经网络是指以马尔可夫随机过程为基础的反向传播算法，具有自组织学习、泛化、模糊推理的特点，具有非常广泛的应用场景。

它可以用来解决实际问题。

首先，BP神经网络可以用来解决分类问题。

它可以根据给定的输入向量和输出向量，训练模型以分类相关的输入特征。

这种模型可以用来解决工业控制问题、专家系统任务等。

例如，BP神经网络可以用来识别照片中的面孔，帮助改进自动门的判断等。

此外，BP神经网络还可以用于计算机视觉，即以计算机图像识别的形式进行图像处理。

通常，计算机视觉技术需要两个步骤，即识别和分析。

在识别步骤中，BP神经网络可以被用来识别图片中的特征，例如物体的形状、大小、颜色等；在分析步骤中，BP神经网络可以用来分析和判断图片中的特征是否满足要求。

此外，BP神经网络还可以用于机器人技术。

它可以用来识别机器人环境中的物体，从而帮助机器人做出正确的动作。

例如，利用BP神经网络，机器人可以识别障碍物并做出正确的行动。

最后，BP神经网络还可以用于未来的驾驶辅助系统中。

这种系统可以利用各种传感器和摄像机，搜集周围环境的信息，经过BP神经网络分析，判断当前环境的安全程度，及时采取措施，以达到更好的安全驾驶作用。

综上所述，BP神经网络具有自组织学习、泛化、模糊推理的特点，拥有非常广泛的应用场景，可以用于分类问题、计算机视觉、机器人技术和驾驶辅助系统等。

然而，BP神经网络也存在一些问题，例如训练时间长，需要大量的训练数据，容易受到噪声攻击等。

因此，研究人员正在积极改进BP神经网络，使其能够更好地解决各种问题。

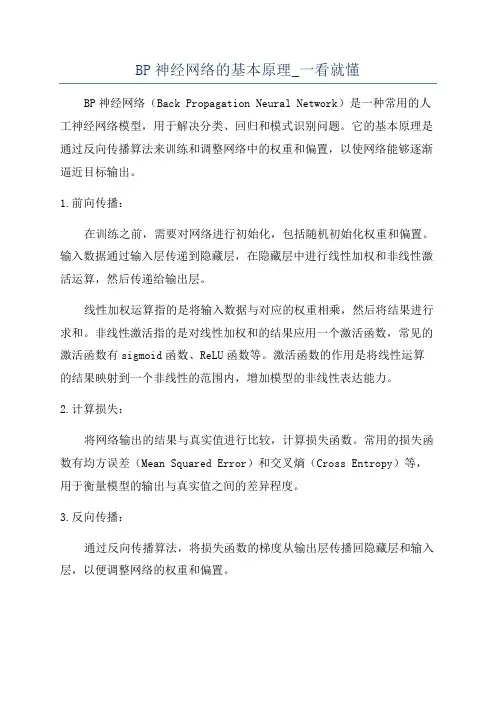

BP神经网络的基本原理_一看就懂BP神经网络（Back Propagation Neural Network）是一种常用的人工神经网络模型，用于解决分类、回归和模式识别问题。

它的基本原理是通过反向传播算法来训练和调整网络中的权重和偏置，以使网络能够逐渐逼近目标输出。

1.前向传播：在训练之前，需要对网络进行初始化，包括随机初始化权重和偏置。

输入数据通过输入层传递到隐藏层，在隐藏层中进行线性加权和非线性激活运算，然后传递给输出层。

线性加权运算指的是将输入数据与对应的权重相乘，然后将结果进行求和。

非线性激活指的是对线性加权和的结果应用一个激活函数，常见的激活函数有sigmoid函数、ReLU函数等。

激活函数的作用是将线性运算的结果映射到一个非线性的范围内，增加模型的非线性表达能力。

2.计算损失：将网络输出的结果与真实值进行比较，计算损失函数。

常用的损失函数有均方误差（Mean Squared Error）和交叉熵（Cross Entropy）等，用于衡量模型的输出与真实值之间的差异程度。

3.反向传播：通过反向传播算法，将损失函数的梯度从输出层传播回隐藏层和输入层，以便调整网络的权重和偏置。

反向传播算法的核心思想是使用链式法则。

首先计算输出层的梯度，即损失函数对输出层输出的导数。

然后将该梯度传递回隐藏层，更新隐藏层的权重和偏置。

接着继续向输入层传播，直到更新输入层的权重和偏置。

在传播过程中，需要选择一个优化算法来更新网络参数，常用的优化算法有梯度下降（Gradient Descent）和随机梯度下降（Stochastic Gradient Descent）等。

4.权重和偏置更新：根据反向传播计算得到的梯度，使用优化算法更新网络中的权重和偏置，逐步减小损失函数的值。

权重的更新通常按照以下公式进行：新权重=旧权重-学习率×梯度其中，学习率是一个超参数，控制更新的步长大小。

梯度是损失函数对权重的导数，表示了损失函数关于权重的变化率。

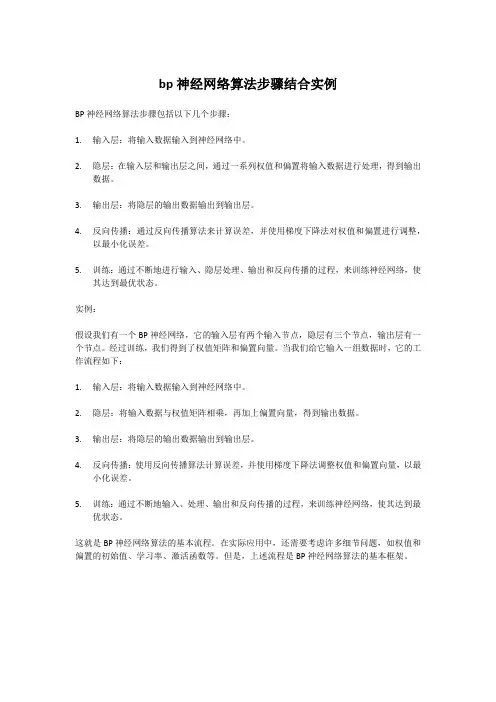

bp神经网络算法步骤结合实例
BP神经网络算法步骤包括以下几个步骤：
1.输入层：将输入数据输入到神经网络中。

2.隐层：在输入层和输出层之间，通过一系列权值和偏置将输入数据进行处理，得到输出
数据。

3.输出层：将隐层的输出数据输出到输出层。

4.反向传播：通过反向传播算法来计算误差，并使用梯度下降法对权值和偏置进行调整，
以最小化误差。

5.训练：通过不断地进行输入、隐层处理、输出和反向传播的过程，来训练神经网络，使
其达到最优状态。

实例：
假设我们有一个BP神经网络，它的输入层有两个输入节点，隐层有三个节点，输出层有一个节点。

经过训练，我们得到了权值矩阵和偏置向量。

当我们给它输入一组数据时，它的工作流程如下：
1.输入层：将输入数据输入到神经网络中。

2.隐层：将输入数据与权值矩阵相乘，再加上偏置向量，得到输出数据。

3.输出层：将隐层的输出数据输出到输出层。

4.反向传播：使用反向传播算法计算误差，并使用梯度下降法调整权值和偏置向量，以最
小化误差。

5.训练：通过不断地输入、处理、输出和反向传播的过程，来训练神经网络，使其达到最
优状态。

这就是BP神经网络算法的基本流程。

在实际应用中，还需要考虑许多细节问题，如权值和偏置的初始值、学习率、激活函数等。

但是，上述流程是BP神经网络算法的基本框架。

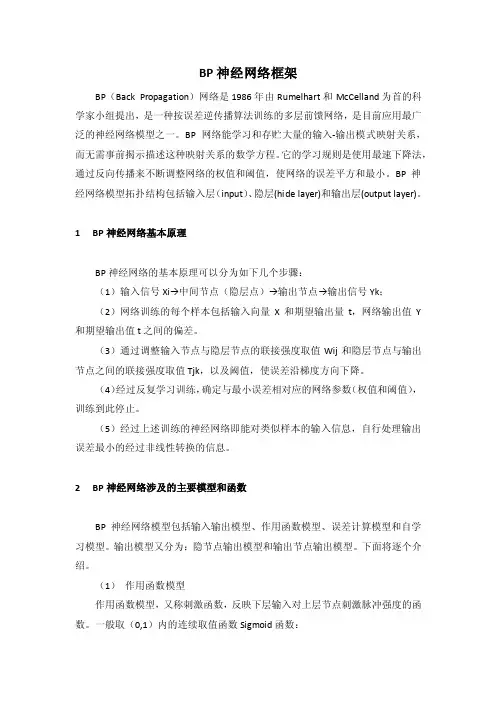

BP神经网络框架BP（Back Propagation）网络是1986年由Rumelhart和McCelland为首的科学家小组提出，是一种按误差逆传播算法训练的多层前馈网络，是目前应用最广泛的神经网络模型之一。

BP网络能学习和存贮大量的输入-输出模式映射关系，而无需事前揭示描述这种映射关系的数学方程。

它的学习规则是使用最速下降法，通过反向传播来不断调整网络的权值和阈值，使网络的误差平方和最小。

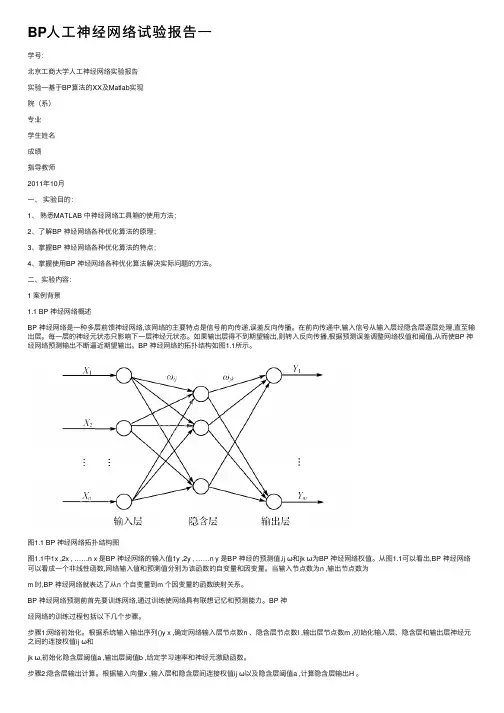

BP神经网络模型拓扑结构包括输入层（input）、隐层(hide layer)和输出层(output layer)。

1BP神经网络基本原理BP神经网络的基本原理可以分为如下几个步骤：（1）输入信号Xi→中间节点（隐层点）→输出节点→输出信号Yk；（2）网络训练的每个样本包括输入向量X和期望输出量t，网络输出值Y 和期望输出值t之间的偏差。

（3）通过调整输入节点与隐层节点的联接强度取值Wij和隐层节点与输出节点之间的联接强度取值Tjk，以及阈值，使误差沿梯度方向下降。

（4）经过反复学习训练，确定与最小误差相对应的网络参数（权值和阈值），训练到此停止。

（5）经过上述训练的神经网络即能对类似样本的输入信息，自行处理输出误差最小的经过非线性转换的信息。

2BP神经网络涉及的主要模型和函数BP神经网络模型包括输入输出模型、作用函数模型、误差计算模型和自学习模型。

输出模型又分为：隐节点输出模型和输出节点输出模型。

下面将逐个介绍。

（1）作用函数模型作用函数模型，又称刺激函数，反映下层输入对上层节点刺激脉冲强度的函数。

一般取（0,1）内的连续取值函数Sigmoid函数：f x=11+e^(−x)（2）误差计算模型误差计算模型反映神经网络期望输出与计算输出之间误差大小的函数：Ep=12(tpi−Opi)2其中，tpi为i节点的期望输出值；Opi为i节点的计算输出值。

（3）自学习模型自学习模型是连接下层节点和上层节点之间的权重矩阵Wij的设定和修正过程。

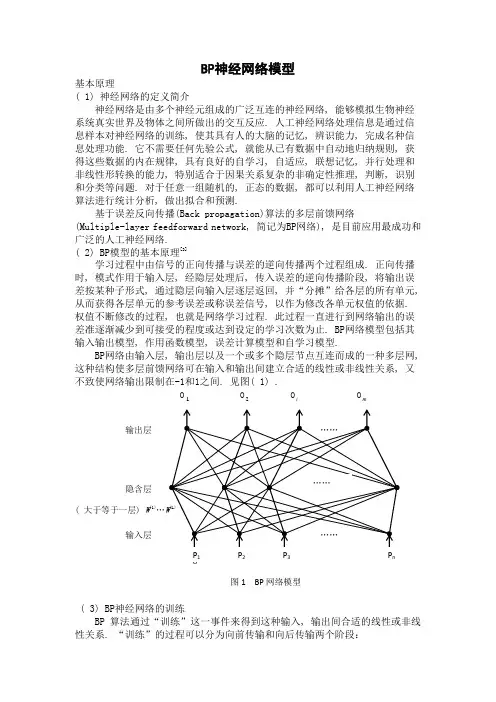

BP 神经网络模型基本原理( 1) 神经网络的定义简介神经网络是由多个神经元组成的广泛互连的神经网络, 能够模拟生物神经系统真实世界及物体之间所做出的交互反应. 人工神经网络处理信息是通过信息样本对神经网络的训练, 使其具有人的大脑的记忆, 辨识能力, 完成名种信息处理功能. 它不需要任何先验公式, 就能从已有数据中自动地归纳规则, 获得这些数据的内在规律, 具有良好的自学习, 自适应, 联想记忆, 并行处理和非线性形转换的能力, 特别适合于因果关系复杂的非确定性推理, 判断, 识别和分类等问题. 对于任意一组随机的, 正态的数据, 都可以利用人工神经网络算法进行统计分析, 做出拟合和预测.基于误差反向传播(Back propagation)算法的多层前馈网络(Multiple-layer feedforward network, 简记为BP 网络), 是目前应用最成功和广泛的人工神经网络.( 2) BP 模型的基本原理[3]学习过程中由信号的正向传播与误差的逆向传播两个过程组成. 正向传播时, 模式作用于输入层, 经隐层处理后, 传入误差的逆向传播阶段, 将输出误差按某种子形式, 通过隐层向输入层逐层返回, 并“分摊”给各层的所有单元, 从而获得各层单元的参考误差或称误差信号, 以作为修改各单元权值的依据. 权值不断修改的过程, 也就是网络学习过程. 此过程一直进行到网络输出的误差准逐渐减少到可接受的程度或达到设定的学习次数为止. BP 网络模型包括其输入输出模型, 作用函数模型, 误差计算模型和自学习模型.BP 网络由输入层, 输出层以及一个或多个隐层节点互连而成的一种多层网, 这种结构使多层前馈网络可在输入和输出间建立合适的线性或非线性关系, 又不致使网络输出限制在-1和1之间. 见图( 1) .O 1 O 2 O i O m( 大于等于一层) W (1)…( 3) BP 神经网络的训练BP 算法通过“训练”这一事件来得到这种输入, 输出间合适的线性或非线性关系. “训练”的过程可以分为向前传输和向后传输两个阶段：输入层 输出层 隐含层图1 BP 网络模型[1]向前传输阶段：①从样本集中取一个样本,i j P Q , 将i P 输入网络；②计算出误差测度1E 和实际输出(1)(2)()21(...((())...))L i L iO F F F PW W W =； ③对权重值L W W W ,...,)2()1(各做一次调整, 重复这个循环, 直到i E ε<∑.[2]向后传播阶段——误差传播阶段：①计算实际输出p O 与理想输出i Q 的差；②用输出层的误差调整输出层权矩阵； ③211()2mi ij ij j E Q O ==-∑； ④用此误差估计输出层的直接前导层的误差, 再用输出层前导层误差估计更前一层的误差. 如此获得所有其他各层的误差估计；⑤并用这些估计实现对权矩阵的修改. 形成将输出端表现出的误差沿着与输出信号相反的方向逐级向输出端传递的过程.网络关于整个样本集的误差测度：i iE E =∑几点说明:一般地，BP 网络的输入变量即为待分析系统的内生变量（影响因子或自变量）数，一般根据专业知识确定。
