实验三：路由器基本配置一、实验目的：●掌握利用超级终端配置路由器时的连接和参数设置,及路由器的启动和登录●掌握路由器各种模式的提示符及模式切换命令●掌握特权密码、控制台密码的设置和使用●熟悉命令行的各种编辑、帮助命令的使用。
●掌握检查路由器配置和状态的命令二、实验任务：通过控制台端口，利用超级终端软件对路由器进行初始配置。
三、实验设备1、神州数码路由器DCR1702一台2、计算机一台3、控制台专用电缆一条四、实验环境：用控制台专用电缆将神州数码路由器DCR1702和计算机连接,拓扑结构如下。
五、实验步骤1、掌握利用超级终端配置路由器时的连接和参数设置,及路由器的启动和登录（1）连线（2）计算机设置：运行-附件-通信-超级终端，启动超级终端程序，相关参数设置：选择使用COM连接，波特率选择“9600”，数据位选择“8”，奇偶校验选择“无”，停止位选择“1”，流量控制选择“无”；或者直接点击“还原默认值”。
（3）打开路由器DCR2611的电源开关。
进入到DCR2611 的CLI 配置方式，进入用户模式Router〉2、掌握路由器各种模式的提示符及模式切换命令(1) 从用户模式进入特权模式：router>enablerouter#(2) 从特权模式进入全局配置模式：router# configrouter_config#(3) 进入接口配置模式：router_config# interface f0/0router_config_f0/0#(4) 进入逻辑子端口配置模式Router_config#interface f0/0.1Router_config_f0/0.1#(5) 从接口配置模式退到全局配置模式router_config_f0/0# exit或quit（可用Ctrl-Z命令直接退回到特权模式）：router_config#(6) 从全局配置模式退到特权模式：router_config#exit或quitrouter#(7) 从全局配置模式进入线路配置模式控制台端口router_config#line con 0router_config_line#控制台远程配置端口配置模式router_config#line aux 0router_config_line#虚拟终端配置模式router_config#line vty 0 4router_config_line#(8) 从全局配置模式进入路由配置模式Router_config#router 协议名（例如RIP，路由信息协议）router_config_rip#(9) 从特殊配置模式（接口、子接口、线路、路由）退回到特权模式Router_config_line#exit或quitRouter_config#exit或quitRouter#Router_config_line#<ctrl>+ZRouter#3、掌握特权密码、控制台密码的设置和使用(1) 路由器特权密码的配置（即由用户模式>进入特权模式#时需输入密码）Router_config#enable password 0 123设置特权密码为123，不加密Router_config#aaa authentication enable default enable开启路由器特权密码认证.验证：router>enablePassword: 123Router#(2) 路由器console口连接用户密码配置（即连接控制台时要求输入用户名和密码）Router_config#username a1 password 0 456定义用户名a1,密码456Router_config#aaa authentication login abc local开启路由器登陆认证,定义该登陆认证过程名为abcRouter_config#line console 0进入console口配置模式Router_config_line#login authentication abc将登陆认证过程abc应用到console口验证Router_config_line#<ctrl>+ZRouter#exitRouter>exit屏幕显示:Router console 0 is availablePress RETURN to get started!单击RETURN后Username:a1Password:456Router> 进入用户模式4、熟悉命令行的各种编辑、帮助命令的使用。

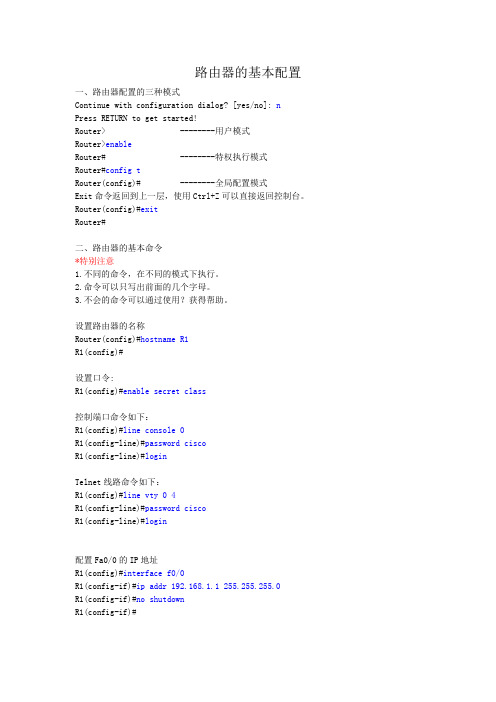

路由器的基本配置一、路由器配置的三种模式Continue with configuration dialog? [yes/no]: nPress RETURN to get started!Router> --------用户模式Router>enableRouter# --------特权执行模式Router#config tRouter(config)# --------全局配置模式Exit命令返回到上一层，使用Ctrl+Z可以直接返回控制台。
Router(config)#exitRouter#二、路由器的基本命令*特别注意1.不同的命令，在不同的模式下执行。
2.命令可以只写出前面的几个字母。
3.不会的命令可以通过使用？获得帮助。
设置路由器的名称Router(config)#hostname R1R1(config)#设置口令:R1(config)#enable secret class控制端口命令如下：R1(config)#line console 0R1(config-line)#password ciscoR1(config-line)#loginTelnet线路命令如下：R1(config)#line vty 0 4R1(config-line)#password ciscoR1(config-line)#login配置Fa0/0的IP地址R1(config)#interface f0/0R1(config-if)#ip addr 192.168.1.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)#配置S0/0/0 的IP地址, 因为R1是R1和R2之间串行通信的DCE设备，所以需要配置时钟频率。
R1(config)#interf s0/0/0R1(config-if)#ip addr 192.168.2.1 255.255.255.0R1(config-if)#clock rate 64000R1(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0/0, changed state to downR1(config-if)#end保存路由器的配置R1#copy running-config startup-config查看路由器的配置R1#show run查看IP地址配置情况。
实验三、路由器静态路由表配置实验一、实验目的：1、进一步了解网络层，了解TCP/IP协议集2、了解IP配置和管理技术3、学习路由器操作，掌握路由器命令4、了解静态选路与动态选路5、进一步学习A、B、C、D、E五类IP地址二、基本原理：路由器是运行在OSI模型网络层上的网络设备，它们将网段和整个网络连接起来，如图3-1所示。
图3-1 路由选择路由器能使网络协议在不同的LAN和WAN系统之间转换，从而解决异构网络互联的问题。
路由器除支持静态路由算法外，还必须支持动态的、自适应的路由选择算法，常用的路由选择协议包括：路由信息协议（RIP）、增强内部网关协议（EIGRP）、和最短路径协议（OSPF）。
Microsoft 的Windows 2000 server 是一个具有完整功能的软件路由器，这意味着Windows2000 Server可以通过几个网络协议（如IPX/SPX各TCP/IP）在不同的网络中路由数据包。
与硬件路由器不同的是，硬件路由器是专门设计用来作路由选择用的，大多数的硬件路由器除了提供IP层的服务外，不执行其它的任务，而Windows 2000 Server软件路由器则同时提供网络层以上的功能。
路由表是一个TCP/IP路由选择集合，它包含了一些关于IP地址网络ID，及转发IP地址的数据，它可以使IP数据报文到达互联网络的某一个网段。
在实验室环境下，由于网络比较简单，路由表的内容不是很复杂，如果是登录到国际互联网，则路由表中的路由条目会比较多，但在实验环境与互联网环境下的路由论断命令是一样的。
路由表中有活动路由与可持续路由两个选项。
活动路由可以由操作系统添加到路由表中，也可以由你手工添加。
可持续路由是静态的，只能手工添加到路由表中。
两者之间的区别是，活动路由在计算机关闭和重启时被丢弃，但可持续路由总是保留在计算机中，除非手工删除这个路由表项。
Windows98环境下的路由命令有两个，一个是route命令，一个是tracert 命令，可以在命令提示符下运行。

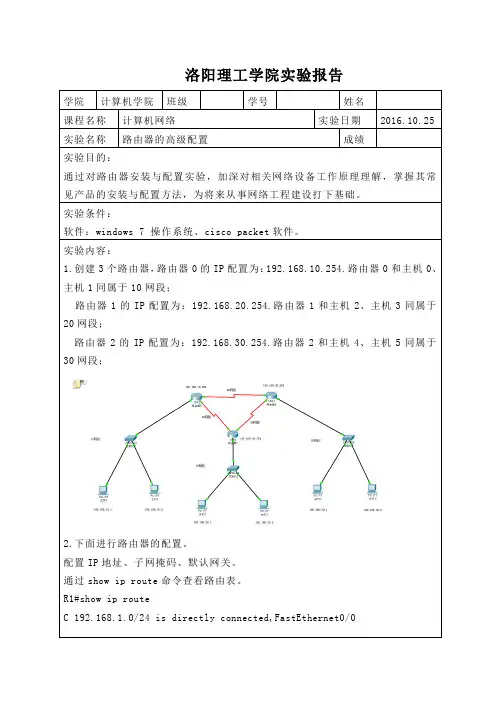

计算机网络实验课程实验报告
实验名称路由器配置
一、实验目的
1、掌握路由器的基本配置及常用命令；
2、理解网络地址规划的原则及方法。
二、实验所用仪器（或实验环境）
路由器1台，交换机2台，PC机至少4台，RJ45双绞线。
Console控制电缆。
本次使用cisco packet tracer进行仿真。
三、实验基本原理及步骤（或方案设计及理论计算）
1、直连路由：用2个交换机组建两个LAN,用路由器将两个LAN连接；
2、基于三层交换机的VLAN间路由：用1个三层交换机组建两个LAN,用三层交换机的端口路由功能实现VLAN间的路由。
3、单臂路由：用1个二层交换机组建两个LAN,用路由器将两个LAN连接；(选作，有些设备不支持)
4、规划设置PC机的IP地址和掩码。
四、实验数据记录（或仿真及软件设计）
实验一
实验二
实验三
五、实验结果分析及回答问题（或测试环境及测试结果）实验一
实验二实验三
六、心得体会
可以熟练使用常用的路由器的操作指令；对于LAN和VLAN有了更深的理解和认识。
实验3-路由器配置实验报告实验3-路由器配置实验报告1、引言本实验旨在学习和掌握路由器的配置方法，包括基本配置、网络连接和路由协议的配置等。
通过本实验，能够了解路由器的工作原理和配置过程，掌握基本的网络设备配置技能。
2、路由器基本配置2.1 网络拓扑在本实验中，我们使用了以下网络拓扑：- 一台计算机作为路由器的管理电脑- 一台路由器（模拟器或实体路由器）2.2 路由器的基本配置步骤2.2.1 登录路由器使用管理电脑上的终端软件连接路由器，通过串口或网络连接。
2.2.2 进入特权模式在路由器终端中输入用户名和密码，进入路由器的特权模式。
2.2.3 配置路由器主机名使用命令`hostname <主机名>`配置路由器的主机名。
2.2.4 配置路由器管理IP地质使用命令`interface <接口名>`进入接口配置模式，然后使用命令`ip address <IP地质> <子网掩码>`配置路由器的管理IP地质。
2.2.5 配置路由器默认网关使用命令`ip default-gateway <默认网关IP地质>`配置路由器的默认网关。
2.2.6 保存配置使用命令`write`或`copy running-config startup-config`保存路由器配置。
3、路由器网络连接配置3.1 配置接口IP地质使用命令`interface <接口名>`进入接口配置模式，然后使用命令`ip address <IP地质> <子网掩码>`配置接口的IP地质。
3.2 配置接口状态使用命令`interface <接口名>`进入接口配置模式，然后使用命令`no shutdown`启用接口。
3.3 配置静态路由使用命令`ip route <目的网络> <子网掩码> <下一跳IP地质>`配置静态路由，将数据包发送到下一跳路由器。
实验三路由器配置实验一、实验目的1 .熟悉路由器的基本配置方式2. 熟悉路由器的命令行配置3. 配置VLAN二、实验设备配置网卡的PC机若干台，双绞线若干条，路由仿真软件。
三、实验内容1. 路由器的基本配置2．交换机的VLAN配置3. 跨交换机和路由器的VLAN配置四、实验原理1路由器的一般知识：路由器是局域网与广域网之间进行互联的关键设备。
通过它不仅可以互联不同协议、不同物理接口的网络，还能选择数据传送的路经，并能阻隔非法访问。
它在异构网互联能力、拥塞控制能力和网段的隔离能力等方面都强于网桥。
另外路由器能够隔离广播信息，从而可以将广播风暴的破坏性隔离在局部的某个网段之内。
从本质上说，路由器也是1台计算机，它的硬件基础是接口、CPU和存在器，软件基础是网络互联操作系统IOS。
（1）路由器接口(interface)路由器接口用作将路由器连接到网络，可以分为局域网接口和广域网接口两种。
由于路由器型号的不同，接口数目和类型也不尽一样。
常见的接口主要有以下几种：同步/异步串行口（Synchronous/ Serials），可连接DDN，帧中继（Frame Relay），X.25，PSTN（模拟电话线路）。
以太网口（Ethernet）。
AUI端口，即粗缆口。
AUX端口，该端口为异步端口，主要用于远程配置，也可用于拔号备份，可与MODEM连接。
支持硬件流控制（Hardware Flow Ctrol）。
Console端口，该端口为异步端口，主要连接终端或运行终端仿真程序的计算机，在本地配置路由器。
不支持硬件流控制。
（2）路由器的CPUCPU是路由器的处理中心，用于计算路由和运行路由器的操作系统。
（3）路由器的内存组件内存是路由器存储信息和数据的地方，CISCO路由器有以下几种内存组件：•ROM（Read Only Memory）：ROM中存储了启动诊断程序和操作系统软件。
路由器中的ROM是可擦写的，所以操作系统IOS是可以升级的。
路由一配置：Router(config)#host R1R1(config-line)#exitR1(config)#in e0/0R1(config-if)#ip add 192.168.1.1 255.255.255.252R1(config-if)#no shutR1(config-if)#in e0/1R1(config-if)#ip add 172.16.128.1 255.255.255.0R1(config-if)#no shutR1(config-if)#in e0/2R1(config-if)#ip add 172.16.130.1 255.255.255.0R1(config-if)#no shutR1(config-if)#in e0/3R1(config-if)#ip add 172.16.138.1 255.255.255.0R1(config-if)#no shutR1(config-if)#router ospf 1R1(config-router)#network 192.168.1.0 0.0.0.3 area 1R1(config-router)#exitR1(config)#router ripR1(config-router)#network 172.16.0.0R1(config-router)#exitR1(config)#do show ip ospf neighbor2192.168.2.251/28 R2上学习到的192.168.3.0的路由只能有一条Neighbor ID Pri State Dead Time Address Interface 192.168.2.251 1 FULL/DR 00:00:36 192.168.1.2 Ethernet0/0 R1(config)#do show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set172.16.0.0/24 is subnetted, 3 subnetsC 172.16.138.0 is directly connected, Ethernet0/3C 172.16.128.0 is directly connected, Ethernet0/1C 172.16.130.0 is directly connected, Ethernet0/2192.168.1.0/30 is subnetted, 1 subnetsC 192.168.1.0 is directly connected, Ethernet0/0192.168.2.0/28 is subnetted, 1 subnetsO IA 192.168.2.240 [110/20] via 192.168.1.2, 00:01:33, Ethernet0/0192.168.3.0/24 is variably subnetted, 2 subnets, 2 masksO IA 192.168.3.0/25 [110/40] via 192.168.1.2, 00:01:09, Ethernet0/0O IA 192.168.3.248/30 [110/30] via 192.168.1.2, 00:01:23, Ethernet0/0R1(config)#router ospf 1R1(config-router)#redistribute rip subnets metric 30 metric-type 1R1(config-router)#exitR1(config)#router ripR1(config-router)#redistribute ospf 1 metric 2R1(config-router)#passive-interface e0/0R1(config-router)#exitR1(config)#do show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set172.16.0.0/24 is subnetted, 3 subnetsC 172.16.138.0 is directly connected, Ethernet0/3C 172.16.128.0 is directly connected, Ethernet0/1C 172.16.130.0 is directly connected, Ethernet0/210.0.0.0/24 is subnetted, 1 subnetsO E1 10.1.1.0 [110/60] via 192.168.1.2, 00:01:38, Ethernet0/0 192.168.1.0/30 is subnetted, 1 subnetsC 192.168.1.0 is directly connected, Ethernet0/0192.168.2.0/28 is subnetted, 1 subnetsO IA 192.168.2.240 [110/20] via 192.168.1.2, 00:03:35, Ethernet0/0 192.168.3.0/24 is variably subnetted, 2 subnets, 2 masksO IA 192.168.3.0/25 [110/40] via 192.168.1.2, 00:03:35, Ethernet0/0O IA 192.168.3.248/30 [110/30] via 192.168.1.2, 00:03:35, Ethernet0/0 R1(config)#do ping 10.1.1.1 source 172.16.130.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.1.1.1, timeout is 2 seconds:Packet sent with a source address of 172.16.130.1Success rate is 100 percent (5/5), round-trip min/avg/max = 96/172/300 ms R1(config)#router ospf 1R1(config-router)#area 1 nssaR1(config-router)#summary-address 172.16.128.0 255.255.240.0R1(config-router)#do show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is 192.168.1.2 to network 0.0.0.0172.16.0.0/16 is variably subnetted, 4 subnets, 2 masksC 172.16.138.0/24 is directly connected, Ethernet0/3C 172.16.128.0/24 is directly connected, Ethernet0/1O 172.16.128.0/20 is a summary, 00:01:04, Null0C 172.16.130.0/24 is directly connected, Ethernet0/2192.168.1.0/30 is subnetted, 1 subnetsC 192.168.1.0 is directly connected, Ethernet0/0O*IA 0.0.0.0/0 [110/11] via 192.168.1.2, 00:02:55, Ethernet0/0注：只有在重发布以后才可运行NSSA，NSSA的配置必须是双向的路由二配置：Router(config)#host R2R2(config)#in e0/0R2(config-if)#ip add 192.168.1.2 255.255.255.252R2(config-if)#no shutR2(config-if)#in e0/1R2(config-if)#ip add 192.168.2.251 255.255.255.240R2(config-if)#no shutR2(config-if)#router ospf 1R2(config-router)#network 192.168.2.240 0.0.0.15 area 0R2(config-router)#network 192.168.1.0 0.0.0.3 area 1R2(config-router)#exitR2(config)#do show ip ospf neighborNeighbor ID Pri State Dead Time Address Interface 192.168.3.249 1 FULL/DR 00:00:37 192.168.2.243 Ethernet0/1 192.168.1.1 1 FULL/BDR 00:00:31 192.168.1.1 Ethernet0/0 R2(config)#do show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set192.168.1.0/30 is subnetted, 1 subnetsC 192.168.1.0 is directly connected, Ethernet0/0192.168.2.0/28 is subnetted, 1 subnetsC 192.168.2.240 is directly connected, Ethernet0/1192.168.3.0/24 is variably subnetted, 2 subnets, 2 masksO IA 192.168.3.0/25 [110/30] via 192.168.2.243, 00:01:22, Ethernet0/1O IA 192.168.3.248/30 [110/20] via 192.168.2.243, 00:01:37, Ethernet0/1R2(config)#do show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set172.16.0.0/24 is subnetted, 3 subnetsO E1 172.16.138.0 [110/40] via 192.168.1.1, 00:01:48, Ethernet0/0O E1 172.16.128.0 [110/40] via 192.168.1.1, 00:01:48, Ethernet0/0O E1 172.16.130.0 [110/40] via 192.168.1.1, 00:01:48, Ethernet0/010.0.0.0/24 is subnetted, 1 subnetsO E1 10.1.1.0 [110/50] via 192.168.2.243, 00:01:48, Ethernet0/1 192.168.1.0/30 is subnetted, 1 subnetsC 192.168.1.0 is directly connected, Ethernet0/0192.168.2.0/28 is subnetted, 1 subnetsC 192.168.2.240 is directly connected, Ethernet0/1192.168.3.0/24 is variably subnetted, 2 subnets, 2 masksO IA 192.168.3.0/25 [110/30] via 192.168.2.243, 00:03:45, Ethernet0/1 O IA 192.168.3.248/30 [110/20] via 192.168.2.243, 00:03:45, Ethernet0/1 R2(config)#router ospf 1R2(config-router)#area 1 nssa no-summaryR2(config-router)#do show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set172.16.0.0/20 is subnetted, 1 subnetsO N1 172.16.128.0 [110/40] via 192.168.1.1, 00:01:09, Ethernet0/010.0.0.0/24 is subnetted, 1 subnetsO E1 10.1.1.0 [110/50] via 192.168.2.243, 00:01:09, Ethernet0/1 192.168.1.0/30 is subnetted, 1 subnetsC 192.168.1.0 is directly connected, Ethernet0/0192.168.2.0/28 is subnetted, 1 subnetsC 192.168.2.240 is directly connected, Ethernet0/1O IA 192.168.3.0/24 [110/20] via 192.168.2.243, 00:01:14, Ethernet0/1路由三配置：Router(config)#host R3R3(config)#in e0/1R3(config-if)#ip add 192.168.2.243 255.255.255.240R3(config-if)#no shutR3(config-if)#in e0/2R3(config-if)#ip add 192.168.3.249 255.255.255.252R3(config-if)#no shutR3(config-if)#router ospf 1R3(config-router)#network 192.168.3.248 0.0.0.3 area 2R3(config-router)#network 192.168.2.240 0.0.0.15 area 0R3(config-router)#do show ip ospf neighborNeighbor ID Pri State Dead Time Address Interface 192.168.2.251 1 FULL/DR 00:00:32 192.168.2.251 Ethernet0/1 192.168.3.250 1 FULL/BDR 00:00:36 192.168.3.250 Ethernet0/2 R3(config-router)#do show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set192.168.1.0/30 is subnetted, 1 subnetsO IA 192.168.1.0 [110/20] via 192.168.2.251, 00:01:31, Ethernet0/1192.168.2.0/28 is subnetted, 1 subnetsC 192.168.2.240 is directly connected, Ethernet0/1192.168.3.0/24 is variably subnetted, 2 subnets, 2 masksO 192.168.3.0/25 [110/20] via 192.168.3.250, 00:01:31, Ethernet0/2C 192.168.3.248/30 is directly connected, Ethernet0/2R3(config-router)#do show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set172.16.0.0/24 is subnetted, 3 subnetsO E1 172.16.138.0 [110/50] via 192.168.2.251, 00:02:01, Ethernet0/1O E1 172.16.128.0 [110/50] via 192.168.2.251, 00:02:01, Ethernet0/1O E1 172.16.130.0 [110/50] via 192.168.2.251, 00:02:01, Ethernet0/110.0.0.0/24 is subnetted, 1 subnetsO E1 10.1.1.0 [110/40] via 192.168.3.250, 00:02:01, Ethernet0/2192.168.1.0/30 is subnetted, 1 subnetsO IA 192.168.1.0 [110/20] via 192.168.2.251, 00:02:01, Ethernet0/1 192.168.2.0/28 is subnetted, 1 subnetsC 192.168.2.240 is directly connected, Ethernet0/1192.168.3.0/24 is variably subnetted, 2 subnets, 2 masksO 192.168.3.0/25 [110/20] via 192.168.3.250, 00:02:01, Ethernet0/2 C 192.168.3.248/30 is directly connected, Ethernet0/2R3(config-router)#area 2 nssa no-summaryR3(config-router)#area 2 range 192.168.3.0 255.255.255.0R3(config-router)#do show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set172.16.0.0/20 is subnetted, 1 subnetsO E1 172.16.128.0 [110/50] via 192.168.2.251, 00:03:59, Ethernet0/110.0.0.0/24 is subnetted, 1 subnetsO N1 10.1.1.0 [110/50] via 192.168.3.250, 00:03:59, Ethernet0/2 192.168.1.0/30 is subnetted, 1 subnetsO IA 192.168.1.0 [110/20] via 192.168.2.251, 00:03:59, Ethernet0/1 192.168.2.0/28 is subnetted, 1 subnetsC 192.168.2.240 is directly connected, Ethernet0/1192.168.3.0/24 is variably subnetted, 3 subnets, 3 masksO 192.168.3.0/25 [110/20] via 192.168.3.250, 00:03:59, Ethernet0/2 O 192.168.3.0/24 is a summary, 00:03:59, Null0C 192.168.3.248/30 is directly connected, Ethernet0/2路由四配置：Router(config)#host R4R4(config)#in e0/2R4(config-if)#ip add 192.168.3.250 255.255.255.252R4(config-if)#no shutR4(config-if)#in e0/1R4(config-if)#ip add 192.168.3.1 255.255.255.128R4(config-if)#no shutR4(config-if)#in e0/0R4(config-if)#ip add 10.1.1.1 255.255.255.0R4(config-if)#no shutR4(config-if)#router ospf 1R4(config-router)#network 192.168.3.248 0.0.0.3 area 2R4(config-router)#network 192.168.3.0 0.0.0.127 area 2R4(config-router)#exitR4(config)#router ripR4(config-router)#network 10.0.0.0R4(config-router)#exitR4(config)#do show ip ospf neighborNeighbor ID Pri State Dead Time Address Interface 192.168.3.249 1 FULL/BDR 00:00:36 192.168.3.249 Ethernet0/2 R4(config)#do show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set10.0.0.0/24 is subnetted, 1 subnetsC 10.1.1.0 is directly connected, Ethernet0/0192.168.1.0/30 is subnetted, 1 subnetsO IA 192.168.1.0 [110/30] via 192.168.3.249, 00:01:36, Ethernet0/2192.168.2.0/28 is subnetted, 1 subnetsO IA 192.168.2.240 [110/20] via 192.168.3.249, 00:01:36, Ethernet0/2 192.168.3.0/24 is variably subnetted, 2 subnets, 2 masksC 192.168.3.0/25 is directly connected, Ethernet0/1C 192.168.3.248/30 is directly connected, Ethernet0/2R4(config)#router ospf 1R4(config-router)#redistribute rip subnets metric 30 metric-type 1R4(config-router)#exitR4(config)#router ripR4(config-router)#redistribute ospf 1 metric 2R4(config-router)#passive-interface e0/2R4(config-router)#exitR4(config)#do show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set172.16.0.0/24 is subnetted, 3 subnetsO E1 172.16.138.0 [110/60] via 192.168.3.249, 00:01:19, Ethernet0/2O E1 172.16.128.0 [110/60] via 192.168.3.249, 00:01:19, Ethernet0/2O E1 172.16.130.0 [110/60] via 192.168.3.249, 00:01:19, Ethernet0/210.0.0.0/24 is subnetted, 1 subnetsC 10.1.1.0 is directly connected, Ethernet0/0192.168.1.0/30 is subnetted, 1 subnetsO IA 192.168.1.0 [110/30] via 192.168.3.249, 00:01:19, Ethernet0/2 192.168.2.0/28 is subnetted, 1 subnetsO IA 192.168.2.240 [110/20] via 192.168.3.249, 00:01:19, Ethernet0/2 192.168.3.0/24 is variably subnetted, 2 subnets, 2 masksC 192.168.3.0/25 is directly connected, Ethernet0/1C 192.168.3.248/30 is directly connected, Ethernet0/2R4(config)#do ping 172.16.138.1 source 10.1.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 172.16.138.1, timeout is 2 seconds: Packet sent with a source address of 10.1.1.1Success rate is 100 percent (5/5), round-trip min/avg/max = 96/168/260 ms R4(config)#router ospf 1R4(config-router)#area 2 nssa no-summaryR4(config-router)#do show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is 192.168.3.249 to network 0.0.0.010.0.0.0/24 is subnetted, 1 subnetsC 10.1.1.0 is directly connected, Ethernet0/0192.168.3.0/24 is variably subnetted, 2 subnets, 2 masksC 192.168.3.0/25 is directly connected, Ethernet0/1C 192.168.3.248/30 is directly connected, Ethernet0/2O*IA 0.0.0.0/0 [110/11] via 192.168.3.249, 00:05:56, Ethernet0/2R4(config-router)#do ping 172.16.130.1 source 10.1.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 172.16.130.1, timeout is 2 seconds:Packet sent with a source address of 10.1.1.1Success rate is 100 percent (5/5), round-trip min/avg/max = 100/193/312 ms实验步骤总结：R1 1、OSPF ，RIP 2、查看邻接关系3、重发布4、完全NSSA5、地址汇总R2 1、OSPF 2、查看邻接关系3、完全NSSAR3 1、OSPF 2、查看邻接关系3、完全NSSA 4、地址汇总R4 1、OSPF ，RIP 2、查看邻接关系3、重发布4、完全NSSA。
本科实验报告课程名称：计算机网络基础姓名：计算机学院学院：软件工程系：专业：软件工程学号：陆魁军指导教师：2013年12月23日浙江大学实验报告课程名称：计算机网络基础实验类型：设计性实验实验项目名称：路由器接口及路由协议配置学生姓名：专业：软件工程学号：同组学生姓名：无指导老师：陆魁军实验地点：曹西软件学院机房实验日期：2013 年11 月23 日开始一、实验目的和要求：熟悉掌握BOSON路由器仿真软件的使用，并应用该软件进行路由器接口，静态路由，动态路由协议RIP配置，从而加深对路由器的各种接口类型以及路由行为的理解。
要求自行设计网络拓扑结构，并综合运用静态路由和动态路由协议RIP、OSPF，实现网络各部分的互连，并能互相ping通。
二、实验内容和原理1.配置ETHERNET接口2.配置点到点接口（通过DCE电缆连接两个路由器的W AN口，模拟DDN线路）: 用HDLC3.帧格式。
3.配置点到点接口: 用PPP帧格式。
4.尝试配置命令IP SUBNET-ZERO（在讲了第五章The NETWORK LAYER的IPADDRESS 及SUBNET后再做）( 模拟软件ROUTERSIM不支持本命令，只有真实路由器才支持)5.配置LOOPBACK接口（虚拟接口）6.尝试命令并观看结果：SHOW INTERFACE SERIAL 07.尝试命令并观看结果：SHOW INTERFACE ETHERNET 08.用PING测试两台路由器连通性。
9. 配置两台路由器的静态路由：ip route命令。
ip route命令格式：ip route x.x.x.x y.y.y.y z.z.z.zx.x.x.x----目标网络的网络地址y.y.y.y----目标网络的SUBNET MASK z.z.z.z----去目标网络的下一个邻居路由器IP地址（与本路由器直接邻接的接口IP地址）例如：ip route 20.20.20.0 255.255.255.0 40.40.40.1通过邻居路由器40.40.40.1可到达目的网络20.20.20.010.尝试命令并观看结果：show ip route11.用PING测试连通性。
实验三：路由器的配置评分标准若实验报告每一项内容基本达到以下要求则可评为80分，95分封顶，实验报告总分为：实验过程及结果得分*80%+实验总结*20%。
一旦发现抄袭现象，则总分一律评为50分以下。
一、实验过程及结果1、提供实验的网络连接图，否则扣5分2、给出各主机及路由器各端口的IP地址、子网掩码的规划信息（最好以表格形式给出，这样最为清晰），否则扣除5分。
3、IP地址规划清晰正确，视错误情况扣3-5分。
IP地址规划满足以下要求（以router0为例,router1可类比router0）：（1）router0的fa0/0与se0/1/0的IP地址不在同一个网段（络），即网络号不一样；（2）router0的fa0/0的IP地址与PC0及PC1的IP地址在同一网段，即网络号一样；（3）fa0/0的IP地址与PC0及PC1的网关地址一样。
即要PC0和PC1的网关地址设置成router0的fa0/0端口的IP地址；（4）router0的se0/1/0端口的IP地址与router1的se0/1/0端口的IP地址在同一个网段，即网络号一样。
4、对主机和路由器完成以下几项配置，缺一项扣3分（1）为每台主机配置正确的IP地址、子网掩码、网关信息（2）为各路由器所用到的各端口配置IP地址、子网掩码，并使端口处于“UP”状态；（3）为串行端口配置时钟频率，并激活（4）为各路由器配置路由信息协议（RIP）（5）使用show ip route查看路由器的路由表情况，并解释5、路由器的各项配置均有配置过程截图（只保留有用和正确的部分，图片文字能看的清，大小缩放合适）或文字形式的详细的配置命令。
若配置命令不完全、存在错误，视缺失和错误情况酌情扣3-6分6、对截图或配置过程进行必要的文字说明（忌啰嗦），即交代实验原理、思路、实验设计的想法等。
否则酌情扣2-3分6、有实验结果验证及说明，否则扣5分7、实验过程阐述思路清晰，有调理。
