04 消防给水系统原理图

在消防用水由工厂水源直接供给时，工厂给水管网的进水管不应少于两条。

当其中一条发生事故时，另一条应能通过 100%的消防用水和 70%的生产、生活用水的总量。

在消防用水由消防水池供给时，工厂给水管网的进水管，应能通过消防水池的补充水和 100%的生产、生活用水的总量。

石油化工企业宜建消防水池，并应符合下列规定：一、水池的容量，应满足火灾延续时间内消防用水总量的要求。

当发生火灾能保证向水池连续补水时，其容量可减去火灾延续时间内的补充水量；二、水池的容量小于或者等于 1000m3 时，可不分隔，大于 1000 m3 时，应分隔成两个，并设带阀门的连通管；三、水池的补水时间，不宜超过 48h；四、当消防水池与全厂性生活或者生产安全水池合建时，应有消防用水不作他用的技术措施；五、寒冷地区应设防冻措施。

厂区和居住区的消防用水量，应按同一时间内的火灾处数和相应处的一次灭火用水量确定。

厂区和居住区同一时间内的火灾处数，应按表 7.3.4 确定。

联合企业内的各分厂、罐区、居住区等，如有各自独立的消防给水系统，其消防用水量应分别进行计算。

一次灭火的用水量，应符合下列规定：一、居住区及建造物的室外消防水量的计算，应按现行国家标准《建造设计防火规范》的有关规定执行；二、工艺装置的消防用水量，应根据其规模、火灾危（wei）险类别及固定消防设施的设置情况等综合考虑确定。

当确定有艰难时，可按表 7.3.6 选定。

火灾延续供水时间不应小于 3h。

三、辅助生产设施的消防用水量，可按 30L/s 计算。

火灾延续供水时间，不宜小于 2h。

注：化纤厂房的消防用水量，可按现行国家标准《建造设计防火规范》的有关规定执行。

可燃液体罐组的消防水量计算，应符合下列规定：一、应按火灾时消防用水量最大的罐组计算，其水量应为配置泡沫用水及着火罐和邻近罐的冷却用水量之和；二、当着火罐为立式罐时，距着火罐罐壁 1.5 倍着火罐直径范围内的相邻罐应进行冷却；当着火罐为卧式罐时，着火罐直径与长度之和的一半范围内的邻近地上罐应进行冷却；三、当邻近立式罐超过 3 个时，冷却水量可按 3 个罐的用水量计算；当着火罐为浮顶或者浮舱式内浮顶罐(浮盖用易熔材料制作的储罐除外)时，其邻近罐可不考虑冷却。

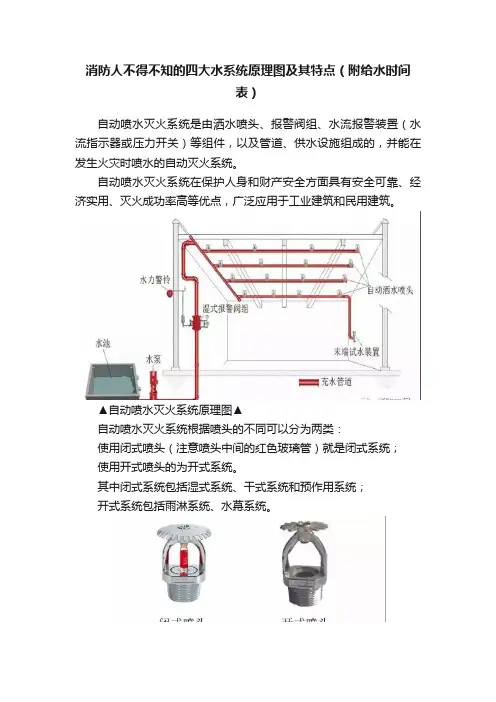

消防人不得不知的四大水系统原理图及其特点（附给水时间表）自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成的，并能在发生火灾时喷水的自动灭火系统。

自动喷水灭火系统在保护人身和财产安全方面具有安全可靠、经济实用、灭火成功率高等优点，广泛应用于工业建筑和民用建筑。

▲自动喷水灭火系统原理图▲自动喷水灭火系统根据喷头的不同可以分为两类：使用闭式喷头（注意喷头中间的红色玻璃管）就是闭式系统；使用开式喷头的为开式系统。

其中闭式系统包括湿式系统、干式系统和预作用系统；开式系统包括雨淋系统、水幕系统。

▲两种喷头▲各不同系统的区别主要体现在管道填充物及各组件上。

其中比较常见的自动喷水灭火系统有湿式系统、干式系统和预作用系统和雨淋系统。

1、湿式系统湿式系统在准工作状态时管道内充满用于启动系统的有压水的闭式系统，湿式系统由闭式喷头、湿式报警阀组、水流指示器或压力开关，供水设施及供水配水管道等组成。

适用范围及一般要求1.自动喷水湿式系统适用于环境温度≥4℃且不高于70℃场所。

2.应根据环境温度选择合适的喷头，喷头公称动作温度宜高于环境最高温度30℃。

3.湿式灭火系统配水管道的工作压力不应大于1.2MPa。

4.湿式系统一个报警阀组控制喷头数不宜超过800只。

5.报警阀与水流指示器前应安装信号阀，此阀门必须保持常开，阀门关闭时应有信号反馈至消防控制室。

▲左边为湿式系统，右边为供水设施▲2、干式系统干式系统在准工作状态时管道内充满用于启动系统的有压气体的闭式系统，干式系统由闭式喷头、干式报警阀组、充气设备、水流指示器或压力开关，供水设施及供水配水管道等组成。

适用范围及一般要求1.干式系统适用于环境温度＜4℃或＞70℃场所。

2.干式系统一个报警阀组控制的喷头书不宜超过500只。

3.干式系统配水管道充水时间不宜大于1min。

4.干式系统的作用面积比同危险等级的湿式系统应增大1.3倍。

定压补水说明
总说明：
三、适用于多层和高层建筑工程有增压设施要求的消防栓给水系统及湿式自动喷火系统等各类消防给水系统。

四、“设备”由隔膜式气压罐、水泵、电控箱、仪表、管道附件等组成。

五、本“设备”有关设计技术条件
1、气压水罐工作压力：0.6MPa、1.0MPa、1.6MPa。

2、气压水罐的消防储水容积大于：150L、300L、450L。

3、气压水罐的稳压水容积大于50L。

4、气压水罐的缓冲水容积压差为0.02-0.03MPa，稳压水容积压差为0.05-0.06MPa。

5、工作压力比：ａb值为0.6-0.85.
6、适用条件：
(1)消防栓系统：水枪每股流量为2.5L/s、5L/s，充实水柱长度为7m、10m、13m。

(2)自动喷头流量1.0L/S，喷头压力0.1MPa。

(3)设备的环境温度适宜为5℃-40℃。

七、本“设备”工作原理
“设备”必须具备下属两项功能：
1.使消防给水管系统最不利点始终保持消防所需压力；
2.使气压水罐内始终储有30秒消防水量。

利用气压水罐所设定的
P1、P2、P s1、P s2运行压力，控制水泵运行工况，达到增压和稳压的功能。

P1为最不利点消防所需压力（MPa），P2为消防泵启动压力（MPa），P s1为稳压泵启泵压力（MPa），P s2为稳压泵停泵压力（MPa）。

八、运行控制全过程
根据计算要求得。
