碳纤维特性及其加工工艺产品介绍(PPT44张)
预氧化
热氧稳定化通称预氧化,其目的是使 热塑性PAN线性大分子链转化为非 塑性的耐热梯形结构，从而使纤维在 高温碳化下不熔不燃，继续保持纤维 状态。 预氧化处理可以提高炭纤维的收率和 力学性能，是制备炭纤维的一个重要 步骤。 梯形升温预氧化是当前工业化生产所 普遍采用的。
过程：一般将纤维在空气下加热至约 270℃，保温0.5h~3h，聚丙烯腈纤维的 颜色由白色逐渐变成黄色、棕色，最后 形成黑色的预氧化纤维。这是聚丙烯腈 线性高分子受热氧化后，外层和核芯区 形成耐热梯形高分子的结果。
预氧化后的纤维呈黑色，遇
火也不燃烧，也称为预氧纤 维，可做防火织物、密封材 料等，现已成为一个独立的 工业产品。
碳化
将预氧化纤维在高纯氮(99.99％以上)气氛 下进行高温处理（1600℃ ），一方面将非 碳原子在炭化时以挥发物(如HCN，NH3， CO2，CO，H2O，N2等)方式除去，同时 使预氧纤维向炭纤维结构转变。
Corcel N°1
碳纤维的材质让这款浴缸更为结实难用，并在表面 附着一层铂金，更显得在简约中透露着些许奢华。
碳纤维马桶
碳纤维头盔
强度高 重量轻 提高车速 降低油耗
碳纤维地暖
The End
• • • • • • • • • • • • • • • • • • • •
表面处理
表面处理聚丙烯腈基炭纤维的主 要用途是与树脂复合做结构材料 用，也加入金属或陶瓷、水泥等 基体中，构成碳纤维增强复合材 料。 炭纤维表面经氧化处理后，表面 积增大，提高炭纤维与树脂的结 合牢度和层间剪切强度。
㈠ ①气相氧化法 ②液相氧化法 臭氧氧化法 ③湿法阳极氧化法 ④等离子体氧化法 ⑤表面涂层改性法 ㈡复合表面处理法 在炭纤维表面涂一层指定的 浆料以便与基质(如树脂、炭 或金属等)更好地结合。
碳纤维复合材料加工工艺介绍
碳纤维复合材料加工工艺一、手糊成型工艺：在模具表面上涂抹脱模剂、胶衣，将事先裁好的碳纤维预浸布铺设在模具工作面上，在工作面上刷涂或喷射树脂胶液，达到所需要的厚度之后，成型固化、脱模、后处理。
在成型技术高度发达的今天，手糊工艺仍然具有工艺简便、投资低廉、适用面广的特点，在石油化工、储存容器、贮槽、汽车壳体等诸多领域有广泛应用。
其缺点是质地疏松、精度不高、表面粗糙、密度低，制品强度不高，并且主要依赖人工，质量不稳定，生产效率很低，难以批量化和标准化。
喷射成型工艺属于手糊成型工艺中低压成型工艺的一类，一般利用短切纤维和树脂混合，在喷枪中利用压缩空气均匀喷洒在模具表面上，达到所需厚度后，再利用手工橡胶来回刷平，最后固化成型。
为改进手糊成型工艺而创造的一种半机械化成型工艺，在生产效率方面有一定的提高，多用来制造汽车车身、船身、浴缸、储罐的过渡层。
二、真空热压罐工艺：工艺过程是将单层预浸料按预设方向铺叠成的复合材料坯料放置在热压罐内，在一定预设温度和压力下完成固化的过程。
热压罐是一种能够承受和调整温度、压力范围的专用压力容器。
坯料铺设在涂抹脱模剂的模具表面，然后依次用脱模布、吸胶毡、透气毡完全覆盖，并密封在真空袋内，再放入热压罐内。
在放入热压罐加温固化之前需要抽真空，然后在放入热压罐高温、加压、固化成型固化规则的制定与执行是保证复合材料产品质量的关键。
此种成型工艺适多用于制造整流罩、飞机舱门、机载雷达罩，支架、机翼、尾翼等产品。
三、层压成型工艺：把一层层铺设的预浸料放置在上下平板模之间通过加压高温固化成型，这种工艺可以直接利用木胶合板的生产方法和设备，并根据树脂的流动性能，进而进行改进与完善。
此种成型工艺主要用来生产不同规格、不同用途的复合材料板材。
具有机械化和自动化程度高、产品质量稳定、利用批量化等特点，但是设备投资较大，成本较高。
四、缠绕成型：缠绕成型工艺的发展已经有半个世纪，随着缠绕技术的不断更新，缠绕工艺基本已经成型，并成为金属铝复合材料重要施工工艺之一。
碳纤维及其复合材料PPT课件
含碳量95%左右的称为碳纤维； 含碳量99%左右的称为石墨纤维。 优点：碳纤维比重小、比强度、比模量大，耐热性 和耐腐蚀性好，成本低，批量生产量大，是一 类极为重要的高性能增强剂。
第2页/共65页
用碳纤维制成的树脂基复合材料比模量比钢和铝合金高5倍，比强度高3倍以 上； 同时耐腐蚀、耐热冲击、耐烧蚀性能均优越
石墨层片的缺陷 及边缘碳原子
基本结构单元
石墨微晶
原纤维构成碳纤维单丝
二级结构单元
碳纤维的三级结构单元
第38页/共65页
石墨微晶在整个纤维中的分布是不均匀的，碳纤维由表皮层和 芯子两部分组成，中间是连续的过渡区。 皮层的微晶较大，排列较整齐有序，占直径的14％，芯子占39 ％，由皮层到芯子，微晶减小，排列逐渐紊乱，结构不均匀性愈 来愈显著。
美国的碳纤维主要用于航空航天领域，欧洲在航空航天、体育用品和工业方 面的需求比较均衡，而日本则以体育器材为主。
第6页/共65页
6.2 碳纤维的制备
很多纤维能用溶液纺丝或熔融纺丝来制作!!! 面条？？ 粉丝？？ 一些高分子丝？？
碳纤维能不能用这两种方式呢？？
在空气中在350℃以上的高温中就会氧化；在隔绝空气 的惰性气氛中，元素碳在高温下不会熔融，但在3800K以 上的高温时不经液相，直接升华，所以不能熔纺！！
碳在各种溶剂中不溶解，所以不能溶液纺丝。
第7页/共65页
6.2 碳纤维的制备
在惰性气氛中将小分子有机物(如 烃或芳烃等）在高温下沉积成纤维。 此法用于制造晶须或短纤维，不能用 于制造长纤维。
将有机纤维经过稳定化处理变成耐焰纤维， 然后再在惰性气氛中于高温下进行焙烧碳化，使 有机纤维失去部分碳和其他非碳原子，形成以碳 为主要成分的纤维状物。此法用于制造连续长纤 维。
第2页/共65页
用碳纤维制成的树脂基复合材料比模量比钢和铝合金高5倍，比强度高3倍以 上； 同时耐腐蚀、耐热冲击、耐烧蚀性能均优越
石墨层片的缺陷 及边缘碳原子
基本结构单元
石墨微晶
原纤维构成碳纤维单丝
二级结构单元
碳纤维的三级结构单元
第38页/共65页
石墨微晶在整个纤维中的分布是不均匀的，碳纤维由表皮层和 芯子两部分组成，中间是连续的过渡区。 皮层的微晶较大，排列较整齐有序，占直径的14％，芯子占39 ％，由皮层到芯子，微晶减小，排列逐渐紊乱，结构不均匀性愈 来愈显著。
美国的碳纤维主要用于航空航天领域，欧洲在航空航天、体育用品和工业方 面的需求比较均衡，而日本则以体育器材为主。
第6页/共65页
6.2 碳纤维的制备
很多纤维能用溶液纺丝或熔融纺丝来制作!!! 面条？？ 粉丝？？ 一些高分子丝？？
碳纤维能不能用这两种方式呢？？
在空气中在350℃以上的高温中就会氧化；在隔绝空气 的惰性气氛中，元素碳在高温下不会熔融，但在3800K以 上的高温时不经液相，直接升华，所以不能熔纺！！
碳在各种溶剂中不溶解，所以不能溶液纺丝。
第7页/共65页
6.2 碳纤维的制备
在惰性气氛中将小分子有机物(如 烃或芳烃等）在高温下沉积成纤维。 此法用于制造晶须或短纤维，不能用 于制造长纤维。
将有机纤维经过稳定化处理变成耐焰纤维， 然后再在惰性气氛中于高温下进行焙烧碳化，使 有机纤维失去部分碳和其他非碳原子，形成以碳 为主要成分的纤维状物。此法用于制造连续长纤 维。
碳纤维涂装工艺和解决方案
碳纤维涂装工艺和解决方案复合材料的结构特点复合材料涂装与传统涂装的差异复合材料油漆外观常见缺陷复合材料油漆的选材要点复合材料涂装的工艺流程复合材料涂装面临的挑战复合材料的结构特点复合材料涂装与传统涂装的差异复合材料油漆的选材要点复合材料涂装的工艺流程复合材料涂装面临的挑战碳纤维碳纤维环氧树脂环氧树脂碳纤维碳纤维 环氧树脂环氧树脂碳纤维复合材料——<材料=结构>——微观结构缺陷树脂纤维界面复合材料围观结构•碳纤维、树脂、界面组成的综合体 •微观结构缺陷树脂与纤维浸润不良（孔隙、水汽、空气等） 树脂固化不完全（固化剂、促进剂等填料残留） •特点：缺陷细微（微米级）-分布广泛（树脂、界面）-体积分布 •影响：性能：应力集中点、疲劳源涂装：涂装后使用过程中的缺陷来源之一单向纤维织 物混杂短纤维断面：微观结构加压过程中，空气气泡随着树脂的流动排出加压复合材料是含有孔隙的一种材料，孔隙率一般为3%左右。
这是复合材料涂装困难的重要原因之一。
不同工艺过程设计中，都会有消除气泡的工艺环节。
也可以说，复合材料的成型过程是排空气的过程。
湿法工艺（RTM/HP-RTM/湿法模压/VARI 等）—树脂真空消泡； 预浸料工艺（模压/热压罐/袋压）—二次加压加热真空消泡湿法工艺树脂&纤维预浸料工艺生产过程中的涂装影响因素来源•杂质（铺贴工序、预成形体转移过程，粉尘、皮屑、汗渍等） •脱模剂残留 •模具清理不良•涂装过程中的杂质带入碳纤维复合材料——<工艺方法>碳纤维复合材料——<材料=结构>——宏观结构结构缺陷针孔白点&夹杂干纱复合材料外观纹路不同，成型过程中的表面缺陷会有差异，这是影响涂装质量问题多样化的主要因素，也是造成油漆问题返修的主要原因。
外观缺陷需要在涂装前处理环节把这些缺陷修补好，甚至需要在第一遍底漆之后，重复修补一遍。
或者需要多道底漆进行填充遮盖。
单向带劈丝划痕织物纹路碳毡常见纹路外观单向带气泡单向带织物&碳毡SMC。
碳纤维复合材料PPT课件
表6-7 C/C在航天飞机上的应用 表6-8 C/C在战略导弹上的应用。
图6-1 C/C在航天飞机上的应用部位
航天飞机表面温度
C/C在航天飞机上应用部位
图6-2 导弹鼻嘴

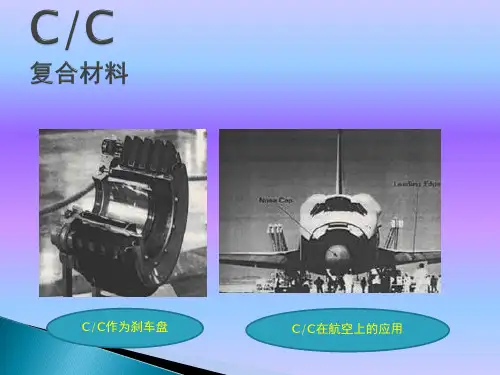

6.5.2 刹车材料方面的应用
法国欧洲动力公司大量生产C/C刹车片，用 作飞机（如幻影式战斗机）、汽车（如赛 车）和高速火车的刹车材料。
T-50-221-44
X-y向
Z向
1.9
ATJ-5 结晶向 ⊥结晶向
1.83
拉伸强度 24
140
126
39.6
30.5
/MPa
2500
280
231
54.3
43.4
抗拉模量 24
59.4
52.4
11.7
7.8
/GPa
2500 40.9
30.5
11.2
7.4
断裂延伸率 24
0.18
0.2
0.45
0.54
三、CVD法的优缺点
优点：基体性能好，且与其他致密化工艺 一起使用，充分利用各自的优势。可以将 CVD法和液态浸渍法联合应用，可以提高 材料的致密度。
缺点：沉积碳的阻塞作用形成很多封闭的 小空隙，得到的C/C复合材料密度低。
表6-6 树脂/沥青浸渍与CVD制C/C复合材料 性能比较
6.5 C/C复合材料的应用
波音747上使用C/C刹车装置，大约使机身 质量减轻了816.5kg。
日本C/C用作飞机刹车材料已有10年的历史。 日本协和式超音速客机共8个轮，刹车片约 用300kgC/C复合材料，可使飞机减轻 450kg。用作F-1赛车刹车片，可使其减轻 11kg。
6.5.3 其他方面的应用
图6-1 C/C在航天飞机上的应用部位
航天飞机表面温度
C/C在航天飞机上应用部位
图6-2 导弹鼻嘴
6.5.2 刹车材料方面的应用
法国欧洲动力公司大量生产C/C刹车片，用 作飞机（如幻影式战斗机）、汽车（如赛 车）和高速火车的刹车材料。
T-50-221-44
X-y向
Z向
1.9
ATJ-5 结晶向 ⊥结晶向
1.83
拉伸强度 24
140
126
39.6
30.5
/MPa
2500
280
231
54.3
43.4
抗拉模量 24
59.4
52.4
11.7
7.8
/GPa
2500 40.9
30.5
11.2
7.4
断裂延伸率 24
0.18
0.2
0.45
0.54
三、CVD法的优缺点
优点：基体性能好，且与其他致密化工艺 一起使用，充分利用各自的优势。可以将 CVD法和液态浸渍法联合应用，可以提高 材料的致密度。
缺点：沉积碳的阻塞作用形成很多封闭的 小空隙，得到的C/C复合材料密度低。
表6-6 树脂/沥青浸渍与CVD制C/C复合材料 性能比较
6.5 C/C复合材料的应用
波音747上使用C/C刹车装置，大约使机身 质量减轻了816.5kg。
日本C/C用作飞机刹车材料已有10年的历史。 日本协和式超音速客机共8个轮，刹车片约 用300kgC/C复合材料，可使飞机减轻 450kg。用作F-1赛车刹车片，可使其减轻 11kg。
6.5.3 其他方面的应用
碳纤维复合材料和成型工艺
碳纤维复合材料和成型工艺
碳纤维陶瓷复合材料
碳纤维复合材料和成型工艺
碳纤维复合材料和成型工艺
成型关键技术
铺层设计 表面质量分析 热缩工艺 预吸胶工艺
碳纤维复合材料和成型工艺
铺层设计
包括铺层角度、 铺层顺序、铺层的层数的设计，而且铺层设计是直 接决定材料性能和强度的主要工序。所以在构件的设计中要优先考 虑支撑杆轴向的膨胀系数的要求，还要考虑其强度，并且要针对材 料的实际实用性和加工方式，所以一般的铺层方向都分为轴向和沿 管周铺设两种形式。尤其复合材料的各向异性十分突出，这就决定 了物理性和力学性都要集中在碳纤维轴向，碳纤维轴向与径向的线 膨胀系数为-0.3×10K和12×10K，所以通过不同的铺层比例设 计就可以得到膨胀系数。在计算中因基体树脂为同性材料，所以就 会忽略基体树脂的膨胀变形。当轴向纤维和径向纤维的层数比为3 ：2就可以使复合材料在轴向达到膨胀系数要求，最后在根据复合 材料杆的强度和铺层工艺性能要求来最后决定铺层的先后顺序。
碳纤维复合材料和成型工艺
热缩工艺
采用热缩管并利用其自身特性对复合材料进行压实就是热 缩工艺，热缩工艺主要使树脂进行软化，当热缩管达到收 缩温 度的同时就会出现收缩变形的现象，并且口径发生缩 小并被压实。所以在高温固化的状态下热缩材料可以很好 的将热压力进 行传递，并可以消除皱折对复合辅助材料的 影响。热缩工艺需 要一定的温度环境，以保证收缩和压实 的质量。热缩工艺中最 重要的质量参数是加热时间和对温 度的控制。在确定热缩工艺 时以热缩材料的收缩性能为根 据，并充分考虑模具的热容滞后 因素，对具体的复合材料 制件灵活运用。热缩材料的主要方式 为外加热，使用设备 如酒精喷灯和热电吹风，如果条件允许可 以使用烤箱，所 以针对复合材料这一特点就要求在加热的时候 对温度严格 控制，保证低温和短时问加热，避免对热缩材料的 热缩方 式对树脂体系凝胶性能的影响。
碳纤维复合材料应用 ppt课件
PPT课件
4
汇报交流
3 复合材料分类
按基体分
树脂基复合材料 金属基复合材料 陶瓷基复合材料
按增强体分
颗粒增强复合材料 夹层增强复合材料 纤维增强复合材料
PPT课件
5
汇报交流
常见复合材料
PPT课件
6
汇报交流
碳纤维复合材料分类
碳纤维增强热固性树脂复合材料（CFRTS） 碳纤维增强热塑性树脂复合材料（CFRTP） 碳纤维增强碳基复合材料（C/C） 碳纤维增强金属基复合材料（CFRM） 碳纤维增强陶瓷基复合材料（CFRC） 碳纤维增强橡胶基复合材料（CFRR） 碳纤维增强木材复合材料（CFRW）
PPT课件
13
汇报交流
四、笔记本外壳现状
1 聚碳酸酯-工程塑料 （PC-ABS）
PC：优良耐热耐候性、尺寸稳定性和耐冲击性能 ABS: 优良的加工流动性、耐磨性、染色性、成型加工性。万元以下 笔记本电脑中，70%采用的都是以ABS为主的工程塑料 优点：成本较低 、易于加工 、尺寸稳定性好，性价比高 缺点：质量较重 、散热性不佳
PPT课件
9
汇报交流
3、工业领域的应用
① 风力发电 据预测，到2020年中国市场将需求超过2.5万台大 容量风机，合计需要CFCM 30000吨。
②碳纤维汽车 汽车传动轴、发动机罩、上下悬架臂等 ③石油开采 抽油杆、张力腿平台、管材等
PPT课件
10
汇报交流
4、体育休闲 羽毛球拍、网球拍、钓鱼竿、高尔夫球杆 5、建筑补强
增强体（ reinforcement）——分散相
组成
基体（ matrix）——连续相
PPT课件
3
汇报交流
2 复合材料特点

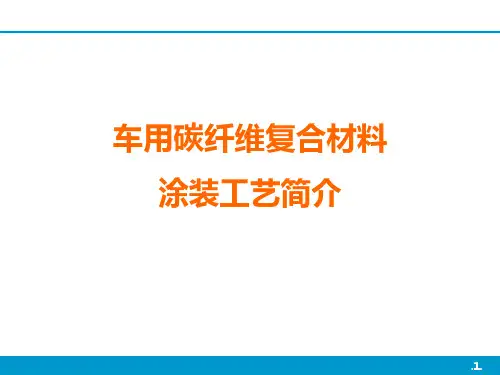

车用碳纤维复合材料涂装工艺简介
