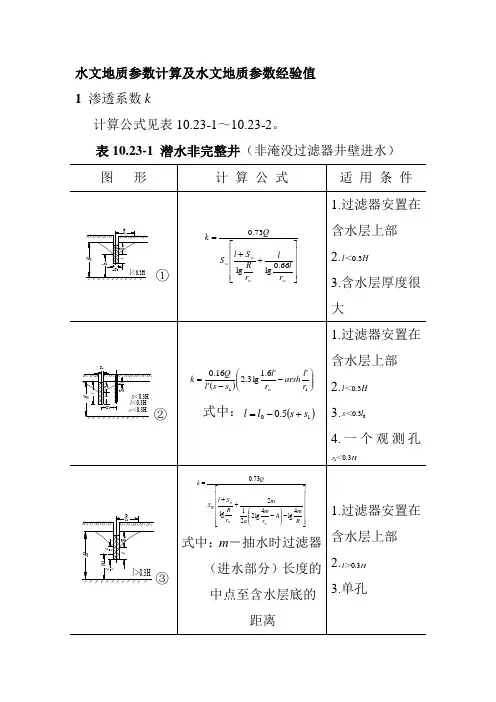

降水计算及北京地区渗透系数经验值表

水文地质参数计算及水文地质参数经验值
1渗透系数k
计算公式见表10.23-1～10.23-2。

表10.23-1 潜水非完整井（非淹没过滤器井壁进水）
上表中，①～⑤是潜水非完整井（非淹没过滤器井壁进水）计算公式；⑥～⑩是潜水非完整井（淹没过滤器井壁进水）计算公式。

表10.23-2 根据水位恢复速度计算渗透系数
2 影响半径R
根据计算公式确定影响半径（R），目前大多数只能给出近似值，常用公式见表10.23-3。

表10.23-3 根据计算公式确定影响半径（R）
3 水文地质参数经验值如表10.23-4～10.23-8。

表10.23-4 黄淮海平原地区渗透系数经验值
注：此表系根据冀、豫、鲁、苏北、淮北、北京等省市平原地区部分野外试验资料综合
表10.23-5 砾石渗透系数
注：根据原五机部勘测公司
表10.23-6 给水度经验值
表10.23-7 影响半径经验值
注：《水利水电工程地质手册》认为，粗砂，粒径0.5～2.0mm时，R为100～150m。

表10.23-8 根据单位出水量、单位水位下降确定影响半径R
经验值
注：自《工程地质手册（第四版）》。

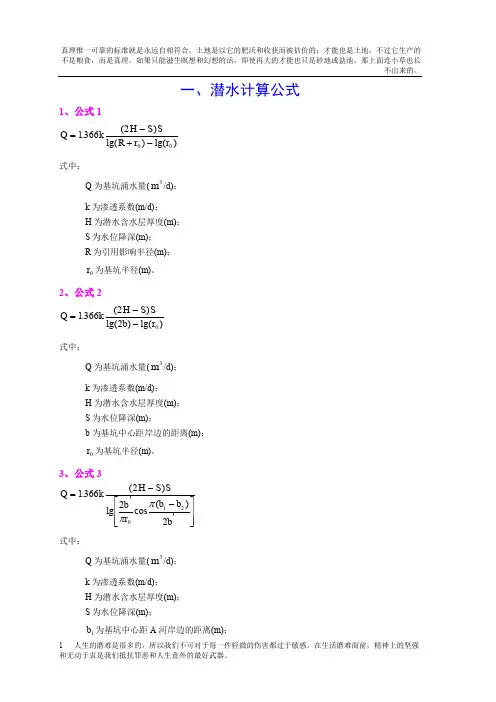

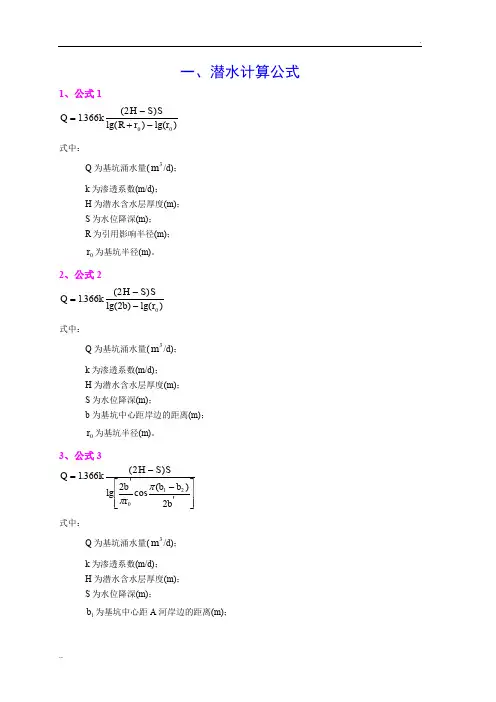

一、潜水计算公式1、公式1Q kH S SR r r =-+-1366200.()lg()lg()式中： Q 为基坑涌水量(m 3/d)；k 为渗透系数(m/d)；H 为潜水含水层厚度(m)； S 为水位降深(m)；R 为引用影响半径(m)；r 0为基坑半径(m)。

2、公式2Q kH S Sb r =--1366220.()lg()lg()式中： Q 为基坑涌水量(m 3/d)； k 为渗透系数(m/d)； H 为潜水含水层厚度(m)；S 为水位降深(m)；b 为基坑中心距岸边的距离(m)； r 0为基坑半径(m)。

3、公式3Q kH S Sb r b b b =--⎡⎣⎢⎢⎤⎦⎥⎥1366222012.()lg 'cos ()'ππ式中：Q 为基坑涌水量(m 3/d)；k 为渗透系数(m/d)；H 为潜水含水层厚度(m)； S 为水位降深(m)；b 1为基坑中心距A 河岸边的距离(m)；b 2为基坑中心距B 河岸边的距离(m)；b '=b 1+b 2； r 0为基坑半径(m)。

4、公式4Q kH S SR r r b r =-+-+1366220200.()lg()lg ('')式中： Q 为基坑涌水量(m 3/d)；k 为渗透系数(m/d)；H 为潜水含水层厚度(m)； S 为水位降深(m)；R 为引用影响半径(m)；r 0为基坑半径(m)；b ''为基坑中心至隔水边界的距离。

5、公式5Q kh h R r r h l l h r =-++--+--136610222000.lg lg(.)h H h -=+2式中：Q 为基坑涌水量(m 3/d)； k 为渗透系数(m/d)；H 为潜水含水层厚度(m)；R 为引用影响半径(m)； r 0为基坑半径(m)；l 为过滤器有效工作长度(m)； h 为基坑动水位至含水层底板深度(m)；h -为潜水层厚与动水位以下的含水层厚度的平均值(m)。

一、潜水计算公式1、公式1Q kH S SR r r =-+-1366200.()lg()lg()式中： Q 为基坑涌水量(m 3/d)；k 为渗透系数(m/d)；H 为潜水含水层厚度(m)； S 为水位降深(m)；R 为引用影响半径(m)；r 0为基坑半径(m)。

2、公式2Q kH S Sb r =--1366220.()lg()lg()式中： Q 为基坑涌水量(m 3/d)； k 为渗透系数(m/d)； H 为潜水含水层厚度(m)；S 为水位降深(m)；b 为基坑中心距岸边的距离(m)； r 0为基坑半径(m)。

3、公式3Q kH S Sb r b b b =--⎡⎣⎢⎢⎤⎦⎥⎥1366222012.()lg 'cos ()'ππ式中：Q 为基坑涌水量(m 3/d)；k 为渗透系数(m/d)；H 为潜水含水层厚度(m)； S 为水位降深(m)；b 1为基坑中心距A 河岸边的距离(m)；b 2为基坑中心距B 河岸边的距离(m)；b '=b 1+b 2； r 0为基坑半径(m)。

4、公式4Q kH S SR r r b r =-+-+1366220200.()lg()lg ('')式中： Q 为基坑涌水量(m 3/d)；k 为渗透系数(m/d)；H 为潜水含水层厚度(m)； S 为水位降深(m)；R 为引用影响半径(m)；r 0为基坑半径(m)；b ''为基坑中心至隔水边界的距离。

5、公式5Q kh h R r r h l l h r =-++--+--136610222000.lg lg(.)h H h -=+2式中：Q 为基坑涌水量(m 3/d)； k 为渗透系数(m/d)；H 为潜水含水层厚度(m)；R 为引用影响半径(m)； r 0为基坑半径(m)；l 为过滤器有效工作长度(m)；h 为基坑动水位至含水层底板深度(m)；h -为潜水层厚与动水位以下的含水层厚度的平均值(m)。

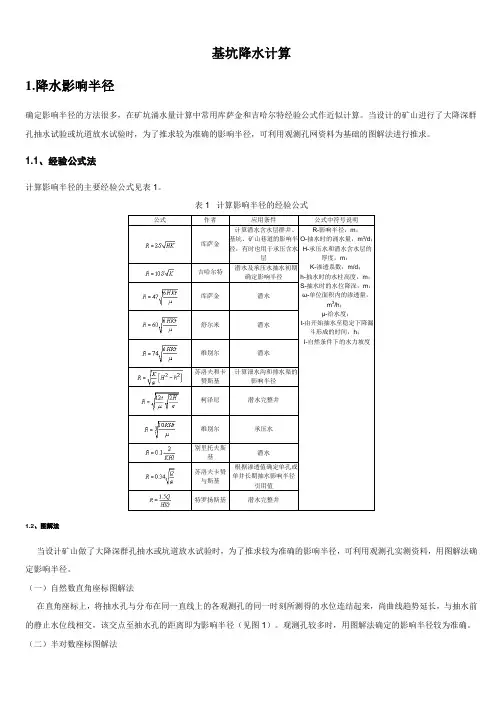

基坑降水计算1.降水影响半径确定影响半径的方法很多，在矿坑涌水量计算中常用库萨金和吉哈尔特经验公式作近似计算。

当设计的矿山进行了大降深群孔抽水试验或坑道放水试验时，为了推求较为准确的影响半径，可利用观测孔网资料为基础的图解法进行推求。

1.1、经验公式法计算影响半径的主要经验公式见表1。

表1 计算影响半径的经验公式公式作者应用条件公式中符号说明库萨金计算潜水含水层群井、基坑、矿山巷道的影响半径，有时也用于承压含水层R-影响半径，m；O-抽水时的涌水量，m3/d；H-承压水和潜水含水层的厚度，m；K-渗透系数，m/d；h-抽水时的水柱高度，m；S-抽水时的水位降深，m；ω-单位面积内的渗透量，m3/h；μ-给水度；t-由开始抽水至稳定下降漏斗形成的时间，h；l-自然条件下的水力坡度吉哈尔特潜水及承压水抽水初期确定影响半径库萨金潜水舒尔米潜水维别尔潜水苏洛夫和卡赞斯基计算泄水沟和排水渠的影响半径柯泽尼潜水完整井维别尔承压水别里托夫斯基潜水苏洛夫卡赞与斯基根据渗透值确定单孔或单井长期抽水影响半径引用值特罗扬斯基潜水完整井1.2、图解法当设计矿山做了大降深群孔抽水或坑道放水试验时，为了推求较为准确的影响半径，可利用观测孔实测资料，用图解法确定影响半径。

（一）自然数直角座标图解法在直角座标上，将抽水孔与分布在同一直线上的各观测孔的同一时刻所测得的水位连结起来，尚曲线趋势延长，与抽水前的静止水位线相交，该交点至抽水孔的距离即为影响半径（见图1）。

观测孔较多时，用图解法确定的影响半径较为准确。

（二）半对数座标图解法在横座标用对数表示观测孔至抽水孔的距离，纵座标用自然数表示抽水主孔及观测孔水位降深的直角座标系中，将抽水主孔的稳定水位降深及同时刻的观测孔水位降低标绘在相应位置，连结这两点并延长与横座标的交点即为影响半径（见图2）。

当有两个或两个以上观测孔时，以观测孔稳定水位降深绘图更准些。

1.3、影响半径经验数值根据岩层性质、颗粒粒径及单位涌水量与影响半径的关系来确定影响半径，见表2与表3。

上海地区地基土分布及其工程性质表1地基土构成与特征一览表表2地基土承载力设计值与特征值表3盾构设计、施工所需参数备注：1、表中所列建议值系根据室内土工试验、原位测试及类同工程经验综合确定。

2、表中带“ *数据为利用本工程初勘及邻近浦三路车站~严御路车站区间、浦三路车站详勘报告数据并结合上海地区同类工程经验提供。

3、三轴UU、无侧限抗压强度、室内渗透系数、静止侧压力系数、室内基床系数为东明路~御桥路各车站及区间详勘试验数据综合统计成果。

4、扁铲、十字板试验为本次及浦三路车站详勘试验统计结果。

扁铲试验估算基床系数应力状态与实际工作中的应力状态不同，故KH值偏大很多, 实用时需根据不同应力条件，土性、工况及变形量乘以不同的修正系数。

第①1层填土：普遍分布，层厚变化较大，一般为0.6~4.0m，土质松散不均匀，杂填土为主，夹碎石、砖块等杂质较多。

第②层可分为②1、②3层2个亚层第②i层褐黄〜灰黄色粉质粘土：拟建场地内大部分地段均有分布，局部填土较厚地段该层缺失，夹薄层粉土，可塑为主，中压缩性。

第②3层灰色砂质粉土，局部分布，桩号SCK47+200〜SCK47+512段连续分布，其它地段呈零星分布，层厚变化大，桩号SCK47+200〜SCK47+451段（JK6号孔附近），由西向东层厚由3.0m渐厚至16.3m，JK6号孔向东逐渐尖灭。

该层土土质不均，夹薄层粘土，局部较多，松散，压缩性中等，透水性较强，开挖揭露时，在一定水头的动水压力作用下，易产生流砂现象。

第③层可分为③1、③2、③33个亚层第③1、③3层灰色淤泥质粉质粘土：场地内分布较普遍，土质不均匀，夹薄层粉砂，局部较多，流塑，土质软，压缩性高，属高灵敏土，开挖时受扰动易发生结构破坏和流变。

第③2层灰色砂质粉土：场地内大部分地段分布，局部缺失，该层土质不均匀，夹薄层粘土，透水性较强，开挖揭露时，在一定水头的动水压力作用下，易产生流砂现象。

第④层灰色淤泥质粘土：场地内分布较稳定，埋深厚度变化不大，夹薄层粉砂，流塑、属高灵敏土，开挖时受扰易发生结构破坏和流变。

（完整版）⼟的渗透系数计算4排降⽔⼯程4.1 ⼟的渗透系数计算⼟的港透系数是计算墓坑和井点涌⽔■的更要案数，⼀般在现场做抽⽔试验确宦，根撻观测⽔井周围的地T ⽔位的变化来求浴≡*.具体⽅注是：在现场设置抽术井 (图-1),贯芳到整个含⽔层.并距抽⽔井九与□处设⼀个或两个观测孔，⽤⽔泵匀速抽⽔，当⽔井的⽔⾯及观测扎的⽔位⼤ ?±?a 定状去时.根据所抽⽔的⽔鬣Q 可按下式计算滲透系IfcK 值。

设1个观利孔时：K=O 73Q⼼ Q=Q 730 -----------Γl -i ?Ξ -------- -u.g (2H-S -SJ(S -51)(4-1) 设2个观测孔时；式中K ——港透系数Cm⁄d)i Q —抽⽔量(m 』/(Ih r --- ??⽔井半径(πι*r√⼚2 ---- 观测孔1、观测孔2⾄抽⽔井的距离｛m);h —由抽⽔井底标⾼算起完全井的动⽔位(nι>j 壯、?1——观测孔1、现测孔2的⽔位(粗〉；S —抽⽔井的⽔位降低值f∏0,S 1. S 2——观测孔1、观测孔2的⽔位降低值(m)；H —含⽔层厚度(m)ζ,⼟的渗透系数计算= 0.73Q_____ - ?n ______<2H -S I - S≡)(S 1 - S 2)(4-2)ffi4-l 港遷華数计算简图1-MΛ井；2-Λ8S 井当⽆条件做抽⽔试鲨时，潅透系数K 值可案考?4-l 恥⽤"⼟的A<ι■ "■*进系戴KMdy I J?≠ ?Mπ√dem/B粘⼟■C (LQ 阳 <6X W 4输脫粘⼟ 0.00$T)Jβ× W 1-IXlO'-粘啟静⼟0.1-0,51X10 *-6XIO^ Jt⼠0,25-0÷5 3X10^-,**K10-4 粉 ± 0.5^1.06X 1()-+-1 Xl?-J砂 LO-S i×i0'3-?κ w _> 中砂 5-20 6X10 J -IXiO -J均展⼬砂35*? 4X W 1-SX JO a砂 20-502X1(TJX Io -J均Affie■7X10^i -*X10^1KI #50 ^-IQO 6X10'I -IXIo',卵⽯100-500 ixlθ'l -6xlθl ⽆克填■印⽯5M-1QOO 6×10"1' l?flθ⽯20-60 "10'1*7X10-2察?寧的罟⽯>60>7X1O^1LM 4＞11 某⼚房区降低⿓下⽔位需测定其⼟的潅透系数，在现场设■抽⽔井作抽⽔试脸*抽⽔井滤⾻半径为IOOrnm,距抽⽔井Sm 和IOm *? 1个现测孔C 测得??⽔试验穗定后的抽⽔＜ Q 200m 3⁄d,抽⽔井的⽔位降低值S-Sm l B?测孔1的⽔＜?降低值 S l =4.5m 1观测孔2的⽔位降低值S l = 2m α该地区含⽔层厚度H-20m e 试求其港透系數K 值。

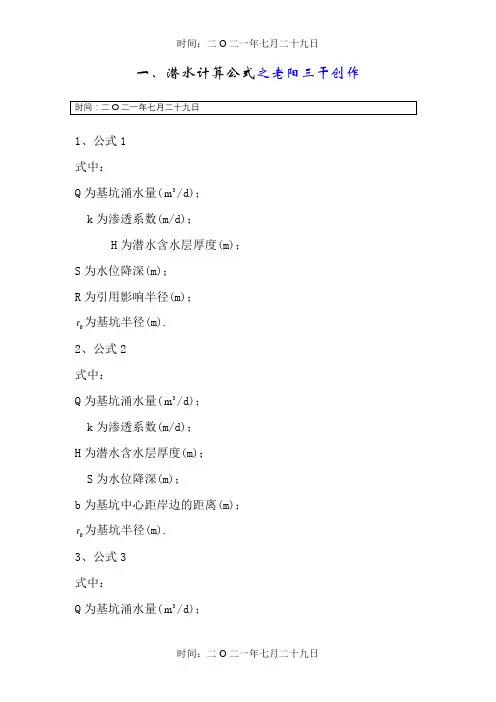

一、潜水计算公式之老阳三干创作1、公式1式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；H为潜水含水层厚度(m)；S为水位降深(m)；R为引用影响半径(m)；为基坑半径(m).r2、公式2式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；H为潜水含水层厚度(m)；S为水位降深(m)；b为基坑中心距岸边的距离(m)；为基坑半径(m).r3、公式3式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；H为潜水含水层厚度(m)；S为水位降深(m)；b1为基坑中心距A河岸边的距离(m)；b2为基坑中心距B河岸边的距离(m)；b'=b1+b2；r为基坑半径(m).4、公式4式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；H为潜水含水层厚度(m)；S为水位降深(m)；R为引用影响半径(m)；r为基坑半径(m)；b''为基坑中心至隔水鸿沟的距离.5、公式5式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；H为潜水含水层厚度(m)；R为引用影响半径(m)；r 0为基坑半径(m)；l 为过滤器有效任务长度(m)；h 为基坑动水位至含水层底板深度(m)；h 为潜水层厚与动水位以下的含水层厚度的平均值(m).6、公式6式中：Q 为基坑涌水量(m 3/d)；k 为渗透系数(m/d)；r 0为基坑半径(m)； S 为水位降深(m)；l 为过滤器有效任务长度(m)；b 为基坑中心距岸边的距离(m)；m 为含水层底板到过滤器有效任务部分中点的长度.7、公式7(1)、b>l(2)、b>l式中：Q 为基坑涌水量(m 3/d)；k 为渗透系数(m/d)；r 0为基坑半径(m)； S 为水位降深(m)；l 为过滤器有效任务长度(m)；b为基坑中心距岸边的距离(m).8、公式8式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；H为潜水含水层厚度(m)；S为水位降深(m)；R为引用影响半径(m)；为基坑半径(m)；rb''为基坑中心至隔水鸿沟的距离(m)；为过滤器进水部分长度0.5处至静水位的距离(m)；hsT为过滤器进水部分长度0.5处至含水层底板的距离(m)； 为不完整井阻力系数.9、公式9式中：Q为基坑涌水量(m3/d)；为上层含水层的渗透系数(m3/d)；k2为下层含水层的渗透系数(m3/d)；k1为上层含水层厚度(m)；H1为下层含水层厚度(m)；M1为基坑动水位到上层含水层底板的距离(m)；hR为引用影响半径(m)；r为基坑半径(m).10、公式10式中：Q为基坑涌水量(m3/d)；k 3、k2、k1为上、中、下含水层的渗透系数(m3/d)；H1为上层含水层厚度(m)；M1为下层含水层厚度(m)；M2为中层含水层厚度(m)；h为基坑动水位到上层含水层底板的距离(m)；R为引用影响半径(m)；r为基坑半径(m).二、承压水计算公式1、公式1式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；M为承压水含水层厚度(m)；S为水位降深(m)；R为引用影响半径(m)；r为基坑半径(m).2、公式2式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；M为承压水含水层厚度(m)；S为水位降深(m)；b为基坑中心距岸边的距离(m)；r为基坑半径(m).3、公式3式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；M为承压水含水层厚度(m)；S为水位降深(m)；b1为基坑中心距A河岸边的距离(m)；b2为基坑中心距B河岸边的距离(m)；b'=b1+b2；r为基坑半径(m).4、公式4式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；M为承压水含水层厚度(m)；S为水位降深(m)；R为引用影响半径(m)；为基坑半径(m)；rb''为基坑中心至隔水鸿沟的距离.5、公式5式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；M为承压水含水层厚度(m)；R为引用影响半径(m)；为基坑半径(m)；rl为过滤器有效任务长度(m)；6、公式6(1)、l<0.3M,b<2l(2)、l<0.3M,b>2l式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；M为承压水含水层厚度(m)；R为引用影响半径(m)；为基坑半径(m)；rl为过滤器有效任务长度(m)；b为基坑中心距岸边的距离(m).7、公式7式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；M为承压水含水层厚度(m)；S为水位降深(m)；R为引用影响半径(m)；为基坑半径(m)；rb''为基坑中心至隔水鸿沟的距离(m)； 为不完整井阻力系数.8、公式8式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；M为承压水含水层厚度(m)；S为水位降深(m)；R为引用影响半径(m)；为基坑半径(m)；rh为含水层底板到动水位距离(m).9、公式9式中：Q为基坑涌水量(m3/d)；M'为过滤器进水部分长度0.5处至含水层顶板的距离(m)；S为水位降深(m)；R为引用影响半径(m)；为基坑半径(m)；rl为过滤器有效任务长度(m)；H'为过滤器进水部分长度0.5处至静水位的距离(m)；T为过滤器进水部分长度0.5处至含水层底板的距离(m)； 为不完整井阻力系数.10、公式10式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；H为含水层水头高度(m)；M为承压水含水层厚度(m)；S为水位降深(m)；R为引用影响半径(m)；为基坑半径(m)；rb''为基坑中心至隔水鸿沟的距离.11、公式11式中：Q为基坑涌水量(m3/d)；M'为过滤器进水部分长度0.5处至含水层顶板的距离(m)；S为水位降深(m)；R为引用影响半径(m)；为基坑半径(m)；rl为过滤器有效任务长度(m)；H'为过滤器进水部分长度0.5处至静水位的距离(m)；T为过滤器进水部分长度0.5处至含水层底板的距离(m)；b''为基坑中心至隔水鸿沟的距离(m)；为不完整井阻力系数.三、条形基坑降水计算公式1、公式1式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；M为承压水含水层厚度(m)；S为水位降深(m)；L为基坑长度(m)；R为引用影响半径(m)；2、公式2式中：q为单井出水量(m3/d)；k为渗透系数(m/d)；M为承压水含水层厚度(m)；S为水位降深(m)；R为引用影响半径(m)；d为井间距之半(m)；为井点半径(单排)或排距之半(双排)(m). rw3、公式3式中：q为单井出水量(m3/d)；k为渗透系数(m/d)；M为承压水含水层厚度(m)；S为水位降深(m)；R为引用影响半径(m)；d为井间距之半(m)；为不完整井阻力系数.4、公式4式中：Q为基坑涌水量(m3/d)；q为单井出水量(m3/d)；k为渗透系数(m/d)；L为基坑长度(m)；H为含水层水头高度(m)；M为承压水含水层厚度(m)；S为水位降深(m)；R为引用影响半径(m)；d为井间距之半(m)；为井点半径(单排)或排距之半(双排)(m).rw5、公式5式中：q为单井出水量(m3/d)；k为渗透系数(m/d)；为过滤器进水部分长度0.5处至静水位的距离(m)；HsS为水位降深(m)；R为引用影响半径(m)；d为井间距之半(m)；为井点半径(单排)或排距之半(双排)(m)；rw为不完整井阻力系数.6、公式6式中：q为单井出水量(m3/d)；k为渗透系数(m/d)；M为承压水含水层厚度(m)；h为含水层底板到动水位距离(m).H为含水层水头高度(m)；R为引用影响半径(m)；d为井间距之半(m)；为井点半径(单排)或排距之半(双排)(m).rw7、公式7式中：q为单井出水量(m3/d)；k为渗透系数(m/d)；M'为过滤器进水部分长度0.5处至含水层顶板的距离(m)；S为水位降深(m)；R为引用影响半径(m)；为基坑半径(m)；rl为过滤器有效任务长度(m)；H'为过滤器进水部分长度0.5处至静水位的距离(m)；T为过滤器进水部分长度0.5处至含水层底板的距离(m)；d为井间距之半(m)；为井点半径(单排)或排距之半(双排)(m).rw为不完整井阻力系数.四、单井出水量计算公式1、轻型井点/喷射井点式中：q为单井出水量(m3/d)；i为水力坡度,开始抽水时i=1；k为渗透系数(m/d)；D为钻孔直径(m)；H为含水层厚度.2、管井井点式中：q为单井出水量(m3/d)；2/)；φ为单井单位长度出水量(m dα'为经验系数；l为过滤器浸没长度(m)；d为过滤器外径(mm)；五、水位降深计算公式1、潜水式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；H为含水层厚度(m)；S为某点水位降深(m)；R为引用影响半径(m)；...为某点到各井点中心的距离；x x xn12n为井数量.2、承压水式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；M为承压水含水层厚度(m)；S为某点水位降深(m)；R为引用影响半径(m)；...为某点到各井点中心的距离；x x x12nn为井数量.六、井深计算公式井深式中：L为井点管埋设深度(m)；H为基坑深度(m)；h为降水后水面距基坑底的深度(m) ;一般取0.5; i为降水区内的水力坡度；一般取0.1-0.3；为基坑等效半径(m)；rZ为降水期内地下水位变更幅度(m) ;Y为过滤器任务部分长度(m)；T为沉砂管长度(m)；一般取为0.5.。

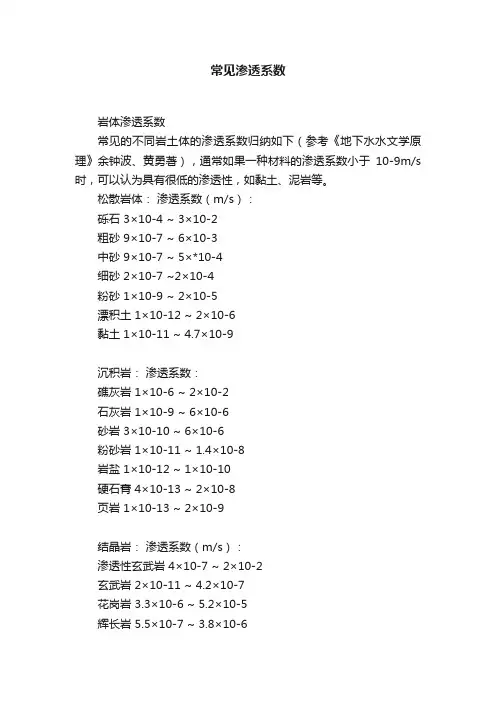

常见渗透系数岩体渗透系数常见的不同岩土体的渗透系数归纳如下（参考《地下水水文学原理》余钟波、黄勇著），通常如果一种材料的渗透系数小于10-9m/s 时，可以认为具有很低的渗透性，如黏土、泥岩等。

松散岩体：渗透系数（m/s）：砾石3×10-4 ~ 3×10-2粗砂9×10-7 ~ 6×10-3中砂9×10-7 ~ 5×*10-4细砂2×10-7 ~2×10-4粉砂1×10-9 ~ 2×10-5漂积土1×10-12 ~ 2×10-6黏土1×10-11 ~ 4.7×10-9沉积岩：渗透系数：礁灰岩1×10-6 ~ 2×10-2石灰岩1×10-9 ~ 6×10-6砂岩3×10-10 ~ 6×10-6粉砂岩1×10-11 ~ 1.4×10-8岩盐1×10-12 ~ 1×10-10硬石膏4×10-13 ~ 2×10-8页岩1×10-13 ~ 2×10-9结晶岩：渗透系数（m/s）：渗透性玄武岩4×10-7 ~ 2×10-2玄武岩2×10-11 ~ 4.2×10-7花岗岩3.3×10-6 ~ 5.2×10-5辉长岩5.5×10-7 ~ 3.8×10-6裂隙化火山变质岩8×10-9 ~ 3×10-4岩体渗透率渗透系数和渗透率之间的关系：渗透系数={（密度*g）/动力粘度}*渗透率=（g/运动粘度）*渗透率。

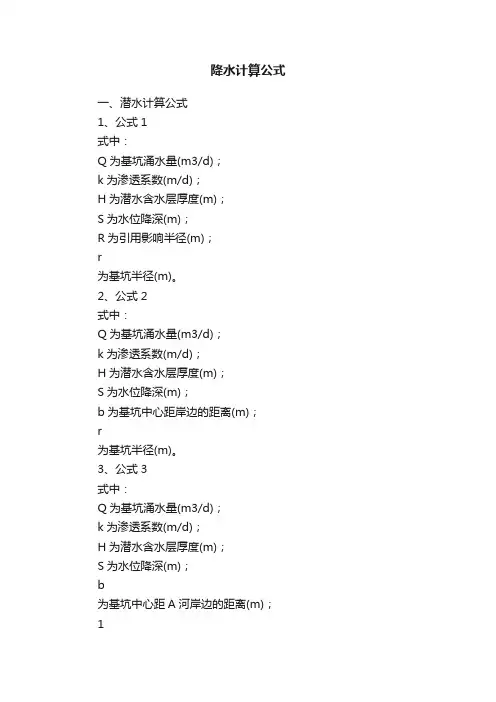

降水计算公式一、潜水计算公式1、公式1式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；H为潜水含水层厚度(m)；S为水位降深(m)；R为引用影响半径(m)；r为基坑半径(m)。

2、公式2式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；H为潜水含水层厚度(m)；S为水位降深(m)；b为基坑中心距岸边的距离(m)；r为基坑半径(m)。

3、公式3式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；H为潜水含水层厚度(m)；S为水位降深(m)；b为基坑中心距A河岸边的距离(m)；1b为基坑中心距B河岸边的距离(m)；2b'=b+b2；1r为基坑半径(m)。

4、公式4式中：Q为基坑涌水量(m3/d)；k 为渗透系数(m/d)；H 为潜水含水层厚度(m)；S 为水位降深(m)；R 为引用影响半径(m)；r 0为基坑半径(m)；b ''为基坑中心至隔水边界的距离。

5、公式5式中：Q 为基坑涌水量(m 3/d)；k 为渗透系数(m/d)； H 为潜水含水层厚度(m)；R 为引用影响半径(m)；r 0为基坑半径(m)；l 为过滤器有效工作长度(m)；h 为基坑动水位至含水层底板深度(m)； h 为潜水层厚与动水位以下的含水层厚度的平均值(m)。

6、公式6式中：Q 为基坑涌水量(m 3/d)； k 为渗透系数(m/d)； r 0为基坑半径(m)；S 为水位降深(m)；l 为过滤器有效工作长度(m)；b 为基坑中心距岸边的距离(m)；m 为含水层底板到过滤器有效工作部分中点的长度。

7、公式7(1)、b>l(2)、b >l式中：Q 为基坑涌水量(m 3/d)；k 为渗透系数(m/d)； r 0为基坑半径(m)；S为水位降深(m)；l为过滤器有效工作长度(m)；b为基坑中心距岸边的距离(m)。

8、公式8式中：Q为基坑涌水量(m3/d)；k为渗透系数(m/d)；H为潜水含水层厚度(m)；S为水位降深(m)；R为引用影响半径(m)；r为基坑半径(m)；b''为基坑中心至隔水边界的距离(m)；h为过滤器进水部分长度0.5处至静水位的距离(m)；sT为过滤器进水部分长度0.5处至含水层底板的距离(m)；为不完整井阻力系数。

基于WetSpass的北京平原区降水入渗量计算与空间分析近年来，随着城市化进程的加速推进，城市水环境问题日益突出。

其中，降水入渗量是评价城市水资源利用和水环境管理的重要指标之一。

北京平原区作为中国北方的重要城市，其降水入渗量的计算和空间分析对于合理利用雨水资源、提高城市水环境质量具有重要意义。

本文基于WetSpass模型，对北京平原区的降水入渗量进行了计算和空间分析。

WetSpass模型是一种基于水文过程的降水入渗模型，通过考虑土壤类型、土壤水分状况、降水强度等因素，能够较准确地模拟降水入渗过程。

本研究以北京市作为研究区域，利用WetSpass模型对其进行参数化，并利用实测的降水数据进行模拟计算。

首先，本研究对北京平原区的土壤类型进行了调查和分析。

通过野外实地观测和土壤采样，确定了北京平原区的主要土壤类型为砂质土、粘质土和壤土。

然后，根据实测的土壤水分数据，确定了土壤的初始水分含量，并结合降水数据，模拟了北京平原区的降水入渗过程。

接着，本研究利用WetSpass模型计算了北京平原区不同土壤类型的降水入渗量。

通过对模型的参数化和模拟计算，得到了北京平原区不同土壤类型的入渗深度和入渗时间。

结果显示，北京平原区的降水入渗量在不同土壤类型和不同时间尺度上存在着明显的空间差异。

砂质土区域的降水入渗量较大，而粘质土和壤土区域的入渗量较小。

最后，本研究对北京平原区的降水入渗量进行了空间分析。

通过将模型计算结果与地理信息系统（GIS）相结合，绘制了北京平原区不同土壤类型的降水入渗量分布图。

结果显示，北京平原区的降水入渗量在空间上呈现出明显的分布特征，这对于合理规划城市雨水利用设施和水环境管理具有重要意义。

综上所述，本研究基于WetSpass模型对北京平原区的降水入渗量进行了计算和空间分析。

结果显示，北京平原区的降水入渗量存在着明显的空间差异，并且在不同土壤类型和不同时间尺度上呈现出不同的特征。

这为合理利用雨水资源、提高城市水环境质量提供了科学依据，也为城市水资源管理和水环境规划提供了参考。

城区雨水渗透设施计算新方法汪慧贞　刘宏宇(北京建筑工程学院城市建设工程系,北京　100044) 摘要　针对常用的城区雨水渗透设施计算方法———图解法和经验公式法的不足,提出了简易可行的最大值法,并通过实例对三种计算方法做了具体说明和比较。

图解法、最大值法的计算结果与经验公式法的计算结果有差异,但经验公式法的安全性较差;最大值法与图解法安全性相同,但最大值法因省略了一系列计算和制图环节而使得计算简单。

推荐使用最大值法。

关键词　雨水　渗透设施　计算方法　最大值法 为保证城市的可持续发展,在节水和污水资源化的同时,城区雨水利用已被提至议事日程。

雨水利用方法之一是使径流经土壤渗透、净化后涵养地下水。

此法简单可行且有减小城市热岛效应、增加土壤含水量、调节城市气候和生态环境等作用,因此倍受重视。

城区常用的渗透设施有绿地、渗透地面(多孔沥青地面、多孔混凝土地面、嵌草砖地面等)以及地下渗透池、管、沟、渠等[1]。

在用地受限时,地下渗透设施有其优势,在新建和已建小区中,较多使用渗透管沟。

渗透管沟的计算方法有多种,但均基于水量平衡原理,即对于某一设计降雨重现期,径流量、渗透设施的渗透量和贮存量三者之间应达到平衡。

已有文献介绍了图解法[2]和经验公式法[3]。

经实例比较后认为使用图解法比较安全[4],但图解法较繁琐,在作图过程中还会有误差。

经研究,推出计算新方法———最大值法。

它具有图解法的优点,但省略大量的计算和作图,使用很方便。

1　常用的渗透设施计算方法111　图解法11111　设计进水量VV=1125×3600×q1000(ΨA+A0)t (1)式中V———对应于设计重现期降雨所形成的总径 流量,m3;q———对应于设计重现期的暴雨强度,L/ (s・hm2); t———降雨历时,h;Ψ———设施服务面积的平均径流系数;A———服务面积,hm2;A0———设施直接承受降雨的面积(可忽略不计),hm2;式中的1125是经验修正系数。

渗透系数计算(总1页) -CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
土工试验-渗透试验指导书内容介绍
第一节??概??述
渗透是水在多孔介质中运动的现象。

土体为多孔介质，水能够在土的孔隙中流动的特性叫土的渗透性。

若渗透水流在土中呈层流状态流动，则满足达西定律，即渗汉速度v 与水力梯度I成正比，表达式为：
v=k?i
式中：k——渗透系数，cm/s；
v=q/A,渗流速度，cm/s；
i=h/L,水力梯度；
q——单位时间渗流量，cm3/s；
A——垂直渗流方向的横截面积cm2；
h——水位差，cm；
L——渗径长度，cm。

渗透试验的目的就是测量渗透系数k?。

由土的渗透系数评价土的渗透性大小，计算水工建筑物渗流量等。

第二节??试验原理
渗透试验原理就是在试验装置中测出渗流量，不同点的水头高度，从而计算出渗流速度和水力梯度，代入公式（8-1）计算出渗透系数。

由于土的渗透系数变化范围很大，自大于10-1cm/s到小于10-7cm/s。

实验室内常用两种不同的试验装置进行试验：常水头试验装置用来测定渗透系数k比较大的无凝聚性土的渗透系数；变水头渗透试验装置用来测定渗透系数K较小的凝聚性土的渗透系数。

特殊设计的变水头试验测定粗粒土渗透系数和常水头试验测定渗透性极小的粘性土渗透系数也很常用。

2。

各有关单位负责地下水资源量评价工作的同志：
部水规总院组织有关技术人员，编制了地下水资源量计算中降水入渗补给系数α值、灌溉入渗补给系数β值和潜水蒸发系数C值等3个参考取值表，现发送给你们。

请你们根据实际情况选用。

附：附表1《降水入渗补给系数α值参考取值表》；
附表2《灌溉入渗补给系数β值参考取值表》；
附表3《潜水蒸发系数C值参考取值表》。

水利部太湖流域管理局水资源综合规划项目组
2003．7．24
降水入渗补给系数α值参考取值表
灌溉入渗补给系数β值参考取值表
注：浅埋深（如： Z≤2m时），当排水条件良好时，取较大值，否则取较小值。

潜水蒸发系数C值参考取值表
注：水面蒸发量采用E601蒸发器监测值。
