石拱桥工程施工方案
石拱桥工程施工方案概述石拱桥作为一种古老而典雅的建筑形式，将传统工艺与现代技术相结合，为城市增添了独特的风貌。
本文将介绍一种石拱桥工程施工方案，旨在保证施工效率和质量的同时最大程度地减少成本。
施工准备1.场地清理：在施工前，需对施工场地进行清理，确保没有杂物和障碍物。
2.材料准备：准备好所需的石材、水泥和钢筋等施工材料，确保质量符合标准。
3.人员调配：合理安排工地人员，确保各项工作有序进行。
施工步骤1.基础施工：首先进行桥墩基础的浇筑和固化，确保结构稳定。
2.石拱施工：采用逐层搭建的方式，将石块按照设计要求进行砌筑，注意保持结构平衡。
3.拱顶封顶：完成石拱施工后，进行拱顶封顶，确保整体稳定。
4.加固工程：在石拱桥主体完成后，进行加固工程，提高桥梁的承重能力。
5.防水处理：对石拱桥进行防水处理，延长使用寿命。
6.装饰修缮：最后进行石拱桥的装饰和修缮工作，使其更加美观。
安全管理1.施工过程安全：严格遵守施工规范，确保各项作业符合安全标准。
2.现场设施设置：设置必要的安全警示标识和警戒线，确保施工区域安全有序。
3.定期检查：定期对施工进展和安全状况进行检查，及时处理存在的安全隐患。
质量控制1.材料检验：对所有施工材料实施严格的质量检验控制。
2.工程验收：在施工完成后，进行全面的工程质量验收，确保符合设计要求。
竣工验收1.专业验收：由相关部门进行专业验收，确保石拱桥工程符合交付标准。
2.工程档案：建立完整工程档案，记录工程过程和技术资料，为后续维护管理提供依据。
结语石拱桥工程是一项复杂而精细的工程，需要严格遵守专业施工方案，保证施工质量和安全。
只有在科学规划和认真执行的基础上，才能打造出精美的石拱桥，为城市增添独特的景观。
石拱桥施工方案
一、项目概述本文档旨在说明石拱桥的施工方案，包括施工准备、施工步骤、安全措施等内容，以保证施工工作的顺利进行和施工质量的达到。
二、施工准备1.确定桥梁设计和施工方案。
2.聘请经验丰富的工程师和技术团队。
3.资源准备：桥梁材料、施工工具和设备等。
4.组建施工团队，明确各成员的职责和工作安排。
三、施工步骤3.1 桥墩基础施工1.确定桥墩的位置，进行地质勘察。
2.根据勘察结果，进行桩基施工。
3.确定桥墩基础的混凝土浇筑方案。
4.桥墩基础的浇筑：按照设计要求进行混凝土浇筑，并进行振捣和抹平。
3.2 拱顶施工1.设置模板：根据设计要求搭建拱顶的木模板。
2.钢筋加工和安装：根据设计图纸进行钢筋的加工和安装。
3.混凝土浇筑：采用就地浇筑方法，将混凝土连续浇筑至拱顶模板上，并使用振捣器进行振捣，确保混凝土的密实性。
4.拱顶表面处理：浇筑完成后，用刷子清除表面的浮泡，使拱顶表面光滑。
3.3 拱脚施工1.设置模板：根据设计要求搭建拱脚的木模板。
2.钢筋加工和安装：按照设计图纸进行钢筋的加工和安装。
3.混凝土浇筑：采用就地浇筑方法，将混凝土连续浇筑至拱脚模板上，并使用振捣器进行振捣，确保混凝土的密实性。
4.拱脚表面处理：浇筑完成后，用刷子清除表面的浮泡，使拱脚表面光滑。
3.4 桥面铺设1.确定桥面的材料和尺寸。
2.在桥梁两侧设置临时支撑，确保施工安全。
3.将预制的桥面板倒置放置在桥墩和拱脚之间，确保平整和对齐。
4.通过螺栓将桥面板连接固定，确保稳固性和安全性。
四、安全措施1.施工现场周边设立警示标志，防止非工作人员进入。
2.工人应佩戴安全帽、安全鞋等个人防护装备。
3.搭建施工架设、模板等设施时，应保证其稳定性，防止坍塌事故。
4.施工过程中严禁吸烟，禁止酒后上岗。
5.施工人员要定期进行体检，确保身体健康状态。
五、质量控制1.按照设计要求，进行质量检验和验收。
2.对混凝土材料进行试验，确保其强度和质量满足标准。
3.对桥墩、拱顶、拱脚等关键部位的尺寸和形状进行严格检查。
拱桥施工专项施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX地区XX拱桥工程2. 工程地点：XX省XX市XX县3. 工程规模：全长XX米，主桥跨径XX米，引桥跨径XX米4. 工程类型：公路桥梁5. 施工单位：XX建筑工程有限公司二、施工组织设计1. 施工进度计划根据工程概况，制定以下施工进度计划：（1）施工准备阶段：1个月（2）基础施工阶段：3个月（3）下部结构施工阶段：4个月（4）上部结构施工阶段：6个月（5）桥面系施工阶段：2个月（6）交工验收阶段：1个月2. 施工人员组织（1）项目经理部：负责整个工程的施工组织、协调和管理。
（2）施工队伍：根据工程特点和施工需求，合理配置各类施工人员，包括技术人员、管理人员、施工工人等。
（3）质量保证体系：建立健全质量保证体系，确保工程质量。
三、施工方案1. 施工工艺（1）基础施工1）钻孔灌注桩施工：采用旋挖钻机进行钻孔，灌注水下混凝土。
2）承台施工：采用现浇混凝土施工，模板采用组合钢模板，混凝土强度等级C30。
3）桥墩施工：采用现浇混凝土施工，模板采用组合钢模板，混凝土强度等级C30。
（2）下部结构施工1）墩柱施工：采用现浇混凝土施工，模板采用组合钢模板，混凝土强度等级C30。
2）盖梁施工：采用现浇混凝土施工，模板采用组合钢模板，混凝土强度等级C30。
（3）上部结构施工1）拱肋施工：采用悬臂浇筑法，模板采用组合钢模板，混凝土强度等级C50。
2）拱波施工：采用现浇混凝土施工，模板采用组合钢模板，混凝土强度等级C50。
（4）桥面系施工1）桥面板施工：采用预制混凝土板施工，混凝土强度等级C30。
2）桥面防水施工：采用防水卷材施工。
3）桥面铺装施工：采用沥青混凝土施工。
2. 施工方法（1）基础施工1）钻孔灌注桩施工：采用旋挖钻机进行钻孔，控制好孔位和孔深，确保成孔质量。
2）承台施工：浇筑混凝土前，对模板进行清理、涂油，确保模板与混凝土的粘结。
3）桥墩施工：采用现浇混凝土施工，严格控制混凝土的配合比和质量。
石拱桥施工组织设计

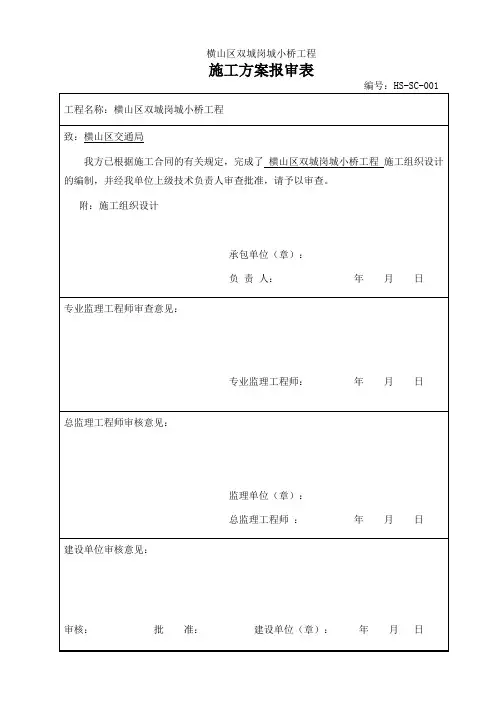

横山区双城岗城小桥工程施工方案报审表神木县锦界工业园区富油化工场平N2工程施工组织设计编制人：审核人：批准人：榆林市金华建筑工程有限公司2017年04月06日目录第一章综合说明及工程概述 0第一节编制说明 (1)第二节工程概述 (1)第三节工程承诺 (1)第二章施工总体部署 (2)第一节施工厂区部署 (2)第二节施工准备 (2)第一节施工组织管理机构 (3)第四章施工总平面布置 (3)第一节总平面布置的构思 (3)第二节施工总平面布置 (4)第一节施工进度计划及保证措施 (4)第六章主要分项工程施工方案 (4)第一节工程测量 (4)第二节石拱桥工程施工方案、方法 (5)第六节夜间施工措施 (16)第七章各种资源配备计划 (18)第一节机械设备投入计划 (18)第二节劳动力使用计划 (18)第二节质量保证措施 (19)第九章安全管理体系与保证措施 (21)第一节安全生产目标 (21)第二节安全生产管理体系及规划 (22)第三节安全生产保证措施 (25)第一节安全环境保护管理体系与措施 (28)第二节文明施工管理体系与措施 (29)第五节职业健康安全管理体系与措施 (31)附表一拟在本标段投入的主要施工设备表附表二拟配备本标段的试验和检测仪器设备表附表三劳动力计划表附表四施工进度网络图第一章综合说明及工程概述第一节编制说明一、编制说明本施工组织设计主要是根据以下文件进行编制的：1、横山区双城岗城小桥工程施工的招标文件2、本工程的施工图纸。
3、我公司现有的施工队伍布置及设备、材料配备情况。
·4、我公司同类工程经验及研究成果。
5、国家现行各种相关施工规范。
6、现场踏勘所获得的信息资料。
二、采用规范1、《建筑地基基础工程施工质量验收规范》（GB 50202—2009）2、《土工试验方法标准》GB/T50123-19993、《土石方工程施工及验收规范》4、《工程质量验收规范》第二节工程概述一、工程名称横山区双城岗城小桥工程。
石拱桥施工方案.
猴桥加宽施工组织设计一、工程概况吴堡县猴桥，位于国道307线与吴靖高速公路吴堡连接线交叉处，是连接吴堡黄河大道二期与吴靖高速的重要枢纽。
桥梁跨度18米，总宽56.7米。
它的建成，将带动周边区域经济发展，完善路网建设，对整个县城显得至关重要。
二、施工准备为保证施工质量，在施工前要求对人、机、料进行周密的安排布置，严格控制进场原材料质量，提高现场施工技术人员特别是一线操作工人的技术水平。
1.人员组织(1)、首先对所有参与施工的人员进行严格技术交底，使其充分掌握具体施工工艺，树立质量第一的意识。
组织以项目总工为主的技术培训会，使操作工人对拱桥施工工艺及技术质量等熟悉掌握，做到心中有数，使工人充分了解施工工艺，做到施工中忙而不乱，保证现场施工在受控、有序进行。
(2)、其次严格作业值班制度，保证现场每一作业时间段内都有主要施工负责人进行现场管理和技术指导工作，投入足够的施工一线人员，保证工人轮班作业，不搞疲劳战术。
(3)、项目部管理人员和施工人员已到现场，保证施工的顺利进行。
2.材料准备根据现场施工组织情况，施工所需钢材、水泥、砂子、碎石、块片石等材料已进场并进行检验，已取得各种原材料及其抽检试验报告。
并满足招投标文件对原材料各项指标的要求。
3.技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底。
对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
4.机械设备准备机械设备已进场，机械性能良好，数量满足进度及工期要求。
现场配备的一辆装载机、一辆吊车、一辆挖掘机、四台打桩机和其他施工机具已到现场，已经具备施工条件。
三、桩基施工1、场地准备施工场地或工作平台的高度应考虑施工期间可能出现的高水位，并高出其上0.5m~1.0m。
平整场地，清除杂物。
钻机底座置于枕木搭设的工作平台上，以免产生不均匀沉降。
石拱桥施工方案(3篇)
第1篇一、项目概述本项目为某地区一座新建石拱桥，桥梁全长50米，桥宽10米，采用单孔跨径，净跨径40米。
桥面采用沥青混凝土铺装，两侧设置栏杆及人行道。
石拱桥设计采用古典与现代相结合的风格，旨在传承我国传统建筑文化，同时满足现代交通需求。
二、施工准备1. 施工组织设计根据项目特点和施工要求，编制详细的施工组织设计，明确施工工艺、施工顺序、施工进度、施工质量、安全措施等。
2. 施工队伍及设备组建一支具有丰富经验的施工队伍，包括技术人员、施工人员、质检人员等。
同时，根据施工需求配备相应的施工设备，如挖掘机、装载机、推土机、混凝土搅拌站、模板支架等。
3. 材料准备（1）石料：选用质地坚硬、抗压强度高、耐风化的天然石料，确保石料质量符合设计要求。
（2）水泥：选用强度高、抗渗性好的水泥，确保混凝土强度和耐久性。
（3）钢筋：选用符合设计要求的钢筋，确保桥梁结构安全可靠。
（4）其他材料：如砂、石子、模板、油漆等。
4. 施工场地准备（1）施工便道：根据施工需求，修建施工便道，确保施工材料、设备运输畅通。
（2）临时设施：搭建施工临时设施，如办公室、宿舍、食堂等。
（3）排水设施：设置排水沟、集水井等，确保施工场地排水顺畅。
三、施工工艺1. 施工准备（1）放样：根据设计图纸，确定桥墩、桥台位置，进行放样。
（2）基础处理：对基础进行开挖、清理，确保基础坚实。
（3）模板制作与安装：根据设计要求，制作模板，并进行安装。
2. 石拱桥施工（1）拱肋施工1）石料加工：将石料加工成拱肋所需的形状和尺寸。
2）拱肋拼装：将加工好的石料拼装成拱肋，确保拱肋形状和尺寸符合设计要求。
3）拱肋加固：在拱肋内部设置钢筋，进行加固。
4）拱肋浇筑：在拱肋内部浇筑混凝土，确保混凝土密实。
（2）桥墩施工1）基础施工：按照设计要求，进行桥墩基础施工。
2）桥墩身施工：在桥墩基础上，逐层砌筑桥墩身，确保桥墩稳固。
（3）桥台施工1）基础施工：按照设计要求，进行桥台基础施工。
石拱桥工程施工组织设计方案
乌龟嘴中桥位于镇西镇金竹村，距威远县城25公里，该桥主跨25m，矢跨比为1/4的石拱桥，主拱圈宽9m，行车道宽7.5m，全长150m。
施工按以下要求进行控制：1、施工前做好施工组织设计，合理选择施工方案，保证人员、机具配备充分；2、桥用材料符合设计与规范要求；3、施工中积极采用新技术、新工艺；4、拱架结构合理、计算正确、便于装卸、严格按设计程序进行加载（砌筑、浇筑、组拼）与落架；5、施工必须严格按照规范规定进行，各项技术指标必须符合规范要求；6、严格进行施工监控。
§1-2.1.1挖基土石方乌龟嘴中桥挖基土石方共664.4m3。
基坑采用挖掘机开挖，并辅以人工清基。
1、一般规定：挖基施工安排在枯水或少雨季节进行，开工前应做好计划和施工准备工作，开挖后应连续快速施工；基础的轴线、边线位置及基底标高应精确测定，检查无误后方可施工；在附近有其他结构物时，应有可靠的防护措施；挖基废方应按指定的位置处治。
2、挖基：避免超挖。
如超挖，应将松动部分清除，并按监理、设计单位批准的处理方案进行处理；挖至标高的土质基坑不得长期暴露、扰动或浸泡，及时检查基坑尺寸、高程、基底承载力，符合要求后，立即进行基础施工。
3、集水坑排水：基坑开挖中，在坑底基础范围之外设置集水坑并沿坑底周围开挖排水沟，使水流入集水坑内，并用抽水泵排出坑外，集水坑宜设在上游，尺寸视渗水的情况而定；排水设备的能力宜大于总渗水量的1.5～2.0倍。
§2-2.1.2浆砌块石桥台1、一般要求：砌块在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净；砌筑基础的第一层砌块时，如基底为岩层或混凝土基础，先将基底表面清洗、湿润，再坐浆砌筑；如基底为土质，可直接坐浆砌筑；砌体采用分层砌筑，砌体较长时可分段分层砌筑，但两相邻工作段的砌筑差一般不宜超过1.2m；分段位置宜尽量设在沉降缝或伸缩缝处，各段水平砌缝应一致；各砌层先砌外圈定位行列，然后砌筑里层，外圈砌块与里层砌块交错连成一体。
石桥工程施工方案
石桥工程施工方案一、项目概况本工程为一座单孔石拱桥，位于湖南省岳阳市，桥梁总长为80米，宽12米，设计荷载为30吨。
石桥采用传统的石砌结构，桥梁上部采用圆拱，桥梁下部为砼梁墩。
现拟定施工方案如下。
二、施工组织1.施工单位应提供合格的技术人员和设备，并制定相应的质量、安全、环保等管理制度，确保施工按照相关法规和标准进行。
2.施工单位应制定具体的施工计划，包括施工队伍安排、施工工艺流程、施工进度计划、材料供应计划和安全防护措施等。
3.施工单位应与相关部门沟通，明确施工期间的交通管制、环境保护和周边居民的安全保障等问题。
三、施工工艺1. 桥梁基础施工: 桥梁基础采用打桩法进行施工，首先进行现场测量，确定桩基位置和孔位置，然后进行钻孔和安装钢筋模板，最后进行混凝土浇筑，完成桩基施工。
2. 桥梁上部施工: 桥面铺装采用水泥砂浆铺设，桥梁拱券采用传统石材砌筑，石拱桥需进行大块石材的切割、加工和拼接工作，确保桥梁的结构和美观性。
3. 桥梁防护: 桥梁的防护工程包括桥墩保温、桥面防滑和防撞护栏的安装等，以确保桥梁的使用寿命和安全性。
四、施工设备本工程所需施工设备包括：挖掘机、钻桩机、起重机、搅拌车、石材切割机等。
五、施工安全1. 施工单位应加强对施工人员的安全教育和培训，确保施工人员了解施工现场的安全风险，并正确使用安全防护设备。
2. 施工现场应设置警示标志，确保施工区域的安全通行。
施工单位应指定专人负责施工现场的安全管理和安全巡查工作。
3. 施工现场应配备应急救援人员和设备，确保施工现场一旦发生意外事故，能够迅速进行救援和处理。
六、施工质量1. 施工单位应加强对施工材料和施工质量的监督和检查，确保施工过程中各项工程质量符合设计要求和施工标准。
2. 施工进行中，应及时处理施工过程中出现的质量问题，确保施工的连续性和稳定性。
七、环境保护1. 施工单位应遵守国家环保法规，减少施工对周边环境的影响。
施工单位应对施工现场的粉尘、废水、废渣等污染物进行有效的治理和处理。

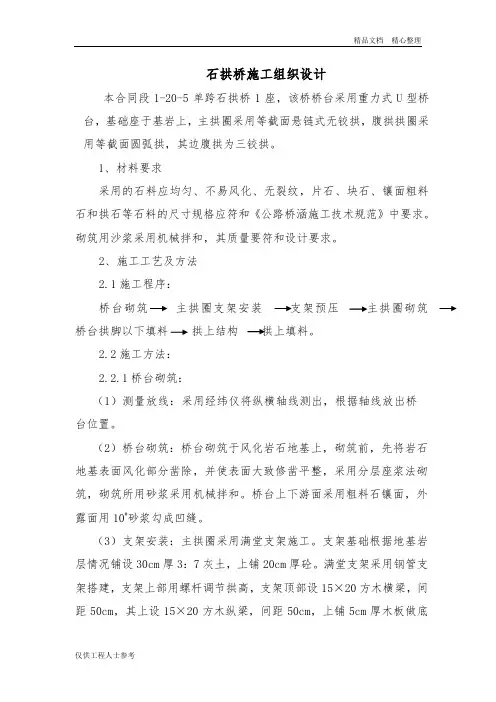

石拱桥施工组织设计.doc
石拱桥施工组织设计本合同段1-20-5单跨石拱桥1座，该桥桥台采用重力式U型桥台，基础座于基岩上，主拱圈采用等截面悬链式无铰拱，腹拱拱圈采用等截面圆弧拱，其边腹拱为三铰拱。
1、材料要求采用的石料应均匀、不易风化、无裂纹，片石、块石、镶面粗料石和拱石等石料的尺寸规格应符和《公路桥涵施工技术规范》中要求。
砌筑用沙浆采用机械拌和，其质量要符和设计要求。
2、施工工艺及方法2.1施工程序：桥台砌筑主拱圈支架安装支架预压主拱圈砌筑桥台拱脚以下填料拱上结构拱上填料。
2.2施工方法：2.2.1桥台砌筑：（1）测量放线：采用经纬仪将纵横轴线测出，根据轴线放出桥台位置。
（2）桥台砌筑：桥台砌筑于风化岩石地基上，砌筑前，先将岩石地基表面风化部分凿除，并使表面大致修凿平整，采用分层座浆法砌筑，砌筑所用砂浆采用机械拌和。
桥台上下游面采用粗料石镶面，外露面用10#砂浆勾成凹缝。
（3）支架安装：主拱圈采用满堂支架施工。
支架基础根据地基岩层情况铺设30cm厚3：7灰土，上铺20cm厚砼。
满堂支架采用钢管支架搭建，支架上部用螺杆调节拱高，支架顶部设15×20方木横梁，间距50cm，其上设15×20方木纵梁，间距50cm，上铺5cm厚木板做底模。
支架安装完成后，采用沙袋进行预压。
预压时间根据沉降量或监理工程师指示确定。
（4）主拱圈砌筑：主拱圈按半跨分成三段砌筑，两半跨同时进行，砌筑程序为：拱脚以上段拱顶以下段中间段。
每段设临空缝，根据设计要求，空缝外露面宽度1-2cm，内腔缝宽度3-4cm。
为保证缝宽，拱脚处缝用铸铁块垫隔，其他缝用20#水泥砂浆垫隔。
拱圈合拢封堵的温度，应在10-150C范围，并在填塞空缝的沙浆强度达到设计标号的70%进行，拱架卸落时间应在桥台完成，拱圈合拢20天后进行，卸拱架的次序应自拱顶至拱脚分多次逐渐进行，拱架卸落前台后回填不得低于拱脚标高。
拱圈砌筑时，须随时观测拱架的变化情况，必要时加固拱架或调整砌筑高度，以控制拱圈变形，拱圈砌筑完成后，应立即用草帘麻袋等覆盖，并于4小时后经常洒水，保持湿润，覆盖养护时间为14天。
石拱桥施工方案
石拱桥施工方案
一、前言
石拱桥是一种古老而又具有雄伟建筑风格的桥梁，其施工方案的设计及实施对
桥梁的稳固性和美观性起着至关重要的作用。
本文将针对石拱桥的施工方案进行详细的讨论和阐述。
二、地基处理
1.勘测：首先需要对石拱桥的地基进行勘测，确定地基的承载能力和
地质特征，以便设计合适的地基处理方案。
2.处理：根据勘测结果，可能需要进行排水、加固等地基处理工作，
确保石拱桥的稳固性。
三、桥墩施工
1.选择材料：桥墩一般采用混凝土或石材，需要根据设计要求和实际
情况选择合适的材料。
2.浇筑：桥墩的浇筑需要按照设计要求进行，保证桥墩的强度和形状
符合要求。
四、拱身施工
1.模板制作：拱身的施工首先需要制作合适的模板，保证拱身的形状
和尺寸准确。
2.浇筑：拱身的浇筑需要注意控制浇筑质量和温度，以防裂缝和变形。
五、桥面铺装
1.选材：桥面的铺装材料需要具备良好的抗滑性和耐久性，以确保车
辆和行人的安全通行。
2.施工：桥面铺装需要严格按照设计要求进行，确保铺装质量和平整
度。
六、总结
石拱桥是一种历史悠久、美观大气的桥梁形式，其施工方案的设计和实施对桥
梁的稳固性和美观性至关重要。
通过合理的地基处理、桥墩施工、拱身施工和桥面铺装等步骤的规范实施，可以保证石拱桥的质量和安全性。
希望本文对石拱桥的施工方案有所启发和帮助。
石拱桥施工技术方案
石拱桥施工技术方案一、工程概述石拱桥是一种古老而又经典的桥梁形式，它具有较强的抗震、耐久性和美观性。
本施工技术方案主要包括桥梁设计、施工计划、材料采购、施工工艺等方面的内容。
二、桥梁设计1.桥梁形式：选择适合的石拱桥形式，如单孔石拱桥、多孔石拱桥等。
2.桥梁尺寸：根据设计要求确定桥梁的跨度、宽度等尺寸参数。
3.桥梁承载力：通过计算、模拟等方法确定桥梁的承载能力。
三、施工计划1.施工流程：制定详细的施工流程，包括基础施工、拱体施工、护坡施工等。
2.施工时间：根据项目要求确定施工时间，合理安排施工进度。
3.施工队伍：组建专业的施工队伍，具备丰富的石拱桥施工经验。
四、材料采购1.石材选择：选用质地坚硬、抗压性能好的石材作为拱体材料。
2.混凝土：采用高强度、耐久性好的混凝土材料制作桥墩、桥面等部位。
3.钢筋：选用质量可靠、强度高的钢筋材料。
五、施工工艺1.桥基础施工：首先进行桥墩基础的挖土、打桩等工作，然后进行混凝土浇筑。
2.拱脚立柱施工：根据设计要求进行立柱的布置，采用模板施工，然后进行混凝土浇筑。
3.拱体制作：通过模板制作、石块的整形等工艺进行拱体的制作，然后进行拱体的安装。
4.桥面制作：根据设计要求进行桥面的施工，采用混凝土铺装或其他材料进行桥面的制作。
5.护坡施工：对桥梁两侧的土方进行夯实、抹平等处理，然后进行绿化、护坡等工作。
六、质量控制1.材料检验：对采购的石材、混凝土、钢筋等材料进行严格的质量检验。
2.施工监控：通过现场监控、数据分析等手段对施工过程进行监控，及时发现问题并采取措施解决。
3.完工验收：在施工完成后进行验收，确保桥梁符合设计要求和规范。
七、安全措施1.安全培训：对施工人员进行必要的安全培训，提高安全意识和技能。
2.安全设施：设置合适的安全设施，如脚手架、防护网等，确保施工现场的安全。
3.安全监督：设置专门的安全监督人员，对施工现场进行安全监督和管理。
八、环境保护1.垃圾处理：在施工过程中及时清理和处理垃圾，确保施工现场的清洁。
石拱桥施工专项方案
石拱桥施工专项方案一、项目概述本项目是一座石拱桥的建设工程，位于市市区的一条主干道上。
石拱桥是由多个石拱拱桥拼接而成，在其设计和施工中需要重点考虑桥梁的稳定性和美观性。
本方案旨在对项目进行全面的施工规划和安排，确保施工过程安全、高效，并达到设计要求。
二、施工准备工作1.组建项目团队：包括项目经理、设计师、结构工程师、施工队等。
2.获得必要的资料：包括土地测量、地质勘探、设计方案等。
3.准备施工所需机械设备：包括起重机、挖掘机、混凝土搅拌车等。
4.筹备原材料和施工材料：包括石材、钢筋、水泥等。
5.进行前期工程量清算和造价估算。
三、施工流程安排1.施工地基处理：首先对施工地基进行彻底的清理和平整，确保施工区域的无杂物和坡度适宜。
2.基础施工：根据设计方案，进行沉箱施工，确保桥梁的稳定性。
同时，对桥墩进行定位和测量。
3.桥面铺装：根据设计要求，进行桥面的水泥浇筑和养护，确保桥面平整且耐久。
4.拱形石墩搭建：根据设计方案和施工图纸，搭建拱形石墩，确保石墩的准确、牢固。
5.拱桥拼接：按照设计方案和施工图纸，对多个石拱进行拼接，同时加固拱体结构，确保拱桥的整体稳定。
6.拱桥美化：对拱桥进行美化处理，包括刷油漆、种植花草、搭建景观等，增强桥梁的美观性与可观性。
四、施工安全措施1.施工现场设立周界围栏，确保施工区域的安全。
2.工人进行上岗前必须参加安全培训，并佩戴相应的安全防护用品。
3.定期检查并维护施工机械设备的安全性能，确保施工过程中不发生机械事故。
4.强化施工人员的安全意识，做好事故预防措施，避免因疏忽而导致安全事故的发生。
5.出现突发事件时，要及时进行紧急疏散，并与相关部门进行沟通，确保施工过程中的安全。
五、质量控制1.对施工过程的各个环节进行质量监控，确保施工质量符合设计要求。
2.进行必要的检测和试验，如土壤密度检测、混凝土强度检测等。
3.配合监理单位的工作，及时解决质量问题，并进行整改。
4.对施工材料进行验收，并确保施工材料的质量和安全性。
石拱桥工程施工方案方法
石拱桥工程施工方案方法一、工程概况石拱桥工程是指采用石材搭建起来的桥梁，具有较高的美观性和耐久性。
本工程位于市市区，全桥全长100米，桥宽10米，主要材料为石材，顶部设置行车道和人行道，两侧设有护栏。
工程需统筹考虑施工工期、人员配备、材料采购、施工方法等方面的内容。
二、施工方案1.工期计划按照市政工程施工管理的规定，制定详细的工期计划，明确每个施工阶段的时间节点。
根据实际情况确定工期为6个月，分为以下阶段：勘察、设计、施工准备、基础施工、桥面施工、安装栏杆及验收。
2.人员配备根据工程规模和工期安排，确定施工人员配备。
由一名项目经理负责整个工程的组织协调，同时配备一名专职安全员负责施工现场的安全管理。
施工工人按照工程进度进行调配，确保施工进度。
3.材料采购根据设计图纸和需要，进行石材的采购。
考虑到石材的特性和工程要求，优先选择质量良好、规格合适的石材。
在采购过程中，与供应商进行充分沟通，确定材料的具体要求，确保材料的及时供应。
4.施工方法（1）勘察阶段：对桥梁选址进行详细勘察，确定地基的状况，为后续施工提供依据。
（2）设计阶段：根据勘察结果和工程要求，进行桥梁的设计，包括桥基、桥面和栏杆等部分的设计。
（3）施工准备：组织施工人员，安排施工所需设备和材料的准备工作，确保施工进度。
（4）基础施工：根据设计图纸进行桥基的施工，包括基础桩的打入和基础混凝土的浇筑等工作，确保桥体稳固。
（5）桥面施工：将预制的石材进行拼接并固定在桥基上，并进行修整和打磨，使其符合设计要求。
（6）安装栏杆：根据设计要求，在桥面两侧进行栏杆的安装工作，确保安全性。
（7）验收：对施工过程进行整体验收，检查各项施工工作是否符合规范要求。
三、施工方法的具体操作步骤1.勘察阶段：组织勘察人员对选址进行详细勘察，获取地基的相关数据和现场状况。
2.设计阶段：根据勘察结果和工程要求，进行桥梁的设计。
设计图纸应包括桥基、桥面和栏杆等部分的尺寸、材料要求等内容。
拱桥工程施工方案(3篇)
第1篇一、工程概况本项目为某地区一座新建桥梁工程，桥梁全长150米，主跨100米，采用预应力混凝土拱桥结构。
拱桥施工方案如下：二、施工组织设计1. 施工组织结构（1）项目经理部：负责整个工程的施工组织、指挥、协调和管理工作。
（2）项目部各部门：包括工程技术部、施工管理部、质量安全部、物资设备部、财务部等。
2. 施工进度安排（1）施工准备阶段：2个月（2）基础施工阶段：4个月（3）拱圈施工阶段：6个月（4）桥面系施工阶段：3个月（5）竣工交工阶段：1个月总计：16个月三、施工准备1. 施工场地平整（1）对施工现场进行测量放样，确定桥墩、桥台位置。
（2）对施工场地进行平整，满足施工要求。
2. 施工材料、设备准备（1）材料：水泥、钢筋、混凝土、砂石等。
（2）设备：搅拌站、混凝土输送泵、振捣器、模板等。
3. 施工人员培训（1）组织施工人员进行技术培训，提高施工人员的技术水平。
（2）对施工人员进行安全教育，提高安全意识。
四、基础施工1. 桥墩施工（1）开挖基础：根据设计要求，进行桥墩基础开挖。
（2）浇筑基础：采用混凝土浇筑，确保基础质量。
（3）安装钢筋：根据设计图纸，安装桥墩钢筋。
（4）浇筑桥墩：浇筑桥墩混凝土，确保质量。
2. 桥台施工（1）开挖基础：根据设计要求，进行桥台基础开挖。
（2）浇筑基础：采用混凝土浇筑，确保基础质量。
（3）安装钢筋：根据设计图纸，安装桥台钢筋。
（4）浇筑桥台：浇筑桥台混凝土，确保质量。
五、拱圈施工1. 模板制作与安装（1）根据设计要求，制作拱圈模板。
（2）安装模板，确保模板位置准确、牢固。
2. 钢筋加工与安装（1）加工拱圈钢筋，确保尺寸、形状符合设计要求。
（2）安装拱圈钢筋，确保位置准确、牢固。
3. 混凝土浇筑（1）根据设计要求，配制混凝土。
（2）采用混凝土输送泵进行混凝土浇筑，确保浇筑均匀、密实。
（3）振捣混凝土，排除气泡，提高混凝土质量。
4. 拆除模板（1）在混凝土达到一定强度后，拆除模板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
延川县县城供水工程I标段石拱桥工程施工方案编制：审核：审批：编制单位：圣远建筑工程有限责任公司日期: 2016年6月25日石拱桥施工方案一、编制依据本施工方案是依据施工设计图纸，《公路桥涵施工技术规JTJ041-2000》，本合同段石拱桥所处实际地形及地质情况，我单位的施工组织、技术水平、劳力和机械设备状况而编制的。
二、工程概况水厂大桥为石拱桥全长51.04米，其中桥跨度长35米，桥宽7.2米，行车道宽5.2米，人行道为1m。
矢跨比1/5，拱圈厚度90cm为等截面空腹式圆弧拱。
三、主要项目施工工艺方案（一）、桥台基础施工1、基坑开挖施工前利用加密的控制点，用全站仪放出台位、墩位等轴线桩，放出基坑开挖线。
土质边坡控制在1:0.75，石质边坡控制在1:0.2；基坑深度在10米以，地下水较少的，采用全开挖形式开挖；基坑左岸深度在10m左右，右岸在4米左右。
施工要点①首先进行定位测量，抄平放线，定出开挖宽度，按放样分块（段）分层开挖。
②基坑顶四周适当距离设截水沟，防止地表水流入坑，冲刷坑壁，造成坍方破坏基坑。
③基坑开挖的施工程序。
挖土应自上而下水平分层进行，每层0.3m左右，边挖边检查坑底宽度，不够时及时修整，直至设计标高。
施工时应注意观察坑缘顶面上有无裂缝，坑壁有无松散坍落现象发生，并采取必要措施，确保安全施工。
④基坑施工不可连续时间过长，自基坑开挖至基础完成，应连续不断地施工。
为加快施工进度，可用反铲挖掘机开挖基坑，挖至接近坑底时应保留不少于30cm 的厚度，在基础砌筑前，再用人工清挖至基底标高。
⑤如有必要，可采用草袋围堰辅助施工。
2、基础砌筑基础为7.5#砂浆砌块石，如基础为岩层或混凝土基础，应先将基底表面清洗、湿润，再坐浆砌筑；砌体应分层砌筑，砌体较长时可分段分层砌筑，石块应平砌，每层石料高度用大致一致。
外圈定位行和镶面石块，应丁顺相间或两顺一丁排列，砌缝宽度不大于20mm，上下层竖缝错开距离不小于80mm。
砌体里层平缝宽度不应大于10~20mm，竖缝宽度不应大于20mm，用小石子混凝土砌筑时不应大于50mm。
（二）、桥台砌筑墩台身材料为7.5#砂浆砌块石墙身，施工时先安角石及四周石料，再砌筑填腹石,填腹石砌筑同浆砌基础。
整个砌体做到砂浆饱满密实，灰缝平顺，表面平整。
桥抬砌筑之前应先将基础清洗干净，并注意以下要点；1、砌块在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。
2、砌体应分层砌筑，砌体较长时可分段分层砌筑，但两相邻工作段的砌筑差一般不宜超过1.2m；分段位置宜尽量设在沉降缝或伸缩缝处，各段水平砌缝应一致。
3、各砌层应先砌外圈定位行列，然后砌筑里层，外圈砌块应与里层砌块交错连成一体。
砌体外露面镶面种类应符合设计规定，位于流冰或有严重漂流物河中的墩台，宜选用较坚硬的石料或高强度混凝土预制筷进行镶砌。
砌体里层应砌筑整齐，分层应与外圈一致，应先铺一层适当厚度的砂浆在安放砌块和填塞砌缝。
砌体外露应进行勾缝，并应在砌筑时靠外露面预留深约20mm的空缝备作勾缝之用。
砌体隐蔽面砌缝可随砌随刮平，不另勾缝。
4、各砌层的砌块应安放稳固，砌块应铺满，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。
砌筑时，底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。
用小石子混凝土塞竖缝时，应以扁铁捣实。
5、砌筑上层时，应避免振动下层砌块。
砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。
（三）、主拱圈1、主拱圈下土模施工法(1)、经过分析设计图纸，综合经济性、安全性、工期要求等，拱圈施工采用土模施工法施工方案代替代替现浇混凝土的支架、模板进行施工的方法。
(2)、平整场地。
场地必须坚实、平整，回填土后，应进行碾压、夯实，以免由于地面不均匀下沉，影响拱圈质量。
(3)、设置排水设施。
在桥位周围设置排水沟，让桥位处的水能够及时排出，桥位外的水不能入侵施工场地，使场地不积水、不渗水，保证地基稳定。
排水沟的设置：原地面沟槽开挖形成排水沟：沟底宽1m；排水沟底标高，以桥台底面以下1m为准；沟槽坡度，以现场放坡稳定为准。
(4)土模压实。
在清理后的原地面的基础上采用素土分层填筑，每层厚度不大于30cm。
回填至设计高程下50㎝时，回填两层3:7灰土至板底以下，进行堆载预压，进行沉降观测。
填筑时采用挖掘机或装载机装土，自卸汽车运输，装机将土摊铺，压路机碾压，分层填筑层厚不大于30cm，填筑完一层后用环刀法进行检测，要求碾压后压实度不小于95%，经检测合格后再进行下一层的填筑。
(5)、土模按要求完成后，表面铺一层塑料薄膜，方可进行拱圈的砌筑工作。
（2）、砌体砌筑拱上构造施工顺序为：主拱圈→侧墙→护拱→拱腔填料。
1、主拱圈砌筑a、砌筑拱圈工作开始以前，应先详细检查土模变化情况；在质量和安全等各方面符合要求，并经监理工程师检查同意后，方可开始砌筑。
b、砌筑拱圈时，必须纵、横向对称、均衡，按设计图纸或施工规规定的加载程序进行，并随时注意观测和控制拱圈的变形。
c、砌筑时采用分段砌筑的方法，拱圈的辐射缝应垂直于拱轴线。
砌筑前对拱顶预加一定的压力。
砌筑时，在拱脚、拱顶面两侧、分段点及其他易发生裂缝部位临时设置定缝，在砌体砂浆强度达到设计标号的70%后进行空缝填塞。
2、拱圈合拢拱圈合拢，一般选择在气温5-15℃时进行，拱圈合拢宜在填塞空缝的砂浆强度达到50%以上时进行。
3、拱上结构拱上结构在土模拆除前砌筑，待拱圈合拢砂浆强度达到设计标号30%以上时进行。
附拱砌筑采用同样方法进行。
（4）土模拆除：砂浆强度达到设计要求，拱上建筑全部完成后拆除土模，以拱顶向拱脚依次开挖外运。
1）主拱圈施工在主拱圈整个施工过程中，都必须保持对称均衡加载，并加强施工观测。
施工中注意以下几点：①沿拱跨方向分两段砌筑。
应以桥台两侧开始施工向拱顶砌筑②分段砌筑程序应符合设计要求，应对称于拱顶进行，使拱架变形保持均匀和尽可能的最小，并应预先做出设计。
分段砌筑时，各分段应一次连续砌筑完毕。
③所用砌块的规格应符合设计规定，施工时按设计留置施工预拱度；（四）、桥面系施工施工顺序：桥面系测量放样→防撞拦杆扎钢筋装模板→检测→现浇砼→桥面铺装→检测桥梁防撞栏放养前应选择桥梁伸缩缝附近的端部立柱等作为控制点，当间距出现零数，可用分配办法使之符合规定的尺寸，立柱宜等距设置。
护栏的高度必须在纵坡变化点处调整，以便线型顺适、美观。
桥面铺装应按设计要求施工。
应注意以下事项：1、厚度应符合设计规定，使用的材料、铺装层结构、混凝土强度、防水层设置等均应符合设计要求；2、浇筑混凝土前将下承层打毛，清洗干净，然后浇筑。
3、其做面应采取房滑措施，做面宜分两次进行，第二次抹平后，沿横坡方向拉毛或采用机具压槽，拉毛和压槽深度为1~2mm。
四、雨天施工措施1、根据工程场地特点，由项目经理部合理布置现场，做到现场排水设施满足最大降水时及时排水的需要，不形成积水、渍水。
2、对临时排水沟要经常维修和疏通，以保证畅通和排水，特别在雨天中要有专人进行养护。
储备足够水泵、棚布、塑料薄膜等防雨用品，保证暴雨后能在较短的时间排除积水。
3、土模施工过程中，如遇雷雨天气，必须停止施工，并覆盖防水塑料薄膜。
4、认真检查、落实各种露天使用的电气设备，防潮措施，电气设备的放置位置应选择在干燥较高或用干燥物体垫起，防雨盖或防雨罩必须齐备；各种电气设备的接零或接地保护措施必须绝对可靠。
5、混凝土浇筑时，如遇雷雨天气，且雨量较大时，须停止施工，如一定要浇捣，则须搭设防雨棚，并及时遮盖砼表面，雨过后应及时做好面层的处理工作。
五、安全及环保措施5.1、安全措施1、树立“质量第一、安全第一”的意识，结合本工程的特点对全员进行安全教育，严格安全操作规程。
2、如需夜间施工。
设立照明设施确保安全。
3、各种用电机械设备、线路专人管理，定期检查维修。
4、施工现场布置本着健康、卫生、安全的原则，符合防火、防雷击、防尘、防触电等全面规定及安全施工的要求，施工现场的道路、围档、防护、照明、警告信号和看守、生产、仓库、材料堆放场等按总平面布置图进行统一布置。
5、大风天、雨天过后要对所有安全设施进行仔细检查，清除隐患后方可继续施工。
6、任何人严禁在基坑边下休息。
7、机械开挖土方时，有专人指挥，防止机械伤人或坠土伤人，挖土机的工作围，不准进行其他工作。
5.2环境保护措施保护环境，防止污染是整个工程施工过程中应认真对待的问题，为此我们在考虑施工方案时对环境保护作了如下措施：1、工地落实门前三包环境保洁责任制，临时占用人行道严格执行申报审批规定。
2、在施工现场设洗车槽、沉淀池，生活或其他污水经处理后经排水渠排入市政相关管道。
3、在施工过程中，发现文物迹象，即局部或全部停工，采取保护措施，及时通知文物主管部门处理后，再恢复施工。
4、定期洒水减少粉尘对周围环境污染，定期压实地面，现场禁止燃烧有毒、有害和有恶臭气味的物质。
装卸有粉尘的材料时，洒水湿润和在仓库进行。
5、严禁在施工现场乱扔垃圾，不得向围挡外抛掷垃圾。
6、尽可能减少夜间施工，减少噪音。
