通信原理课程设计BPSK调制与解调

79 01001111
π/4 -0.707
38 00100110
3π/8 -0.924
11 00001010
π/2 -1.000
1
00000001
5π/8 -0.924
11 00001010
3π/4 -0.707
38 00100110
7π/8 -0.383
79 01001111
π
0.000
128 10000000
9π/8 0.383
177 10110000
5π/4 0.707
218 11011001
11π/8 0.924
245 11110101
3π/2 1.000
255 11111111
13π/8 0.924
245 11110101
7π/4 0.707
218 11011001
15π/8 0.383
177 10110000
1. BPSK(Binary Phase Shift Keying)调制
二进制相移键控（BPSK）就是根据数字基带信号的两 个电平，使载波相位在两个不同的数值之间切换的一种相位 调制方法。通常，两个载波相位相差π弧度，故有时又称为 反相键控PSK。以二进制调相为例，取码元为“0”时，调制 后载波与未调载波同相；取码元为“1”时，调制后载波与 未调载波反相；“1”和“0”时调制后载波相位差π。
2021/3/10
6
用FPGA实现BPSK的调制与 解调
对同相和反向正弦波进行16倍频采样，然后量化编码，
得到如下两个表格： 表1：对正相正弦波进行量化
A
sinA
C
D
0
0.000
128 10000000

本次课程设计以基于MATLAB的BPSK调制仿真及性能分析为题目，其中BPSK（Binary Phase Shift Keying），即二进制相移键控，是一种数字带通调制方法。

此次课设中着重介绍了算法的实现，并采用MATLAB程序仿真测试了BPSK过程中双极性不归零的产生、载波的形成、BPSK的模拟调制、信号通过AWGN信道、带通滤波器的设计、低通滤波器的设计、抽样判决、载波的恢复、而且建立蒙特卡洛仿真模型统计系统误码率，并与理论误码率曲线进行比较。

调制过程中采用模拟调制方法得到调制信号，并进行了信号的频谱分析；调制信号通过信道时加入了高斯白噪声；在设计带通、低通滤波器时采用了Butterworth滤波器；并经过蒙特卡洛仿真模型对误码率进行了分析。

关键词：BPSK；调制；滤波器；蒙特卡洛分析一、前言 (1)二、设计意义及任务 (2)2.1 目的与意义 (2)2.2任务及要求 (2)三、设计方案与原理 (3)3.1系统总体设计 (3)3.1.1通信系统模型 (3)3.2原理介绍 (4)3.2.1 调制的概念 (4)3.2.2 调制的种类 (4)3.2.3 调制的作用 (4)3.2.4 调制方式 (4)3.3 BPSK调制基本原理 (5)3.3.1 BPSK调制原理 (5)3.3.2 BPSK数字解调原理 (7)3.4 蒙特卡洛（Monte Carlo）仿真的简介 (8)四、仿真结果及分析 (10)4.1 各部分仿真结果 (10)4.1.1 BPSK信号调制的实现 (10)4.1.2加噪及经带通滤波后的信号 (13)4.1.3与恢复载波相乘后的信号 (14)4.1.4抽样判决及消除延迟 (14)4.1.5计算误码率 (16)4.2仿真结果分析 (18)设计总结 (19)参考文献 (20)致谢 (21)一、前言在信息时代的现在，信息的传输及通信起着支撑作用。

而对于信息的传输，数字通信已经成为重要的手段，数字信号的调制就显得尤为重要。

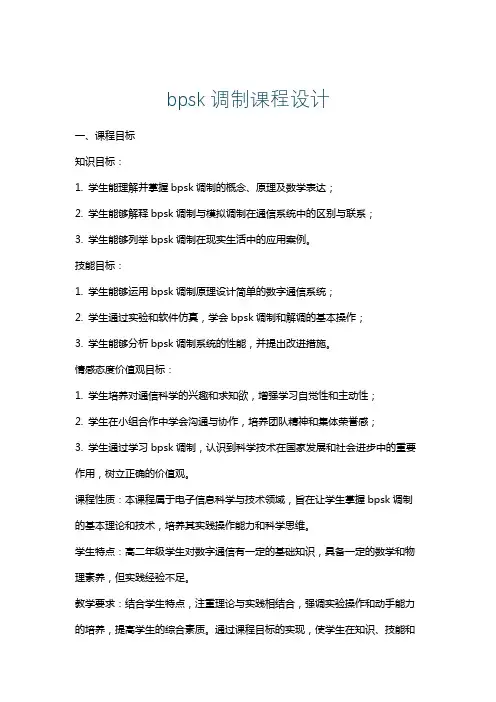

bpsk调制课程设计一、课程目标知识目标：1. 学生能理解并掌握bpsk调制的概念、原理及数学表达；2. 学生能够解释bpsk调制与模拟调制在通信系统中的区别与联系；3. 学生能够列举bpsk调制在现实生活中的应用案例。

技能目标：1. 学生能够运用bpsk调制原理设计简单的数字通信系统；2. 学生通过实验和软件仿真，学会bpsk调制和解调的基本操作；3. 学生能够分析bpsk调制系统的性能，并提出改进措施。

情感态度价值观目标：1. 学生培养对通信科学的兴趣和求知欲，增强学习自觉性和主动性；2. 学生在小组合作中学会沟通与协作，培养团队精神和集体荣誉感；3. 学生通过学习bpsk调制，认识到科学技术在国家发展和社会进步中的重要作用，树立正确的价值观。

课程性质：本课程属于电子信息科学与技术领域，旨在让学生掌握bpsk调制的基本理论和技术，培养其实践操作能力和科学思维。

学生特点：高二年级学生对数字通信有一定的基础知识，具备一定的数学和物理素养，但实践经验不足。

教学要求：结合学生特点，注重理论与实践相结合，强调实验操作和动手能力的培养，提高学生的综合素质。

通过课程目标的实现，使学生在知识、技能和情感态度价值观方面取得具体的学习成果。

二、教学内容1. 引言：介绍数字通信的发展历程，引出bpsk调制的概念及其在通信系统中的重要性。

教材章节：《数字通信原理》第二章第二节2. bpsk调制原理：- 二进制数字信号与模拟信号的关系；- bpsk调制的基本原理及其数学表达；- bpsk调制与模拟调制的区别与联系。

教材章节：《数字通信原理》第二章第三节3. bpsk调制系统的设计与应用：- bpsk调制系统的设计方法；- bpsk调制在现实生活中的应用案例；- bpsk调制系统的性能分析。

教材章节：《数字通信原理》第二章第四节4. 实践操作：- bpsk调制与解调的实验操作；- 软件仿真实验：利用相关软件进行bpsk调制与解调的仿真；- 实验结果分析，探讨bpsk调制系统的性能。

通信原理教案实验六二相BPSKDOSK调制解调实验一、实验目的1.学习二相(BPSK/DPSK)调制的原理和方法。

2.掌握二相调制信号的产生与解调方法。

3.通过实验验证二相调制的正确性。

二、实验设备1.计算机2.MATLAB软件三、实验原理1.二相调制原理二相调制是根据调制信号的不同进行两种相位的选择，BPSK(二进制位移键控)是一种最常用的二相调制方式之一，其原理如下：-数据信号经过二进制调制器产生调制信号。

-如果数据为1，调制器选择正弦波相位为0度；-如果数据为0，调制器选择正弦波相位为180度。

2.二相解调原理二相解调是将接收到的信号与本地振荡器产生的相干载波相乘，通过相乘后的信号的正弦波频率成分提取出调制信号。

-接收信号与本地振荡器产生的正弦波进行相乘。

-通过低通滤波器滤除高频部分。

-得到解调后的信号。

四、实验步骤1.生成调制信号-设置数据序列为[101101]。

-设置数据比特率为1MHz。

-创建二进制调制器对象。

-通过调制器对象将数据序列调制为二进制调制信号。

-设置调制载波频率为10MHz。

2.信号调制以及绘图-将调制信号与本地振荡器产生的正弦波进行相乘。

-根据采样频率绘制调制信号的频谱图。

3.生成解调信号-将调制信号与本地振荡器产生的正弦波进行相乘。

-使用低通滤波器滤除高频部分。

-得到解调后的信号。

-绘制解调信号的频谱图和时域图。

4.实验结果分析-分析调制信号和解调信号的频谱图和时域图。

五、实验结果及分析实验结果可以通过MATLAB绘制的频谱图和时域图进行分析。

通过观察频谱图，可以看到调制信号和解调信号是否在正确的频率上。

通过观察时域图，可以分析调制信号和解调信号是否包含了正确的数据序列。

六、实验小结通过本次实验，我们学习了二相BPSK/DPSK调制的原理和方法，并且通过MATLAB实现了二相调制信号的产生和解调方法。

通过实验结果的分析，我们可以验证二相调制的正确性。

通过本次实验，我们对通信原理中的二相调制有了更深入的了解，并且掌握了实际操作的方法。

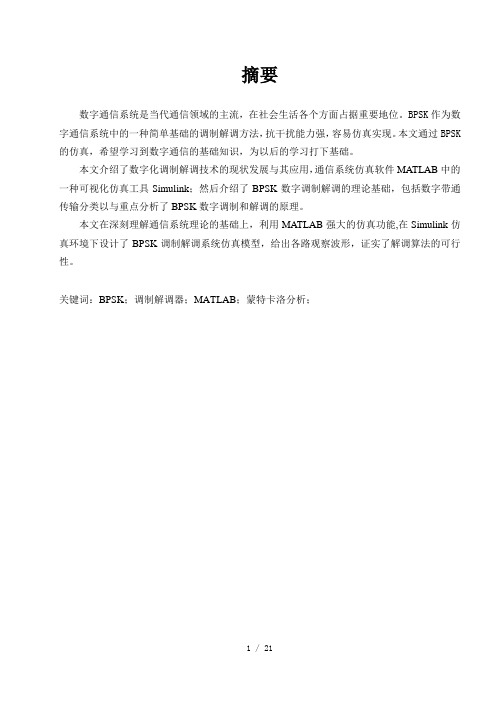

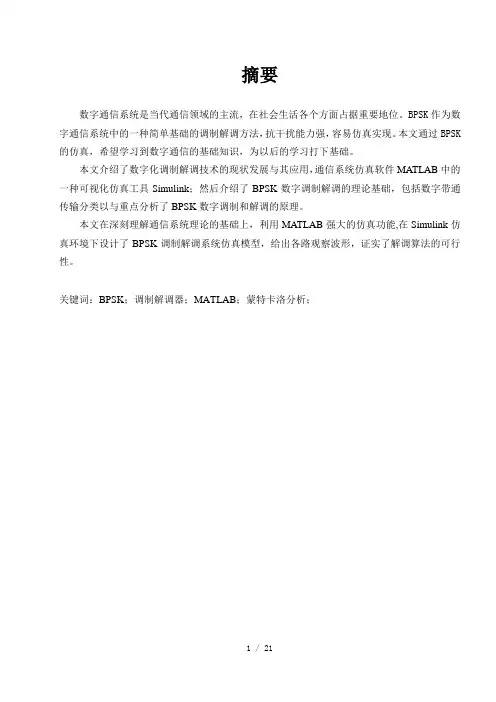

摘要数字通信系统是当代通信领域的主流，在社会生活各个方面占据重要地位。

BPSK作为数字通信系统中的一种简单基础的调制解调方法，抗干扰能力强，容易仿真实现。

本文通过BPSK 的仿真，希望学习到数字通信的基础知识，为以后的学习打下基础。

本文介绍了数字化调制解调技术的现状发展与其应用，通信系统仿真软件MATLAB中的一种可视化仿真工具Simulink；然后介绍了BPSK数字调制解调的理论基础，包括数字带通传输分类以与重点分析了BPSK数字调制和解调的原理。

本文在深刻理解通信系统理论的基础上，利用MATLAB强大的仿真功能,在Simulink仿真环境下设计了BPSK调制解调系统仿真模型，给出各路观察波形，证实了解调算法的可行性。

关键词：BPSK；调制解调器；MATLAB；蒙特卡洛分析；目录一、课程设计目的与容31.1、课程设计的目的31.2课程设计的容3二、BPSK仿真设计思路42.1 相移键控系统概述42.2数字带通传输分类42.3 BPSK信号调制/解调原理42.3.1 BPSK信号调制原理42.3.2 BPSK 信号解调原理6三、Matlab软件简介8四、BPSK调制解调的MATLAB仿真84.1 BPSK调制的数学模型84.2 BPSK解调的原理84.3 实验程序94.4 仿真波形图：错误!未定义书签。

五、总体系能分析 18六、设计总结20七、参考文献20致21一、课程设计目的与容1.1、课程设计的目的通过本课程的学习我们不仅能加深理解和巩固理论课上所学的有关 PCM编码和解码的基本概念、基本理论和基本方法，而且能锻炼我们分析问题和解决问题的能力；同时对我们进行良好的独立工作习惯和科学素质的培养，为今后参加科学工作打下良好的基础。

本课程设计主要研究8PSK信号的调制解调原理性能分析。

通过完成本课题的设计，拟达到以下目的：1．学习如何利用计算机仿真方法和技术对通信系统的理论知识进行验证，并学会搭建简单的系统模型；2．掌握MATLAB7.0的基础知识，熟悉MATLAB进行通信系统仿真中各个常用模块的使用方法；3．通过系统仿真加深对通信课程理论知识的理解。

《移动通信--BPSK调制与解调》报告《移动通信BPSK 调制与解调》报告在当今的信息时代，移动通信技术的发展日新月异，为人们的生活和工作带来了极大的便利。

其中，BPSK（Binary Phase Shift Keying，二进制相移键控）调制与解调技术作为一种重要的数字通信技术，在移动通信中发挥着关键作用。

一、BPSK 调制的基本原理BPSK 是一种最简单的相移键控方式。

在 BPSK 中，通常用二进制数字“0”和“1”来控制载波的相位。

当数字信号为“0”时，载波的相位为0 度；当数字信号为“1”时，载波的相位为 180 度。

从数学角度来看，假设发送的二进制数字序列为{an}，其中 an 取值为 0 或 1，载波信号为Acos(2πfct)，那么 BPSK 调制后的信号可以表示为：s(t) ＝Acos(2πfct ＋πan)通过这种方式，将数字信息加载到载波信号的相位上，实现了信号的调制。

二、BPSK 调制的实现方式在实际应用中，BPSK 调制可以通过多种方式实现。

一种常见的方法是使用乘法器。

将数字信号与一个正弦载波相乘，得到调制后的信号。

另一种实现方式是基于数字电路，通过逻辑门和计数器等组件来生成 BPSK 调制信号。

这种方式在数字通信系统中应用广泛，具有稳定性高、易于集成等优点。

三、BPSK 解调的基本原理解调是从接收到的已调信号中恢复出原始数字信号的过程。

BPSK的解调通常采用相干解调的方法。

相干解调需要在接收端产生一个与发送端载波同频同相的本地载波。

接收到的 BPSK 信号与本地载波相乘，然后通过低通滤波器滤除高频分量，再进行抽样判决，恢复出原始的数字信号。

四、BPSK 解调的实现过程首先，接收到的信号与本地载波相乘，得到：r(t) ＝ s(t) × cos(2πfct ＋φ)其中，φ 为本地载波与发送端载波的相位差。

经过乘法运算后，得到：r(t) ＝ 05A1 ＋cos(2πfct ＋πan ＋φ 2πfct)＝ 05A1 ＋cos(πan ＋φ)通过低通滤波器后，滤除高频分量，得到：r'（t) ＝ 05A1 ＋cos(πan ＋φ)最后，对 r'（t) 进行抽样判决。

基T MATLAB仿真的BPSK的调制与解调一、实验要求根据逊II耍求，金阅相关资料.学握数字带通的RPSK调制斛调的相关知识。

学习MATLAB软件，芈握MATI.AR并种函数的使用。

在此基础上,完成以下实验唉求；1）设计系统整体世图及数学模型。

2）运用MATLAB进行编乩实现BPSK的调制解训过程的仿真。

H•中包括信源、BPSK f,号的产生，仁道噪声的加入，BPSK信号的载波提収和相十斛调。

3）系统性能的分析包括信号带宽.波形对比以及误码率的计算。

二、实验原理数7•信号的传输方式分为凰带代输和帶通传输，右实际应用屮.大多数信道II•有帶通特性而不能直接代输基帶伫号。

为了便数字苗号右鹉通常；适中传输，必须使用数字基带信号対载波进行训制，以使信号与信适的特性相匹配。

这种用数字垄带信号控制载波.把数字垄带信号变换为数字带通信号的过程称为数字调制。

数字调制技术的两种方法：1）模拟相乘法.利用模拟调制的方注丈实观数罕式调制.即把把数宇从带fn号珥做模拟信号的持殊情况处理.2）键控注'利用数了倍号的离做収fi*術心通过开关健控我波，从向实观数字调制。

这种方法通常称为犍控法，比如本实验对戟波的相似进行键控, 便町获得郴移键控（PSK）耳本的调制方式。

1. BPSK的调制原理：二进制移相说控址用二进制数宁信号0和1厶控制载波的两个相位0和n的方法。

在2PSK中，迪常用初始郴位0和Ji分别表小二进制1和0。

因此，2PSK •信号的时域衣达式为：◎PSK("= Acos(0/ + 0」(1)式中.5表示第n 个符号的绝对相位:因此•上式可以改写为由于两种码元的波形相同.极性相反.故BPSK 信号可以衣述为一个双极性 全占空矩形脉冲序列与一个正弦戏波的相乘;e 2nK (z) = S (F )CO 5©F(4)刃)=工％"-心)(5)这里s(t)为双极性全占空(非归零)知形脉冲序列.g(t)^脉宽为1\的单个 矩形脉冲，而心的统计特性］Z.BPSK 的解调原埋：2PSK 信号的解调方法星柑T 解脚法。

bpsk调制及解调原理实验报告BPSK 调制及解调原理实验报告一、实验目的本实验旨在深入理解二进制相移键控（BPSK）调制及解调的原理，通过实际操作和观测，掌握 BPSK 信号的产生、传输和恢复过程，分析其性能特点，并探讨相关参数对系统性能的影响。

二、实验原理（一）BPSK 调制原理BPSK 是一种最简单的相移键控方式，它使用两个相位（通常为 0和π）来表示二进制数字信息。

在 BPSK 中，当输入的二进制数字为“0”时，调制后的载波相位为 0；当输入的二进制数字为“1”时，调制后的载波相位为π。

假设输入的二进制序列为｛an}，载波信号为cos(ωct)，则 BPSK 调制后的信号可以表示为：s(t) ＝an cos(ωct ＋φn)其中，当 an ＝ 0 时，φn ＝ 0；当 an ＝ 1 时，φn ＝π。

（二）BPSK 解调原理BPSK 的解调通常采用相干解调的方法。

相干解调需要一个与发送端同频同相的本地载波。

接收到的 BPSK 信号与本地载波相乘后，通过低通滤波器滤除高频分量，再进行抽样判决，恢复出原始的二进制数字信息。

具体的解调过程如下：接收信号 r(t) ＝ s(t) ＋ n(t) （其中 n(t) 为加性高斯白噪声）与本地载波cos(ωct) 相乘得到：r(t) cos(ωct) ＝an cos(ωct ＋φn) ＋n(t) cos(ωct)＝ 1/2 an 1 ＋cos(2ωct ＋φn) ＋n(t) cos(ωct)经过低通滤波器后，滤除2ωc 频率成分，得到：1/2 an ＋n(t) cos(ωct)对其进行抽样判决，若抽样值大于 0，则判决为“0”；若抽样值小于0，则判决为“1”。

三、实验内容与步骤（一）实验内容1、产生 BPSK 调制信号2、加入高斯白噪声3、进行相干解调4、分析不同信噪比下的误码率性能（二）实验步骤1、利用编程语言（如 MATLAB）生成随机的二进制数字序列作为输入信号。

BPSK调制解调及误码率的计算BPSK (Binary Phase Shift Keying) 是一种基本的数字调制技术，常用于数字通信系统中。

它通过将数字信号映射为相位上的两个值来进行调制，并使用相干解调器进行解调。

本文将介绍BPSK调制解调的原理以及如何计算误码率。

1.BPSK调制原理：在BPSK调制中，每个二进制位（0或1）被映射为两个可能的相位值：0对应于0度相位，1对应于180度相位。

这种相位差可以通过正弦和余弦函数来实现。

-二进制信息序列被输入到调制器中。

-调制器将二进制位转换为相位值，0对应于0度相位，1对应于180度相位。

-经过调制的信号通过信道传输。

2.BPSK解调原理：BPSK解调器的任务是将传输信号恢复为原始的二进制序列。

当信号通过信道传输后，可能会受到噪声和其他干扰的影响，从而导致误码的产生。

BPSK解调的过程如下：-接收到的信号经过信道传输后，会受到噪声和其他干扰的影响，使信号的相位发生随机的偏移。

-解调器使用相干解调的方法测量接收信号的相位。

-根据测量到的相位值，解调器将信号恢复为原始的二进制序列。

3.误码率的计算方法：误码率是衡量通信系统性能的重要指标，它表示在传输过程中发生误码的概率。

对于BPSK调制，误码率的计算可以通过理论分析或仿真实验进行。

理论分析方法：在BPSK调制中，误码率的理论计算可以使用误码率表达式得到。

对于理想的信道，没有噪声和干扰，误码率的表达式为：P_e = Q(sqrt(2*Eb/N0))其中，Eb/N0表示信噪比，Q(x)为高斯函数。

对于有噪声和干扰的实际信道，可以根据信号接收的信噪比进行实际误码率的计算。

仿真实验方法：使用计算机仿真软件，可以模拟BPSK调制解调系统，并通过对大量的二进制序列进行模拟传输和解调，统计接收到的误码数量来计算误码率。

误码率的计算通过测量接收信号中发生错误的比特数与总传输的比特数之比得到。

它通常以对数的形式表示，即以dB为单位。

实验九二相BPSK(DPSK)调制解调实验实验九二相BPSK(DPSK)调制解调实验实验内容1.二相BPSK调制解调实验2.二相DPSK调制解调实验3.PSK解调载波提取实验一. 实验目的1.掌握二相BPSK（DPSK）调制解调的工作原理及电路组成。

2.了解载频信号的产生方法。

3.掌握二相绝对码与相对码的码变换方法。

二. 实验电路工作原理（一）调制实验：在本实验中，绝对移相键控（PSK）是采用直接调相法来实现的，也就是用输入的基带信号直接控制已输入载波相位的变化来实现相位键控。

图9-1是二相PSK（DPSK）调制器电路框图。

图9-2是它的电原理图。

PSK调制在数字通信系统中是一种极重要的调制方式，它的抗干扰噪声性能及通频带的利用率均优先于ASK移幅键控和FSK移频键控。

因此，PSK技术在中、高速数据传输中得到了十分广泛的应用。

下面对图9-2中的电路作一分析。

1.载波倒相器模拟信号的倒相通常采用运放作倒相器，电路由U304等组成，来自1.024MHz载波信号输入到U304的反相输入端2脚，在输出端即可得到一个反相的载波信号，即π相载波信号。

为了使0相载波与π相载波的幅度相等，在电路中加了电位器W302。

2.模拟开关相乘器对载波的相移键控是用模拟开关电路实现的。

0相载波与π相载波分别加到模拟开关1：U302：A的输入端（1脚）、模拟开关2：U302：B的输入端（11脚），在数字基带信号的信码中，它的正极性加到模拟开关1的输入控制端（13脚），它反极性加到模拟开关2的输入控制端（12脚）。

用来控制两个同频反相载波的通断。

当信码为“1”码时，模拟开关1的输入控制端为高电平，模拟开关1导通，输出0相载波，而模拟开关2的输入控制端为低电平，模拟开关2截止。

反之，当信码为“0”码时，模拟开关1的输入控制端为低电平，模拟开关1截止。

而模拟开关2的输入控制端却为高电平，模拟开关2导通。

输出 相载波，两个模拟开关的输出通过载波输出开关K303合路叠加后输出为二相PSK 调制信号，如图9-3所示。

BPSK调制及解调实验报告实验目的本实验旨在通过实践，深入理解二进制相移键控（BPSK）调制及解调的原理和实现方法。

实验原理BPSK是一种常用的调制技术，它将二进制数字0和1分别映射为相位0度和180度的信号。

调制器通过改变载波信号的相位来实现信号的调制，解调器通过检测信号的相位来实现信号的解调。

实验步骤1.准备工作：搭建实验所需的硬件平台，包括信号发生器、混频器、示波器等设备。

2.设置信号发生器：将信号发生器的频率设置为所需的载波频率，幅度设置为适当的数值。

3.设置混频器：将混频器的输入端连接到信号发生器的输出端，输出端连接到示波器的输入端。

4.调制信号：将二进制数据流输入到调制器，根据数据流的值选择相应的相位（0度或180度）来调制载波信号。

5.发送信号：将调制后的信号发送到混频器，混频器将调制信号与载波信号相乘，并输出到示波器上进行观察。

6.解调信号：在接收端，将接收到的信号输入到解调器中进行解调。

解调器根据信号的相位来判断数据流的值（0或1）。

7.观察解调结果：将解调器的输出连接到示波器上，观察解调后的信号波形是否与原始数据相匹配。

实验结果通过以上步骤，我们成功实现了BPSK调制及解调的过程，并获得了正确的解调结果。

观察示波器上的波形，我们可以清晰地看到调制信号的相位变化以及解调信号的恢复过程。

实验分析BPSK调制及解调是一种简单直观的调制技术，它在数字通信系统中得到了广泛应用。

通过本次实验，我们更加深入地了解了BPSK调制及解调的原理和实现过程，同时也对数字通信系统的工作原理有了更清晰的认识。

实验总结本次实验通过实际操作，深入理解了BPSK调制及解调的原理和实现方法。

通过观察示波器上的波形，我们成功地验证了BPSK调制及解调的正确性。

这对于我们进一步学习和实践数字通信系统具有重要意义。

参考文献暂无注意：该实验报告仅为参考样例，具体内容和格式要根据实际情况进行调整。

BPSK调制解调原理BPSK（Binary Phase Shift Keying）是一种数字调制方式，它通过改变载波的相位来传输信息。

在BPSK中，二进制信息（0和1）通过将载波相位改变180度来编码。

解调时，通过检测接收信号的相位，确定二进制信息的值。

以下是BPSK调制解调原理的详细介绍：一、BPSK调制原理BPSK调制是将二进制数据序列通过改变载波的相位来传输。

在BPSK中，二进制数据序列（通常表示为{-1, +1}或{0, 1}）通过与一个固定频率的载波信号相乘来调制。

载波信号是一个正弦波，其相位可以在0度和180度之间变化。

根据二进制数据序列的值，载波信号的相位被改变180度。

当数据为1时，载波相位为180度；当数据为-1时，载波相位为0度。

BPSK调制原理可以用以下数学公式表示：S(t) = A * cos(2πfct + πb)如果b=0S(t) = A * sin(2πfct + πb)如果b=1其中，S(t)是已调信号，A是幅度，fc是载波频率，b是二进制数据序列的值。

通过改变载波的相位，我们可以将二进制数据序列传输到接收端。

在传输过程中，信号可能会受到噪声和干扰的影响，但只要信号的幅度足够大，我们就可以在接收端正确地检测到信号的相位变化。

二、BPSK解调原理BPSK解调是将接收到的已调信号还原为原始的二进制数据序列的过程。

在BPSK解调中，我们首先需要从已调信号中提取出载波信号的相位信息，然后根据相位信息确定二进制数据的值。

BPSK解调通常使用相干解调或非相干解调方法。

相干解调需要使用与发送端相同的载波信号进行解调，而非相干解调则不需要。

在实际应用中，非相干解调方法通常更为简单且可靠。

1. 相干解调相干解调需要使用与发送端相同的载波信号进行解调。

首先，接收到的已调信号与本地产生的载波信号相乘，得到一个正弦波信号。

然后，通过低通滤波器滤除高频分量，得到一个直流分量。

最后，根据直流分量的极性判断二进制数据的值。

移动通信--BPSK调制与解调1. 引言移动通信是现代通信技术的重要组成部分，其中调制和解调技术是信号的传输和接收过程中的关键环节。

本报告将重点讨论二进制相移键控（Binary Phase Shift Keying，BPSK）调制和解调技术。

2. BPSK调制原理BPSK调制是一种基于相位的调制技术，它将输入的二进制数据流转换为相位差为180度的正弦信号。

具体来说，逻辑1和逻辑0分别对应不同相位的正弦信号，经过BPSK调制后的信号可以被传输至接收端进行解调。

BPSK调制可以用如下的数学表示：$$s(t) = A \\cdot \\cos(2\\pi f_c t + \\pi m)$$其中，$A$表示幅度，$f_c$表示载波频率，$t$表示时间，$m$表示输入信号。

对于BPSK调制，$m$的值只能为逻辑1或逻辑0。

3. BPSK解调原理BPSK解调是将接收到的BPSK调制信号恢复为原始的二进制数据流的过程。

解调过程基于相位差的改变来判断接收到的信号是逻辑1还是逻辑0。

BPSK解调可以用如下的数学表示：$$\\hat{m} = \\begin{cases}1, & \\text{if} \\ \\Delta\\phi > 0 \\\\0, & \\text{if} \\ \\Delta\\phi < 0\\end{cases}$$其中，$\\hat{m}$表示解调后的输出，$\\Delta\\phi$表示接收到的相位差。

如果相位差大于0，则认为接收到的是逻辑1；如果相位差小于0，则认为接收到的是逻辑0。

4. BPSK调制与解调的实现BPSK调制与解调可以通过软件仿真或硬件电路来实现。

在软件仿真方面，可以利用MATLAB等工具进行实现。

通过BPSK调制信号和加入噪声模拟信道，然后进行BPSK解调，可以得到解调后的输出。

在硬件电路方面，可以利用电子元器件进行设计和实现。

通过使用相位锁定环路电路和时钟恢复电路等技术来实现BPSK解调。

bpsk调制解调原理(一)BPSK调制解调1. 什么是BPSK调制解调？BPSK（Binary Phase Shift Keying）调制解调是一种基本的数字调制技术，用于将数字信号转换为模拟信号进行传输。

它可以将比特流通过改变信号相位来表示数字信息。

2. 原理BPSK调制解调的原理如下：1.调制： BPSK调制将数字0或1映射到不同的相位。

当数字为0时，信号的相位保持不变；当数字为1时，信号的相位反转180度。

2.解调：解调器接收到BPSK调制的信号后，通过对接收到的信号进行相位检测，判断信号相位的变化来恢复原始的比特流。

3. 调制过程BPSK调制过程可以分为以下几个步骤：1.将数字信号转换为比特流。

2.将比特流进行调制，将每个比特映射到相应的相位。

3.对调制后的信号进行滤波，以去除高频噪声和多余的频率成分。

4. 解调过程BPSK解调过程可以分为以下几个步骤：1.接收到调制后的信号。

2.对接收到的信号进行相位检测，判断信号相位的变化。

3.根据相位的变化确定每个比特的数值，恢复原始的比特流。

5. 优点与应用BPSK调制解调具有以下优点：•抗噪声能力强：由于BPSK调制只有两个相位，相位判断更容易，因此在噪声环境下具有较好的性能。

•简单实现：BPSK调制解调电路相对简单，容易实现和部署。

BPSK调制解调广泛应用于以下领域：•无线通信系统：BPSK是许多无线通信标准中的关键调制方式，如802.11系列（Wi-Fi）、蓝牙等。

•传感器网络：BPSK被用于传感器网络中的数据传输，如环境监测、智能建筑等。

•卫星通信：BPSK可以通过卫星传输数据，广泛应用于卫星通信领域。

6. 总结BPSK调制解调是一种基本的数字调制技术，通过改变信号相位来表示数字信息。

它具有抗噪声能力强、简单实现等优点，在无线通信、传感器网络、卫星通信等领域有广泛的应用。

理解BPSK调制解调的原理对于深入研究数字通信系统至关重要。

7. BPSK调制解调的性能分析BPSK调制解调的性能可以通过误码率（Bit Error Rate，BER）来评估。

新疆师范大学实验报告2020年5月18日课程名称通信原理实验项目实验六：BPSK调制与解调物理与电子工程学院电子17-5 姓名赵广宇同组实验者指导教师阿地力一、实验目的1.掌握BPSK调制和解调的基本原理；2.掌握BPSK数据传输过程，熟悉典型电路；3.了解数字基带波形时域形成的原理和方法，掌握滚降系数的概念；4.熟悉BPSK调制载波包络的变化；5.掌握BPSK载波恢复特点与位定时恢复的基本方法；二、实验器材1.主控&信号源模块2.9号数字调制解调模块3.13号同步模块4.示波器三、实验原理BPSK调制解调（9号模块）实验框图说明基带信号的1电平和0电平信号分别与256KHz载波及256KHz反相载波相乘，叠加后得到BPSK调制输出；已调信号送入到13模块载波提取单元得到同步载波；已调信号与相干载波相乘后，经过低通滤波和门限判决后，解调输出原始基带信号。

四、实验步骤五、实验分析●BPSK使用了基准的正弦波和相位反转的波浪，使一方为0，另一方为1，从而可以同时传送接受2值(1比特)的信息。

●基带信号的1电平和0电平信号分别与256KHz载波及256KHz反相载波相乘，叠加后得到BPSK调制输出；已调信号送入到13模块载波提取单元得到同步载波●已调信号与相干载波相乘后，经过低通滤波和门限判决后，解调输出原始基带信号。

●同步载波的相位发生变化，如0相位变为π相位或π相位变为0相位，则恢复的数字信息就会发生“0”变“1”或“1”变“0”，从而造成错误的恢复。

这种因为本地参考载波倒相，而在接收端发生错误恢复的现象称为“倒π”现象或“反向工作”现象。

六、实验分析●BPSK信号属于DSB信号，它的解调，不再能采用包络检测的方法，只能采用相干解调的方法。

●B2PSK信号与上节课所做的2ASK信号的时域表达式在形式上是完全相同的，所不同的只是两者基带信号s(t)的构成，一个由双极性NRZ码组成，另一个由单极性NRZ码组成。

《移动通信--BPSK调制与解调》报告移动通信--BPSK调制与解调一、引言移动通信是指无线通信技术在移动环境下的应用，随着科技的不断发展，移动通信已经成为现代社会中不可或缺的一部分。

其中，调制与解调技术是移动通信中的关键技术之一。

本文将介绍一种常用的调制与解调技术——二进制相移键控（Binary Phase Shift Keying，简称BPSK），并探讨其原理和应用。

二、BPSK调制原理BPSK调制是一种将数字信号转换为模拟信号的调制技术。

其原理是在每一个码元时间内，将二进制数字“1”或“0”对应的信号分别映射为不同的相位，具体来说，就是将“1”映射为0度相位，将“0”映射为180度相位。

这样，通过改变相位，我们可以将数字信息嵌入到载波信号中。

BPSK调制的数学表达式为：$$s(t) = \\sqrt{2E_p/T_p} \\cdot cos(2 \\pi f_c t +\\pi(1+n))$$其中，$E_p$为码元能量，$T_p$为码元时间，$f_c$为载波频率，$n$为二进制码元（取值为1或-1）。

三、BPSK解调原理BPSK解调是将经过调制的信号进行解调，还原为数字信号的过程。

解调的原理与调制相反，需要检测载波信号的相位差，进而确定数字“1”或“0”。

BPSK解调的数学表达式为：$$r(t) = s(t) \\cdot cos(2 \\pi f_c t + \\phi)$$其中，$r(t)$为接收到的信号，$\\phi$为接收信号的初始相位。

通过将接收到的信号与对应的载波进行相乘，我们可以得到该信号的基带信号，然后采样并判断基带信号的相位，即可还原出数字信号。

四、BPSK的优势与应用4.1 优势BPSK调制与解调技术具有以下优势：- 简单：BPSK只有两种相位状态，调制和解调过程简单，适用于资源受限的环境。

- 低误码率：BPSK调制方案中，相位差为180度，每个码元时间内只有一个相位变化，减少了错误的可能性。

bpsk调制与解调的过程BPSK（Binary Phase Shift Keying）调制与解调是一种基于相位差变化的数字调制技术，常用于数字通信领域。

通过对二进制数据进行调制和解调，BPSK能够在信号传输时提供较高的抗干扰性能和误码率性能。

1. 调制过程BPSK调制过程中，将二进制数据转化为相位差变化，实现了数字信号的传输和解析。

具体步骤如下：a. 输入二进制数据：首先，需要准备要传输的二进制数据，这些数据以0和1的形式表示信息。

b. 利用载波信号进行调制：BPSK调制使用正弦波载波信号作为基准，根据输入的二进制数据改变载波信号的相位。

c. 改变相位差：对于输入的二进制数据中的0，保持载波信号相位不变；对于输入的二进制数据中的1，将载波信号相位进行反转。

d. 调制输出：经过相位差变化后的信号即为调制后的信号输出，可继续通过信道传输。

2. 解调过程在接收端，对调制后的信号进行解调将还原出原始的二进制数据。

BPSK解调过程如下所示：a. 接收调制后的信号：接收器接收到经过信道传输的调制信号。

b. 匹配滤波：通过匹配滤波器对接收到的信号进行处理，去除噪声和多路径干扰。

c. 相测：通过对滤波后的信号进行相位测量，确定信号的相位差变化。

d. 判决输出：根据测量的相位差变化，将其映射为二进制数据，输出所接收到的信息。

3. 特点与应用BPSK调制与解调在数字通信系统中应用广泛，主要由于以下特点：a. 抗干扰性强：BPSK调制利用相位差变化表示信息，较强的相位鉴别能力使得BPSK信号在强噪声环境下依然能够被正确解调。

b. 误码率性能好：相位差变化的调制方式使BPSK调制具有较低的误码率，能够有效降低传输中的误差。

c. 简单实现：BPSK调制与解调的算法相对简单，实现难度较低，适用于各种数字通信设备。

BPSK调制与解调广泛应用于数字通信系统中，如无线通信、卫星通信、调频广播等领域。

通过采用相位差变化来表示信息，BPSK调制保证了传输的可靠性和稳定性，为现代通信技术的发展做出了重要贡献。
