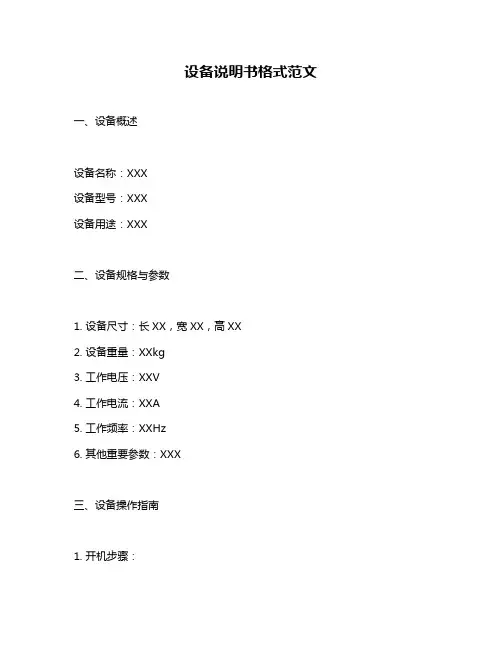

设备说明书格式范文一、设备概述
设备名称:XXX
设备型号:XXX
设备用途:XXX
二、设备规格与参数
1. 设备尺寸:长XX,宽XX,高XX
2. 设备重量:XXkg
3. 工作电压:XXV
4. 工作电流:XXA
5. 工作频率:XXHz
6. 其他重要参数:XXX
三、设备操作指南
1. 开机步骤:
(1) 检查设备各连接是否牢固,电源是否正常。
(2) 按照操作手册进行开机操作。
2. 使用步骤:
(1) 根据实际需求,调整设备参数。
(2) 按照操作手册进行操作,确保设备正常运行。
3. 关机步骤:
(1) 关闭设备电源,断开电源连接。
(2) 清理设备表面灰尘,保持设备清洁。
四、设备维护与保养
1. 定期检查设备连接线是否松动,如有需要,及时紧固。
2. 定期清理设备表面灰尘,保持设备清洁。
3. 定期检查设备内部部件,如有异常,及时更换。
4. 严格按照操作手册进行操作,避免违规操作导致设备损坏。
五、注意事项
1. 使用前请仔细阅读操作手册,确保正确使用设备。
2. 请勿在设备上放置重物或进行剧烈震动,以免影响设备性能。
3. 请勿私自拆卸或改装设备,以免造成设备损坏或安全事故。
4. 如发现设备异常或故障,请及时联系专业人员进行维修。

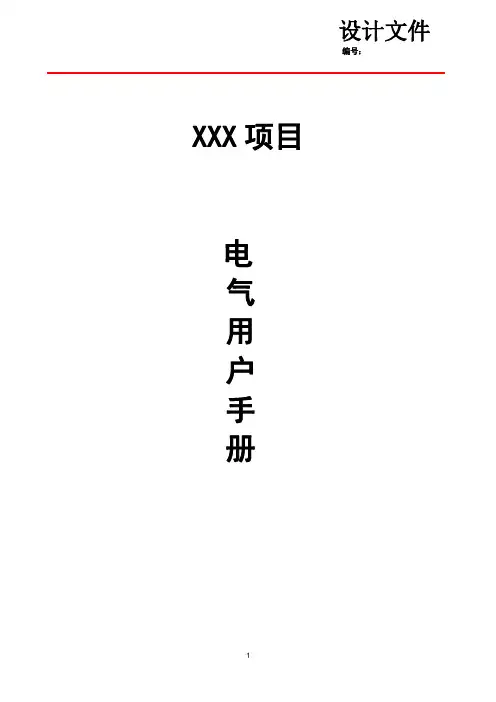

XXX项目电气用户手册感谢您选用本公司的设备!为了保证作业者的安全以及设备的安全,请您正确使用!您在使用前应熟记设备使用说明书中的操作内容。
手动操作前确认按钮的实际功能。
负载运转前应确认设备空载运行的可靠性。
设备所检测工件的质量除人为因素外,受以下因素的影响:1.机械因素:设备运转的平稳性设备运转前系统调整的准确性2.电气系统:控制系统可靠性3.其它:工件原料的各项属性参数电网电压波动情况目录一.设备的用途及特点 (4)1. 设备用途 (4)2. 特点 (4)二.主要技术参数 (4)三.机械系统 (4)四.气动系统 (4)五.电气控制系统 (5)1、系统介绍 (5)2、电气安装 (5)3、控制器操作说明 (5)4、设备的操作 (5)六.使用、安全、维护注意事项 (9)一.设备的用途及特点1. 设备用途装配风扇和车模型。
2. 特点■控制系统采用西门子S7-1500和S7-1200系列PLC控制器,触摸屏显示,性能稳定。
系统的运行状态及系统报警在可编程终端上显示,良好的人机操作界面使系统维护直观、操作便捷。
■该系统采用符合人机工程的设计,使操作者操作便捷、省力,减轻操作者劳动作业强度。
二.主要技术参数控制箱输入电源:三相380V/50HZ电压波动范围:AC 380±10%。
三.机械系统装配系统①机器人本体选用新型交流伺服电机,结构紧凑、响应快、可靠性高、运动平滑灵活,效率高,动作范围更广泛。
②高灵敏碰撞检测和柔性控制:避免意外碰撞引起位置偏移;机器人手臂比安全支架更快检测到负荷变化,能够自动切换成柔性控制,避免撞击。
③运动性能大幅度提高:驱动电机的容量及减速器的规格大幅度提高④减少自身的干涉:单独的小型手腕结构及弧形手臂能够大幅减少自身干涉。
冷却系统:采用左右对称风冷结构,有利于内部热量的及时排除。
四.气动系统根据用户现场要求安装接口,气路系统带空气过滤器、减压阀及油雾器并配有单独气路开关,主要气动元件(气缸、电磁阀等)均采用SMC产品,性能稳定,调整方便,配件便于采购。
