单片机课程实验指导书

单片机原理和接口技术实验指导书襄樊学院物理和电子信息技术系实验要求1.进入实验室前完成的部分1）认真阅读实验指导书，弄懂实验原理和实验内容。

2）编写实验所要用到的程序，将其放在U盘上。

3）写出预习报告。

2. 进入实验室后完成的部分1）建立工程，加入已准备好的程序文件。

2）对程序进行调试，修改错误，获得要求的结果。

3）保存调试后的程序。

3.实验结束后的部分对实验结果进行分析、总结，写出实验报告。

实验报告内容及格式1.实验目的2.实验设备3.实验原理及环境4.实验内容只做文字叙述，程序部分放在程序清单中。

流程图也可不画。

5.程序清单本实验使用的完整程序。

如果使用了本实验或前面实验中完全相同的子程序，可不列写，只做注明即可。

6.实验步骤7.实验总结主要包括对实验结果、调试过程、错误及产生的原因的分析，以及本次实验的重要收获等。

此项为实验成绩评定的重要依据。

实验1 Keil C51的使用（汇编语言）实验目的：初步掌握Keil C51（汇编语言）和ZY15MCU12BD型综合单片机实验箱的操作和使用，能够输入和运行简单的程序。

实验设备：ZY15MCU12BD型综合单片机实验箱一台、具有一个RS232串行口并安装Keil C51的计算机一台。

实验原理及环境：在计算机上已安装Keil C51软件。

这个软件既可以和硬件（ZY15MCU12BD型综合单片机实验箱）连接，在硬件（单片机）上运行程序；也可以不和硬件连接，仅在计算机上以虚拟仿真的方法运行程序。

如果程序有对硬件的驱动，就需要和硬件连接；如果没有硬件动作，仅有软件操作，就可以使用虚拟仿真。

实验内容：1.掌握软件的开发过程：1）建立一个工程项目选择芯片确定选项。

2）加入C 源文件或汇编源文件。

3）用项目管理器生成各种使用文件。

4）检查并修改源文件中的错误。

5）编译连接通过后进行软件模拟仿真。

6）编译连接通过后进行硬件仿真。

7）I A P 编程操作2.按以上步骤实现在P1.0输出一个频率为1Hz的方波。

单片机实验指导书一、实验介绍单片机是一种集成电路，能够完成各种控制和计算任务。

本实验指导书将引导您进行单片机实验，以帮助您了解单片机的基本原理和应用。

在本实验中，您将学习如何搭建实验环境、编写程序以及进行各种实验操作。

二、实验准备1. 实验设备和材料：- 单片机开发板- USB数据线- 适配器- 数字电路元件（如LED、电位器等）2. 软件准备：- 单片机开发软件（如Keil、IAR EWARM等）- 编程软件（如C语言编辑器）- USB驱动程序三、实验步骤1. 搭建实验环境：- 将USB数据线连接单片机开发板和计算机。

- 通过适配器给单片机开发板供电。

- 检查驱动程序是否正确安装。

2. 编写程序：- 打开单片机开发软件，并创建一个新的工程。

- 选择适当的单片机型号和编程语言。

- 编写程序代码，实现所需功能。

- 编译程序并下载到单片机开发板。

3. 实验操作：- 根据实验要求连接相应的电路元件。

- 调试程序，确保程序能正确运行。

- 运行实验并观察结果。

四、实验注意事项1. 请确保您具备基本的电路和编程知识。

2. 在操作实验设备和元件时，请小心谨慎，避免发生触电等事故。

3. 如果遇到问题，请及时咨询实验指导人员或相关专家。

五、实验示例以下是一个简单的实验示例，用于演示如何控制LED灯的亮度：实验电路连接：将一个LED灯连接至单片机开发板的一个GPIO口。

程序代码：#include <reg51.h>sbit LED = P1^0;void delay(unsigned int time){unsigned int i,j;for(i=0;i<time;i++)for(j=0;j<120;j++);}void main(){while(1){LED = 1; // 点亮LEDdelay(200); // 延时200msLED = 0; // 熄灭LEDdelay(200); // 延时200ms}}六、实验总结通过本次实验，我们学习了搭建实验环境、编写程序以及进行单片机实验操作的基本步骤和注意事项。

单片机实验指导书实验一拆字程序实验一、实验目的：掌握汇编语言程序设计方法。

二、实验内容：把8000H地址的内容拆开，高位送8001H地址的低位，低位送8002H地址的低位，8001H、8002H地址的高位清0。

本程序通常把数据送显示缓冲区时使用。

三、实验器材：计算机1台。

四、实验步骤：1、按流程图编写程序，以下是通过计算机交叉汇编得到的LST文件清单，供参考。

2、文件编译连接、装载，用鼠标点击[项目/重建所有目标文件]，系统自动进行编译，并弹出信息窗口，若有错误则重新修改再编译；若无错误，点击[调试/启动/停止调试]后进入调试状态。

3、设置观察窗口：（1）用鼠标点击[视图/存储器窗口]，在地址栏中输入：[x:0x8000]；（2）在8000H写入任意数据：在地址栏内选定任意数据，[如：0x008000：00 00 00 00……]（注：初始数据均为“00”）。

右键点击一初始数据“00”，在出现的对话框中点击“修改位于X：0x008000的内存”，在新弹出的对话框：[输入字节于X:0x008000]内输入任意数据，确定即完成数据的写入。

（3）单步执行观察寄存器8000H－8002H的变化。

六、实验程序：（51ASM\A8051.asm）;把指定字节的高低位拆开分别存放，多用于显示字程序ORG 0000HMOV DPTR,#8000H ;指定的字节MOVX A,@DPTRMOV B,A ;暂存SW AP A ;交换ANL A,#0FH ;屏蔽高位INC DPTRMOVX @DPTR,AINC DPTRMOV A,BANL A,#0FH ;指定字节的内容屏蔽高位MOVX @DPTR,ALOOP: SJMP LOOPEND ;结束汇编实验二拼字程序实验一、实验目的：1、进一步掌握汇编语言设计。

2、熟悉软件调试方法。

二、实验内容：把8000H、8001H两个字节的低位分别送入8002H的高位和低位。

本程序一般用于把显示缓冲区数据取出拼装成一个字节。

实验一数制转换实验一、实验目的：（1）、熟悉单片机实验系统板、稳压电源及示波器的使用方法。

（2）、培养程序编制及调试的方法。

（3）、输入自己编写的程序（机器码），并通过实验板和示波器观察程序运行结果。

二、实验要求：（1）、给出程序设计流程图。

（2）、设计数制转换实验程序。

（3）、记录单片机实验板晶体振荡器的波形图。

（4）、记录单片机实验板上电复位电路的波形图。

三、实验原理：以下是把16进制数转换为10进制数的参考程序清单及机器码表：测试程序：四、实验仪器：稳压电源一台HB-51教学实验系统一套五、实验步骤：1、HB-51教学实验系统简介：（1）、+5V电源，+12V电源，-12V电源（2）、CPU、程序存储器、数据存储器、晶体振荡器、手动复位、LED发光管、键盘、显示器（LED 数码管）。

（3）、显示器介绍该系统共有6个数码管，分为两组，左边4个为一组，右边2个为一组。

在大部分情况下，左边4个数码管作为地址显示器，右边2个数码管作为内容显示器。

（4）、键盘介绍0～F 为数字键，用来输入0～F的数字，并且系统默认十六进制输入MEM 为程序存储器内容检查/修改键REG 为寄存器/内部RAM内容检查/修改键LAST 用来向上跳一个地址单元NEXT 用来向下跳一个地址单元EXEC 为连续执行键SCAL 为单步调用键STEP 为单步执行键MON 为返回系统监控状态，相当于让系统回到刚刚上电时的状态。

也是其他功能键的前导按键2、HB-51教学实验系统与稳压电源的连接。

实验系统上的+5V电源与稳压电源正确相连，接好以后，给稳压电源上电。

此时，如果系统工作正常，会在显示器上显示“HB--51”。

如果显示内容不是“HB--51”，则说明系统上电复位过程不正常。

此时按一下红色的手动复位按钮，系统就应当正常工作了。

如果系统还是有问题，甚至，显示器什么都不显示，处于黑屏状态，则立刻关掉稳压电源，然后请实验室老师来解决问题。

单片机实验指导书第一章实验概述本实验指导书旨在帮助学生掌握单片机基本原理和应用技巧。

通过实验的学习，学生将了解单片机的内部结构，学习单片机的编程方法，并能够用单片机实现简单的控制功能。

第二章实验准备2.1 实验器材准备本实验需要准备以下器材：- 单片机开发板- USB线- 电脑2.2 软件安装在开始实验之前，需要安装以下软件：- Keil C51开发环境- STC单片机系列驱动程序第三章实验步骤3.1 硬件连接将单片机开发板通过USB线连接到电脑上，并确保连接正常。

3.2 软件设置打开Keil C51开发环境，点击菜单栏中的“文件”选项，选择“新建”创建新的工程。

设置工程的名称和保存位置，确定后点击“保存”。

3.3 编写程序在Keil C51开发环境中，编写单片机程序。

首先需要包含相应的头文件，然后编写具体的程序逻辑，实现所需的功能。

3.4 编译和烧录程序在编写完程序后，点击菜单栏中的“编译”选项进行编译。

编译成功后，点击菜单栏中的“下载”选项将程序烧录到单片机开发板中。

3.5 实验验证将程序烧录完毕后，将开发板与外部模块连接，观察实验现象是否符合预期。

第四章实验注意事项4.1 安全注意事项在实验过程中，要注意使用安全电压和电流，避免短路和电击风险。

4.2 实验环境实验需要在安静、整洁的环境中进行，以避免干扰和误操作。

4.3 调试和故障排除如果遇到实验效果不理想或者出现故障的情况，可以参考开发板的说明书进行故障排查和调试。

第五章实验总结通过本次实验，我深入了解了单片机的基本原理和应用技巧。

通过编写程序并实际观察实验现象，我成功掌握了单片机编程的方法和技巧，并能够用单片机实现简单的控制功能。

本次实验还让我意识到了实验中的安全注意事项和环境要求的重要性。

在实验过程中，我严格遵守了安全规定，并在安静整洁的环境中进行操作，确保实验顺利进行。

通过反复实践和调试，我不断提高了自己的实验技巧和问题排查能力。

在遇到故障时，我能够通过检查并参考说明书，准确地找到并解决问题。

实验四数据排序实验1.实验目的：（1）学习KEIL Uv2/Uv3集成调试环境下的编辑、编译、排错、调试方法。

（2）学习修改和观察变量的方法；综合使用单步、断点调试的方法。

2.实验内容：编写并调试一个排序子程序，其功能为用冒泡法将内部RAM中几个单字节无符号正整数，按从小到大的次序重新排列。

3.实验器材：(1)G2010+实验箱 1 台4.程序框图：6.思考问题：编一程序把50H-5AH中内容按从大到小排列。

7.软件清单：(实验例程\实验4\ASM51\EX4.ASM)(实验例程\实验4\C51\EX4.C)实验六 P1口输入输出实验1.实验目的：(1)掌握P1口作为IO口时的使用方法。

(2)理解读引脚和读锁存器的区别。

2.实验内容：P1.3脚的状态来控制P1.2的LED亮灭。

3.实验器材：（1）G2010+实验箱 1 台（2）连线若干根4.实验原理:由8051组成的单片机系统通常情况下，P0口分时复用作为地址、数据总线，P2口提供A15-A8即高8位地址，P3口用作第二功能，只有P1口通常用作I/0口。

P1口是8位准双向口，它的每一位都可独立地定义为输入或输出，因此既可作为8位的并行I/O 口，也可作为8位的输入输出端。

当工作在输入方式时，对应位的锁存器必须先置1,才能正确地读到引脚上的信号,否则,执行读引脚指令时,若对应位的锁存器的值为0，读的结果永远为0。

每个I/0端口都有两种读入，即读锁存器和读引脚，读引脚指令一般都是以I/0端口为源操作数的指令，如MOV C，P1.3，而读锁存器指令一般为“读-修改-写”指令，如ANL P1.3，C指令，请同学们在实验中体会。

图示中，P1.2作为输出口，P1.3作为输入口。

5.接线图案：“总线插孔”框中P1.2孔连“发光二极管组”的L0孔，P1.3孔连“开关量发生器”的K0孔。

6.程序框图：7.实验步骤：(1) 编写程序实现当P1.3为低电平时，发光管高；P1.3为高电平时，发光管灭。

目录实验一P1口输入、输出实验 (1)实验二P3口输出控制继电器实验 (4)实验三简单I/O实验（交通灯控制） (6)实验四外部中断实验（急救车与交通灯实验） (8)实验五定时器实验 (11)实验六8155输入输出实验 (13)实验七矩阵键盘实验 (15)实验八8279显示实验 (17)实验九串并转换实验 (20)实验十A/D转换实验 (22)实验十一步进电机控制实验 (24)实验十二D/A转换实验 (27)实验十三传送带控制系统综合实验 (29)实验十四机械手控制实验 (32)实验一 P1口输入、输出实验一．实验要求1．P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。

延时时间500ms。

2．P1口做输入口，接八个开关，以74LS273作输出口，编写程序读取开关状态，将状态写入P0口，在发光二极管上显示出来。

二．实验目的1.学习P1口的使用方法。

2.学习延时子程序的编写和使用。

三．实验电路及连接实验1－1电路图如下：图1.1实验1－2中：P1.0-P1.7接八个按钮K1-K8,P0.0-P0.7接八个发光二极管L1-L8。

四．实验说明1.P1口是准双向口，它作为输出口时与一般的双向口使用方法相同，由准双向口结构可知当P1口作为输入口时，必须先对它置高电平使内部MOS管截止，因为内部上拉电阻阻值是20K～40K，故不会对外部输入产生影响，若不先对它置高，且原来是低电平，则MOS管导通，读入的数据是不正确的。

2.延时子程序的延时计算问题对延时子程序DELAY: MOV R0,#00HDELAY1: MOV R1,#0B3HDJNZ R1,$DJNZ R0,DELAY1查指令表可知MOV，DJNZ指令均需要两个机器周期，而一个机器周期时间长度为12/12MHZ（假设晶振频率是12MHZ），所以该段程序执行时间为：（（0B3＋1）*256+1）*2*12/12000000＝100ms五．实验程序流程图实验要求1的程序框图：实验要求2的程序框图：图1.2 图1.3六、调试方法第一步：打开位于d:\单片机实验\实验一\1_1.uv2，进行实验1_1打开位于d:\单片机实验\实验一\1_2.uv2，进行实验1_2第二步：在资源管理器中如打开.src文件，在程序窗口中输入已编好的程序，保存。

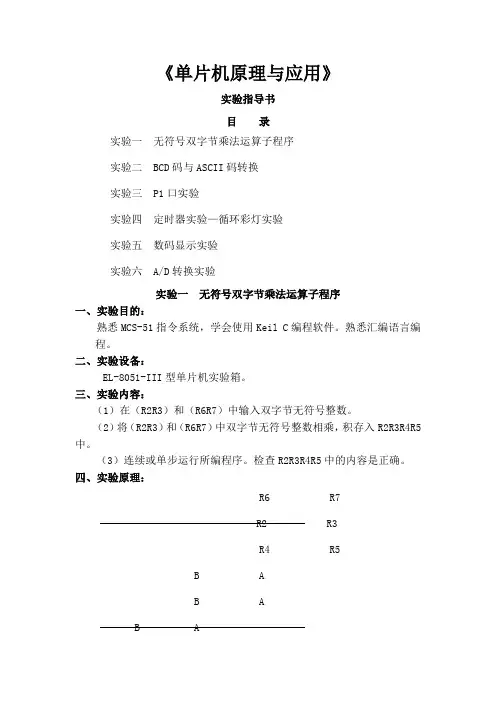

《单片机原理与应用》实验指导书目录实验一无符号双字节乘法运算子程序实验二 BCD码与ASCII码转换实验三 P1口实验实验四定时器实验—循环彩灯实验实验五数码显示实验实验六 A/D转换实验实验一无符号双字节乘法运算子程序一、实验目的：熟悉MCS-51指令系统，学会使用Keil C编程软件。

熟悉汇编语言编程。

二、实验设备：EL-8051-III型单片机实验箱。

三、实验内容：（1）在（R2R3）和（R6R7）中输入双字节无符号整数。

（2）将（R2R3）和（R6R7）中双字节无符号整数相乘，积存入R2R3R4R5中。

（3）连续或单步运行所编程序。

检查R2R3R4R5中的内容是正确。

四、实验原理：R6 R7R2 R3R4 R5B AB AB A(B)R2 (B+B+A) R3 (R4+A+A) R4 R5五、实验调试1、打开Keil,新建Keil项目；2、选择CPU类型为ATMEL中的AT89C52单片机；3、根据流程图新建汇编源程序（*.asm），并保存；4、在项目管理器窗口（project windows）中，将新建的ASM源程序添加到“source group 1”中；5、在Keil中选择“project”->“build target”菜单，编译汇编源程序，如有错，修改后重新编译；6、选择“debug”->“start/stop debug session”菜单，进入程序调试环境；7、按“F11”键，单步运行程序，观察“project windows”中，寄存器R0~R7的变化情况，最后验证R2R3R4R5无符号双字节相差的结果是否正确（可和程序/附件计算器的相乘结果对比）。

六、参考程序实验二 BCD码与ASCII码转换程序一、实验目的：熟悉MCS-51指令系统，学会使用Keil C编程软件。

熟悉汇编语言编程。

二、实验设备：EL-8051-III型单片机实验箱。

三、实验内容：将本人的班号学号以压缩的BCD码的形式由低到高存放在50H开始的单元中，如10050941班，学号为01的同学，将1050H、0551H、0952H、4153H、0154H。

一般性实验实验一普通I/O口操作实验实验目的：1、熟悉SDIDE开发环境，熟悉GP32基本程序结构2、理解Freescale MCU的编程框架3、熟悉编程调试环境,编译、调试、下载运行第一个程序4、掌握I/O的基本编程方法范例程序:① A01_简单IO及程序框架\ FrmMain.ASM② C01_简单IO及程序框架\纯C\prgframe.prj③ C01_简单IO及程序框架\C&ASM混编\prgframe.prj实验要求：1、参看教材6.4节，熟悉实验板结构2、运行并读懂教材第7章的关于I/O口操作的LED灯控制程序3、按下列要求新建一程序：根据PB口低2位(PTB1和PTB0)的状态输出四种不同的LED显示效果，要求用最简洁的语句实现以下各效果。

(1)PTB1=0，PTB0=0时，效果为：8个LED中只有一个灯亮，亮灯顺序是从左到右，再从右到左，一个周期时间长度约4秒。

（效果1）(2)PTB1=0，PTB0=1时，效果为：8个LED中只有两个连在一起的灯亮，亮灯顺序是从左到右，再从右到左，一个周期时间长度约4秒。

（效果2）(3)PTB1=1，PTB0=0时，效果为：8个LED中只有一个灯亮，亮灯顺序是从左到右，再从右到左，一个周期时间长度约8秒。

（效果3）(4)PTB1=1，PTB0=1时，效果自定。

（效果4）实验二串行通信实验实验目的：1、理解串行通信基本原理,掌握MCU串行通信基本编程方法2、理解串行通信的查询方式和中断方式原理及其编程范例程序:1、C02_1串行通信查询方式\ H08SCI_1.prj2、C02_2串行通信中断方式\ H08SCI_2.prj3、A02_1串行通信查询方式\ SCIMain1.asm4、A02_2串行通信中断方式\ SCIMain2.asm5、以上四目录都有VB_SCI目录，该目录是对应Visual Basic6.0程序，运行在PC方，用来接收和发送数据。

单片机实训指导书一、实训目的单片机实训是一门重要的实践课程，旨在通过实际操作和项目实践，让学生深入了解单片机的工作原理、编程方法和应用开发。

通过本次实训，学生将能够掌握单片机系统的设计、调试和维护技能，提高解决实际问题的能力，为今后从事相关领域的工作打下坚实的基础。

二、实训设备1、计算机：用于编写和调试单片机程序。

2、单片机开发板：包含单片机芯片、外围电路和接口，如STC89C52 开发板。

3、编程器：用于将编写好的程序下载到单片机中。

4、示波器：用于观察电路中的信号波形。

5、万用表：用于测量电路中的电压、电流等参数。

三、实训要求1、学生应提前预习相关的理论知识，熟悉单片机的基本结构和编程方法。

2、实训过程中，要严格遵守实验室的规章制度，注意安全，爱护实验设备。

3、认真完成每个实训项目，按时提交实训报告。

4、培养团队合作精神，积极参与小组讨论和项目开发。

四、实训内容（一）单片机基础知识1、了解单片机的发展历程、应用领域和特点。

2、熟悉单片机的内部结构，包括中央处理器（CPU）、存储器（ROM、RAM）、输入输出端口（I/O 口）、定时器/计数器、中断系统等。

3、掌握单片机的指令系统和编程方法，能够使用汇编语言或 C 语言进行简单的程序编写。

（二）单片机开发环境搭建1、安装单片机编程软件，如 Keil C51。

2、学习编程软件的使用方法，包括创建工程、编写代码、编译调试等。

3、安装并使用下载软件，将编写好的程序下载到单片机开发板中。

（三）单片机 I/O 口控制实验1、学习单片机 I/O 口的工作原理和控制方法。

2、编写程序实现对单个 I/O 口的输出控制，如点亮 LED 灯。

3、实现对多个 I/O 口的组合控制，如流水灯效果。

（四）定时器/计数器实验1、了解单片机定时器/计数器的工作原理和计数模式。

2、利用定时器/计数器实现定时功能，如控制LED 灯闪烁的频率。

3、实现计数器功能，如对外部脉冲进行计数。

目录实验一P1口输入、输出实验 (2)实验二继电器控制实验 (8)实验三音频控制实验 (11)实验四程序调试 (14)实验五5LED静态串行显示实验 (16)实验六6LED动态扫描显示实验 (21)实验七查询式键盘实验 (28)实验八阵列式键盘实验 (36)实验九计数器实验 (47)实验十定时器实验 (49)实验十一外部中断实验 (54)实验一P1口输入、输出实验一、实验目的1、学习P1口的使用方法2、学习延时子程序的编写和使用二、实验说明P1口是准双向口,它作为输出口时与一般的双向口使用方法相同。

由准双向口结构可知当P1口用作输入口时，必须先对口的锁存器写“1”，若不先对它写“1”，读入的数据是不正确的。

三、实验内容及步骤实验(一)：用P1口做输出口，接八位逻辑电平显示，程序功能使发光二极管从右到左轮流循环点亮。

1、使用单片机最小应用系统1模块。

关闭该模块电源，用扁平数据线连接单片机P1口与八位逻辑电平显示模块。

2、用串行数据通信线连接计算机与仿真器，把仿真器插到模块的锁紧插座中，请注意仿真器的方向：缺口朝上。

3、打开Keil uVision2仿真软件，首先建立本实验的项目文件，接着添加P1_A.ASM源程序，进行编译，直到编译无误。

4、进行软件设置，选择硬件仿真，选择串行口，设置波特率为38400。

5、打开模块电源和总电源，点击开始调试按钮，点击RUN按钮运行程序，观察发光二极管显示情况。

发光二极管单只从右到左轮流循环点亮。

实验(二)：用P1.0、P1.1作输入接两个拨断开关，P1.2、P1.3作输出接两个发光二极管。

程序读取开关状态，并在发光二极管上显示出来。

1、用导线分别连接P1.0、P1.1到两个拨断开关，P1.2、P1.3到两个发光二极管。

2、添加 P1_B.ASM源程序，编译无误后，运行程序，拨动拨断开关，观察发光二极管的亮灭情况。

向上拨为熄灭，向下拨为点亮。

四、流程图及源程序1．流程图2．源程序：（一）实验一ORG 0000HLJMP STARTORG 0030HSTART: MOV A, #0FEHMOV R2,#8OUTPUT: MOV P1,ARL AACALL DELAYDJNZ R2,OUTPUTLJMP STARTDELAY: MOV R6,#0MOV R7,#0DELAYLOOP:；延时程序DJNZ R6,DELAYLOOPDJNZ R7,DELAYLOOPRETEND（二）实验二KEYLEFT BIT P1.0 ；定义KEYRIGHT BIT P1.1LEDLEFT BIT P1.2LEDRIGHT BIT P1.3ORG 0000HLJMP STARTORG 0030HSTART: SETB KEYLEFT ；欲读先置一SETB KEYRIGHTLOOP: MOV C,KEYLEFTMOV LEDLEFT,CMOV C,KEYRIGHTMOV LEDRIGHT,CLJMP LOOPEND五、思考题（1）对于本实验延时子程序Delay： MOV R6，0MOV R7, 0DelayLoop：DJNZ R6，DelayLoopDJNZ R7，DelayLoopRET如使用12MHz晶振，粗略计算此程序的执行时间为多少？六、电路图实验二继电器控制实验一、实验目的1、学习I/O端口的使用方法2、掌握继电器的控制的基本方法3、了解用弱电控制强电的方法二、实验说明现代自动控制设备中，都存在一个电子电路的互相连接问题，一方面要使电子电路的控制信号能控制电气电路的执行元件（电动机，电磁铁，电灯等），另一方面又要为电子线路和电气电路提供良好的电气隔离，以保护电子电路和人身的安全。

目录第一章开发流程、硬件设定一、软件开发流程--------------------------------------------------------2二、硬件接口及开关设置-----------------------------------------------3三、系统地址分配--------------------------------------------------------4 第二章软件实验实验一数据区传送子程序--------------------------------------------5 实验二数据排序实验-------------------------------------------------6实验三查找相同数个数----------------------------------------------7实验四脉冲计数（定时/计数器实验）--------------------------8第三章硬件实验实验一P1口亮灯实验--------------------------------------------------11实验二 P3口输入,P1口输出-----------------------------------------12实验三8255 PA口控制PB口---------------------------------------13实验四8255控制交通灯-----------------------------------------------14 实验五简单I/O口扩展------------------------------------------------17实验六A/D转换实验----------------------------------------------------18 实验七D/A转换----------------------------------------------------------21 实验八8279键盘显示实验--------------------------------------------23 第四章综合性设计实验实验一步进电机控制---------------------------------------------------27实验二128*64 LCD液晶显示----------------------------------------34第一章开发流程、硬件设定一、软件开发流程对于刚刚使用keil 的用户来讲，一般按照以下流程来完成开发任务。

前言 (3)实验一熟悉µ’nSP™ IDE环境下的汇编程序的编写 (4)【实验目的】 (4)【实验设备】 (4)【实验步骤】 (4)【程序流程图】 (5)【程序范例】 (5)【程序练习】 (5)实验二熟悉µ’nSP™ IDE环境下的C语言的编写 (6)【实验目的】 (6)【实验设备】 (6)【实验步骤】 (6)【程序范例】 (6)【程序练习】 (6)实验三使用汇编语言实现A口的输出实验 (7)【实验目的】 (7)【实验设备】 (7)【实验原理】 (7)【实验步骤】 (7)【硬件连接图】 (7)【程序练习】 (8)实验四 FIQ中断实验 (9)【实验目的】 (9)【实验设备】 (9)【实验原理】 (9)【实验步骤】 (9)【程序流程图】 (9)【程序练习】 (10)实验五 A/D转换 (11)【实验目的】 (11)【实验设备】 (11)【实验原理】 (11)【实验步骤】 (11)【硬件连接图】 (12)【程序流程图】 (12)【程序练习】 (13)实验六双通道D/A (14)【实验目的】 (14)【实验设备】 (14)【实验原理】 (14)【实验步骤】 (14)【程序流程图】 (15)【程序练习】 (15)实验七一路输入的录音 (16)【实验目的】 (16)【实验设备】 (16)【实验原理】 (16)【实验步骤】 (16)【程序练习】 (16)实验八 32K Flash 读/写 (17)【实验目的】 (19)【实验设备】 (19)【实验原理】 (19)【硬件连接图】 (19)【实验步骤】 (19)【程序练习】 (20)实验九 0.5S定时刷新数码管显示 (21)【实验目的】 (21)【实验设备】 (21)【实验原理】 (21)【硬件连接图】 (22)【实验步骤】 (22)【程序练习】 (23)前言本教材是结合《µ’nSP™系列SPCE061A单片机基础与应用技术》一书而设计实验，与课堂教学内容结合紧密。

实验一、输入输出接口编程一、实验目的1、掌握Keil软件的基本使用。

2、掌握单片机汇编语言基本编程。

二、实验内容1、学习用Keil软件进行51单片机的软件开发；学习Keil软件的一般操作，步骤为：项目建立、程序录入、添加文件、编译生成HEX文件、仿真调试。

（见参考程序一）2、霓虹灯控制程序设计用P1口控制8个LED，按P3口输入信号的不同模式选择4种16次循环点亮方式，用软件延时实现1秒的扫描周期。

将生成的HEX文件下载到实验板上验证。

（见参考程序二）三、实验原理1、Keil软件使用练习设（R0）=20H，（R1）=25H，（20H）=80H，（21H）=90H，（22H）=0A0H，（25H）=0A0H，（26H）=6FH，（27H）=76H，执行程序后，问程序完成什么功能，写出运行结果。

（见参考程序一）2、霓虹灯控制程序设计电路原理图如下，所需元件为：AT89C51、SW-SPST、LED-RED图中用单片机的P1口作输出口接8个LED ，8个LED 按共阳极连接，端口逻辑值为0点亮LED ；P3口作输入口接2个SW-SPST 开关，P3口内含上拉电阻，当开关打开时逻辑值为1，开关闭合时逻辑值为0。

本实验中要实现循环输出，最常用的方法是循环计数实现循环次数控制，对计数器值进行查表转换得出输出值，输出到P1口进行显示，灯亮表示输出为“0”，灯灭表示输出为“1”。

本实验中的延时，用软件延时方法产生，延时时间=程序总机器周期数*循环次数*机器周期。

输出表格确定发光模式，实验中定义表格如下：TAB1:DB 01H,02H,04H,08H,10H,20H,40H,80H （SW3，SW4为：00） TAB2:DB 03H,06H,0CH,18H,30H,60H,0CH,81H （SW3，SW4为：01） TAB3:DB 80H,40H,20H,10H,08H,04H,02H,01H （SW3，SW4为：10） TAB4: DB 用户自己定义（SW3，SW4为：11）输入信号使用P3口的2个位，如P3.2和P3.3，可以确定4种模式。

第一章DVCC-52196JH单片机仿真实验系统简介第一节DVCC系列单片机仿真实验系统性能§ 1 . 1 系统性能指标1.仿真、实验相结合。

2.实验模块化结构，互不影响，通过连线又可将各模块有机结合。

3.实验内容设置丰富、合理，满足教学大纲要求。

4.每项实验连线方便，既能满足学生动手能力愿望，又能充分发挥学生的创新能力，提高教学实验的质量和效率。

5.自带集成调试环境，Win9X/NT软件平台，含：源程序库、芯片资料库、原理图库、元器件位置图库、实验说明、动态调试工具库。

6.提供源程序编辑、汇编、链接。

7.电路具有过压保护，确保系统安全、可靠工作。

8.整机采用热风整平工艺基板、波峰焊接，实验连接接口采用圆孔插座，整机可靠性好。

9.自带EPROM写入器，可对27128、2764EPROM进行写入。

10.自带键盘显示器，进口键座，专用彩色键帽，决无按键不可靠现象。

11.系统用串行口、用户用串行口相互独立，在通过RS232与上位机联机状态下，同样可以调试用户串行口程序。

12.系统带有示波器功能，通过RS232口，可将测得的信号显示在上位机的屏幕上。

该系统通过RS232口可连各种上位机，在Win9X/NT软件平台进行仿真开发和实验。

同时系统自带键盘显示器，无须任何外设也能独立工作，支持因陋就简建立单片机实验室。

系统提供实验程序库，均放在系统光盘上，可直接使用。

同时全部实验程序机器码已固化在EPROM中，作为用户程序。

在进入实验前，需将该EPROM中的程序（在固化区）传送到仿真RAM区，以便以单步、断点、连续等方式运行程序。

§ 1.2 系统提供的主要实验项目如下:一、MCS—51部分软件实验1、清零程序实验 6、字符串查找并统计相同字符串个数2、拆字程序实验 7、双字节乘法程序3、拼字程序实验 8、多分支程序设计4、数据块传送实验 9、定时/计数器实验5、数据排序实验 10、电脑时钟实验二、MCS—51部分硬件实验1、8031单片机P3、P1口应用 11、步进电机控制2、工业顺序控制 12、直流电机控制3、并行I/O口8255应用 13、电子音响4、简单I/O口输入、输出扩展 14、继电器控制5、A/D转换0809应用 15、数据存贮器扩展和程序存贮器扩展6、D/A转换0832应用 16、8031串行口应用实验（一）—双机通信实验7、串并转换实验 17、8031串行口应用实验（二）—与PC机通信8、定时计数器8253A应用 18、温度测量实验（5G14433应用）9、可编程键盘显示8279A应用 19、压力测量实验10、打印机接口应用对DVCC—××JH+机型增加下列四个扩展实验一、128×64液晶显示实验二、16×16LED点阵显示实验三、语音录放实验四、IC卡读写实验§ 1.3 实验系统主要机型如下：DVCC—52JH（JH+） 51实验、仿真DVCC—52196JH（JH+） 51、196实验、仿真DVCC—5286JH（JH+） 51实验、仿真，8088实验DVCC—598JH（JH+） 51、196实验、仿真，8088实验第二节 MCS—51实验系统安装与启动§ 2.1 MCS51实验系统安装与启动1. DVCC系列实验系统在出厂时均为51状态对DVCC—52196JH机型：SK1位1—5置ON位置，位6—10置OFF对DVCC—5286JH和DVCC—598JH机型：a.SK1位1—5置ON，位6—10置OFF；b.SK2位1—2置ON；c.SK3置ON；d.SK4置OFFe.卧式KBB置51、96位置,立式KBB1开关置51、88位置（只对DVCC—598JH/JH+）；f.DL1—DL4连1、22. 如果系统用于仿真外接用户系统，将40芯仿真电缆一头插入系统中J6插座，另一头插入用户系统的8051CPU位置，注意插入方向，仿真头上小红点表示第一脚，对应用户8051CPU 第一脚。

江西理工大学《单片机原理及应用》课程实验指导书主审人：主撰人：前言单片机技术作为计算机技术的一个重要分支，广泛用于工业控制、智能化仪器仪表、家用电器，甚至电子玩具等各个领域，它具有集成度高、性能价格比优越、货源充足等优点。

因此，越来越受到工程技术人员重视，目前国内中高等学校电力技术、电气自动化、自动控制、电子技术等均开设了此课程。

目录第一部分绪论第二部分基本实验指导实验一单片机及其开发系统入门实验二单片机I/O口控制实验实验三外部中断实验实验四定时/计数器实验实验五蜂鸣器驱动实验实验六串转并的I/O口实验实验七 8x8LED扫描输出实验实验八基于C51单片机综合程序设计实验九并转串的I/O口实验实验十 RS232串行口通信实验实验十一并行的模数转换实验实验十二并行的数模转换实验附录实验仪硬件结构第一部分绪论本实验指导书是根据《单片机原理及应用》课程实验教学大纲编写，适用于电气工程及自动化、自动化专业。

一、本课程实验的作用与任务《单片机原理及应用》实验是单片机学习过程中必不可少的重要实践环节。

通过实验和设计，让学生掌握单片机硬件基本知识、基本操作技能，熟练理解 80C51 汇编语言编程、I/O 控制以及中断控制等基本概念，使学生在分析问题和解决问题等方面受到系统科学的训练，从而提高学生理论联系实际能力、自主动手能力和创新能力。

二、本课程实验的基础知识本课程要求学生掌握单片机硬件基本知识、基本操作技能，熟练理解 80C51 汇编语言编程、I/O 控制以及中断控制等基本概念。

学生在学习这门课程之前，必须掌握《模拟电子技术》、《数字电路》、《微机原理及应用》、《C语言程序设计》等课程相关内容。

三、本课程实验教学项目及要求第二部分基本实验指导实验一单片机及其开发系统入门一. 实验目的熟悉 Keil C51集成开发环境的使用方法。

二．实验原理利用单片机的P1口控制发光二极管，进行Keil C51集成开发环境的仿真调试练习。

《单片机原理及应用》课程实验指导书一、实验目的《单片机原理及应用》课程实验是电子信息工程专业的一门专业基础课实验，是本专业学生获得单片机知识的开端。

要求学生通过本课程实验，具备利用单片机技术解决实际控制问题的能力。

培养与提高学生科学实验的能力，动手实践能力、理论联系实际的能力、自学能力、从简单的设计到综合的应用能力和创新能力。

通过实验的训练，使学生掌握《单片机原理及应用》实验的基本方法和基本技能，加深对单片机知识的理解，掌握单片机应用系统设计方法，为今后的工作打下良好的基础。

二、实验设备及器件PC机一台DP-51PROC单片机综合仿真实验仪一台示波器一台电阻若干电容若干导线若干三、实验内容本实验共8个实验内容:实验一仿真实验仪的操作使用练习实验二单片机I/O口控制实验实验三蜂鸣器驱动实验实验四电子琴实验实验五定时器输出PWM实验实验六直流电机实验实验七点阵LED 扫描输出实验实验八串口通信实验*详细指导内容请见附录。

四、实验考核、成绩评定考核方法：设计过程中检查学生实际操作能力，根据课程设计内容要求，设计相关程序, 指导书中所给代码仅供参考，要求学生独立进行整体程序设计，教师要检查学生的运行步骤及结果。

成绩评定：实验成绩根据考勤、实验态度、动手能力、创新能力和实验报告来综合评定，实验成绩计入课程平时成绩，占总成绩的20%。

五、参考资料1、DP-51PROC实验指导书（实验设备配套指导资料），2007年．2、李广第．等单片机基础．北京航空航天大学出版社，2005年．3、蒋辉平等.基于Proteus的单片机系统设计与仿真实例，2012年．六、实验报告格式要求按学院实验报告统一格式报告内容包括：实验目的与要求、实验步骤、程序流程图和实验程序、实验步骤和实验结论。

附录——详细指导内容第一次实验（4学时）实验一仿真实验仪的操作使用练习一．实验目的和要求熟悉Keil C51 集成开发环境调试功能的使用和DP-51PROC 单片机综合仿真实验仪的使用。
