ANSYS实例分析75道(含结果)【【ANSYS算例算例】】3.4.2(1)基于图形界面的桁架桥梁结构分析基于图形界面的桁架桥梁结构分析(stepbystep)下面以一个简单桁架桥梁为例，以展示有限元分析的全过程。

背景素材选自位于密执安的“OldNorthParkBridge“(1904-1988)，见图3-22。

该桁架桥由型钢组成，顶梁及侧梁，桥身弦杆，底梁分别采用3种不同型号的型钢，结构参数见表3-6。

桥长L=32m,桥高H=5.5m。

桥身由8段桁架组成，每段长4m。

该桥梁可以通行卡车，若这里仅考虑卡车位于桥梁中间位置，假设卡车的质量为4000kg，若取一半的模型，可以将卡车对桥梁的作用力简化为P1，P2和P3，其中P1=P3=5000N,P2=10000N，见图3-23。

图3-22位于密执安的“OldNorthParkBridge“(1904-1988)图3-23桥梁的简化平面模型(取桥梁的一半)表3-6桥梁结构中各种构件的几何性能参数构件惯性矩m4横截面积m2顶梁及侧梁桥身弦梁底梁解答解答以下为基于ANSYS 图形界面(GraphicUserInterface,GUI)的菜单操作流程。

(1)进入进入ANSYS（设定工作目录和工作文件）（设定工作目录和工作文件）程序程序→→ANSYS→→ANSYSInteractive→→Workingdirectory（设置工作目录）→Initialjobname（设置工作文件名）:TrussBridge→→Run→→OK(2)设置计算类型设置计算类型：Preferences…→→Structural→→OK(3)定义单元类型定义单元类型ANSYSMainMenu：Preprocessor→→ElementType→→Add/Edit/Delete.→→Add…→→Beam:2delastic3→→OK（返回到ElementTypes窗口）→→Close(4)定义实常数以确定梁单元的截面参数定义实常数以确定梁单元的截面参数ANSYSMainMenu:Preprocessor→→RealConstants…→→Add/Edit /Delete→→Add…→→selectType1Beam3→→OK→→RealConsta ntsSetNo.:1,AREA:2.19E-3，，Izz:3.83e-6(1号实常数用于顶梁和侧梁)→→Apply→→RealConstantsSetNo.:2,AREA:1.185E-3，，Izz:1.87E-6(2号实常数用于弦杆)→→Apply→→RealConstantsSetNo.:3,AREA:3.031E-3，，Izz:8.47E-6(3号实常数用于底梁)→→OK(backtoRealConstantswindow)→Close(theRealConstant swindow)(5)定义材料参数定义材料参数ANSYSMainMenu:Preprocessor→→MaterialProps→→MaterialMo dels→→Structural→→Linear→→Elastic→→Isotropic→→EX:2.1e11,PRXY:0.3(定义泊松比及弹性模量)→→OK→→Density(定义材料密度)→DENS:7800,→→OK→→Close（关闭材料定义窗口）(6)构造桁架桥模型构造桁架桥模型生成桥体几何模型ANSYSMainMenu：Preprocessor→→Modeling→→Create→→Keypoints→→InActive CS→→NPTKeypointnumber：：1，，X，，Y，，ZLocationinactiveCS：：0，，0→→Apply→→同样输入其余15个特征点坐标（最左端为起始点，坐标分别为(4,0),(8,0),(12,0),(16,0),(20,0),(24,0),(28,0),(32,0),(4,5.5),(8,5.5),(12 ,5.5),(16.5.5),(20,5.5),(24,5.5),(28,5.5)）→Lines→Lines→→StraightLine→→依次分别连接特征点→→OK网格划分ANSYSMainMenu:Preprocessor→→Meshing→→MeshAttributes→→PickedLines→→选择桥顶梁及侧梁→→OK→→selectREAL:1,TYPE:1→→Apply→→选择桥体弦杆→→OK→→selectREAL:2,TYPE:1→→Apply→→选择桥底梁→→OK→→selectREAL:3,TYPE:1→→OK→→ANSYSMainMen u：Preprocessor→→Meshing→→MeshTool→→位于SizeControls 下的Lines：：Set→→ElementSizeonPicked→→Pickall→→Apply→→NDIV：：1→→OK→→Mesh→→Lines→→Pickall→→OK(划分网格)(7)模型加约束模型加约束ANSYSMainMenu:Solution→→DefineLoads→→Apply→→Struct ural→→Displacement→→OnNodes→→选取桥身左端节点→→OK→→selectLab2:AllDOF(施加全部约束)→→Apply→→选取桥身右端节点→→OK→→selectLab2:UY(施加Y方向约束)→→OK(8)施加载荷施加载荷ANSYSMainMenu:Solution→→DefineLoads→→Apply→→Struct ural→→Force/Moment→→OnKeypoints→→选取底梁上卡车两侧关键点（X坐标为12及20）→→OK→→selectLab:FY，，Value:-5000→→Apply→→选取底梁上卡车中部关键点（X坐标为16）→→OK→→selectLab:FY，，Value:-10000→→OK→→ANSYSUtilityMenu：→→Select→→Everything(9)计算分析计算分析ANSYSMainMenu：Solution→→Solve→→CurrentLS→→OK(10)结果显示结果显示ANSYSMainMenu：GeneralPostproc→→PlotResults→→Deedshape→→Defshapeonly →→OK（返回到PlotResults）→→ContourPlot→→NodalSolu→→DOFSolution,Y-Componentof Displacement→→OK（显示Y方向位移UY）(见图3-24(a))定义线性单元I节点的轴力ANSYSMainMenu→GeneralPostproc→→ElementTable→→Define Table→→Add→→Lab:[bar_I],Bysequencenum:[SMISC,1]→→OK →→Close定义线性单元J节点的轴力ANSYSMainMenu→→GeneralPostproc→→ElementTable→→Def ineTable→→Add→→Lab:[bar_J],Bysequencenum:[SMISC,1]→→OK→→Close画出线性单元的受力图(见图3-24(b))ANSYSMainMenu→→GeneralPostproc→→PlotResults→→ContourPlot→→LineElemRes→→LabI:[bar_I],LabJ:[bar_J],Fact :[1]→→OK(11)退出系统退出系统ANSYSUtilityMenu：File→→Exit→→SaveEverything→→OK(a)桥梁中部最大挠度值为0.003374m(b)桥梁中部轴力最大值为25380N图3.24桁架桥挠度UY以及单元轴力计算结果【【ANSYS算例算例】】3.4.2(2)基于命令流方式的桁架桥梁结构分析基于命令流方式的桁架桥梁结构分析!%%%%%[ANSYS 算例]3.4.2(2)%%%%%begin%%%%%%!------注：命令流中的符号$，可将多行命令流写成一行------/prep7!进入前处理/PLOPTS,DATE,0!设置不显示日期和时间!=====设置单元和材料ET,1,BEAM3!定义单元类型R,1,2.19E-3,3.83e-6,,,,,!定义1号实常数用于顶梁侧梁R,2,1.185E-3,1.87e-6,0,0,0,0,!定义2号实常数用于弦杆R,3,3.031E-3,8.47E-6,0,0,0,0,!定义3号实常数用于底梁MP,EX,1,2.1E11!定义材料弹性模量MP,PRXY,1,0.30!定义材料泊松比MP,DENS,1,,7800!定义材料密度!-----定义几何关键点K,1,0,0,,$K,2,4,0,,$K,3,8,0,,$K,4,12,0,,$K,5,16,0,,$K,6,20,0,,$K,7,2 4,0,,$K,8,28,0,,$K,9,32,0,,$K,10,4,5.5,,$K,11,8,5.5,,$K,12,12,5.5,,$K,13,16,5.5,,$K,14,20,5.5,,$K,15,24,5.5,,$K,16,28,5.5,,!-----通过几何点生成桥底梁的线L,1,2$L,2,3$L,3,4$L,4,5$L,5,6$L,6,7$L,7,8$L,8,9!------生成桥顶梁和侧梁的线L,9,16$L,15,16$L,14,15$L,13,14$L,12,13$L,11,12$L,10,11$L,1,10! ------生成桥身弦杆的线L,2,10$L,3,10$L,3,11$L,4,11$L,4,12$L,4,13$L,5,13$L,6,13$L,6,14 $L,6,15$L,7,15$L,7,16$L,8,16!------选择桥顶梁和侧梁指定单元属性LSEL,S,,,9,16,1,LATT,1,1,1,,,,!-----选择桥身弦杆指定单元属性LSEL,S,,,17,29,1,LATT,1,2,1,,,,!-----选择桥底梁指定单元属性LSEL,S,,,1,8,1,LATT,1,3,1,,,,!------划分网格AllSEL,all!再恢复选择所有对象LESIZE,all,,,1,,,,,1!对所有对象进行单元划分前的分段设置LMESH,all!对所有几何线进行单元划分!=====在求解模块中，施加位移约束、外力，进行求解/soluNSEL,S,LOC,X,0!根据几何位置选择节点D,all,,,,,,ALL,,,,,!对所选择的节点施加位移约束AllSEL,all!再恢复选择所有对象NSEL,S,LOC,X,32!根据几何位置选择节点D,all,,,,,,,UY,,,,!对所选择的节点施加位移约束ALLSEL,all!再恢复选择所有对象!------基于几何关键点施加载荷FK,4,FY,-5000$FK,6,FY,-5000$FK,5,FY,-10000/replot!重画图形Allsel,all!选择所有信息(包括所有节点、单元和载荷等)solve!求解!=====进入一般的后处理模块/post1!后处理PLNSOL,U,Y,0,1.0!显示Y方向位移PLNSOL,U,X,0,1.0!显示X方向位移!------显示线单元轴力------ETABLE,bar_I,SMISC,1ETABLE,bar_J,SMISC,1PLLS,BAR_ I,BAR_J,0.5,1!画出轴力图finish!结束!%%%%%[ANSYS算例]3.4.2(2)%%%%%end%%%%%%【【ANSYS算例算例】】3.2.5(3)四杆桁架结构的有限元分析四杆桁架结构的有限元分析下面针对【典型例题】3.2.5(1)的问题，在ANSYS平台上，完成相应的力学分析。

输气管道受力分析（ANSYS建模）任务和要求：按照输气管道的尺寸及载荷情况,要求在ANSYS中建模，完成整个静力学分析过程。

求出管壁的静力场分布。

要求完成问题分析、求解步骤、程序代码、结果描述和总结五部分。

所给的参数如下：材料参数：弹性模量E=200Gpa; 泊松比0.26；外径R₁=0.6m；内径R₂=0.4m；壁厚t=0.2m。

输气管体内表面的最大冲击载荷P为1Mpa。

四.问题求解（一）．问题分析由于管道沿长度方向的尺寸远大于管道的直径，在计算过程中忽略管道的端面效应，认为在其长度方向无应变产生，即可将该问题简化为平面应变问题，选取管道横截面建立几何模型进行求解。

（二）．求解步骤定义工作文件名选择Utility Menu→File→Chang Jobname 出现Change Jobname对话框，在[/FILNAM] Enter new jobname 输入栏中输入工作名LEILIN10074723，并将New log and eror file 设置为YES，单击[OK]按钮关闭对话框定义单元类型1)选择Main Meun→Preprocessor→Element Type→Add/Edit/Delte命令，出现Element Type 对话框，单击[Add]按钮，出现Library of Element types对话框。

2）在Library of Element types复选框选择Strctural、Solid、Quad 8node 82,在Element type reference number输入栏中出入1，单击[OK]按钮关闭该对话框。

3. 定义材料性能参数1）单击Main Meun→Preprocessor→Material Props→Material models出现Define Material Behavion 对话框。

选择依次选择Structural、Linear、Elastic、Isotropic选项，出现Linear Isotropic Material Properties For Material Number 1对话框。

ANSYS实例分析——模型飞机机翼模态分析一，问题讲述。

如图所示为一模型飞机机翼，其长度方向横截面形状一致，机翼的一端固定在机体上，另一端为悬空自由端，试对机翼进行模态分析并显示机翼的模态自由度。

是根据一下的参数求解。

机翼材料参数：弹性模量EX=7GPa；泊松比PRXY=0.26；密度DENS=1500kg/m3。

机翼几何参数：A(0，0)；B(2，0)；C(2.5，0.2)；D(1.8，0.45)；E （1.1，0.3）。

问题分析该问题属于动力学中的模态分析问题。

在分析过程分别用直线段和样条曲线描述机翼的横截面形状，选择PLANE42和SOLID45单元进行求解。

求解步骤：第1 步：指定分析标题并设置分析范畴1.选取菜单途径Utility Menu>File>Change Title2.输入文字“Modal analysis of a model airplane wing”，然后单击OK。

3.选取菜单途径Main Menu>Preferences.4.单击Structure选项使之为ON，单击OK。

主要为其命名的作用。

第2 步：定义单元类型1.选取菜单途径:MainMenu>Preprocessor>Element Type>Add/Edit/Delete。

2.Element Types对话框将出现。

3.单击Add。

Library ofElement Types对话框将出现。

4.在左边的滚动框中单击“Structural Solid”。

5.在右边的滚动框中单击“Quad 4node 42”。

6.单击Apply。

7.在右边的滚动框中单击“Brick 8node 45”。

8.单击OK。

9.单击Element Types对话框中的Close按钮。

第3 步：指定材料性能1.选取菜单途径Main Menu>Preprocessor>MaterialProps>-Constant-Isot ropic。

ANSYS接触实例分析参考1．实例描述一个钢销插在一个钢块中的光滑销孔中。

已知钢销的半径是0.5 units, 长是2.5 units，而钢块的宽是 4 Units, 长4 Units,高为1 Units,方块中的销孔半径为0.49 units,是一个通孔。

钢块与钢销的弹性模量均为36e6，泊松比为0.3.由于钢销的直径比销孔的直径要大，所以它们之间是过盈配合。

现在要对该问题进行两个载荷步的仿真。

（1）要得到过盈配合的应力。

（2）要求当把钢销从方块中拔出时，应力，接触压力及约束力。

2．问题分析由于该问题关于两个坐标面对称，因此只需要取出四分之一进行分析即可。

进行该分析，需要两个载荷步：第一个载荷步，过盈配合。

求解没有附加位移约束的问题，钢销由于它的几何尺寸被销孔所约束，由于有过盈配合，因而产生了应力。

第二个载荷步，拔出分析。

往外拉动钢销1.7 units，对于耦合节点上使用位移条件。

打开自动时间步长以保证求解收敛。

在后处理中每10个载荷子步读一个结果。

本篇先谈第一个载荷步的计算。

下篇再谈第二个载荷步的计算。

3．读入几何体首先打开ANSYS APDL然后读入已经做好的几何体。

从【工具菜单】-->【File】-->【Read Input From】打开导入文件对话框找到ANSYS自带的文件（每个ansys都自带的）\Program Files\Ansys Inc\V145\ANSYS\data\models\block.inp【OK】后，四分之一几何模型被导入。

4．定义单元类型只定义实体单元的类型SOLID185。

至于接触单元，将在下面使用接触向导来定义。

5．定义材料属性只有线弹性材料属性：弹性模量36E6和泊松比0.36．划分网格打开MESH TOOL,先设定关键地方的网格划分份数然后在MESH TOOL中设定对两个体均进行扫略划分，在volumeSweeping中选择pick all，按下【Sweep】按钮，在主窗口中选择两个体，进行网格划分。

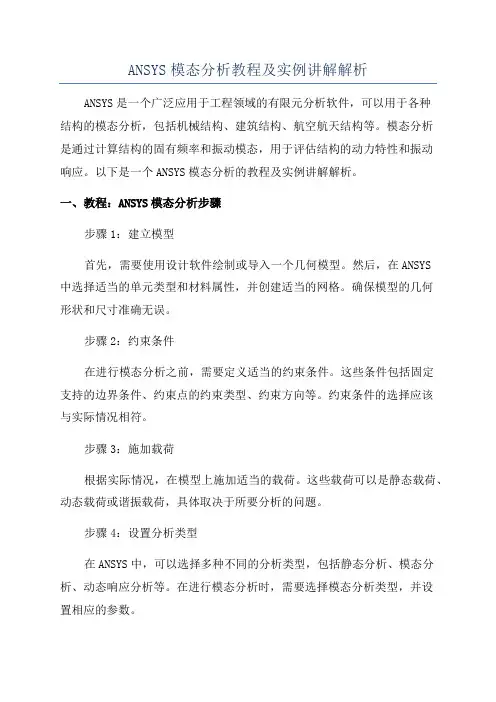

ANSYS模态分析教程及实例讲解解析ANSYS是一个广泛应用于工程领域的有限元分析软件，可以用于各种结构的模态分析，包括机械结构、建筑结构、航空航天结构等。

模态分析是通过计算结构的固有频率和振动模态，用于评估结构的动力特性和振动响应。

以下是一个ANSYS模态分析的教程及实例讲解解析。

一、教程：ANSYS模态分析步骤步骤1：建立模型首先，需要使用设计软件绘制或导入一个几何模型。

然后，在ANSYS中选择适当的单元类型和材料属性，并创建适当的网格。

确保模型的几何形状和尺寸准确无误。

步骤2：约束条件在进行模态分析之前，需要定义适当的约束条件。

这些条件包括固定支持的边界条件、约束点的约束类型、约束方向等。

约束条件的选择应该与实际情况相符。

步骤3：施加载荷根据实际情况，在模型上施加适当的载荷。

这些载荷可以是静态载荷、动态载荷或谐振载荷，具体取决于所要分析的问题。

步骤4：设置分析类型在ANSYS中，可以选择多种不同的分析类型，包括静态分析、模态分析、动态响应分析等。

在进行模态分析时，需要选择模态分析类型，并设置相应的参数。

步骤5：运行分析设置好分析类型和参数后，可以运行分析。

ANSYS将计算结构的固有频率和振动模态。

运行时间取决于模型的大小和复杂性。

步骤6：结果分析完成分析后，可以查看和分析计算结果。

ANSYS将生成包括固有频率、振动模态形态、振动模态形状等在内的结果信息。

可以使用不同的后处理技术，如模态形态分析、频谱分析等，对结果进行更详细的分析。

二、实例讲解：ANSYS模态分析以下是一个机械结构的ANSYS模态分析的实例讲解：实例：机械结构的模态分析1.建立模型：使用设计软件绘制机械结构模型，并导入ANSYS。

2.约束条件：根据实际情况，将结构的一些部分设置为固定支持的边界条件。

3.施加载荷：根据实际应用，施加恰当的静态载荷。

4.设置分析类型：在ANSYS中选择模态分析类型，并设置相应的参数，如求解方法、迭代次数等。

ANSYS接触实例分析参考ANSYS是工程仿真领域广泛使用的一种有限元分析软件。

在实际工程中，接触问题经常出现，例如机械装配中的接触、摩擦、磨损等现象需要进行分析和优化。

本文将介绍几个ANSYS接触实例，并分析其分析方法和结果。

第一个实例是机械装配中的接触分析。

假设有一个由两个金属块组成的简单装配，要分析它们之间的接触情况。

首先需要建立两个金属块的几何模型，并进行网格划分。

然后，使用ANSYS中的接触分析模块，设置接触类型、接触参数和材料特性等。

接着，施加相应的边界条件和载荷条件，运行分析并获取接触压力和接触面积等结果。

最后，根据结果对接触情况进行评估和优化。

第二个实例是摩擦接触问题的分析。

假设有一个由摩擦带和基体组成的摩擦副，需要分析摩擦力和热量的分布。

首先需要建立摩擦带和基体的几何模型，并进行网格划分。

然后，使用ANSYS中的摩擦接触分析模块，设置摩擦带和基体的材料特性、摩擦系数和接触压力等参数。

接着，施加相应的边界条件和载荷条件，运行分析并获取摩擦力、摩擦热量和温度分布等结果。

最后，根据结果对摩擦副的性能进行评估和优化。

第三个实例是磨损接触问题的分析。

假设有一个由金属零件和砂轮组成的磨削装置，需要分析金属零件表面的磨损情况。

首先需要建立金属零件和砂轮的几何模型，并进行网格划分。

然后，使用ANSYS中的磨损接触分析模块，设置金属零件和砂轮的材料特性、初始接触压力和磨粒等参数。

接着，施加相应的边界条件和载荷条件，运行分析并获取磨损量、磨损深度和磨损形貌等结果。

最后，根据结果对磨削装置进行评估和优化。

以上三个实例只是ANSYS接触分析的一小部分应用，接触分析的对象和问题种类都非常多样。

在实际工程中，可以根据具体问题的特点选择不同的接触分析方法和技术，以获取更准确和可靠的结果。

同时，还可以通过对接触问题的分析和优化，改善产品的性能和可靠性，提高工程效率和经济效益。

总结起来，ANSYS接触实例分析主要包括机械装配中的接触分析、摩擦接触问题的分析和磨损接触问题的分析。

ANSYS案例——20例ANSYS经典实例】针对【典型例题】3.3.7(1)的模型，即如图3-19所示的框架结构，其顶端受均布力作用，用有限元方法分析该结构的位移。

结构中各个截面的参数都为：113.010PaE=，746.510mI-=，426.810mA-=，相应的有限元分析模型见图3-20。

在ANSYS平台上，完成相应的力学分析。

图3-19框架结构受一均布力作用图3-20单元划分、节点位移及节点上的外载解答对该问题进行有限元分析的过程如下。

1．基于图形界面的交互式操作(tepbytep)(1)进入ANSYS(设定工作目录和工作文件)程序→ANSYS→ANSYSInteractive→Workingdirectory(设置工作目录)→Initialjobname(设置工作文件名):beam3→Run→OK(2)设置计算类型(3)选择单元类型(4)定义材料参数ANSYSMainMenu:Preproceor→MaterialProp→MaterialModel→Struc tural→Linear→Elatic→Iotropic:E某:3e11(弹性模量)→OK→鼠标点击该窗口右上角的“”来关闭该窗口(5)定义实常数以确定平面问题的厚度ANSYSMainMenu:Preproceor→RealContant…→Add/Edit/Delete→Add→Type1Beam3→OK→RealContantSetNo:1(第1号实常数),Cro-ectionalarea:6.8e-4(梁的横截面积)→OK→Cloe(6)生成几何模型生成节点ANSYSMainMenu:Preproceor→Modeling→Creat→Node→InActiveCS→Nodenumber1→某:0,Y:0.96,Z:0→Apply→Nodenumber2→某:1.44,Y:0.96,Z:0→Apply→Nodenumber3→某:0,Y:0,Z:0→Apply→Nodenumber4→某:1.44,Y:0,Z:0→OK生成单元ANSYSMainMenu:Preproceor→Modeling→Create→Element→AutoNum bered→ThruNode→选择节点1，2(生成单元1)→apply→选择节点1，3(生成单元2)→apply→选择节点2，4(生成单元3)→OK(7)模型施加约束和外载左边加某方向的受力ANSYSMainMenu:Solution→DefineLoad→Apply→Structural→Force/Moment→OnNode→选择节点1→apply→Directionofforce:F某→VALUE：3000→OK→上方施加Y方向的均布载荷ANSYSMainMenu:Solution→DefineLoad→Apply→Structural→Preure→OnBeam→选取单元1(节点1和节点2之间)→apply→VALI：4167→VALJ：4167→OK左、右下角节点加约束(8)分析计算(9)结果显示(10)退出系统(11)计算结果的验证与MATLAB支反力计算结果一致。

ANSYS机械工程应用精华30例本文将介绍30个关于ANSYS机械工程应用的精华案例，包括结构分析、流体动力学、传热分析等多个方面。

结构分析1.案例1：汽车车身的弯曲性能分析使用ANSYS进行车身的有限元分析，确定车身在道路上行驶过程中的弯曲程度和扭曲情况。

2.案例2：飞机机翼的应力和变形分析使用ANSYS对飞机机翼进行有限元分析，以评估其在不同飞行条件下的应力和变形情况。

3.案例3：建筑结构的地震响应分析使用ANSYS进行地震响应分析，预测建筑结构在地震中的位移、速度和加速度等动态响应。

4.案例4：管道支架的疲劳寿命分析使用ANSYS进行管道支架的疲劳寿命分析，以确定其可靠性和寿命。

5.案例5：导轨系统的刚度和振动分析使用ANSYS对导轨系统进行刚度和振动分析，以提高导轨系统的性能和稳定性。

流体动力学6.案例6：风力发电机叶片的气动性能分析使用ANSYS进行风力发电机叶片的流动分析，以确定其气动性能和发电效率。

7.案例7：涡轮机的流动特性分析使用ANSYS对涡轮机的流动特性进行数值模拟，以改进其效率和性能。

8.案例8：水泵系统的压力分布和流量分析使用ANSYS对水泵系统进行压力和流量分析，以优化其设计和性能。

9.案例9：船舶的航行阻力和流场分析使用ANSYS对船舶进行流体动力学分析，研究其航行阻力和流场特性。

10.案例10：油气管道的流量和压力损失分析使用ANSYS对油气管道进行流体分析，以评估管道系统中的压力损失和流量分布。

传热分析11.案例11：电子器件的热管理分析使用ANSYS进行电子器件的传热分析，以提高散热效率并防止温度过高。

12.案例12：热交换器的传热性能分析使用ANSYS对热交换器进行传热分析，以评估其传热性能和热效率。

13.案例13：混凝土结构的温度变化分析使用ANSYS对混凝土结构进行传热分析，以预测其温度变化情况。

14.案例14：玻璃窗的热传导和辐射分析使用ANSYS对玻璃窗进行热传导和辐射分析，以改善建筑的保温性能。

《有限元教程》20例ANSYS经典实例有限元方法在工程领域中有着广泛的应用，能够对各种结构进行高效精确的分析和设计。

其中，ANSYS作为一种强大的有限元分析软件，被广泛应用于各个工程领域。

下面将介绍《有限元教程》中的20个ANSYS经典实例。

1.悬臂梁的静力分析：通过加载和边界条件，研究悬臂梁的变形和应力分布。

2.弯曲梁的非线性分析：通过加载和边界条件，研究受弯曲梁的非线性变形和破坏。

3.柱体的压缩分析：研究柱体在压缩载荷作用下的变形和应力分布。

4.钢筋混凝土梁的受弯分析：通过添加混凝土和钢筋材料属性，研究梁的受弯变形和应力分布。

5.圆盘的热传导分析：根据热传导方程，研究圆盘内部的温度分布。

6.输电线杆的静力分析：研究输电线杆在风载荷和重力作用下的变形和应力分布。

7.轮胎的动力学分析：通过加载和边界条件，研究轮胎在不同路面条件下的变形和应力分布。

8.支架的模态分析：通过模态分析，研究支架的固有频率和振型。

9.汽车车身的碰撞分析：通过加载和边界条件，研究汽车车身在碰撞中的变形和应力分布。

10.飞机翼的气动分析：根据飞机翼的气动特性，研究翼面上的气压分布和升力。

11.汽车车身的优化设计：通过参数化建模和优化算法，寻找最佳的车身结构设计。

12.轮毂的疲劳分析：根据材料疲劳寿命曲线，研究轮毂在不同载荷下的寿命。

13.薄膜材料的热应力分析：根据热应力理论，研究薄膜材料在不同温度下的应变和应力。

14.壳体结构的模态分析：通过模态分析，研究壳体结构的固有频率和振型。

15.地基基础的承载力分析：通过加载和边界条件，研究地基基础的变形和应力分布。

16.水坝的稳定性分析：根据水力和结构力学，研究水坝的稳定性和安全性。

17.风机叶片的动态分析：通过加载和边界条件，研究风机叶片在不同风速下的变形和应力分布。

18.圆筒容器的蠕变分析：根据蠕变理论，研究圆筒容器在持续加载下的变形和应力。

19.桥梁结构的振动分析：通过模态分析，研究桥梁结构的固有频率和振型。

实例1：某一潜水艇可以简化为一圆筒，它由三层组成，最外面一层为不锈钢，中间为玻纤隔热层，最里面为铝层，筒内为空气，筒外为海水，求内外壁面温度及温度分布。

几何参数：筒外径30 feet总壁厚2 inch不锈钢层壁厚0.75inch玻纤层壁厚 1 inch铝层壁厚0.25i nch筒长200 feet导热系数不锈钢8.27BTU/hr.ft. o F玻纤0.028 BTU/hr.ft. o F铝117.4 BTU/hr.ft. o F边界条件空气温度70 o F海水温度44.5 o F空气对流系数2.5 BTU/hr.ft 2.0F海水对流系数80 BTU/hr.ft 2.o F沿垂直于圆筒轴线作横截面，得到一圆环，取其中1度进行分析，如图示。

空气'玻璃纤维、1*:不锈钢:3/+M海水R15 feet/filename ，Steady1 /title ，Steady-state thermal analysis of submarine /units ，BFT Ro=15 !外径(ft)Rss=15-(0.75/12) ! 不锈钢层内径ft) Rins=15-(1.75/12) ! 玻璃纤维层内径(ft) Ral=15-(2/12) ! 铝层内径(ft) Tair=70 ! 潜水艇内空气温度Tsea=44.5 !海水温度Kss=8.27 ! 不锈钢的导热系数(BTU/hr.ft.oF) Kins=0.028 ! 玻璃纤维的导热系数(BTU/hr.ft.oF)Kal=117.4 ! 铝的导热系数(BTU/hr.ft.oF) Hair=2.5 ! 空气的对流系数(BTU/hr.ft2.oF) Hsea=80 ! 海水的对流系数(BTU/hr.ft2.oF) prep7et，1，plane55 !定义二维热单元mp，kxx ，1，Kss !设定不锈钢的导热系数mp，kxx ，2，Kins !设定玻璃纤维的导热系数mp，kxx ，3，Kal !设定铝的导热系数pcirc，Ro，Rss，-0.5，0.5 !创建几何模型pcirc ，Rss，Rins ，-0.5 ，0.5 pcirc ，Rins，Ral，-0.5 ，0.5 aglue，all numcmp，area lesize，1，，，16 !设定划分网格密度lesize，4，，，4 lesize，14，，，5 lesize，16，，，2 Mshape，2 ! 设定为映射网格划分mat，1 amesh，1 mat，2 amesh，2 mat，3 amesh，3 /SOLUSFL，11，CONV ，HAIR ，，TAIR ! 施加空气对流边界SFL，1，CONV ，HSEA ，，TSEA !施加海水对流边界SOLVE /POST1PLNSOL ！输出温度彩色云图finish实例2一圆筒形的罐有一接管，罐外径为 3英尺，壁厚为0.2英尺，接管外径为0.5英尺，壁厚为0.1英尺，罐与接管的轴线垂直且接管远离罐的端部。
