建筑平面图的形成概述
- 格式：ppt
- 大小：821.50 KB
- 文档页数：12
下载文档原格式
合集下载
建筑总平面图的识读知识讲解
坐标网有两种形式：测量坐标网和建筑坐标网
测量坐标 建筑坐标
与地形图同比例的50m×50m或100m×100m的方格网。 X 为南北方向轴线， X的增量在X轴线上； Y为东西方向轴线， Y 的增量在Y轴线上。测量坐标网交叉处画成十字线。
建筑物、构筑物平面两方向与测量坐标网不平行时常用。A轴相 当于测量坐标中的 X轴， B轴相当于测量坐标中的 Y轴，选适 当位置作坐标原点。
2、从图中可知，新建教学楼为 _______层，长______，宽 _______,建筑面积为_______，它 的定位是以__________为依据。新 建教学楼的北墙与原有道路平行，且 相距_________。两栋新建教学楼 的距离为__________。
3、由等高线可以看出该学校的地形 是_________，新建教学楼外的标 高为________，室内标高为 _________，室内外的高差为 __________m。
标高按零点位置不同分为绝对标高和相对标高。 绝对标高是以我国青岛黄海平均海平面作为零点测量大地点标
高。 相对标高是以新建建筑物首层室内地坪作为零点确定的建筑物
各部位标高。
建筑总平面图的标高通常为绝对标高。 标高要标注新建建筑物首层室内地面上表面及室外地面的绝对标高。
三、总平面图读图
1、本图的名称为________，比例 为______。图右下角用粗实线画出 的两栋相同的是___________，用 细实线画出的是___________，左 下角用虚线画出的是_______。
一、建筑平面图的形成和用途
形成：
建筑总平面图是假设在新建建筑基地一定范围内的正上方向下投影所得到 的水平投影图，它主要表达建筑物的总体布局，新建和原有建筑物的位置、 朝向，道路，室外附属设施，绿化及工程地区和周围地形、地貌等情况的图 纸。
测量坐标 建筑坐标
与地形图同比例的50m×50m或100m×100m的方格网。 X 为南北方向轴线， X的增量在X轴线上； Y为东西方向轴线， Y 的增量在Y轴线上。测量坐标网交叉处画成十字线。
建筑物、构筑物平面两方向与测量坐标网不平行时常用。A轴相 当于测量坐标中的 X轴， B轴相当于测量坐标中的 Y轴，选适 当位置作坐标原点。
2、从图中可知，新建教学楼为 _______层，长______，宽 _______,建筑面积为_______，它 的定位是以__________为依据。新 建教学楼的北墙与原有道路平行，且 相距_________。两栋新建教学楼 的距离为__________。
3、由等高线可以看出该学校的地形 是_________，新建教学楼外的标 高为________，室内标高为 _________，室内外的高差为 __________m。
标高按零点位置不同分为绝对标高和相对标高。 绝对标高是以我国青岛黄海平均海平面作为零点测量大地点标
高。 相对标高是以新建建筑物首层室内地坪作为零点确定的建筑物
各部位标高。
建筑总平面图的标高通常为绝对标高。 标高要标注新建建筑物首层室内地面上表面及室外地面的绝对标高。
三、总平面图读图
1、本图的名称为________，比例 为______。图右下角用粗实线画出 的两栋相同的是___________，用 细实线画出的是___________，左 下角用虚线画出的是_______。
一、建筑平面图的形成和用途
形成：
建筑总平面图是假设在新建建筑基地一定范围内的正上方向下投影所得到 的水平投影图，它主要表达建筑物的总体布局，新建和原有建筑物的位置、 朝向，道路，室外附属设施，绿化及工程地区和周围地形、地貌等情况的图 纸。
建筑施工图——平面图
建筑室内设计
建筑平面图
一、 建筑平面图的形成及作用
1、形成：建筑平面图实际上是房屋的水平剖面图（屋顶平
面图除外）。它是假想用一水平的剖切面在房屋的门窗洞口 处（一般在窗台上方）将整幢房屋剖开后，移去剖切平面以 上的部分，将剩余的部分向下在水平投影面上作正投影所得 到的图样。
2、作用：主要反映建筑物的平面形状、水平方向各部分（如
2. 规定要求
（廓线以及剖切符号； 中粗实线：未剖切到的可见轮廓线，如窗台、花台、台阶、梯
段等以及门的开启符号和尺寸起止符号； 细实线： 其他图形线，如图例线、尺寸线、尺寸界线、标高
符号、轴线圆圈等。 细单点长画线：定位轴线。
2. 规定要求
（4）图例。
由于建筑平面图一般采用较小的比例，所以门、窗 、孔洞、烟道、花隔等构造和配件均应按规定的图例表 示。
2. 规定要求
（1）图名、比例。
建筑平面图的图名通常由它表示的楼层而定，如底层平 面图、屋顶平面图等。平面图可以采用1:50、1:100、1:150 、1:200、1:300 等比例绘制，其中1:100 的比例在实际工程 中最为常用。比例应注写在图名的右侧。
（2）定位轴线及编号
横向定位轴线 纵向定位轴线
出入口、楼梯间、走廊、房间、阳台等）的布置和组合关系、 墙或柱的布置以及门窗等其他构配件的类型、位置和大小等情 况。在施工过程中，可作为施工放线、砌筑墙体、安装门窗、 施工备料及编制预算的依据，是施工图中最基本图之一。
二、 建筑平面图的图示内容及规定要求
1. 图示内容
一般情况下，建筑平面图应包括: 底层平面图 标准层（中间层）平面图 顶层平面图 屋顶平面图 此外，有的建筑还有地下层平面图
门和窗还应分别进行编号。门的代号为M，窗的代 号为C，同一类型的门或窗编号应相同，如M1、C1 等 。当门窗采用标准图时，应注写出标准图编号及门窗编 号。图中会在适当的位置给出门窗表，它是为了计算出 每幢房屋不同类型的门窗数量。
建筑平面图
一、 建筑平面图的形成及作用
1、形成：建筑平面图实际上是房屋的水平剖面图（屋顶平
面图除外）。它是假想用一水平的剖切面在房屋的门窗洞口 处（一般在窗台上方）将整幢房屋剖开后，移去剖切平面以 上的部分，将剩余的部分向下在水平投影面上作正投影所得 到的图样。
2、作用：主要反映建筑物的平面形状、水平方向各部分（如
2. 规定要求
（廓线以及剖切符号； 中粗实线：未剖切到的可见轮廓线，如窗台、花台、台阶、梯
段等以及门的开启符号和尺寸起止符号； 细实线： 其他图形线，如图例线、尺寸线、尺寸界线、标高
符号、轴线圆圈等。 细单点长画线：定位轴线。
2. 规定要求
（4）图例。
由于建筑平面图一般采用较小的比例，所以门、窗 、孔洞、烟道、花隔等构造和配件均应按规定的图例表 示。
2. 规定要求
（1）图名、比例。
建筑平面图的图名通常由它表示的楼层而定，如底层平 面图、屋顶平面图等。平面图可以采用1:50、1:100、1:150 、1:200、1:300 等比例绘制，其中1:100 的比例在实际工程 中最为常用。比例应注写在图名的右侧。
（2）定位轴线及编号
横向定位轴线 纵向定位轴线
出入口、楼梯间、走廊、房间、阳台等）的布置和组合关系、 墙或柱的布置以及门窗等其他构配件的类型、位置和大小等情 况。在施工过程中，可作为施工放线、砌筑墙体、安装门窗、 施工备料及编制预算的依据，是施工图中最基本图之一。
二、 建筑平面图的图示内容及规定要求
1. 图示内容
一般情况下，建筑平面图应包括: 底层平面图 标准层（中间层）平面图 顶层平面图 屋顶平面图 此外，有的建筑还有地下层平面图
门和窗还应分别进行编号。门的代号为M，窗的代 号为C，同一类型的门或窗编号应相同，如M1、C1 等 。当门窗采用标准图时，应注写出标准图编号及门窗编 号。图中会在适当的位置给出门窗表，它是为了计算出 每幢房屋不同类型的门窗数量。
建筑总平面图
1：1000、1：2000 等。 表1.8 绘图所用的比例 1∶1、1∶2、1∶5、1∶10、1∶20、1∶50、 常用比 1∶100、1∶150、1∶200、1∶500、1∶1000、 1∶2000、1∶5000、1∶10000、1∶20000、 例 1∶50000、1∶100000、1∶200000 1∶3、1∶4、1∶6、1∶15、1∶25、1∶30、 可用比 1∶40、1∶60、1∶80、1∶250、1∶300、 例 1∶400、1∶600
建筑总平面图与首页图
建筑总平面图简称为总平面图 1、总平面图的形成 建筑总平面图是假设在建设区的 上空向下投影所得的水平投影图。
2、总平面图的作用
总平面图主要表达拟建房屋的位置和朝向， 与原有建筑物的关系，周围道路、绿化布 置及地形地貌等内容。 它可作为拟建房屋定位、施工放线、土方 施工以及施工总平面布置的依据。
草坪
6、首页图
首页图是建筑施工图的第一页，它的内容一般包括：图纸目录、设 计总说明、建筑装修及工程做法、门窗表等
6、首页图
（6）看新建房屋的标高。 （7）了解道路交通及管线布置情况 。主要表示道路位置、走向以及与新建建筑的联系等。 （8）了解绿化、美化标高 新建房屋的底 层平面轮廓
计划建造 的房屋 房屋的层数
花坛 室外整平地坪 的绝对标高 应拆除的 建筑物 阔叶乔木
（1）看图名、比例、图例及有关的文字说明 。 （2）了解拟建建筑、原有建筑物位置、形状。 • 在总平面图上将建筑物分成五种情况，即新建建筑物、原有建筑物、计划扩建的预留地或建 筑物、拆除的建筑物和新建的地下建筑物或构筑物，当我们阅读总平面图时，要区分哪些是 新建建筑物、哪些是原有建筑物。在设计中，为了清楚表示建筑物的总体情况，一般还在总 平面图中建筑物的右上角以点数或数字表示楼房层数。
建筑总平面图与首页图
建筑总平面图简称为总平面图 1、总平面图的形成 建筑总平面图是假设在建设区的 上空向下投影所得的水平投影图。
2、总平面图的作用
总平面图主要表达拟建房屋的位置和朝向， 与原有建筑物的关系，周围道路、绿化布 置及地形地貌等内容。 它可作为拟建房屋定位、施工放线、土方 施工以及施工总平面布置的依据。
草坪
6、首页图
首页图是建筑施工图的第一页，它的内容一般包括：图纸目录、设 计总说明、建筑装修及工程做法、门窗表等
6、首页图
（6）看新建房屋的标高。 （7）了解道路交通及管线布置情况 。主要表示道路位置、走向以及与新建建筑的联系等。 （8）了解绿化、美化标高 新建房屋的底 层平面轮廓
计划建造 的房屋 房屋的层数
花坛 室外整平地坪 的绝对标高 应拆除的 建筑物 阔叶乔木
（1）看图名、比例、图例及有关的文字说明 。 （2）了解拟建建筑、原有建筑物位置、形状。 • 在总平面图上将建筑物分成五种情况，即新建建筑物、原有建筑物、计划扩建的预留地或建 筑物、拆除的建筑物和新建的地下建筑物或构筑物，当我们阅读总平面图时，要区分哪些是 新建建筑物、哪些是原有建筑物。在设计中，为了清楚表示建筑物的总体情况，一般还在总 平面图中建筑物的右上角以点数或数字表示楼房层数。
建筑平面图的形成名称及图示方法

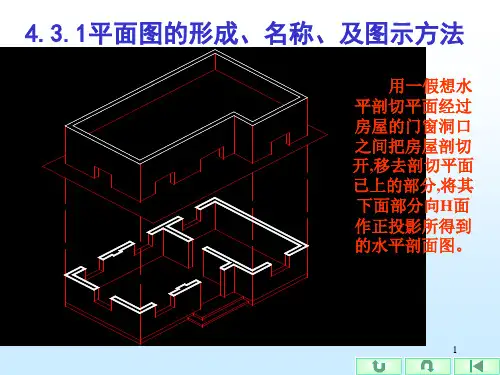

4.3.1平面图的形成、名称、及图示方法
用一假想水 平剖切平面经过 房屋的门窗洞口 之间把房屋剖切 开,移去剖切平面 已上的部分,将其 下面部分向H面 作正投影所得到 的水平剖面图。
1
一般情况下，房屋有几层就应画几个平面图，并在图的下 方标注相应的图名，如“底层平面图”、“二层平面图”等 。图名下方应加一粗实线，图名右方标注比例。当房屋中间 若干层的平面布局，构造情况完全一致时，则可用一个平面 图来表达这相同布局的若干层，称之为标准层平面图。
2
3
4
5
4.3.2 平面图的内容 和作用
建筑平面图是用以表达房屋建筑的平面形状，房间布置，内外交通 联系，以及墙、柱、门窗等构配件的位置、尺寸、材料和做法等内容 的图样。建筑平面图简称“平面图”。
平面图是建筑施工图的主要图样之一。是施工过程中，房屋的定位 放线、砌墙、设备安装、装修及编制概预算、备料等的重要依据。
21
4.3.4建筑平面图的 画图步骤
(a). 画墙柱的定位轴线
(b). 画墙厚、开门窗
22
(c). 加重、画细部
(d).标注尺寸、图名及比例
23
小结
建筑平面图是整套建筑图中最为重要 的图纸之一。要求我们熟练的掌握平面图 的形成、常用的图例、平面图所包括的内 容、画图的步骤以及尺寸标注等内容。能 熟练的画出符合国家标准的建筑平面图。
A
2号主轴线 后附加的第 1根轴线
12
B号主轴线 后附加的第 3根轴线
3B
1号主轴根轴线
3 0A
(a)
(b)
(c)
(d)
(e)
(f)
定位轴线 的编号注写在轴线端部的Ф8-10的细线圆内。横向轴线：从左
用一假想水 平剖切平面经过 房屋的门窗洞口 之间把房屋剖切 开,移去剖切平面 已上的部分,将其 下面部分向H面 作正投影所得到 的水平剖面图。
1
一般情况下，房屋有几层就应画几个平面图，并在图的下 方标注相应的图名，如“底层平面图”、“二层平面图”等 。图名下方应加一粗实线，图名右方标注比例。当房屋中间 若干层的平面布局，构造情况完全一致时，则可用一个平面 图来表达这相同布局的若干层，称之为标准层平面图。
2
3
4
5
4.3.2 平面图的内容 和作用
建筑平面图是用以表达房屋建筑的平面形状，房间布置，内外交通 联系，以及墙、柱、门窗等构配件的位置、尺寸、材料和做法等内容 的图样。建筑平面图简称“平面图”。
平面图是建筑施工图的主要图样之一。是施工过程中，房屋的定位 放线、砌墙、设备安装、装修及编制概预算、备料等的重要依据。
21
4.3.4建筑平面图的 画图步骤
(a). 画墙柱的定位轴线
(b). 画墙厚、开门窗
22
(c). 加重、画细部
(d).标注尺寸、图名及比例
23
小结
建筑平面图是整套建筑图中最为重要 的图纸之一。要求我们熟练的掌握平面图 的形成、常用的图例、平面图所包括的内 容、画图的步骤以及尺寸标注等内容。能 熟练的画出符合国家标准的建筑平面图。
A
2号主轴线 后附加的第 1根轴线
12
B号主轴线 后附加的第 3根轴线
3B
1号主轴根轴线
3 0A
(a)
(b)
(c)
(d)
(e)
(f)
定位轴线 的编号注写在轴线端部的Ф8-10的细线圆内。横向轴线：从左
建筑平面设计
了按交通要求设计，还要根据建筑物的耐火等级、层数和过道中通行人 数的多少决定。其具体数值见表3-3。 (2)楼梯。楼梯是多层建筑中常用的垂直交通联系手段，应根据使用要 求选择合适的形式、布置适当的位置，根据使用性质、人流通行情况及 防火规范综合确定楼梯的宽度及数量，并根据使用对象和使用场合选择 最舒适的坡度。
安静的环境，因此应与其他使用部分适当分隔。在进行建筑平面组合时， 首先将组成建筑物的各个使用房间进行功能分区，以确定各部分的联系 与分隔，使平面组合更趋合理。 4.房间使用顺序及交通路线的组织
上一页 下一页 返回
3. 3功能组织与平面组合设计
在建筑物中不同使用性质的房间或各个部分，在使用过程中通常有一定 的先后顺序，这将影响到建筑平面的布局方式，平面组合时要很好地考 虑这些先后顺序，应以公共人流交通路线为主导线，不同性质的交通路 线应明确分开。
上一页 下一页 返回
3 .2房间的平面设计
5.门窗在房间平面中的布置 (1)门的宽度、数量和开启方式。 ①门的最小宽度取决于通行人流股数、需要通过门的家具及设备的大小
等因素(图3-6)。 ②对于室内面积较大，活动人数较多的房间，必须相应增加门的宽度或
门的数量。 ③门的开启方式。一般房间的门宜内开;影剧场、体育馆观众厅的疏散门
上一页
返回
3. 3功能组织与平面组合设计
3. 3. 1功能组织原则
在进行平面的功能组织时，要根据具体设计要求，掌握以下几个原则。 1.房间的主次关系 在建筑中由于各类房间使用性质的差别，有的房间处于主要地位，有的
则处于次要地位，在进行平面组合时，根据它们的功能特点，通常将主 要使用房间放在朝向好、比较安静的位置，以取得较好的日照、通风条 件;公共活动的主要使用房间的位置应在出入和疏散方便、人流导向比较 明确的部位。例如学校教学楼中的教室、实验室等，应是主要的使 2.房间的内外关系
安静的环境，因此应与其他使用部分适当分隔。在进行建筑平面组合时， 首先将组成建筑物的各个使用房间进行功能分区，以确定各部分的联系 与分隔，使平面组合更趋合理。 4.房间使用顺序及交通路线的组织
上一页 下一页 返回
3. 3功能组织与平面组合设计
在建筑物中不同使用性质的房间或各个部分，在使用过程中通常有一定 的先后顺序，这将影响到建筑平面的布局方式，平面组合时要很好地考 虑这些先后顺序，应以公共人流交通路线为主导线，不同性质的交通路 线应明确分开。
上一页 下一页 返回
3 .2房间的平面设计
5.门窗在房间平面中的布置 (1)门的宽度、数量和开启方式。 ①门的最小宽度取决于通行人流股数、需要通过门的家具及设备的大小
等因素(图3-6)。 ②对于室内面积较大，活动人数较多的房间，必须相应增加门的宽度或
门的数量。 ③门的开启方式。一般房间的门宜内开;影剧场、体育馆观众厅的疏散门
上一页
返回
3. 3功能组织与平面组合设计
3. 3. 1功能组织原则
在进行平面的功能组织时，要根据具体设计要求，掌握以下几个原则。 1.房间的主次关系 在建筑中由于各类房间使用性质的差别，有的房间处于主要地位，有的
则处于次要地位，在进行平面组合时，根据它们的功能特点，通常将主 要使用房间放在朝向好、比较安静的位置，以取得较好的日照、通风条 件;公共活动的主要使用房间的位置应在出入和疏散方便、人流导向比较 明确的部位。例如学校教学楼中的教室、实验室等，应是主要的使 2.房间的内外关系
12 建筑平面图的形成和图示内容
✓ 建筑详图定位轴线的标注
03 平面图的图示内容和图示方法
4 平面图房间的名称、尺寸、
标高及室内踏步、楼梯的上 下方向和级数等
室内标高
楼层标高为建筑标高，相 对标高；不同房间有标高 差时应标出，或说明
房间名称 平面图中每个房间应标注房间 名称，或在直径6mm的圆圈中
注写编号，并在图纸中列出每 楼梯上下方 个编号代表的房间 向和级数 楼梯的上下级数为本层到
01 平面图的形成和作用
作用 建筑平面图
建筑平面图用来表示房屋的平面布置情况， 是进行施工放线、砌墙和安装门窗等工作 的依据。
02 平面图的数量 和命名
02 平面图的数量和命名
平面图以楼层编号包括
地下二层平面图 地下一层平面图 首层平面图 二层平面图 ……
02 平面图的数量和命名
应绘出
✓ 首层平面图 ✓ 中间层平面图 ✓ 顶层平面图
当中间层平面图相同，可绘制一个平面图表 示，在该平面图上标注各楼层相应的标高。
02 平面图的数量和命名
局部平面图 为了更清楚房间的布置，通常采用较大的比例 绘制某些房间的平面图，如厨房、卫生间等
03 平面图的图示内 容和图示方法
03 平面图的图示内容和图示方法
✓ 平面图的方向宜与总图方向一致。 ✓ 平面图的长边宜与横式幅面图纸的长边一致。 ✓ 在同一张图纸上绘制多于一层的平面图时，
2绘出被剖切到及未被剖切到
的建筑构配件的的轮廓
门口线 门扇
门窗的编号方法 门 填充按墙照顺序编号M1、M2
按照规格编号M1024，宽度1000mm高 度2400mm
框架柱
门窗的编号方法
窗
按照顺序编号C1、C2 按照规格编号C1824，宽度1800mm高
03 平面图的图示内容和图示方法
4 平面图房间的名称、尺寸、
标高及室内踏步、楼梯的上 下方向和级数等
室内标高
楼层标高为建筑标高，相 对标高；不同房间有标高 差时应标出，或说明
房间名称 平面图中每个房间应标注房间 名称，或在直径6mm的圆圈中
注写编号，并在图纸中列出每 楼梯上下方 个编号代表的房间 向和级数 楼梯的上下级数为本层到
01 平面图的形成和作用
作用 建筑平面图
建筑平面图用来表示房屋的平面布置情况， 是进行施工放线、砌墙和安装门窗等工作 的依据。
02 平面图的数量 和命名
02 平面图的数量和命名
平面图以楼层编号包括
地下二层平面图 地下一层平面图 首层平面图 二层平面图 ……
02 平面图的数量和命名
应绘出
✓ 首层平面图 ✓ 中间层平面图 ✓ 顶层平面图
当中间层平面图相同，可绘制一个平面图表 示，在该平面图上标注各楼层相应的标高。
02 平面图的数量和命名
局部平面图 为了更清楚房间的布置，通常采用较大的比例 绘制某些房间的平面图，如厨房、卫生间等
03 平面图的图示内 容和图示方法
03 平面图的图示内容和图示方法
✓ 平面图的方向宜与总图方向一致。 ✓ 平面图的长边宜与横式幅面图纸的长边一致。 ✓ 在同一张图纸上绘制多于一层的平面图时，
2绘出被剖切到及未被剖切到
的建筑构配件的的轮廓
门口线 门扇
门窗的编号方法 门 填充按墙照顺序编号M1、M2
按照规格编号M1024，宽度1000mm高 度2400mm
框架柱
门窗的编号方法
窗
按照顺序编号C1、C2 按照规格编号C1824，宽度1800mm高
平面图、立面图、剖面图包含的图纸信息该如何看
01建筑平面图2、建筑平面图的图线5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
施工图常用符号图例大全请参考↓↓↓很实用的施工图常用符号及图例大全（一）底层平面图的识读1．了解平面图的图名、比例。
2．了解建筑的朝向。
3．了解建筑的平面布置。
4．了解建筑平面图上的尺寸。
建筑平面图上标注的尺寸均为未经装饰的结构表面尺寸。
建筑占地面积为首层外墙外边线所包围的面积。
平面面积利用系数K=使用面积/建筑面积×100%5．了解建筑中各组成部分的标高情况。
尺寸等内容。
建筑立面图一、立面图的形成、用途与命名方式在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图，简称立面图。
立面图主要反映房屋各部位的高度、外貌和装修要求，是建筑外装修的主要依据。
立面图的命名方式有三种：1、用朝向命名：建筑物的某个立面面向那个方向，就称为那个方向的立面图。
2、按外貌特征命名：将建筑物反映主要出入口或比较显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图。
1、基本内容（1）建筑立面图主要表明建筑物外立面的形状；一般只标出图两端的轴线及编号，其编号应与平面图一致。
（2）图线在立面图上，门窗应按标准规定的图例画出。
（4）尺寸注法2．从立面图上了解建筑的高度。
6．建立建筑物的整体形状。
建筑剖面图梁、板涂黑。
但宜画出楼地面、屋面的面层线。
1．先了解剖面图的剖切位置与编号。
平面图、立面图、剖面图全方位看懂图纸
平面图、立面图、剖面图全方位看懂图纸01建筑平面图一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。
由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
门的开启线用细实线表示。
3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多。
三、建筑平面图的图示内容1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
建筑平面图的识读
6．3 建筑平面图6．3．1 建筑平面图的形成和用途建筑平面图，简称平面图，它是假想用一水平剖切平面将房屋沿窗台以上适当部位剖切开来，对剖切平面以下部分所作的水平投影图。
平面图通常用1：50、1：100、1：200的比例绘制，它反映出房屋的平面形状、大小和房间的布置、墙（或柱）的位置、厚度、材料、门窗的位置、大小、开启方向等情况，作为施工时放线、砌墙、安装门窗、室内外装修及编制预算等的重要依据。
6．3．2 建筑平面图的图示方法当建筑物各层的房间布置不同时应分别画出各层平面图；若建筑物的各层布置相同，则可以用两个或三个平面图表达，即只画底层平面图和楼层平面图（或顶层平面图）。
此时楼层平面图代表了中间各层相同的平面，故称标准层平面图。
因建筑平面图是水平剖面图，故在绘制时，应按剖面图的方法绘制，被剖切到的墙、柱轮廓用粗实线（b），门的开启方向线可用中粗实线（0.5 b）或细实线（0.25 b）,窗的轮廓线以及其他可见轮廓和尺寸线等用细实线（0.25 b）表示。
6．3．3 建筑平面图的图示内容1．底层平面图的图示内容（1）表示建筑物的墙、柱位置并对其轴线编号。
（2）表示建筑物的门、窗位置及编号。
（3）注明各房间名称及室内外楼地面标高。
（4）表示楼梯的位置及楼梯上下行方向及级数、楼梯平台标高。
（5）表示阳台、雨篷、台阶、雨水管、散水、明沟、花池等的位置及尺寸。
（6）表示室内设备（如卫生器具、水池等）的形状、位置。
（7）画出剖面图的剖切符号及编号。
（8）标注墙厚、墙段、门、窗、房屋开间、进深等各项尺寸。
（9）标注详图索引符号。
《规范》规定：图样中的某一局部或构件，如需另见详图，应以索引符号索引。
索引符号是由直径为10mm的圆和水平直径组成，圆和水平直径均应以细实线绘制。
索引符号按下列规定编写：1）索引出的详图，如与被索引的详图同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线。
第6章 建筑平面图的识读
建筑平面图的基本内容
•标高 注写楼地面标高，表明该楼地面对首
层地面的零点标高（注写为±0.000） 的相对高度。注写的标高为装修后完成 面的相对标高，即建筑标高。
建筑平面图的基本内容
•其他标注
•1）房间应根据其功能注上名称或编号。 •2）楼梯间是用图例按实际梯段的水平投影画出，同 时还要表示“上”与“下”的关系。 •3）在首层平面图应在图形的右（或左）下角画上指北 针。 •4）建筑剖面图的剖切符号，如1—1、2—2等，应在 首层平面图上标注。 •5）当平面图上某一部分另有详图表示时，应画上索引 符号。对于部分用文字更能表示清楚，或者需要说明的 问题，可在图上用文字说明。
返回
返回
返回
江苏省徐州技师学院建筑工程学院
建筑识图与构造
第6章.建筑平面图的识读
建筑平面图的识读
一、建筑平面图的形成
用一个假想的水平剖切平面沿房屋略高于窗台的部位剖切，移去 上面部分，向下作剩余部分的正投影而得到的水平投影图，称为建 筑平面图，简称平面图。建筑平面图实质上是房屋各层的水平剖面 图。一般地说，房屋有几层，就应画出几个平面图，并在图形的下 方注出相应的图名、比例等。沿房屋底层窗洞口剖切所得到的平面 图称为底层平面图(或首层平面图)，最上面一层的平面图称为顶层 平面图，若中间各层平面布置相同，可只画一个平面图表示，称为 标准层平面图。此外还有屋面平面图，它是在房屋的上方，向下作 屋顶外形的水平投影而得到的投影图。一般可适当缩小比例绘制。
二、建筑平面图的用途 建筑平面图主要反映房屋的平面形状、大小和房间的布置，墙
(或柱)的位置、厚度和材料，门窗的类型和位置等情况。它是施工 放线、砌墙、门窗安装和室内装修及编制预算的重要依据。
建筑平面图的基本内容
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑平面图
平面图的形成
假想用一水平剖 切平面经门、窗洞 将房屋剖开，将剖 切平面以下部分从 上向下投射所得到 的图形。 建筑平面图反映 房屋的平面形状、 大小和房间的布置， 墙或柱的位置、大 小、厚度和材料， 门窗的类型和位置 等情况。
建筑平面图的形成
水平剖切平面
向下投射
建筑平 面图
C-1
C-1
C-1
尺寸
内部尺寸 尺寸 说明房间的净空大小和室内的门窗洞、孔洞、墙厚和固定设 备（如厕所、盥洗室等）的大小位置。
外部尺寸 为了便于施工读图，平面图下方及左侧应注写三道尺寸，如有 三道尺寸 不同时，其它方向也应标注。 第一道尺寸：表示建筑物外墙门窗洞口等各细部位置的大小及定位尺寸 第二道尺寸： 表示定位轴线之间的尺寸。 相邻横向定位轴线之间的尺寸称为开间，相邻纵向 定位轴线之间的尺寸称为进深。 第三道尺寸： 表示建筑物外墙轮廓的总尺寸，从一端外墙边到另一 端外墙边的总长和总宽
上的布置情况和屋顶排水方式。
建筑平面图的图线
平面图实质上是剖面图 ，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示 未剖切到的可见轮廓线，如窗台、台阶、明沟、花台、梯段、门的开启符号、 尺寸起止符号等用中粗线表示 门的开启线、图例钱、尺寸线、尺寸界线、标高符号、轴线圆圈等用细实线表示
建筑平面图
断 面 轮 廓 为 粗 实 线
排水沟、花池等位置及尺寸。 6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。 7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。 8．在底层平面图上还应该画出剖面图的剖切符号及编号 9．标注有关部位的详图索引符号。 10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、
M-2
C-1
M-1
C-1
建筑平面图的图示方法
建筑平面图的数量 一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名
由于多层房屋其中间层构造、布置情况基本相同，画一个平面图即可 底层平面图 多层建筑的平面图 标准层平面图 顶层平面图 屋顶平面图 屋顶平面图是从建筑物上方向下所做的平面投影，主要是表明建筑物屋顶
建筑平面图的图示内容
1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。 3．注出室内外的有关尺寸及室内楼地面的标高。 4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、
索引符号和详图符号
名称 索 引 符 号 详 图 符 号
5 5 2
详图符号 和索引符 号
表 示 方 法
详图的编号 详图在本页图纸内 详图的编号 J103 5 3 详图所在的 图纸编号
备
注
圆圈和引出线均用 细实线绘制，圆圈 标准图集的编号 直径为10mm, 引 详图的编号 出线应对准索引 详图所在的图 符号的圆的第二根轴线
1 A
表示A号轴线以后 附加的第一根轴线
标高符号
标高符号
标高符号 以标高符号表示建筑物某一部位的高度。 标高符号为等腰直角三角形，三角形高3mm，以细实线绘制。标 高数值以米为单位，一般注至小数点后三位数（总平面图中为二 位数）。标高符号应整齐有序、对齐画出。 绝对标高 青岛某处黄海 海平面定为标高零点， 总平面图中的室外地面 标高即为绝对标高； 相对标高以底层室内主 要地坪标高定为相对标 高的零点。
5
详图的编号
(详图在被索引的图纸内)
5 4
详图的编号 被索引的详图 所在图纸编号
圆圈直径为14 mm的粗实线
图列
图例 由于建筑平面图一般采用较小的比例，所以门窗等建筑配 件用规定的图例表示。 （1）门：代号为M。同一类型的门编号应相同，如M-1、M1。 门线用90° 或45°的中实线表示门的开启方向。 （2）窗的代号为 C 。同一类型的窗，编号应相同， C一1、Cl等。 当门窗采用标准图时，注写标准图编号及门窗编号。从门窗编号 中可知门窗共有多少种，一般情况下，在本页图纸上或前面图纸 上附有一个门窗表，表明门窗的编号、名称、洞口尺寸及数量。
49.50
总平面图上 室外标高注法
3.000
平面图 上注法
3.000
+0.000
3.000
+0.000
-0.020 零点标高注写成 +0.000， -0.020 负数标高数字前加注“-”，左边标注时 右边标注时 多层标注时 正数标高数字前不写“+”。 立面与剖面图上注法
9.000 6.000 3.000
120 900 1200 900 900 1200 900 1050 1200 1050 120
建筑平 面图
C
1
C-1 240 5760 C-1 C-1
C
240
240 3060
M-2
+0.000
B
C-1
M-1
门线为 中粗线
C-1
A
断面后的 可见轮廓 为细实线
3000
500
2500
1
A
120 900 1200 900 750 1500 7501050 1200 1050 120 3000 9540 3300
北
1
2
3 平面图1:100
4
建筑平面图的比例
建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多 其它规定 比例为1：100～1：200的平面图，可画简化的材料图例 ：砌体墙涂红、钢筋， 混凝土涂黑等
定位轴线
定位轴线
定位轴线 指建筑物主要墙、柱等承重构件加上编号的轴线。 定位轴线用细点划线表示，轴线编号圆为细线，直径 为8mm （详 图 上为10mm）。 平面图上水平方向的编号用阿拉伯数字，从左向右依次编写；垂 直方向的编号用大写拉丁字母（I、O、Z除外)自下而上顺次编写。 附加轴线的编号用分数表示，分母为前一轴线的编号，分子 为附 加轴线的编号，用阿拉伯数字顺序编写。
变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
建筑平面图 绘图步骤
C
120 900 1200 900 900 1200 900 1050 1200 1050 120
建筑平面图 绘图步骤
1
C-1
240 5760
C-1
C-1 240 3060
M-2 240
平面图的形成
假想用一水平剖 切平面经门、窗洞 将房屋剖开，将剖 切平面以下部分从 上向下投射所得到 的图形。 建筑平面图反映 房屋的平面形状、 大小和房间的布置， 墙或柱的位置、大 小、厚度和材料， 门窗的类型和位置 等情况。
建筑平面图的形成
水平剖切平面
向下投射
建筑平 面图
C-1
C-1
C-1
尺寸
内部尺寸 尺寸 说明房间的净空大小和室内的门窗洞、孔洞、墙厚和固定设 备（如厕所、盥洗室等）的大小位置。
外部尺寸 为了便于施工读图，平面图下方及左侧应注写三道尺寸，如有 三道尺寸 不同时，其它方向也应标注。 第一道尺寸：表示建筑物外墙门窗洞口等各细部位置的大小及定位尺寸 第二道尺寸： 表示定位轴线之间的尺寸。 相邻横向定位轴线之间的尺寸称为开间，相邻纵向 定位轴线之间的尺寸称为进深。 第三道尺寸： 表示建筑物外墙轮廓的总尺寸，从一端外墙边到另一 端外墙边的总长和总宽
上的布置情况和屋顶排水方式。
建筑平面图的图线
平面图实质上是剖面图 ，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示 未剖切到的可见轮廓线，如窗台、台阶、明沟、花台、梯段、门的开启符号、 尺寸起止符号等用中粗线表示 门的开启线、图例钱、尺寸线、尺寸界线、标高符号、轴线圆圈等用细实线表示
建筑平面图
断 面 轮 廓 为 粗 实 线
排水沟、花池等位置及尺寸。 6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。 7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。 8．在底层平面图上还应该画出剖面图的剖切符号及编号 9．标注有关部位的详图索引符号。 10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、
M-2
C-1
M-1
C-1
建筑平面图的图示方法
建筑平面图的数量 一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名
由于多层房屋其中间层构造、布置情况基本相同，画一个平面图即可 底层平面图 多层建筑的平面图 标准层平面图 顶层平面图 屋顶平面图 屋顶平面图是从建筑物上方向下所做的平面投影，主要是表明建筑物屋顶
建筑平面图的图示内容
1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。 3．注出室内外的有关尺寸及室内楼地面的标高。 4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、
索引符号和详图符号
名称 索 引 符 号 详 图 符 号
5 5 2
详图符号 和索引符 号
表 示 方 法
详图的编号 详图在本页图纸内 详图的编号 J103 5 3 详图所在的 图纸编号
备
注
圆圈和引出线均用 细实线绘制，圆圈 标准图集的编号 直径为10mm, 引 详图的编号 出线应对准索引 详图所在的图 符号的圆的第二根轴线
1 A
表示A号轴线以后 附加的第一根轴线
标高符号
标高符号
标高符号 以标高符号表示建筑物某一部位的高度。 标高符号为等腰直角三角形，三角形高3mm，以细实线绘制。标 高数值以米为单位，一般注至小数点后三位数（总平面图中为二 位数）。标高符号应整齐有序、对齐画出。 绝对标高 青岛某处黄海 海平面定为标高零点， 总平面图中的室外地面 标高即为绝对标高； 相对标高以底层室内主 要地坪标高定为相对标 高的零点。
5
详图的编号
(详图在被索引的图纸内)
5 4
详图的编号 被索引的详图 所在图纸编号
圆圈直径为14 mm的粗实线
图列
图例 由于建筑平面图一般采用较小的比例，所以门窗等建筑配 件用规定的图例表示。 （1）门：代号为M。同一类型的门编号应相同，如M-1、M1。 门线用90° 或45°的中实线表示门的开启方向。 （2）窗的代号为 C 。同一类型的窗，编号应相同， C一1、Cl等。 当门窗采用标准图时，注写标准图编号及门窗编号。从门窗编号 中可知门窗共有多少种，一般情况下，在本页图纸上或前面图纸 上附有一个门窗表，表明门窗的编号、名称、洞口尺寸及数量。
49.50
总平面图上 室外标高注法
3.000
平面图 上注法
3.000
+0.000
3.000
+0.000
-0.020 零点标高注写成 +0.000， -0.020 负数标高数字前加注“-”，左边标注时 右边标注时 多层标注时 正数标高数字前不写“+”。 立面与剖面图上注法
9.000 6.000 3.000
120 900 1200 900 900 1200 900 1050 1200 1050 120
建筑平 面图
C
1
C-1 240 5760 C-1 C-1
C
240
240 3060
M-2
+0.000
B
C-1
M-1
门线为 中粗线
C-1
A
断面后的 可见轮廓 为细实线
3000
500
2500
1
A
120 900 1200 900 750 1500 7501050 1200 1050 120 3000 9540 3300
北
1
2
3 平面图1:100
4
建筑平面图的比例
建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多 其它规定 比例为1：100～1：200的平面图，可画简化的材料图例 ：砌体墙涂红、钢筋， 混凝土涂黑等
定位轴线
定位轴线
定位轴线 指建筑物主要墙、柱等承重构件加上编号的轴线。 定位轴线用细点划线表示，轴线编号圆为细线，直径 为8mm （详 图 上为10mm）。 平面图上水平方向的编号用阿拉伯数字，从左向右依次编写；垂 直方向的编号用大写拉丁字母（I、O、Z除外)自下而上顺次编写。 附加轴线的编号用分数表示，分母为前一轴线的编号，分子 为附 加轴线的编号，用阿拉伯数字顺序编写。
变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
建筑平面图 绘图步骤
C
120 900 1200 900 900 1200 900 1050 1200 1050 120
建筑平面图 绘图步骤
1
C-1
240 5760
C-1
C-1 240 3060
M-2 240
