工程制图基础习题集与答案

工程制图基础试题及答案一、单项选择题（每题2分，共20分）1. 工程制图中，表示物体长度的尺寸单位通常是什么？A. 米B. 厘米C. 毫米D. 千米答案：C2. 在绘制平面图形时，直线的表示方法是什么？A. 虚线B. 点划线C. 实线D. 双点划线答案：C3. 工程制图中，圆的直径通常用什么符号表示？A. ○B. ∅C. ⊕D. ⊙答案：B4. 工程制图中，角度的标注方法是什么？A. 使用直角符号B. 使用度数符号C. 使用弧度符号D. 使用角度符号答案：B5. 在工程制图中，表示物体高度的尺寸通常标注在哪个方向？A. 水平方向B. 垂直方向C. 斜向D. 任意方向答案：B6. 工程制图中，表示物体深度的尺寸通常标注在哪个方向？A. 水平方向B. 垂直方向C. 斜向D. 任意方向答案：A7. 在工程制图中，什么是第一角投影法？A. 从物体的前面看B. 从物体的上面看C. 从物体的左面看D. 从物体的右面看答案：A8. 工程制图中，什么是第三角投影法？A. 从物体的前面看B. 从物体的上面看C. 从物体的左面看D. 从物体的右面看答案：D9. 在工程制图中，什么是正投影？A. 投影线垂直于投影面B. 投影线平行于投影面C. 投影线倾斜于投影面D. 投影线与投影面成任意角度答案：A10. 工程制图中，什么是斜投影？A. 投影线垂直于投影面B. 投影线平行于投影面C. 投影线倾斜于投影面D. 投影线与投影面成任意角度答案：C二、填空题（每题2分，共20分）1. 工程制图中，长度单位通常使用______。

答案：毫米2. 在绘制平面图形时，直线的表示方法是______。

答案：实线3. 工程制图中，圆的直径通常用符号______表示。

答案：∅4. 工程制图中，角度的标注方法是使用______符号。

答案：度数5. 表示物体高度的尺寸通常标注在______方向。

答案：垂直6. 表示物体深度的尺寸通常标注在______方向。

工程制图基础试题及答案一、单项选择题（每题2分，共20分）1. 工程制图中，尺寸线通常使用什么线型？A. 虚线B. 点画线C. 细实线D. 粗实线答案：C2. 以下哪个视图不属于基本视图？A. 主视图B. 左视图C. 俯视图D. 斜视图答案：D3. 工程制图中，尺寸标注的起始线是什么？A. 细实线B. 粗实线C. 点画线D. 虚线答案：A4. 在工程制图中，如果一个尺寸被封闭在圆括号内，它表示什么？A. 参考尺寸B. 基本尺寸C. 极限尺寸D. 重要尺寸答案：A5. 螺纹的内径尺寸通常用哪种线型表示？A. 细实线B. 粗实线C. 点画线D. 虚线答案：A6. 工程制图中，中心线通常使用什么线型？A. 虚线B. 点画线C. 细实线D. 粗实线答案：B7. 在工程制图中，如果一个尺寸后面有“±”符号，它表示什么？A. 参考尺寸B. 基本尺寸C. 极限尺寸D. 重要尺寸答案：C8. 工程制图中，剖面线通常使用什么线型？A. 虚线B. 点画线C. 细实线D. 粗实线答案：B9. 在工程制图中，如果一个尺寸后面有“×”符号，它表示什么？A. 参考尺寸B. 基本尺寸C. 极限尺寸D. 重要尺寸答案：B10. 工程制图中，尺寸标注的终止线是什么？A. 细实线B. 粗实线C. 点画线D. 虚线答案：A二、多项选择题（每题3分，共15分）1. 以下哪些是工程制图中常见的线型？A. 细实线B. 粗实线C. 点画线D. 虚线答案：ABCD2. 在工程制图中，尺寸标注可以包括哪些元素？A. 尺寸线B. 尺寸数字C. 尺寸箭头D. 尺寸符号答案：ABC3. 以下哪些是工程制图中常见的视图？A. 主视图B. 左视图C. 俯视图D. 斜视图答案：ABC4. 在工程制图中，哪些符号可以用来表示螺纹？A. 外螺纹符号B. 内螺纹符号C. 螺纹长度符号D. 螺纹方向符号答案：ABC5. 以下哪些是工程制图中常见的尺寸标注？A. 线性尺寸B. 角度尺寸C. 半径尺寸D. 直径尺寸答案：ABCD三、判断题（每题2分，共10分）1. 工程制图中，尺寸线通常使用粗实线。

《工程制图》课程习题集一、问答与作图题11.在直线AB上找点K使AK:KB=3:2,在直线CD上找点E，使DE:EC=1:2。

2.判断直线的相对位置。

3.作正平线分别与AB、CD、EF相交。

4.在平面ABC内作一条水平线，使其到H面的距离为10mm。

5.已知直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影。

6.做出第三投影7.做出截断体的三面投影。

8.补全第三投影9.完成下列各形体的投影。

10.根据给出的视图，补画第三视图或视图中所缺的图线。

二、问答与作图题211.补视图12.补漏线13.补画左视图14.已知两视图，求作第三视图。

15.补画视图16.补画左视图17.根据两视图补画第三视图。

18.根据已知视图补画第三视图或视图中所缺的图线。

19.根据给出的视图，补画第三视图（或视图所缺的图线）。

20.补全第三投影21.标注尺寸22.标注尺寸23.标注尺寸24. 量取并标注组合体的尺寸。

（取整数，四舍五入）。

25. 量取并标注组合体的尺寸。

（取整数，四舍五入）。

26.分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。

28.指出下列螺纹画法中的错误，并将正确的画在指定位置。

29.在指定位置画出剖面图(键槽深3mm)。

30.画出指定位置的断面图。

三、问答与作图题3（略）……答案一、问答与作图题11.在直线AB上找点K使AK:KB=3:2,在直线CD上找点E，使DE:EC=1:2。

（10分）2.判断直线的相对位置。

3.作正平线分别与AB、CD、EF相交。

4.在平面ABC内作一条水平线，使其到H面的距离为10mm。

5.已知直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影。

6.做出第三投影7.做出截断体的三面投影。

8.补全第三投影二、问答与作图题211.补视图12.补漏线13.补画左视图14.已知两视图，求作第三视图。

15.补画视图16.补画左视图17.根据两视图补画第三视图。

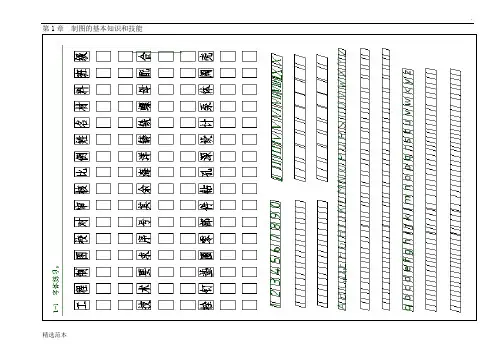

第1章制图的基本知识和技能
第2章投影基础
第2章投影基础
第2章投影基础
第2章投影基础
第2章投影基础
第2章投影基础
第2章投影基础
第4章组合体
练习题二
二、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。

（12分）
三、在平面ABC内作一条水平线，使其到H面的距离为10mm。

(10分)
四、指出下列螺纹画法中的错误,并将正确的画在指定位置。

(8分）
五、指出螺柱连接画法中的错误,并将正确的画在指定位置.（10分)
六、读零件图并回答下列问题。

（20分）
1．该零件采用了哪些视图、剖视图和剖面图？
2．指出该零件在长、宽、高三个方向的主要尺寸基准。

3．说明Φ40H7的意义.
4．说明M8—7H的含义.
5
6．说明符号的含义。

七、读零件图,
1．该零件采用了哪些视图、剖视图或其它表达方法？说明数量和名称.
2．指出该零件在长、宽、高三个方向的主要尺寸基准。

3．说明Φ40H7的意义。

4．说明M68╳2的含义.
6.说明符号的含义.。

1-2 按照左图的形式，在图形右边空白处重画一次。

1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。

1-4 分析下列平面图形并标注尺寸。

（尺寸数值按1:1从图中量，取整数）（1）（2）1-5 尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。

1-6 按1:2的比例画下面的图形。

（1）椭圆（2）1:8锥度第1章制图的基本知识和技能1-7 在A4图纸上按1:1比例画出吊钩的平面图形，图名为：几何作图。

2-1 根据直观图中各点的位置，画出它们的两面投影图。

2-2 已知各点的两面投影，画出它们的第三投影和直观图。

2-3 画出A（10,35,15）、B(20,35,0)、C(30,0,25)三点的三面投影图。

2-4 已知点B在点A的左方35毫米，在点A的前方10毫米，在点A的上方20毫米处；点C与点B同高，且点C的坐标X=Y=Z；点D在点C的正下方26毫米处，试画出各点的三面投影图。

第2章投影基础2-5 已知点A的两面投影，点B在点A的左方20毫米，前方15毫米，上方10毫米处，求线段AB的三面投影。

2-6 已知点A，作正平线AB的三面投影，使AB=20毫米，α=450，（点B在点A的右侧）。

2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。

（1）（2）（3）（4）AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线2-8 根据已知条件完成直线的三面投影。

（1）AB是侧平线，（2）CD是一般位置直线，点C在（3）EF是正垂线，在（4）GH是正平线，长度为距离W面18mm。

V面前方22mm，点D则属于V面。

H面上方20mm处。

25mm, 点H在点G的下方。

2-9 已知线段AB的两面投影，求AB的实长和对W面的倾角。

2-10 根据已知条件，完成线段AB的投影。

（1）AB的实长为25毫米。

（2）AB对V面的倾角为β=300。

第1章制图的基本知识和技能第2章投影基础第2章投影基础AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线第2章投影基础第2章投影基础第2章投影基础第2章投影基础垂直垂直不垂直不垂直第2章投影基础__ _第2章投影基础第2章投影基础求圆锥体表面上A、B、C的另两面投影。

求圆球体表面上A、B、C的另两面投影。

第2章投影基础第2章投影基础第2章投影基础求圆锥的截交线，完成其水平投影和侧面投影。

求圆锥的截交线，完成其水平投影和侧面投影。

2-45根据已知，补画第三视图。

第2章投影基础第4章组合体第4章组合体第4章组合体第4章组合体根据立体图，完成物体的三视图。

第4章组合体根据两视图，补画第三视图。

第4章组合体第4章组合体练习题二二、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。

(12分)三、在平面ABC内作一条水平线，使其到H面的距离为10mm。

(10分)四、指出下列螺纹画法中的错误，并将正确的画在指定位置。

(8分)五、指出螺柱连接画法中的错误，并将正确的画在指定位置。

(10分)六、读零件图并回答下列问题。

(20分)1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

3．说明Φ40H7的意义。

4．说明M8—7H的含义。

5．标出各剖视图的剖切平面位置。

七、读零件图，并回答问题。

(18分)。

工程制图基础练习题及答案一、填空题1、按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。

A0图纸的图幅b×l== 841×1189 ,图框线与图幅线之间的间隔a为 25 ,c为10 。

2、图样的比例为图形与实物相对应的线性尺寸之比；图纸上的尺寸，应以尺寸数字为准，不得从图样上直接量取。

3、尺寸单位除标高及总平面是以米为单位外，其他必须以毫米为单位。

角度的尺寸线应以圆弧表示。

4、尺寸应尽量布置在投影图的轮廓之外，并位于两个投影之间。

同方向的尺寸可以组合起来，排成几道，小尺寸在内，大尺寸在外，相互间平行、等距，距离约为 7～10 mm。

5、剖视图分为全剖视图、半剖视图、局部剖视图，它的剖切方法有单一剖切面剖切、阶梯剖、旋转剖；断面图包括移出断面图、重合断面图和中断断面图。

6、剖视图的剖切符号表示剖切面的起、迄、转折位置及投射方向。

剖切符号由剖切位置线和剖视方向线组成，他们分别用长度为 6～10 毫米和 4～6 毫米的粗实线来表示。

二、简答题：1、按照《房屋建筑统一制图标准（GB/T50001-2001）》规定，尺寸包括哪些内容？各部分的绘图规定是什么？尺寸的排列与布置有什么要求？答：一个完整的尺寸包括：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。

各部分的绘图规定：（1）尺寸界线用细实线画，应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2mm—3 mm；（2）尺寸线用细实线画，应与被注长度平行，其两端不宜超出尺寸界线；（3）尺寸起止符号应用中粗斜短线画，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2 mm —3mm。

对于以圆弧为尺寸界线的起止符号，宜用箭头。

（4）尺寸数字应依据其方向注写在靠近尺寸线的上方中部。

尺寸数字的长度单位，通常除高程及总平面图上以米（m）为单位外，其他都以毫米（mm）为单位。

尺寸的排列与布置要求：画在图样外围的尺寸线，与图样最外轮廓线的距离不宜小于10 mm；平行排列的尺寸线间距为7 mm～10 mm，且应保持一致；互相平行的尺寸线，应从被注轮廓线按小尺寸近、大尺寸远的顺序整齐排列。

第1章制图的基本知识和技能
第1章制图的基本知识和技能
的比例画下面的图形。

（2）1:8锥度
第1章制图的基本知识和技能
第2章投影基础
AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线
第2章投影基础
第2章投影基础
垂直垂直
不垂直不垂直
__ _第2章投影基础
第2章投影基础
第2章投影基础
求圆锥的截交线，完成其水平投影和侧面投影。

2-45根据已知，补画第三视图。

第4章组合体
第4章组合体
第4章组合体
根据立体图，完成物体的三视图。

组合体
根据两视图，补画第三视图。

第4章组合体。

欢迎共阅第1章制图的基本知识和技能第1章制图的基本知识和技能（2）垂直垂直不垂直不垂直____2-45根据已知，补画第三视图。

9.汽轮机施工方案10.电气施工方案11.12.13.对甲方的要求1.编制依据1.11.21.31.42.工程概况14.编制依据15.工程概况16.施工平面布置17.18.19.质量目标及保证措施20.安全施工措施21.锅炉施工方案22.23.电气施工方案24.25.26.对甲方的要求2.编制依据1.11.21.31.42.工程概况27.编制依据28.工程概况29.施工平面布置30.31.32.33.安全施工措施34.锅炉施工方案35.36.电气施工方案37.38.39.对甲方的要求3.编制依据1.11.21.31.42.工程概况总目录40.编制依据41.工程概况42.施工平面布置43.44.45.46.安全施工措施47.锅炉施工方案48.49.电气施工方案50.51.52.对甲方的要求4.编制依据1.11.21.3施工中执行的有关国家、行业规范。

1.42.工程概况53.编制依据54.工程概况55.施工平面布置56.57.58.59.安全施工措施60.锅炉施工方案61.62.电气施工方案63.64.65.对甲方的要求5.编制依据1.1四川省某化工有限公司二期技改工程热电设备安装合同1.21.31.42.工程概况66.编制依据67.工程概况68.施工平面布置69.70.71.72.安全施工措施73.锅炉施工方案74.75.电气施工方案76.77.主要机具一览表78.对甲方的要求6.编制依据1.11.21.31.42.工程概况79.编制依据80.工程概况81.施工平面布置82.83.84.85.安全施工措施86.锅炉施工方案87.汽轮机施工方案88.电气施工方案89.90.91.对甲方的要求7.编制依据1.11.21.31.42.工程概况92.编制依据93.工程概况94.施工平面布置95.96.97.质量目标及保证措施98.安全施工措施99.锅炉施工方案100.汽101.电气施工方案102.热103.主104.对甲方的要求8.编制依据1.11.21.31.42.工程概况105.编制依据106.工程概况107.施工平面布置108.施109.施110.质111.安全施工措施112.锅炉施工方案113.汽114.电气施工方案115.热116.主117.对甲方的要求9.编制依据1.11.21.31.42.工程概况。

第1章制图的基本知识和技能
第2章投影基础
第2章投影基础
第2章投影基础
第2章投影基础
第2章投影基础
第2章投影基础
第2章投影基础
第4章组合体
练习题二
二、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。

（12分)
三、在平面ABC内作一条水平线,使其到H面的距离为10mm。

(10分)
四、指出下列螺纹画法中的错误，并将正确的画在指定位置。

(8分）
五、指出螺柱连接画法中的错误，并将正确的画在指定位置.(10分)
六、读零件图并回答下列问题。

(20分)
1．该零件采用了哪些视图、剖视图和剖面图？
2．指出该零件在长、宽、高三个方向的主要尺寸基准。

3．说明Φ40H7的意义。

4．说明M8—7H的含义。

5
6．说明符号的含义。

1．该零件采用了哪些视图、剖视图或其它表达方法？说明数量和名称.
2．指出该零件在长、宽、高三个方向的主要尺寸基准.
3．说明Φ40H7的意义。

4．说明M68╳2的含义。

6。

说明符号的含义.。

1-2 按照左图的形式，在图形右边空白处重画一次。

1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。

1-4 分析下列平面图形并标注尺寸。

（尺寸数值按1:1从图中量，取整数）（1）（2）第1章制图的基本知识和技能1-5 尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。

1-6 按1:2的比例画下面的图形。

（1）椭圆（2）1:8锥度第1章制图的基本知识和技能1-7 在A4图纸上按1:1比例画出吊钩的平面图形，图名为：几何作图。

第2章投影基础第2章投影基础2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。

（1）（2）（3）（4）AB是___水平__线CD是__正平__线EF是__侧垂___线GH是_一般位置_线2-8 根据已知条件完成直线的三面投影。

（1）AB是侧平线，（2）CD是一般位置直线，点C在（3）EF是正垂线，在（4）GH是正平线，长度为距离W面18mm。

V面前方22mm，点D则属于V面。

H面上方20mm处。

25mm, 点H在点G 的下方。

第2章投影基础第2章投影基础2-15 判别下列两直线的相对位置，将（平行、相交、交叉）填写在右下角的横线上。

2-16 求出两直线的第三面投影，再判别其相对位置。

交叉直线须判别重影点的可见性。

（1） （2） （3） （4）第2章 投影基础2-20 判别直线与平面是否平行。

（CD ∥EF ）（1） （2）_平行___平行_垂直垂直不垂直不垂直（1）（2）_平行__ _不平行_2-22 过点K作直线KM平行于平面△ABC和H面。

2-23求作下列各题中直线EF与平面ABC的交点K，并判别可见性。

2-26 求三棱锥表面上A、B、C的另两面投影。

2-27求圆柱体表面上A、B、C的另两面投影。

2-28 求圆锥体表面上A、B、C的另两面投影。

2-29 求圆球体表面上A、B、C的另两面投影。

2-32 求立体的侧面投影。

2-33 求立体截切后的水平投影。

精心整理第1章制图的基本知识和技能1-4分析下列平面图形并标注尺寸。

（尺寸数值按1:1从图中量，取整数）（1）（2）第1章制图的基本知识和技能1-5尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。

1-6按1:2的比例画下面的图形。

（1）椭圆（2）1:8锥度第1章制图的基本知识和技能2-13已知水平线AD属于平面ABC，求AD的两面投影。

2-14已知AB为平面P（EF∥GH）内的一条正平线，求a′b′。

第2章投影基础2-15判别下列两直线的相对位置，将（平行、相交、交叉）填写在右下角的横线上。

2-16求出两直线的第三面投影，再判别其相对位置。

交叉直线须判别重影点的可见性。

第2章投影基础2-17作直线EF 与已知直线AB 、CD 相交，EF 为正平线且在V 面前方15毫米。

2-18过点K 作直线KL 使其与直线CD 垂直相交。

2-19判别两直线是否垂直。

（1）（2）（3）（4）第2章投影基础2-20判别直线与平面是否平行。

（CD ∥EF ）（1）（2）_平行垂直垂直不垂直 不垂直___平行_2-21判别两平面是否平行。

（1）（2）_平行___不平行_2-34根据两视图，求圆柱体截切后的第三视图。

2-35根据两视图，求圆柱体截切后的第三视图。

2-36根据两视图，求圆柱体截切后的第三视图。

2-37求圆柱体截切后的第三视图。

第2章投影基础2-38求圆锥的截交线，完成其水平投影和侧2-39求圆锥的截交线，完成其侧面投影。

面投影。

2-40求圆锥的截交线，完成其水平投影和侧面投影。

2-41求圆锥的截交线，完成其水平投影和侧面投影。

2-42求圆球的截交线，完成其水平投影和侧面投影。

2-43求圆球穿孔后的截交线，完成其水平投影和侧面投影。

2-44根据已知，补画第三视图。

2-45根据已知，补画第三视图。

第2章投影基础（3）（4）第4章组合体（2）4-2根据已知的两视图，补画完成第三视图。

（1）（3）（4）第4章组合体4-3根据右下角立体的轴测图，用1:1比例画出立体的三视图。

1-2 按照左图的形式，在图形右边空白处重画一次。

第1章制图的基本知识和技能1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。

1-4 分析下列平面图形并标注尺寸。

（尺寸数值按1:1从图中量，取整数）（1）（2）第1章制图的基本知识和技能1-6 按1:2的比例画下面的图形。

（1）椭圆（2）1:8锥度第1章制图的基本知识和技能1-7 在A4图纸上按1:1比例画出吊钩的平面图形，图名为：几何作图。

第2章投影基础2-1 根据直观图中各点的位置，画出它们的两面投影图。

2-2 已知各点的两面投影，画出它们的第三投影和直观图。

2-3 画出A （10,35,15）、B(20,35,0)、C(30,0,25)三点的三面投影图。

2-4 已知点B 在点A 的左方35毫米，在点A 的前方10毫米，在点A 的上方20毫米处；点C 与点B 同高，且点C 的坐标X=Y=Z ；点D 在点C 的正下方26毫米处，试画出各点的三面投影图。

第2章投影基础2-5 已知点A的两面投影，点B在点A的左方20毫米，前方15毫米，上方10毫米处，求线段AB的三面投影。

2-6 已知点A，作正平线AB的三面投影，使AB=20毫米，α=450，（点B在点A的右侧）。

2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。

（1）（2）（3）（4）AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线第2章投影基础2-8 根据已知条件完成直线的三面投影。

（1）AB是侧平线，（2）CD是一般位置直线，点C在（3）EF是正垂线，在（4）GH是正平线，长度为距离W面18mm。

V面前方22mm，点D则属于V面。

H面上方20mm处。

25mm, 点H在点G的下方。

2-9 已知线段AB 的两面投影，求AB 的实长和对W 面的倾角。

2-10 根据已知条件，完成线段AB 的投影。

（1）AB 的实长为25毫米。
